Modules radio FM/USB/BLUETOOTH

Depuis quelques temps certains d'entre nous ont découvert la possibilité d'ajouter des fonctions supplémentaires aux postes de radio.

La plus fréquente est l'ajout de la bande FM, on pourra aussi implanter d'autres fonctions, plus modernes, qui raviront les plus jeunes : lecture USB, carte SD, ou Bluetooth...

L'ensemble de ces modifications passe par l'implantation à l'intérieur du poste ou bien dans un boitier séparé, d'un "module" qui va réaliser les fonctions souhaitées.

Attention: certains personnages sans scrupules vous vendent sur Ebay ce genre de montage soi-disant miraculeux, à prix délirant (> 100€)..!

Le but de cet article est de décrire les différents modules mis à notre disposition.

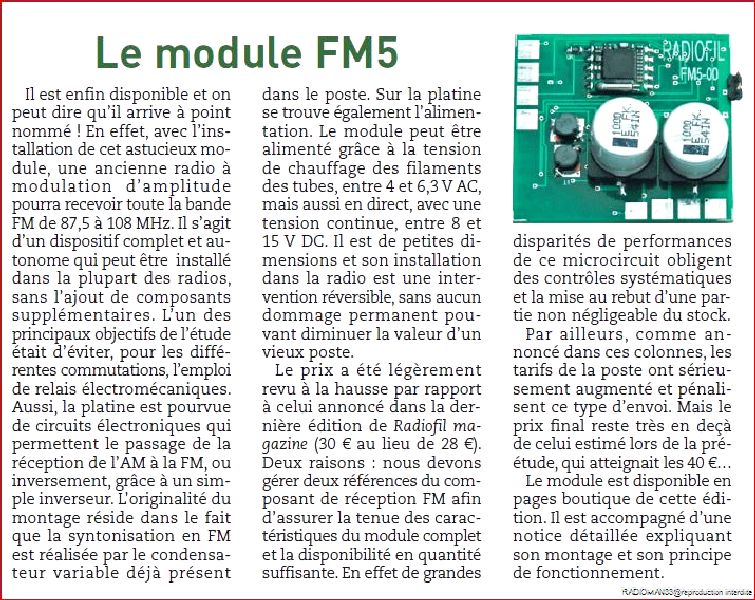

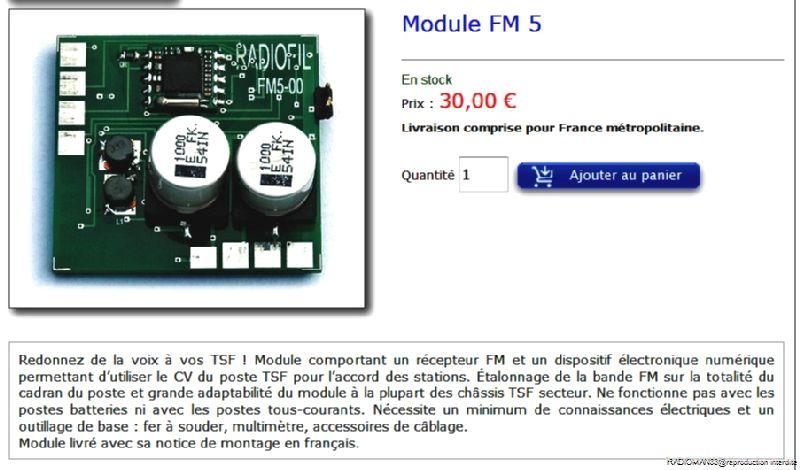

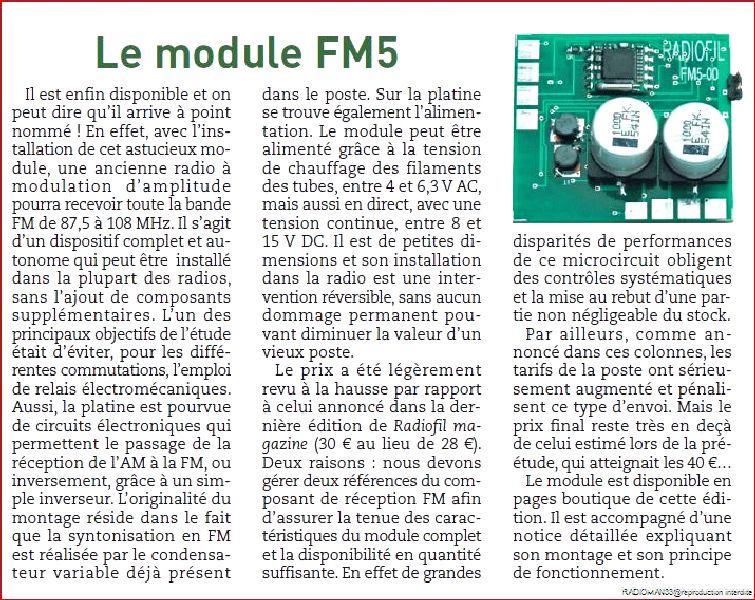

On va commencer par le module FM proposé par la boutique Radiofil à ses adhérents.Module fm5Ce module est de petite taille et va ainsi pouvoir s'intégrer dans la plupart des postes.

Il utilise le condensateur variable du poste et permet ainsi de recevoir la bande FM étalée sur tout le cadran en tournant simplement le bouton de réglage des stations.

Coté alimentation il se branche sur le 6,3V du poste.Le module fm5Ce petit module est très complet et de nombreux amateurs ont tenté l'expérience d'intégration dans divers postes:

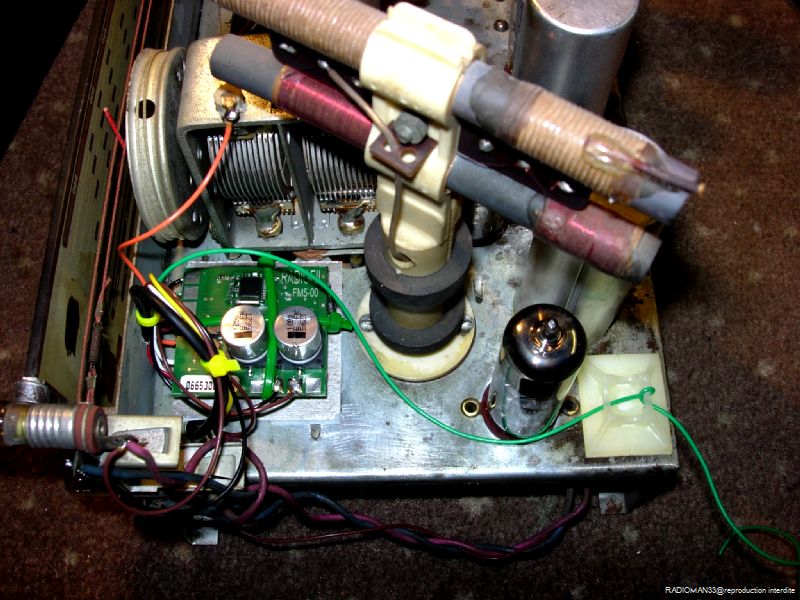

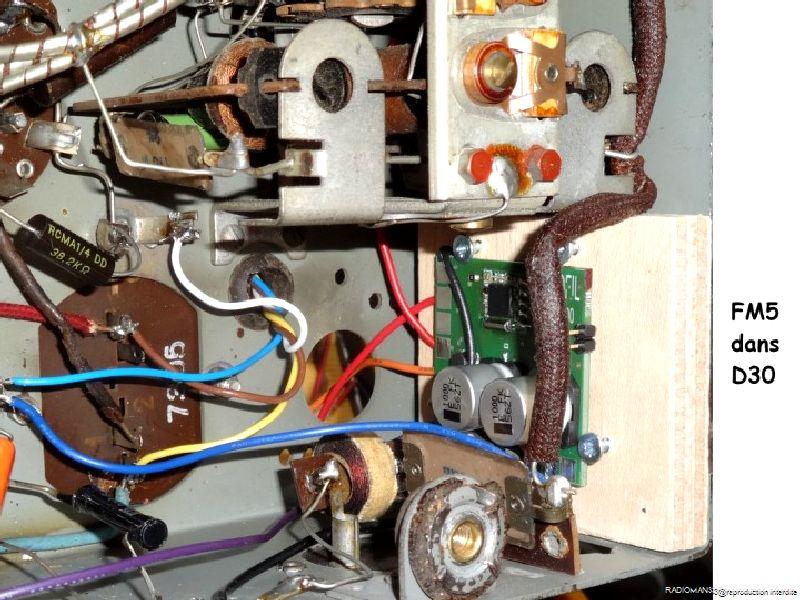

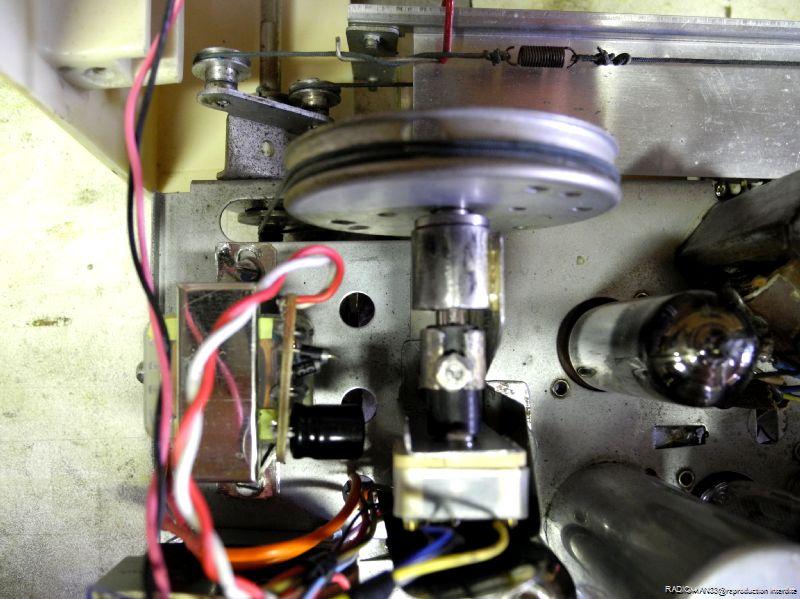

Dscn7152Fm5 dans d30 2016 03Certains soignent la présentation et le câblage comme notre ami Roger:

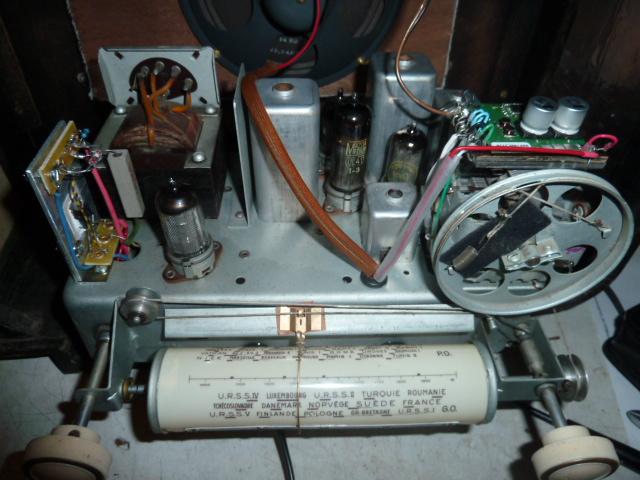

L325 fm5 sur cv

(images issues du "rétro-forum" de Radiofil.)

Ce montage nécessite toutefois quelques compétences techniques, la remise en état du poste et comme tout montage un peu innovant, il a un prix (raisonnable): 30€: il est disponible a la boutique Radiofil pour les adhérents à l'association.

Enfin la description ne serait pas complète sans citer le nom de son concepteur: Eduard Hontele.

Dans ce même concept il y a d'autres solutions possibles:

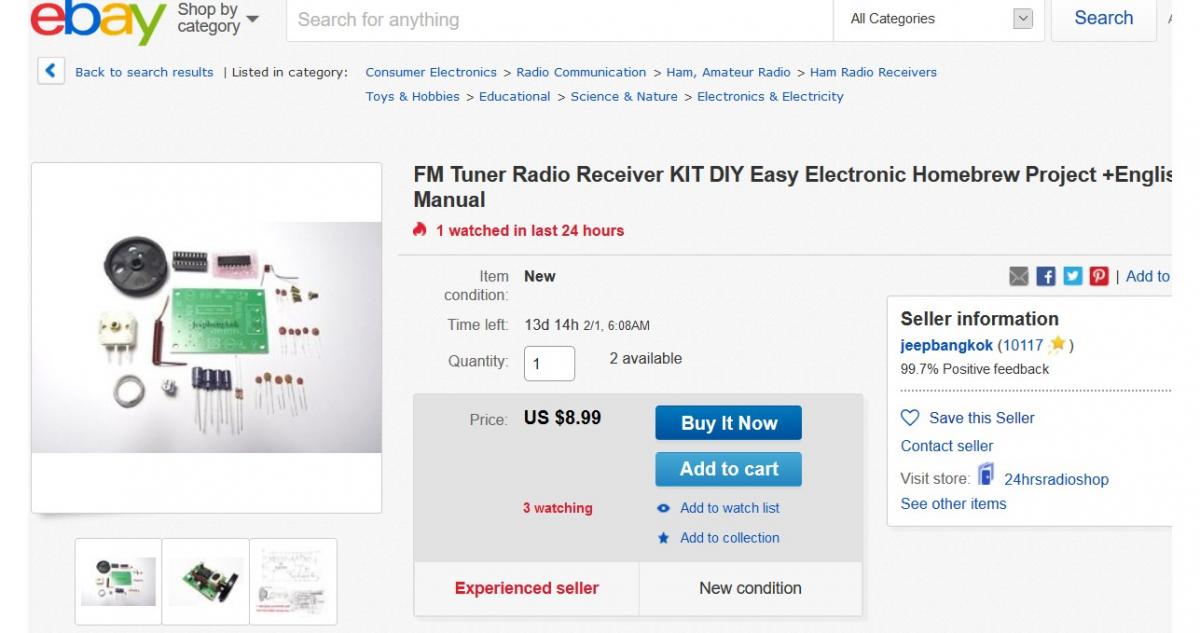

Par exemple l'utilisation d'un petit kit de tuner FM (on en trouve sur Ebay) où la recherche des stations se fait par un potentiomètre ou un petit condensateur variable.Tuner fm tda7000

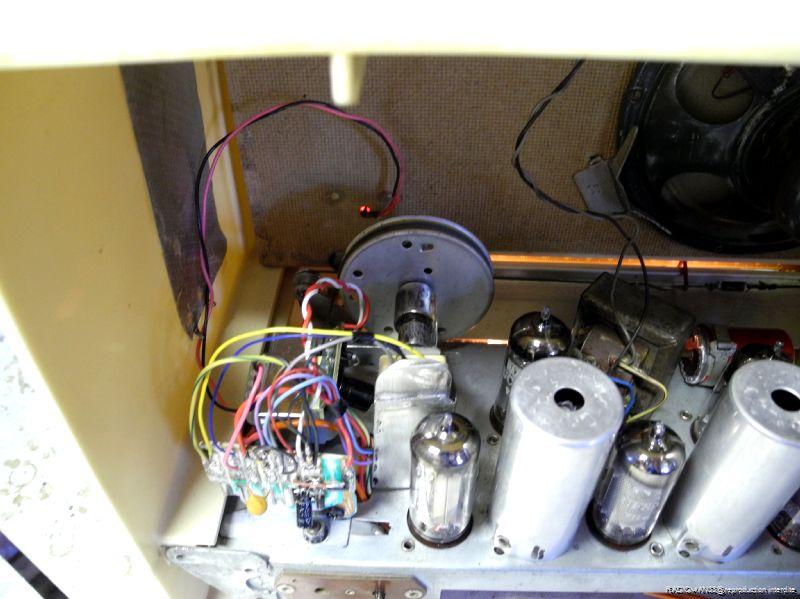

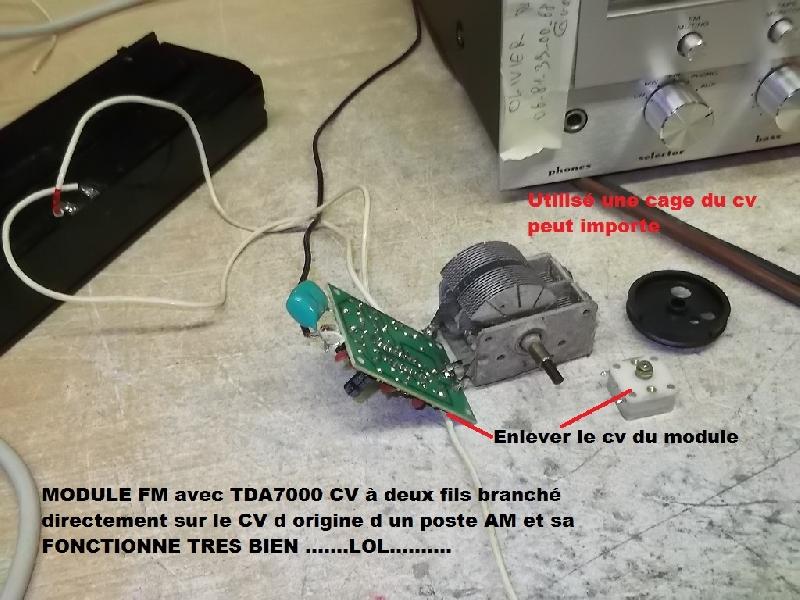

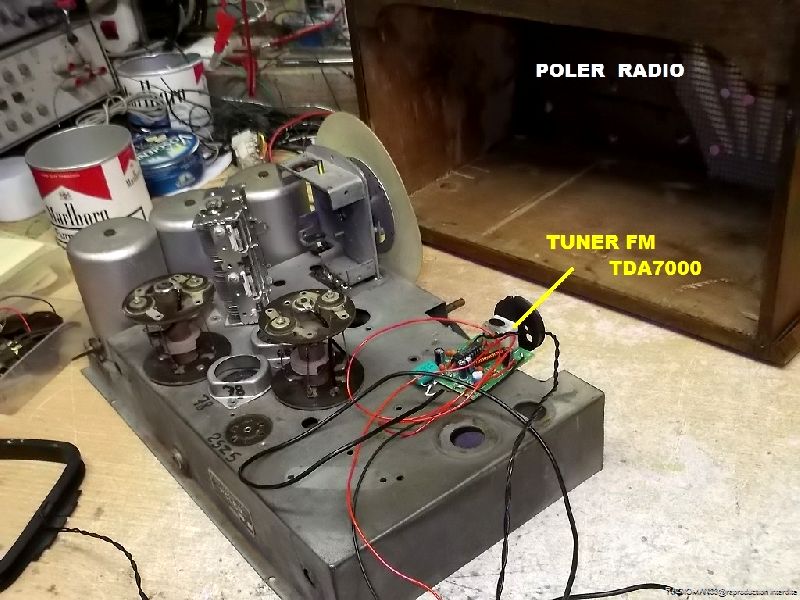

Notre ami Michel du 81 s'est essayé a l'expérience:Affimagef php 1Tda7000 2

Le kit utilise un circuit intégré déjà ancien le TDA7000 qui comprends tous les éléments d'un récepteur FM jusqu'à la sortie BF, reste à le brancher sur l'entrée PU du poste et surtout à concevoir la liaison avec l'entrainement cadran du poste!

Depuis quelque temps ce kit (ancien) est devenu difficile à trouver mais on peut le monter soi-même!

Le circuit seul se trouve ici:

Circuit TDA7000



Un autre circuit existe pour ce type de modif, c'est celui utilisé par Christian :

c'est le module "DSPM1 ou DSPM2" !

il y a un tuto sur ce site Allemand:

https://translate.google.fr/translate?hl=fr&sl=de&tl=fr&u=https%3A%2F%2Fwww.elektronik-labor.de%2FHF%2FDSPM2.html

et il est en vente sur eBay

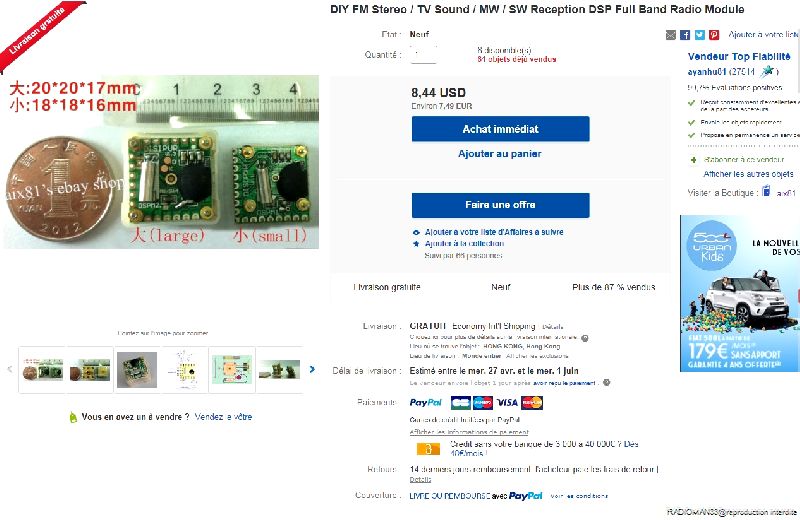

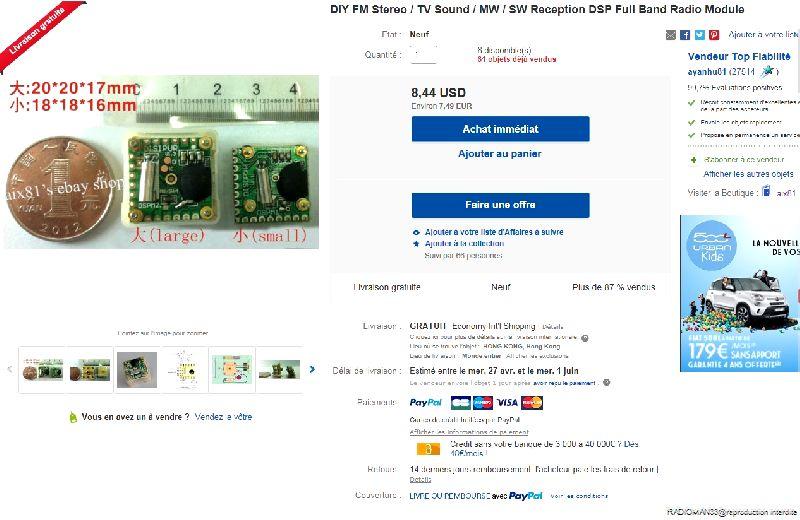

Module fmLà aussi le module est minuscule, il a son propre CV et comprend tous les éléments d'un récepteur radio, le schéma d'application est fourni avec mais impose d'utiliser le petit CV sur lequel il est fixé:

002 2002 1

L'assemblage est assez compliqué car il faut prévoir l'entrainement du petit CV et l'alimentation du module.en 3 à 5v..

L'avantage est de pouvoir utiliser l'entrainement cadran d'origine...

Tous ces montages ont pour but de rajouter la bande FM de manière la plus discrète possible, la recherche des stations utilisera le cadran d'origine.

On pourra y rajouter une échelle des fréquences ou simplement des repères.

On va s'intéresser maintenant à un autre type de module :

Celui-là les habitués du site le connaissent déjà :

http://www.radioman33.com/pages/mes-constructions/module-fm-et-lecteur-mp3-pour-brancher-sur-la-prise-p-u.html

Je l'avais découvert il y a plus de quatre ans et je vous avais proposé de le monter dans un petit boitier !

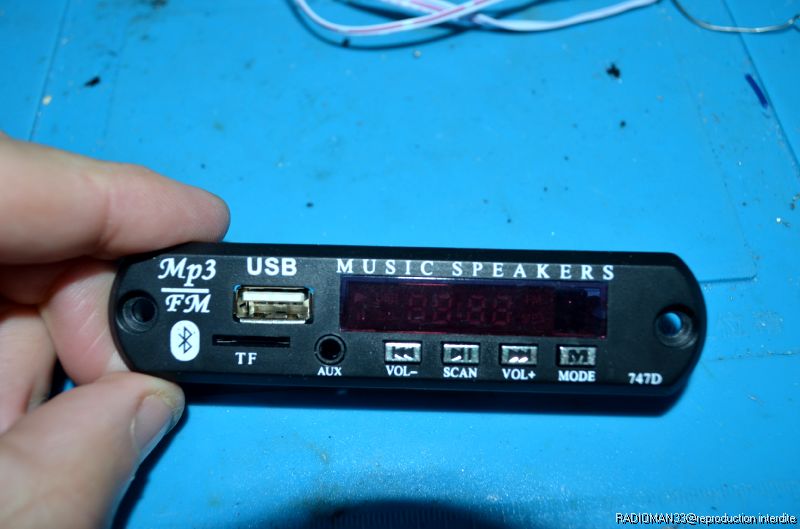

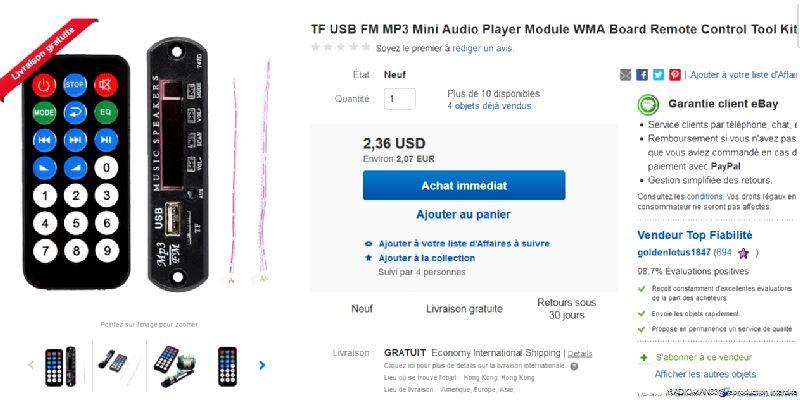

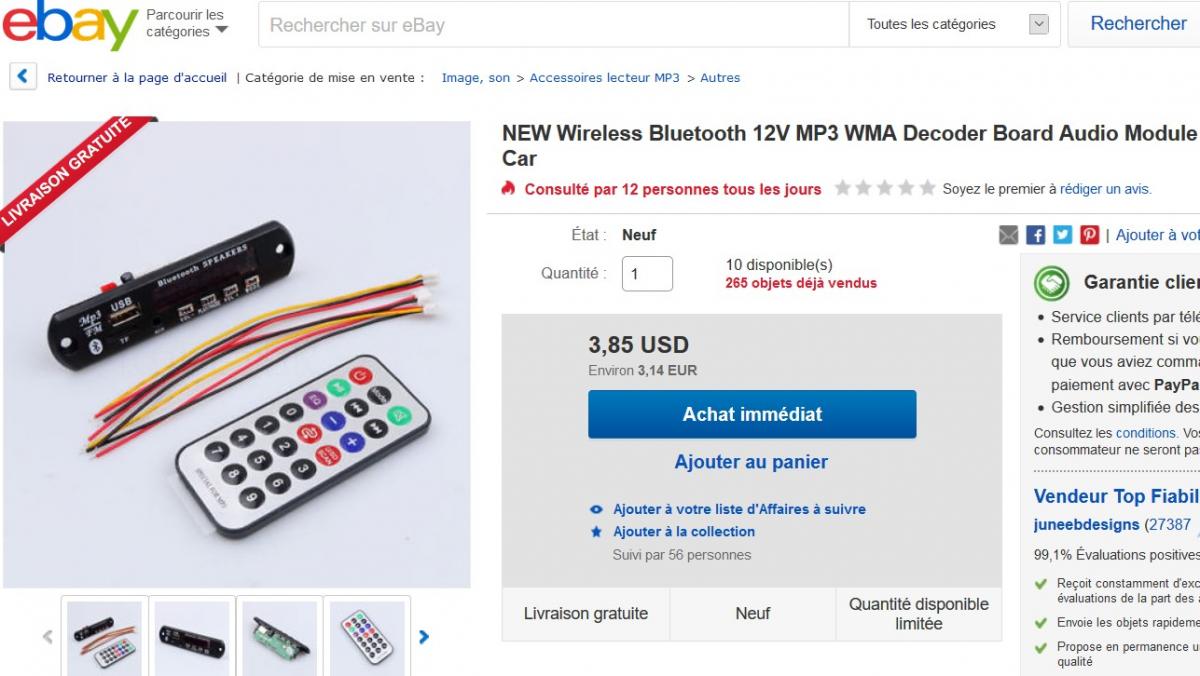

Depuis l'offre et surtout les prix ont été revus à la baisse:Module fm sans bluetoothBluetooth module 1Pour ma part j'utilise celui-ci avec Bluetooth qui fonctionne parfaitement et coute un prix dérisoire!

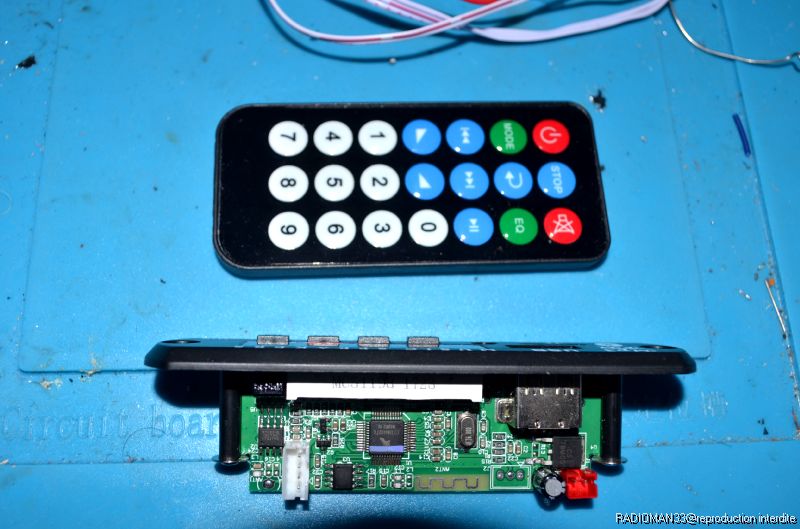

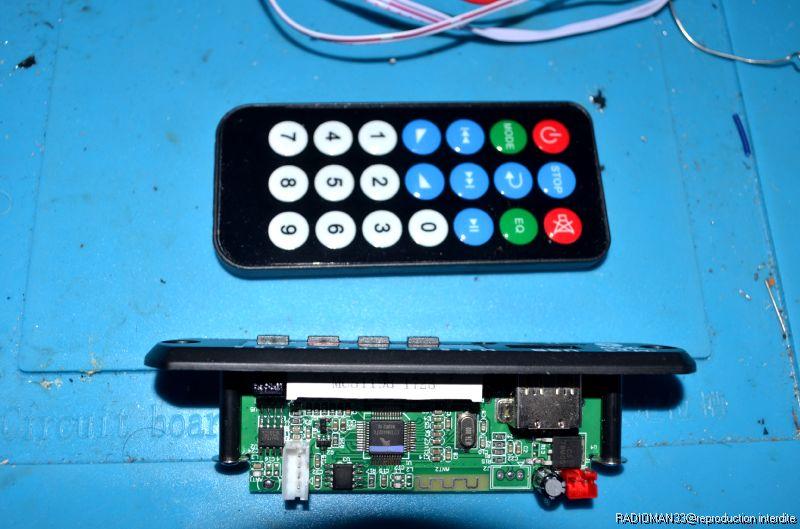

Dsc 0106Dsc 0102Il est fourni avec sa petite télécommande.

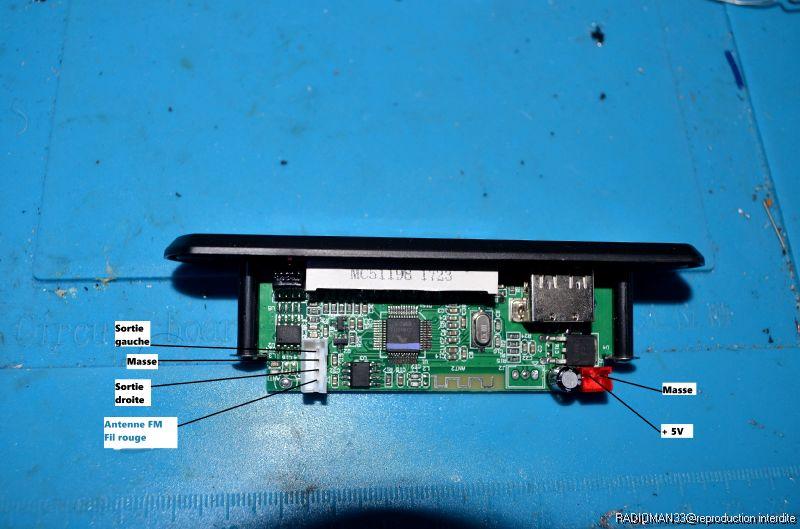

Son branchement est très simple:Dsc 101

Attention, au moment du choix choisir un module sans ampli incorporé et vérifier sa tension d'alimentation : existent en 5v et en 12v.

Le problème qui va se poser c'est la télécommande :

On a deux solutions, soit fixer le module sous le poste comme l'a fait notre ami "OMALE" (forum doctsf).

254d7c c53ab99a8eea498ca6c1437a3115db29Soit comme l'on fait Christian et Michel:

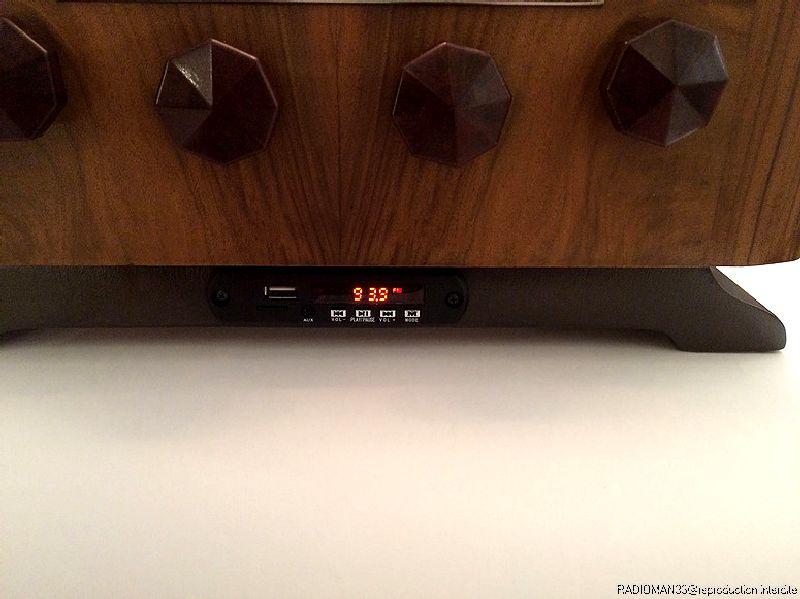

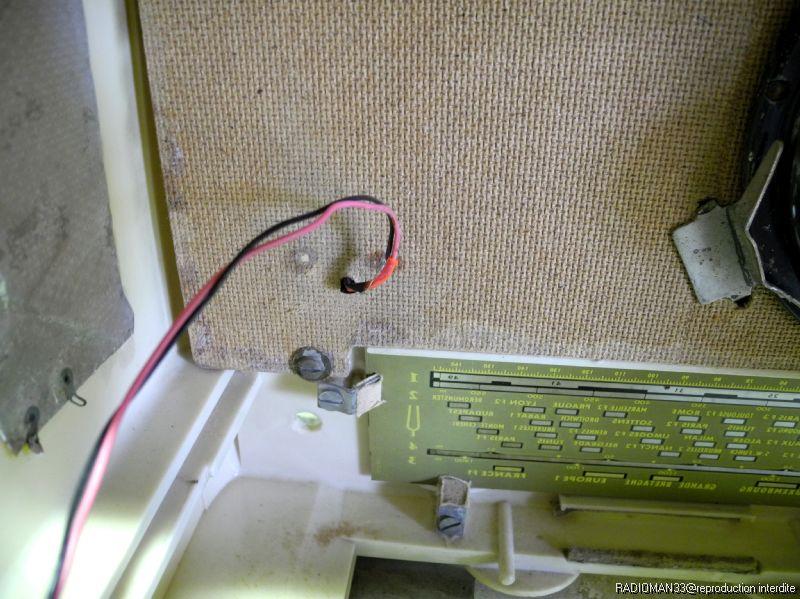

Déporter le capteur infrarouge sur le devant et fixer le module derrière:

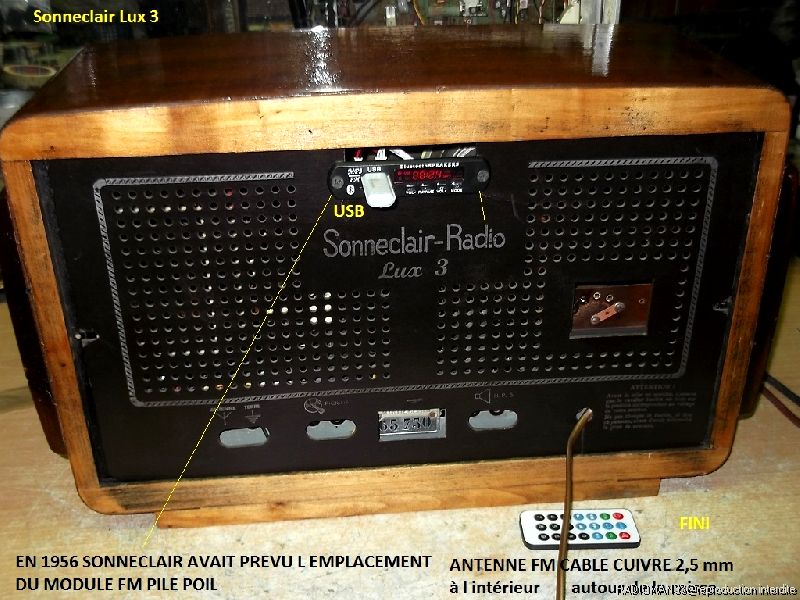

004 2SonneclairTous ces postes ont désormais accès aux nouvelles technologies:

lecture MP3 sur USB, FM avec recherche auto, mémorisations et affichage digital et bluetooth!

Ces modifications nécessitent la remise en état de la partie basse fréquence du poste avec des composants neufs afin d'avoir une écoute de bonne qualité.

A tout moment le poste pourra retrouver son authenticité, toutes ces modifs étant parfaitement réversibles, je me suis lançé dans l'aventure en modifiant ainsi un Schneider "MAMBO" :

Montage module FM/USB/BLUETOOTH sur Mambo Schneider

Dsc 0126

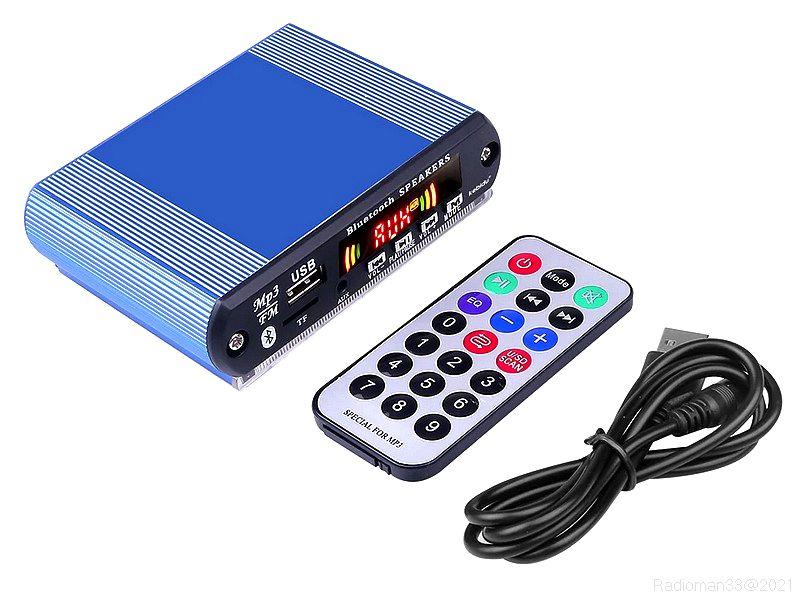

Récemment est apparu une version "boitier" du module:

On pourra ainsi le poser sur le poste sans aucune modif :

http://www.radioman33.com/pages/trouvailles-et-bons-plans/boitier-module-fu-bluetooth-usb-sd.html

Module03 1

Enfin pour terminer une solution encore plus simple:

Tout d'abord, le poste doit être révisé et fonctionner en pick-up:

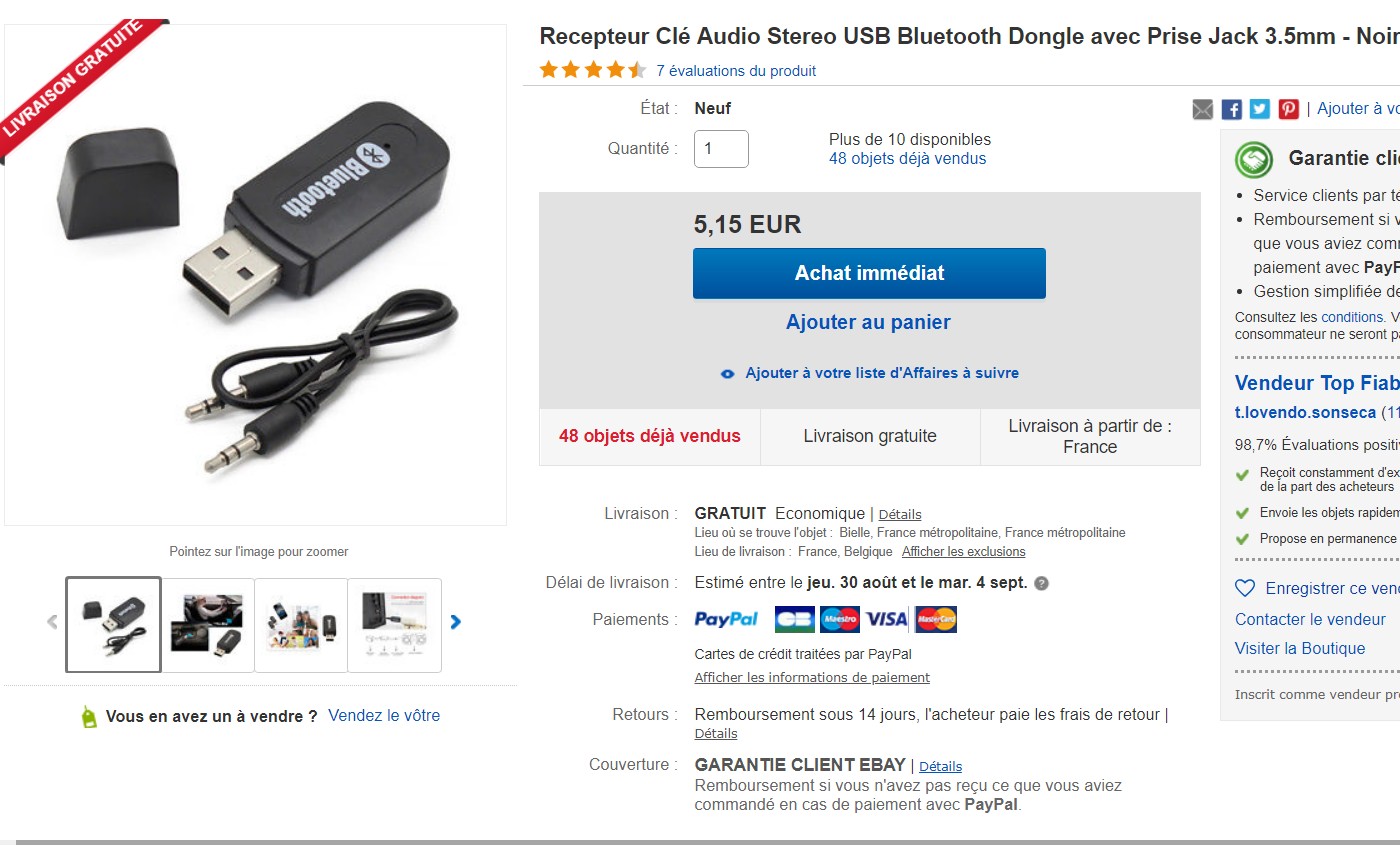

On va simplement implanter à l'intérieur une "clef bluetooth" que l'on trouve partout pour environ 5€:

Cle btIl faut choisir un modèle avec sortie audio en jack 3,5 mm et relier ce cordon d'une part à la clef et d'autre part à la sortie P.U du poste à lampes.

71cee4613e6852ad1543176a3522f67aa11b3446 2 666x500

(photo Gérard Guilhem Forum doctsf)

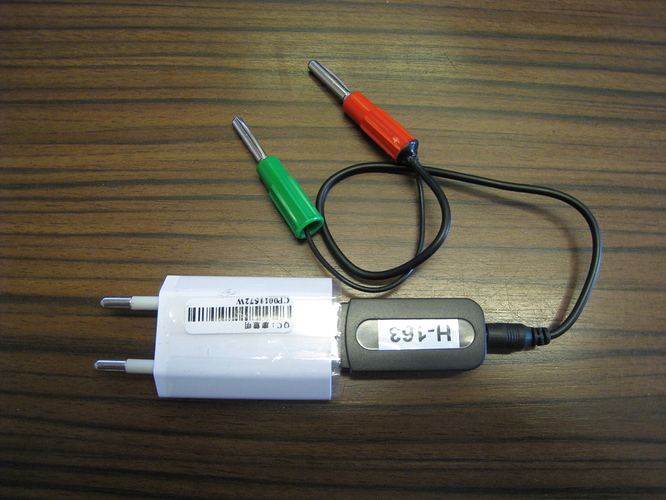

Reste à alimenter la clef en 5 V par la prise USB, là plusieurs solutions:

un petit bloc secteur branché a l'intérieur du poste (si on a pas trop de parasites) sinon faire une petite alim à partir du 6,3V de chauffage (redressement par diode, filtrage, et régulateur 7805)

La clef sera fixée à l'intérieur en haut du carton arrière.

Dans ce cas on aura que la liaison avec le smartphone qui pourra transmettre fichiers audio, radio...etc

Toutes ces solutions sont très bon marché et à la portée d'un bon bricoleur qui pourra ainsi à peu de frais faire "rechanter" le vieux poste de la maison.

On bénéficiera du son "lampe" d'autrefois et cela en gardant au poste un maximum de composants d'origine.

Merci par avance à tous les contributeurs involontaires pour leurs photos issues des forums de Radiofil et de Doctsf!



Date de dernière mise à jour : 27/09/2023
