MODULE FM ET LECTEUR MP3 POUR BRANCHER SUR LA PRISE P.U
Il nous arrive souvent de faire fonctionner nos vieux postes, mais beaucoup d'entre eux ne reçoivent que les PO et GO et nécessitent une antenne extérieure et une prise de terre pour avoir une réception convenable...et encore!
D'où l'idée de brancher des sources de modulation plus modernes dans la prise pick-up!
On avais déjà vu comment brancher un baladeur MP3:
mais ici on va aller plus loin et cela grâce à un surprenant module "CHINOIS" trouvé sur Internet:

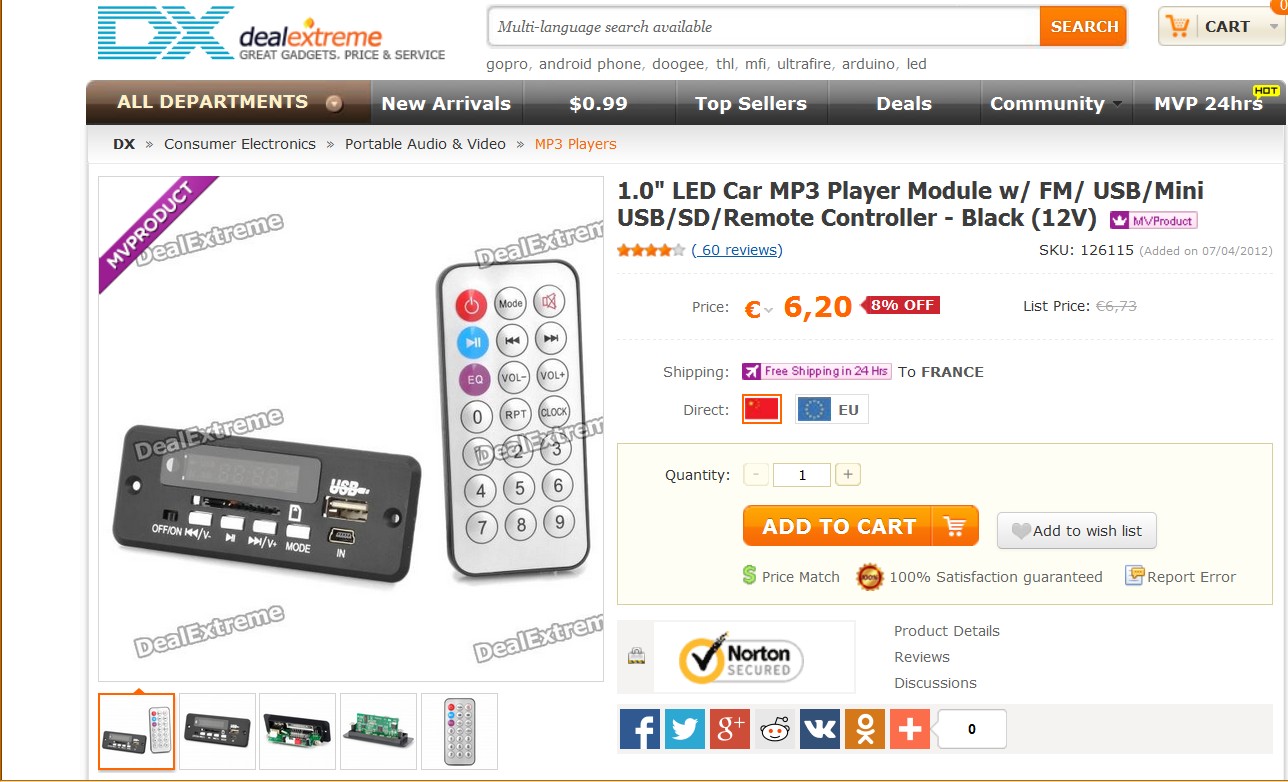

Il en existe de nombreuses versions à des prix variant entre 4 et 10€ par exemple ici:
.J'ai acheté le mien sur Ebay et je l'ai reçu 3 semaines plus tard en direct de Malaisie!
Il est fourni avec une petite télécommande (format carte de crédit) et les fils pour le branchement:

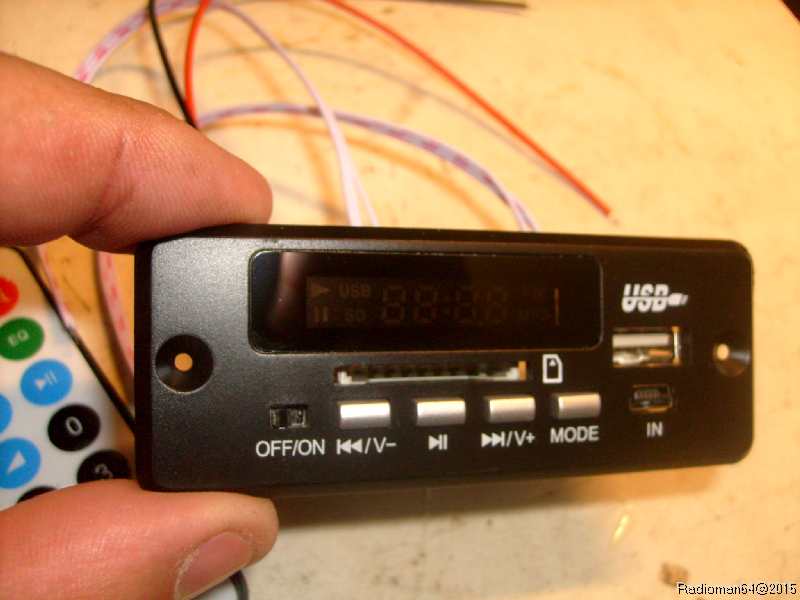

Sur la façade en plastique noir (il existe aussi en blanc) , l'afficheur multifonctions, la fente pour une carte SD, les prises USB et mini-USB.
Un interrupteur M/A et 4 touches de fonctions complètent ce petit module prévu pour être encastré dans n'importe quel appareil.

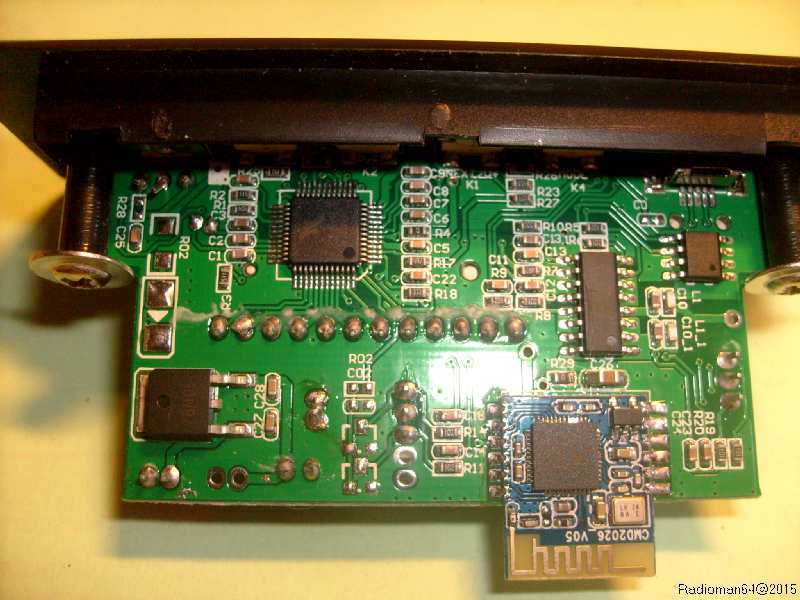

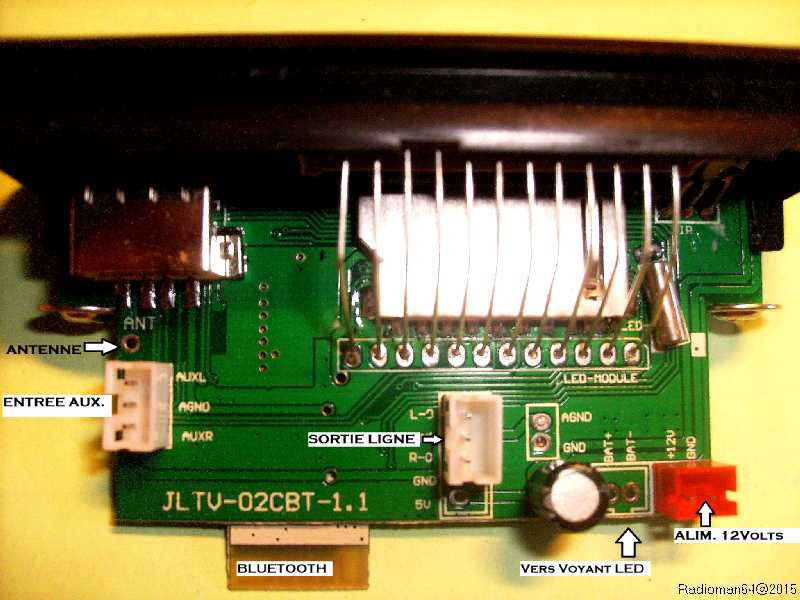

Le dessous du circuit avec plusieurs "puces" électroniques, le petit "carré" rajouté est le module "Bluetooth" qui permettra de dialoguer avec un smartphone !
La fabrication est très propre, sur ce plan là les chinois ont fait de gros progrès...

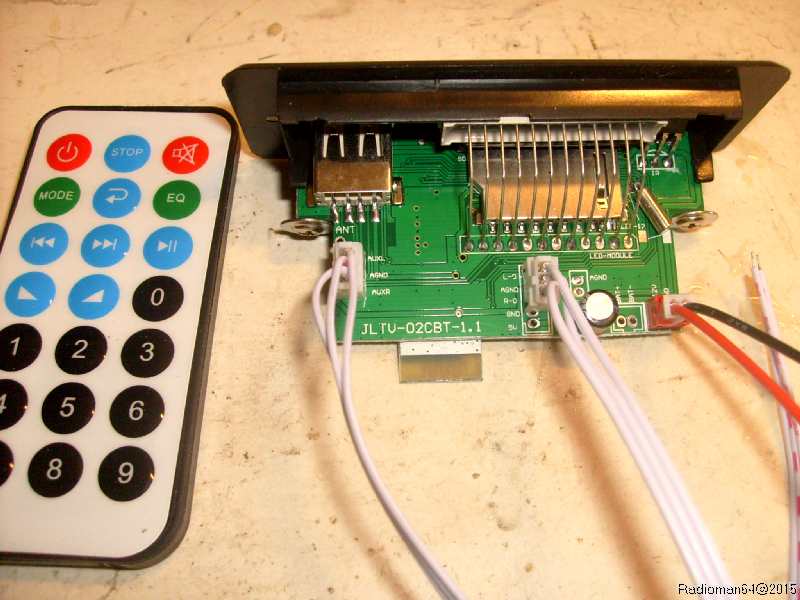

Le branchement se fait avec des connecteurs (fournis) et tout est repéré sur le circuit imprimé:
Rien de bien compliqué, heureusement, car aucune notice n'est fournie!
Toutefois, un ami m'ayant fourni une traduction d'une notice (traduite par "google") j'ai compilé un fichier PDF avec en plus deux schémas de branchement...Vu la diversité de modules disponibles, il y en a d'autres !
Mais dans tout les cas et en l'absence de notice il faut se référer aux sérigraphies du circuit imprimé...
Il est ici =>
Modules radio (386.57 Ko)
En résumé on va donc disposer:
D'un récepteur FM (en mono) mais avec recherche automatique et 10 mémoires.
D'un lecteur de cartes SD.
D'un lecteur de clé USB.
D'une connexion "Bluetooth" pour lire la musique depuis un smarphone.
D'une entrée auxiliaire pour brancher...un lecteur CD par exemple!
Étonnant n'est ce pas?
J'ai donc prévu de le monter dans un boitier plastique avec une petite alimentation intégrée, une antenne pour la FM et les prises d'entrée et de sortie...
Le boitier plastique est impératif si on a la fonction "Bluetooth" car les ondes ne passent pas à travers le métal! (Cage de Faraday)
J'avais récupéré le boitier d'un ancien commutateur péritel:

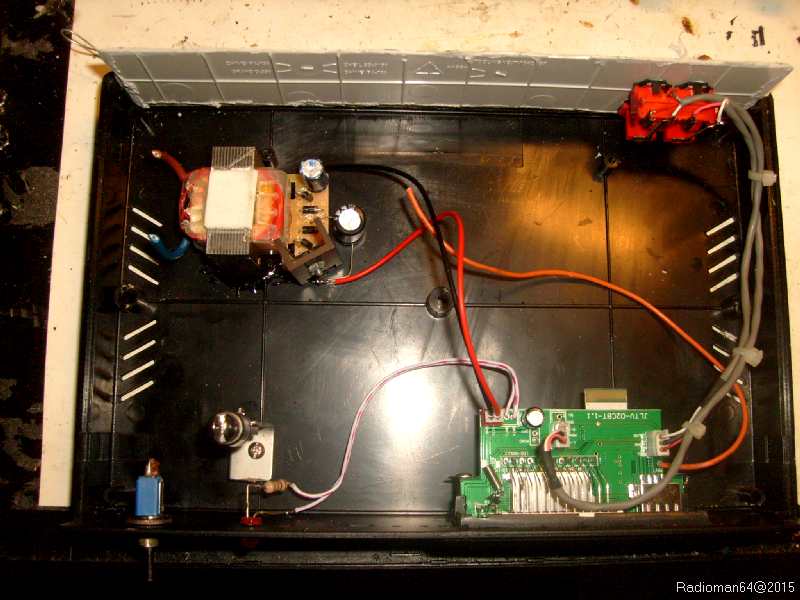

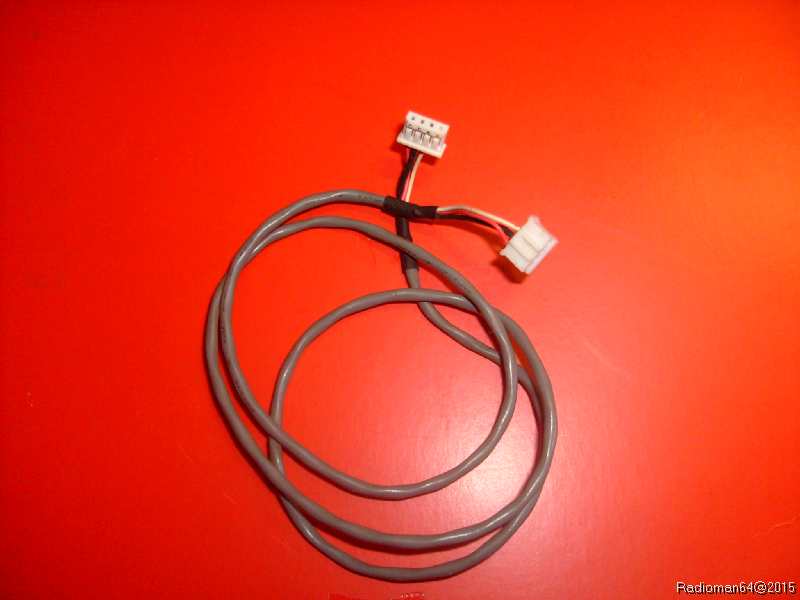

Tout rentre à l'intérieur (largement): Pour le câblage des prises entrée et sortie je n'ai pas utilisé les fils fournis mais 2 morceaux de fil blindé ...
Ces cordons proviennent d'un ancien PC où ils faisaient la liaison lecteur de cdrom => carte son:
Un petit coup de cutter sur un coté et ça rentre parfaitement dans les connecteurs du circuit imprimé!

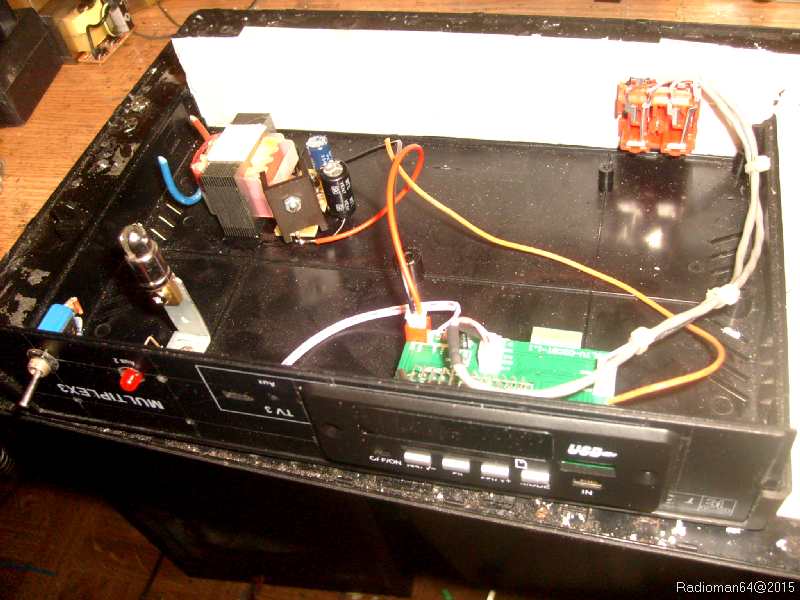

Le module est en façade, J'ai désossé une ancienne alim: 12V ( genre chargeur de téléphone) pour récupérer le transfo et le circuit avec un pont de diodes et un condensateur de filtrage.
ATTENTION!
On évitera de monter dans le boitier une alimentation à découpage: problèmes d'interférences en radio et son très mauvais!
A l'arrière j'ai vissé un bloc de 4 prises RCA récupéré sur un lecteur DVD HS.
Au milieu: une équerre support pour l'antenne télescopique...
Enfin, en façade j'ai monté un inter M/A et un voyant LED rouge branchée sur la sortie "5V" du circuit à travers une résistance de 120 ohms.
Il me reste à lui faire une façade avec "front designer":

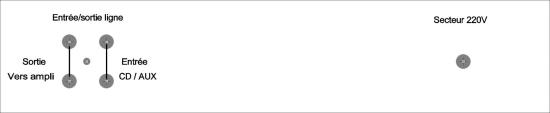

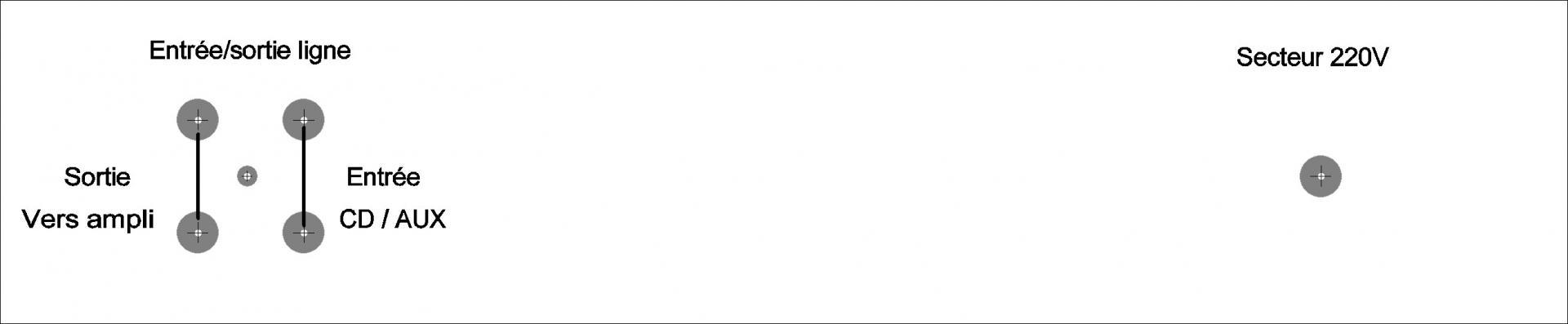

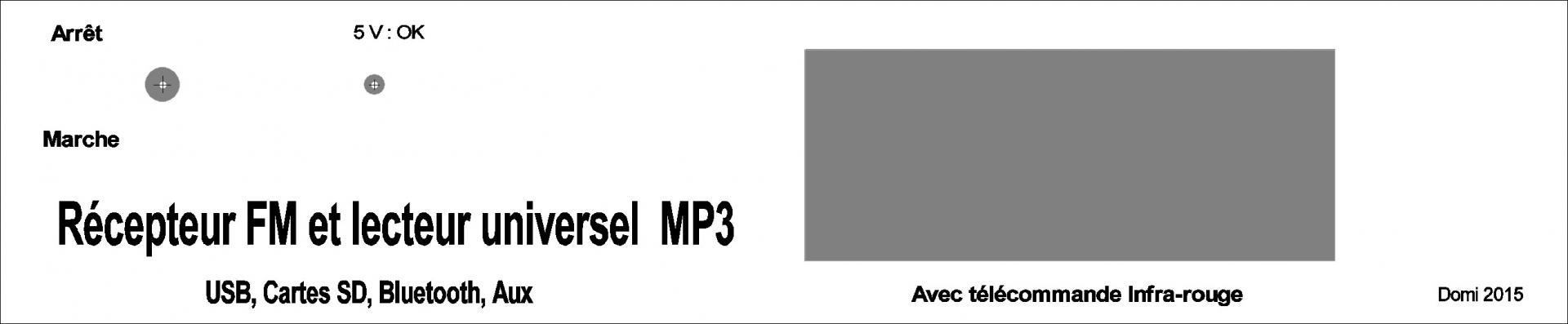

Voilà les deux façades (avant et arrière)...
Imprimées sur une feuille de papier "canson" de couleur puis plastifiées et découpées.

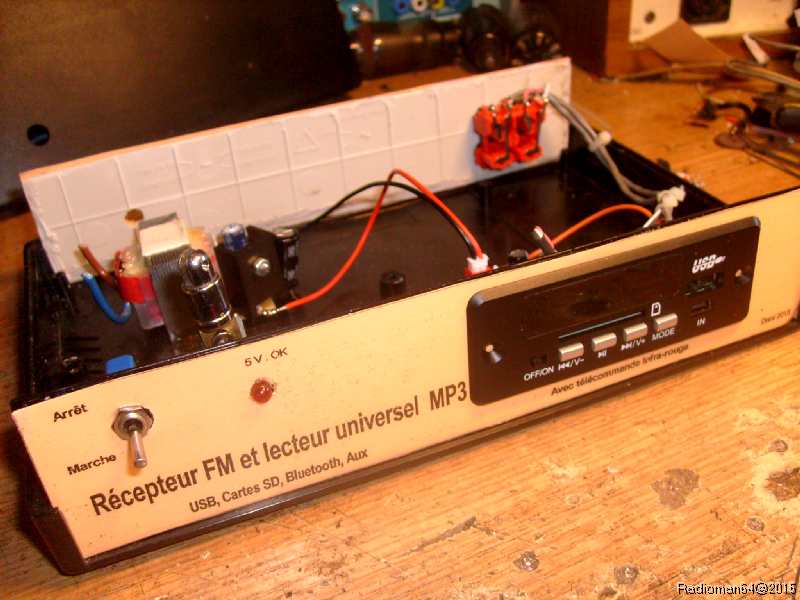

la maquette est dans sa boite, reste à terminer le câblage...Difficile de faire plus simple...

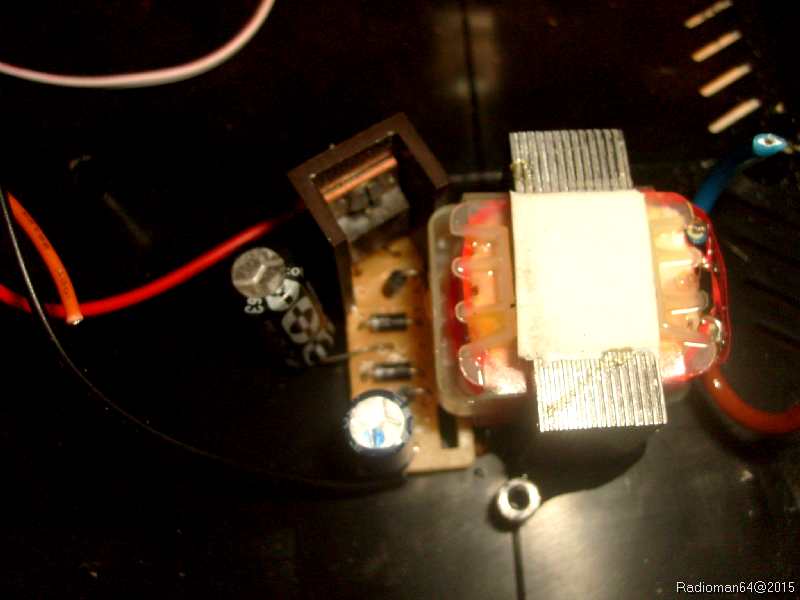

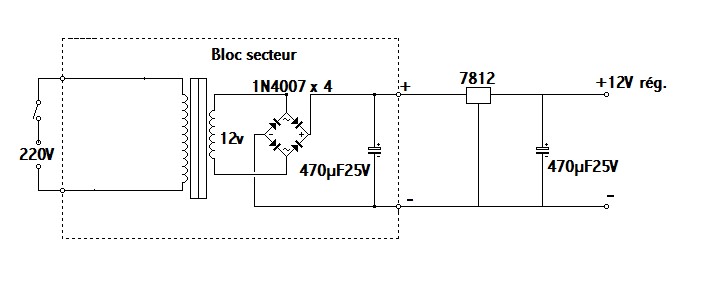

Le petit bloc d'alimentation a été complété avec un régulateur 7812 et un condensateur chimique additionnel afin d'avoir une tension de 12V stable:
Comme on le vois sur les photos les 2 composants supplémentaires sont soudés sur le petit circuit imprimé et le régulateur "7812" est vissé sur un petit radiateur en alu.
Premier essai sur table:
Ça s'allume, le 12V est OK, la sortie 5V sur la LED aussi (j'ai rajouté une résistance) et la télécommande réagit parfaitement.
Il me faut maintenant fabriquer un cordon qui va permettre le branchement sur la prise P.U du poste à lampes:
(A ce sujet une précision la valeur des résistances n'est pas critique et peux varier entre 5K et 100Kohms suivant la disponibilité et le niveau de sortie du module)
On peux aussi simplifier le montage:
J'ai préparé pour le montage:
Un cordon avec 2 fiches RCA
2 résistances 100K 1/2 W
2 condensateurs 47nF 400V
Un tube en plastique de médicament
2 fiches bananes.
Un morceau de gros fil de cuivre donne de la rigidité a l'ensemble...

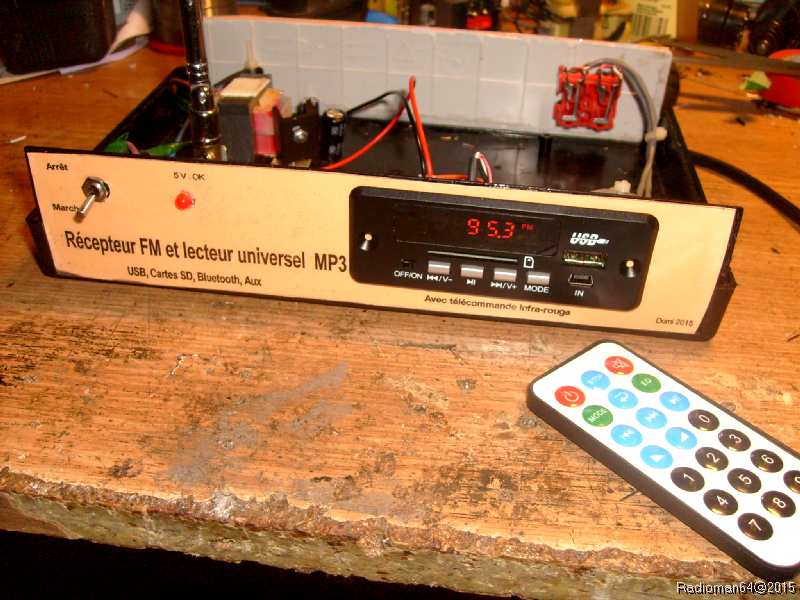

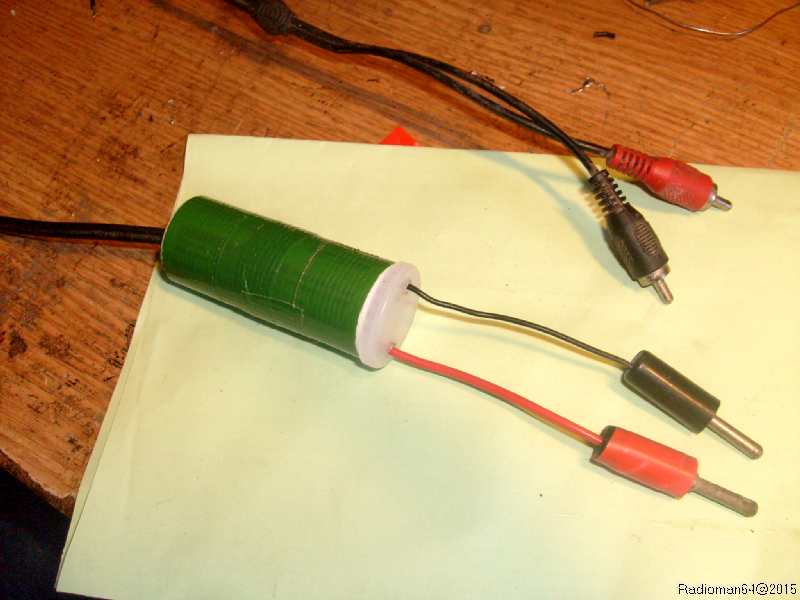

Le cordon est terminé, prêt à être branché sur le poste :

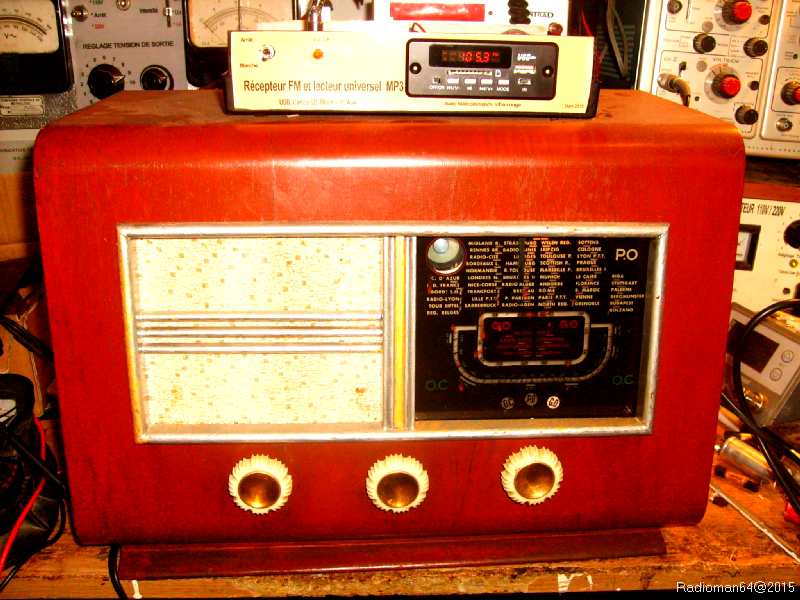

Un essai sur mon "ARESO Delradio" de 1940 s'avère concluant: j'ai "Virgin-Radio" en FM clair et net dans le haut-parleur!
A

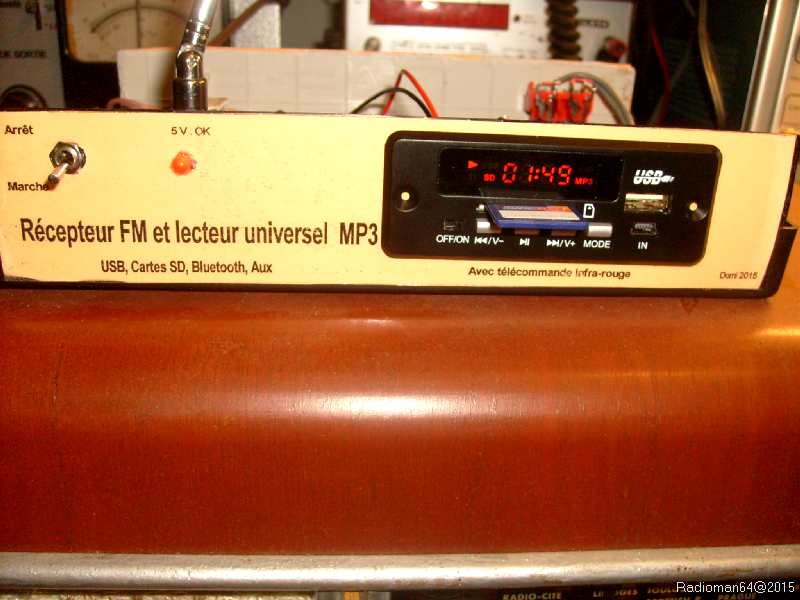

On continue l'essai avec une carte SD sur laquelle j'ai copié un album de musique:
L'afficheur indique :
La source, le temps écoulé et le format du fichier (MP3).
Avec la télécommande je peux changer de morceau et régler le volume de sortie!

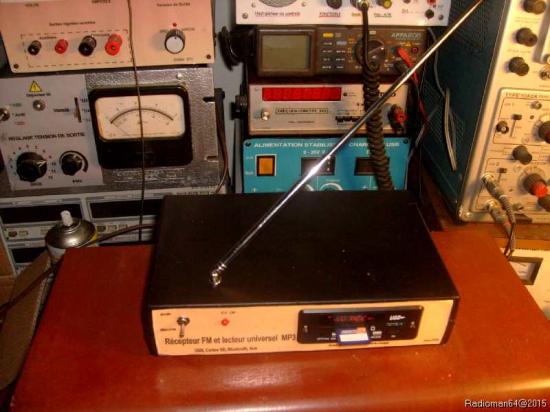

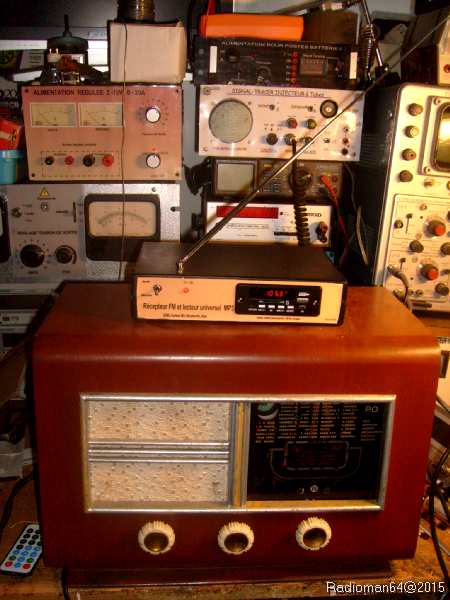

Le projet se termine , il a fallu retailler un peu le couvercle et percer un trou pour l'antenne:
En conclusion ce petit module fonctionne parfaitement tant en FM qu'en lecture MP3, on pourra regretter que la FM ne soit pas en stéréo, mais vu l'application envisagée ici ce n'est pas très important.
Une fois de plus, les "Chinois" nous étonnent par leurs produits innovants!
Une vidéo du module en fonctionnement...Clic ci-dessous:
