Montage module FM/USB/BLUETOOTH sur Mambo Schneider

Ça fait un moment que tout le monde en parle :

Je vais donc vous détailler le montage d'un petit module chinois FM/USB/BLUETOOTH sur un poste à lampes.

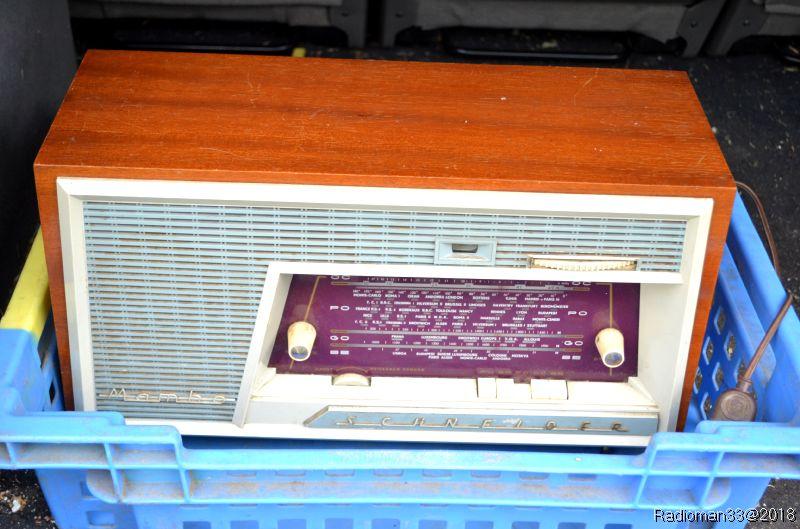

Le poste choisi est un "Schneider MAMBO" acheté 10 € sur un vide-grenier près de chez moi.Dsc 154

Voici l'appareil, il est encore dans le coffre de la voiture !

Un examen plus détaillé montre qu'il est complet, et surtout en bon état général :

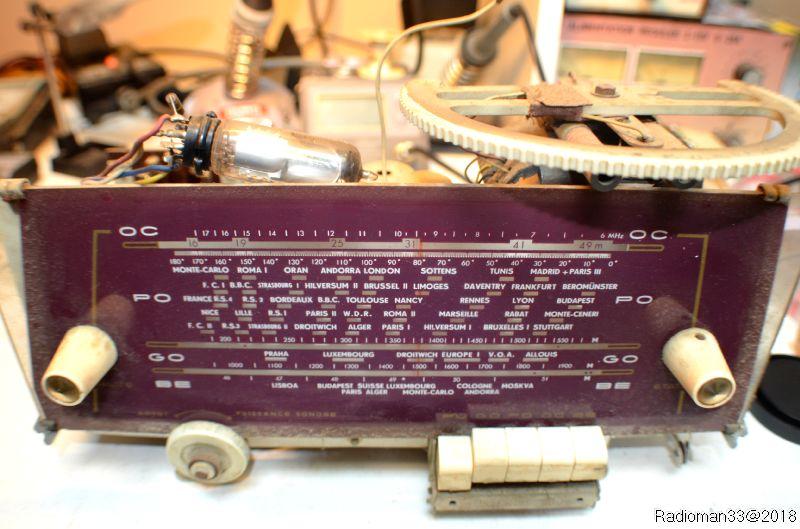

Dsc 172

Le châssis vu de devant, avec son grand cadran en verre...Dsc 0180

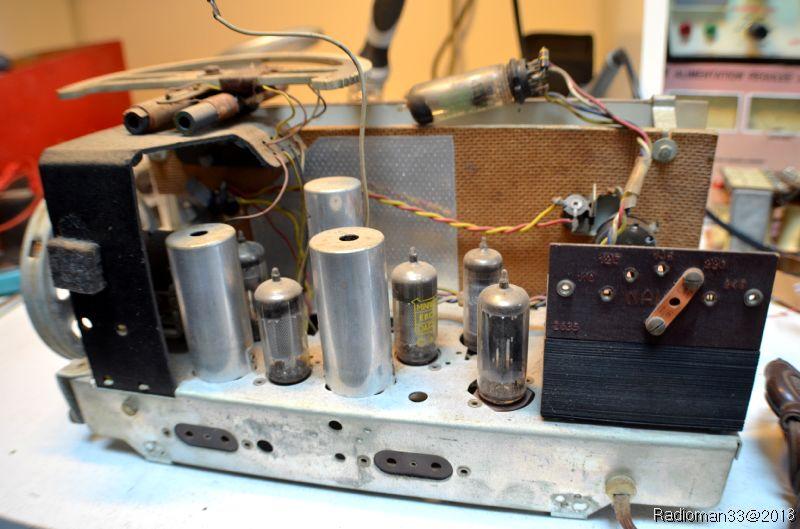

Et vue de derrière : comme on peut le voir, aucune trace d'oxydation, juste un peu de poussière !

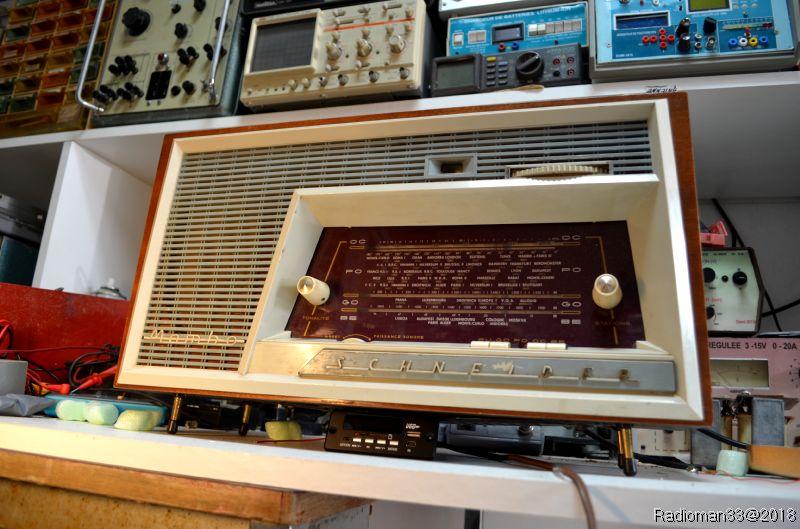

J'ai réfléchi à l'emplacement du petit module, et j'ai pensé que sous le poste entre les pieds serais une solution intéressante : Dsc 0162

Cela permet un montage discret tout en autorisant la commande des fonctions par la télécommande.

Il reste maintenant à mettre tout cela en pratique !

 Le dépannage du poste :

J'ai l'intention de garder au poste toutes ses prestations d'origine, mon adjonction ne sert qu'à y ajouter quelques fonctions supplémentaires accessibles par la touche "P.U".

Ici, pas de "modernisation" à base d'ampli à transistors chinois et de haut-parleurs japonais rajoutés comme font "certains vendeurs" parisiens !

On va donc en premier "restaurer" le poste :

Je ne détaillerai pas beaucoup l'opération, car je l'ai déjà fait ici :

UN SCHNEIDER "MAMBO" de 1958

Hé oui, ce poste est une vieille connaissance...

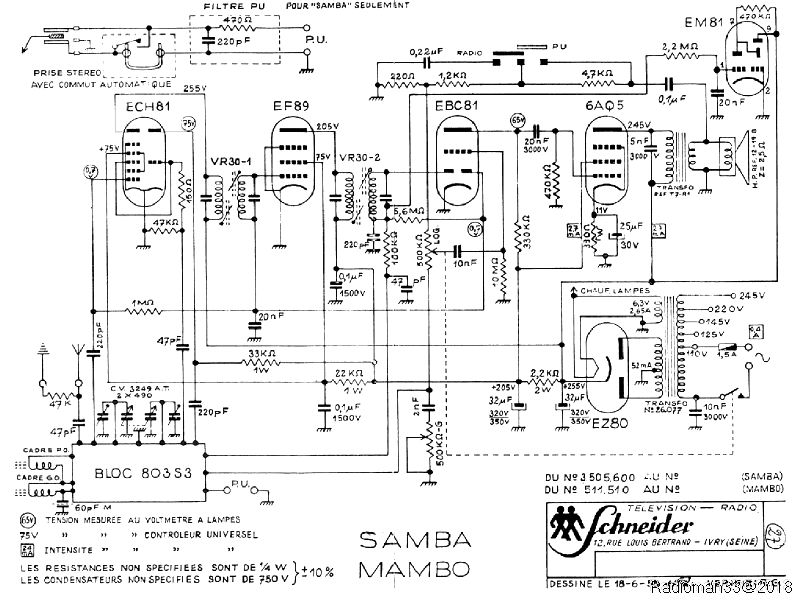

Voici le schéma de l'appareil :

Schema schneider mambo

Un montage très classique qui pour la modif envisagée offre quelques avantages que l'on va découvrir par la suite.

En premier remplacement des condensateurs chimiques et des condensateurs papier/goudron :

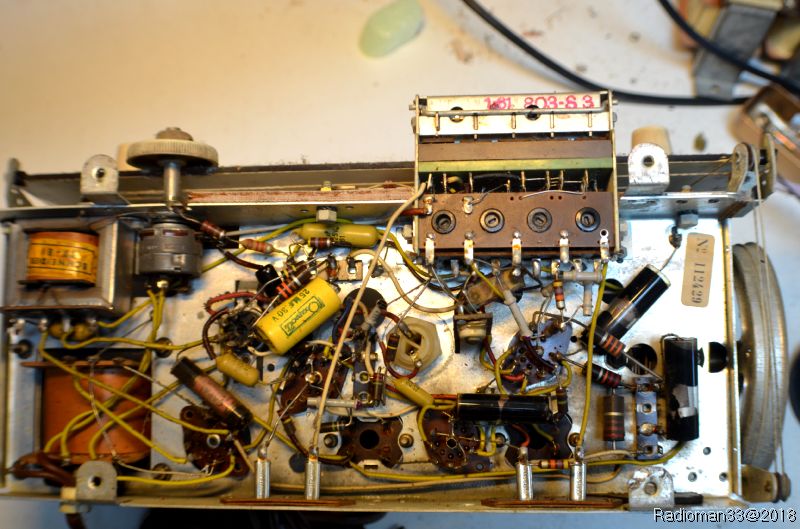

Avant :

Dsc 167

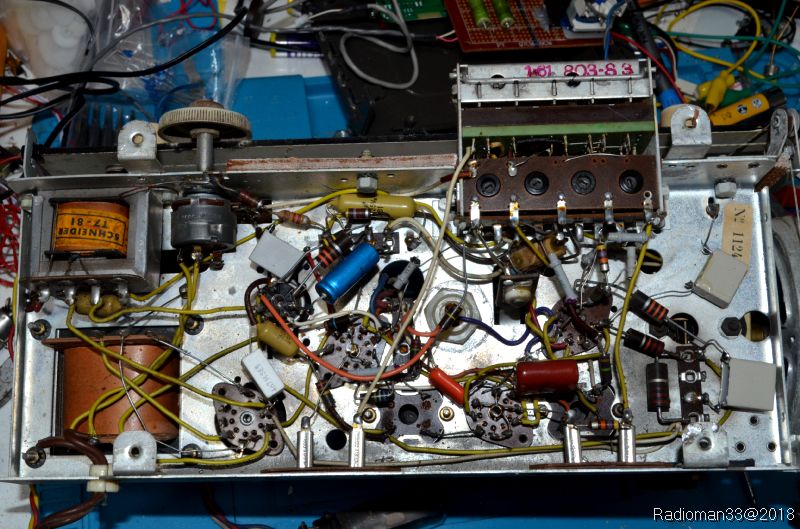

Après :

Dsc 74

Tous les composants sont vérifiés, l'appareil étant destiné à fonctionner régulièrement !

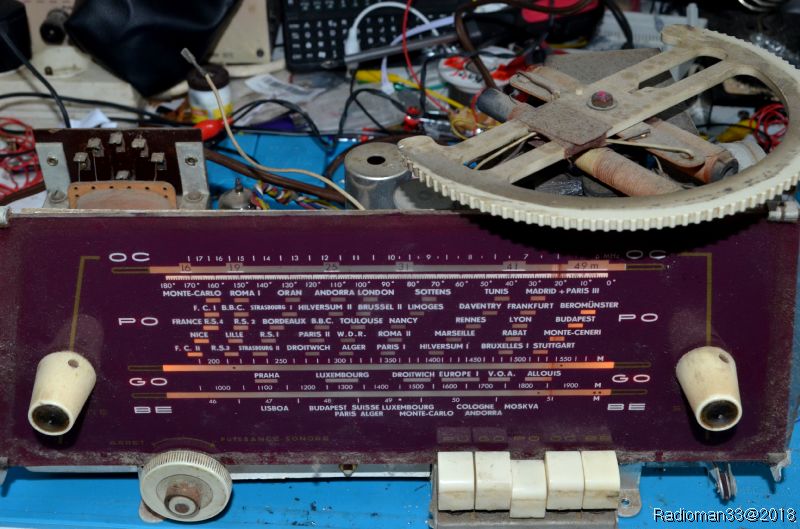

Première mise sous tension, Tout fonctionne, j'ai de la réception sur toutes les gammes, les tensions mesurées sont OK.Dsc 85

La révision étant terminée, on va passer à l'implantation du module…

Le module chinois :

Vous le connaissez déjà :Modules radio FM/USB/BLUETOOTH

Il en existe de très nombreuses versions :

Celui que j'ai choisi possède la fonction "Bluetooth", lecture USB, carte TF, et entrée "Aux" en façade sur jack 3,5.

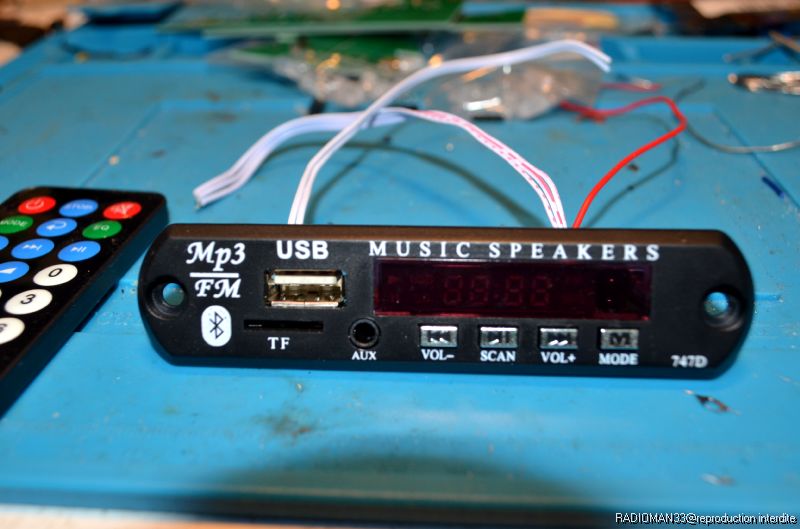

On le trouve à environ 4 €...!Dsc 97

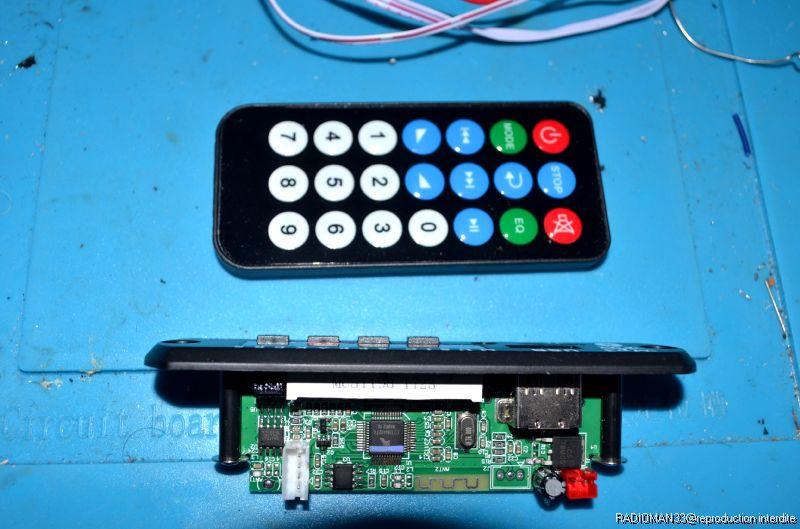

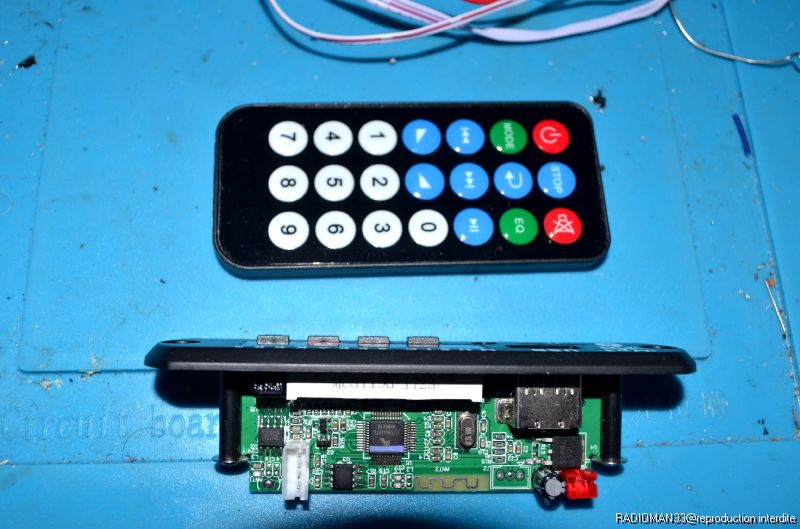

Dsc 103

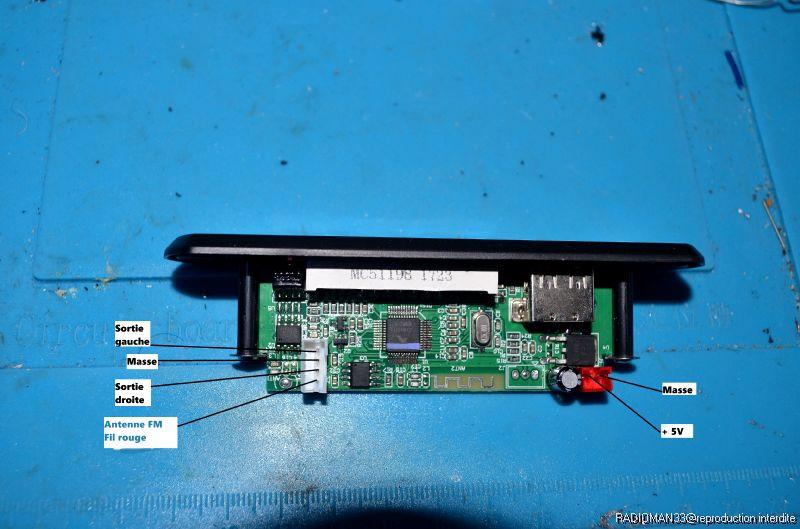

2 connecteurs : un rouge pour l'alimentation et un connecteur à 4 broches : 3 pour la sortie "line" et un fil rouge pour l'antenne Dsc 102

A noter qu'il existe des modules en 12 volts et en 5 volts : on y fera attention lors de l'achat !

Le montage du module :

Le module que j'ai acheté fonctionne avec une tension d'alimentation de 5 volts, il est essentiel de bien la respecter afin de ne pas l'endommager.

Le branchement dans un poste à lampes peut se faire au moins de deux manières

1- Utilisation de la tension de chauffage des tubes :

Dans un poste à lampes il n'y a pas de 5 volts....Toutefois on dispose ici d'une tension de 6,3Volts alternatif qui sert au chauffage des tubes.

Cette tension peut être utilisée pour construire une petite alimentation 6,3 V⇒ 5 V.

Dans la plupart des postes, un des fils est relié au châssis, ce qui ne permet pas d'utiliser un pont redresseur pour faire un montage redresseur double alternance.

De ce fait, la tension produite va se révéler un peu faible pour le régulateur de tension 7805 que l'on va utiliser (il faut au moins 3 ou 4 volts de plus à l'entrée).

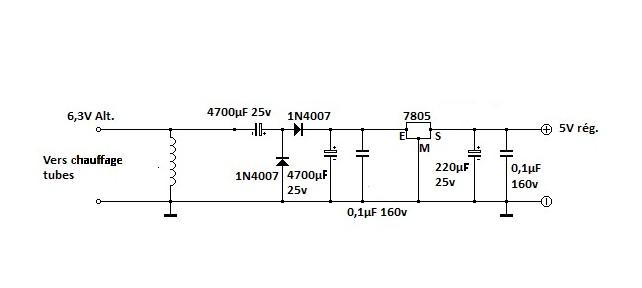

La solution, c'est le montage "doubleur de tension" dont voici le schéma : Alim 6 3 5v 1

Il s'agit d'un "doubleur de schenkel" voir ici : ⇒ Multiplicateurs de tension

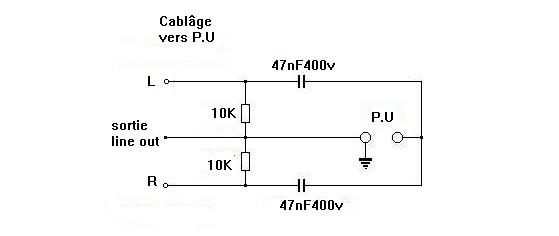

On va intégrer sur la plaquette les condensateurs qui permettent d'isoler (en continu) le module de la prise P.U:

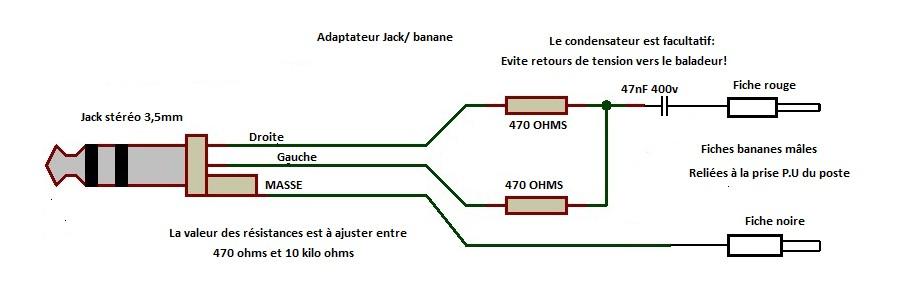

On va utiliser ce montage :

Adaptateur jack banane

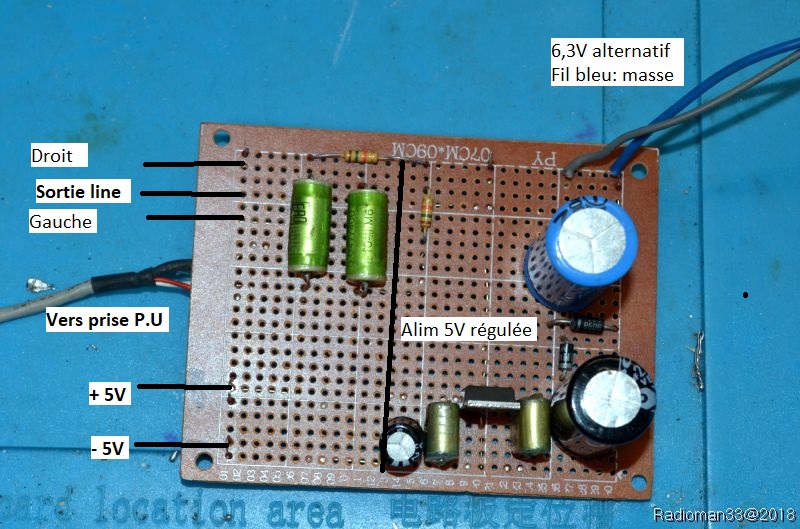

La réalisation se fera sur une plaquette à trous:

Dsc 0097r

Cette plaquette sera montée dans le poste derrière le haut-parleur !

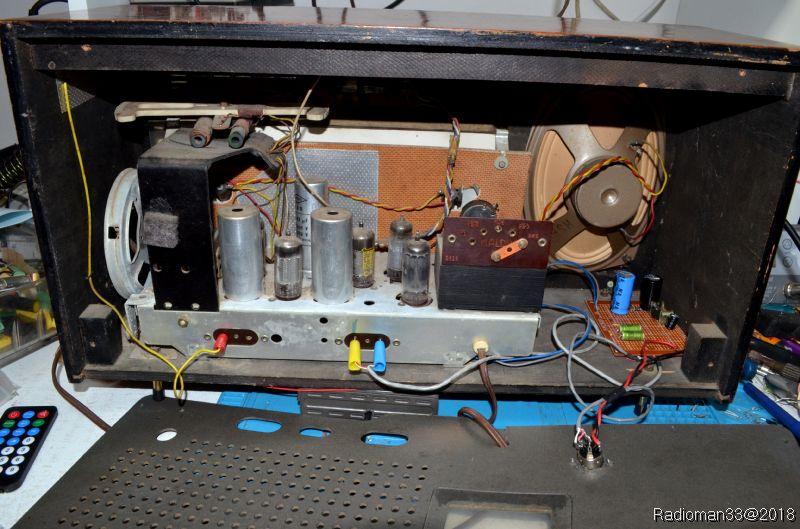

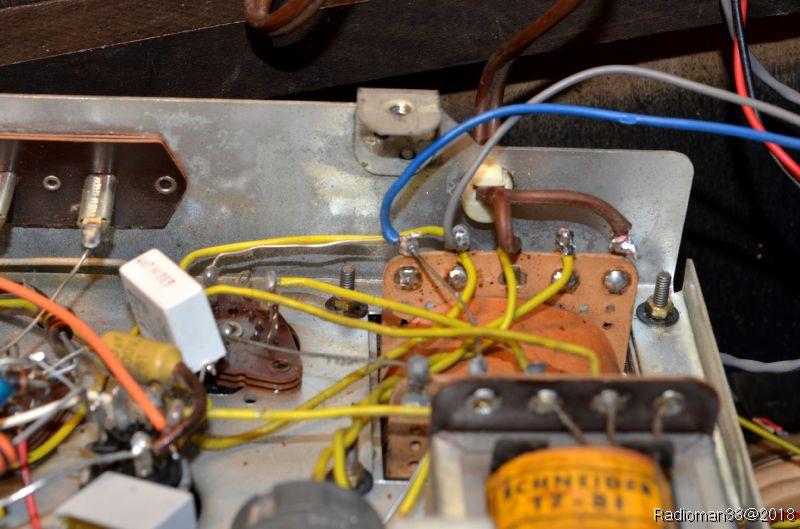

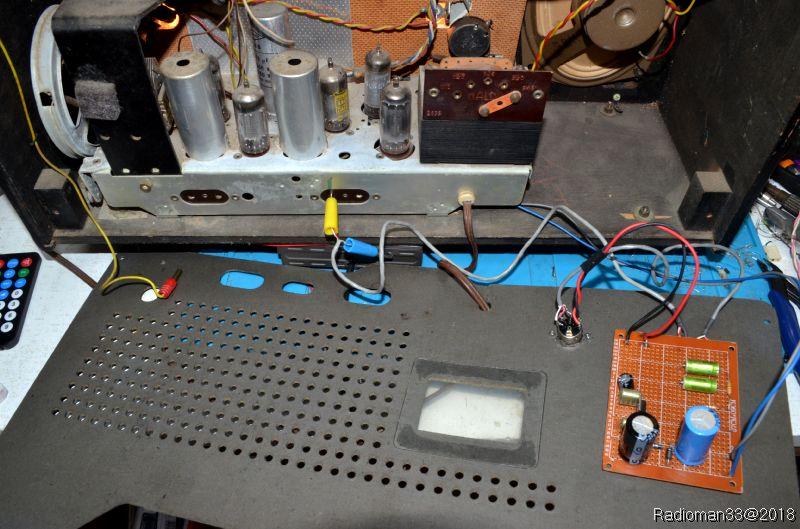

 La tension de 6,3 Volts est prise directement sur les cosses du transfo (Le fil bleu est relié au châssis): Dsc 0098La plaquette est vissée dans le coin arrière droit de la caisse après avoir soudé tous les fils et réalisé un cordon avec 2 fiches bananes qui se branche dans la prise P.U

Dsc 104Dsc 0103

Sur le carton arrière, j'ai fixé un socle DIN 5 broches (n'importe quel connecteur peut faire l'affaire)...

2-Utilisation d'une petite alimentation séparée

Le schneider Mambo est un "client" idéal, car dans d'autres cas la tension de chauffage sera soit différente, soit inutilisable :

Je pense en particulier aux postes qui ont les filaments des tubes montés en série ou bien des tensions de chauffage différentes.

Dans ce cas, le montage d'une petite alimentation séparée est indispensable.

Ce montage, je l'ai également expérimenté sur le "Mambo"...

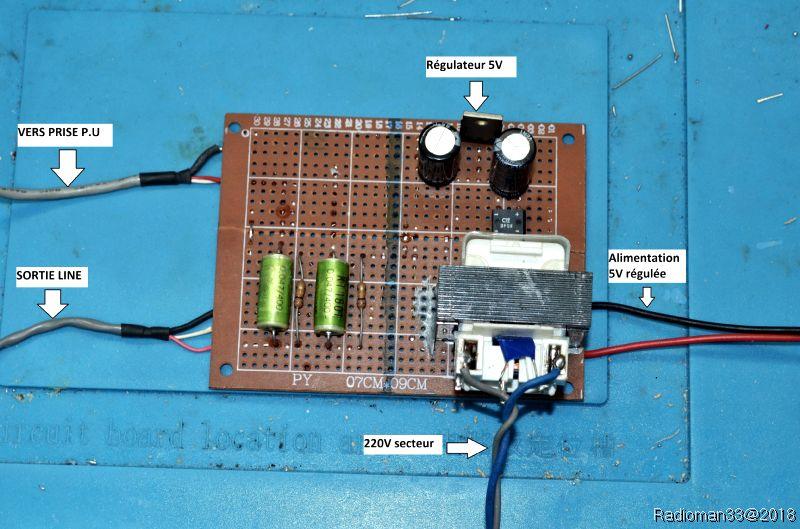

 Le schéma est très simple et ne prendra guère plus de place sur la plaquette à trous :

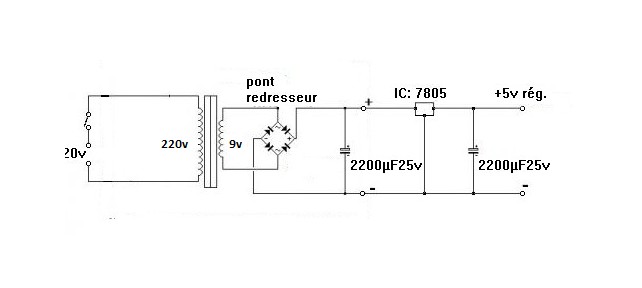

Un petit transfo 9 volts de récup, un pont redresseur, et le circuit intégré 7805:

Alim de 5v

Dsc 0052mod

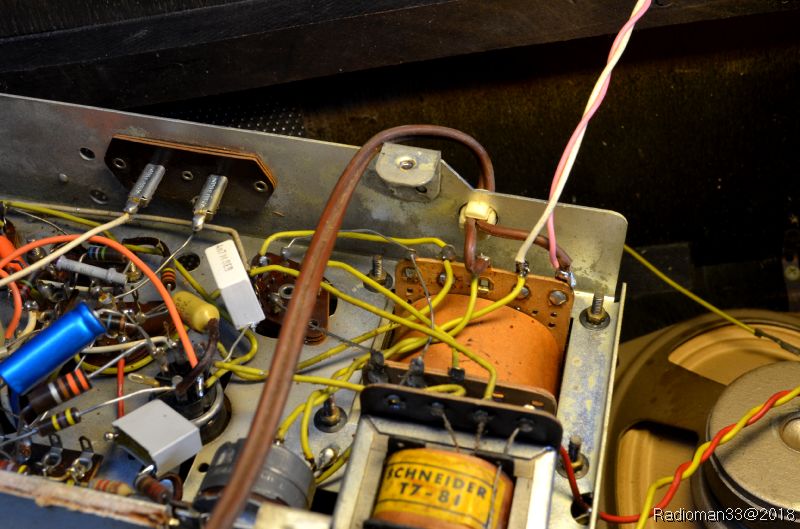

Il faut faire un petit branchement après l'interrupteur du poste, attention de ne pas faire d'erreur:

Dsc 0087

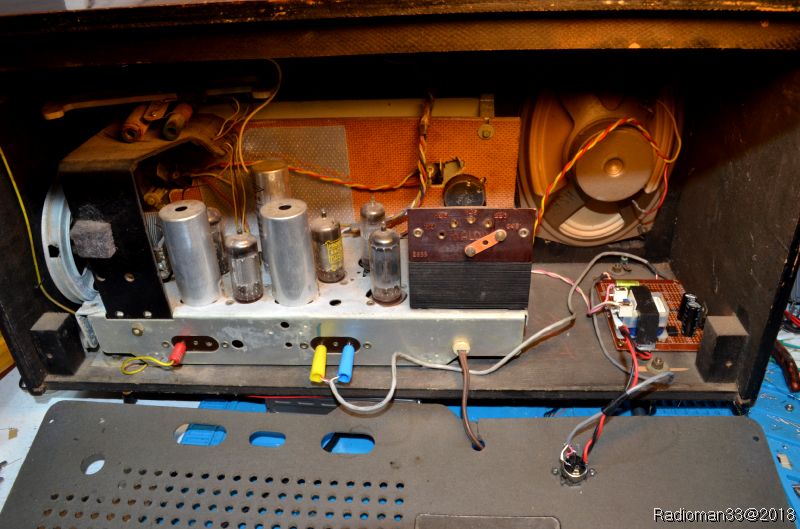

La plaquette trouvera sa place derrière le haut-parleur :

Dsc 0092

Là aussi, le câblage passera par une embase DIN 5 broches fixée à l'arrière du carton :

Branchement du module au poste :

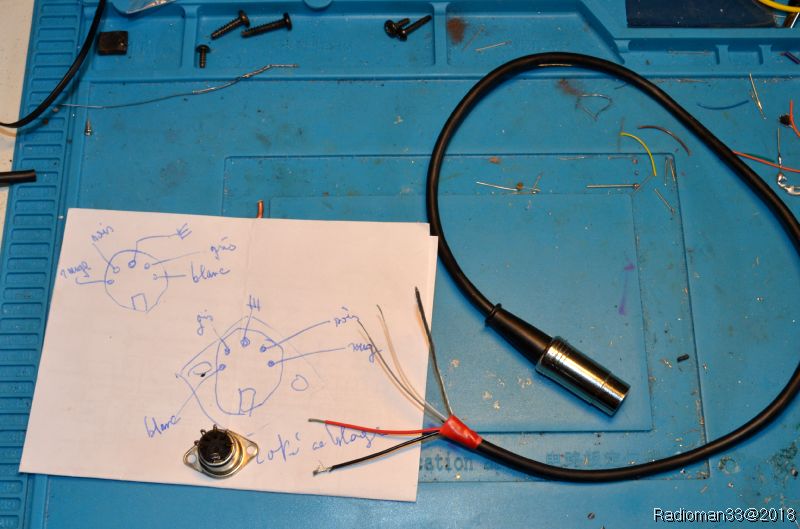

On va fabriquer un petit cordon qui va aller au module :

Dsc 75

Le câble multiconducteur utilisé a été récupéré sur un écran PC hors d'usage.

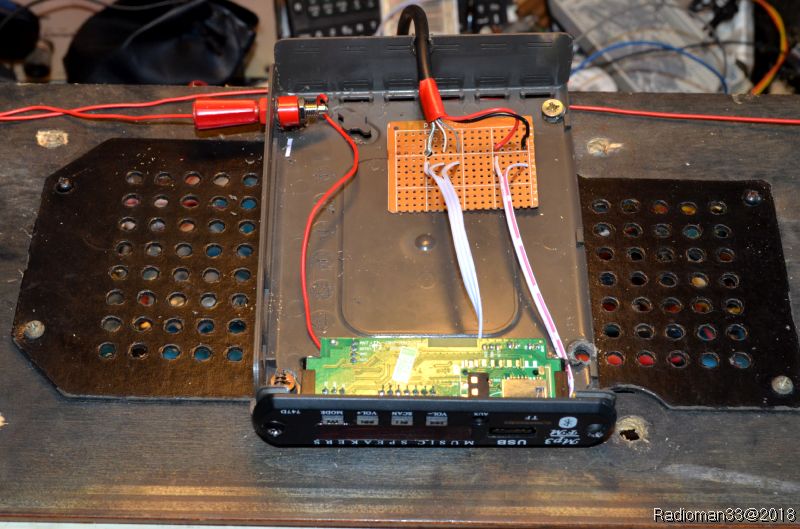

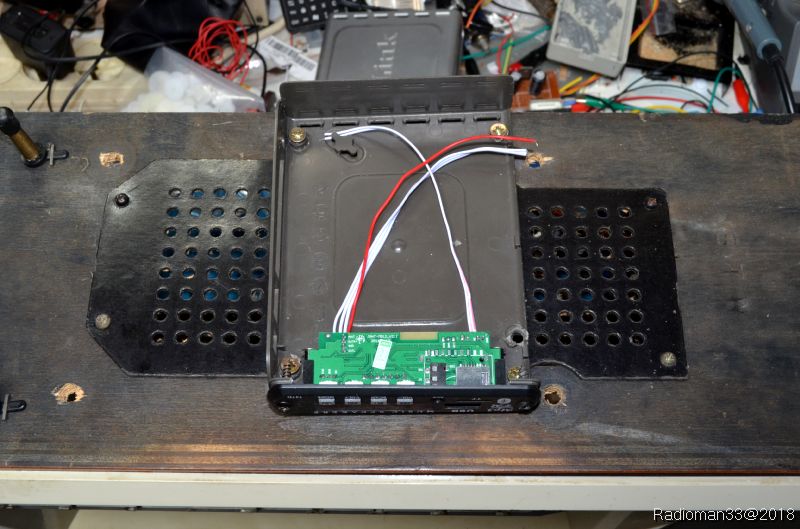

Il reste à monter le module sous le poste:Dsc 76Dsc 78La fiche rouge sur le côté est reliée à l'antenne, faite d'un bout de fil entre les deux pieds arrière.

Les deux nappes de fils fournies avec le module sont assez fragiles, aussi, j'ai utilisé un morceau de plaquette à trous qui sert de relais : elle sera collée ensuite sur le fond du boîtier.

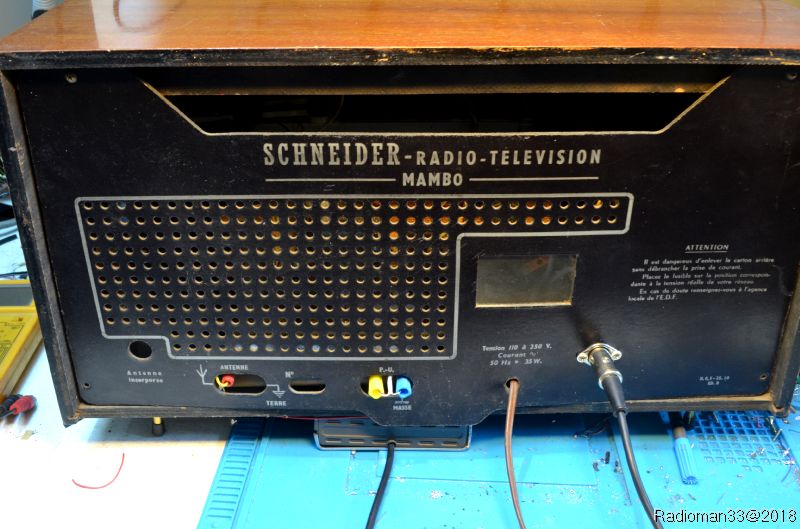

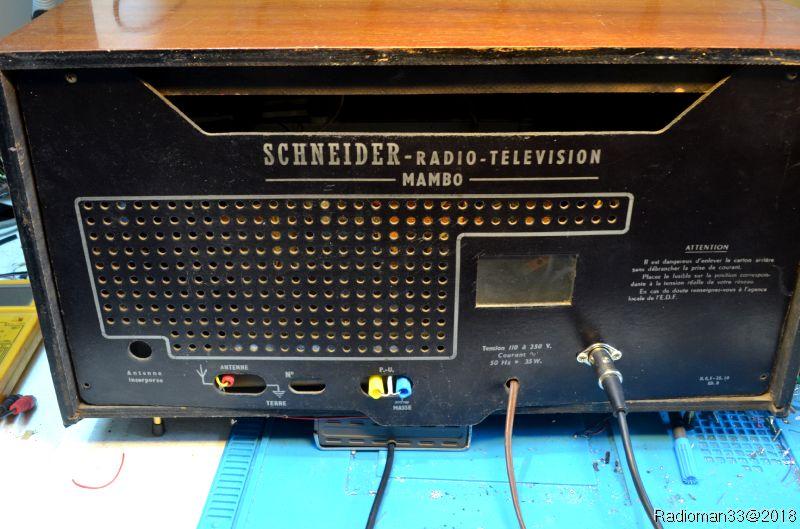

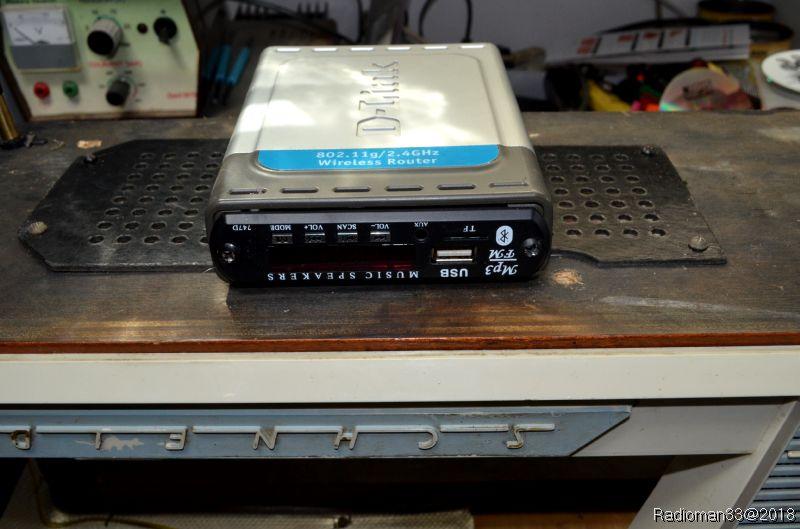

Le tout est monté dans un boitier plastique provenant d'un vieux modem AdslDsc 0062Il ne reste plus qu'à relier la fiche DIN mâle du cordon à l'embase fixée sur le panneau arrière.Dsc 0093

Comme on peut le constater les modifications sont réduites au strict minimum, le poste fonctionne toujours en PO/GO/OC/BE..!

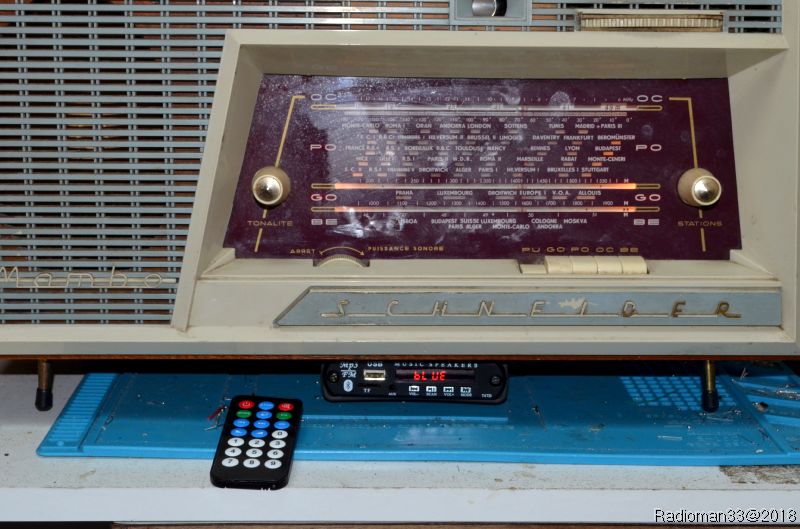

J'avais peur que l'emplacement sous le poste ne soit pas favorable aux ondes "Bluetooth", mais cela fonctionne parfaitement !Dsc 112

Le boitier est fixé environ 3cm en retrait, il est dans l'alignement des pieds… Il reste toutefois très lisible !

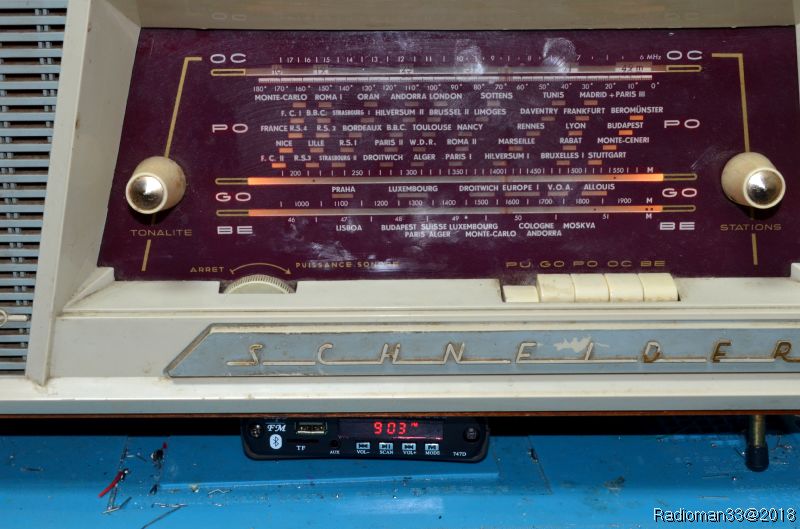

Ecoute de la FM:

Dsc 124

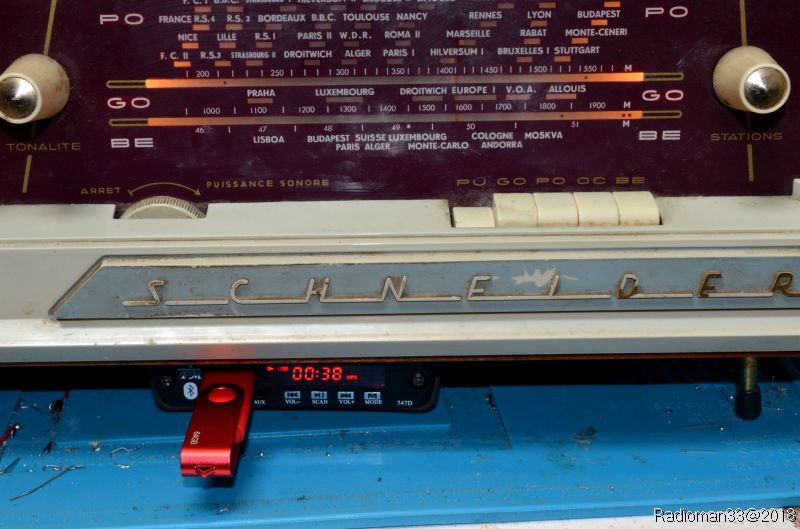

Et d'une clef USB :

Dsc 0126

Avec une petite vidéo:

On va poursuivre les essais, à noter que l'œil magique est très sombre, problème hélas fréquent sur les EM81 : je vais essayer d'en trouver un plus nerveux.

ATTENTION !

si vous souhaitez écouter les PO/GO/OC avec le poste ainsi modifié, il faut prévoir une coupure de l'alimentation du module, car comme tous les montages à µ-processeurs, c'est un énorme générateur de parasites sur les bandes hF :

Pour cela, on peut :

Soit utiliser un contact libre sur la touche "P.U" pour les postes à clavier,

soit monter un interrupteur à l'arrière pour les autres !
