Transformer une épave de SONORA F7 en enceinte bluetooth télécommandée

Après le montage de son poste il y a maintenant deux ans :

Le poste de Tom

Avec Tom, on s'attaque à un nouveau challenge !

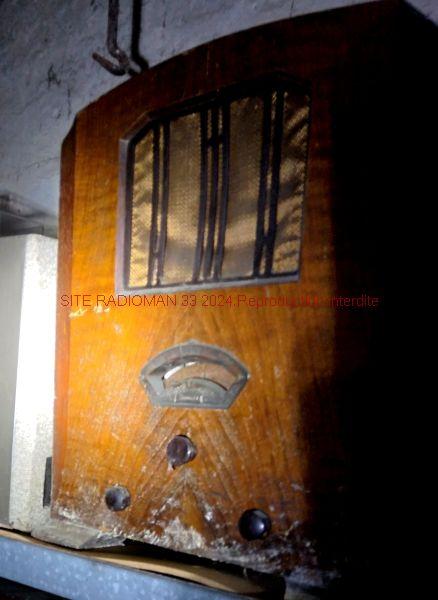

On a trouvé dans le garage une épave de poste SONORA F7 des années 30 qui y pourrissait lentement !

SonoraIl n'est pas en bon état, la caisse a bien moisi sur le bas, le placage s'effrite de partout, et comme on va le voir le châssis a servi pour récupérer des pièces pour restaurer d'autres postes !

On a commencé par le nettoyer… un peu :

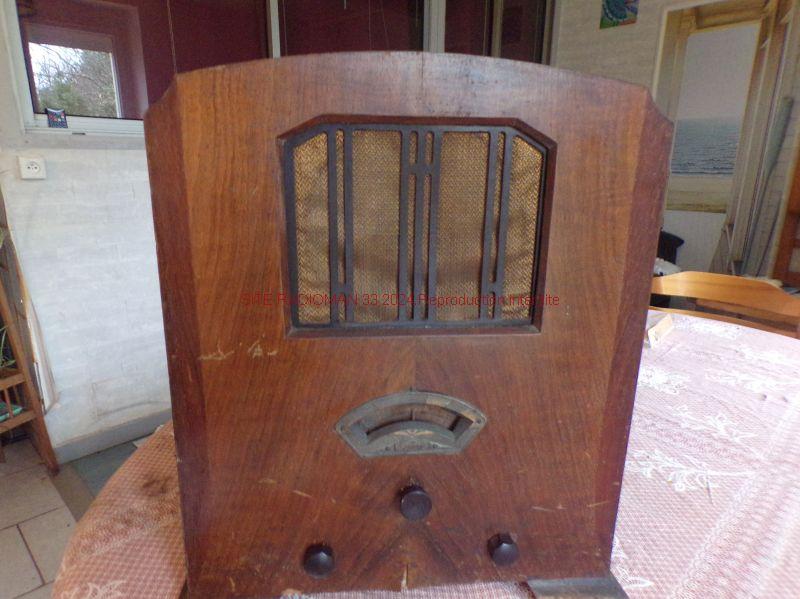

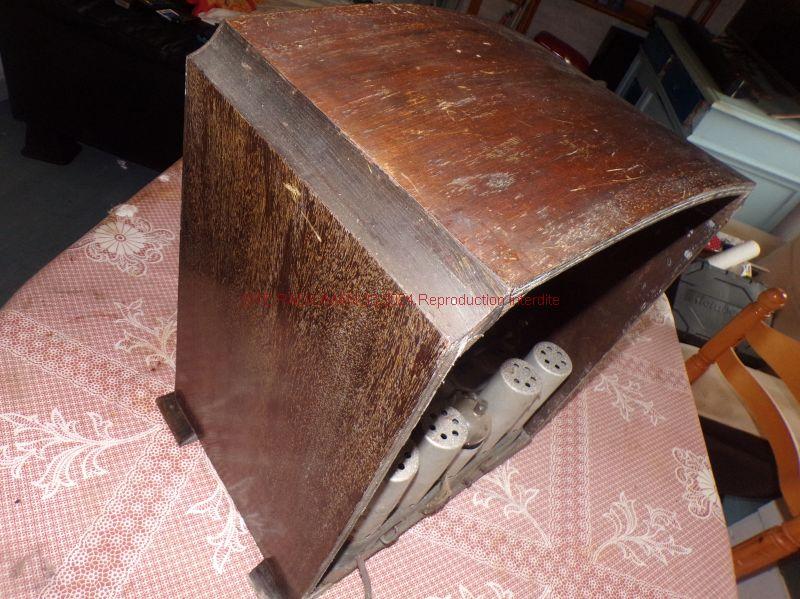

100 0928100 0920En premier, on enlève la moisissure avec une éponge humide :

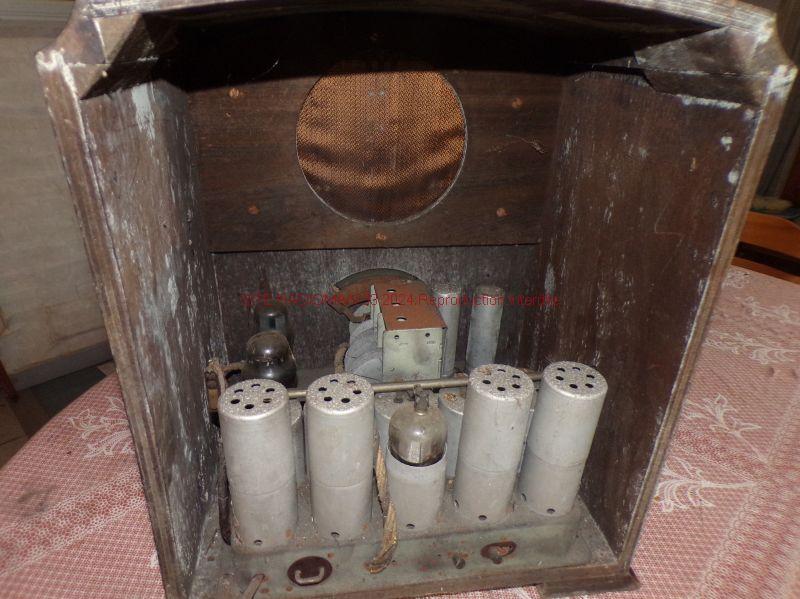

100 0922

Que ce soit à l'extérieur ou à l'intérieur, il y en a partout !

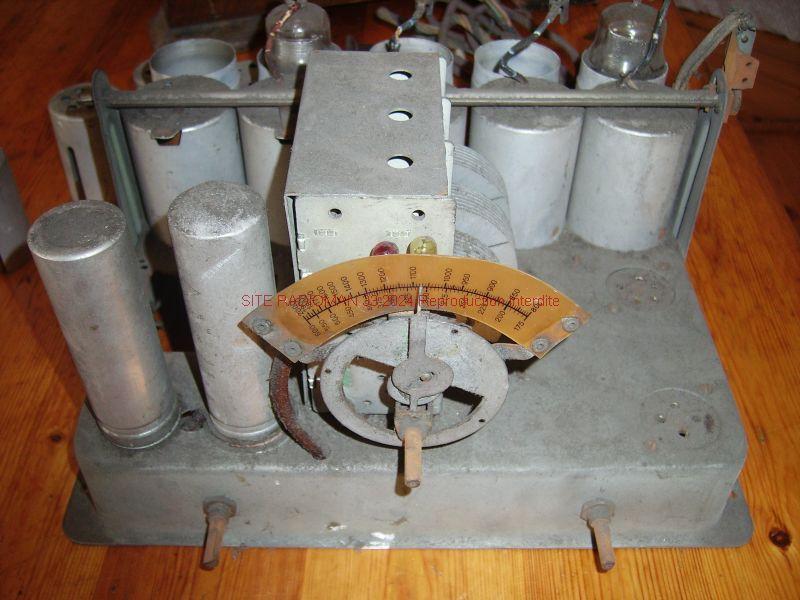

On aperçoit le châssis, enfin ce qu'il en reste, il manque le transformateur d'alimentation, une self de filtrage, l'hautparleur est absent…Imgp5624 Il manque des lampes et le bloc de condensateur variable est complètement grippé par l'oxydation…

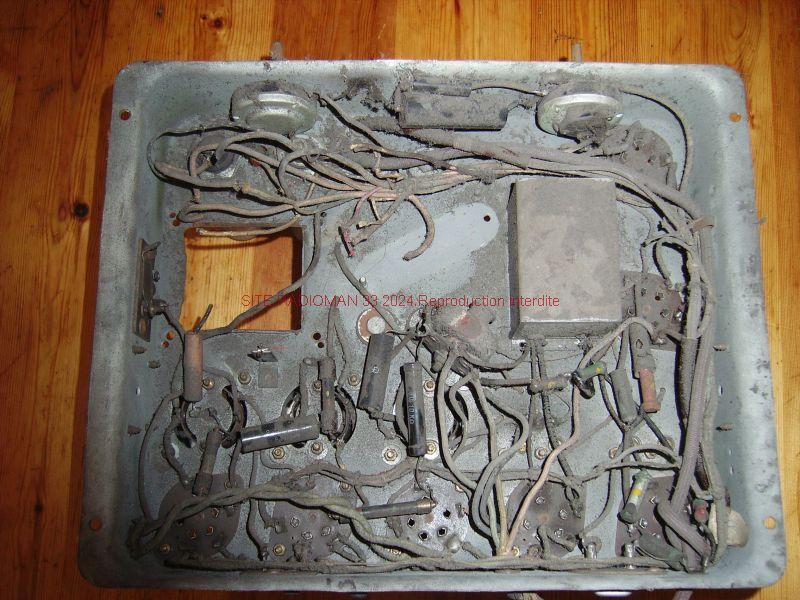

Imgp5622Dessous de nombreux fils coupés et les deux potentiomètres sont grippés.

Le châssis en l'état va rester en place dans la caisse pour la déco, car nous avons simplement prévu de transformer ce poste en enceinte Bluetooth avec un hautparleur neuf et une électronique moderne adaptée à la fonction désirée.

Alors, on va faire quoi ?

1- En premier, il faut rendre à la caisse en bois toute sa splendeur.

2- A la place de l'hautparleur d'origine, on va monter un hautparleur de qualité HIFI.

3- Ensuite, on va découper un panneau arrière sur lequel on va fixer le circuit électronique moderne

4- Enfin, on va intégrer dans le poste une alimentation 12v pour alimenter le module et quelques leds d'éclairage.

5- On prévoira la mise en route de cette alimentation par un bouton en façade.

Voilà pour le travail à faire : avec Tom, reste plus qu'à se mettre au boulot !

En premier, la caisse en bois :

après un premier nettoyage :

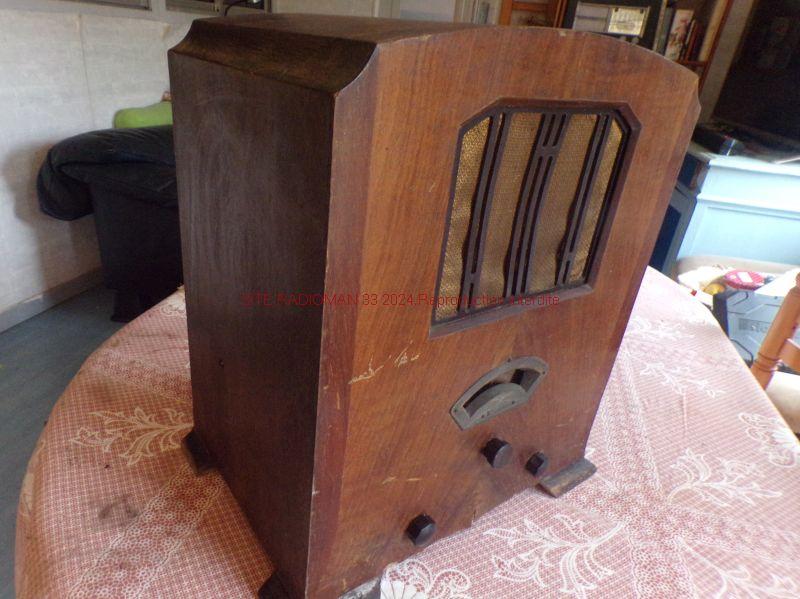

100 0921Elle a meilleure allure, mais le placage se décolle sur la partie inférieure et il y a de nombreuses imperfections un peu partout.

On l'a donc confié à un spécialiste, notre ami Luc, qui va nous en faire une presque neuve !

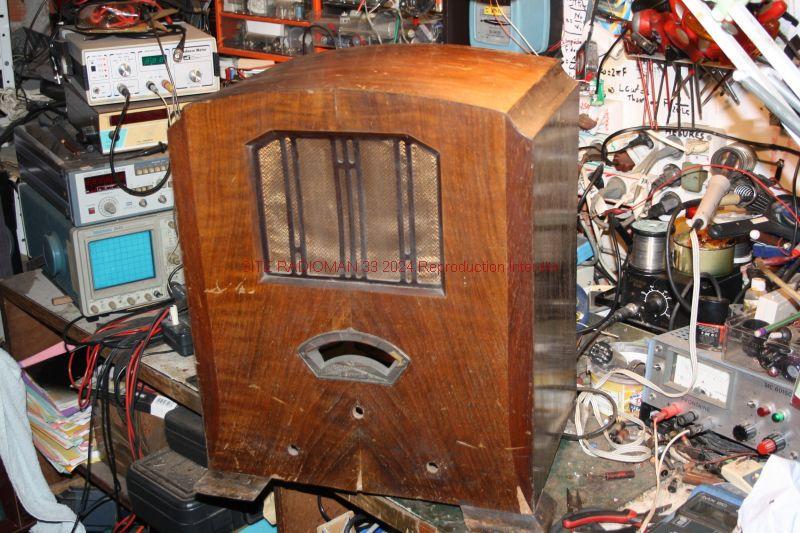

Img 6417

Le bébé est arrivé dans son atelier !

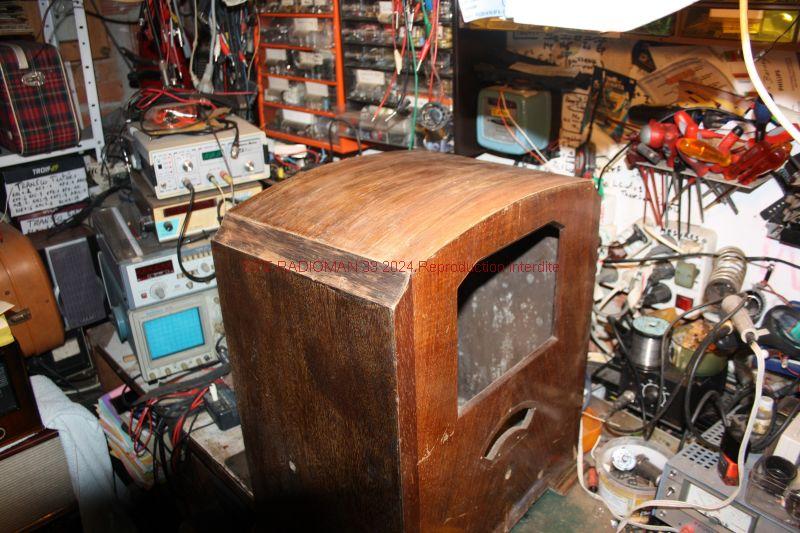

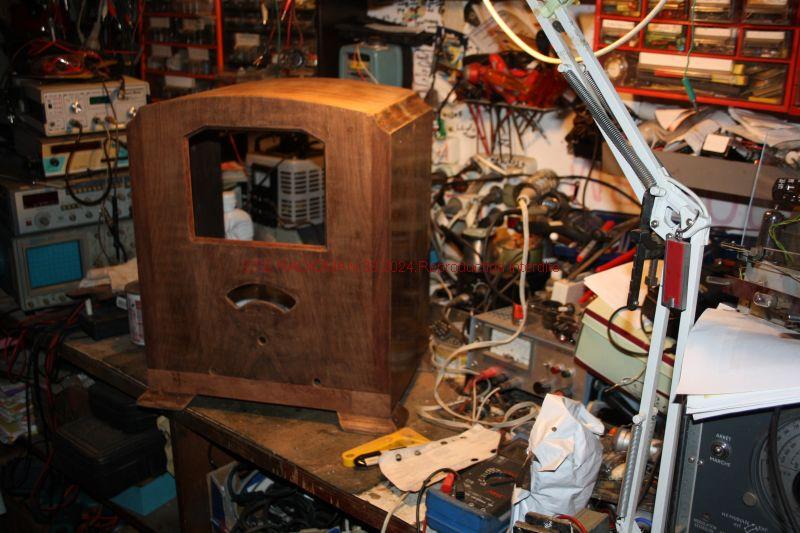

Img 6418Img 6420Ponçage et mise en place d'une bande de placage sur la partie basse.

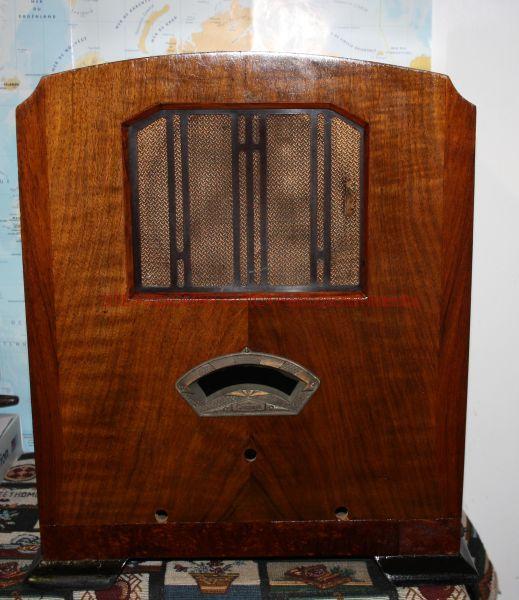

Img 6421Premières couches de vernis et remontage de la grille HP et de l'enjoliveur de cadran.

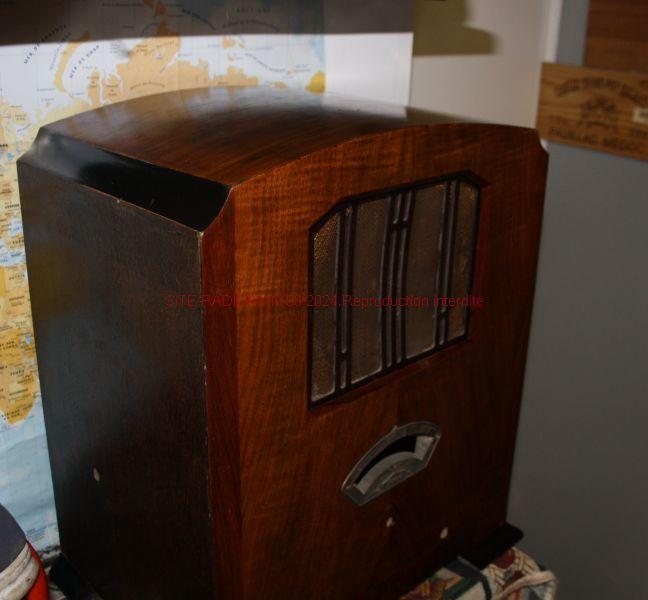

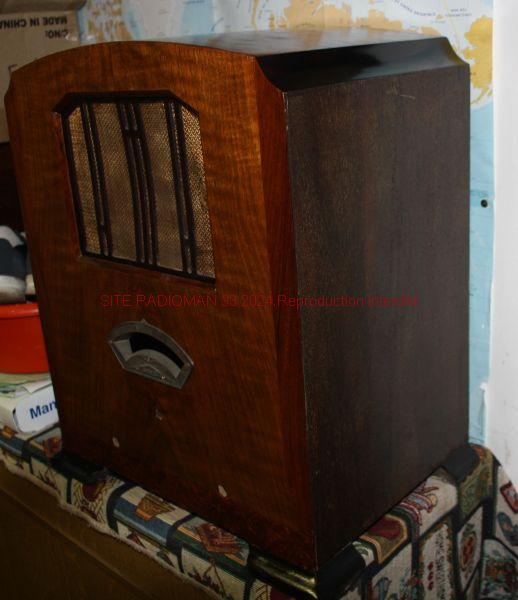

Img 6422Img 6423

Il a une autre allure !

En attendant le retour de la caisse, on a un peu réfléchi au module électronique que l'on va y intégrer :

On a finalement choisi celui-ci :

LIEN POUR LE MODULE Bluetooth

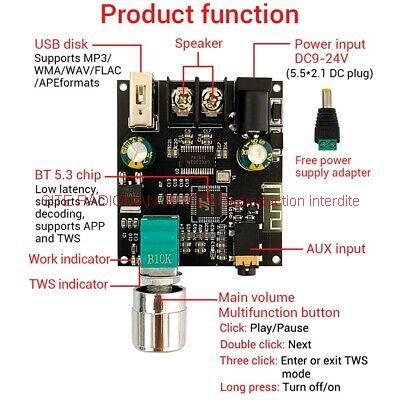

MODULE WUZHI ZK 301 B

1 4


Caractéristiques :


1. Fabriqué en matériaux de haute qualité, durable et pratique
2. Prise en charge de TWS pour former une boîte de paires sans fil, devenant instantanément un système de "son stéréo" à canaux gauche et droit
3. Prise en charge des formats MP3/WMA et WAV/FLAC/APE sans perte
4. Le nom Bluetooth du produit peut être modifié, ce qui facilite l'identification de plusieurs produits
5. Large gamme d'applications, adapté aux haut-parleurs 4-8 ohms, 5-30W

Paramètres :
Modèle : ZK-301B
Nom : Module de carte amplificateur audio Bluetooth 30W mono
Version Bluetooth : 5.3
Distance de transmission Bluetooth : 15 mètres
Entrée audio: Bluetooth + AUX + lecteur USB + carte son USB
Sortie audio : Mono 30W
Alimentation adaptée : DC9-24 V, 3A (ne peut pas être connecté au courant alternatif)
Haut-parleur adapté : 4-8 Ω, 5-30w
Volume total avec bouton :
Cliquez sur: Lecture/Pause
Double clic: Piste suivante
Trois frappes: entrer ou quitter le mode TWS (appairage avec un second module)
Appuyez longuement : allumer/éteindre
Mécanisme de protection : connexion anti-retour d'entrée, surtempérature, surintensité, court-circuit, protection antistatique.
Caractéristique en vedette : Support pour Wuzhi Audio APP :Modifier le nom Bluetooth, les paramètres de mot de passe, le réglage du volume de la tonalité d'invite, la tonalité d'invite marche/arrêt, la chanson d'aide au sommeil, la mise à niveau du micrologiciel, etc. La fonction d'appariement des haut-parleurs et la fonction véritable sans fil permettent de combiner deux ensembles d'enceintes en haut-parleurs de canal gauche et droit, offrant une meilleure sensation de positionnement spatial.

Comme on peut le voir, on a dans ce petit module tout ce qu'on a besoin pour notre transformation en enceinte Bluetooth  et tout cela pour la modique somme de 8€ port compris !

Il comporte un amplificateur mono de 30 watts maxi, et peut fonctionner seul : c'est le but initial !

Toutefois, il possède une fonction intéressante (TWS) : on peut l'appairer avec un autre module monté dans une autre enceinte et ainsi fonctionner en stéréo…

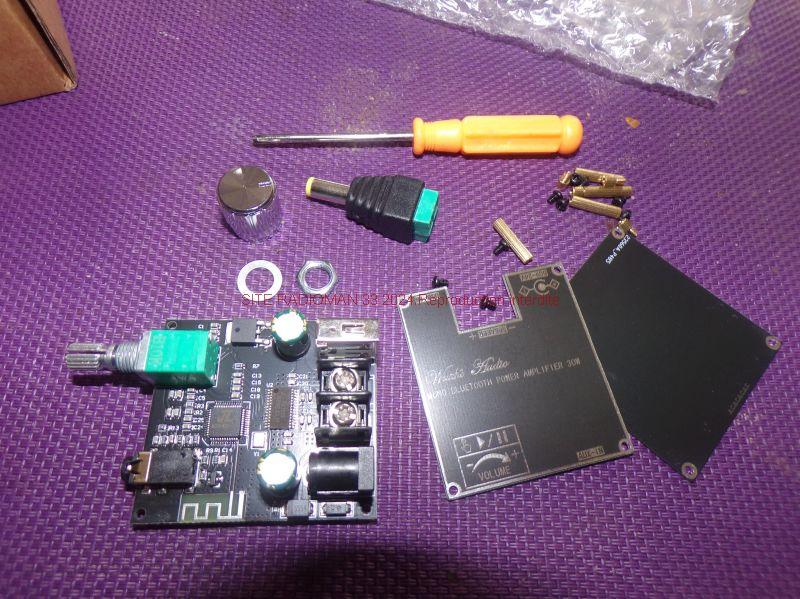

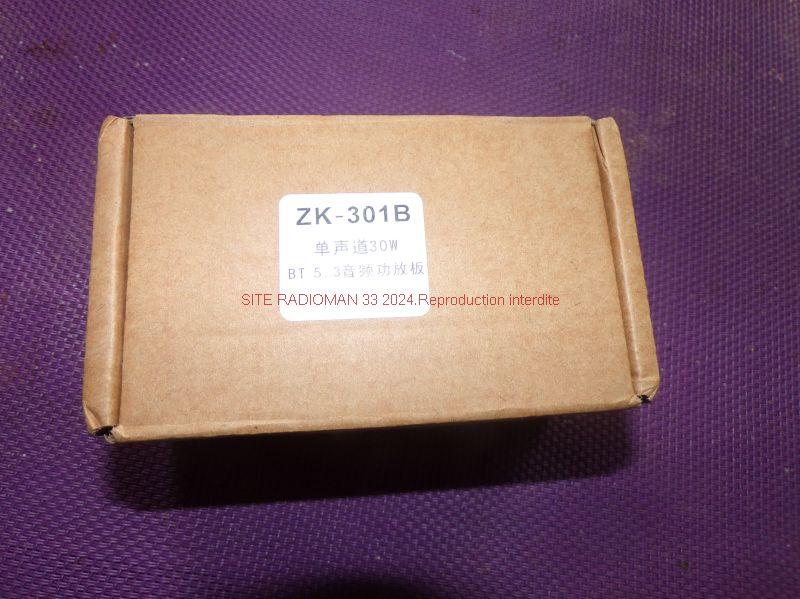

Ce matin le petit module Bluetooth est arrivé :

100 1076100 1079Il y a juste un peu d'assemblage à faire pour monter le boitier, mais le tournevis est fourni… !

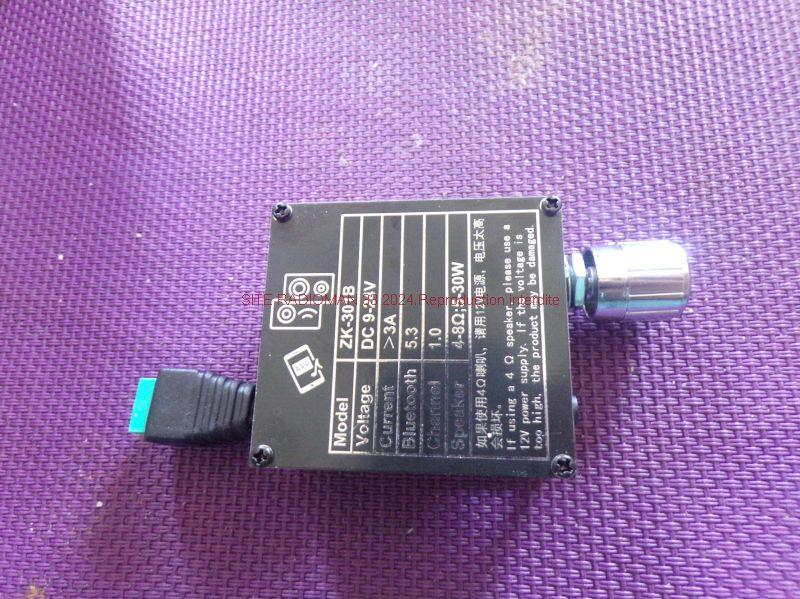

100 1094Et voilà, il est prêt à être installé sur le panneau arrière.

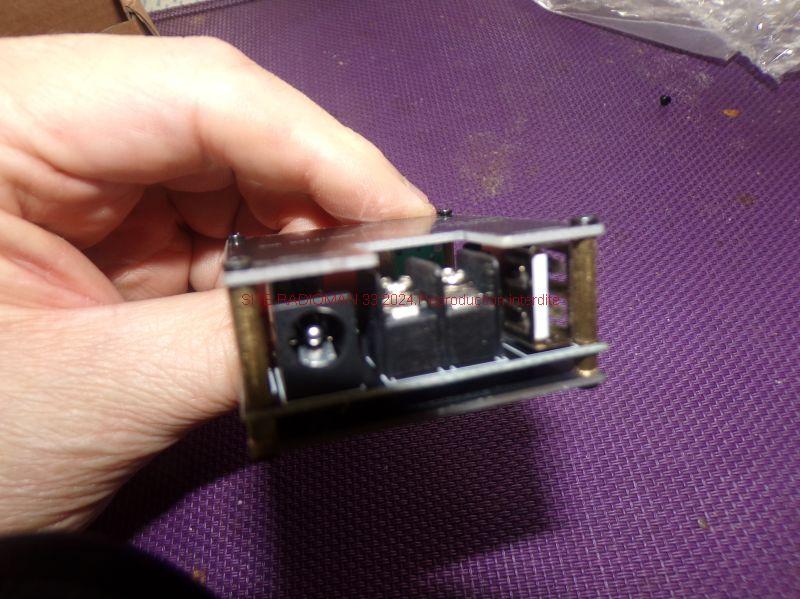

100 1103

À l'arrière : branchement alimentation et bornes du haut-parleur.



À propos du haut-parleur, Luc m'a dit qu'il en fallait un de 21 cm de diamètre !

J'ai donc fait quelques recherches…

Étant donné qu'on ne peut en caser qu'un seul, il faut trouver un modèle "large bande" pour une bonne reproduction du son.

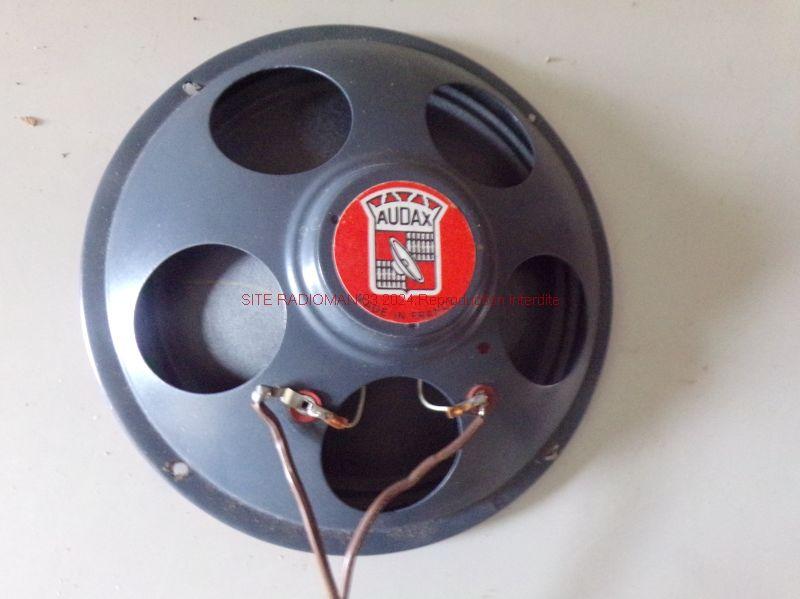

J'avais en stock quelques modèles de chez "AUDAX" dont celui-ci :

100 1188

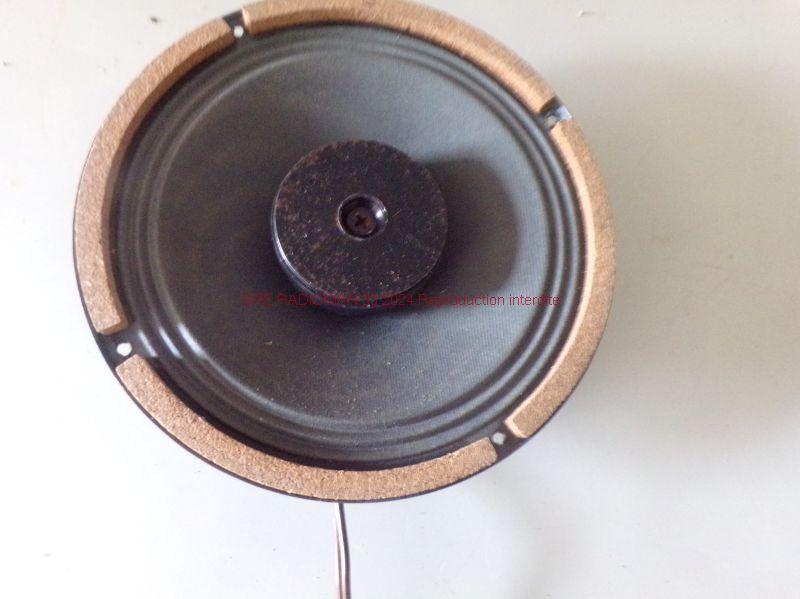

C'est un 21 cm inversé (l'aimant est coté membrane) ces modèles étaient souvent montés dans les électrophones :

100 1189Je vais pouvoir le fixer dans ma caisse avec quatre vis.

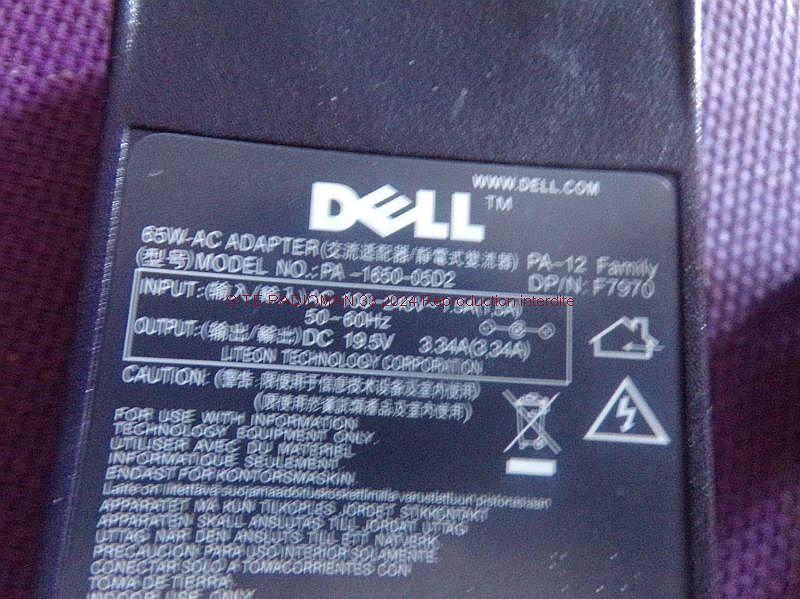

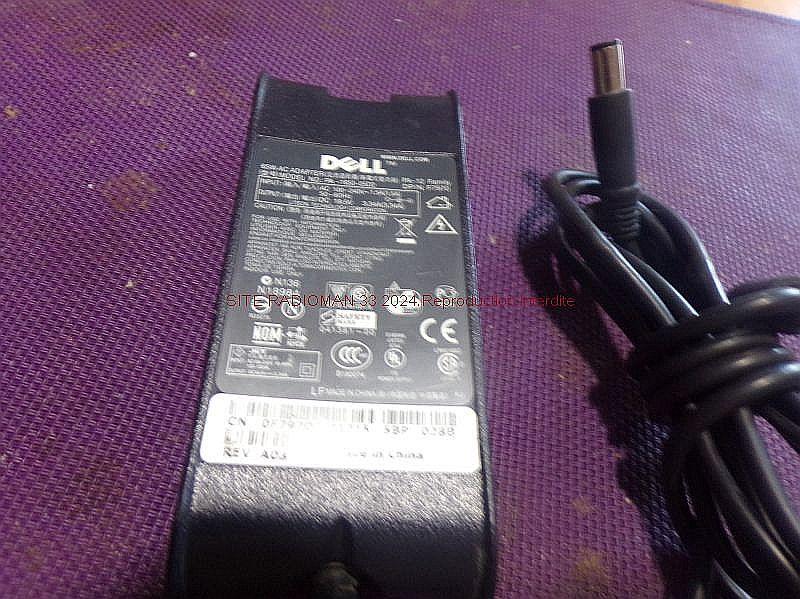

Pour alimenter le module, j'ai trouvé à Emmaüs cette alim Dell qui délivre 19,5 V sous 3,5 A , cela devrait suffire n'ayant pas l'intention de sonoriser une grande salle:

100 1842100 1847

Cette alimentation sera mise en route par un bouton en façade.

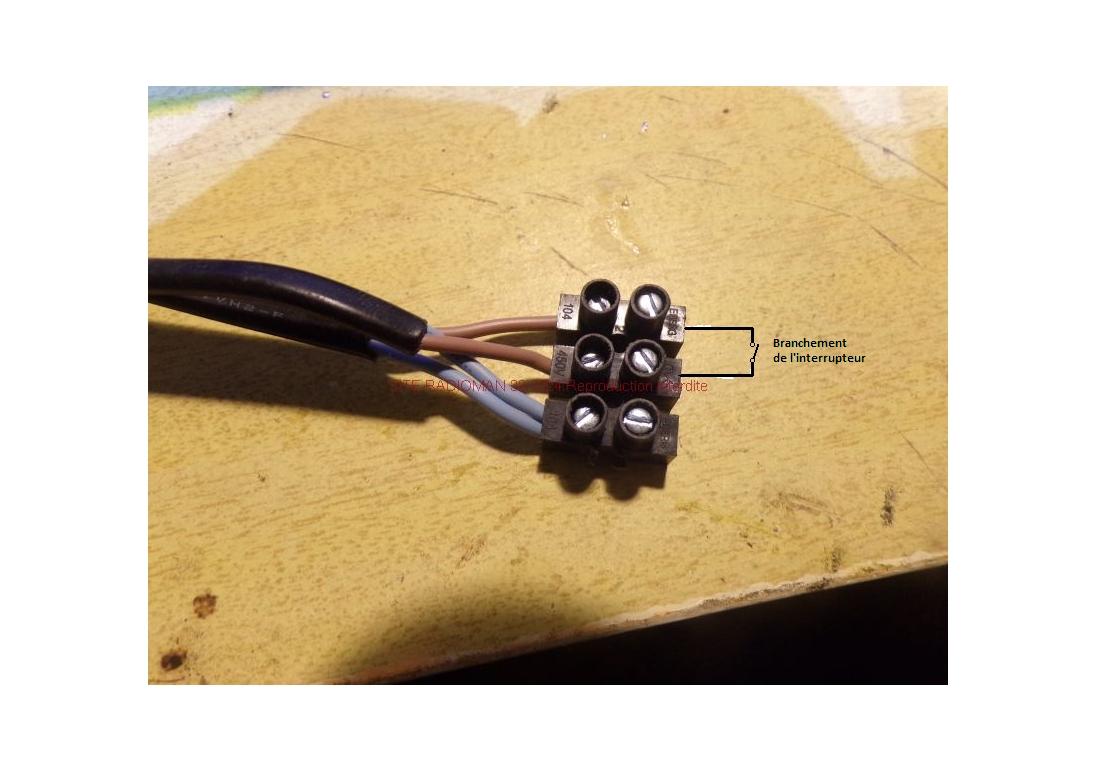

Pour cela, un petit domino est monté sur le cordon secteur :

100 1272 inter

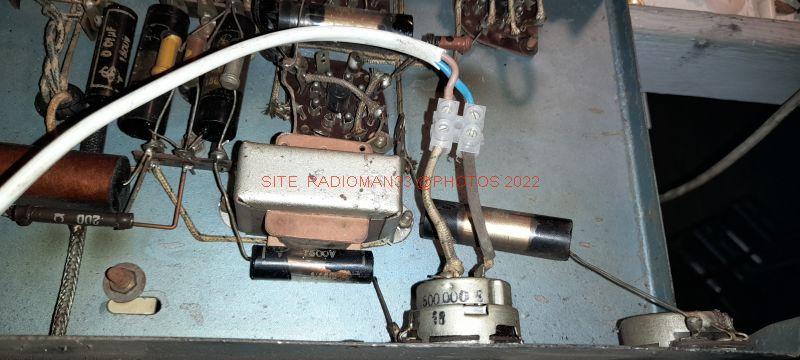

On avait espéré récupérer le potentiomètre d'origine comme sur le poste de Tom:

20220722 102545

Mais il est complètement oxydé au point qu'il a fallu le détruire pour l'enlever du châssis.

On a donc pris un potentiomètre neuf : la valeur importe peu, car on va utiliser que la partie "Interrupteur" :

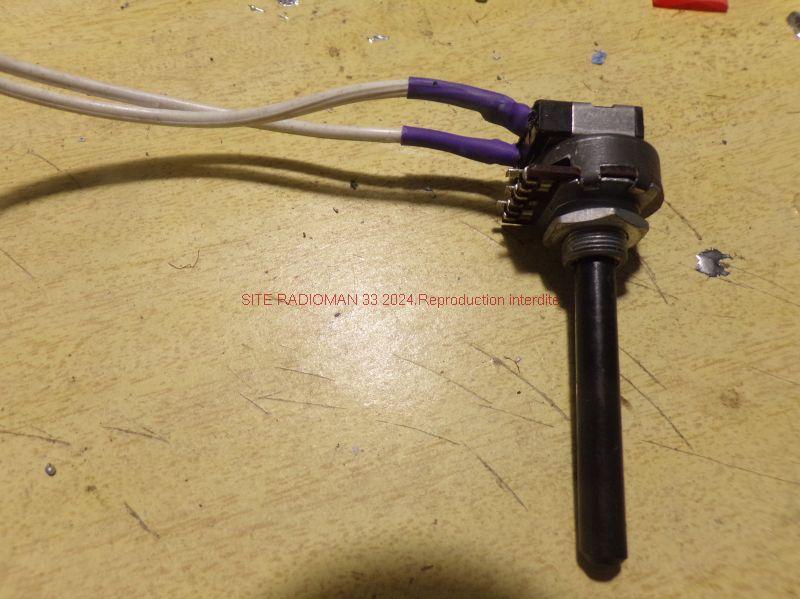

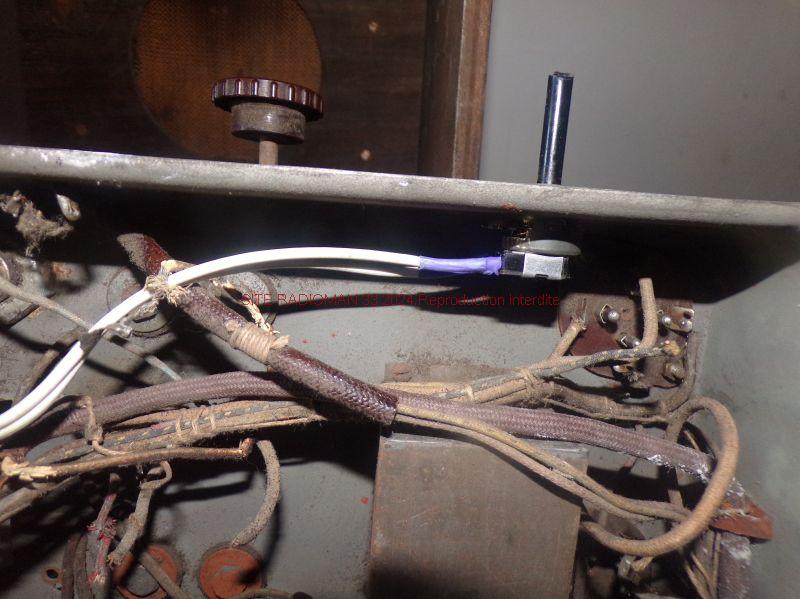

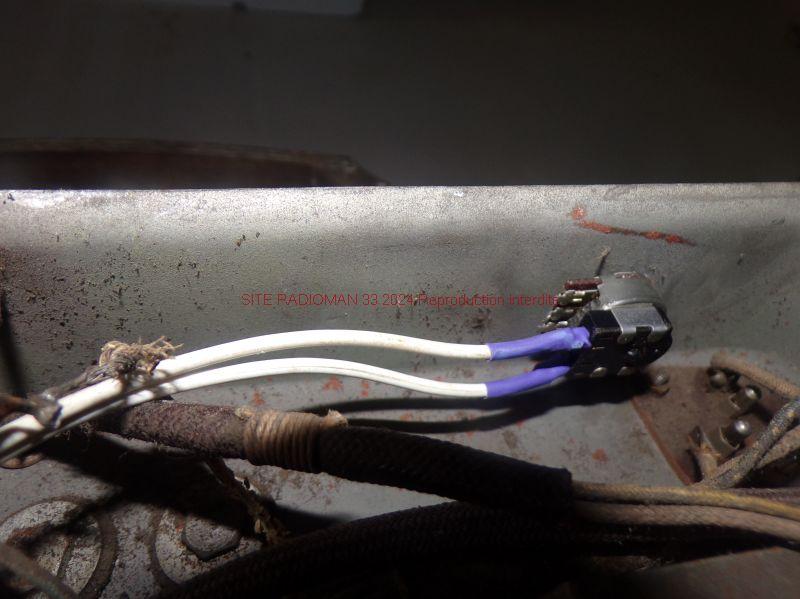

100 1225On a soudé deux fils sur les cosses et recouvert de gaine thermo puis, on l'a monté à la place de l'ancien :

100 1237100 1240Le fil blanc sera branché sur le domino de l'arrivée secteur comme on va le voir par la suite !

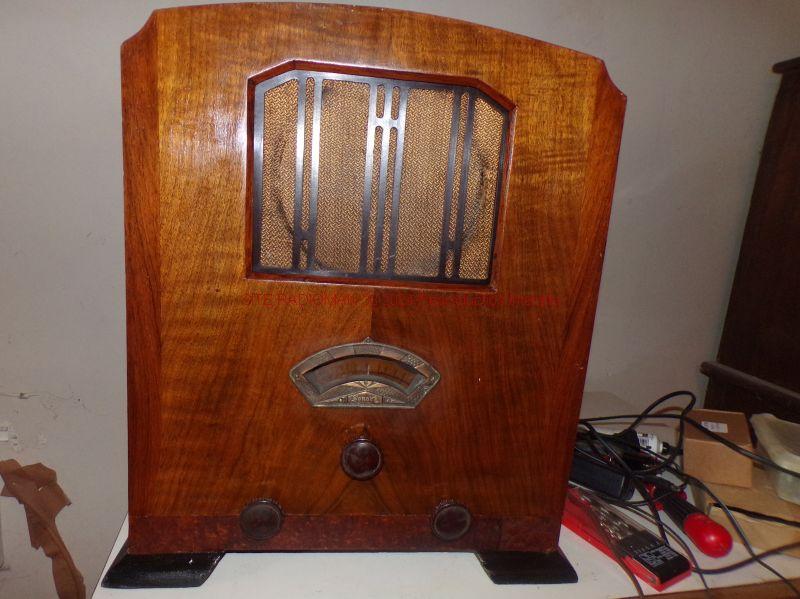

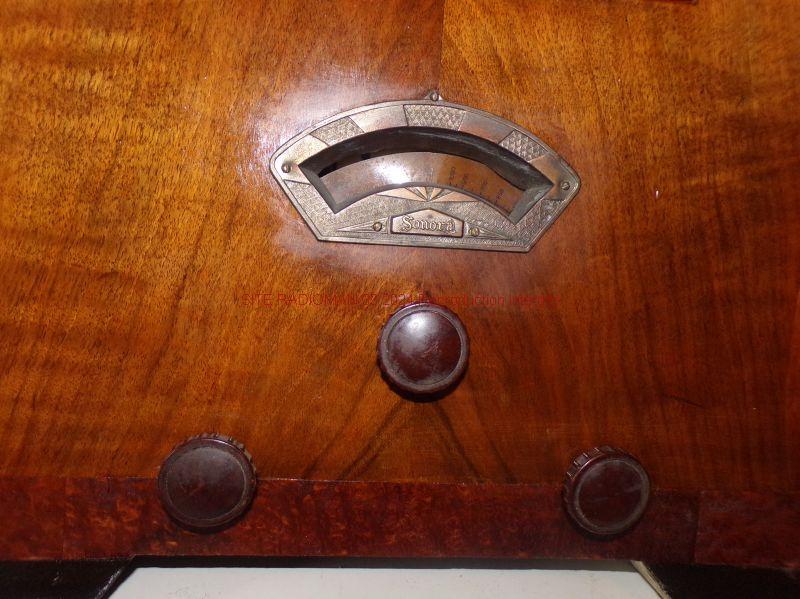

La caisse est revenue et j'y ai essayé trois jolis boutons que j'avais en stock :

100 1260100 1256Notre projet "enceinte Bluetooth" commence à prendre forme, reste à faire le câblage et rajouter un fond…

Avant de tout monter dans la caisse, un premier essai du module sur table, afin de voir s'il fonctionne :

La connexion Bluetooth est immédiate, la puissance sonore est confortable !

J'ai mesuré 19,4 V a la sortie de l'alimentation : elle fonctionne correctement !

On peut continuer le montage



D'abord l'éclairage du cadran :

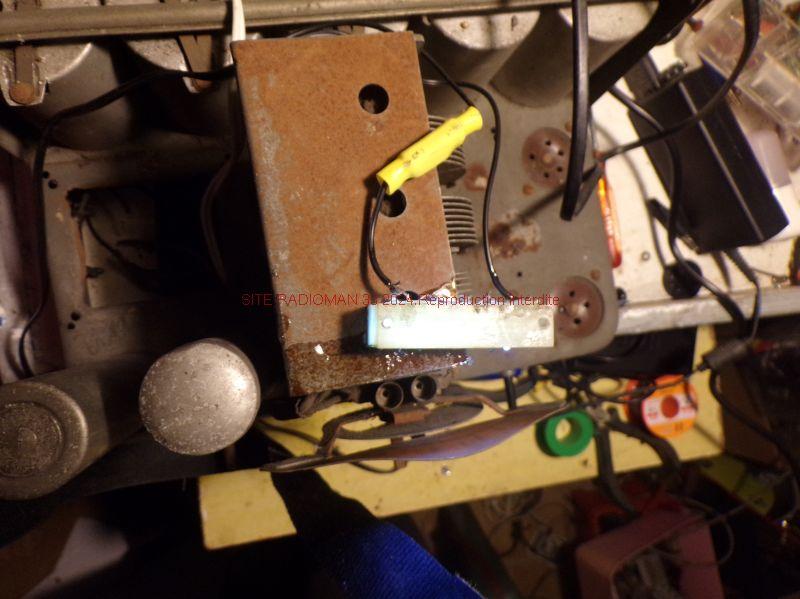

On a essayé diverses solutions et finalement pour obtenir un éclairage à peu près uniforme, on a collé dans un bloc de plexi 5 diodes LED blanches montées en série.

Afin d'avoir un éclairage pas trop fort, on a rajouté en série une résistance de 1,2 K 1W.

100 1283Le tout est collé sur le châssis du condensateur variable.

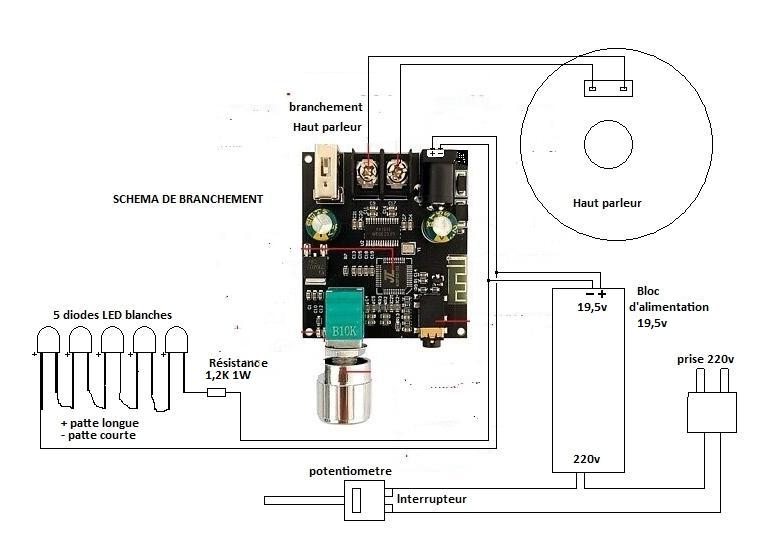

Le câblage des différents éléments va ressembler à ça :

Schema bt alim 1

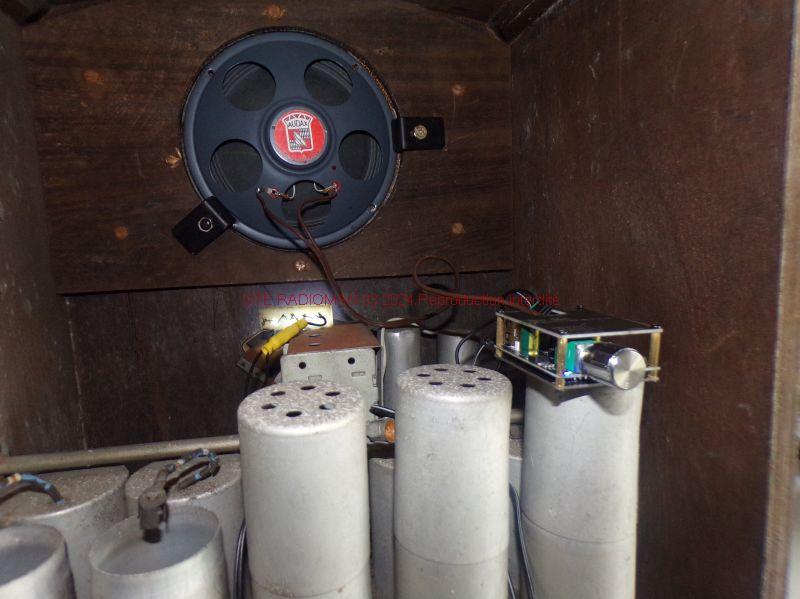

On a tout remonté dans la caisse, branché l'hautparleur et à nouveau fait quelques essais :

100 1291

Le son est très clair, cela fonctionne plutôt bien !

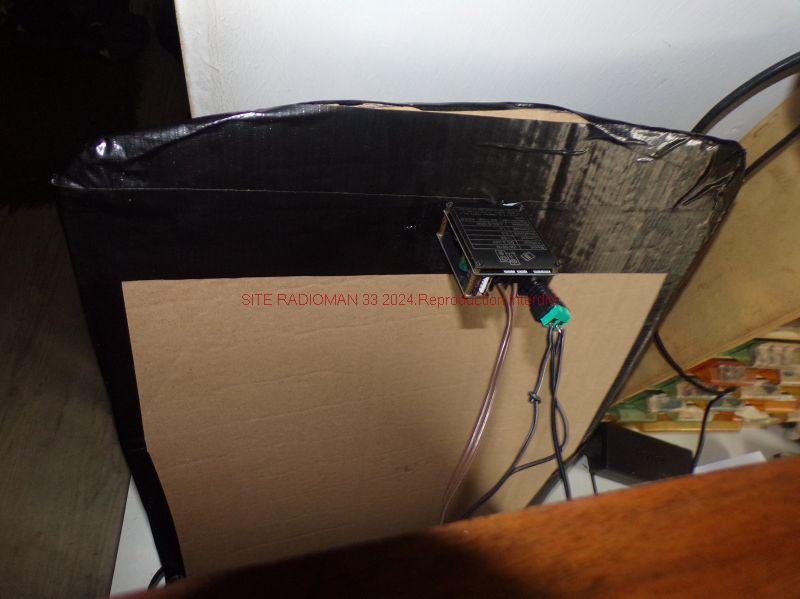

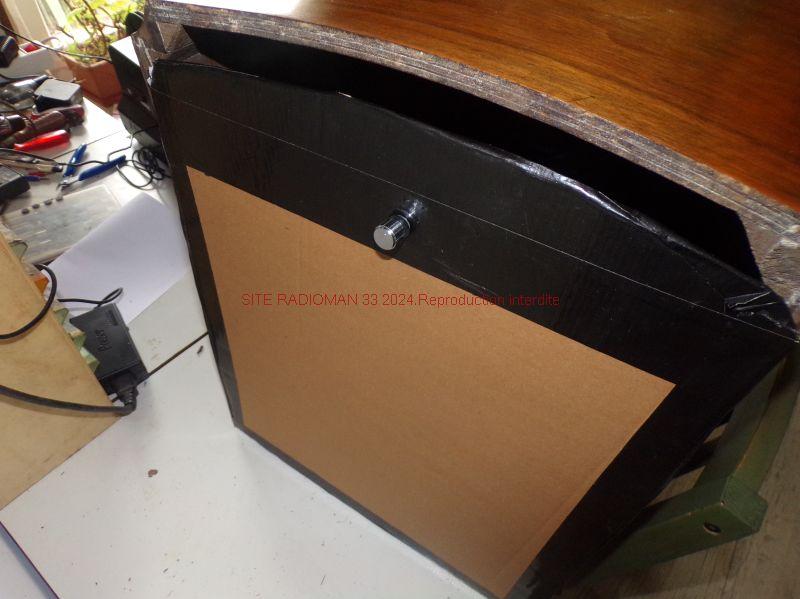

J'ai demandé à Tom de me découper un carton arrière que l'on a bordé de ruban adhésif toilé noir (comme l'autre poste) et on y a fixé le module sur la partie haute :100 1307
100 1305

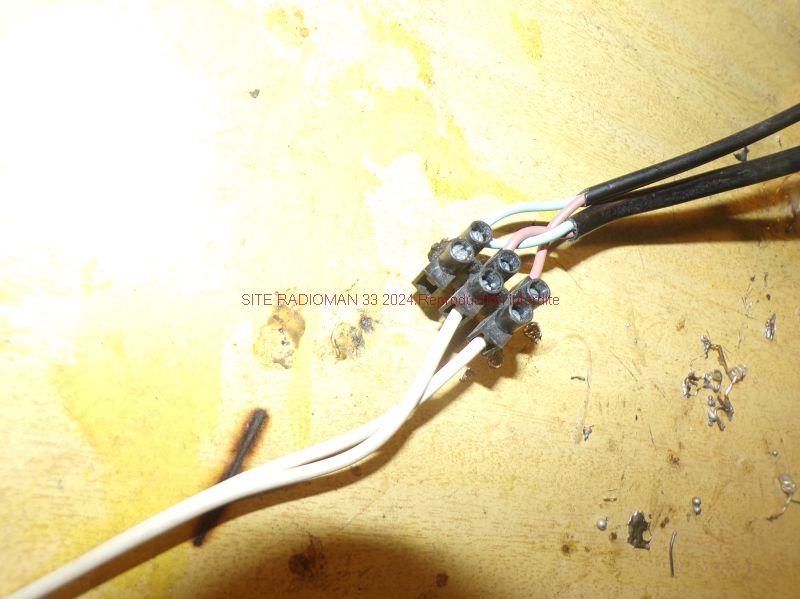

Il reste à brancher le fil blanc de l'interrupteur sur le domino :

100 1293



On visse les trois boutons et on n'aura plus qu'à fixer le carton du fond pour terminer notre belle enceinte Bluetooth !

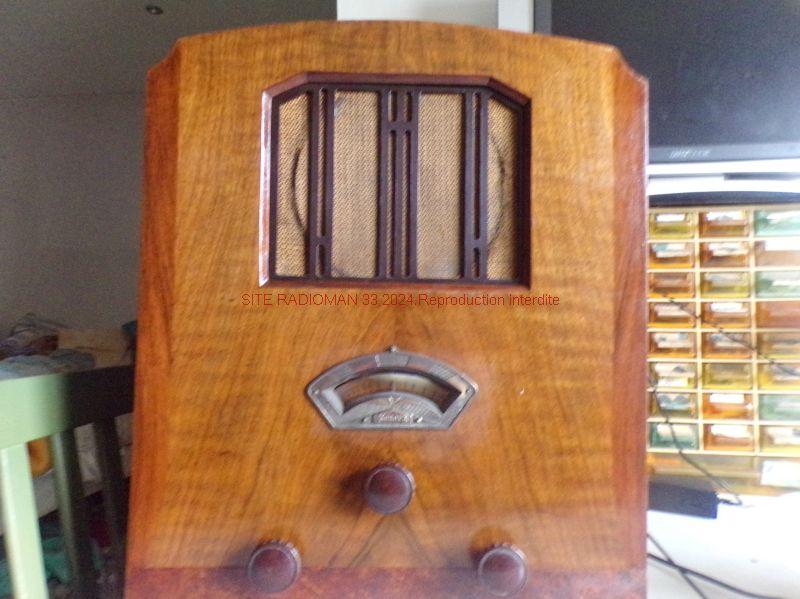

100 1299

Le son est vraiment très bon !



Je vous ai préparé une petite vidéo :



Enfin, la touche finale :

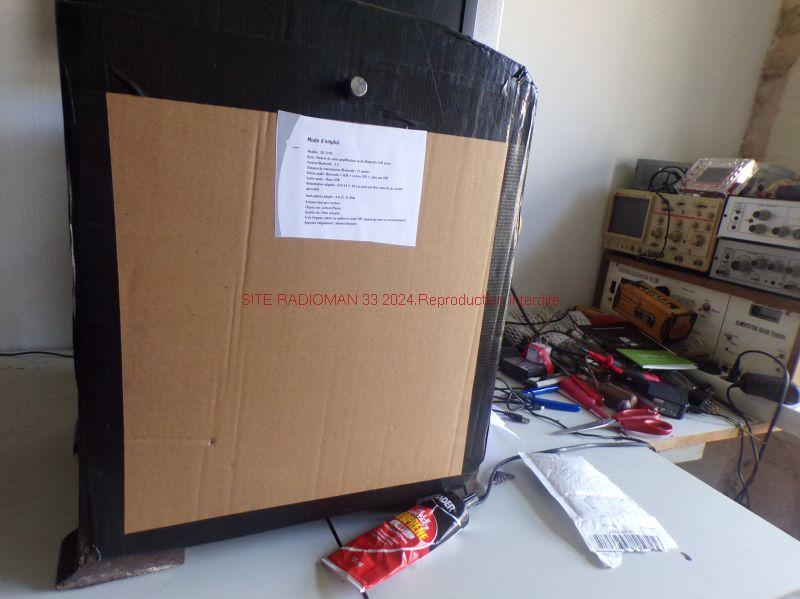

On a collé le mode d'emploi du module sur le carton arrière qui est collé sur l'arrière de la caisse à la colle "contact" Néoprène :

100 1328

Le fait de fermer l'arrière a nettement amélioré le son, surtout dans les basses…



Le prix de revient :

⇒ Le poste se trouvera chez un broc, Emmaüs, ou un vide-grenier pour 10 à 15 € maxi !

On choisira un modèle avec un grand hautparleur (17 à 24 cm de diamètre).

⇒ Le module Bluetooth : 8 € chez AliExpress (voir le lien plus haut !)

⇒ L'hautparleur : environ 15 € chez ALI et moins cher en récup :

Choisir un "large bande" en 4 ohms ou 8 ohms.

⇒ L'alimentation : n'importe quelle alim de PC Portable qui délivre entre 12 et 24 V sous 3 A mini.

Trouvée à 3 € chez Emmaüs !

⇒ Les diodes LED : le sachet de 10 à 1 € chez Ali.

Le reste : cordons, dominos… c'est de la récup !

Le total ne dépasse guère 50 €.



Voilà une belle réalisation qui va trouver sa place dans le séjour !

Encore merci à Luc pour le beau travail réalisé sur la caisse du poste !

---------------------------------------------

Additif juin 2024

Pour Pâques Tom est revenu à la maison avec le poste!

Il me dit:

Dis donc Papy il y a un problème!

A chaque fois qu'on veut écouter la musique il faut se lever pour aller tourner le bouton du poste!

On pourrait pas y rajouter une télécommande?



Et nous voilà repartis pour un nouveau bricolage...

Bon, ça tombe bien car une télécommande,  j'en ai une en stock que j'avais commandée pour un éclairage éxtérieur.

Cela ressemble à ça:

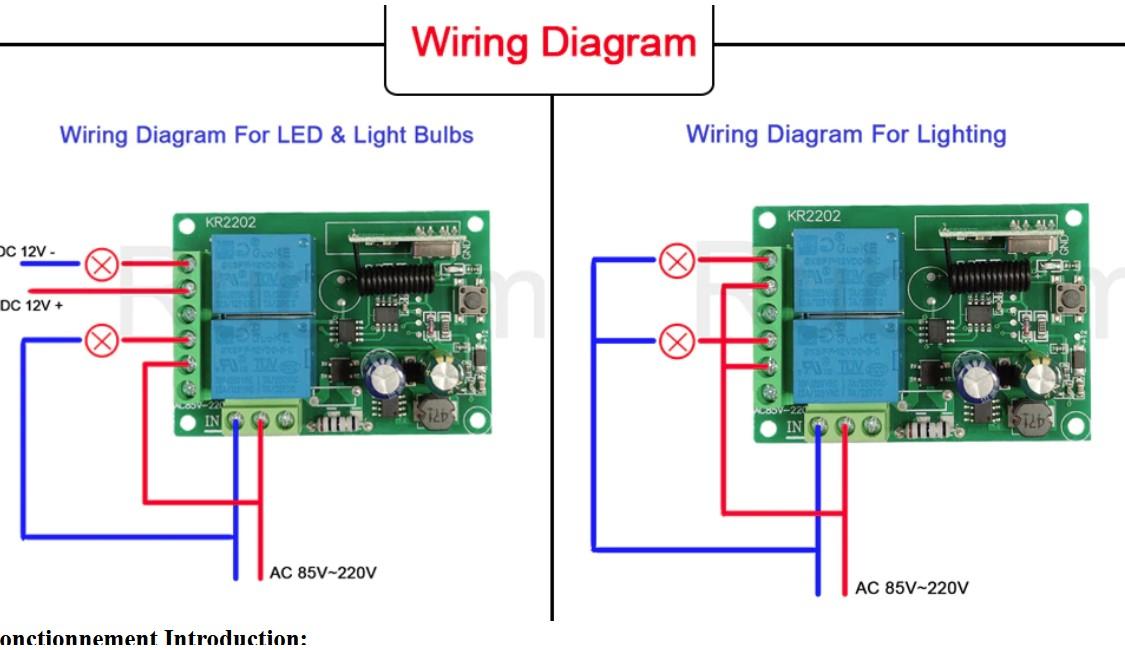

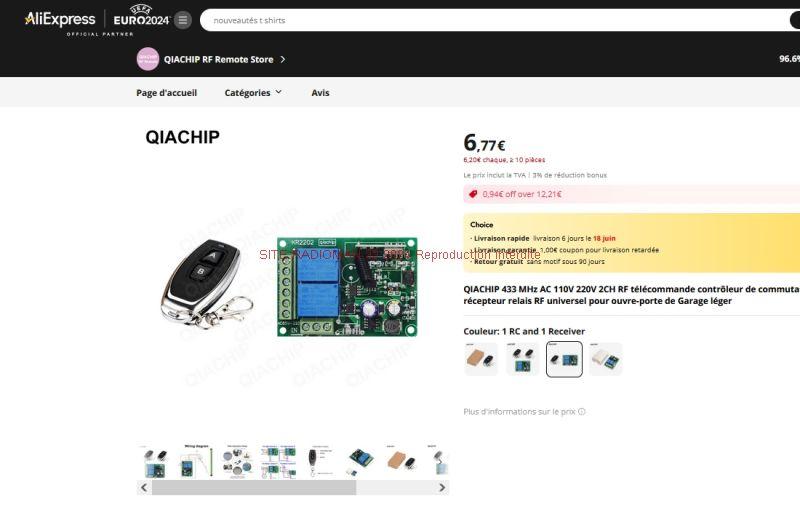

Ali expressOn trouve ce genre de télécommande universelle chez les vendeurs chinois.

Elles fonctionnent directement en 220v et ont de nombreuses possibilités.

Le modèle le plus simple utilisé ici a deux relais qui peuvent commander n'importe quel dispositif et leur prix est dérisoire : environ 8,00€ ...

Telec 01

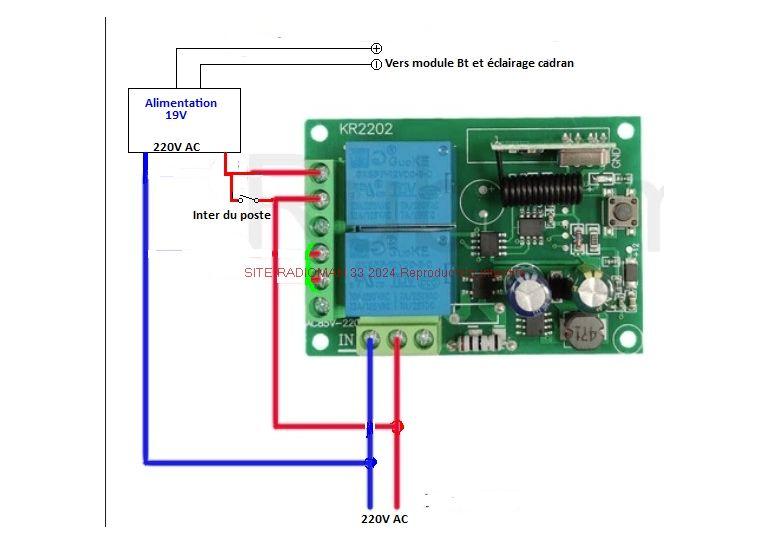

Avec Tom, on a réfléchi à l'adaptation sur notre enceinte et on est finalement arrivé à ce schéma :

Branchement telecommandeLe contact du relais est branché en parallèlle sur l'interrupteur du poste, ainsi on pourra toujours l'allumer manuellement si on a égaré la télécommande !

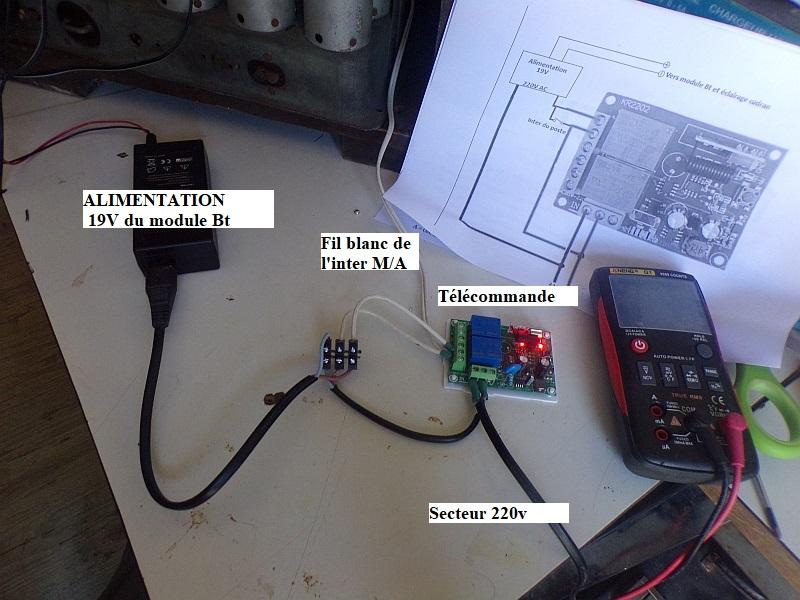

Voilà le montage "sur table" avant son intégration dans l'enceinte : 100 1492

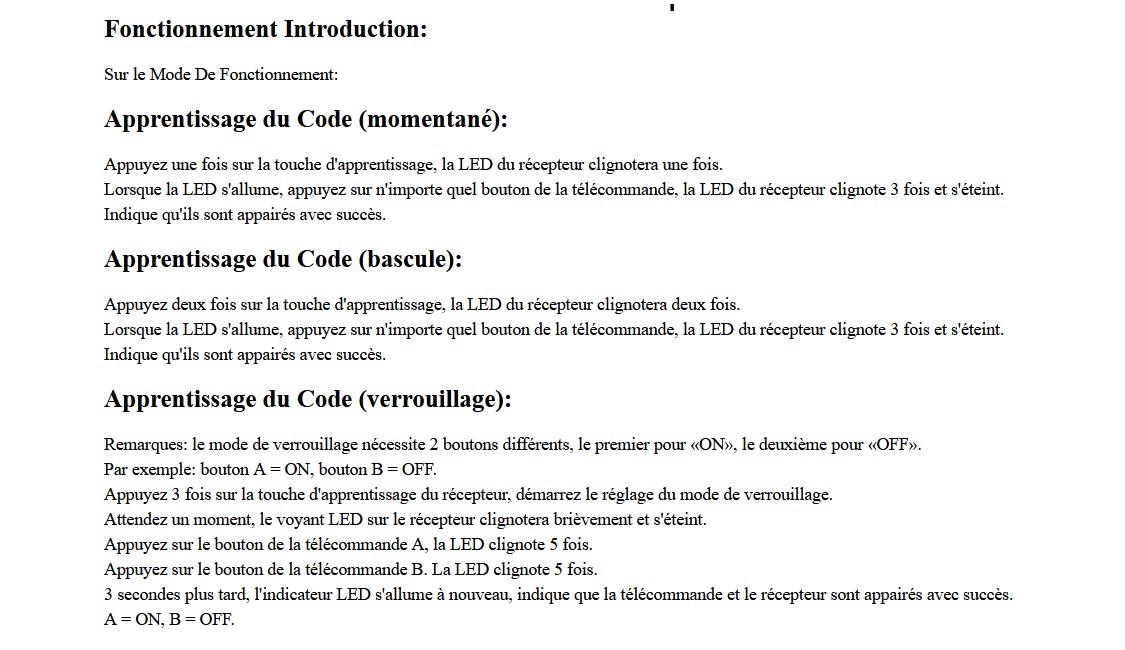

Une fois programmée, la télécommande fonctionne parfaitement : Telec 02

bouton "A" ⇒ Marche

bouton "B" ⇒ Arrêt

Nous avons maintenant une enceinte Bluetooth télécommandée !

Et pour terminer une vidéo du fonctionnement :
