Boitier module PU, Bluetooth, USB, SD

J'ai reçu ce joli boitier en provenance de chez les Chinois d'"ALI EXPRESS":

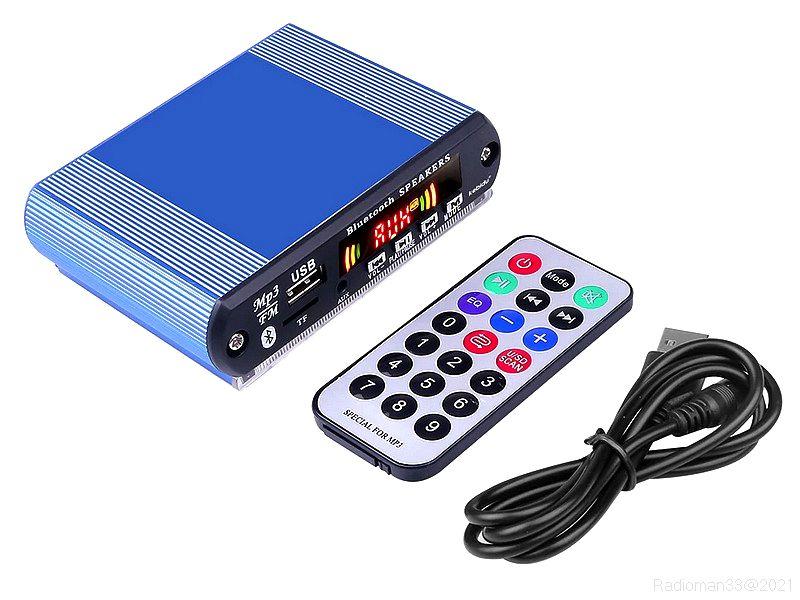

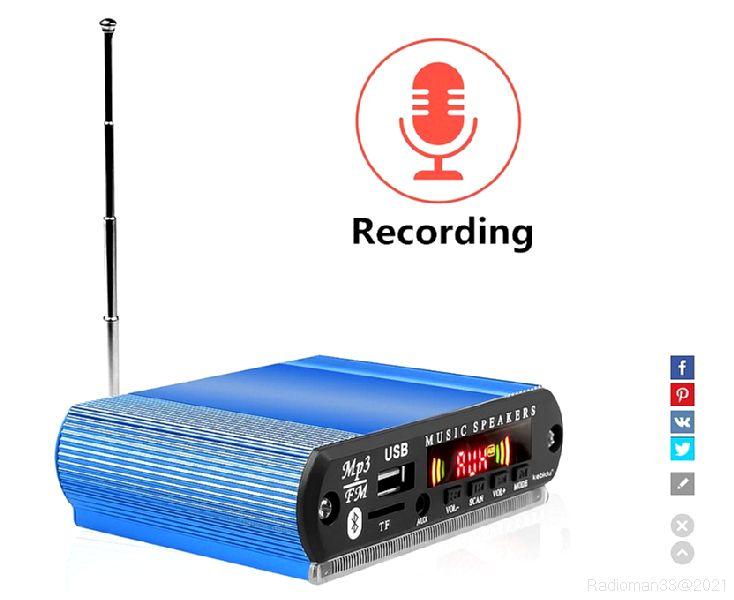

Module03Module01

D'une très belle finition, ce petit boitier permet de recevoir la bande FM, de lire une clef USB ou une carte mémoire (micro SD), de se connecter en Bluetooth sur un Smartphone, et il y a aussi une entrée "AUX" pour une source externe (baladeur CD ou K7).

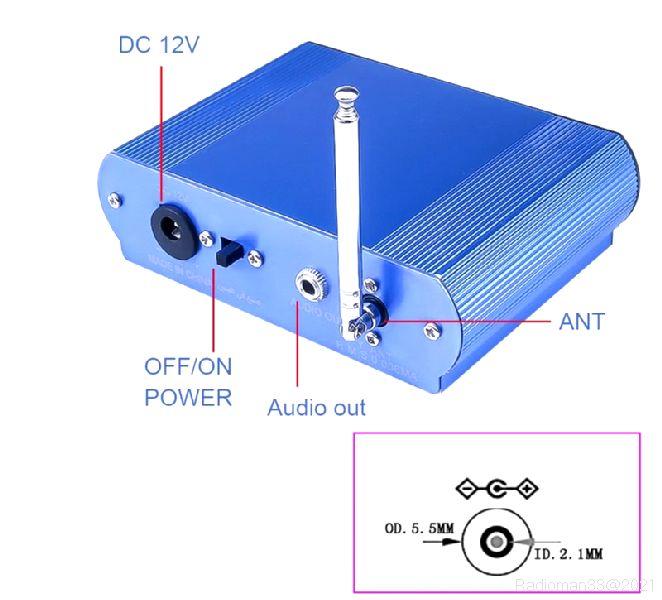

Module02

A l'arrière :

Une petite antenne télescopique, un interrupteur M/A, et une prise d'alimentation en 12 V.

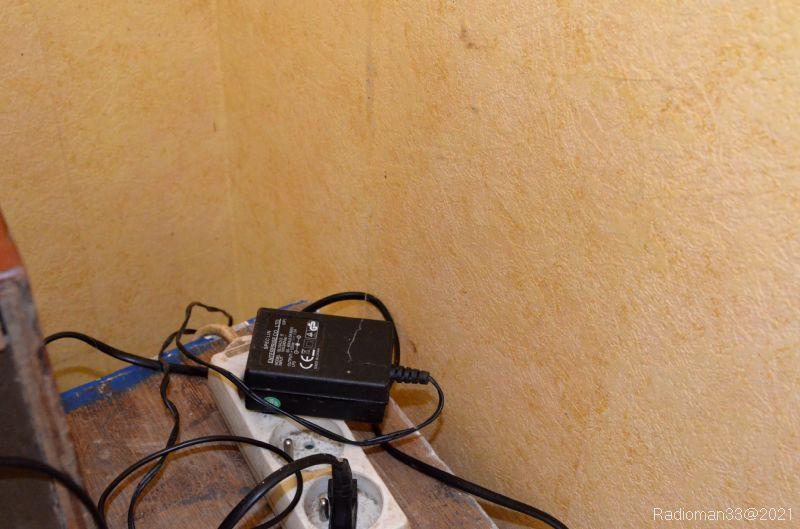

L'alimentation n'est pas fournie, j'ai fait l'essai avec une alimentation 12V 1A à découpage (c'est pas l'idéal comme on va le voir).Dsc 413

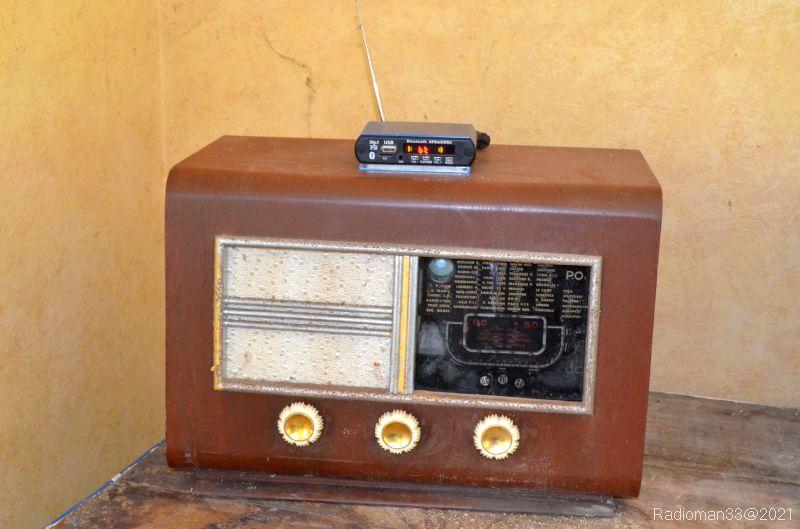

L'appareil va être branché sur mon poste "ARESO Del Radio" des années 40 qui m'a servi déjà plusieurs fois de poste test : Dsc 412

Le branchement se fait par un cordon fabriqué spécialement pour l'occasion : voir ici

==>  La Prise "PICK-UP"<==

J'ai fait le cordon avec deux résistances et condensateurs d'isolement :

Jack banane

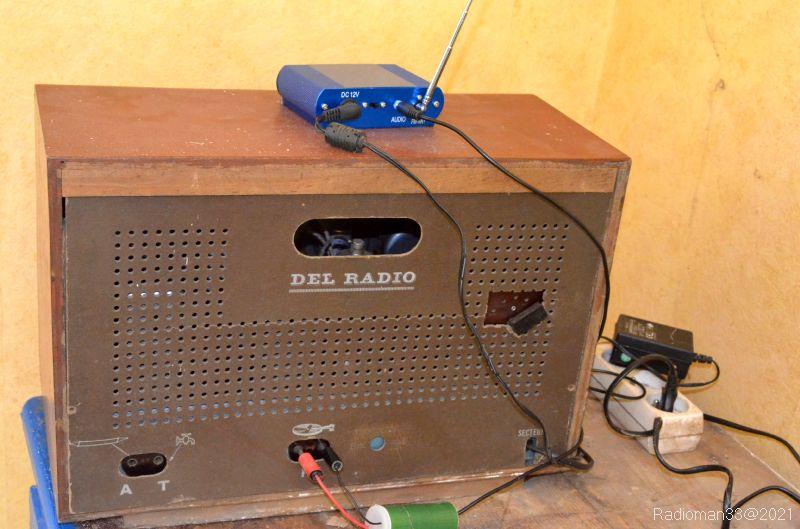

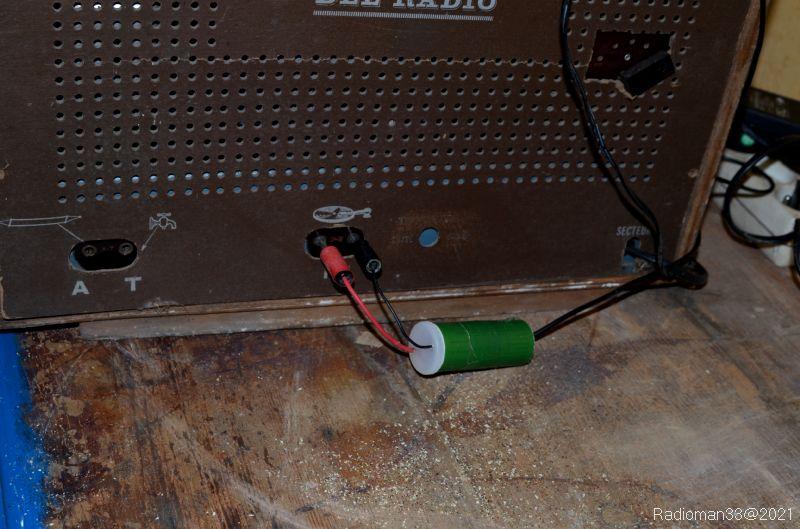

Dsc 409Dsc 0284Les composants sont montés dans un tube de "Doliprane" les deux sorties se font sur fiches bananes.



Les essais

D'abord en Bluetooth :

Après validation de la connexion sur le téléphone cela fonctionne plutôt bien, le son est clair et on a une réserve de volume suffisante !

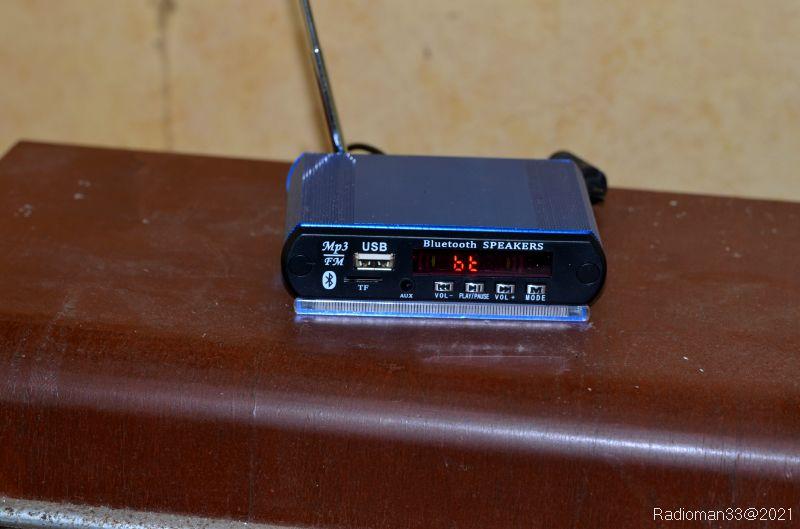

Dsc 411

Idem en USB et sur une carte SD...

En FM la réception est brouillée par quelques  parasites :

C'est l'alimentation à découpage !...

Toutefois, il s’agit d'une alimentation de marque "Delta Electronics" qui a même un filtre en sortie sur le cordon :

J’ai donc éloigné l’alimentation et les parasites ont disparu !

Pour terminer une petite vidéo du fonctionnement en Bluetooth (filmée en HD1080):

En radio réception de RTL:

Pour environ 8,00 € port inclus, ce petit boitier va permettre de faire fonctionner tous nos postes anciens, et cela, sans aucune modification interne !

ATTENTION => Il faudra impérativement que le poste soit révisé et que sa partie B.F fonctionne...
