UN SCHNEIDER "MAMBO" de 1958
C'est un ami qui m'a fait passer cet appareil car il veux en faire cadeau à ses grand-parents!
Il m'a donc demandé de faire une révision complète afin qu'ils profitent de "LEUR" radio à lampes:
Il s'agit d'un poste Schneider type "MAMBO" qui date de 1958C'est un poste avec des lignes très modernes pour l'époque :

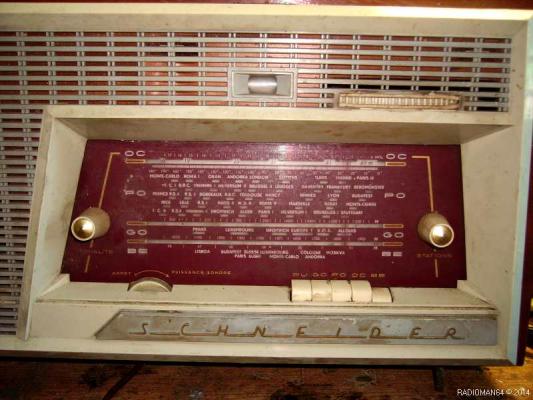

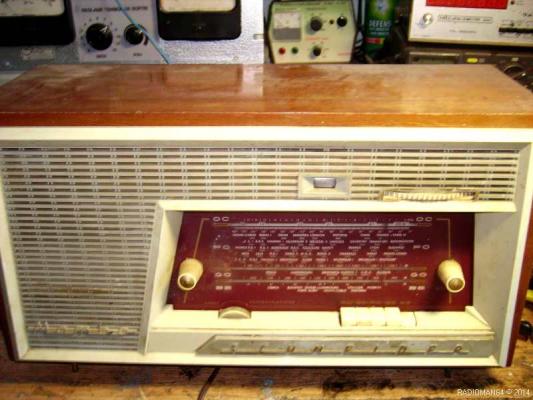

Coffret en bois verni, facade en plastique de couleur crême..On le vois très bien dans une cuisine avec les meubles en "Formica" des années 55-60....Un cadran de couleur rouge foncé occupe une grande partie de la façade!

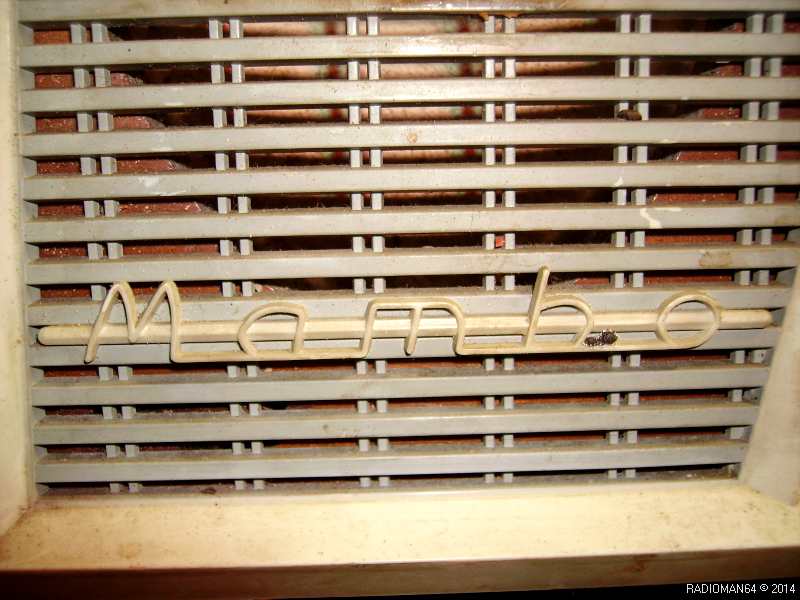

Les dorures sont un peu effacées mais il s'appelle bien "MAMBO" ...

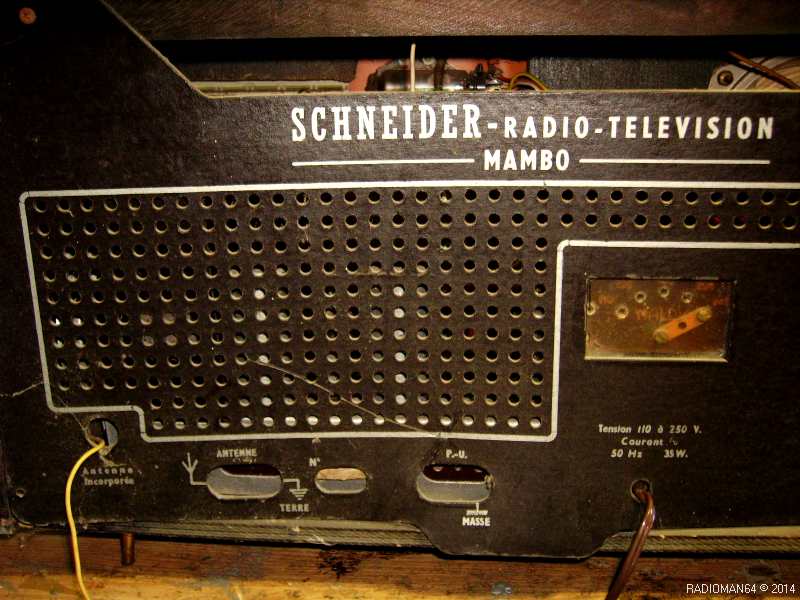

Tout cela est confirmé par le carton arrière...
La marque "Schneider " situé à Paris a construit de nombreux postes de radio et de télévision!
Sur Doc-Tsf que je remercie au passage j'ai trouvé ces quelques docs d'époque:
Tout d'abord le Logo des frères Schneider

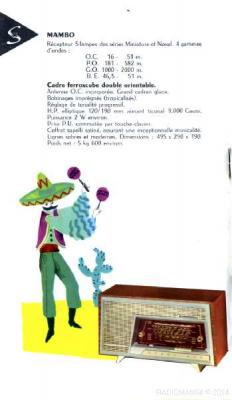

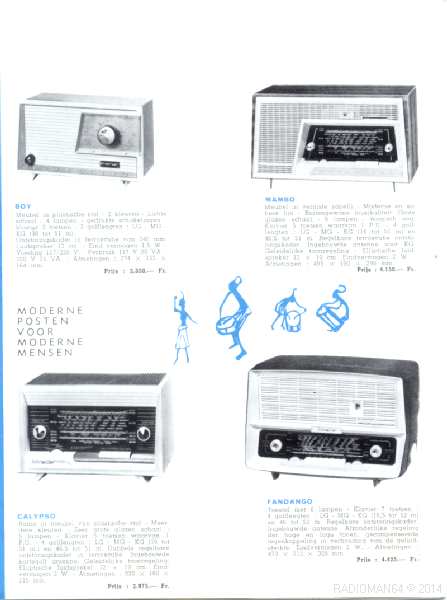

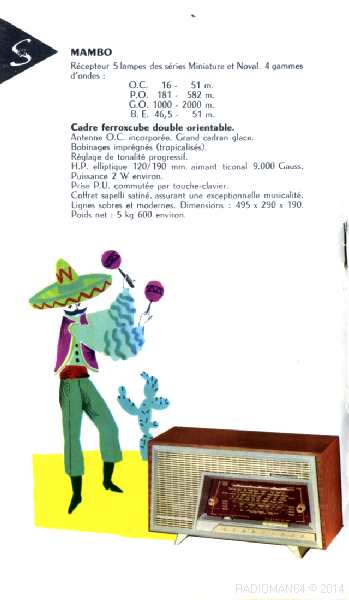

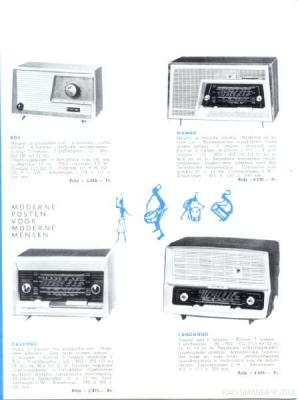

Dans le catalogue de 1959 on trouve le "Mambo":

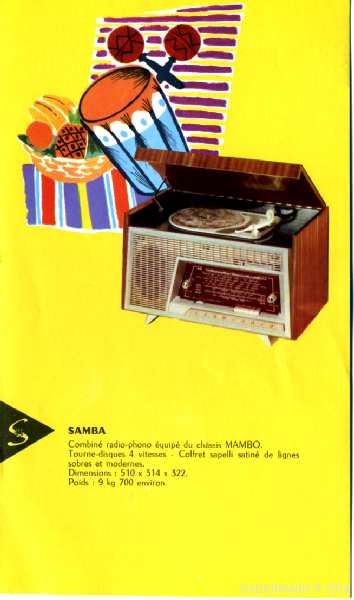

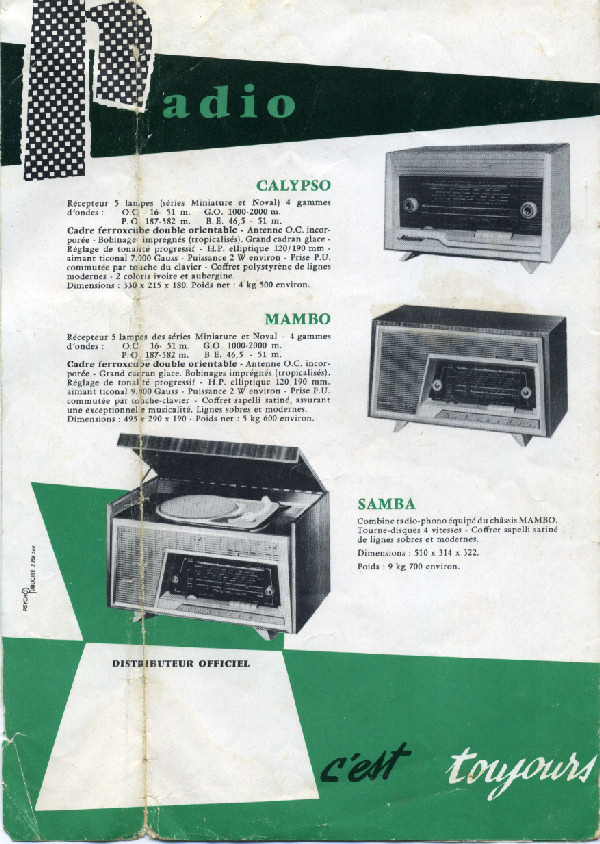

On avais aussi la possibilité de se procurer son grand frère: le "SAMBA" :
C'est le même appareil mais avec une platine tourne-disque sur le dessus...
Mais revenons à notre "MAMBO":
En 1958 c'est la fin des postes à lampes, déjà les premiers postes à transistors envahissent le marché.

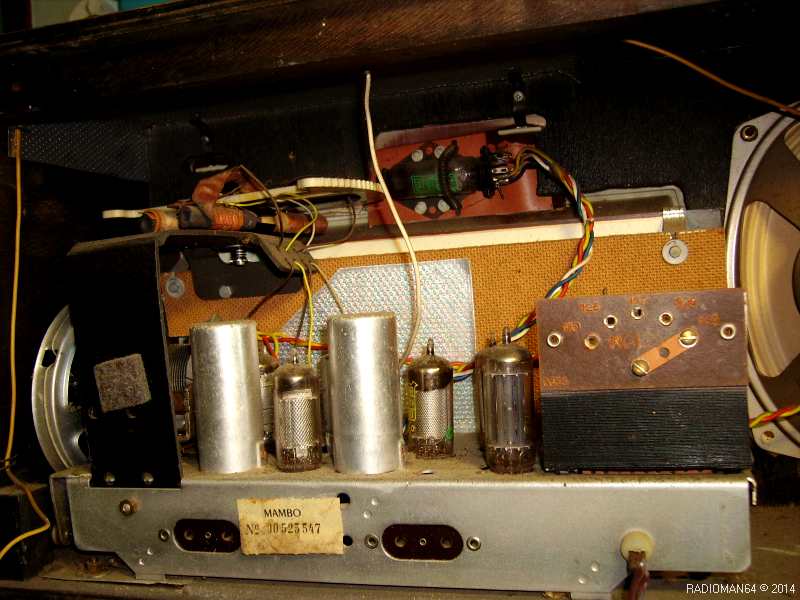

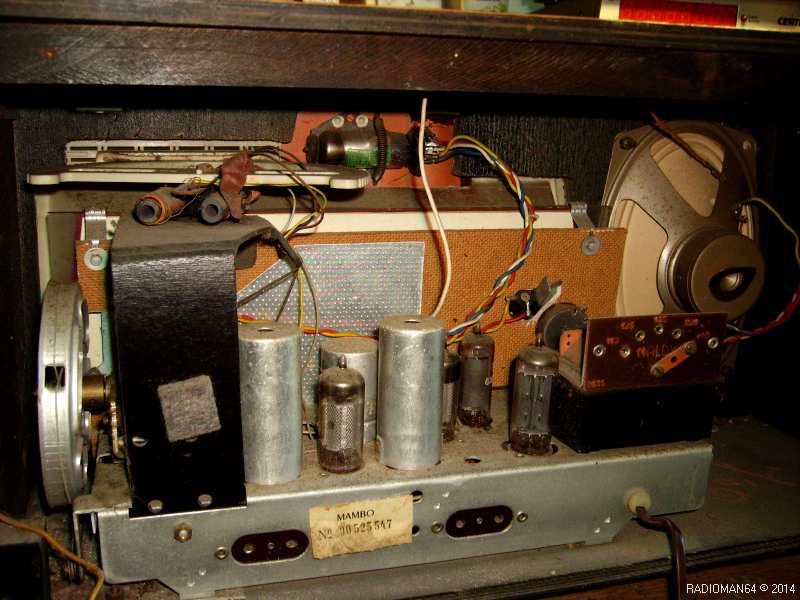

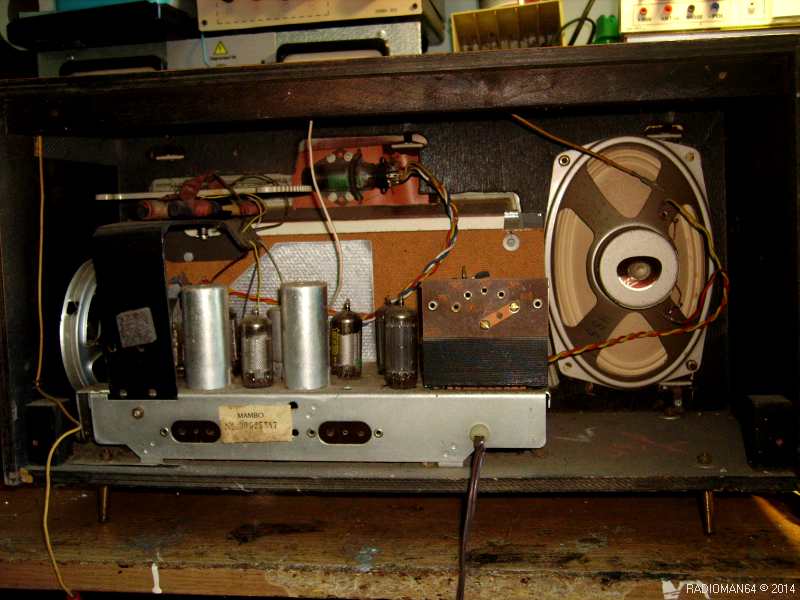

On va voir que les appareils de l'époque sont à la fois très complets, et bénéficient des derniers perfectionnements techniques.Une fois le carton arrière enlevé, on vois un grand haut-parleur 12 x 19 "Princeps" monté verticalement.

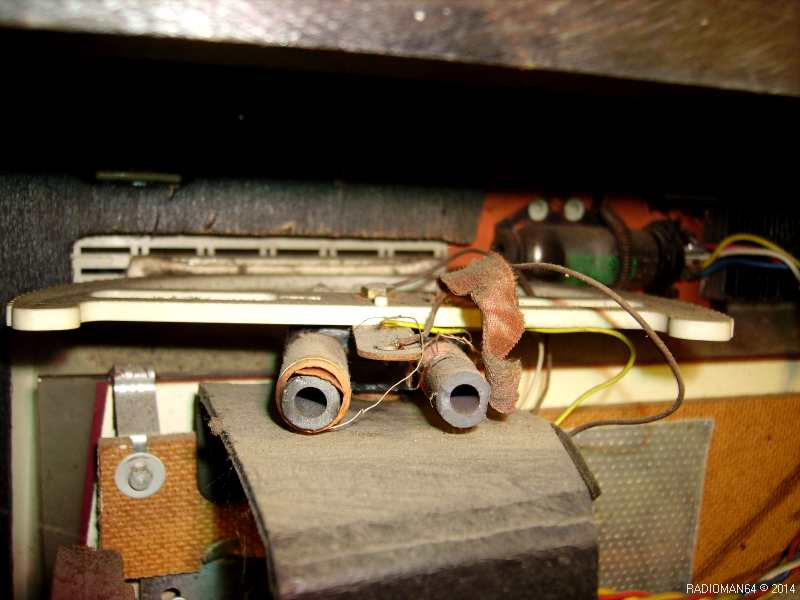

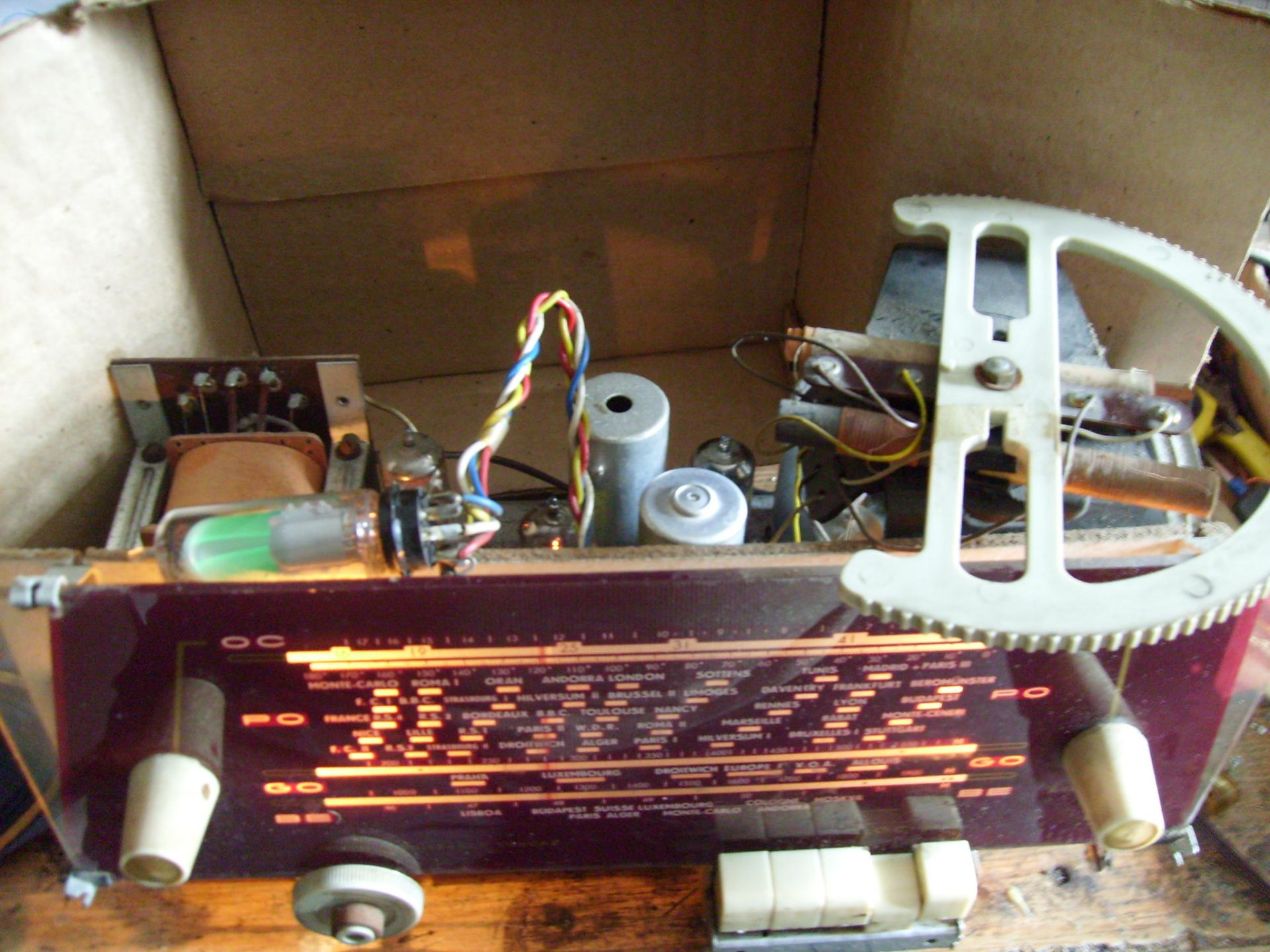

Le chassis quand à lui occupe les 2/3 du poste, c'est un montage super-hétérodyne "classique" avec transformateur d'alimentation.Plus besoin des antennes encombrantes d'autrefois, On vois sur le haut un cadre ferrite orientable par une molette qui dépasse sur le devant permettant une réception aisée des stations en PO et en GO..!
On remarquera enfin un oeil magique type EM81 fixé horizontalement.
A ce sujet il y a eu plusieurs versions du "Mambo" avec et sans oeil magique, j'ai d'ailleurs eu quelques difficultés à trouver le bon schéma.Le jeu de tubes est un mélange de lampes NOVAL et MINIATURES fréquent à l'époque:
Une ECH81 en oscillatrice et 1re FI
Une EF89 en 2è FI
Une EBC81 en détectrice et préampli BF
Une 6AQ5 en ampli BF
et enfin une valve type EZ80 et l'oeil magique EM81 déjà signalé.

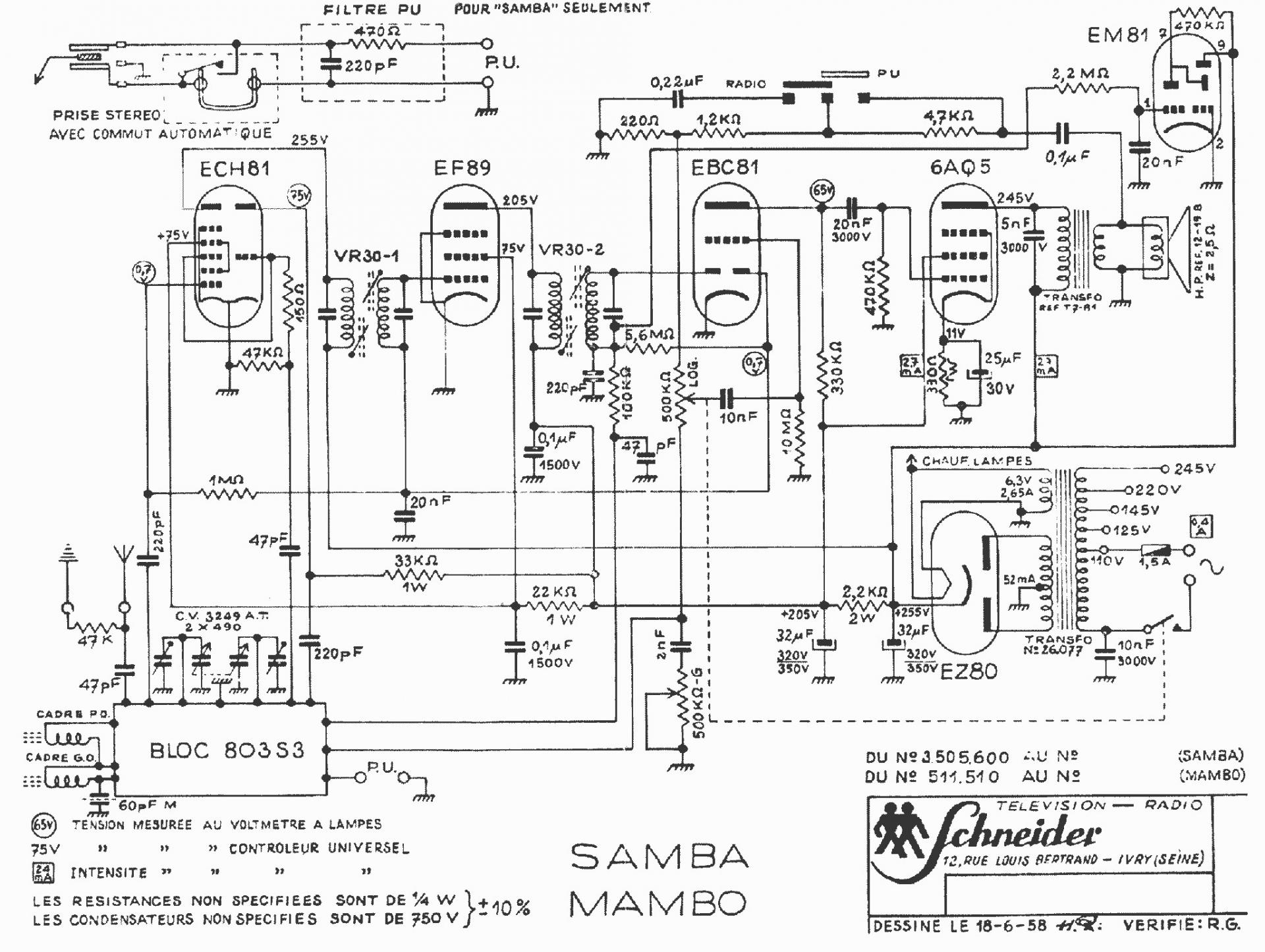

Voici le schéma de ce modèle:Ce schéma est commun au "Mambo" et au "Samba"..!

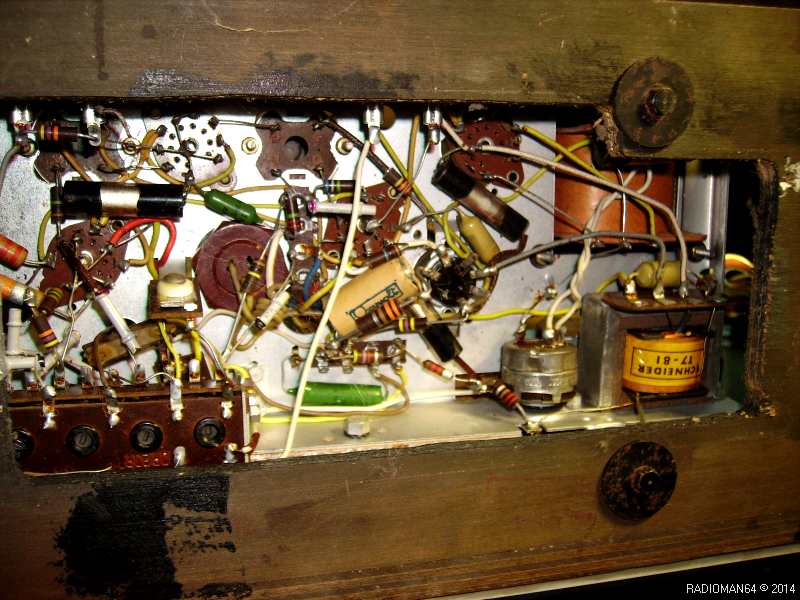

Un coup d'oeil sous le poste:Juste un petit carton à enlever et on a une vue d'ensemble sur le cablage ma foi, assez aéré!
On continue le démontage : à ce sujet Schneider a mis des cosses un peu partout donc il n'y a rien à dessouder, juste l'oeil magique à faire glisser de dessous son ressort!

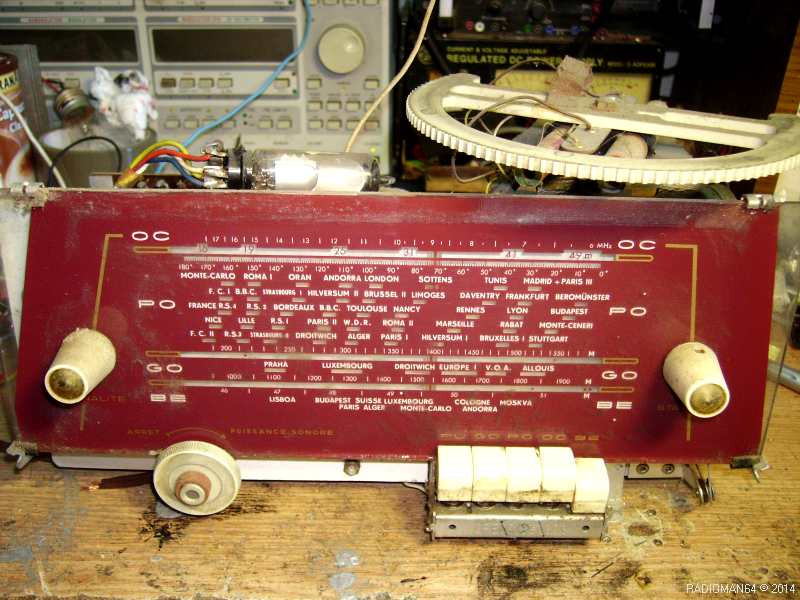

Au centre le clavier à touches sélectionne les gammes d'ondes, à gauche la molette c'est le bouton de volume (avec l'inter de mise en route), le bouton rond de gauche c'est la tonalité, et celui de droite la recherche des stations!

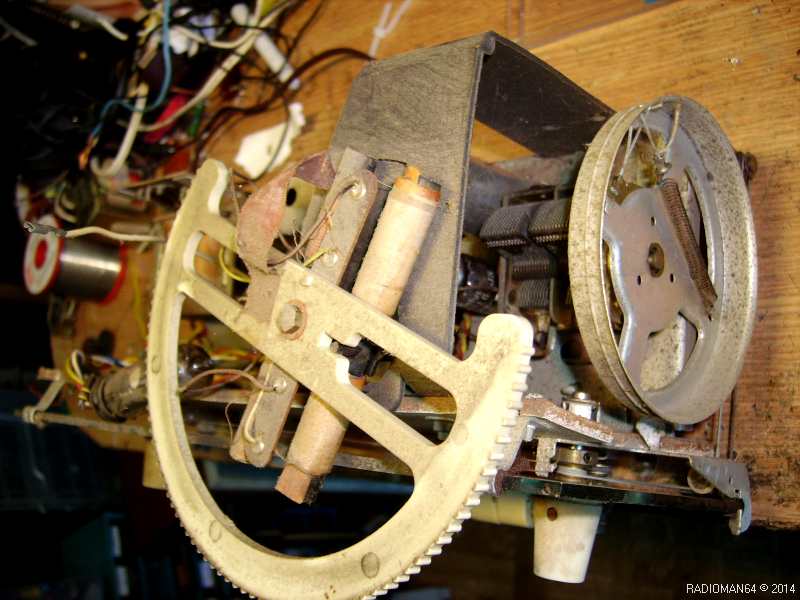

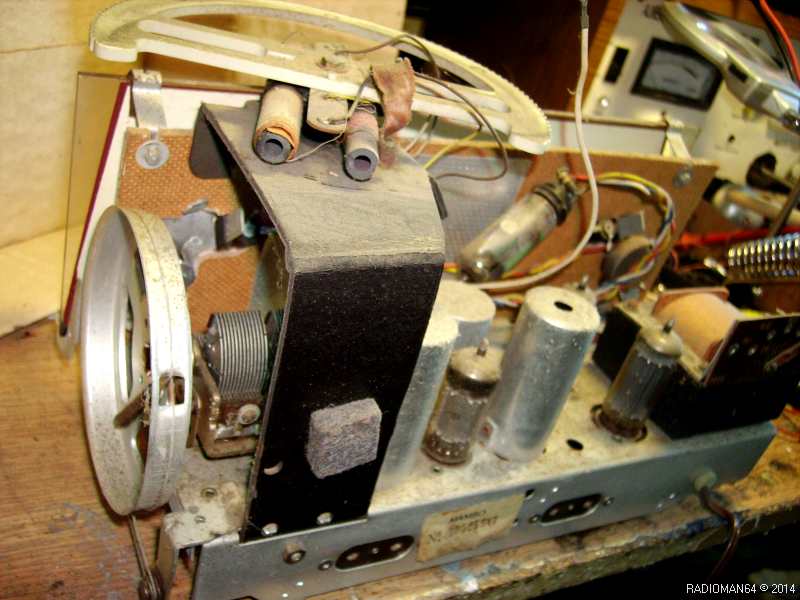

Le cadre ferrite avec sa grande "roue" qui permet de l'orienter...Dessous on aperçois le condensateur variable: la ficelle cadran est en place...Ouf!

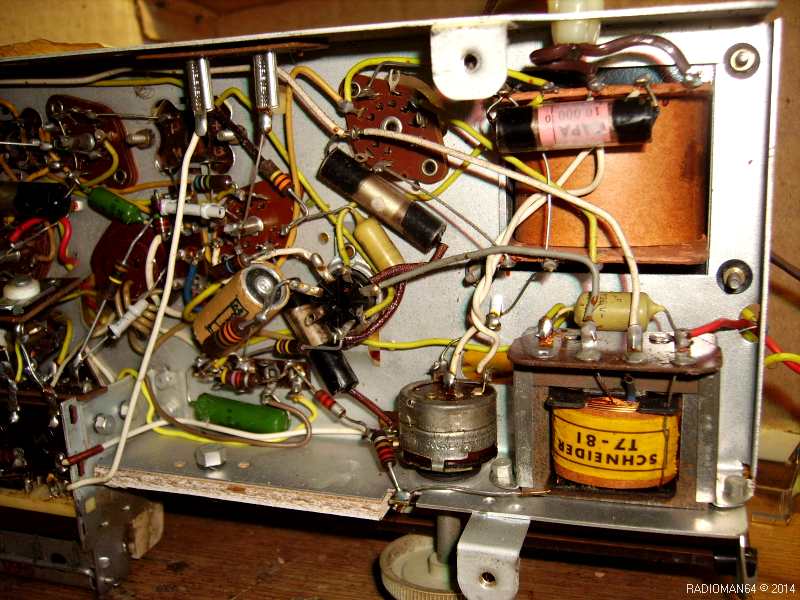

Une grande équerre en plastique noir maintient le cadre au dessus du chassis!Voici le dessous du chassis , un gros condo chimique au centre (à remplacer) et plusieurs condos papier/goudron qui vont partir à la poubelle..!
Le transformateur de sortie son est fixé sous le chassis...
Sous le transformateur d'alimentation un condensateur de 10nF relie un coté du secteur au chassis:
Celui là: il est à supprimer!
Il ne reste plus qu'à commencer la restauration:
En premier, on va remplacer le gros condensateur chimique qui est au milieu du chassis..!

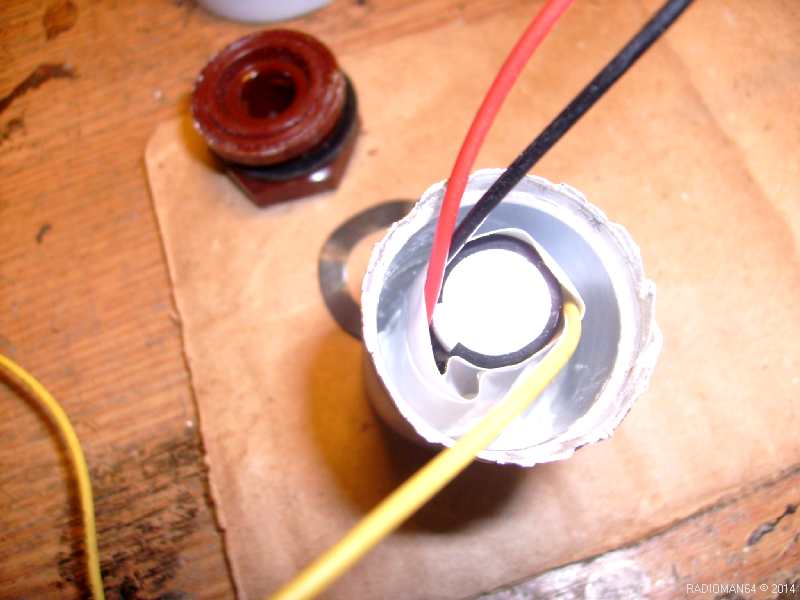

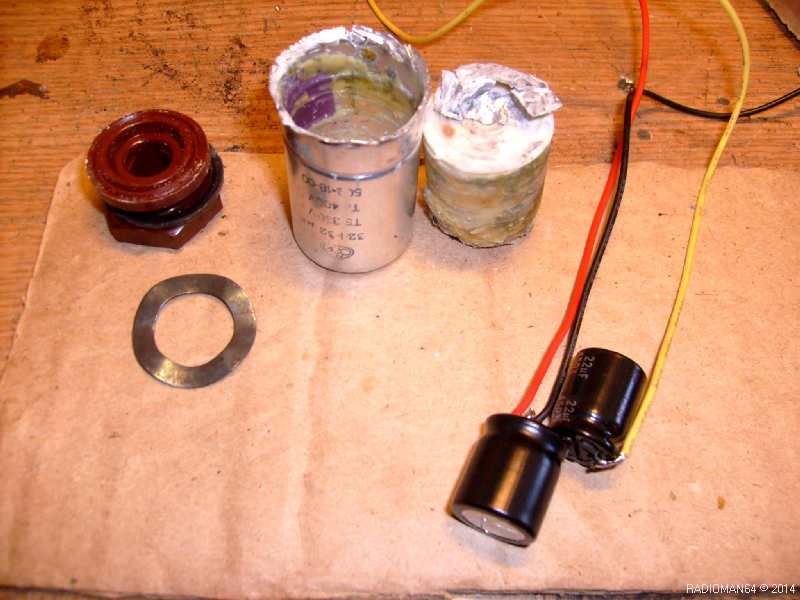

pour cela ...Méthode habituelle: on démonte l'ancien, on le vide, et on va remettre à l'intérieur 2 condos neufs J'ai donc préparé un assemblage de deux condensateurs: 32µF 450V + 47µF 400V, les négatifs soudés ensembles et reliés au fil noir, les positifs vont sur 2 fils (rouge et jaune)...
Le tout est bien isolé avec de l'adhésif plastique, puis remonté dans le tube alu!

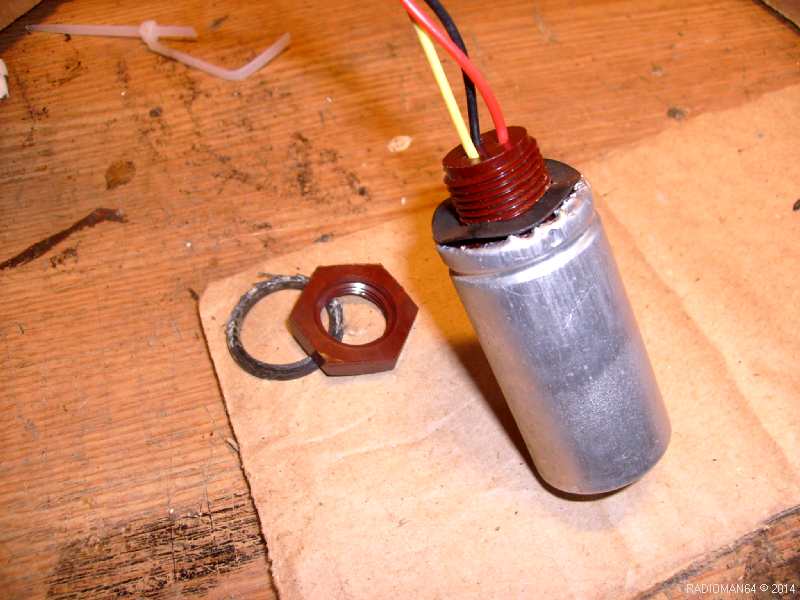

On ressertit le tube et voilà mon condensateur prêt à être remonté sur le chassis...
Il a repris sa place...

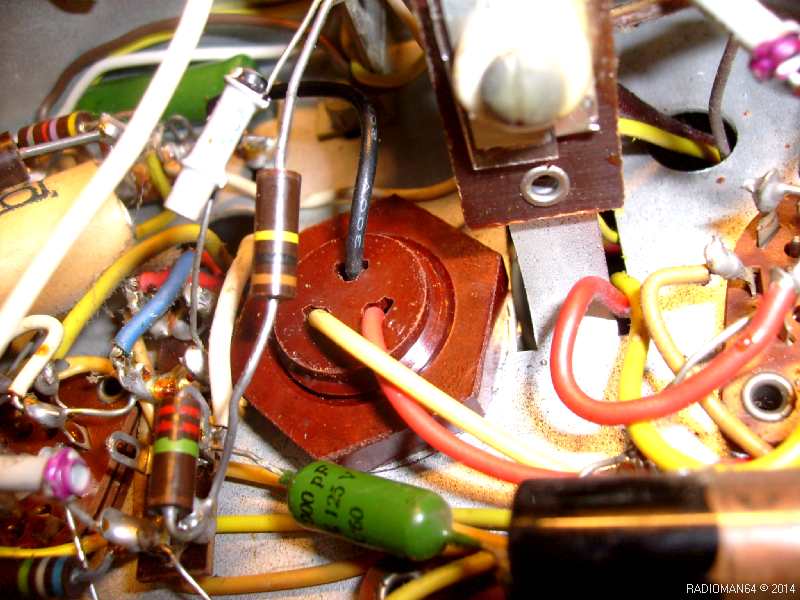

Et le voila recablé, les 2 positifs vont de part et d'autre de la résistance de 2,2K qui est à droite, et le négatif est directement relié au chassis...

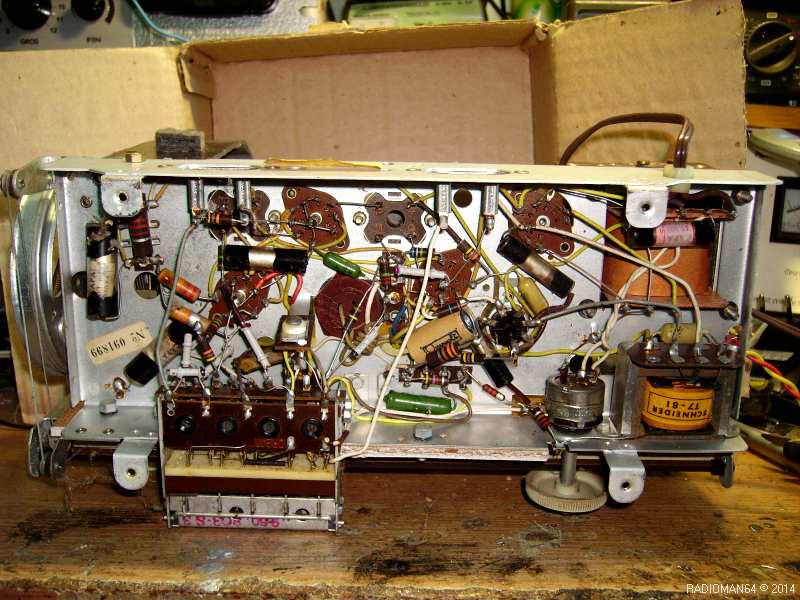

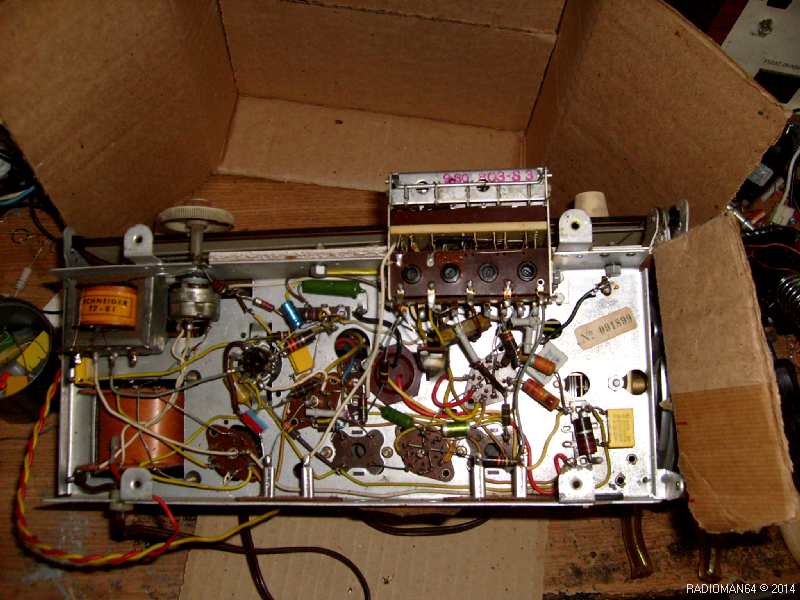

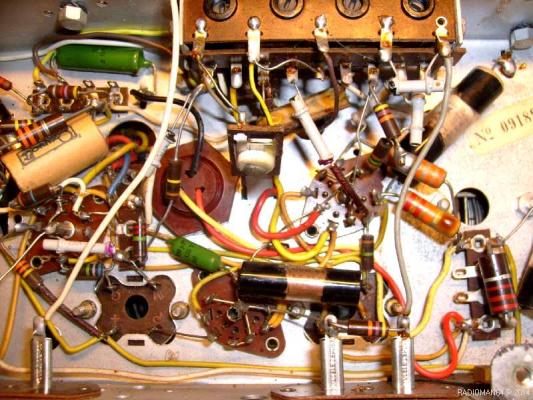

Comme on peux le voir sur les photos il y a quelques condensateurs papier/goudron à remplacer, les condos "moutarde" et autres polyesters seront vérifiés au testeur, car ils sont en général increvables!Tous les condos douteux ont été remplacés , on remarque aussi le petit chimique bleu (tout neuf) de 22µF 40V relié à la cathode de la lampe BF 6AQ5.
Une petite astuce: Le bout de carton à droite n'est pas là par hasard: il est enfilé a cheval sur la ficelle cadran pour éviter un contact "malheureux" du fer a souder!
Il me reste le cordon secteur à changer et on va pouvoir procéder aux vérifications finales et aux premiers essais!

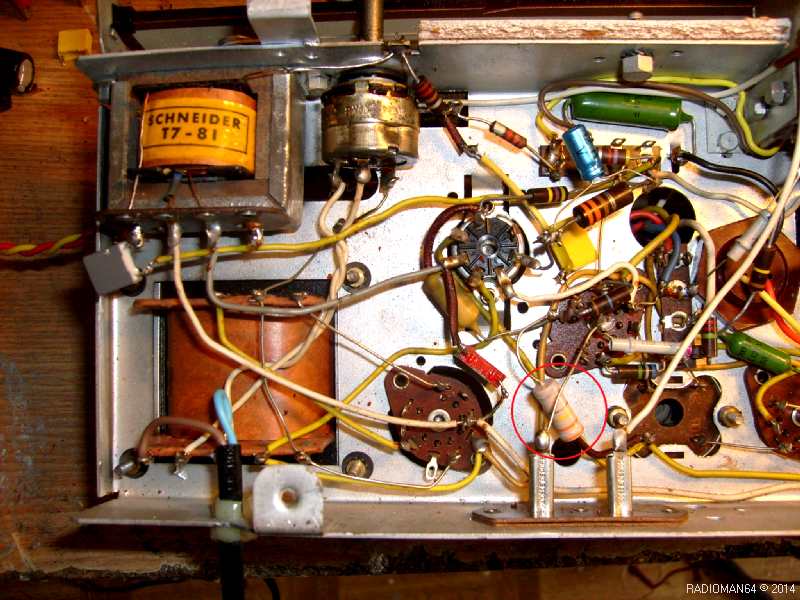

Le cordon secteur remplacé j'ai également changé une résistance de 330KΩ qui était largement hors tolérance! (entouré en rouge)...
Après un bon nettoyage des potentiomètres et du clavier, j'ai branché l'appareil sur mon alimentation variable :
1er Essai:
Consommation secteur à priori normale!...Tout est Ok, les lampes s'allument...l'oeil magique aussi...mais j'ai un son très faible et complètement distordu!
Tous les condensateurs ayant été changé, les résistances vérifiées, une mesure de la haute tension: 265V => où là... un peu haut..!
le schéma donne 255V...Il y a un Pb de débit insuffisant...
Une mesure sur la cathode de la 6AQ5: presque 0 volt...J'ai compris la lampe ne débite presque pas !...Elle est surement HS!
Heureusement il me reste dans mon stock une 6AQ5...j'espère qu'elle est bonne car c'est la dernière!
2è essai:
Il est beaucoup plus concluant: le son est revenu...à un niveau plus que normal!
Toutes les gammes sont au rendez-vous que ce soit sur cadre (PO/GO) ou bien sur antenne pour les ondes courtes!
Quelques mesures après remplacement de la 6AQ5
Haute tension:
Sur le premier condo chimique...251V=> OK
Sur le second 197V => OK
Chauffage: 6,35V => OK
sur la cathode de la 6AQ5 j'ai 10,8V ce qui est conforme!
La réception est très bonne que ce soit sur cadre (l'orientation est importante) ou bien sur antenne:
Je reçois en soirée une grande quantité de stations en ondes courtes!
Il fonctionne bien ce "Mambo" je vais le regretter quand il va partir!
Il reste à revoir un peu la caisse...
Un bon nettoyage, puis j'ai refait un peu de peinture et quelques dorures...

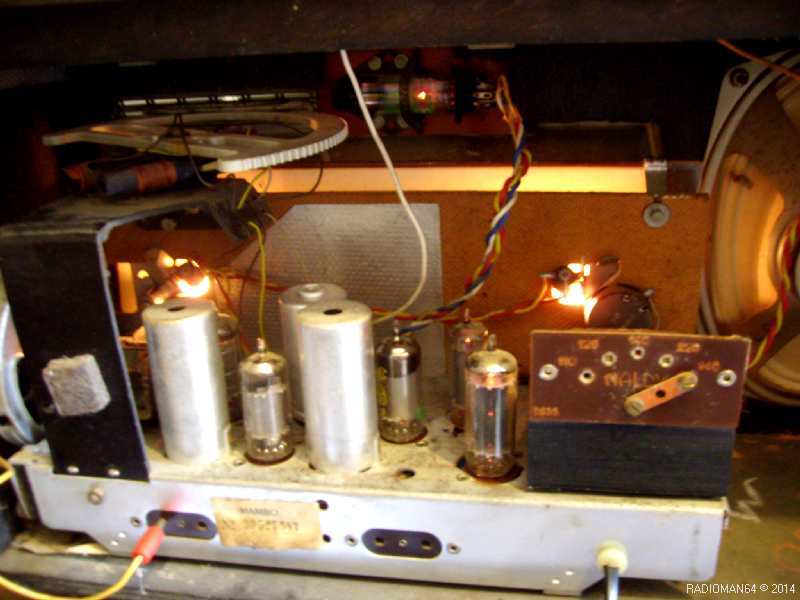

Une petite vue de l'intérieur en fonctionnement:

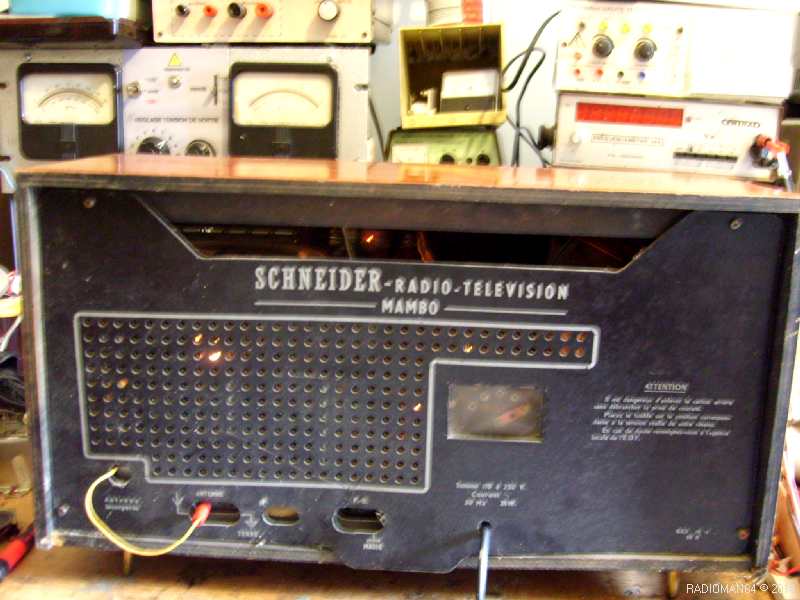

On remet le carton du fond:

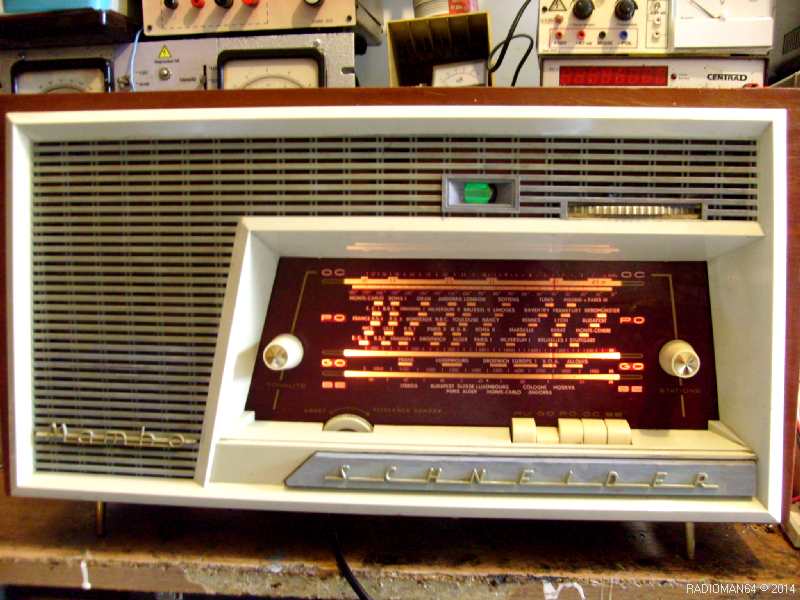

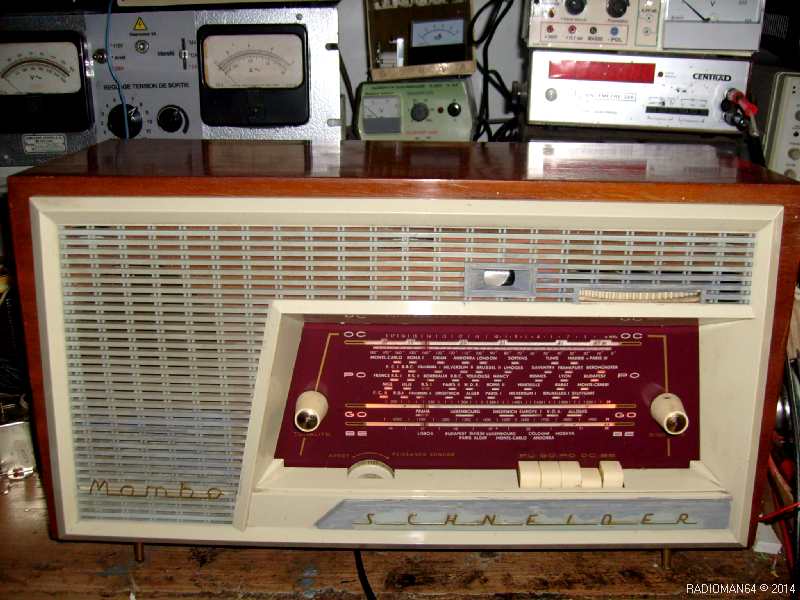

En fonctionnement sur l'établi:
Et voila un joli poste qui va bientôt rejoindre son propriétaire!
