Amélioration d'un petit kit fréquencemètre

J'ai décrit récemment le montage de deux kits "Fréquencemètre 0-50 MHz" d'origine chinoise vendus entre 5 et 8€:

Fréquencemètre 0-50 MHz V1.0

Fréquencemètre 0-50Mhz V2.0

Lors des essais on s'est rendu compte que l'entrée "mesure" manquait cruellement de sensibilité !

Par ailleurs la fonction testeur de quartz fonctionnait bien et méritait quelques compléments!

voici les deux kits:

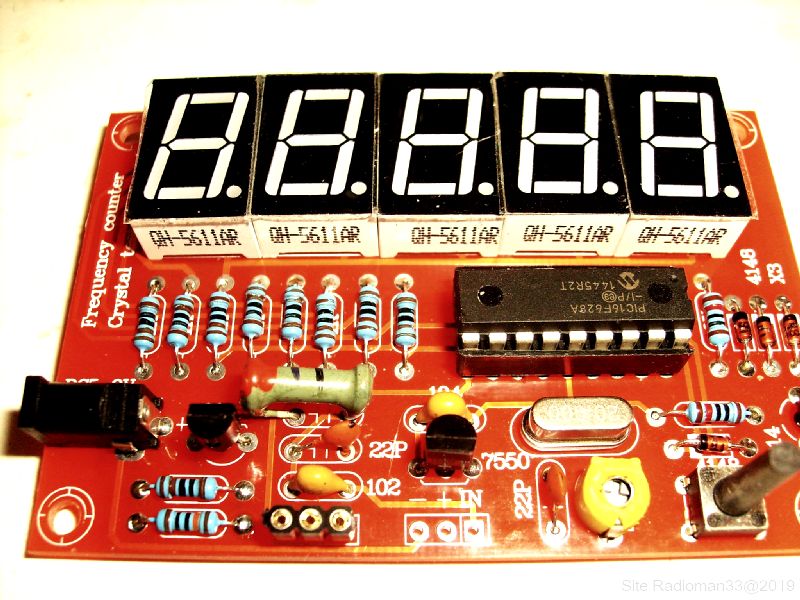

La version 1:

S7300551

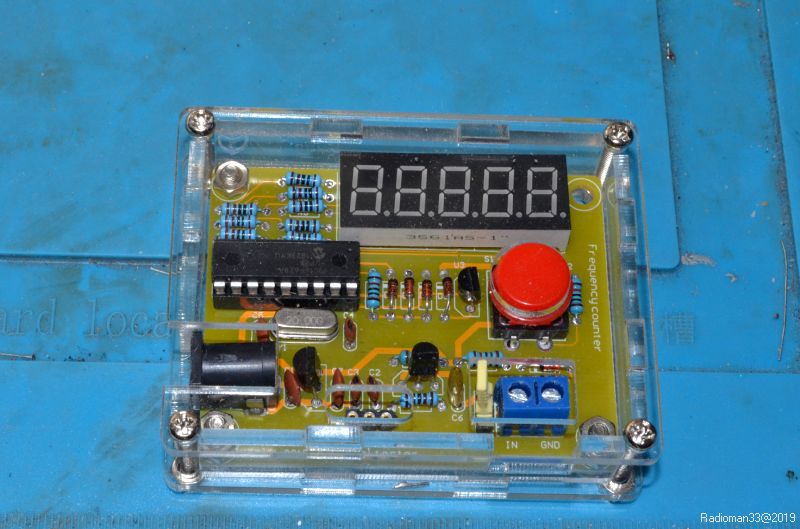

Et la version 2:

Dsc 257

J'ai choisi le kit "version 2" car il est plus petit et j'ai donc décidé de lui apporter quelques améliorations.

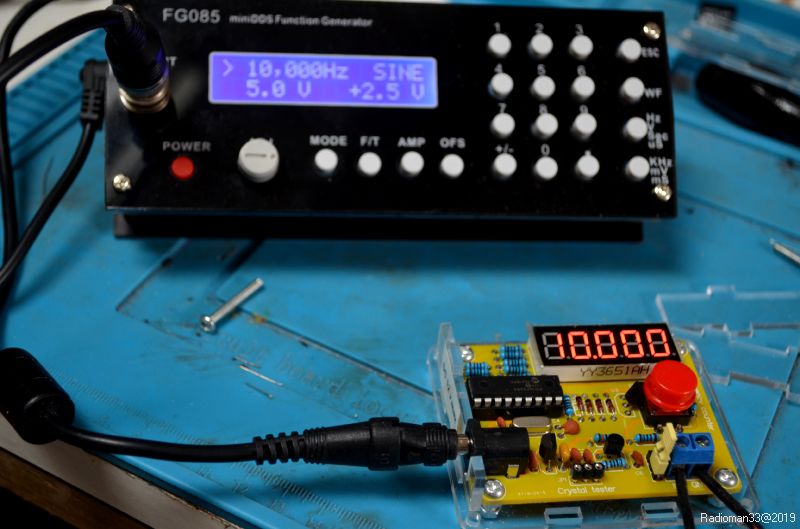

Un premier test avec un générateur BF FG085  m'indique qu'il faut au moins 2,5 V pour déclencher le comptage : Dsc 261

Si on branche ce module sur la sortie d'un générateur HF classique : ...Ca ne fonctionne pas, le signal est trop faible !

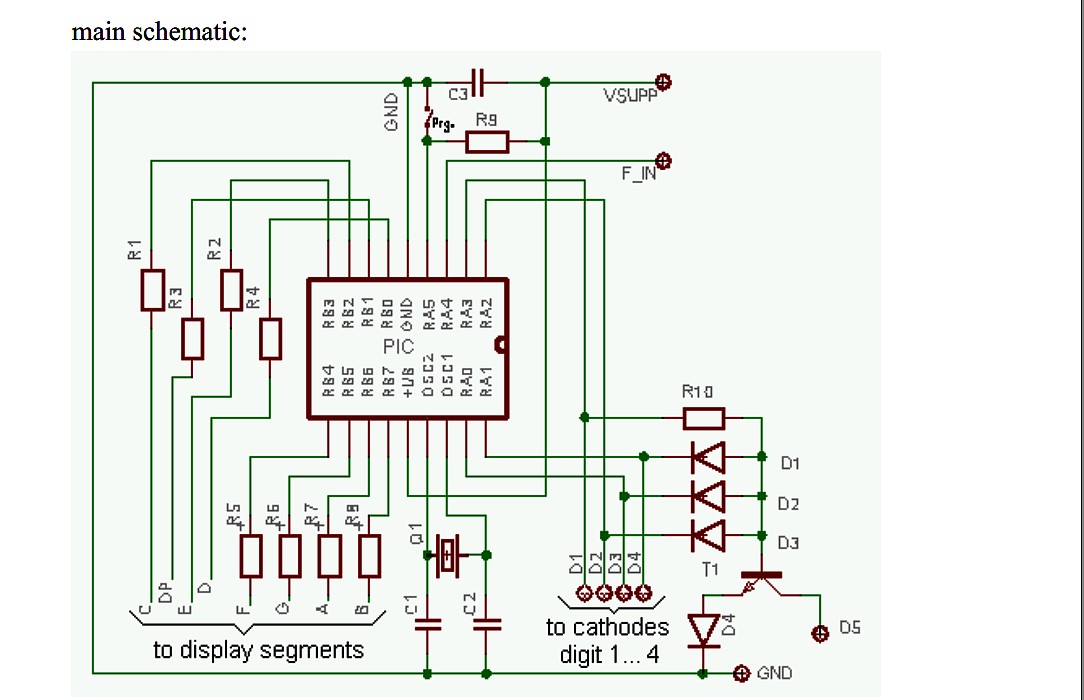

Le schéma du montage nous montre que l'entrée se fait directement sur le µ-processeur Pic :

Freq

Il va falloir rajouter devant un étage préamplificateur, et en cherchant un peu sur le net, une autre version de ce montage possède un tel étage:

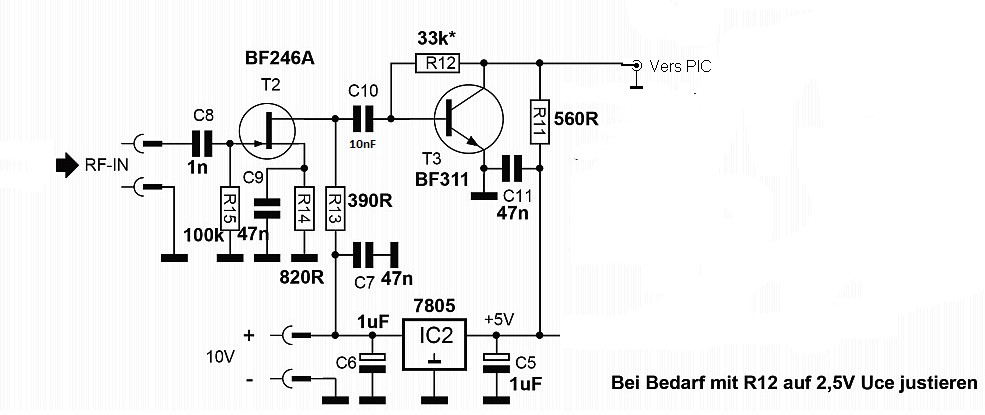

Schema freqJ'ai donc isolé la partie qui nous intéresse, c'est elle : le préampli que l'on va y rajouter...

8cdd3c311a82a28c8e8de651995f3b07882fd7dd

Les valeurs ne sont pas critiques, à noter que le régulateur est déjà sur la maquette du kit.

J'ai remplacé le BF246A par un 2N3819 (plus facile à trouver) et le BF311 par un BF 310:

==> On va voir que ce n'est pas une bonne idée!

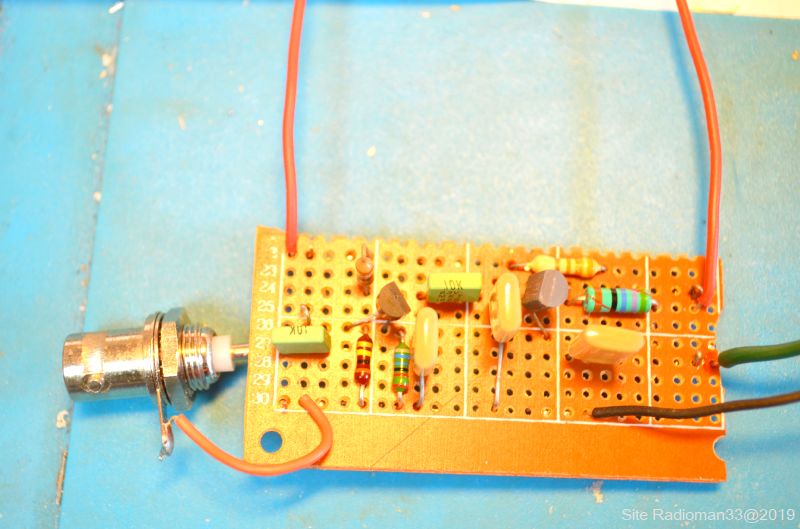

l'ensemble est assemblé sur une plaquette à trous :

Dsc 90Tout cela est très simple, on fait les premiers essais :

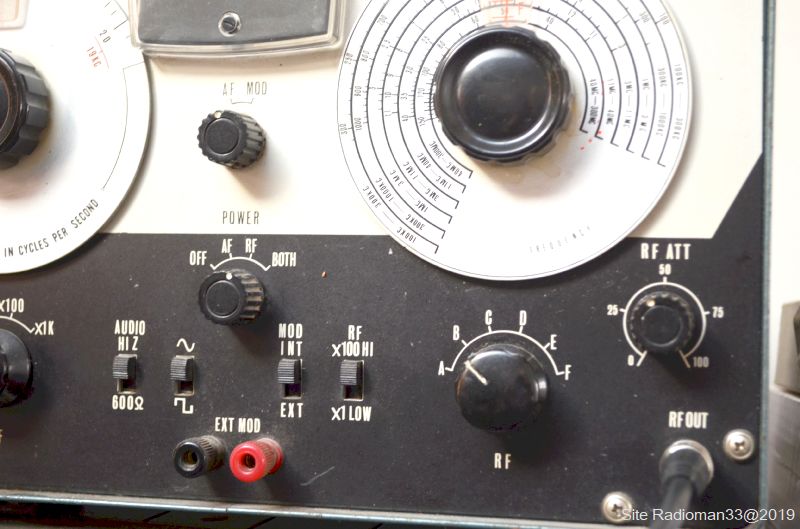

Dsc 91Les essais vont se faire avec un ancien générateur HF/BF "Belco" ARF100 à tubes qui date des années 70:

Ce générateur monte jusqu'à 150 MHz en HF.

Pur ma part, je ne cherche pas à mesurer au-delà de 30 MHz (réalignement des postes TSF)

Le réglage de la fréquence se fait par un disque gradué qui n'est pas très précis :

C'est pourquoi je souhaite y brancher en sortie un fréquencemètre qui va m'afficher la fréquence avec plus de précision !

Premier essai :

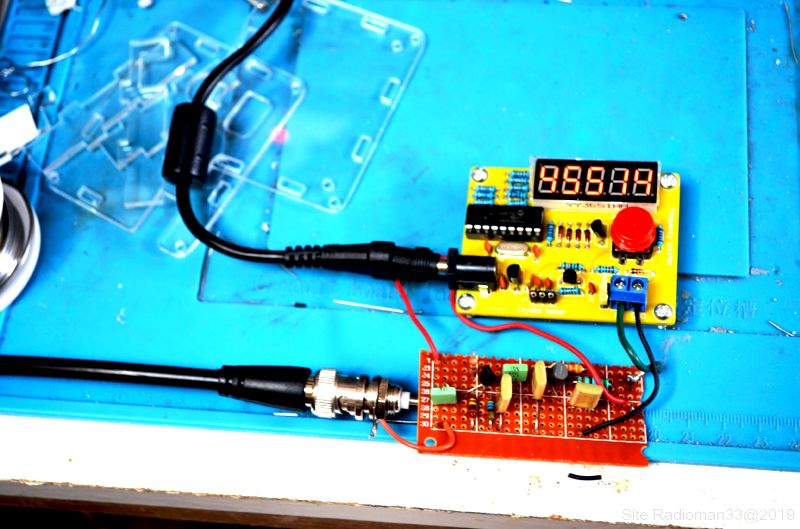

J'ai donc réglé le générateur HF sur 455 kHz, atténuateur à 50%:

Dsc 92Le tout est branché "en volant" sur la table...Ca fonctionne !

Deuxième essai :

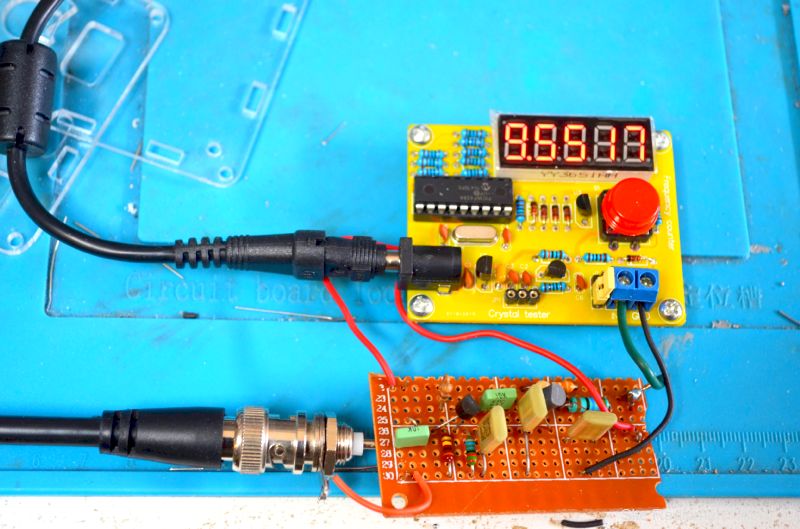

On monte en fréquence : => au-delà de 9,5 MHz le comptage devient instable, il va falloir encore quelques améliorations :

Dsc 95

Alors, première étape : le blindage du préampli:

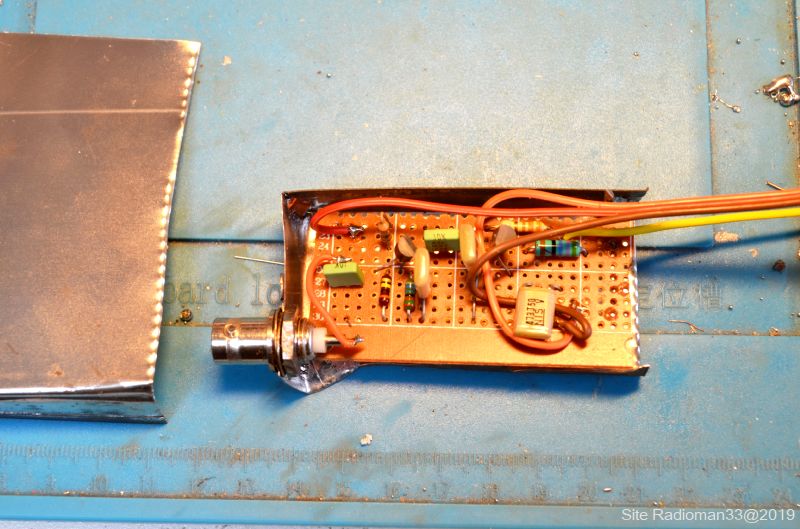

Dsc 96Un morceau de tôle fine (boîte à gâteaux) découpée et soudée autour + un gros fil de cuivre de 2,5 mm² qui relie les masses d'entrée et de sortie et qui sert de support à la plaquette ...

Mais si on veut monter en fréquence il va falloir mettre les transistors prévus à l'origine:

J'ai donc mis un BF246B et un BF311, triés parmi un stock d'une dizaine de pièces!

Ainsi équipé, le fréquencemètre a retrouvé une certaine stabilité au moins jusqu'à 30 MHz ce qui me suffit!

j'ai essayé de souder un couvercle en tôle par-dessus mais ...pas d'amélioration sensible !



Maintenant on va monter tout ça dans une boite::

j'ai récupéré ce boîtier "TEKO" et je l'ai adapté à mes besoins:

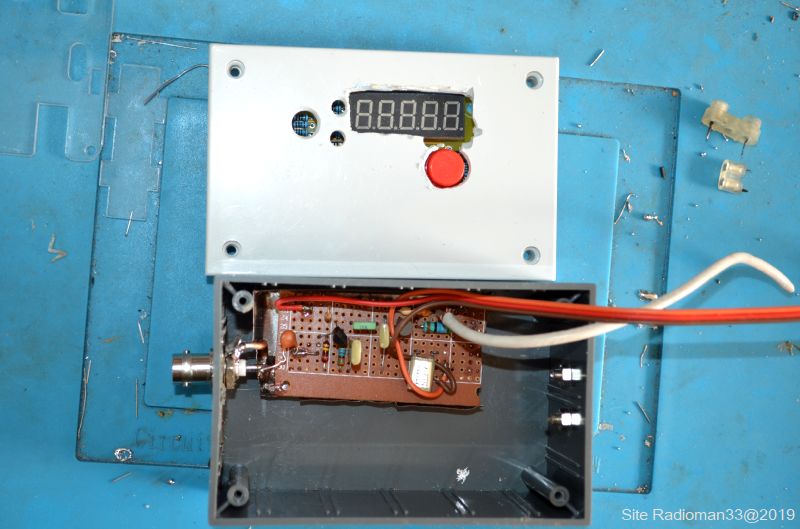

le préampli est fixé au fond et le module "fréquencemètre" vissé derrière la façade qui a été redécoupée

Le condo d'entrée du préampli a été soudé en direct sur la fiche BNC, la sortie se fait désormais avec un petit coaxial blindé qui va aller à l'entrée du module fréquencemètre :

Dsc 114

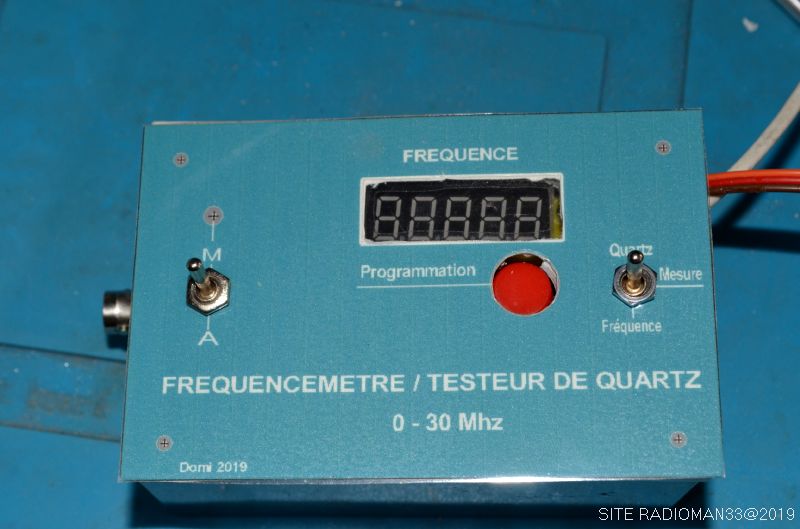

On va donc intégrer tous les éléments dans ce petit coffret, mais tout d'abord je lui dessine une façade sympa avec mon logiciel "front designer":

Dsc 0203

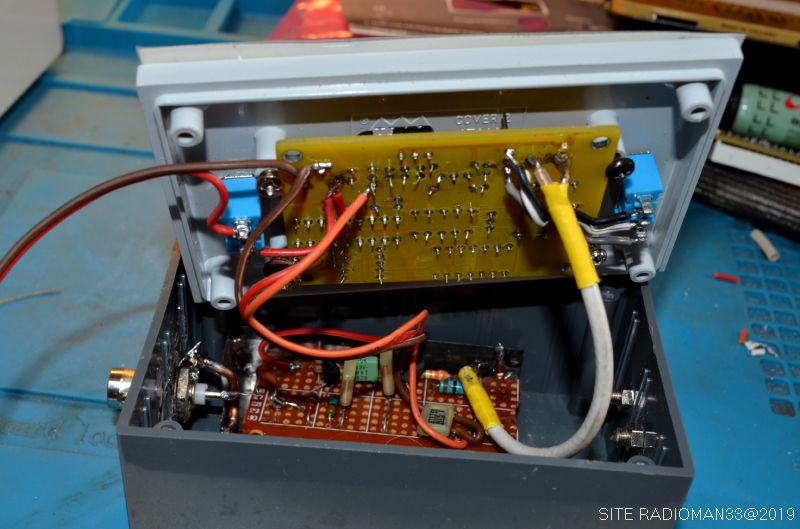

Il ne reste plus qu'à terminer le montage :

Dsc 0205

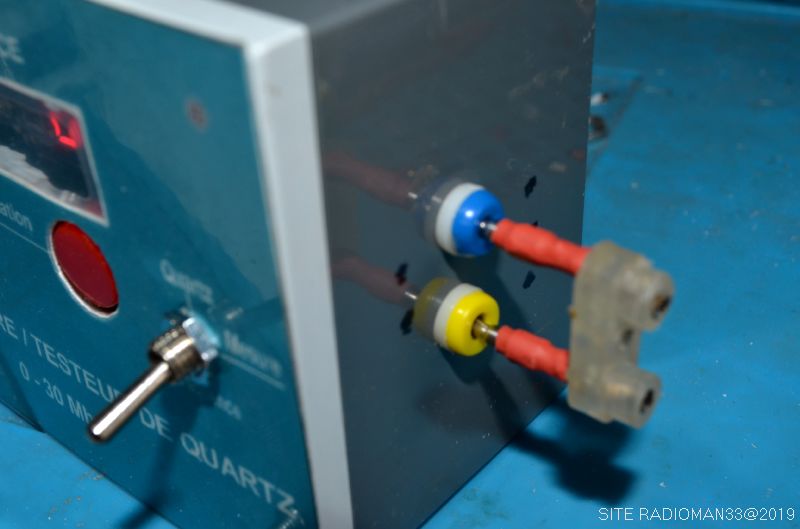

Sur le coté deux fiches banane de 2 mm permettent de brancher des adaptateurs pour les différents types de quartz :

Dsc 213

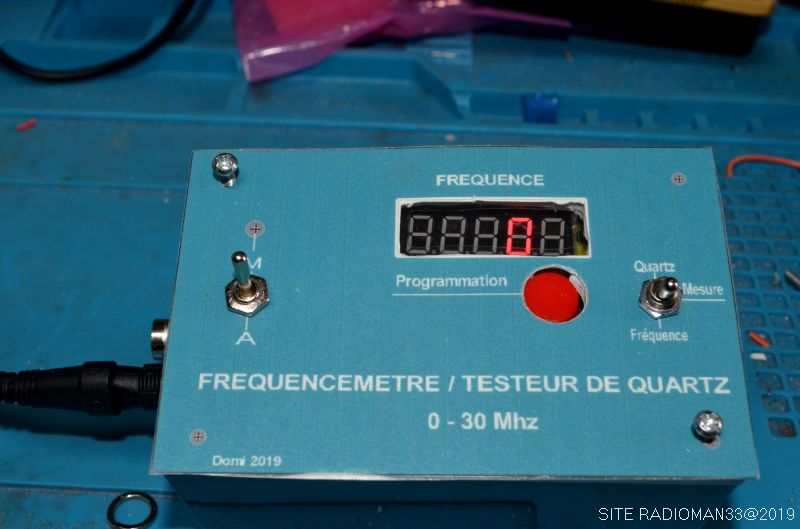

On termine la mise en boîte : premiers essais :

Dsc 210

Le montage est terminé !

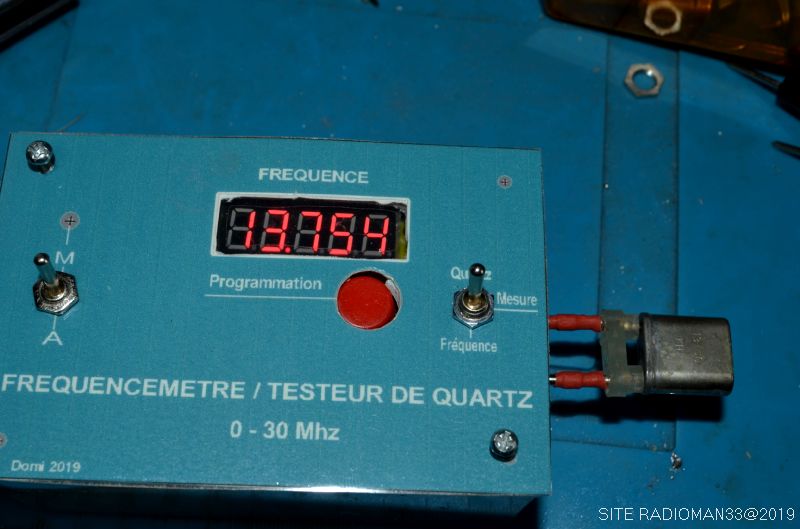

Un petit test avec un quartz HC18-U:

Dsc 0217

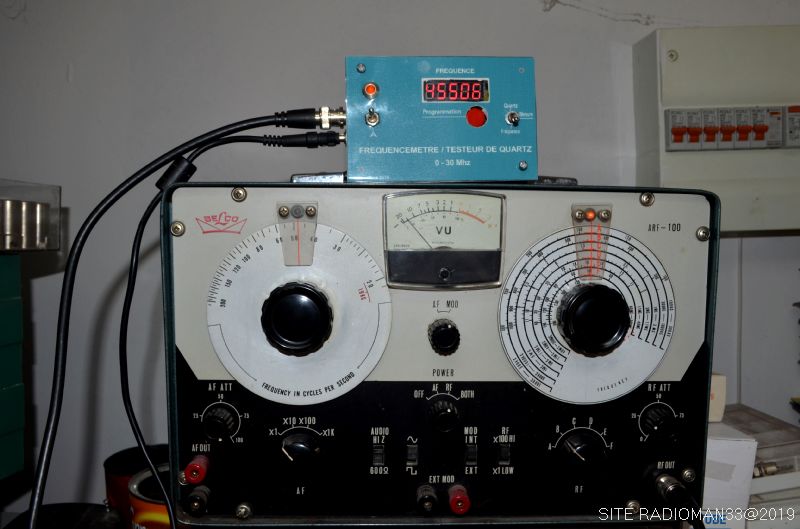

Et voici le fréquencemètre qui a trouvé sa place :

Le générateur HF est réglé sur 455 kHz et mis en position HF pure:Dsc 0221

Ce montage assez simple permet une utilisation plus large de ces petits modules chinois avec, en plus, la fonction testeur de quartz qui est très pratique !



Date de dernière mise à jour : 19/11/2023

Commentaires

  • bricolsec
    Bonjour,
    Merci pour ces plans, et heureusement que des personnes techniques dévouées sont opérationnelles, car si on attend après "eux" pour faire un effort de documentation, je crois qu'on peut attendre longtemps...
    Meilleures salutations
    bricolsec 06/02/2021
  • Jim
    • 2. Jim Le 11/11/2020
    Bonjour ,
    Auriez vous le schéma du Fmetre V1.0 , complet avec les 3 transistors .
    Le mien est en panne .
    Merci
    73's
    • radio-man64
      • radio-man64Le 11/11/2020
      bjr, le seul schéma est dans la notice: http://www.radioman33.com/medias/files/21-010-340.pdf cdt domi
  • remi carrat
    • 3. remi carrat Le 31/08/2020
    bjr monsieur merci pour votre réponse
    le coupable est le 2N3819 ,j'en ai une dizaine ,neufs achetés en chine,vérifiés au testeur ils sont tous ok mais seulement 4 d'entre eux fonctionnent sur le montage...
    pas la 1ere fois que cela arrive notamment avec une série de MAX038 qui ont tous cramé ( 3 ) sauf 2 qui ont fonctionné
    heureusement vu le faible prix on peut acheter en quantité!!!!!
    merci encore cordialement rémi
    • radio-man64
      • radio-man64Le 02/09/2020
      bjr, pour les petits composants bon marché je préfère commander en France (ou en Europe) , on est livré en 24/48H et la qualité est au rendez-vous! cdt
  • remi carrat
    • 4. remi carrat Le 29/08/2020
    bonjour monsieur,

    ai refait 3 fois” votre” ampli en montant les memes transistor que vous : rien ,pas moyen d'amplifier
    j'ai vérifié les 2 transistors avec contrôleur composants , les ai changés à tout hasard,rien
    l'alim en 10v est 0K le 5v aussi,je tourne en rond,j'envisage de changer la valeur de la 820 ohms
    à moins qu'une mise au point de dernière minute n'ait pas été prise en compte?
    1éré fois que je bute ainsi sur un de vos montages qui habituellement fonctionnent du 1er coup: j'ai perdu la main ?
    cordialement rémi
    • radio-man64
      • radio-man64Le 31/08/2020
      bjr, en ce qui me concerne le montage a fonctionné du premier coup! vérifiez bien le câblage... cdt
  • Marc
    • 5. Marc Le 24/07/2020
    Bonjour
    je dis peut être une bêtise
    mais pourquoi refaire une plaque extérieur avec le même montage
    ne serais t'il pas plus simple de remplacer sur le kit les transistors
    incriminés par d'autres avec un gain beaucoup plus élevé.
    Bonne journée à tous
  • PRP999
    • 6. PRP999 Le 01/05/2020
    Bonjour,
    Quelle est la sensibilité de votre fréquencemètre avec ce préamplificateur ? Peut-il fonctionner avec 20mV RMS ?
    • radio-man64
      • radio-man64Le 02/05/2020
      bjr, testé avec 100mV mini... cdt
  • roger roux
    Bonjour,pouvez-vous m'expliquer comment fonctionne le bouton de changement de modes du module "petit fréquencemètre" décrit ci-dessus?
    Merci et félicitations pour votre site.
    73s QRO,roger f6dok.
    • radio-man64
      • radio-man64Le 13/02/2020
      bjr, j'ai mis dans l'article la doc (en anglais) qui explique tout le processus de réglage! cdt domi
  • Roger33
    • 8. Roger33 Le 27/07/2019
    Coucou
    j'ai aussi Cdé ces fréquencemetres en KIT par curiosité et m'amuser. Ce sont des copies concernant l'hex d'un site de radio amateur qui a développé cela il y a bien 15 ans... et mit l'HEX de programmation sur son site.
    Effectivement, comme il n'y a RIEN sur l'entrée (même pas deux zener têtes bêche 2,5 V en protection ) comme le micro est alimenté sou 4,5 a 5 V Ce qui est déjà beaucoup pour ces PIC... Ben la sensibilité de la porte d'entrée est effectivement proche de 2,5 Volts, ce qui rends ce truc quasi sans intérêt... Un préampli s'impose.

    A noter que si l'on désire "grimper "vers 35 a 45 Mhz (ce qui est beaucoup pour ce genre de PIC) ... Le préampli doit être équipé ...De transistors HF. En, effet un 2N2222, dès 4 MHz n’amplifie plus, ces semi conducteurs sont pour de la commut ou de la BF.
    Tout transistor HF convient dont la série BF évidemment. L'idéal peu cher est le 9018 chinois (genre 2N918 amélioré) il est au passage et c'est surprenant, très résistant à la transmodulation. Dès fois on a de bonnes surprises...

    Un autre modèle est très intéressant car il est muni de pleins de digits et le programme est très bien fait. On peut lui demander de soustraire ou d'additionner n'importe quelle valeur de FI. Ainsi dans cette fonction, on peut afficher la fréquence reçue d'un récepteur en affichant la corrigée de l'oscillateur Local. Le programme vient aussi d'un site de radioamateur Allemand. Il n'est pas vendu en kit mais sa réalisation est parfaite. Le pré-diviseur grimpe soit disant à 2,4 Ghz. MAIS le pilote est un vulgaire quartz bon marché, donc sauf modifs, ...On ne peut pas attendre grande précision pour des bidules fonctionnant en VHF ou UHF
    bonne journée et félicitations pour ce chouette site instructif.
    • radio-man64
      • radio-man64Le 27/07/2019
      bjr roger, merci de ces infos, je t'ai répondu en mail direct cdt domi
