Fréquencemètre 0-50Mhz V1.0

Encore un petit kit chinois !

Le montage est assez simple et existe en plusieurs versions:

Ici la version 1.0 : la plus courante!

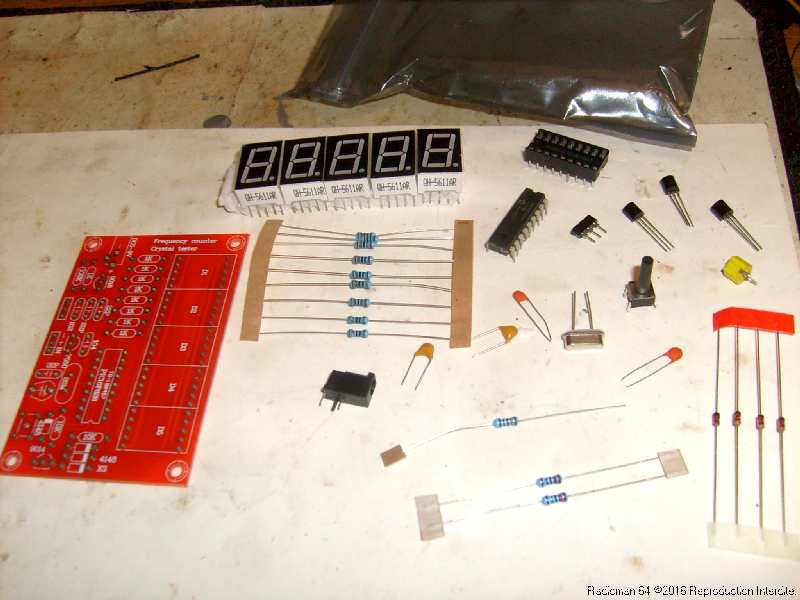

Voici ce que j'ai reçu:

S7300514 1

Peu de composants à souder, on va procéder dans l'ordre!

S7300525

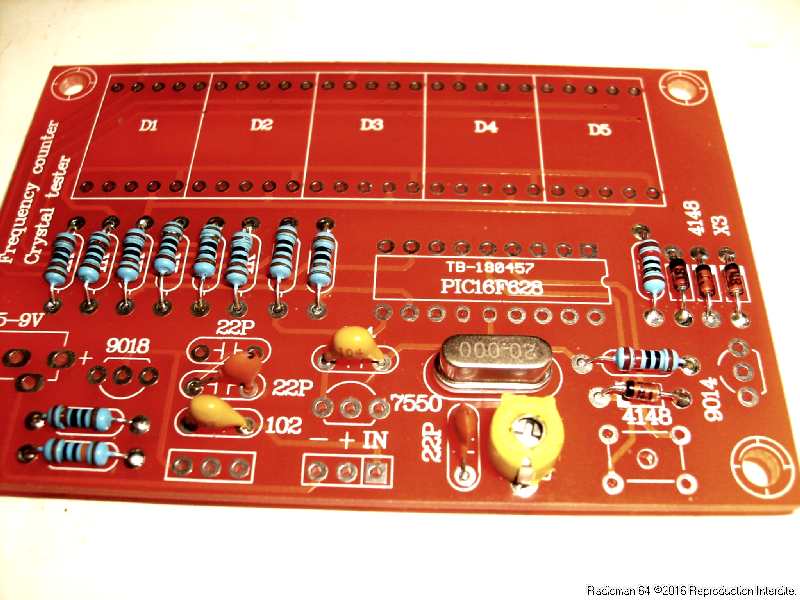

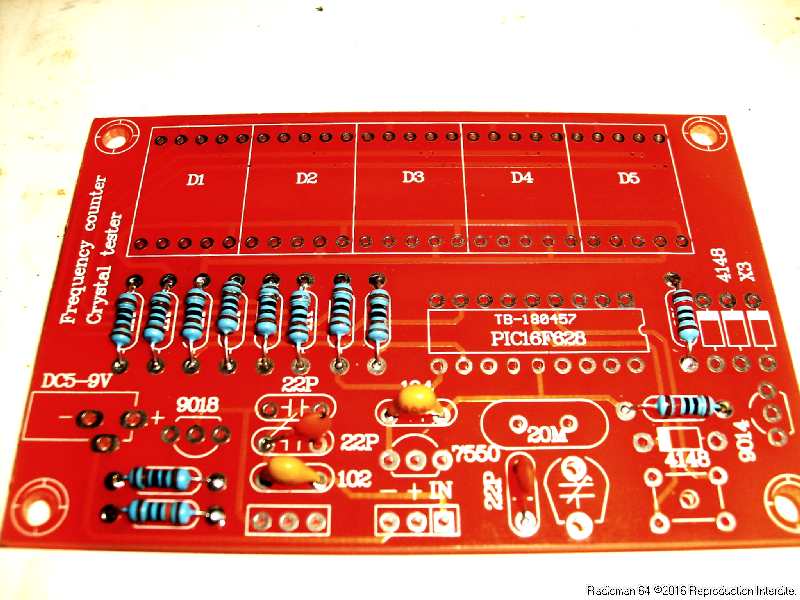

On commence par les plus petits: résistances et condensateurs céramique...

S7300531 1

Puis les diodes et le petit quartz...

S7300535

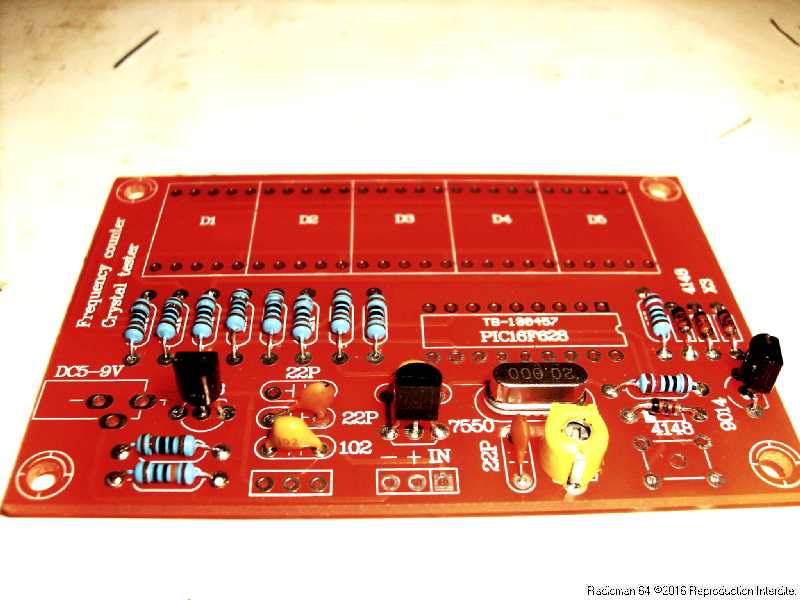

Les deux transistors et le régulateur de tension(attention au sens de branchement)...

S7300537

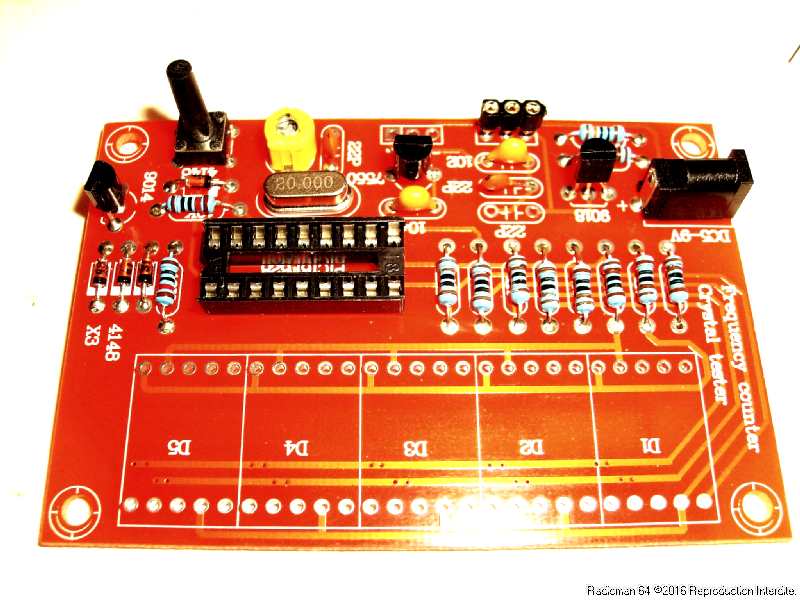

Bouton poussoir, support de CI et prise d'alimentation...

S7300549

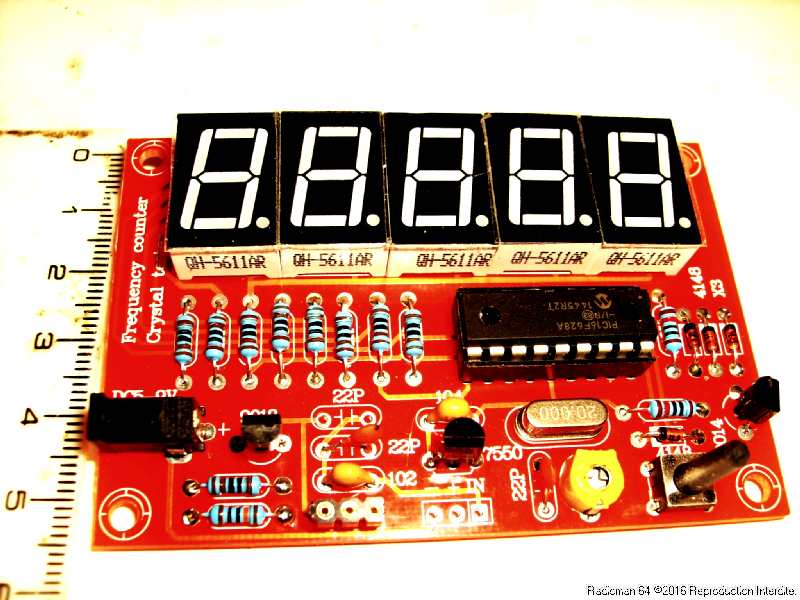

Enfin on soude les afficheurs et on met le µprocesseur sur son support!

Prêt pour un premier essai:

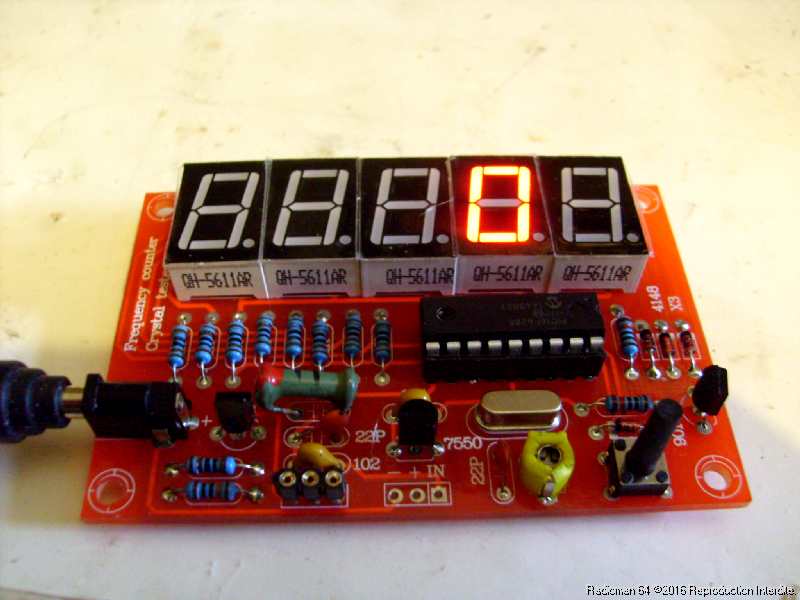

S7300554

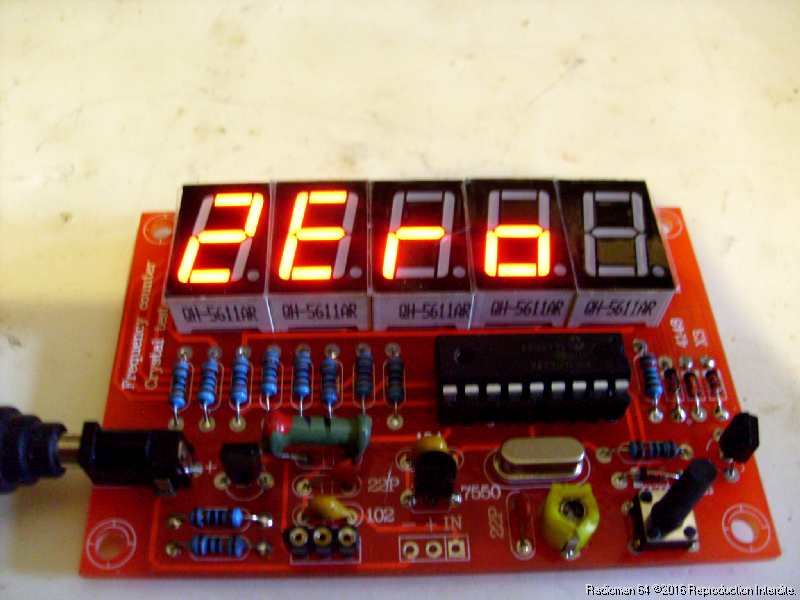

Le 4è digit indique "zéro" : tout va bien!

Reste à tester les différentes fonctions détaillées dans la notice:

Frequencemetre 0-50MhzFrequencemetre 0-50Mhz (997.46 Ko)

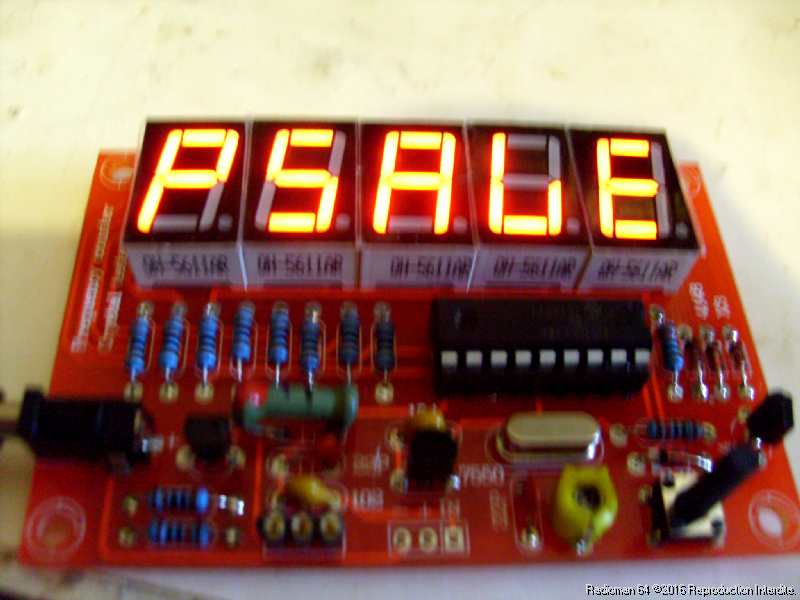

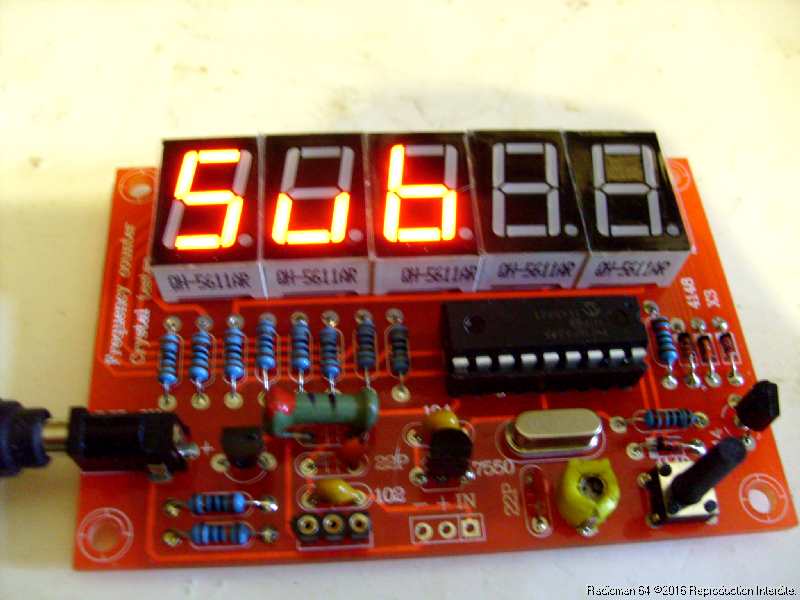

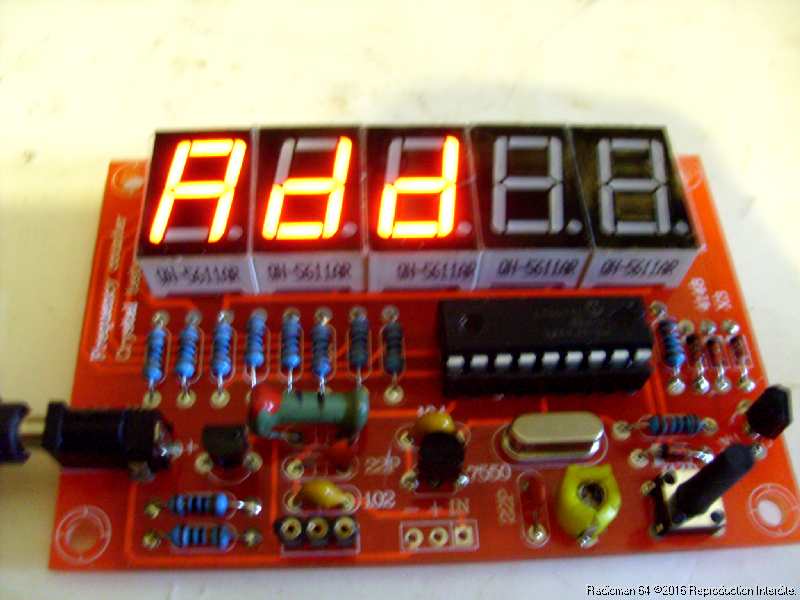

S7300555S7300559 1S7300560 1S7300563 1

Tout fonctionne correctement, mais un  défaut subsiste:

Que ce soit dans la version 1 ou bien la version 2 ( que l'on va voir ensuite) l'entrée mesure se fait directement sur le µ-processeur "PIC" et le niveau d'entrée du signal nécessaire pour déclencher l'affichage est très élevé (plusieurs volts).

Dans beaucoup d'aplications le fréquencemètre ne va pas fonctionner!

A noter aussi la fonction testeur de Quartz :

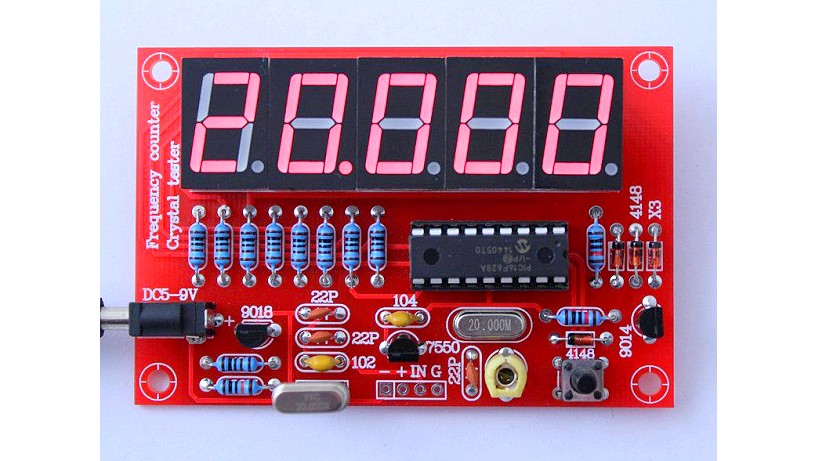

Ici un test d'un quartz de 20Mhz

Test quartz

Encore un petit kit  pour l'amateur:Il reste à lui trouver un boîtier !

Depuis peu on en trouve une seconde version (même schéma) mais le circuit imprimé est plus petit et elle est fournie avec un boîtier en plexi transparent!

L'article de la version 2.0 est ici: => Fréquencemètre 0-50Mhz V2.0
