Fréquencemètre 0-50Mhz V2.0

Voici la seconde version de ce petit kit reçu la semaine dernière!

L'ensemble est bien emballé et on est en présence d'un joli circuit imprimé double face à trous métallisés!

voici une notice en Français: => Doc completeDoc complete (1.52 Mo)

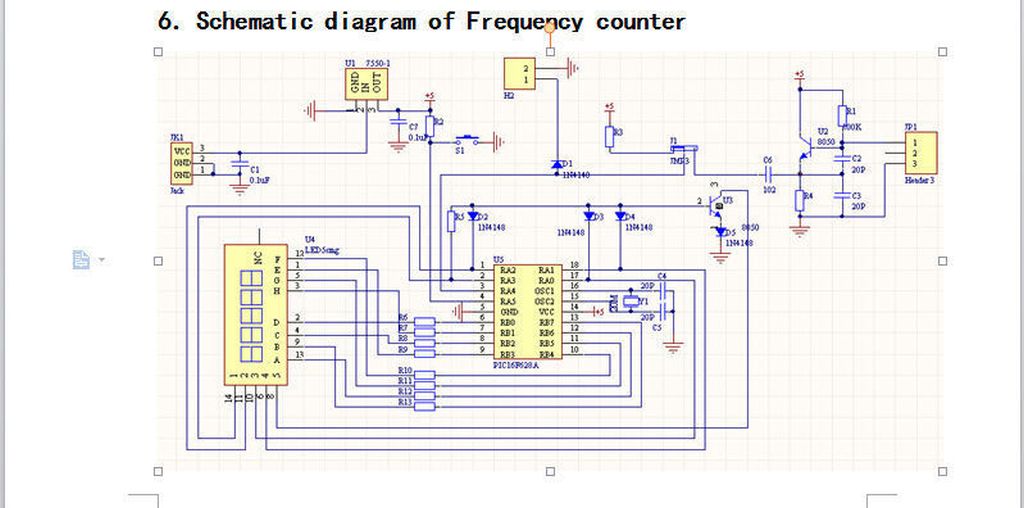

et le schéma:

Frequencemetre 0 50mhz

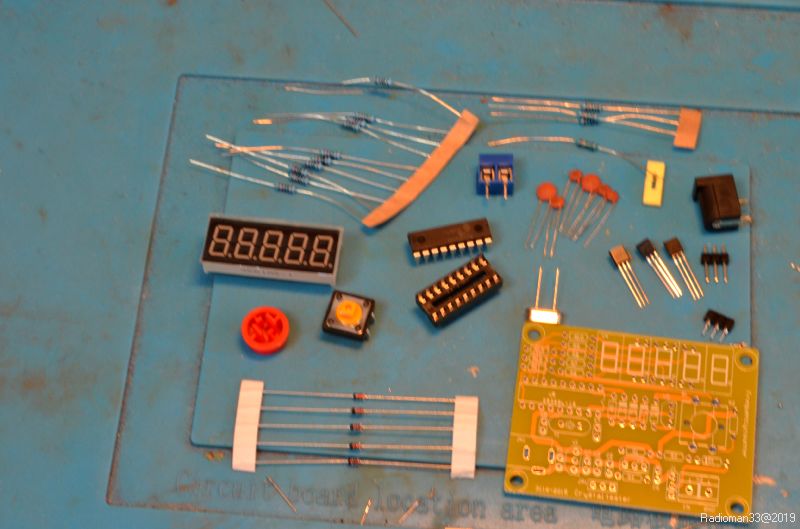

Il ne faudra pas faire d'erreur au montage, car les composants seront très difficiles à dessouder...Dsc 233Comme dans le premier kit il y a peu de composants à implanter: c'est normal, c'est le même schéma!

Le circuit est plus petit et le bloc d'affichage aussi..

L'ordre de montage est identique:

On commence par les résistances (il est conseillé de les mesurer car le marquage est assez confus):

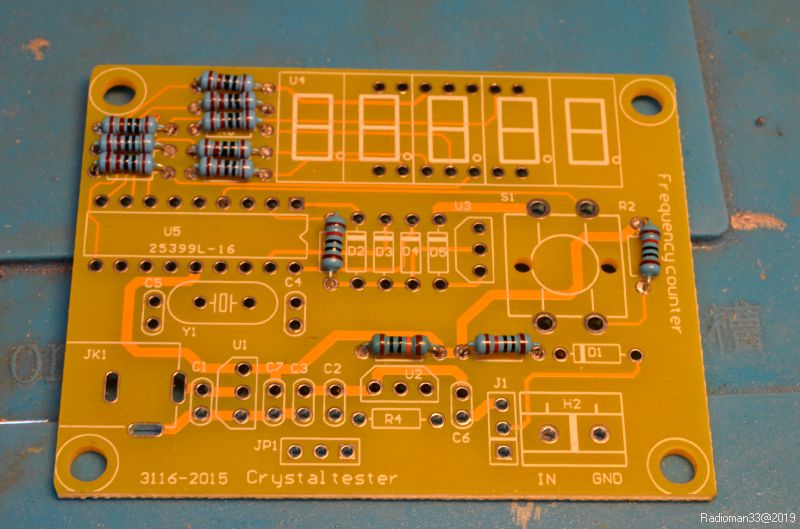

Dsc 0235On continue avec les petits condos céramique et le quartz:

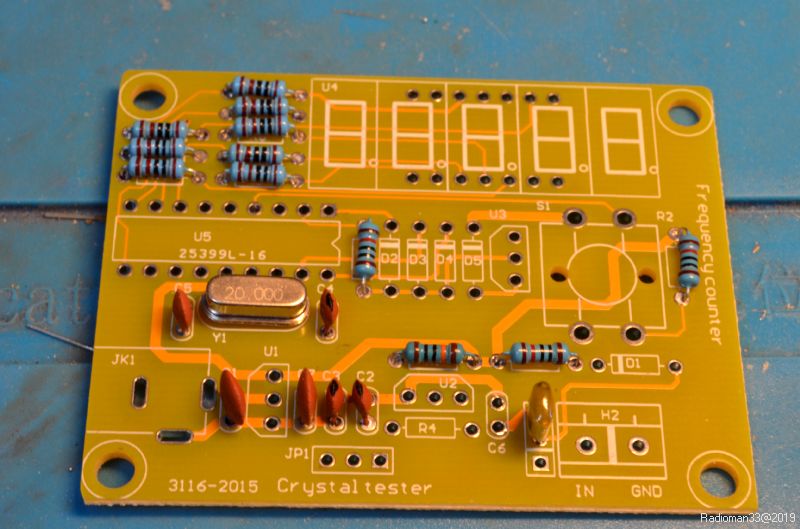

Dsc 241A noter il me manquait C6 de 10nF et celui que j'ai monté ...J'ai une erreur d'implantation!

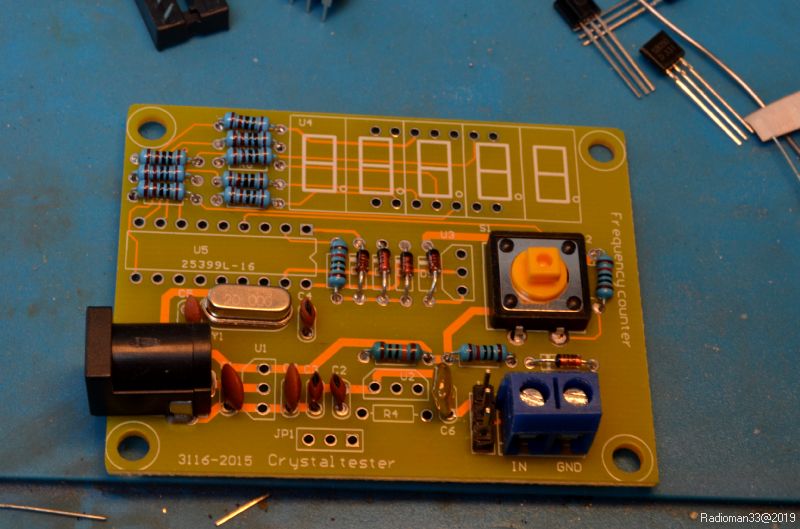

Elle va être vite corrigée...Dsc 243Et voilà!...J'en profite pour souder les autres composants...

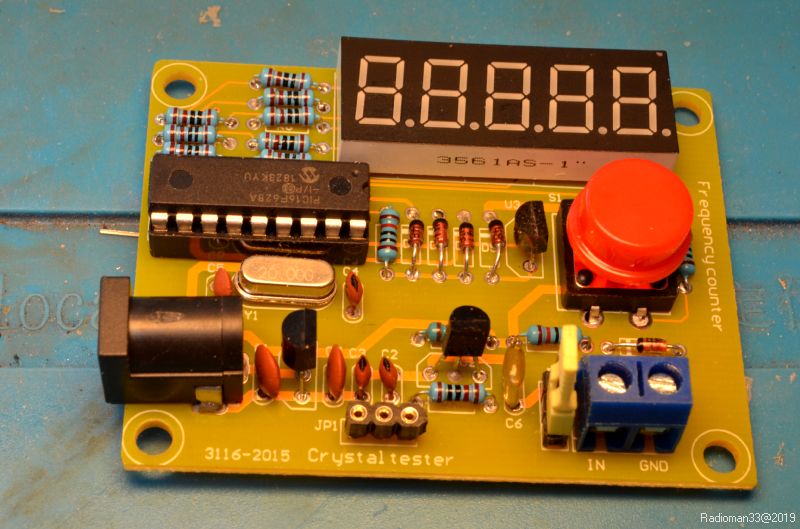

Dsc 0245

Le boîtier est facile à monter:

on fixe le circuit sur la plaque du fond...

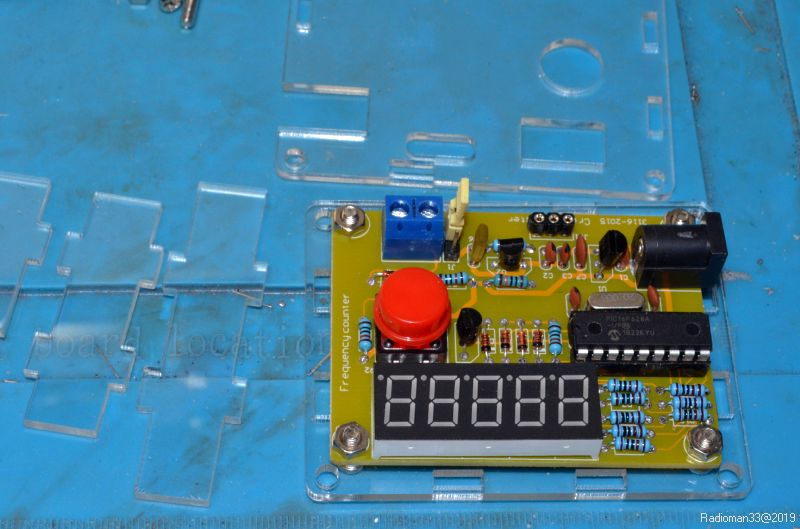

Dsc 255et on assemble les autres morceaux:

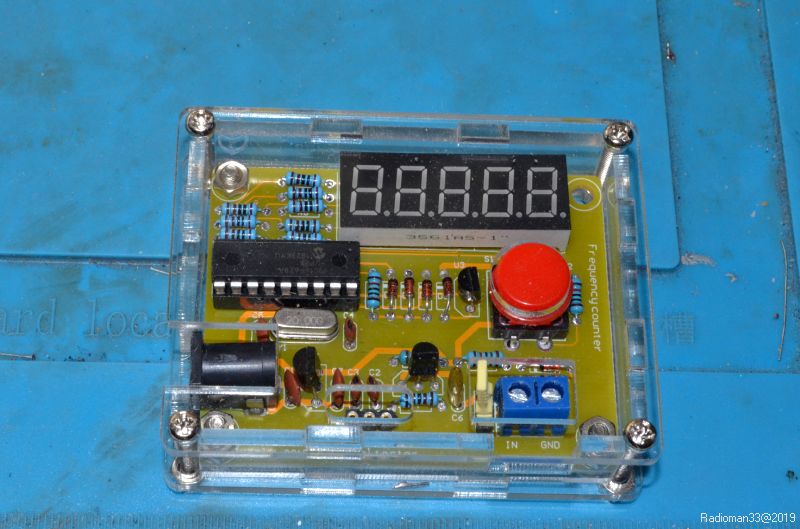

Dsc 0256Et voilà l'engin monté dans sa boite : il est gros comme un paquet de cigarettes!

L'ensemble est monté, le µprocesseur est en place sur son support...le boîtier est vissé: on va passer aux essais!

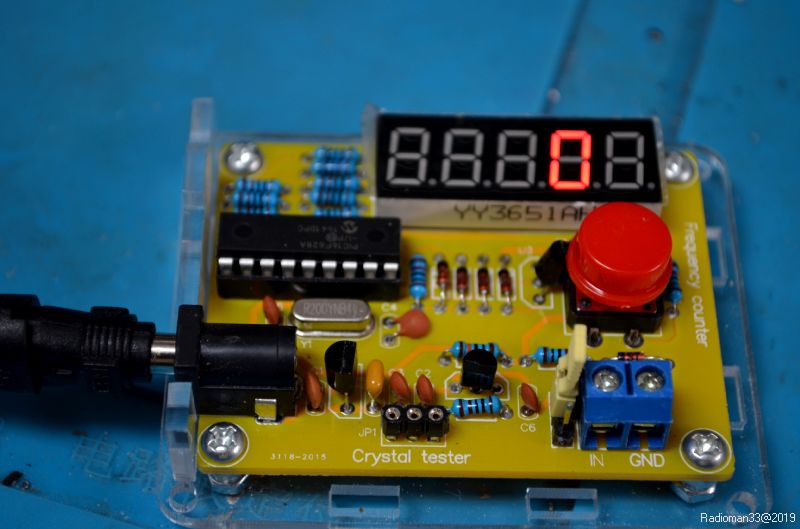

L'alimentation ne doit pas dépasser 12V , pour ma part j'utilise un bloc secteur 9V:

Dsc 258

Tout est OK il démarre impeccable: le 4è digit reste allumé!

J'ai fait un petit branchement avec le générateur FG085 monté précédemment:

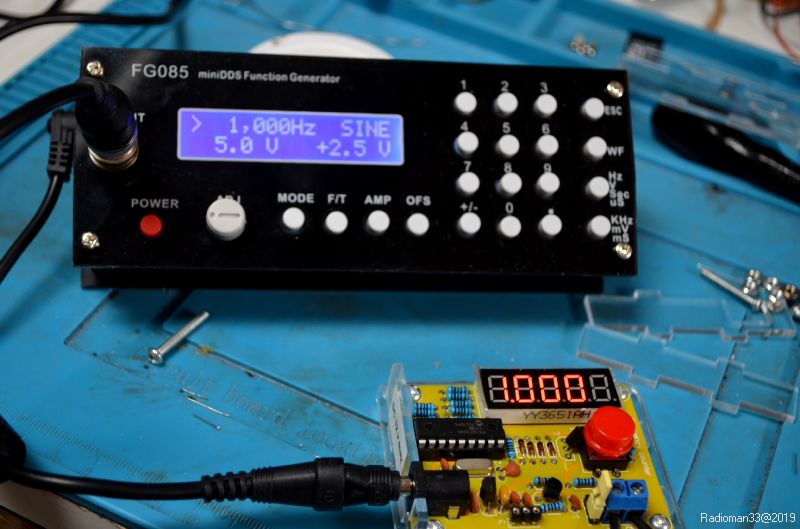

Ici on est à 1000HzDsc 0258On augmente la fréquence:

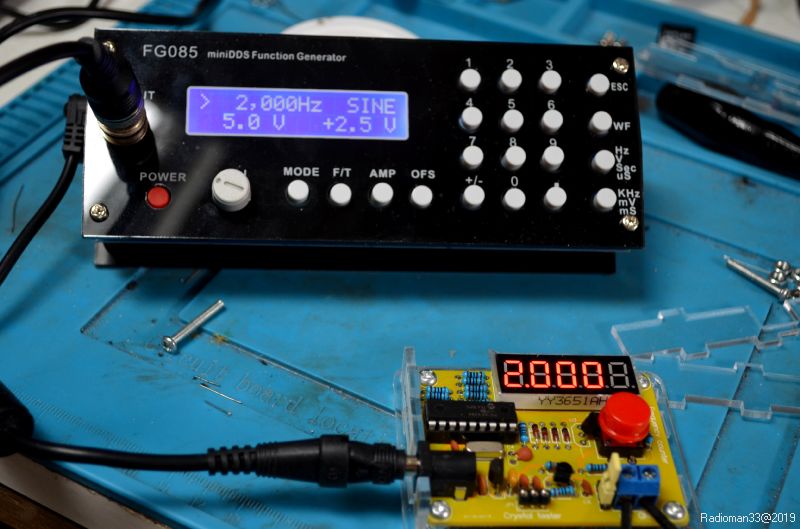

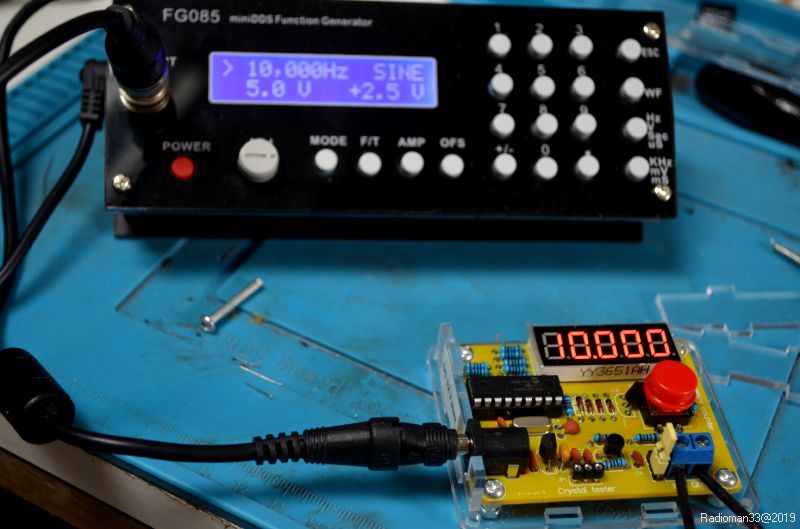

Dsc 260Encore un peu:

Dsc 0260

Comme le précédent cet appareil a une fonction "testeur de quartz"

Pour cela il faut déplacer le petit cavalier jaune!

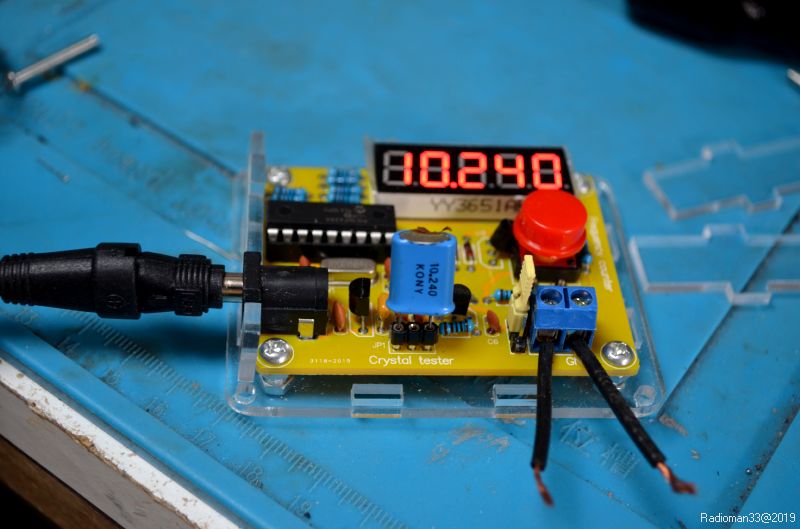

Test d'un quartz de 10,240Mhz:

Dsc 262Comme on peux le voir ça fonctionne bien!

Un problème commun aux deux versions subsiste:

En fréquencemètre il faut un signal d'entrée très costaud pour déclencher l'affichage: (aux alentours de 4volts)...

Si on veux brancher cet appareil sur un générateur HF (par exemple) il va falloir augmenter la sensibilité d'entrée!

Il faut donc réaliser un préampli d'entrée pour pouvoir utiliser ce fréquencemètre:

Ce montage fait l'objet d'un article séparé à lire ici: =>Amélioration d'un petit kit fréquencemètre
