Les postes batterie des années 1920-1930



Dans ce sujet, nous allons revenir aux débuts de la radio !

On a déjà évoqué il y a quelque temps les premiers postes à galène:

==> UN POSTE A GALENE <==

mais l’invention de la lampe « audion » par Lee de Forest va révolutionner le monde de la TSF:

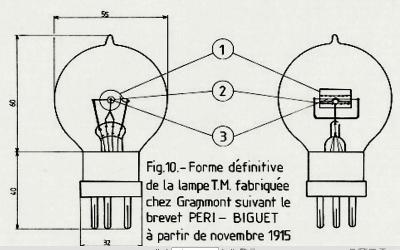

Lampe tm 1

Cette lampe (également appellée lampe TM) permettait d’amplifier le faible signal reçu par un poste à galène,

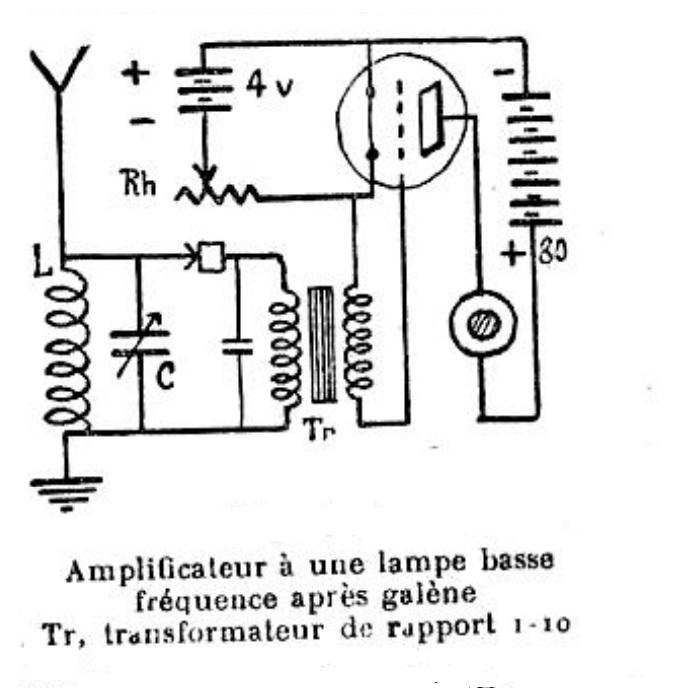

Galene 1 lampeIci, on part d'un poste à galène et on ajoute un circuit d'amplification basse fréquence:

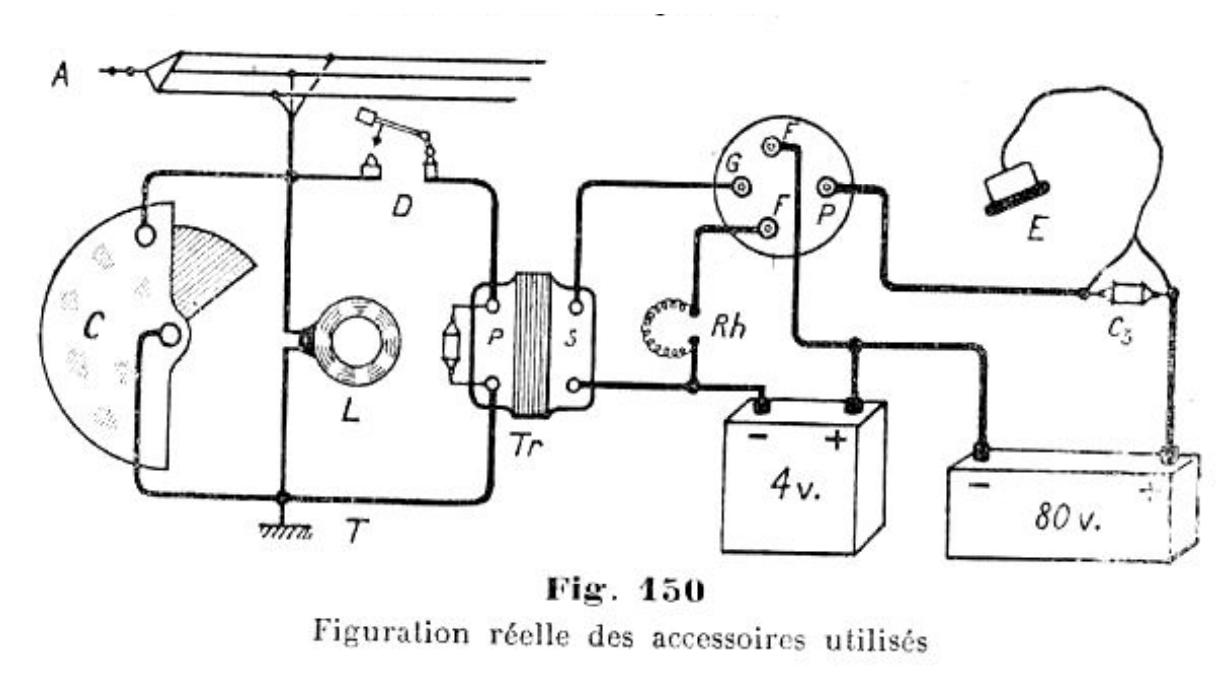

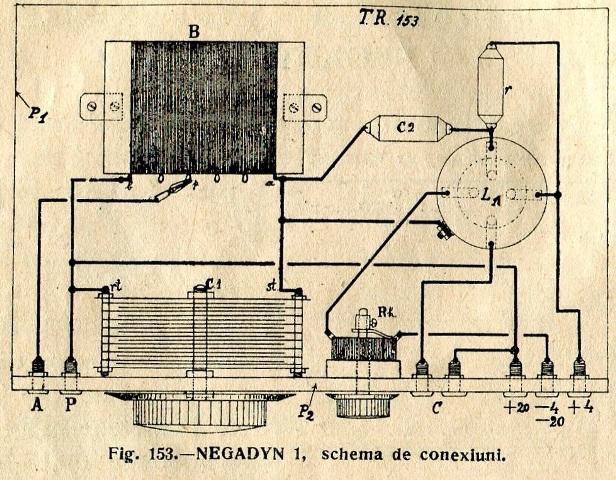

Cablage galene 1 lampeLe circuit était le plus souvent cablé sur une plaque en bois!

puis de nombreux inventeurs de l’époque lui ont trouvé et expérimenté de nombreuses fonctions intéressantes ...

Détectrice:

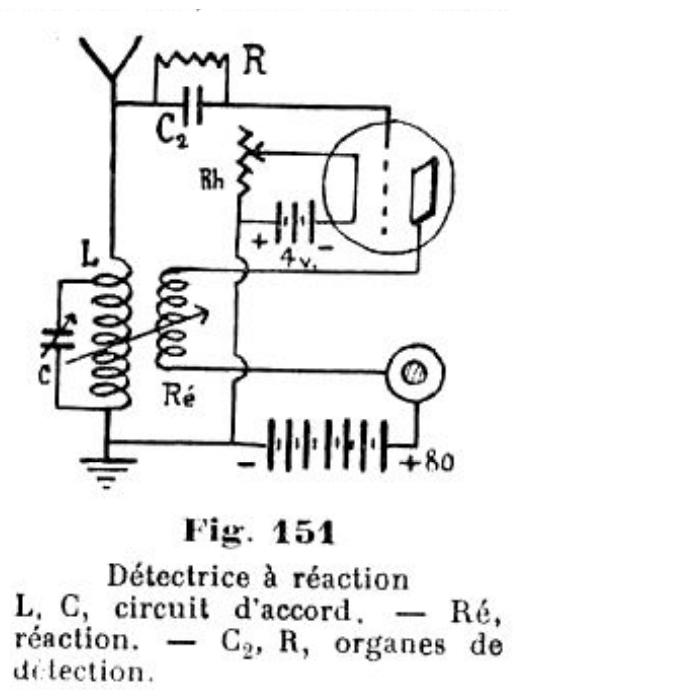

Ici, un montage de la lampe TM en détectrice à réaction, montage que l'on va retrouver dans de nombreux postes ...

Le montage sera souvent réalisé dans un coffret en bois avec la lampe posée soit sur le dessus, soit à l'intérieur.

Det a reaction01

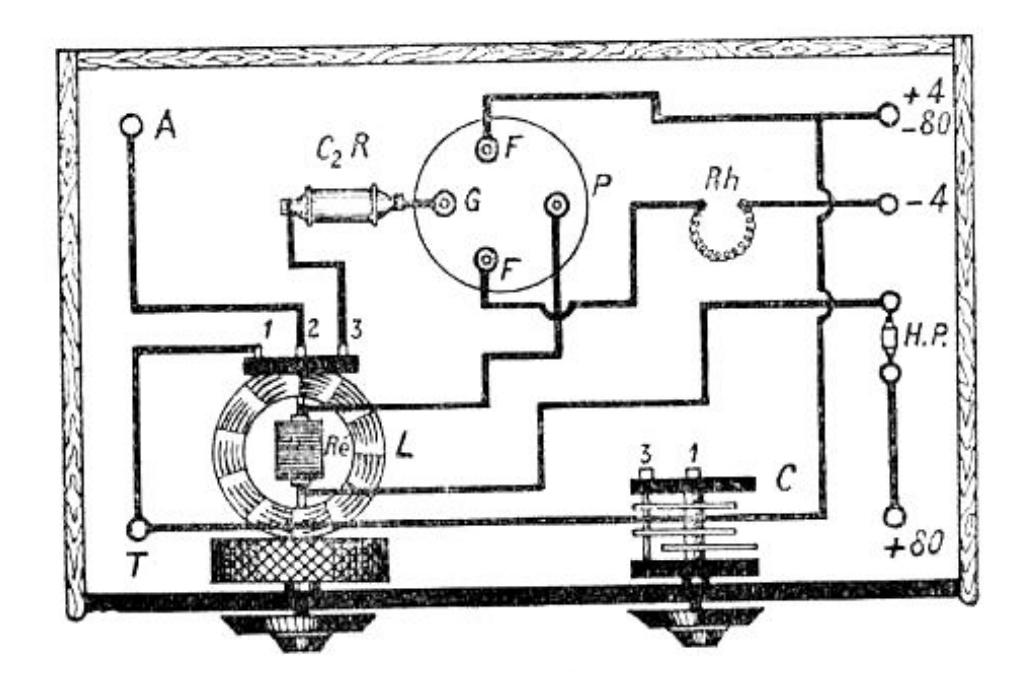

Cablage reaction 1 lampeA noter, la petite bobine de "réaction" qui pivote au milieu de la bobine d'accord

On trouvera aussi la lampe TM en amplificatrice, redresseuse … Etc



Dans les années 20, de nombreux constructeurs ont lancé la fabrication des premiers postes a une ou plusieurs lampes donnant ainsi le départ à la grande aventure de la radio.

A cette époque, les postes de radio n’avaient rien à voir avec ceux que l’on peut imaginer :

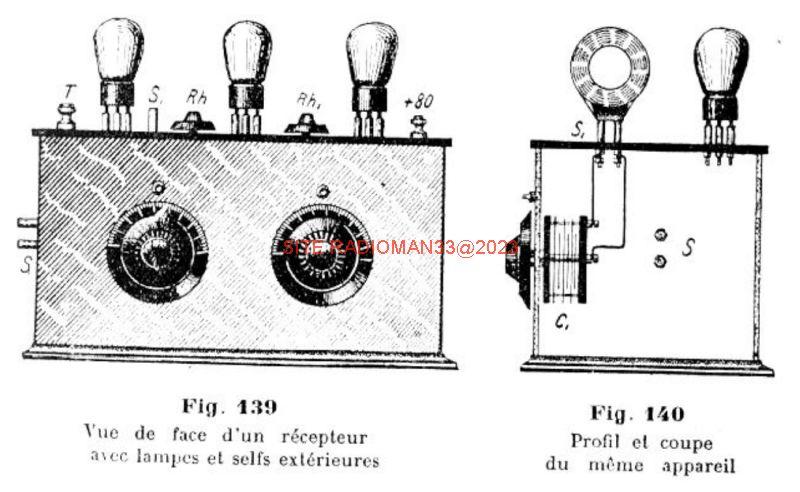

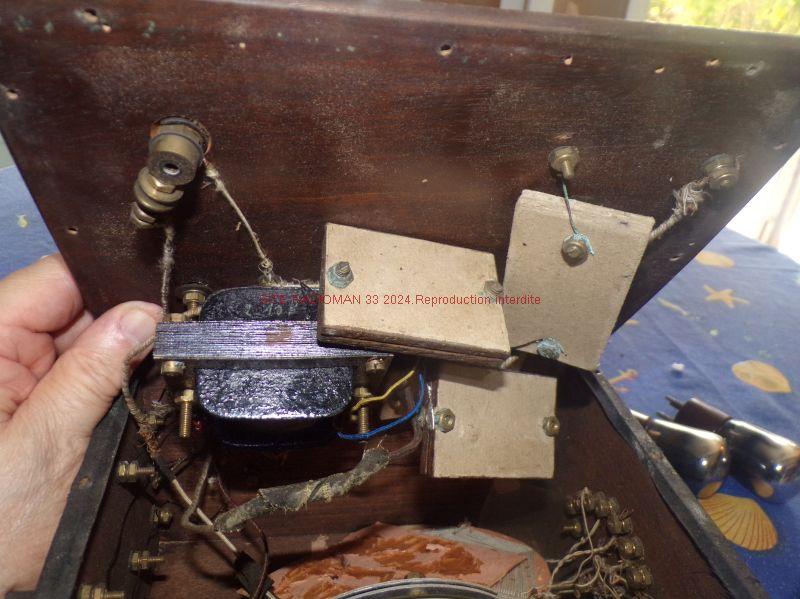

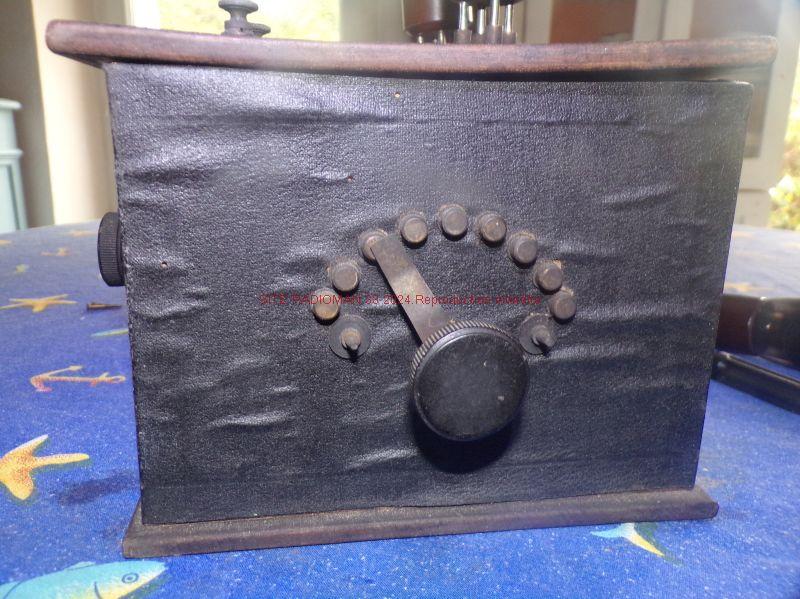

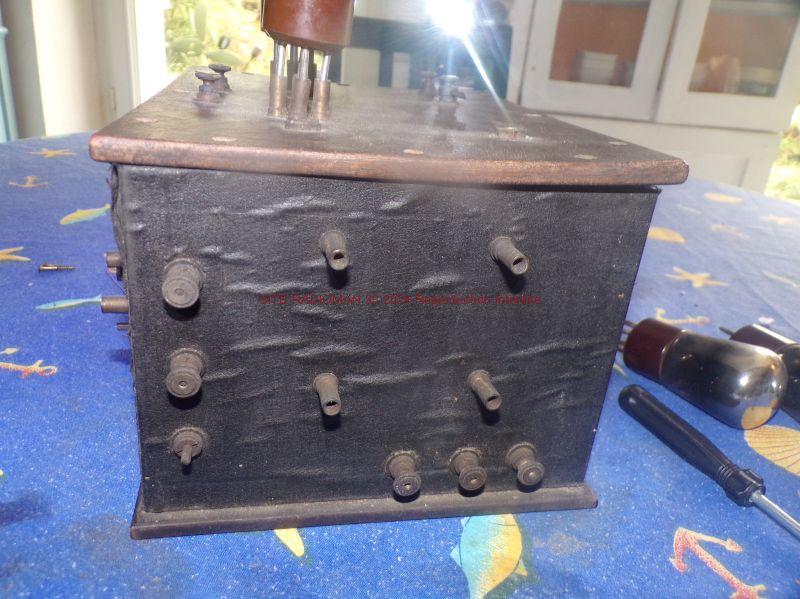

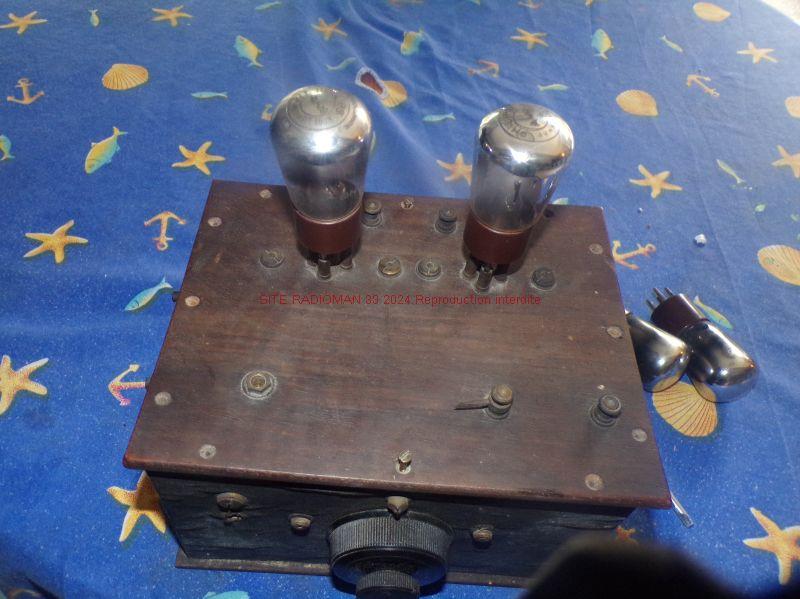

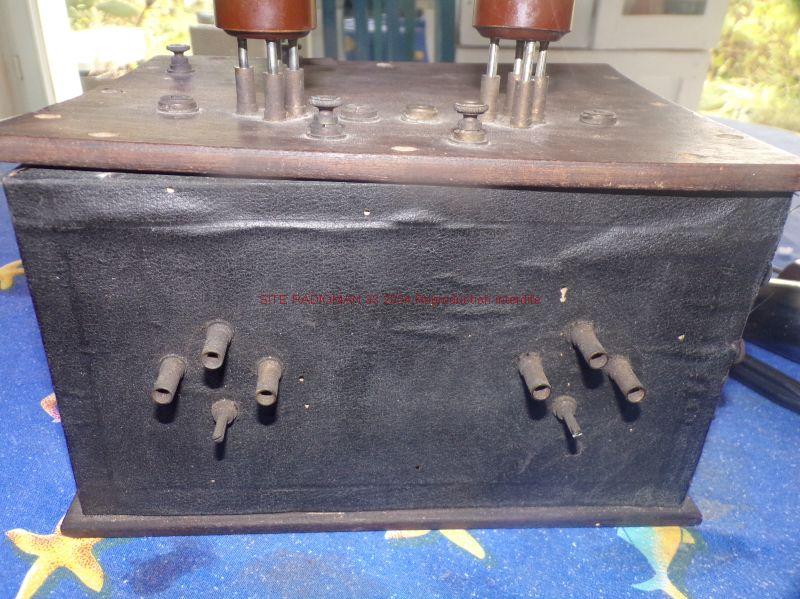

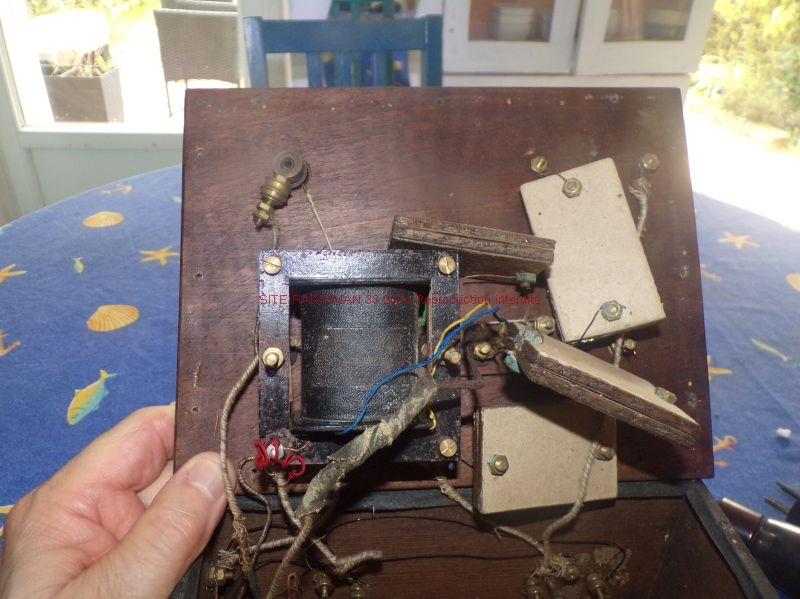

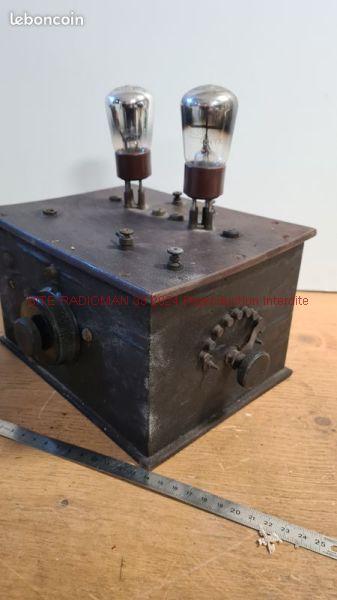

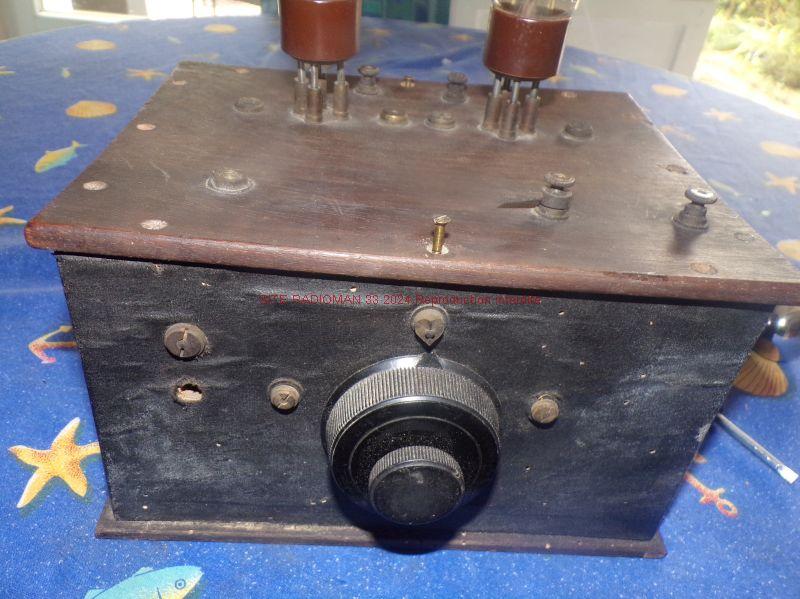

C’était le plus souvent une caisse en bois avec les lampes posées dessus:

Boitier02

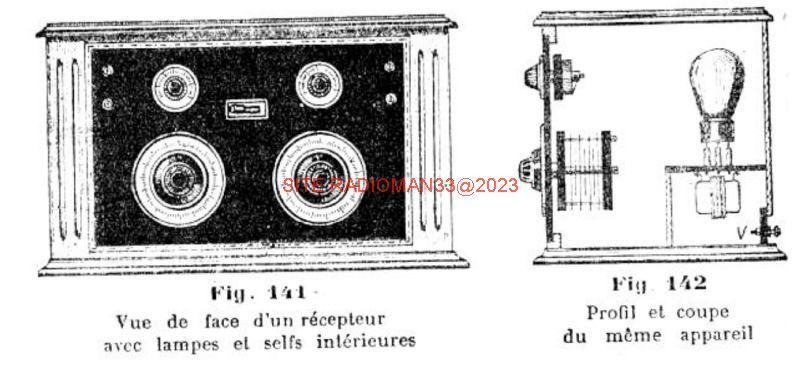

ou montées dans la caisse:

Boitier01

De nombreux et mystérieux réglages implantés en facade permettaient la recherche et l'accord sur la station à reçevoir!

Tout cela était réservé uniquement aux amateurs avertis.

Souvent, il n’y avait pas encore de courant électrique disponible dans la maison, aussi ces postes fonctionnaient sur des batteries que l’on faisait recharger chez l'électricien ou le garagiste du coin!

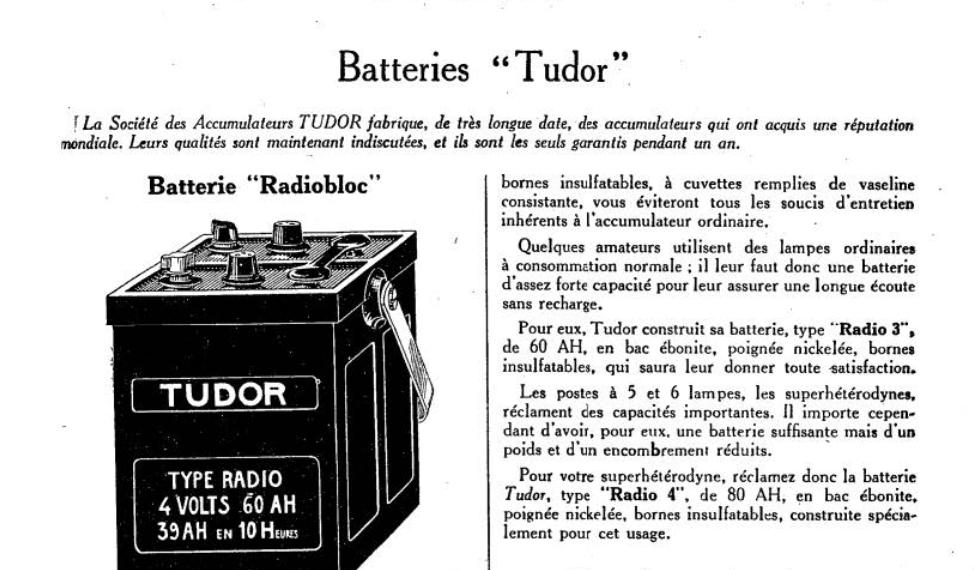

Les batteries étaient lourdes et encombrantes, on les rangeait souvent à l'intérieur du meuble sur lequel était posé le poste:

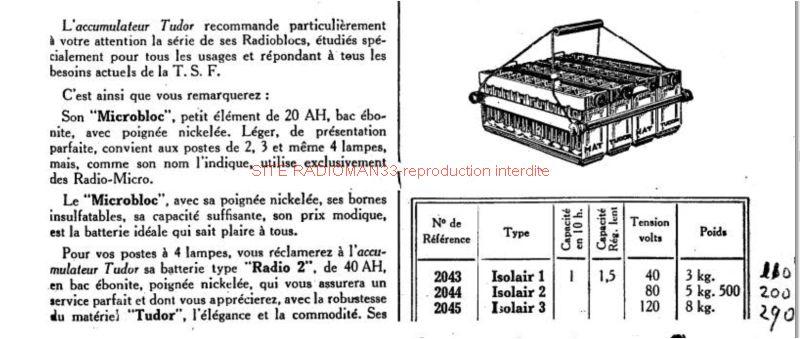

Batterie 03



Accus 4

Mais tout cela n’arrêtait pas les premiers « pionniers » de la radio à l’écoute des « radio-concerts » diffusés par les rares émetteurs de l’époque !



Mes postes batterie:

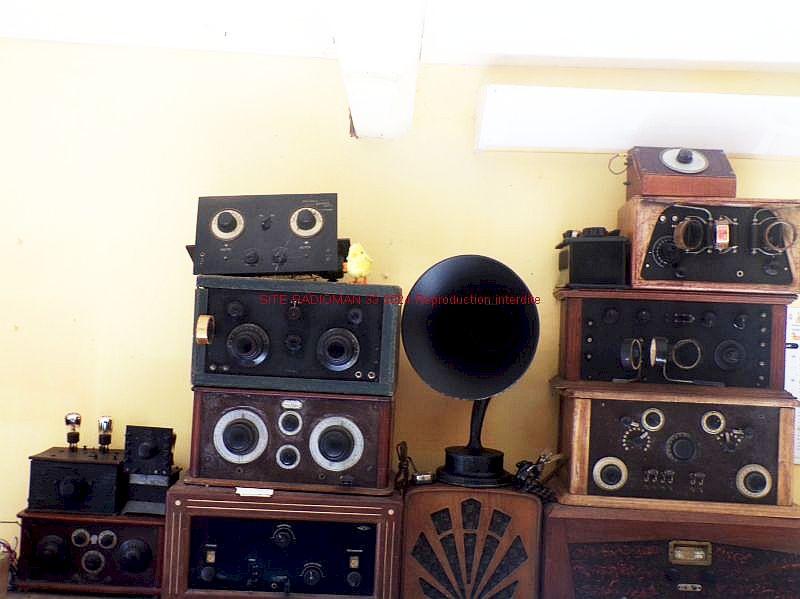

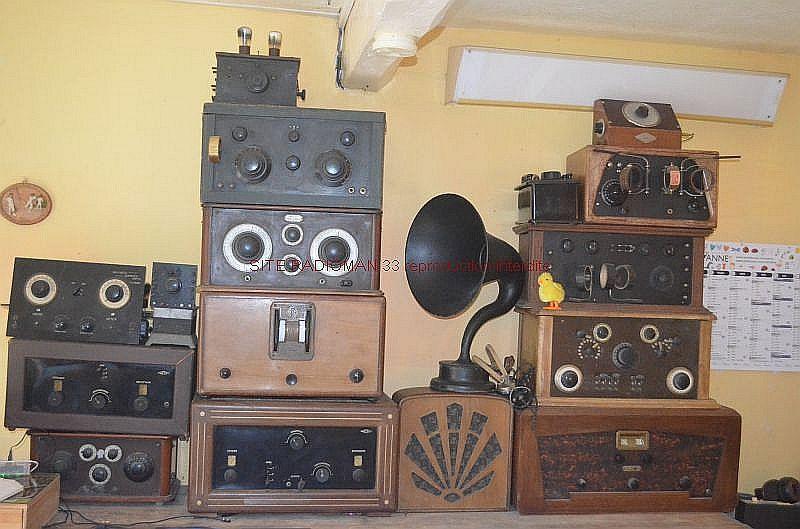

Au fil du temps, j’ai pu me procurer quelques témoins de cette époque glorieuse :



100 0997

Cette image évoluera en même temps que la collection qui à ce jour comporte désormais 10 postes !



Les plus anciens (avant 1920) sont dans les musées ou chez quelques collectionneurs fortunés, mais ceux que je vous présente datent de la période 1923-1930.

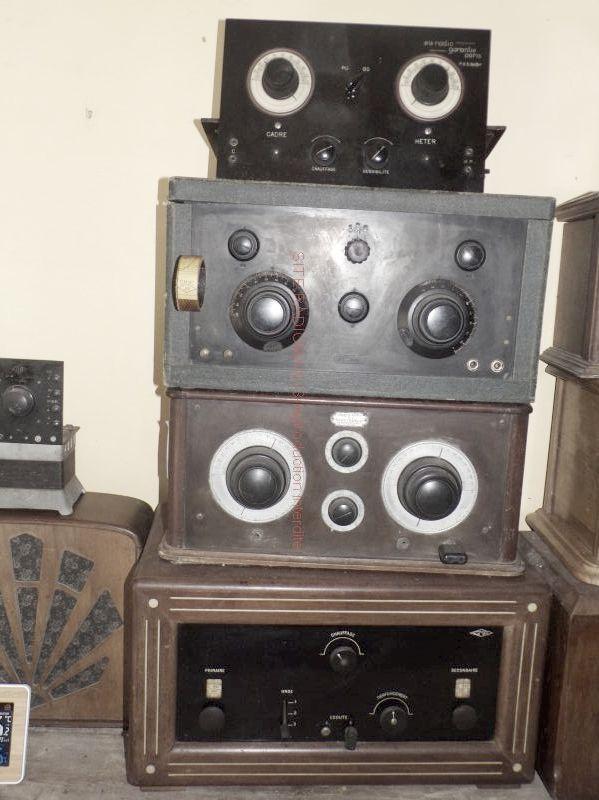

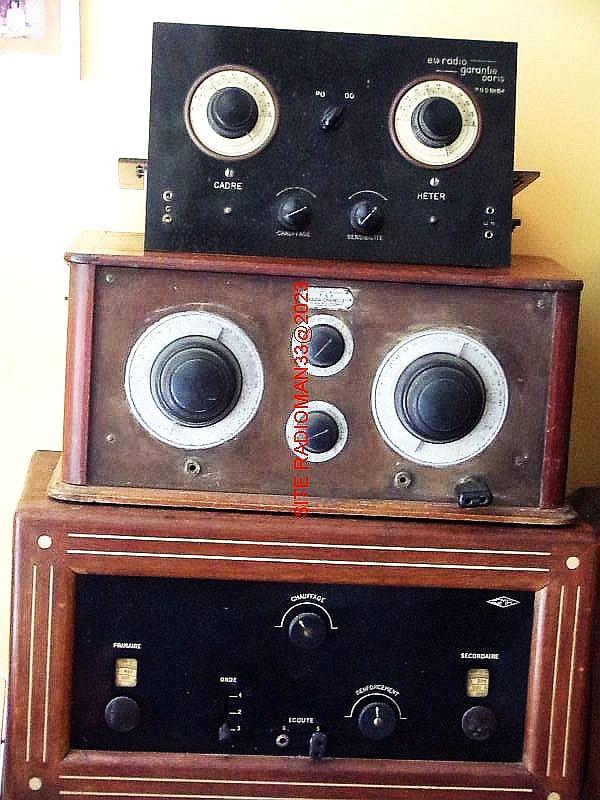

Ici à gauche, quatre postes de « marque » commercialisés à l’époque :

100 0461



Un GMR "Centaure", un Radia Chapelle, un Phal, un Radio-Garantie.

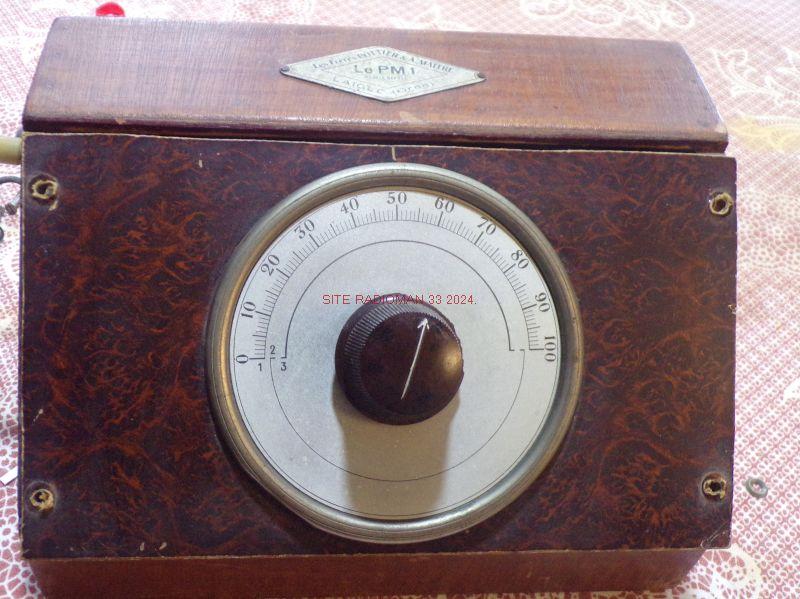

S'est rajouté récemment un petit poste à une lampe:

le TM1 "Pottier & Maitre"

100 0872

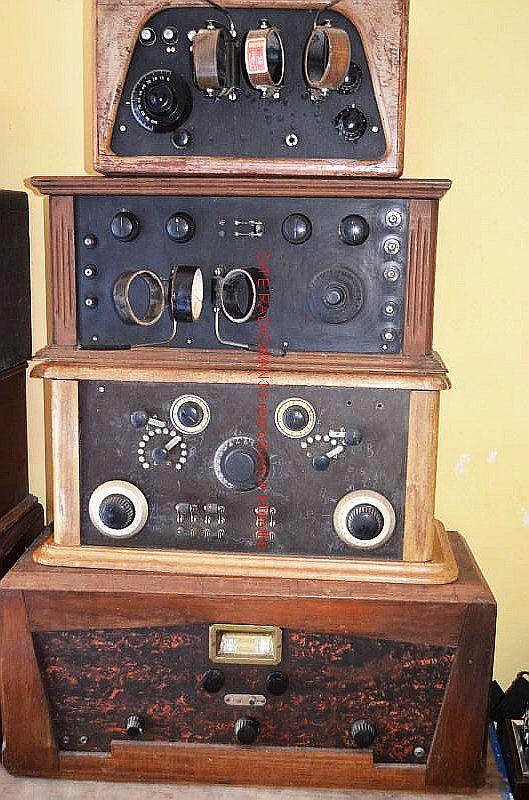

À droite, quatre postes de fabrication amateur :

Dsc 531

 Là aussi un nouvel arrivant d'allure plutôt sympa:

100 0985



Il est difficile de les dater, mais les composants qui les équipent sont bien de cette période-là !

Les postes de marque étaient très chers, car fabriqués en petite série, mais de nombreux fournisseurs vendaient déjà des pièces détachées pour permettre aux amateurs bricoleurs de se construire un poste à peu de frais.

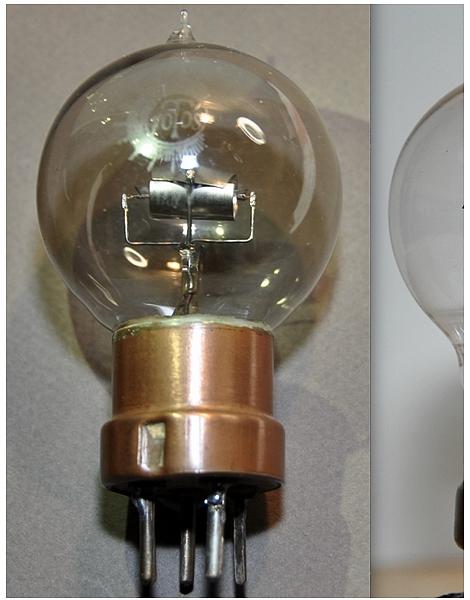

Les premières lampes « Audion » ou « T.M » étaient peu fiables et très gourmandes en énergie.

Lampe tm

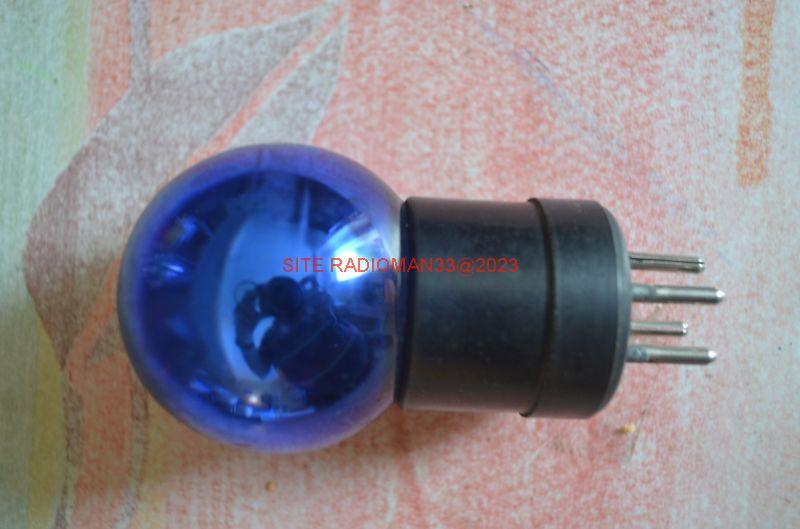

Elles ont existé soit en verre transparent, soit en verre teinté d’une belle couleur bleue :

Dsc 495

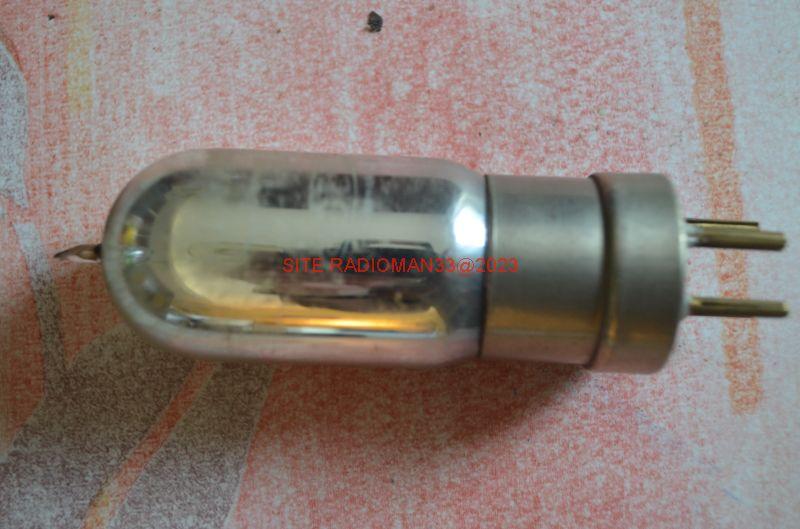

Par la suite, on a vu arriver des lampes à faible consommation,  les lampes « micro » ou « miniwatt » avec un filament au tungstène additionné de thorium (Radio-Micro, R36, 6/100, A410).

Dsc 496

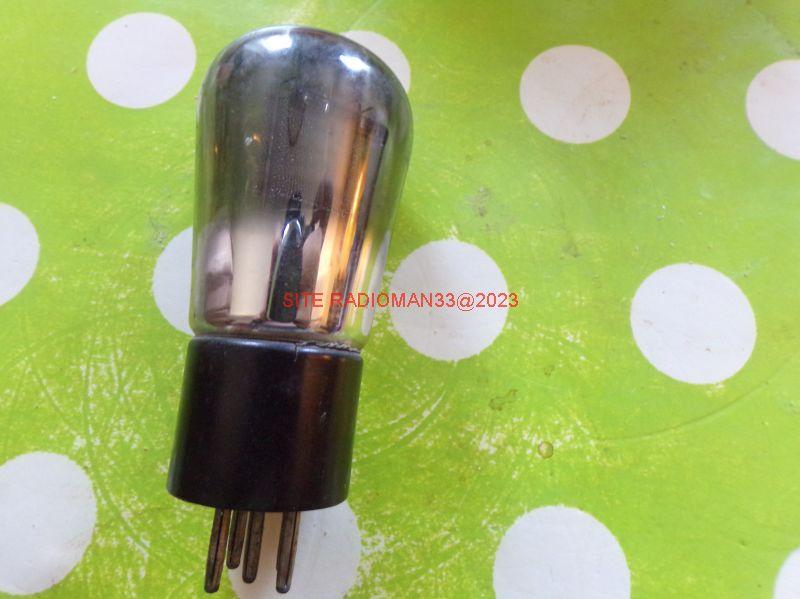

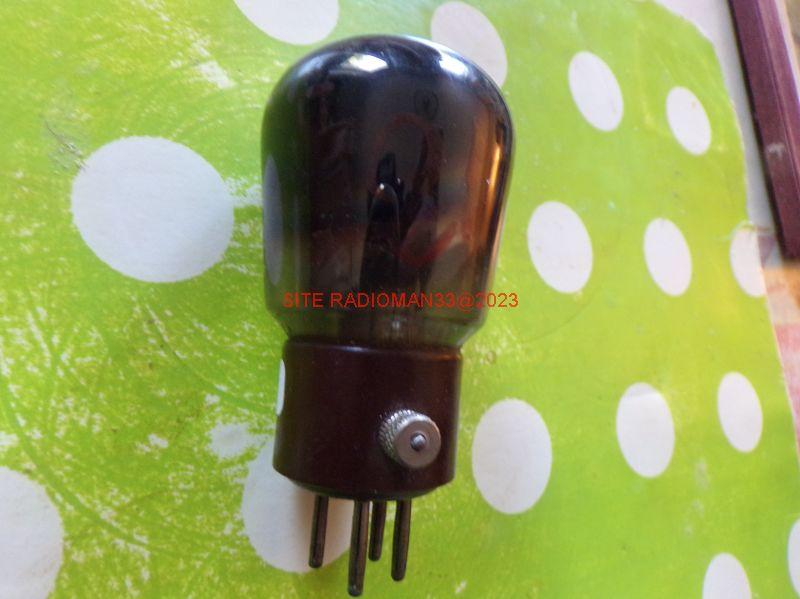

La troisième génération de lampes (A410N, A409, B406, etc) avec filament recouvert d’oxydes de baryum ou de strontium, travaillaient elles à basse température et de ce fait, elles n’étaient plus très exigeantes en ce qui concerne le chauffage.

100 0151100 0156

Ce sont ces lampes-là que l’on trouve le plus souvent dans les postes batterie que l'on peut se procurer de nos jours...

On va maintenant s’intéresser aux 10 postes de la collection !





1- Un poste "Amateur" deux lampes

Cédé par mon ami Gilles ce petit poste réalisé avec des composants d'époque est assez sympatique:

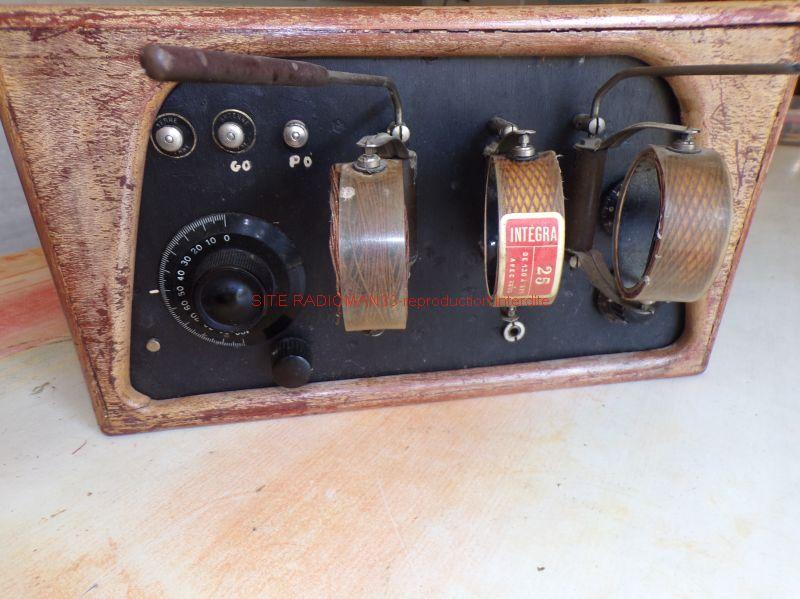

100 0439C'est un poste type "à réaction" reconnaissable à ses trois bobines articulées pour les réglages d'accord et de réaction...

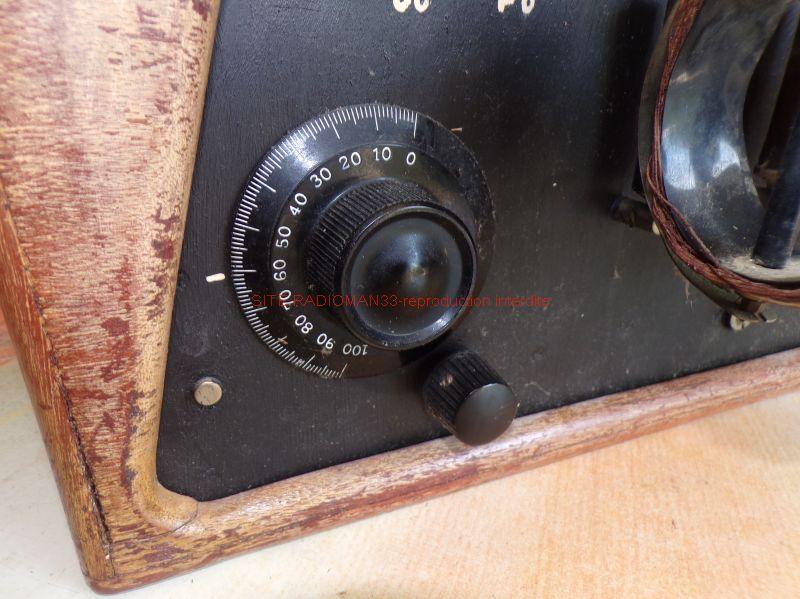

Un gros bouton gradué permet la recherche des stations à écouter:

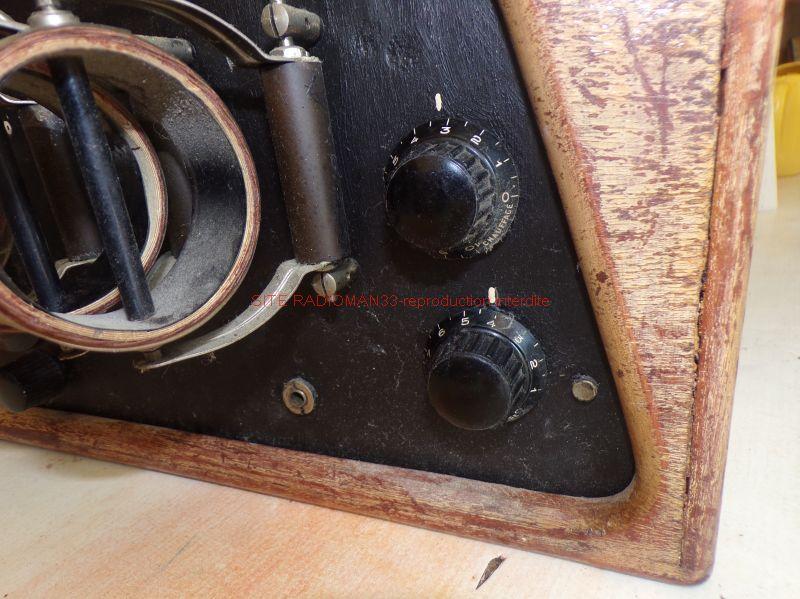

100 0441Et sur la partie droite deux boutons (rhéostats) pour ajuster la tension filaments des tubes:

100 0443

A l'intérieur peu de composants:

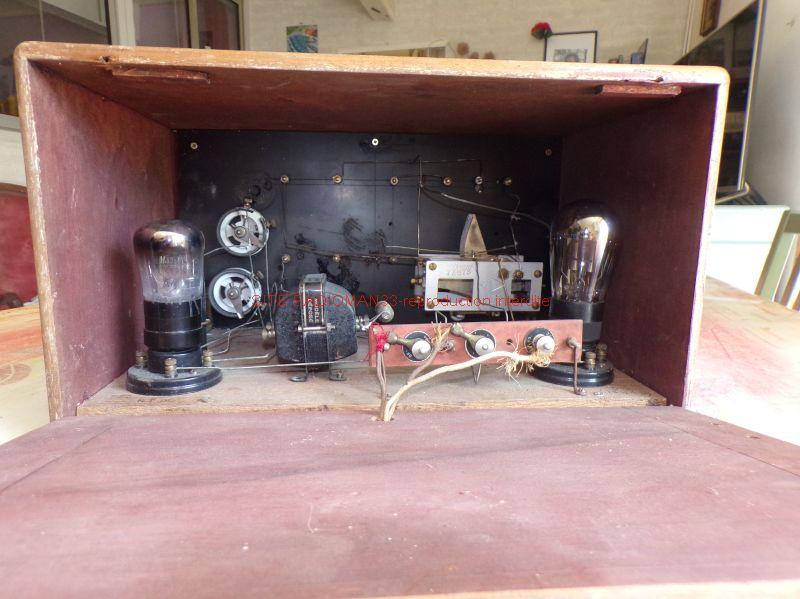

100 0427Les deux lampes: A410 et RT56 (triode de puissance), Un gros condensateur variable de marque "Pival", un transfo de liaison et les deux rhéostats en façade...

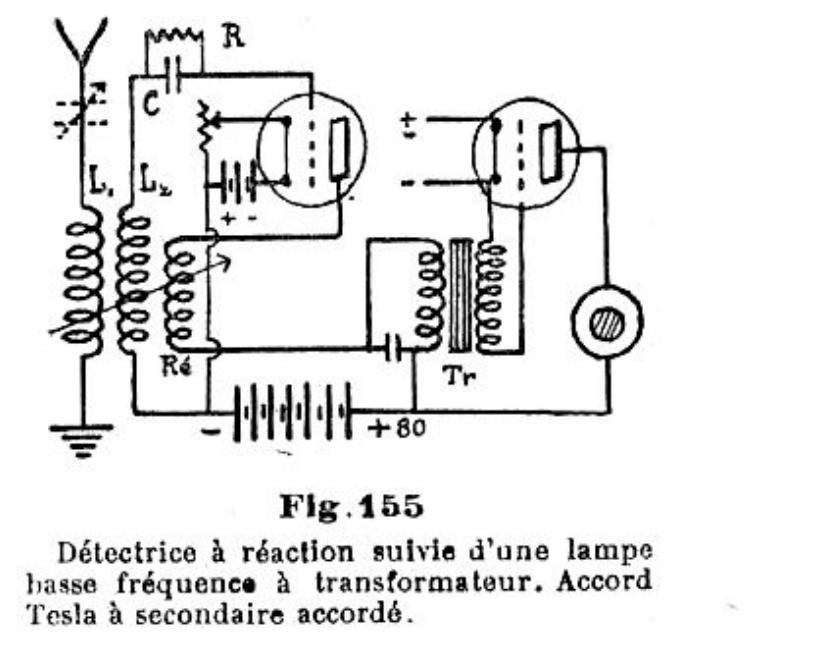

Le schéma va ressembler à celui-ci:

2 lampes

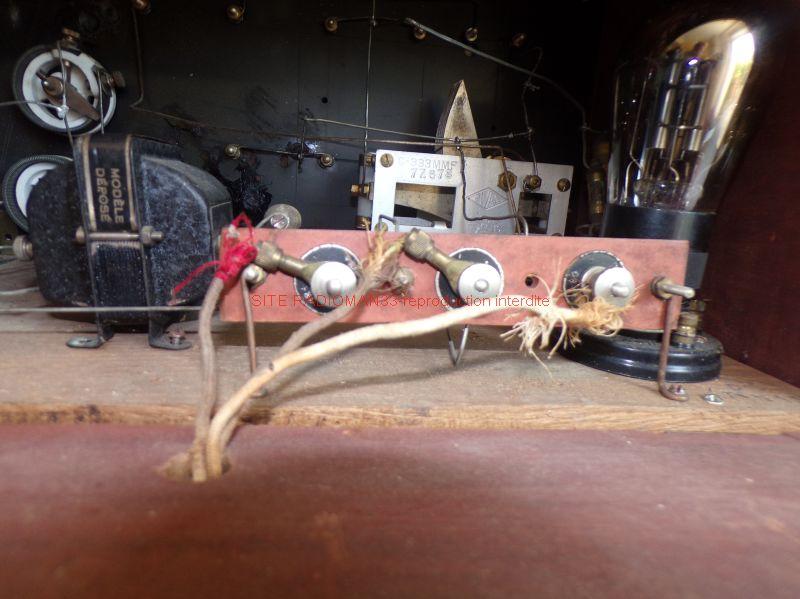

Cablage propre et soigné en fil de section carrée, un bornier permet la connection des fils d'alimentation

100 0434Un volet en bois ferme la caisse.

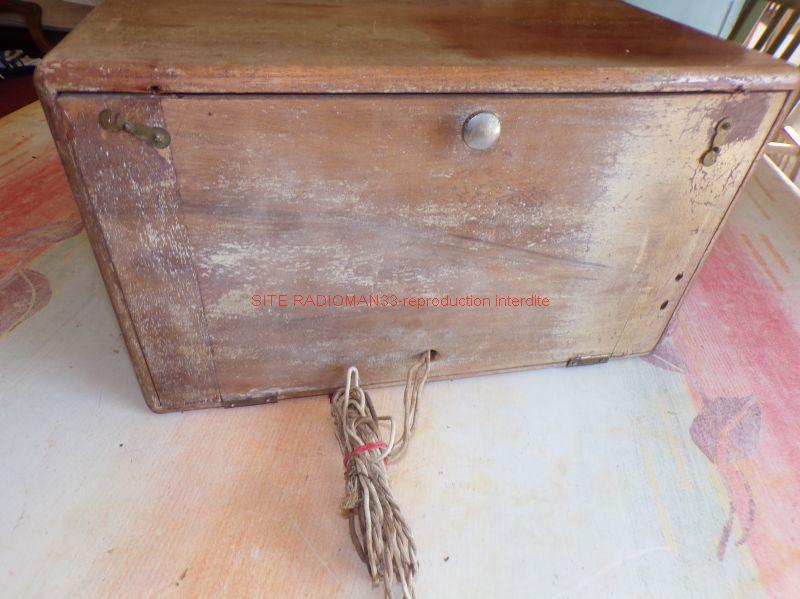

100 0422Voilà un joli petit poste fabriqué à l'époque par de nombreux amateurs désireux d'écouter les premières émissions de radio!





2- un poste "Amateur" 3 lampes:

 Cédé par un ami du forum "rétrotechnique" ce poste de construction amateur a une belle présentation :

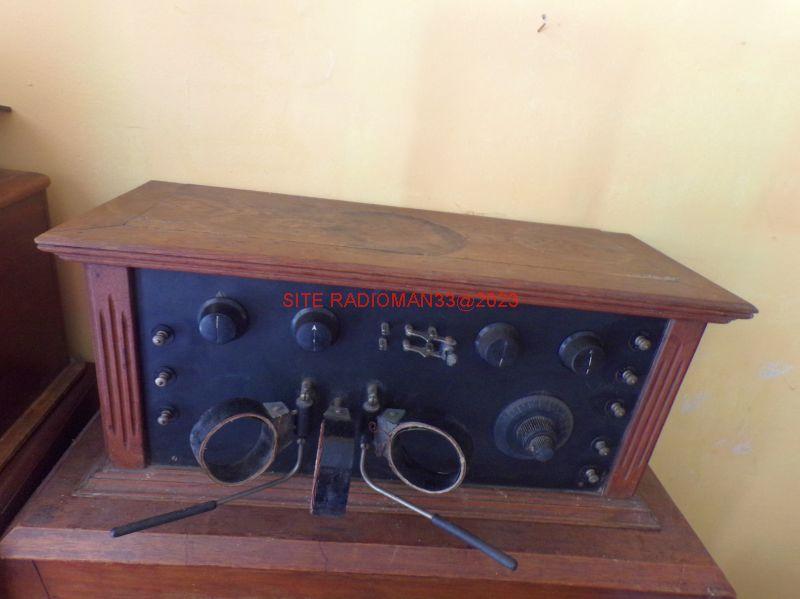

100 0165Il comprends de nombreux réglages et sur la face avant 3 bobines (interchangeables), celle du milieu est fixe les deux autres sont orientables.

Un bouton gradué permet la recherche des stations , la rangée de boutons du haut agit sur le chauffage des lampes et un inverseur permet de faire fonctionner le poste en 2 lampes ou 3 lampes actives !.

Enfin, de part et d'autre, des bornes de connexion pour brancher antenne, terre, alimentations, et écouteur ou haut-parleur.

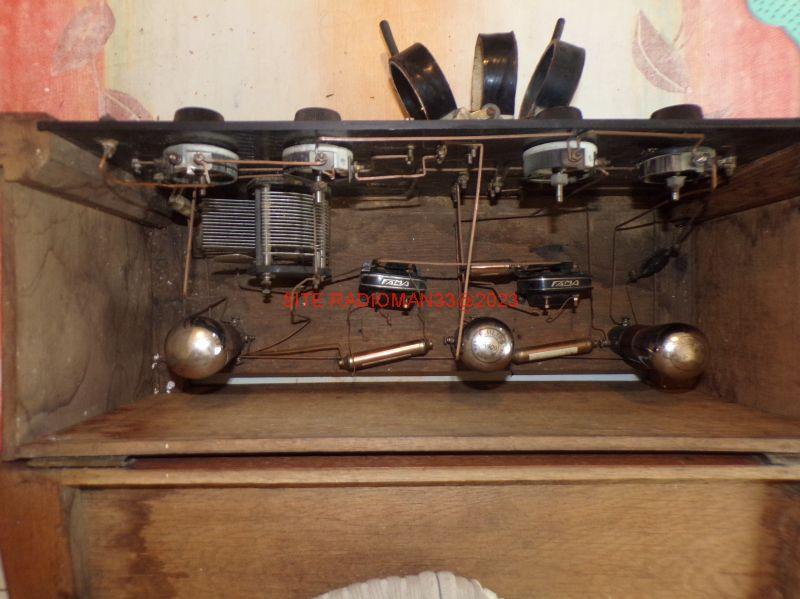

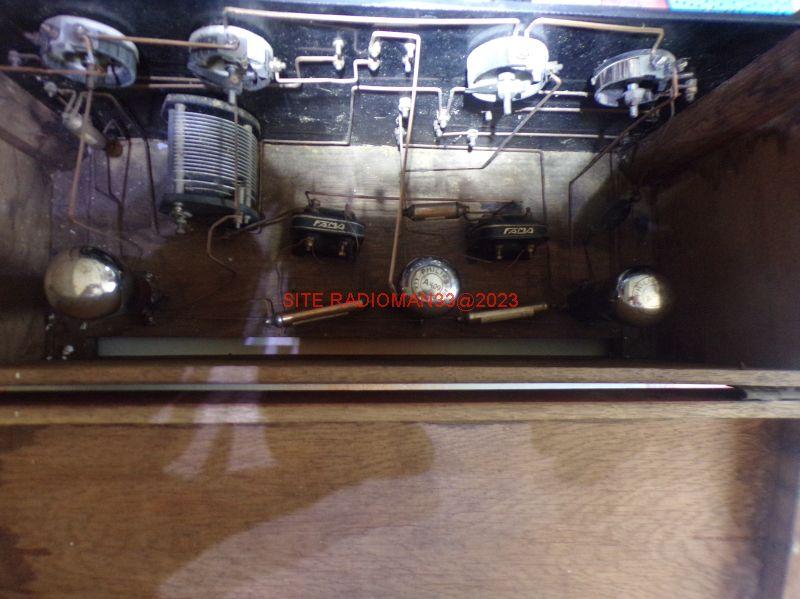

quelques photos de l'intérieur:

100 0855100 0860

Tout cela est assez simple et j'ai passé un peu de temps pour en relever le schéma:

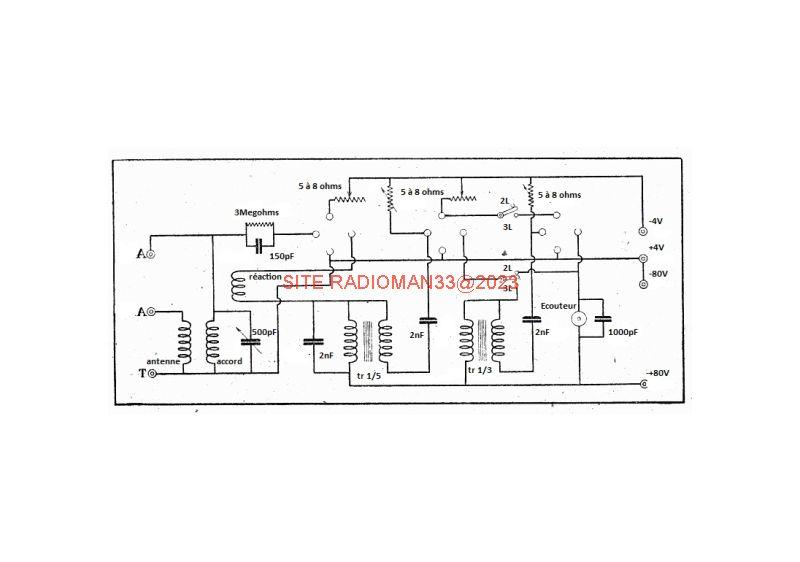

3 lampes origHélas tout cela n'est pas sérieux et le poste a été bien bricolé.

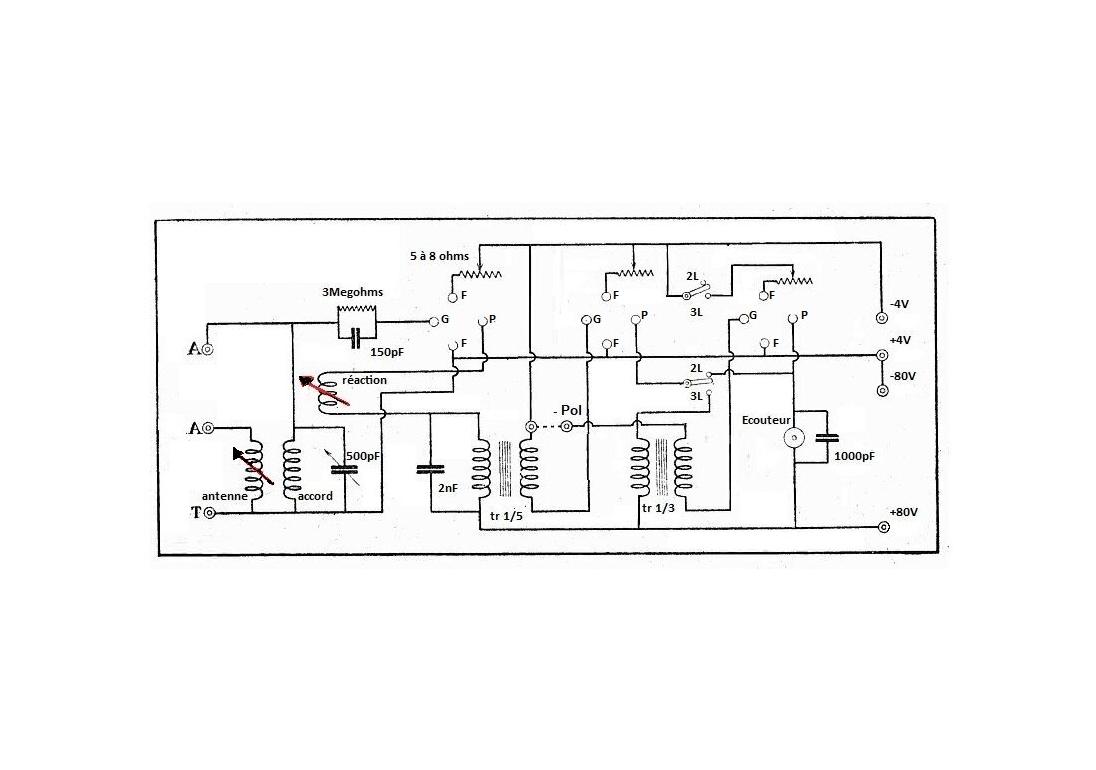

Avec les amis du forum on est finalement arrivé à un schéma beaucoup plus fonctionnel.

On peut dire que ce schéma représente une bonne partie des constructions de l'époque : Poste batterie final

Alors comment ça fonctionne ?

La première lampe est montée en "détectrice à réaction" montage classique avec une self en série dans sa plaque:  on pouvait en rapprochant la self de la bobine d'accord provoquer un accrochage (violent sifflement) .

On éloignait alors la bobine et ainsi, on trouvait un point qui augmentait la sensibilité de réception.

Il fallait un peu d'habitude et de doigté pour arriver ainsi à "sortir" les stations qui étaient amplifiées par les autres lampes.

On pouvait aussi "jouer" sur la tension de chauffage des lampes pour se maintenir à la limite de l'accrochage et aussi régler le volume de l'amplification.

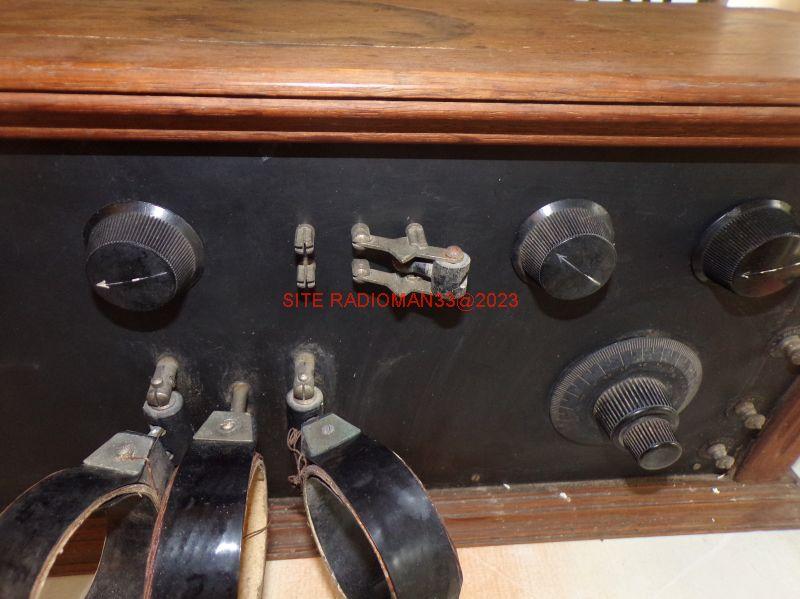

On remarque aussi sur le schéma une commutation 2 lampes/3 lampes,

100 0867

car n'oublions pas que nous fonctionnons sur batterie et pour une écoute au casque 2 lampes suffisaient.

La fonction 3 lampes était réservée à l'écoute sur hautparleur !

La sortie hautparleur se fait en haute impédance , on utilisait ainsi soit un casque, soit un hautparleur de l'époque :

Cema small2

Photo CFP-RADIO

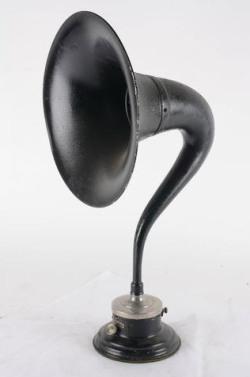

Comme ce "col de cygne" constitué d'un transducteur posé dans le socle et dont le son est amplifié par le pavillon.

Il existait aussi des hautparleurs montés en coffret :

100 0171

Ce genre de poste a été construit par de nombreux amateurs désireux de découvrir la TSF, et cela, à une époque où l'électricité n'était pas encore présente dans toutes les habitations...

Si on veut remettre en état de fonctionnement ce poste, il faut le décâbler entièrement et le remonter en suivant le schéma proposé ci-dessus !



3 - Un autre poste "Amateur" à 3 lampes :



Donné par un ami, un joli poste certainement monté par un petit constructeur local qui, hélas, n'a pas laissé son nom:

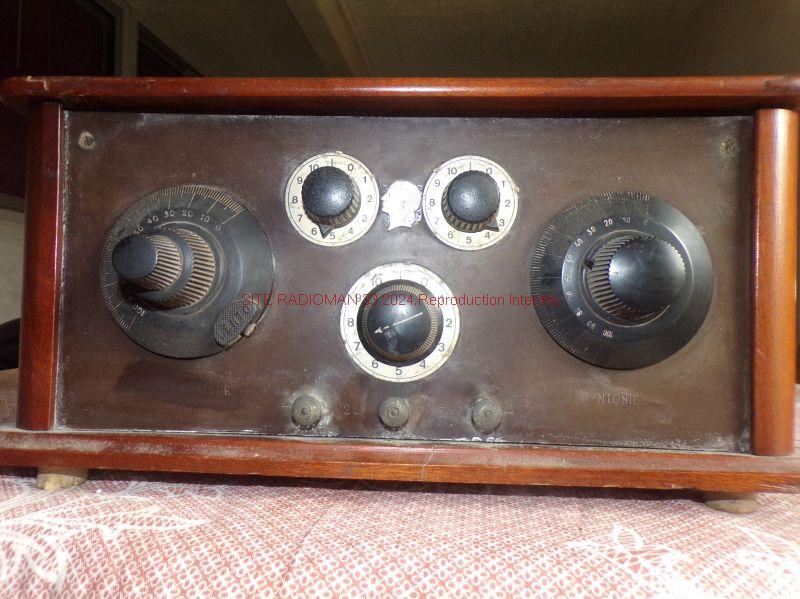

100 0985Tous les réglages habituels sont présents, on remarquera les deux variomètres bien démultipliés et les rhéostats de tension filament.

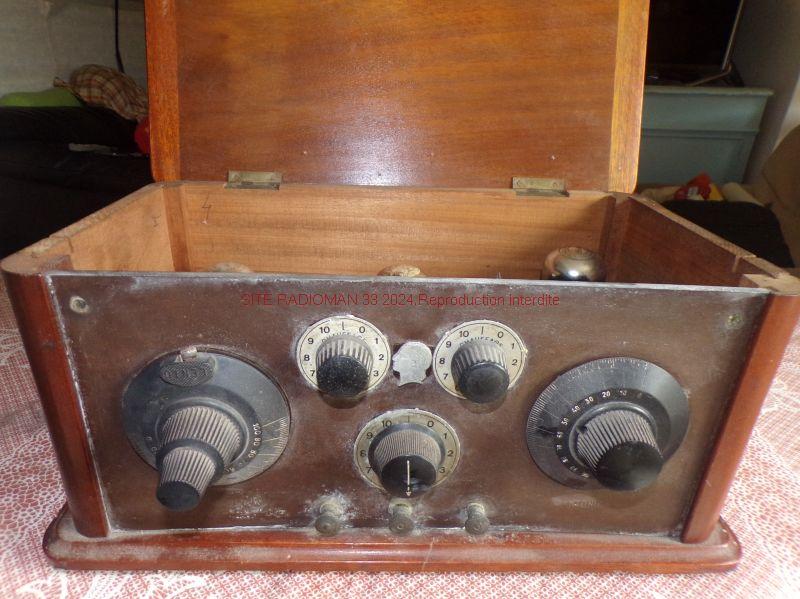

100 0961

Le tout est monté dans une jolie caisse certainement en noyer.

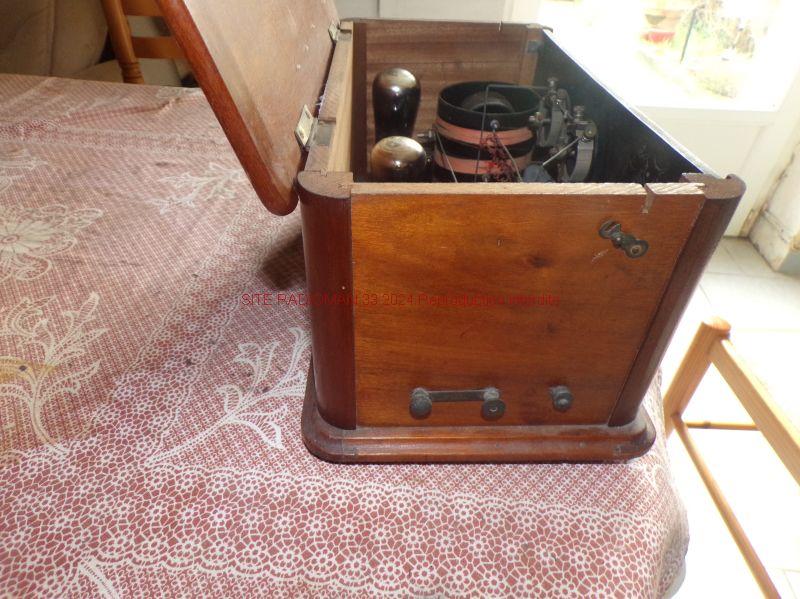

Sur le coté les prises:

100 0971Hélas non repérées: peut-être antenne et terre...

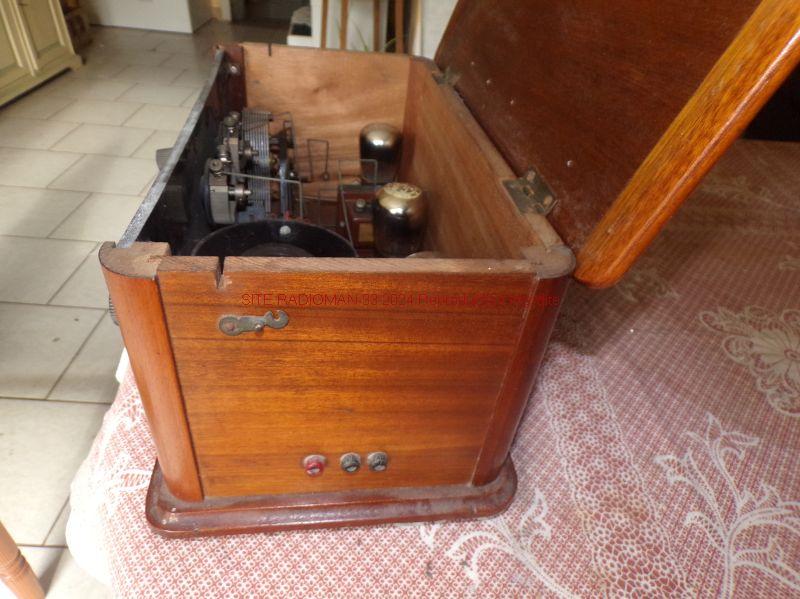

Pareil de l'autre coté:

100 0972Là, ce serait des prises d'alimentation...

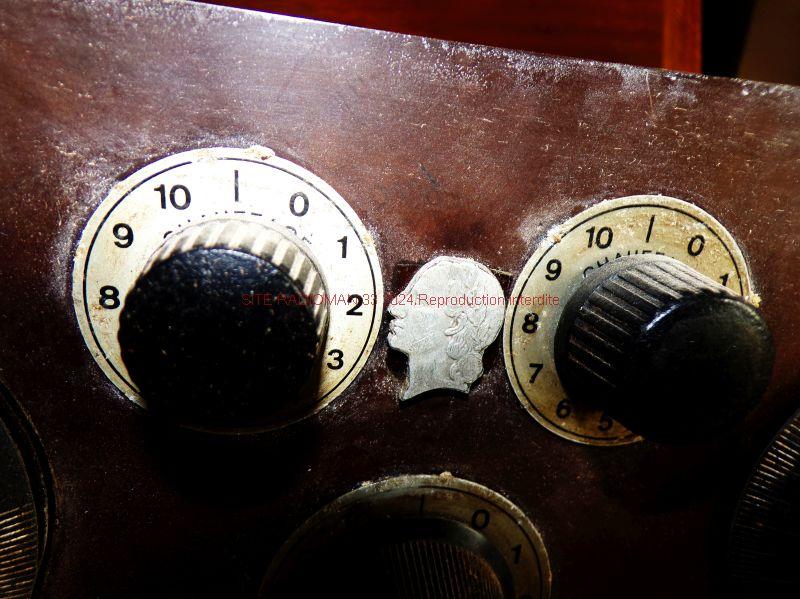

En facade un étrange logo découpé dans une pièce de monnaie est collé entre les deux boutons du haut:

100 0965Certainement la "marque de fabrique" de l'artisan qui l'a monté!

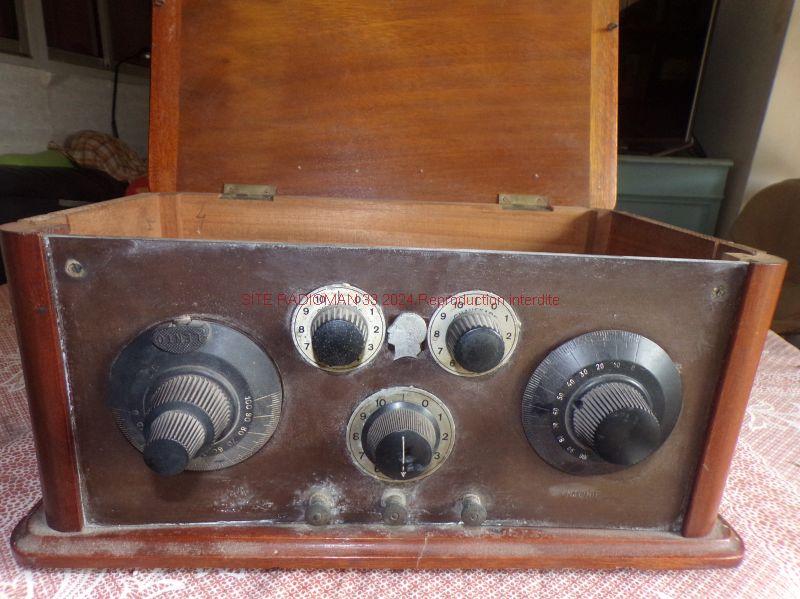

Toujours en façade des prises surement pour le casque ou le hautparleur:

100 0966

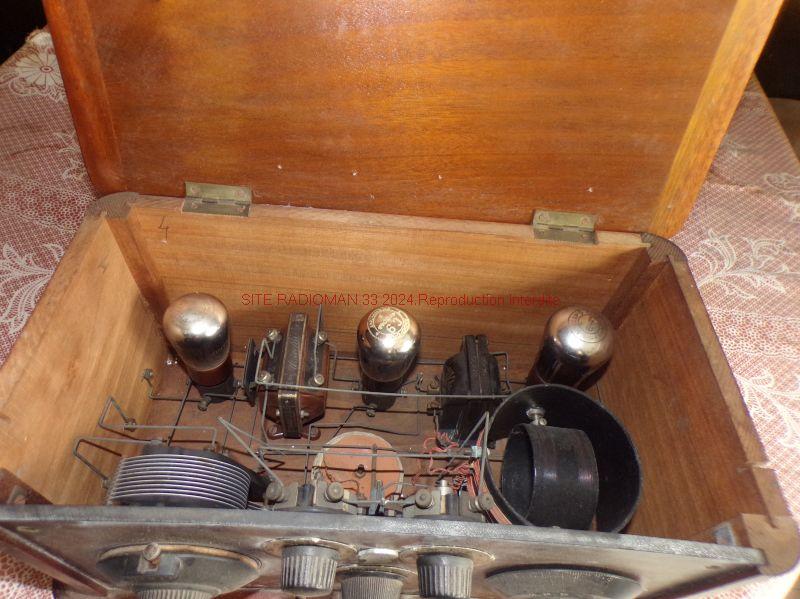

Intérieurement on est surpris par la qualité de la fabrication:

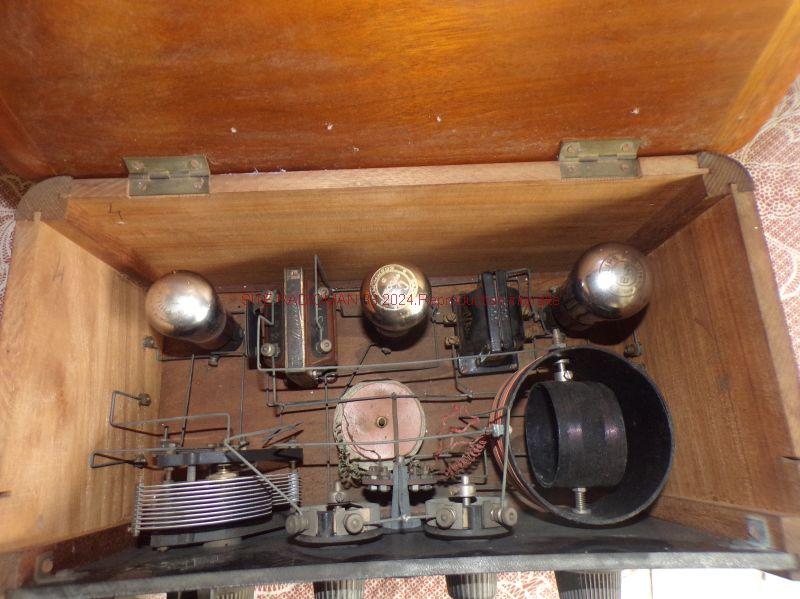

100 0970A gauche le condensateur variable, à droite le variomètre avec sa petite bobine qui pivote pour le réglage de la réaction (montage que l'on va trouver sur d'autres postes)...

A l'arrière nos trois lampes: A415, A410, B406 et deux transfos de liaison qui, pour une fois, ne sont pas coupés!

Tout le câblage est réalisé avec des fils de section carrée et pliés en angle droit!100 0968

On est toujours étonné de voir des montages qui n'ont rien à envier a des constructions professionnelles...

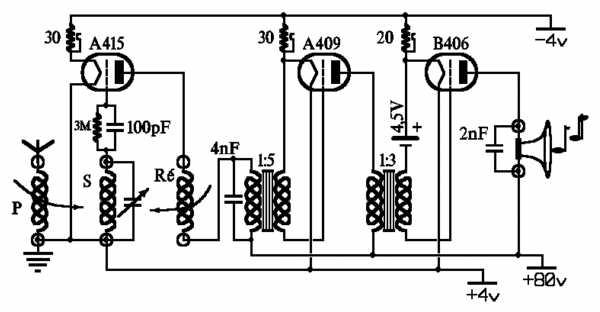

Quand au schéma, il doit ressembler beaucoup à celui-ci pris sur le site de cfp-radio:

Poste 361

Je n'ai pas vu de pile de polarisation, mais elle n'était pas indispensable surtout pour une écoute au casque.



4- Le poste du grand-père !



C'est en effet sa petite fille qui a trouvé ce poste dans le grenier familial !

Elle souhaitait le donner à quelqu'un qui en prendrait soin.

Après une longue discussion elle a accepté de me l'envoyer, voici l'engin :

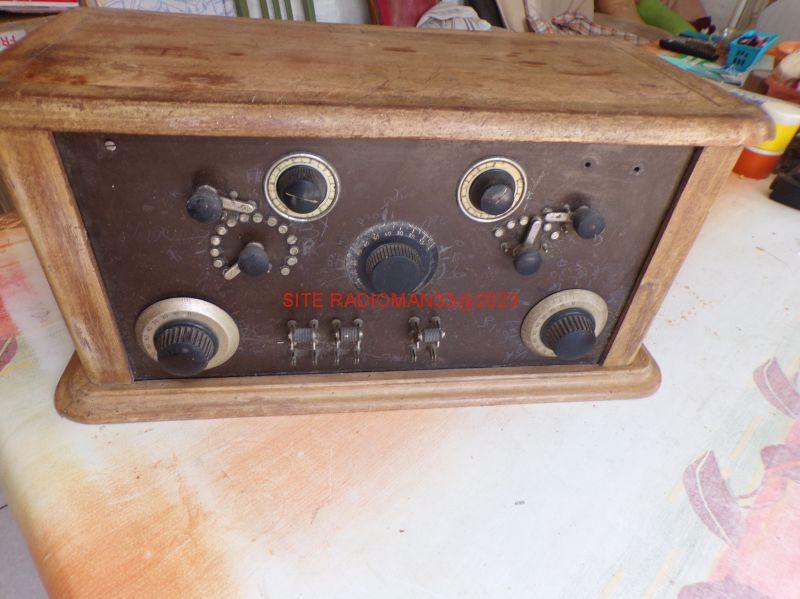

100 0108Une caisse assez imposante avec ici aussi de nombreux réglages :

Même principe de fonctionnement que le poste précédent sauf qu'ici, on a 4 lampes : un étage HF rajouté devant la détectrice à réaction et toujours 2 étages d'amplification BF:

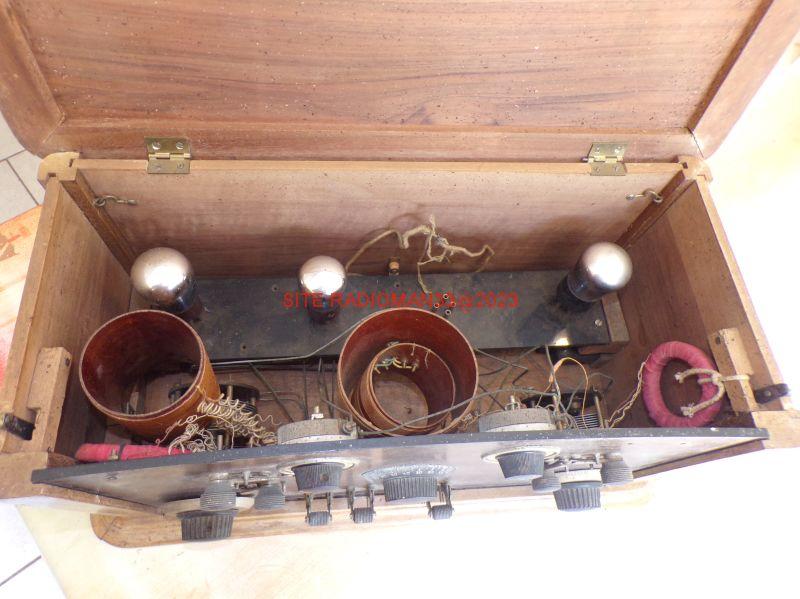

100 0111On remarque plusieurs choses :

D'abord, il manque une lampe... Je la rajouterai plus tard, ensuite les bobinages sont constitués de bobines à prises intermédiaires et placés à l'intérieur du poste :

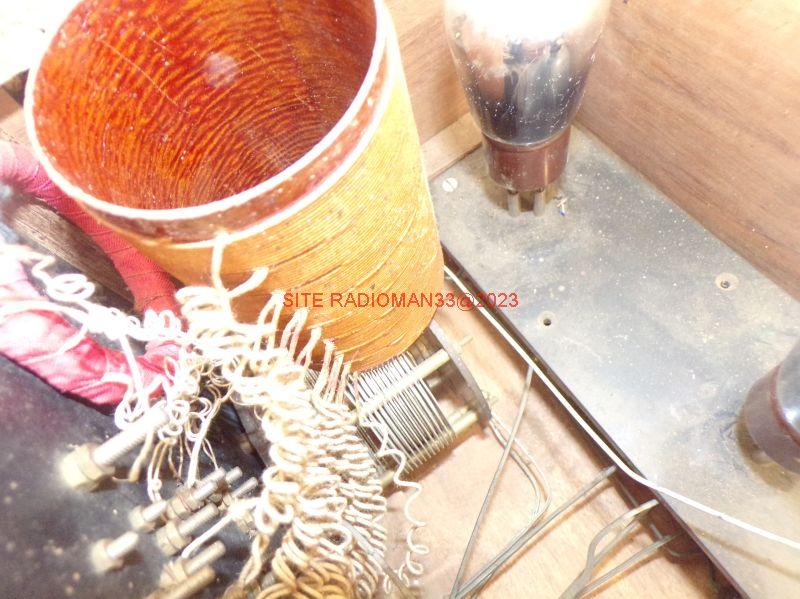

100 0120Ces prises sont choisies par les sélecteurs en façade :

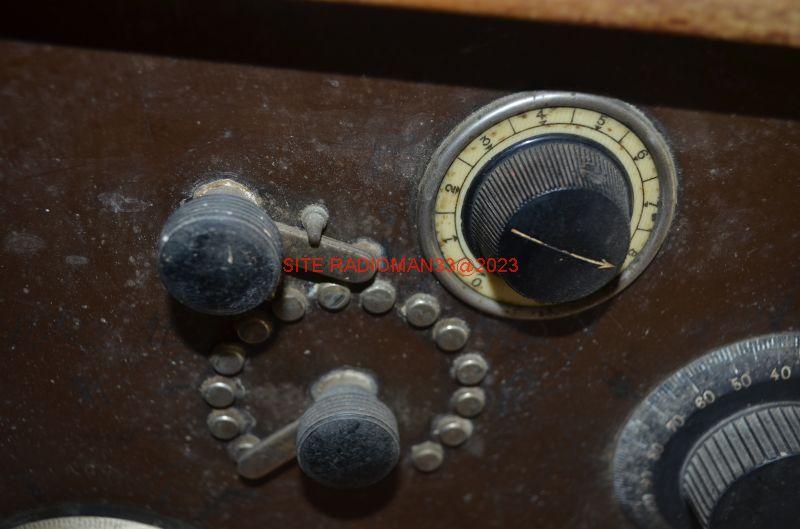

Dsc 497À l'intérieur de la seconde bobine, une petite self peut pivoter: c'est le réglage de réaction que l'on actionne par le bouton sur le devant !

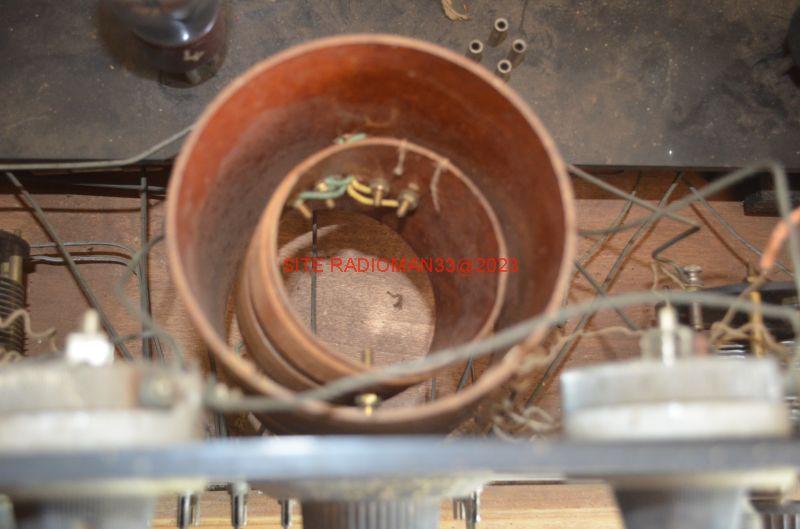

Dsc 498Ce genre de montage était fréquent à l'époque !

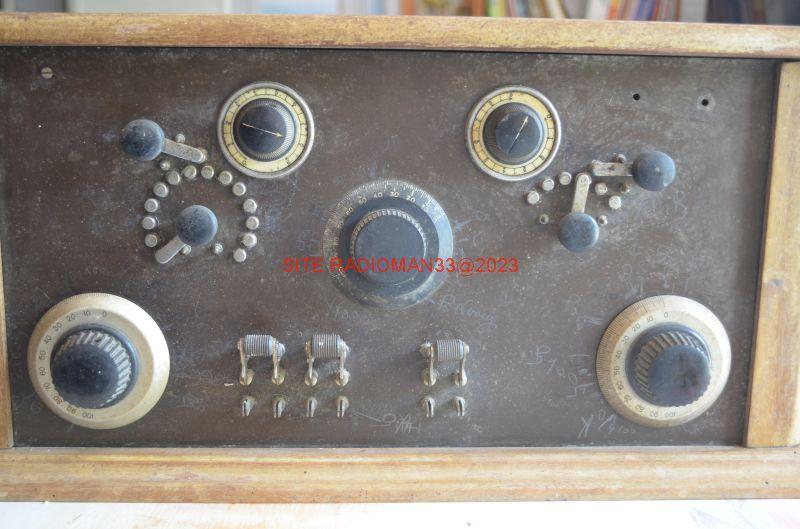

En haut de la façade, deux réglages de tension filament :

Dsc 499En bas, trois sélecteurs : les deux premiers commutent les gammes d'ondes et le troisième la mise en fonction de la seconde lampe BF .

Un montage très complet, plus performant que le précédent, mais surement plus difficile à régler !.

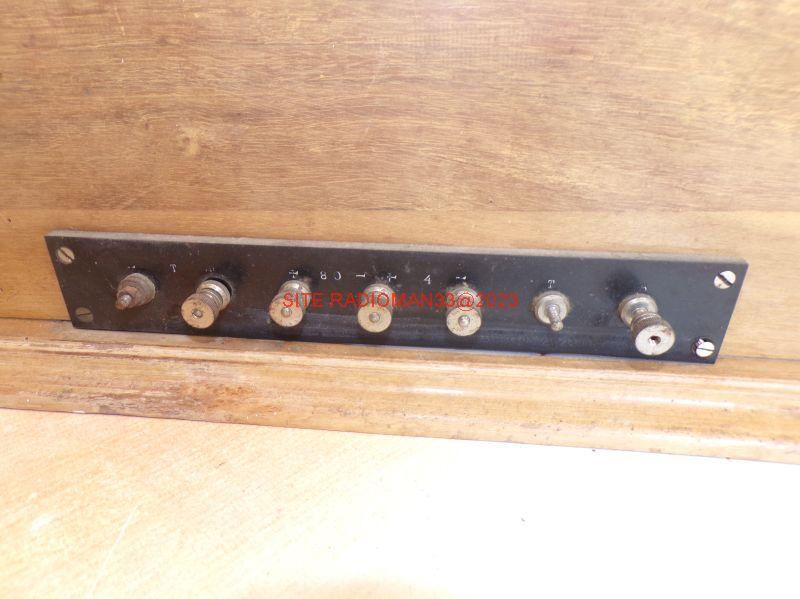

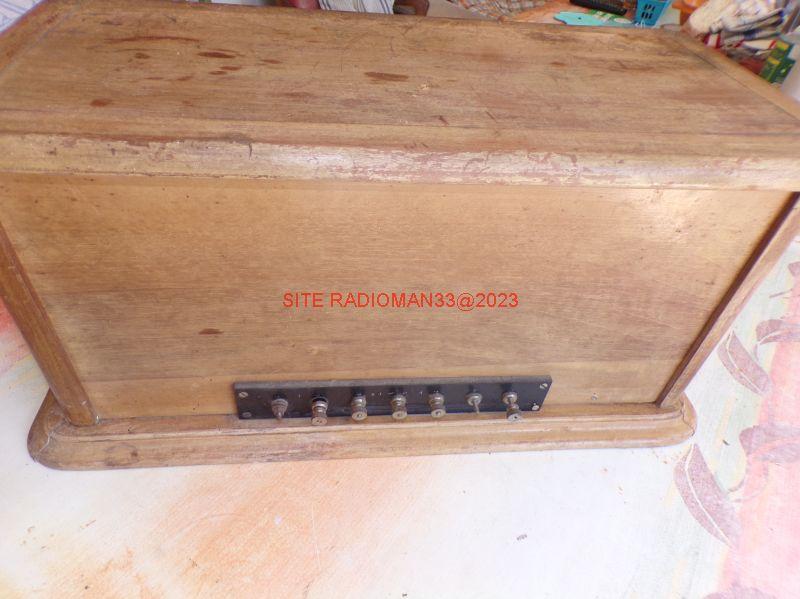

Ici, toutes les connexions se font sur une barrette de prises située à l'arrière du poste :

100 0125100 0123

Là aussi, la remise en marche d'un tel poste nécessite une réfection complète du câblage .

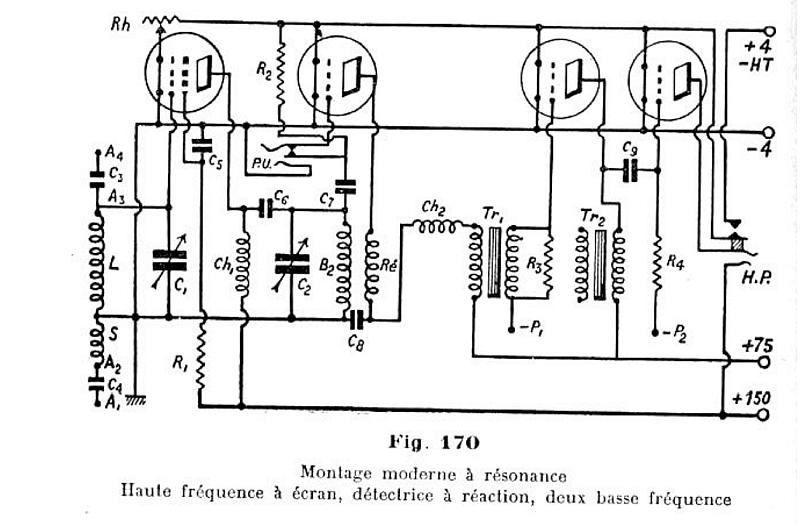

Ce schéma pourrait être une bonne base de départ:

4 lampes 1



100 0446

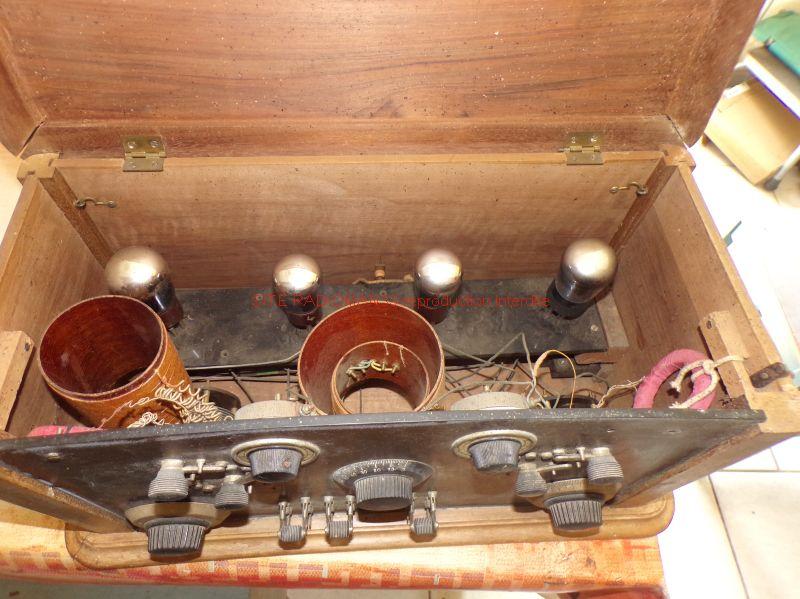

J'ai rajouté la lampe manquante!



5- Un superhétérodyne amateur

Avec ce poste, on se rapproche de la fin des années 20 et la technique a commencé à évoluer !

Les postes dits "superhétérodyne" commencent à apparaitre et pour en savoir plus sur ce montage je vous renvoie vers cet article :

== >Les postes super hétérodynes<==

Ce poste de montage amateur est une parfaite illustration de ces premiers montages :

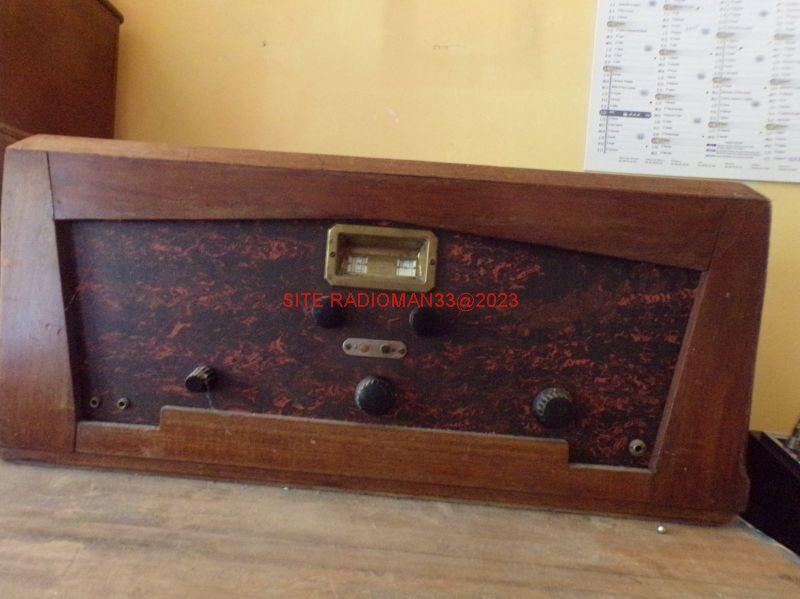

100 0176Il y a 10 ans que j'ai ce poste sur une étagère et au départ, il était incomplet : pas de tubes ni de transfos FI...

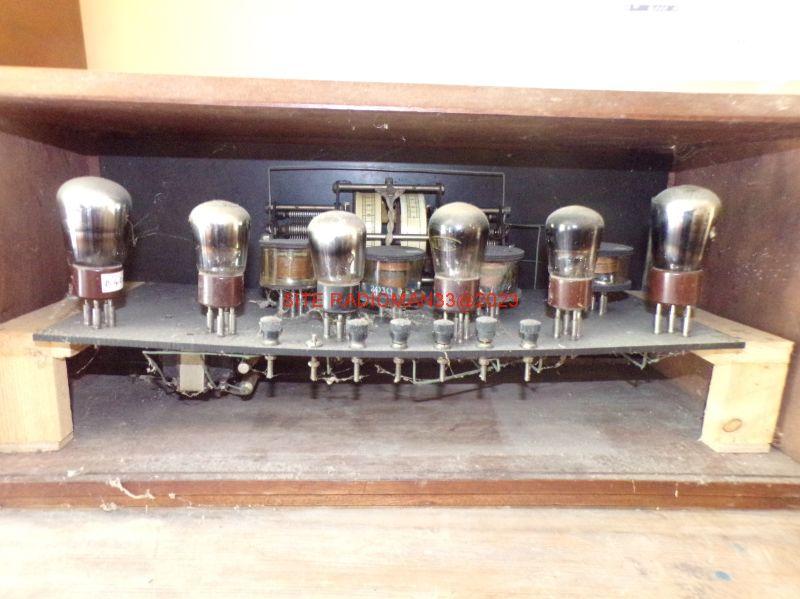

Petit à petit, j'ai réussi à trouver les éléments manquants et désormais, il a une autre allure :

100 0181

Le poste est désormais complet avec le rajout d'un jeu de tubes et d'un jeu de transfos FI de marque "Gamma", cela avait fait l'objet d'une discussion sur le forum de CFP RADIO en 2014 :

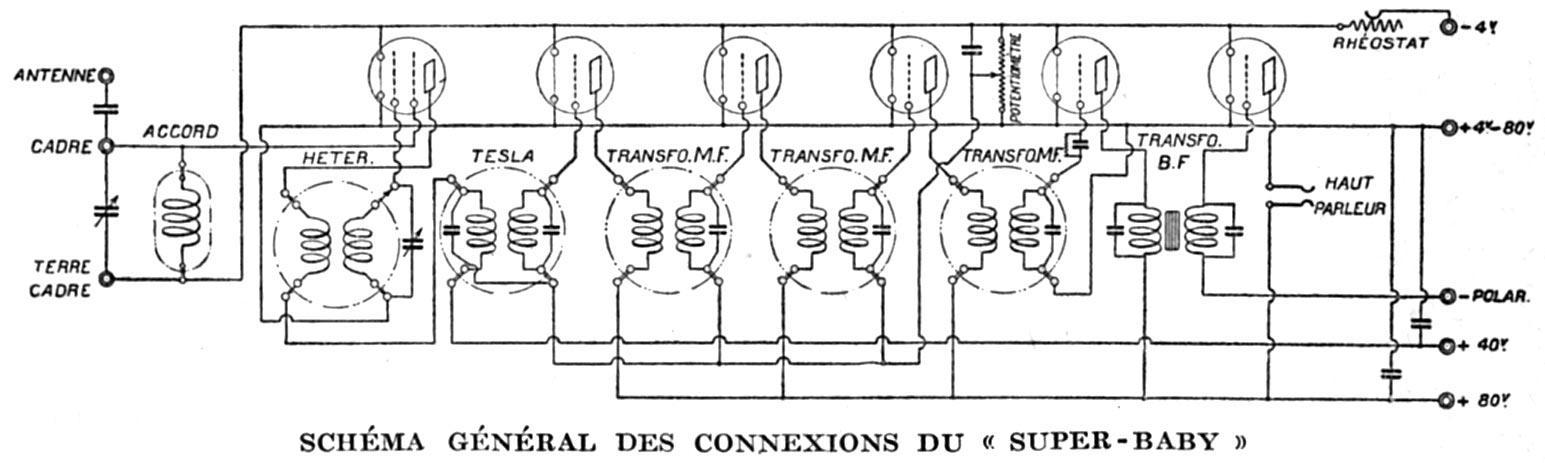

Le schéma global ressemble à celui-là :

Sch radioll superbaby6lOn y voit le bobinage tesla et les trois transfos FI

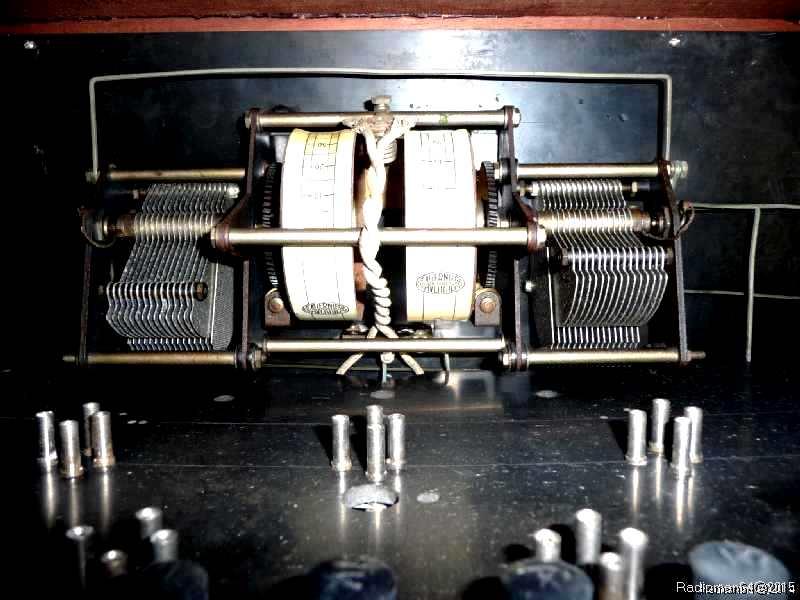

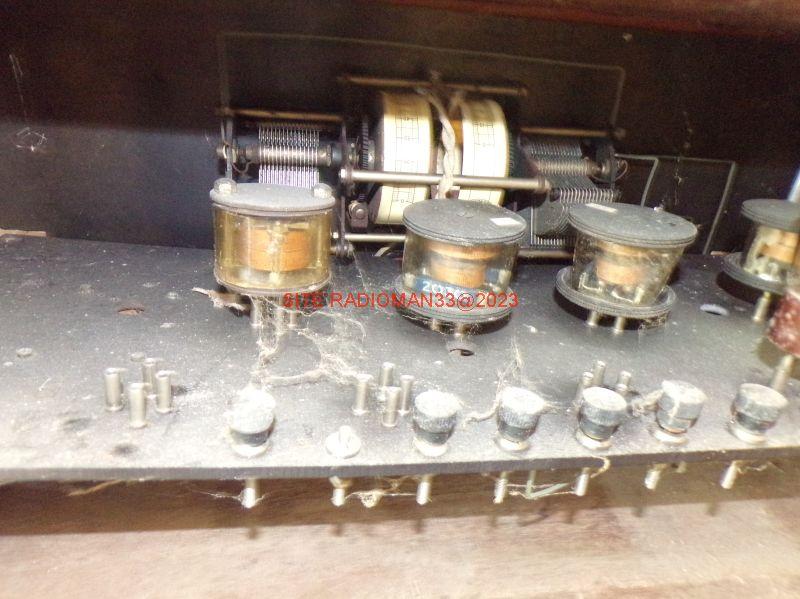

100 0197Derrière le double CV avec son mécanisme :

P1050078 copieLe dessous du châssis avec la référence des tubes et des différents éléments :

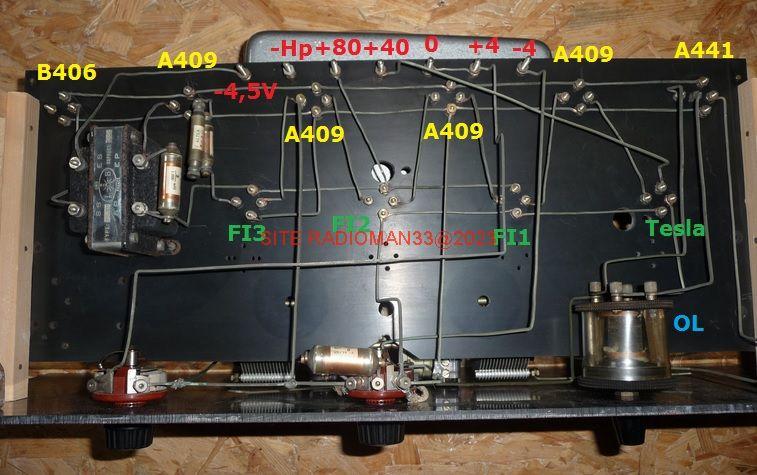

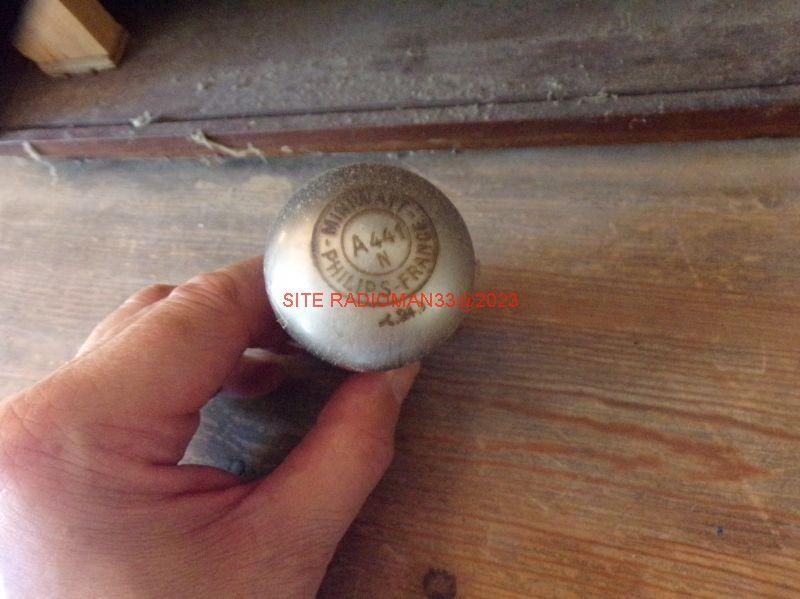

Desmet 6a 1À noter la lampe bigrille A441N, et le bornier de branchements pour l'alimentation et le hautparleur.100 0192

Le câblage est assez propre , en quelle année cela a été réalisée personne ne peut le dire.

 Ce qui est certain, c'est que les différents éléments sont typiques de la fin des années 20 !



Les postes de marque

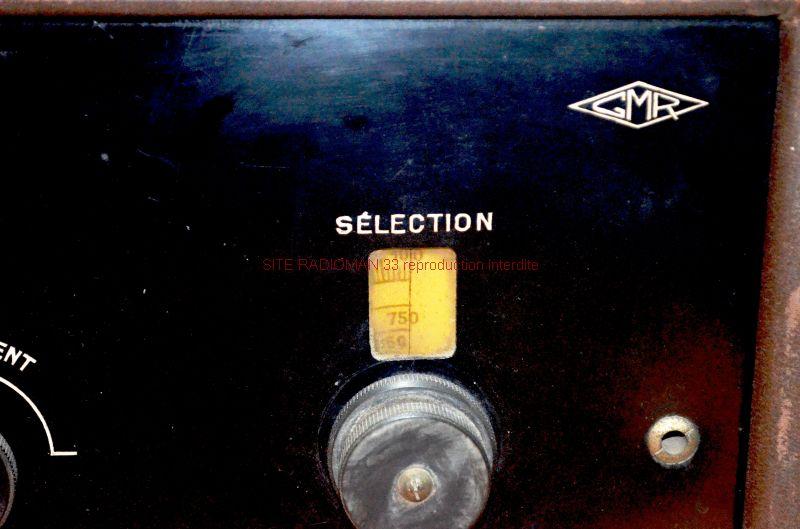

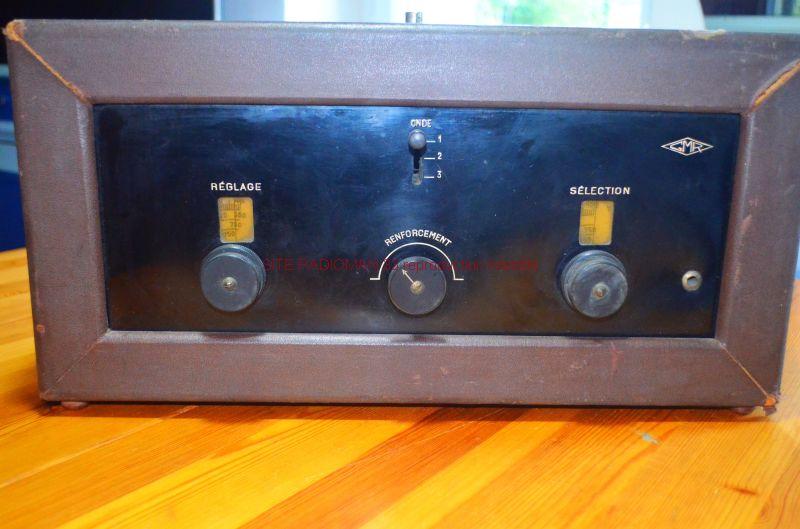

6- Le poste GMR "Centaure"

Il y a longtemps que j'ai ce bel appareil et il a fait l'objet d'une description ici :

==> Le poste GMR Centaure <==

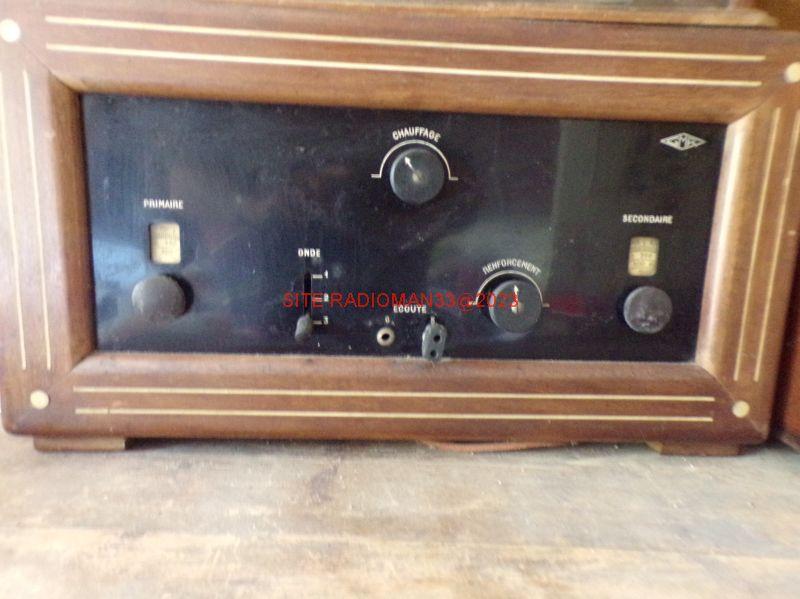

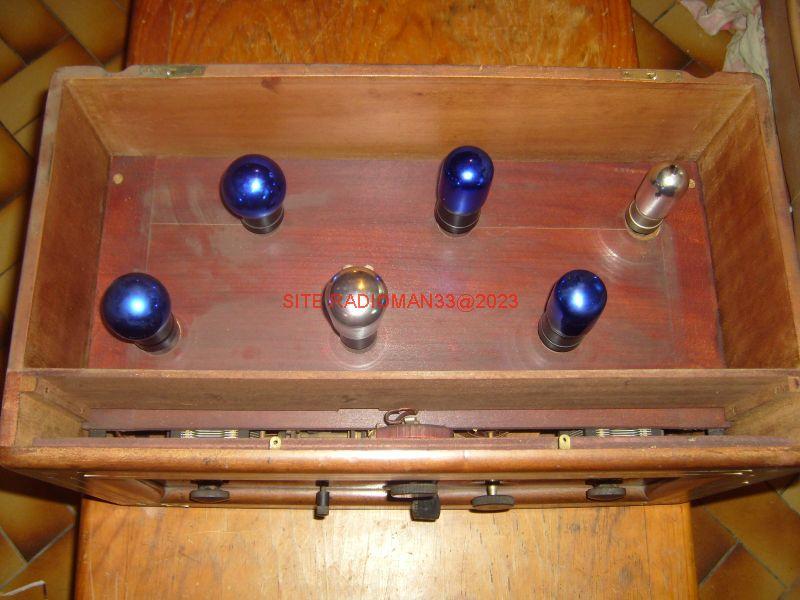

100 0224S7006913

Il possède de belles lampes bleues décrites précédemment !

S7006915

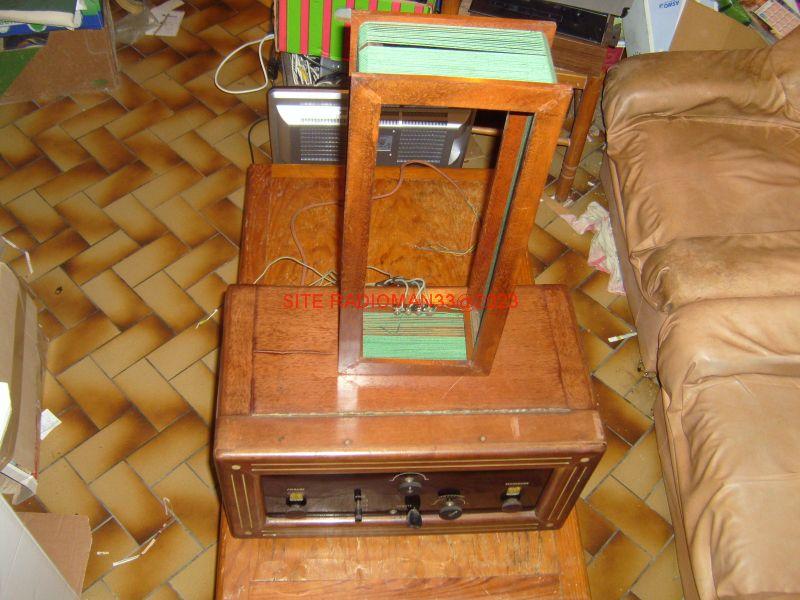

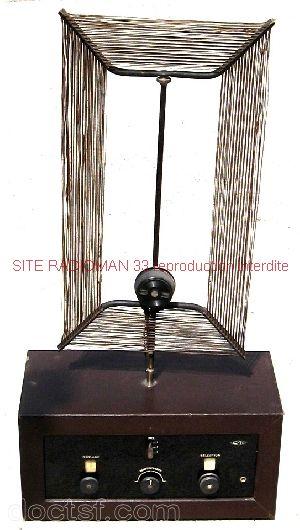

Un cadre de réception est incorporé dans la caisse, il suffit d'ouvrir le couvercle et de le poser dessus...

Avec sa caisse en noyer c'est un très bel appareil!

Par la suite la marque "GMR" va construire de très nombreux postes de radio.



7- Le RADIA Chapelle

Joli poste acheté sur Ebay:

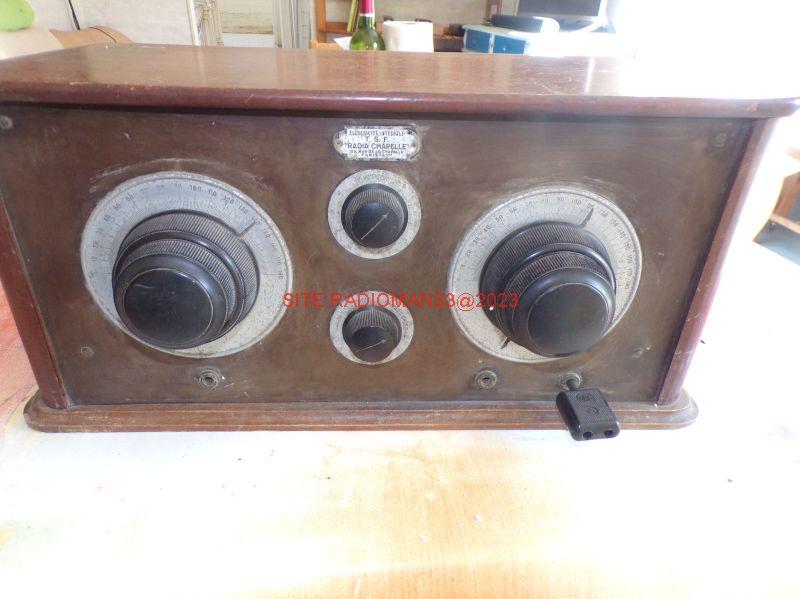

100 0065Petite marque française située à Paris .

Ce modèle très simple comporte deux gros boutons avec double démultiplicateur, un réglage de tension filament et un commutateur d'ondes PO-GO.

Également 2 prises casque et une prise pour l'antenne cadre.

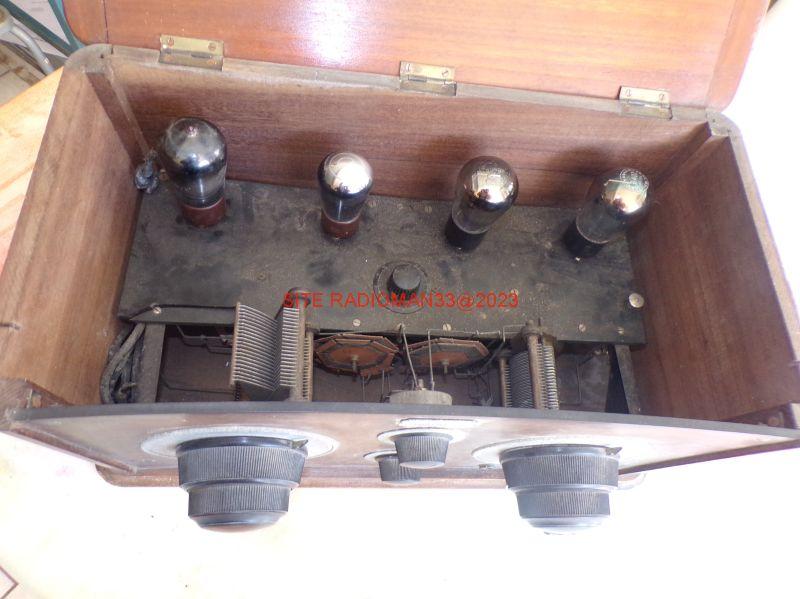

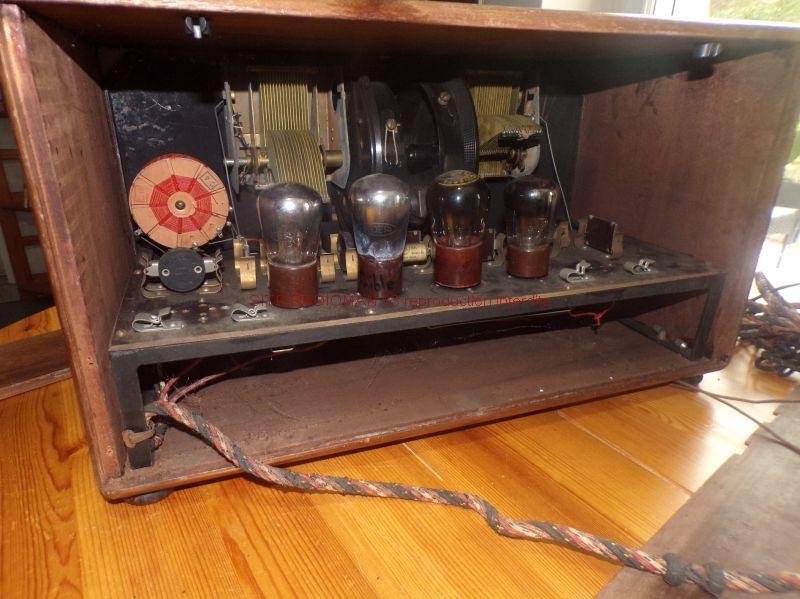

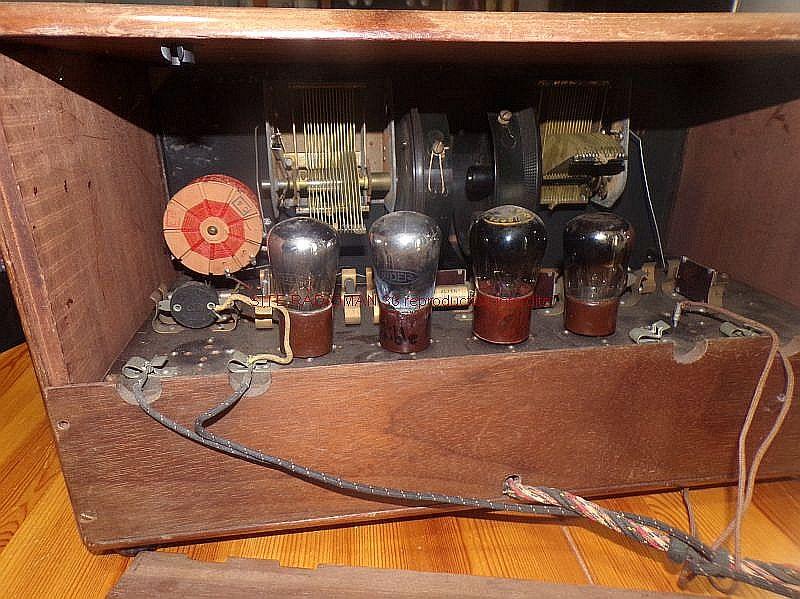

100 0067Montage classique à 4 lampes type C119 avec bobinages en "fond de panier".

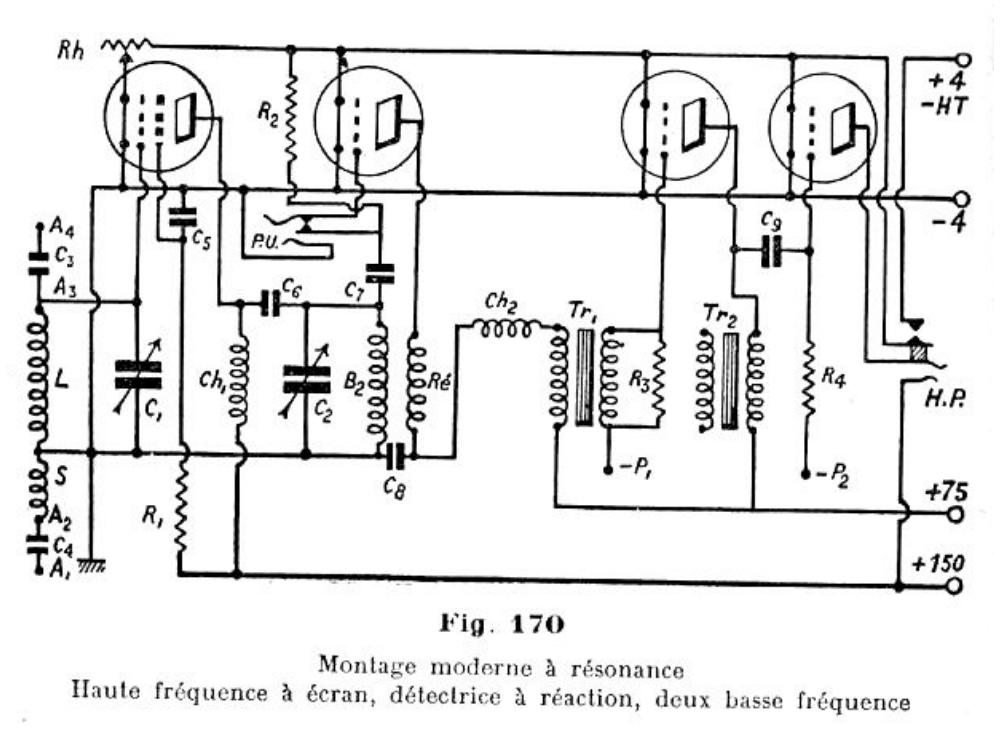

Son schéma doit ressembler à ceci:

C119 1

Un second réglage de la tension filament est à l'intérieur !

100 0076

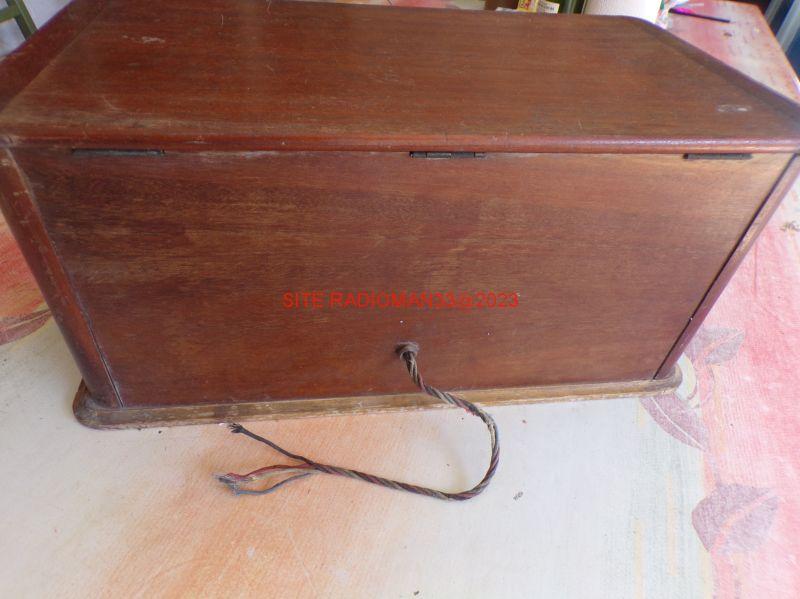

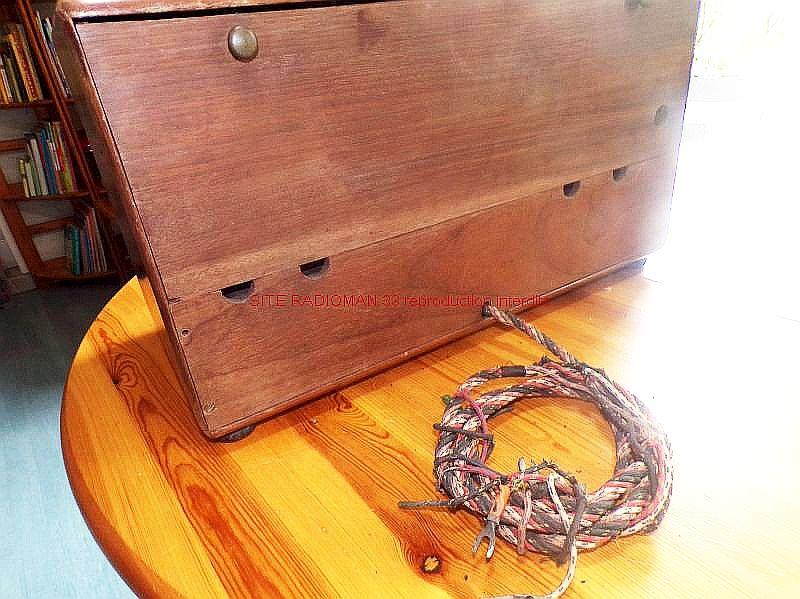

À l'arrière, un faisceau de fils de branchements...

Poste premier prix du milieu des années 20.



8- Un poste Phal

Modèle "super Phal Batteries".

Donné par mon ami Jean-Louis ce beau poste super hétérodyne date de la fin des années 20, plus précisément vers  1928-1929

Monté dans un coffret gainé de couleur bleu fonçée.

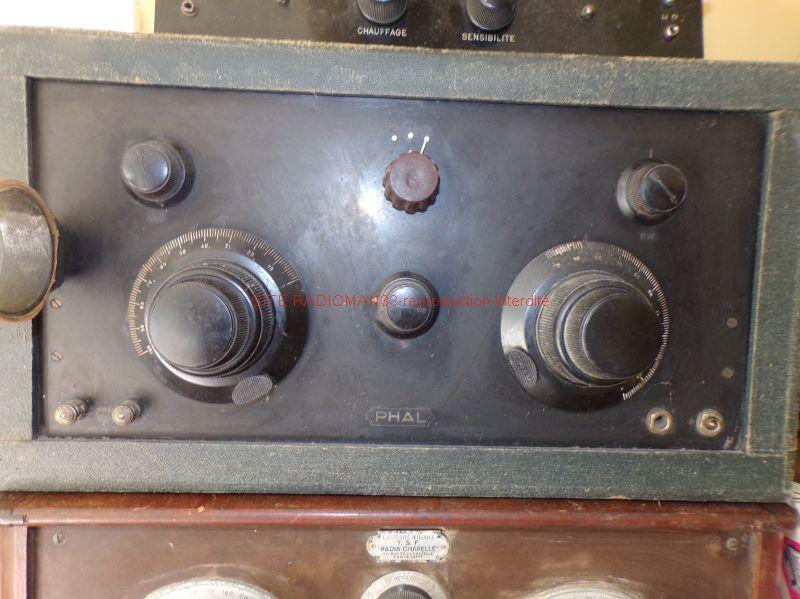

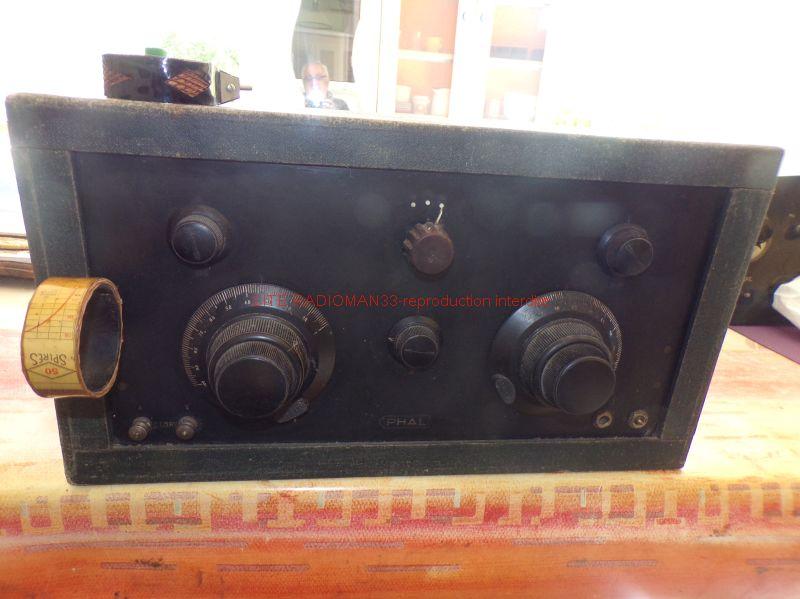

100 0372Deux gros réglages démultipliés pour la recherche des stations, un commutateur de gammes d'ondes, des réglages de tension filaments tout cela est très classique pour les postes de cette époque.

Arrivé sans ses lampes:

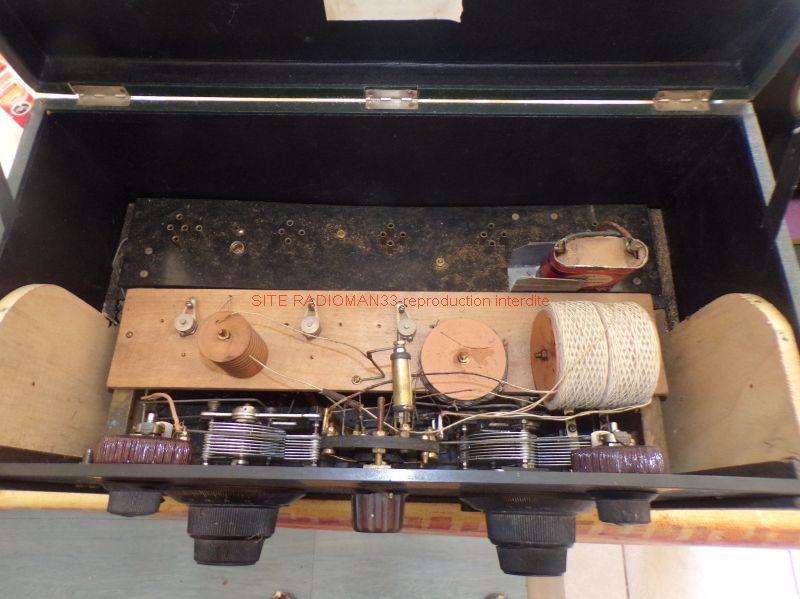

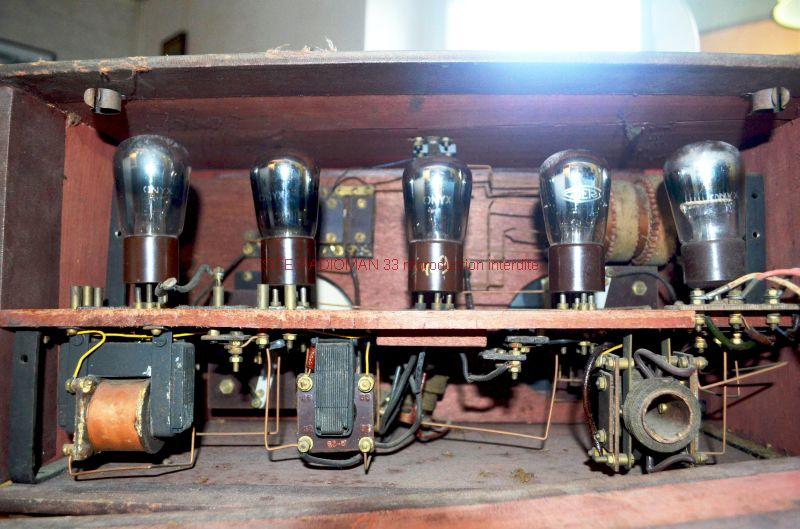

100 0363Je lui ai rapidement trouvé un jeu de lampes compatibles:

A441, A410, A410, A415, B406 .

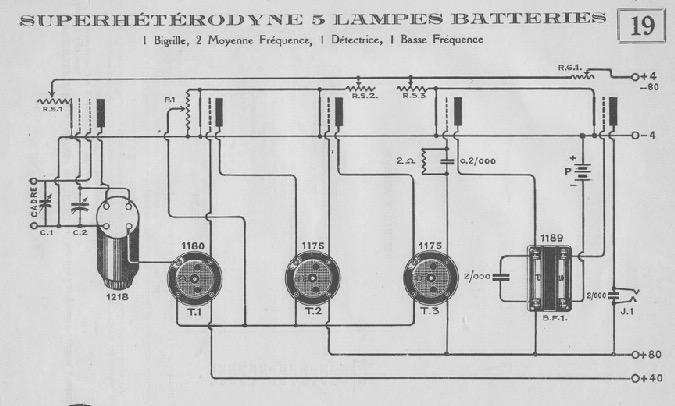

Son schéma pourrait ressembler à celui-ci:

Schema phal

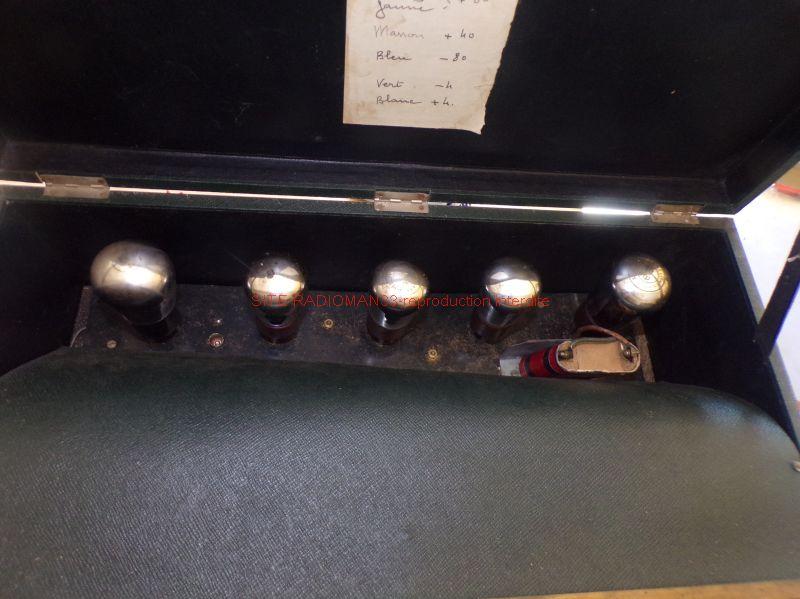

100 0450Un grand cache interne protège les bobinages et le cablage de la façade:

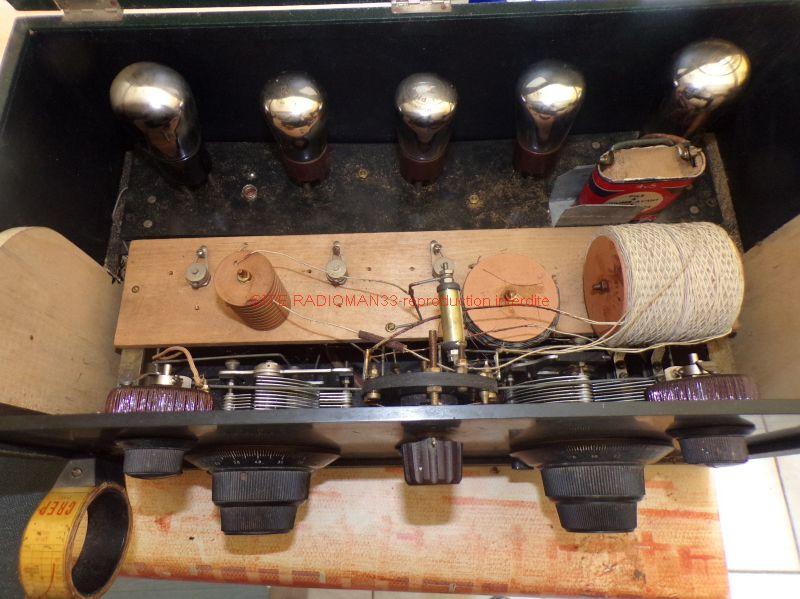

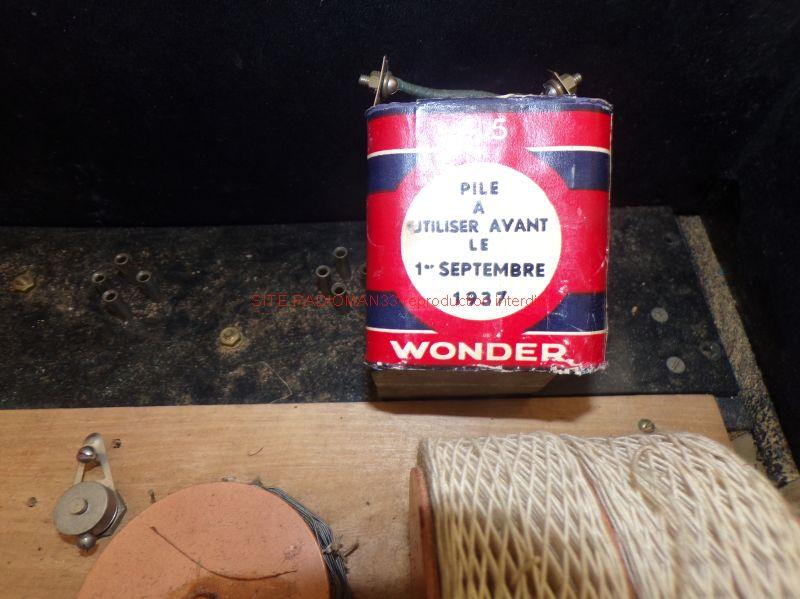

100 0449A droite une pile plate de 4,5V sert à la polarisation de la lampe finale, mais elle semble un peu périmée!

100 0364Encore une fabrication de qualité par une société parisienne qui a construit de nombreux postes entre 1922 et 1933.100 0379



9- Un poste "RADIO GARANTIE Paris type RG5

Poste cédé par un ami...

il est incomplet, manque le coffret et les lampes.

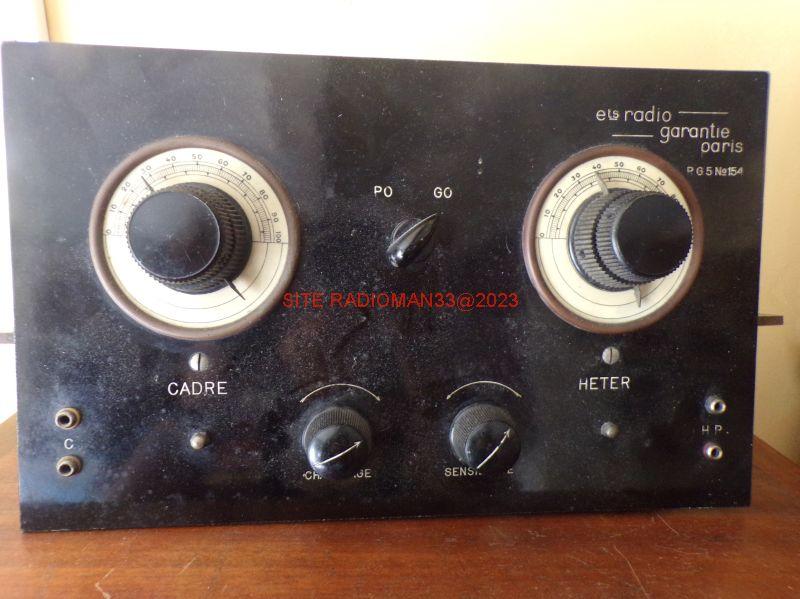

Jolie façade en ébonite avec inscriptions gravées :

100 0201

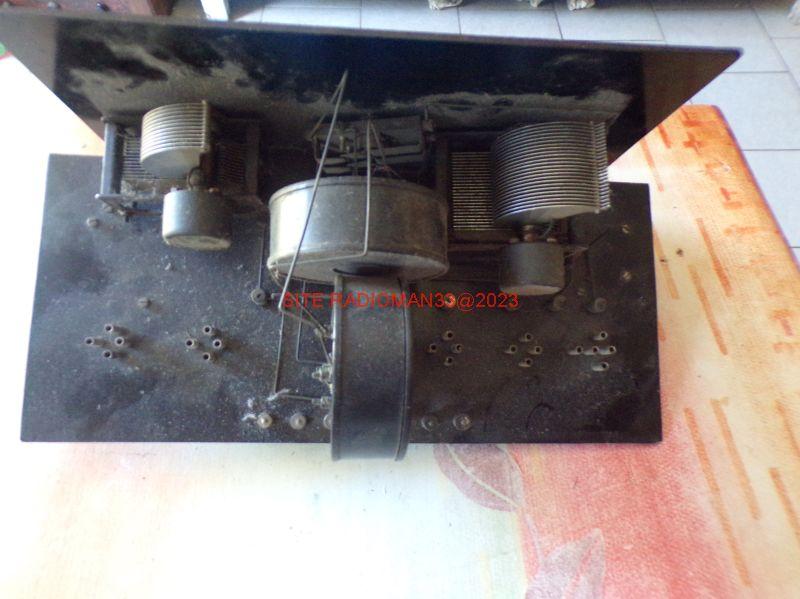

100 0002

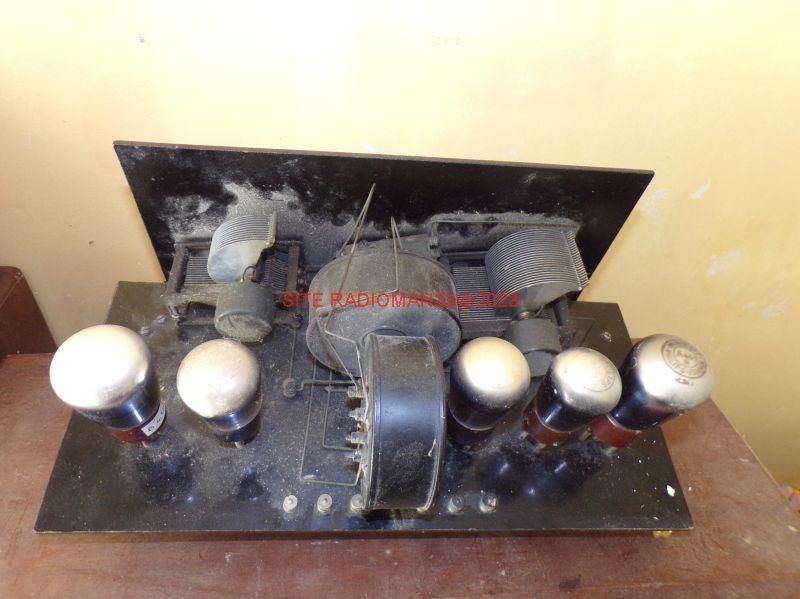

La première chose à rajouter est le jeu de tubes :

100 0204S'agissant d'un poste de type "superhétérodyne" cela va être quasiment le même que celui vu précédemment :

A441N, A410, A415, A415, B406.

Un bornier à l'arrière permet les différents branchements .

Câblage réalisé en fil nu de section carrée et bien coudé en angle droit.

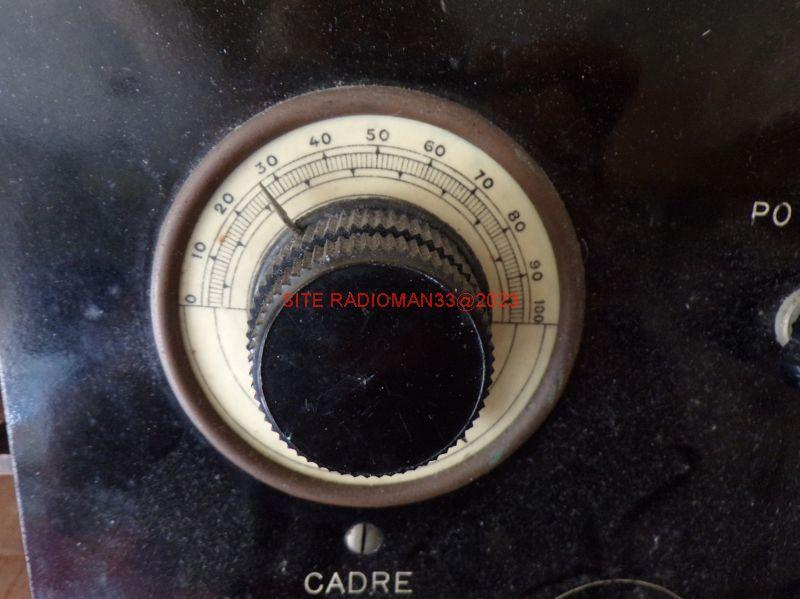

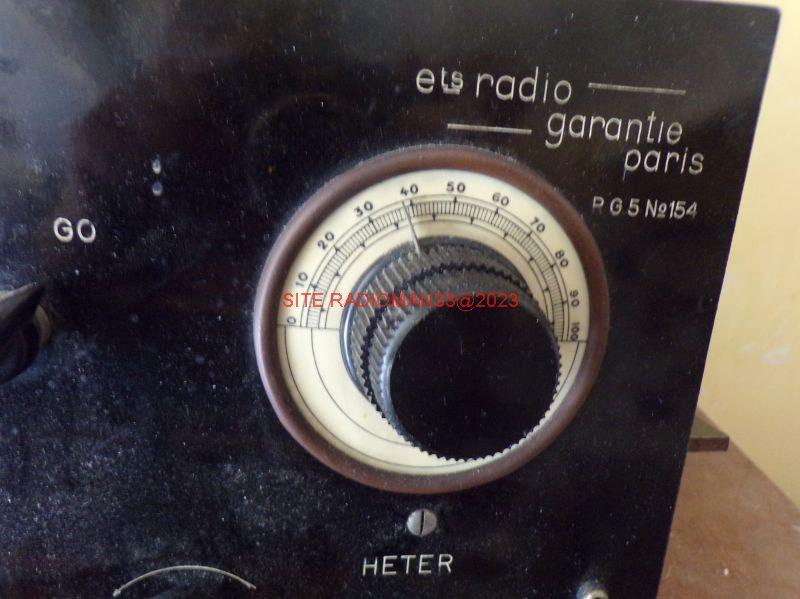

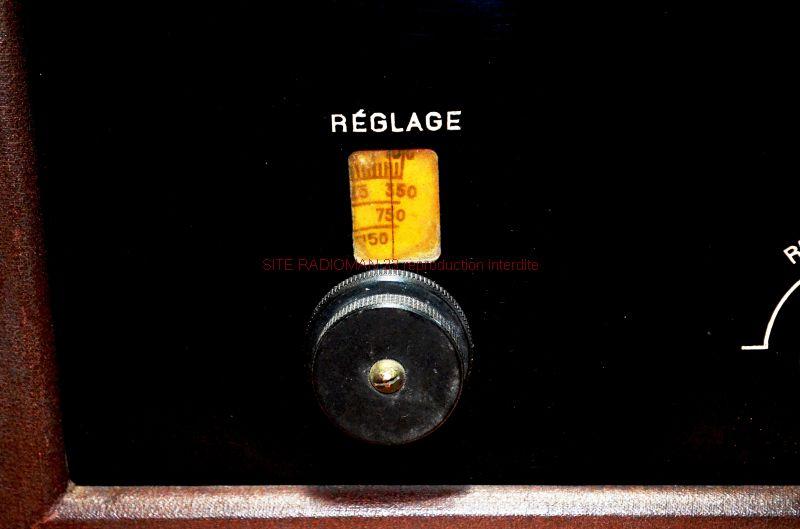

Les réglages se font en façade par deux gros boutons démultipliés :

100 0213100 0215

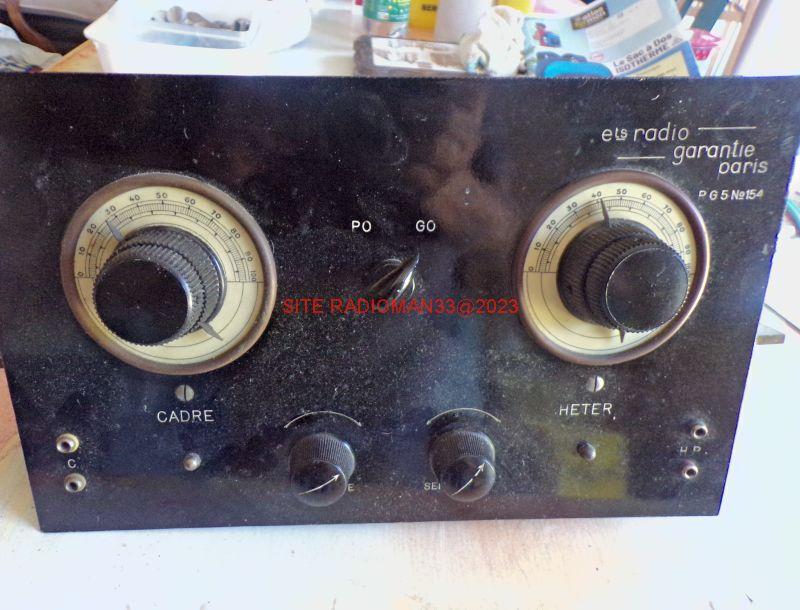

Également en façade les prises cadre et hautparleur :

100 0027

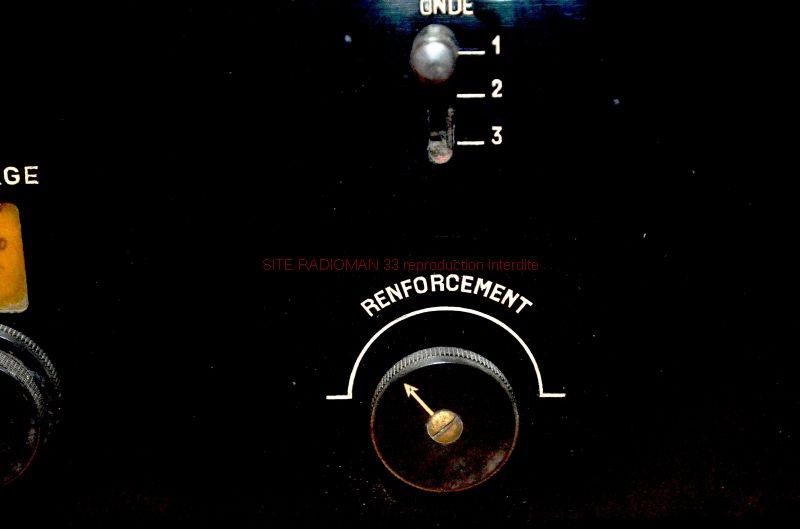

En bas deux boutons pour régler le chauffage filament et la sensibilité du poste !

Enfin, au milieu, un inverseur PO/GO permet de choisir la gamme d'ondes à recevoir.

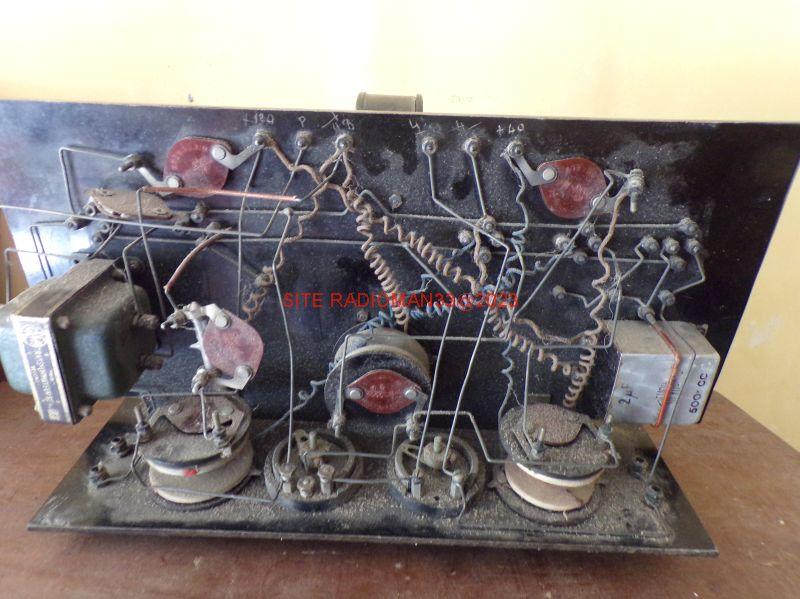

Le dessous révèle un câblage dense mais assez bien ordonné :

100 0216

Dommage qu'il me manque le coffret, car c'est vraiment un joli appareil !





10- LE PM1 POTTIER & MAITRE

Poste acheté sur Ebay



Toujours dans les postes de marque voici le dernier arrivé:

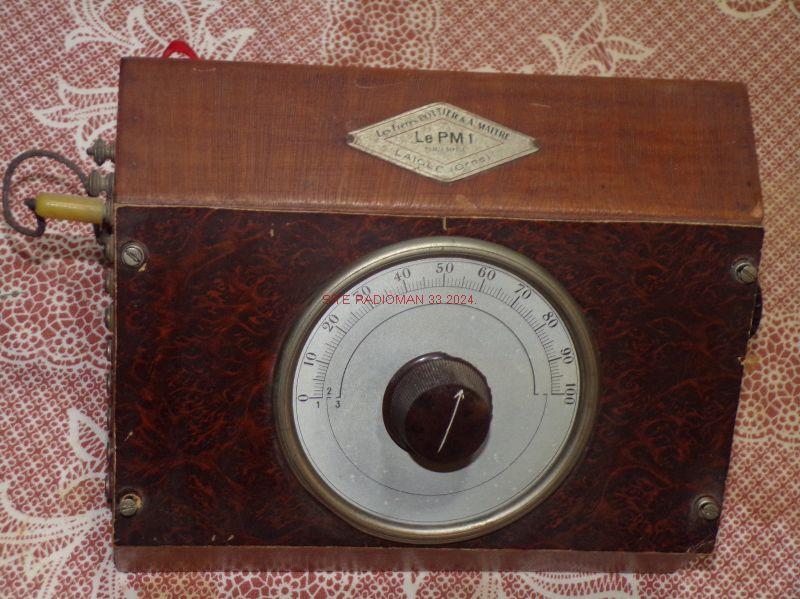

100 0883

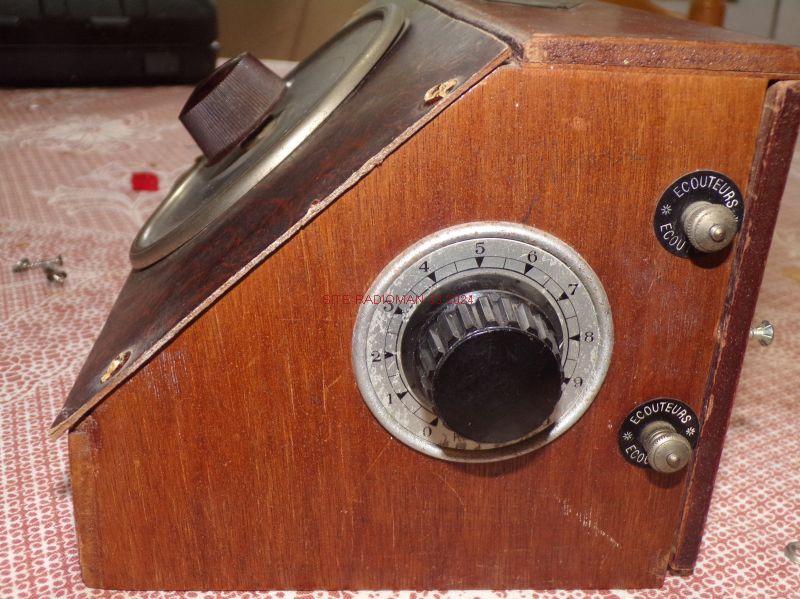

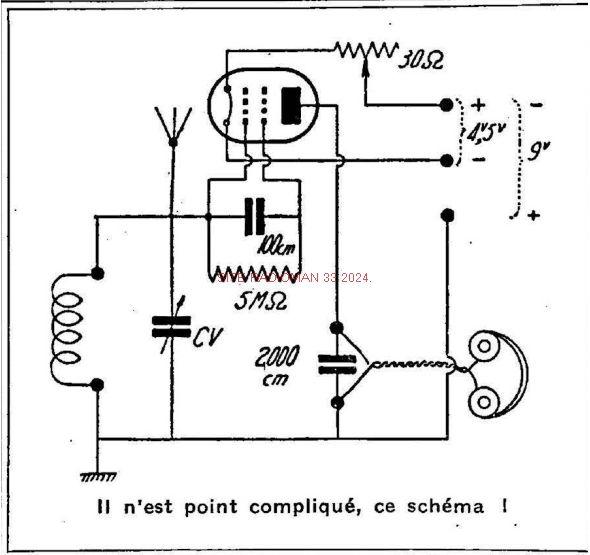

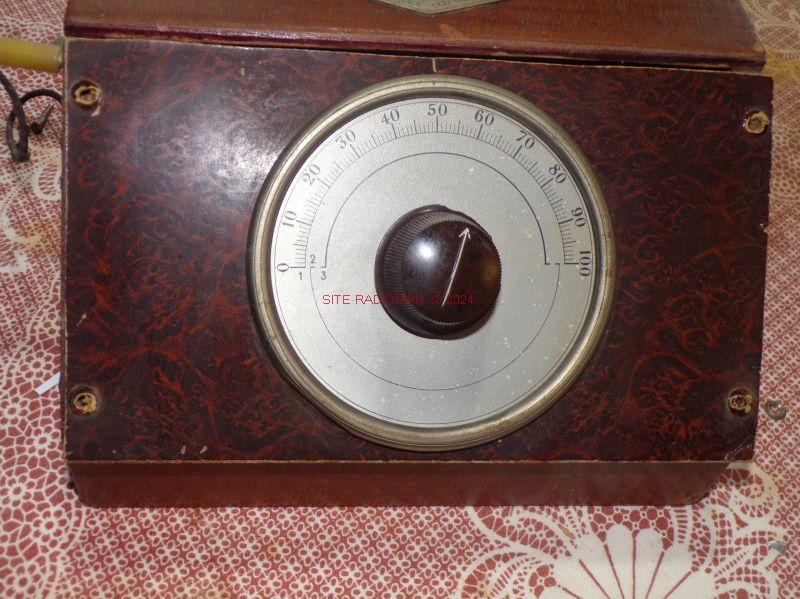

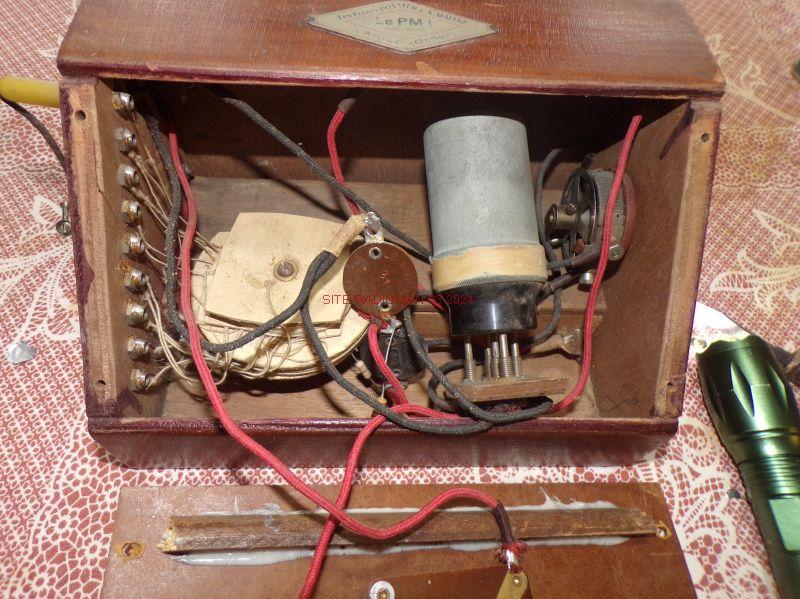

Il s'agit d'un tout petit poste à une lampe (A441N) et fonctionnant sur piles.

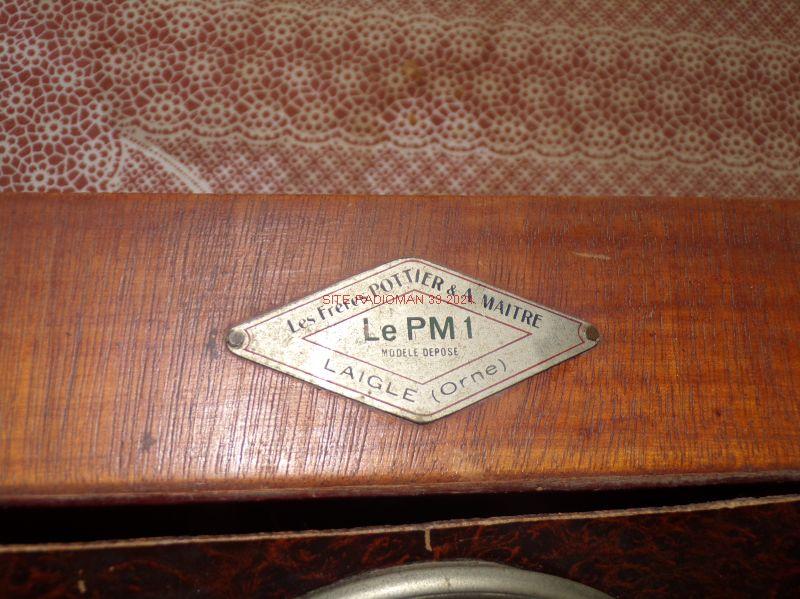

Conçu au départ vers la fin des années 20 par "Les frères POTTIER et A.MAITRE"  à l'Aigle dans l'Orne:

100 0866

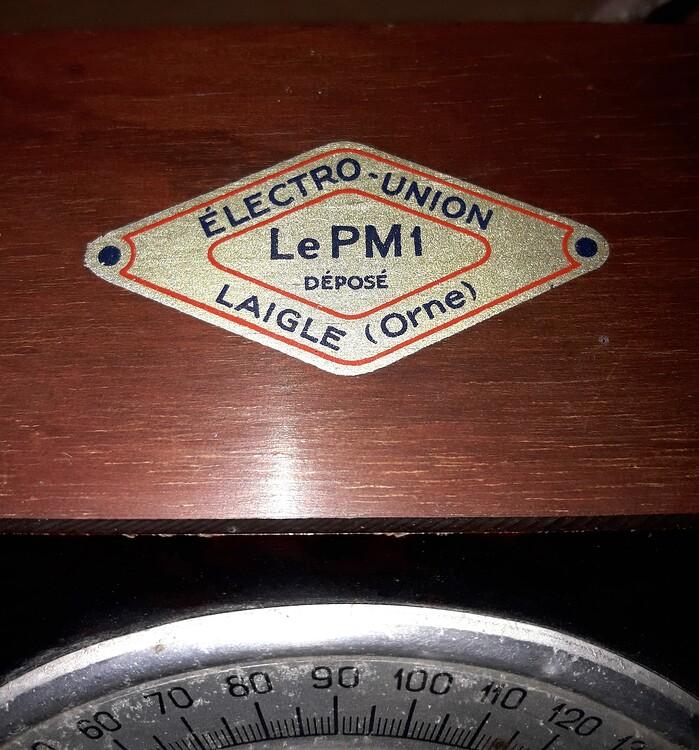

On l'a retrouvé par la suite sous la marque "ELECTRO-UNION":

174e2d996bc391d2e9e75f1f5b1e7941f5575559 2 699x750



Sous cette marque de nombreuses versions ont été commercialisées jusqu'à la fin des années 30.

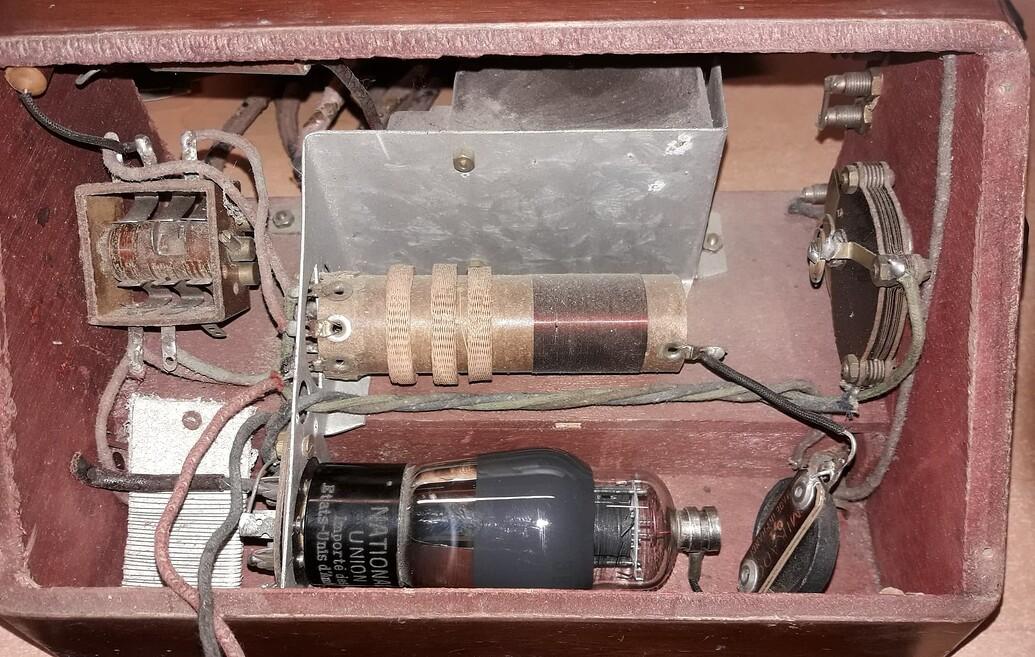

L'appareil a évolué et les dernières versions étaint équipées d'une penthode (38):

D90db6ad38ff3a4bb6cb9fb61c81ead229a31668 2 1035x657

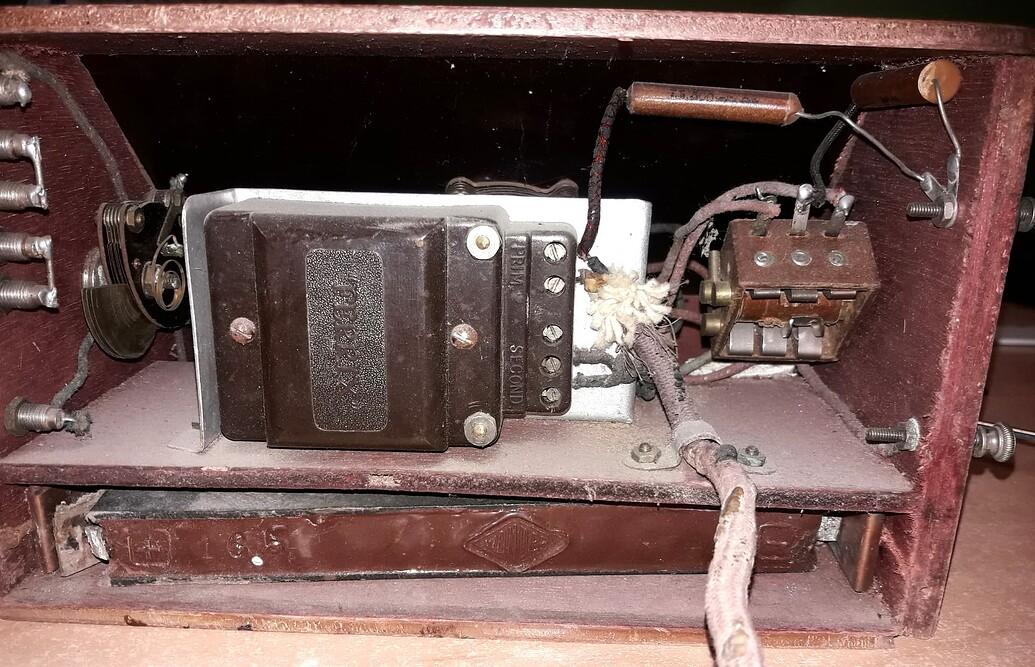

Et même d'une batterie et d'un transformateur d'alimentation:

324ef8b0dd0695db12a730182d2459f86a520c94 2 1035x667



Ce poste est un véritable appareil portatif car il fonctionne sur piles (ou batteries) et sa petite taille va permettre de l'amener partout!



La boite en bois est sous forme de pupitre avec, devant, un grand cadran de recherche des stations:

100 0870

Sur la partie droite un réglage de chauffage du tube et les prises pour l'écouteur ou la casque:

100 0869

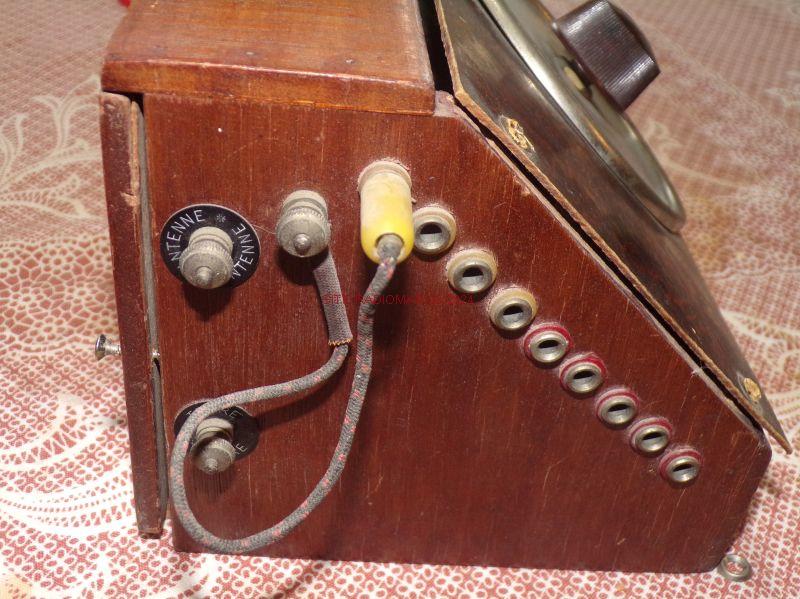

Du coté gauche les prises "Antenne" et "terre" ainsi qu'une rangée de douilles bananes et une fiche male :

 On va à la fois sélectionner la gamme d'onde (PO/GO) et la meilleure adaptation d'antenne.

100 0873

Voyons maintenant l'intérieur du poste:

100 0847

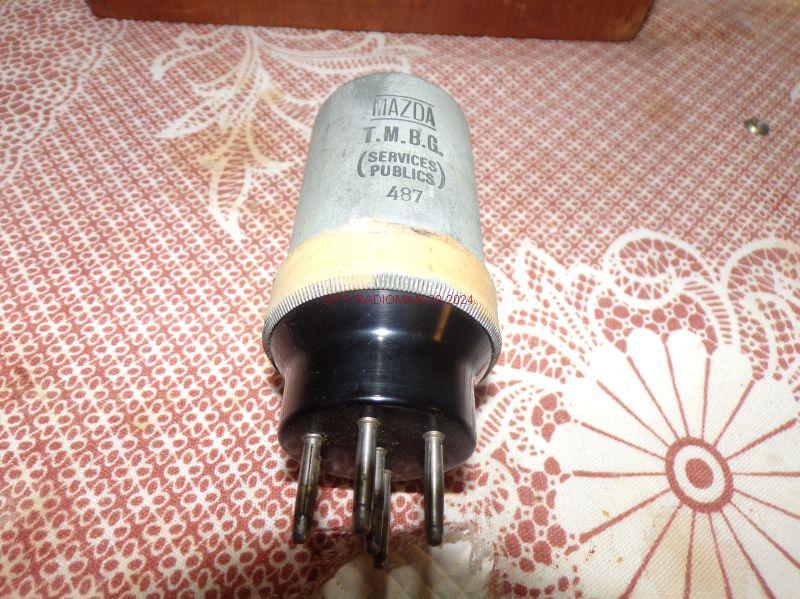

La lampe utilisée est peu banale :

100 863

C'est une Mazda TMBG, version militaire et blindée de la A441N

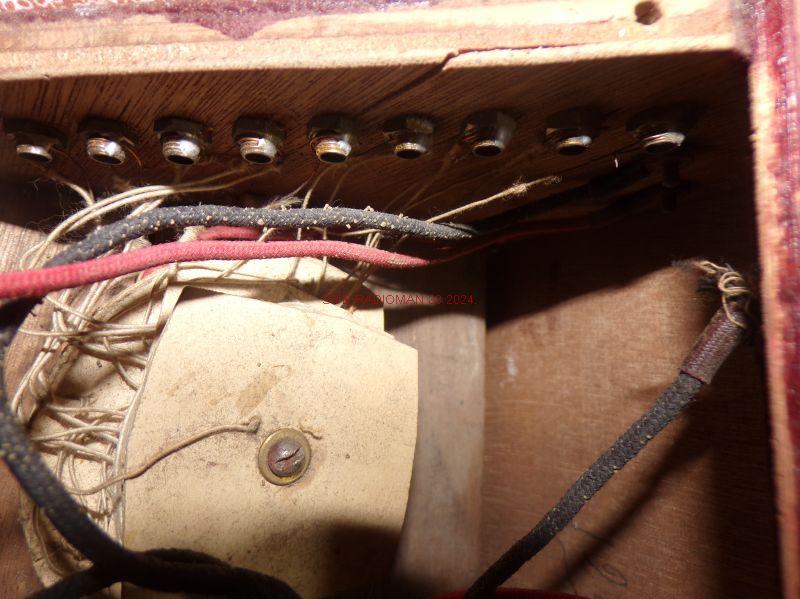

Le câblage est très "fouilli" et dessous on aperçois un bobinage plat à deux étages:

100 0850

Les fils sortants sont reliés aux prises latérales !

Cet appareil était peut-etre un prototype de la marque mais dans tous les cas, il a été bien bricolé !

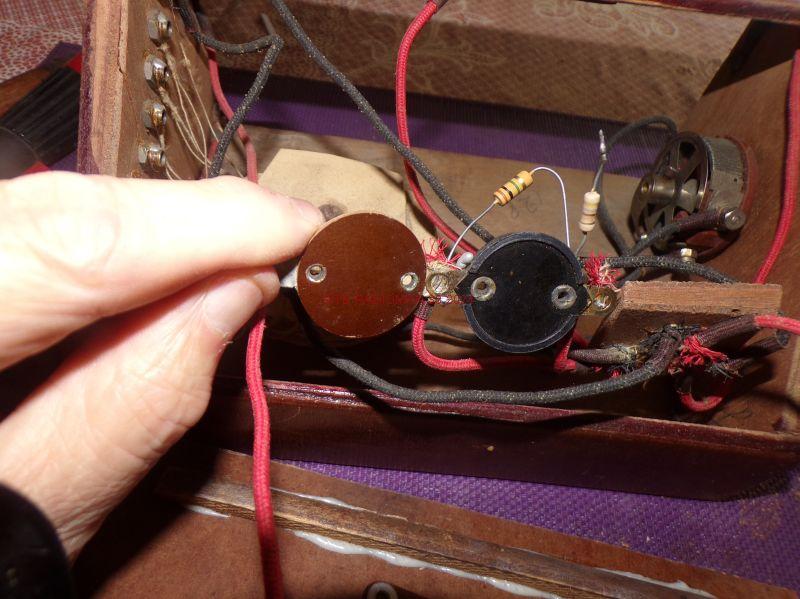

Des composants récents (résistances) ont été rajoutés:

100 0905

Une fois de plus si on veut le faire fonctionner il faut tout reprendre à zéro .

J'ai cherché le schéma d'origine ... Hélas sans succès!

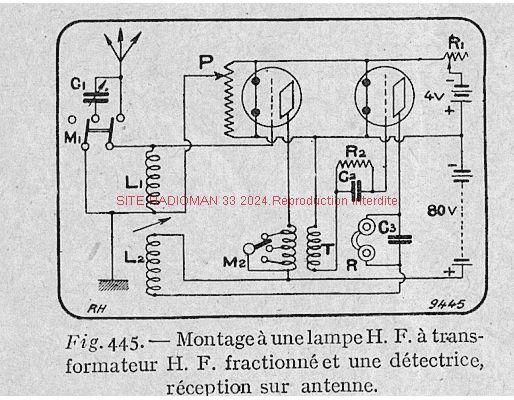

Voici un schéma qui devrait y ressembler pris dans une revue:

Le micro soldat

Et celui-ci qui doit s'en rapprocher aussi:

103569d36b5974ed510e5f5c84481a798f4f16e4

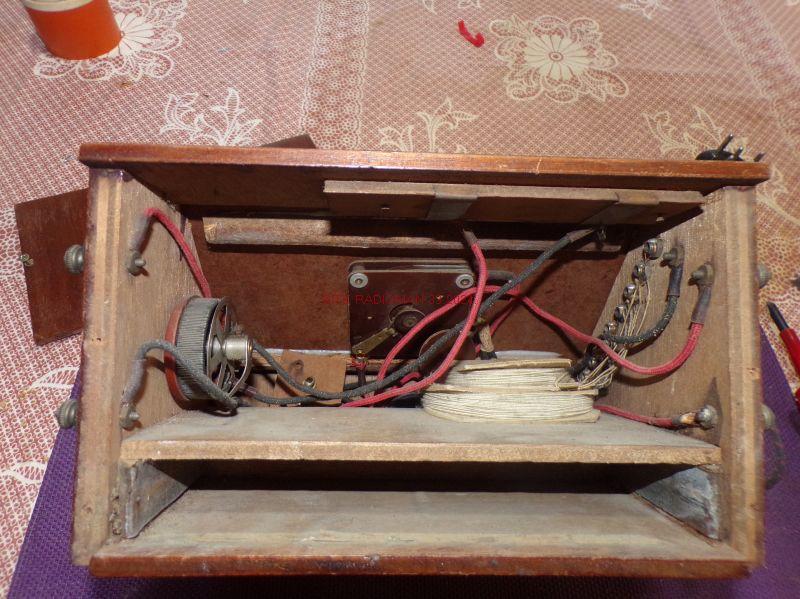

Si on enlève la plaque arrière on accède au logement des piles:

100 0885

J'ai enlevé la lampe pour une meilleure visibilité...

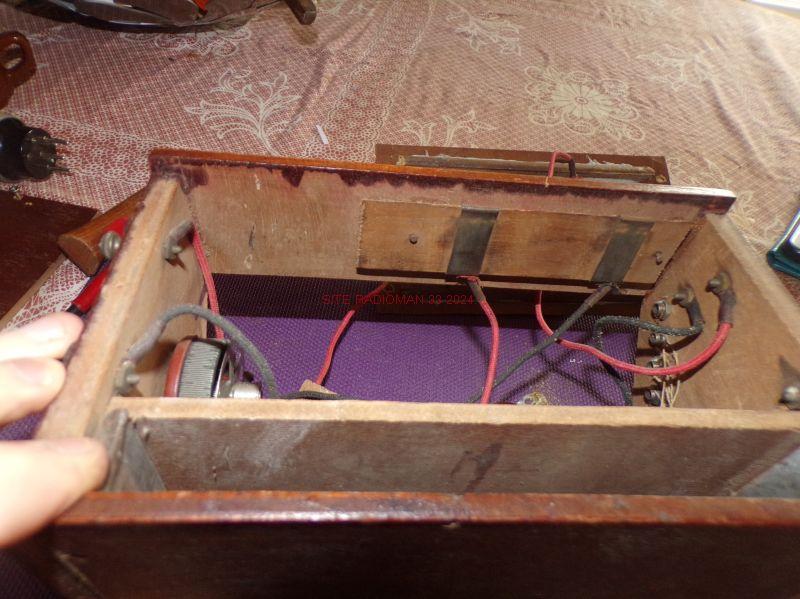

Les 2 ou 3 piles de la tension anodique se glissaient dans la partie basse et la pile de chauffage..?

100 0901

La pile devait se positionner verticalement au fond, les lames devant toucher les deux contacts de la partie haute...

Tout cela paraît bien précaire mais cela devait fonctionner ainsi !

Encore un poste original qui rejoint la collection...



Une petite vidéo:





------------------------------------------------------------------



Voilà, nous avons fait le tour de ma  collection, il n'est pas impossible qu'au fil des recherches

d'autres postes viennent s'y rajouter !

Maintenant, vous aller me dire: comment faire pour alimenter ces vieux postes sur le courant électrique?

Tous ces postes fonctionnaient avec des batteries rechargeables.



On avait:

-Une batterie de 4Volts pour le chauffage des tubes

-Une batterie formée de nombreux éléments en série pour fournir les hautes tensions de 40V, 80V, et même 120V pour les dernières générations de tubes.

L'électricité commençant à arriver dans les maisons on a donc conçu et commercialisé des chargeurs de batteries spéciaux pour ces accus.



Le chargeur d'accus:

Radio magazine no 263 28 10 1928 3C'est en effet ce modàle fabriqué en 1929 par TRF (Ets Larrieu.)

100 0390100 0391

D'assez petite dimensions, environ 12 x 12 cm,  il est visiblement très simple d'emploi:

D'un coté (gauche) on branche les accus, de l'autre (droite) on branche le poste, et tout en bas l'arrivée secteur (110v)

Un sélecteur à trois positions permet :

La charge de l'accu 4V

L'utilisation du poste (au milieu)

La charge de l'accu haute tension.

A noter que ce modèle est prévu pour charger des accus de 120V car en 1929-1930 cette haute tension était nécessaire pour les dernières générations de lampes batterie.

A l'arrière ce chargeur utilise deux lampes spéciales:

100 0394

Une 1010 (valve) et une 1011 Régulatrice)

Il me manque la valve 1010 mais je ne désespère pas d'en trouver une!

Le schéma doit ressembler à celui-ci:

Chargeur

Tout celà était très simple...

A la fin des années 20 les premières alimentations permettant de faire fonctionner le poste sur secteur ont vu le jour, voici une publicité de 1927:

Alim00

En plus des différents chargeur , un boitier permettant l'alimentation "totale" du poste sur le secteur 110V...

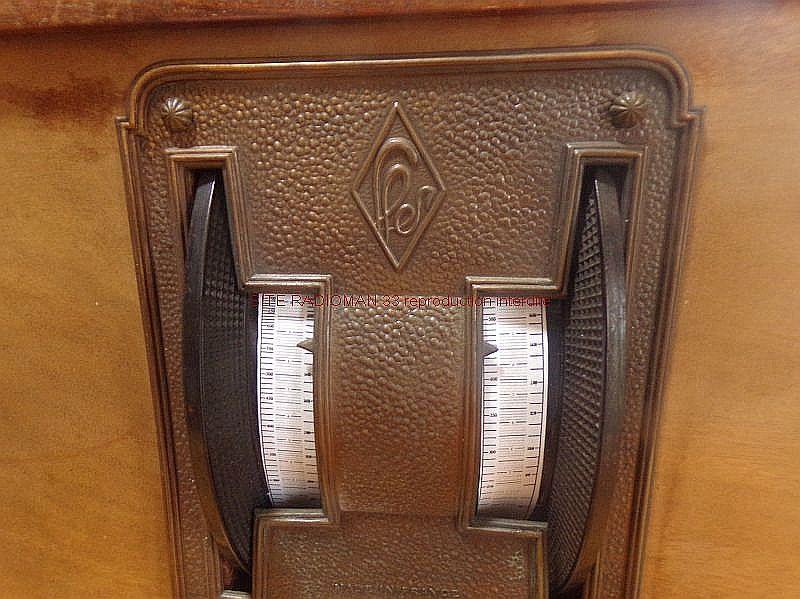

Le poste "phal" présenté ci-dessus a existé en version "batteries" et en version "secteur"...



Mais de nos jours comment faire pour faire fonctionner tous ces postes?



J'ai donc construit une alimentation spéciale:

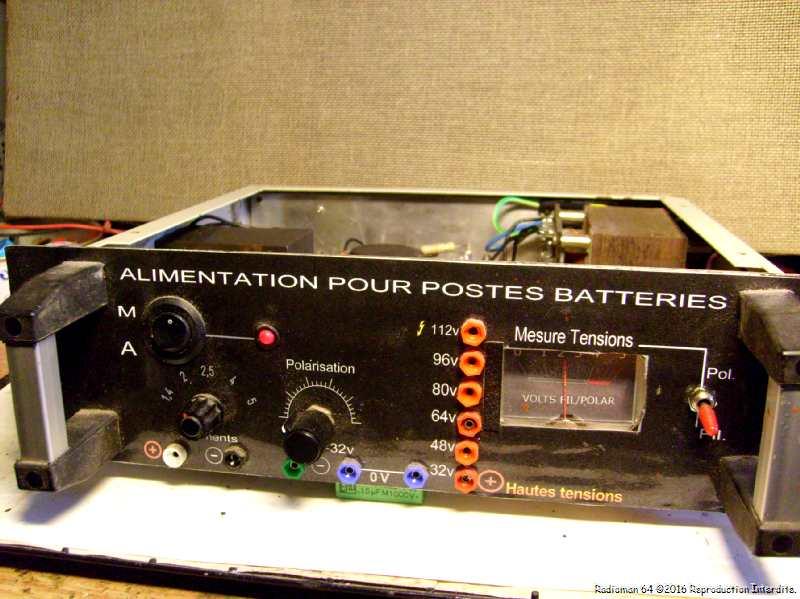

S7300354Cette alimentation a 3 fonctions:

elle délivre

1- Une tension chauffage filaments réglable de 1,4V à 5V

2- Une haute tension de 32v à 112v

3- Une tension négative de polarisation de 0 à -32v

Cela lui permet de s'adapter à tous les types de postes!

Sa réalisation est proposée ici: ==> ALIMENTATION POSTE BATTERIE



Remerciements:

D'abord aux amis du forum "rétrotechnique" qui m'ont aidé dans mes recherches et qui m'ont toujours répondu avec une patience infinie...

Merci aussi au forum de CFP Radio pour l'aide apportée.

J'ai illustré l'article avec des schémas pris dans l'excellent livre de H.Denis:

"la TSF a la portée de tous" que l'on peut télécharger ici:

https://archives.doctsf.com/documents/feuilleter_document.php?num_doc=63404&num_serie=7

Photos perso, et photos doctsf.



Date de dernière mise à jour : 09/02/2024

Ajouter un commentaire
