UN POSTE A GALENE (restauration)

Le mois dernier je vous ai proposé de découvrir le fonctionnement d'un poste à galène!

Voir l'article ici: => Les postes à galène

Il reste maintenant à passer à la pratique et de voir plus en détails sa fabrication:

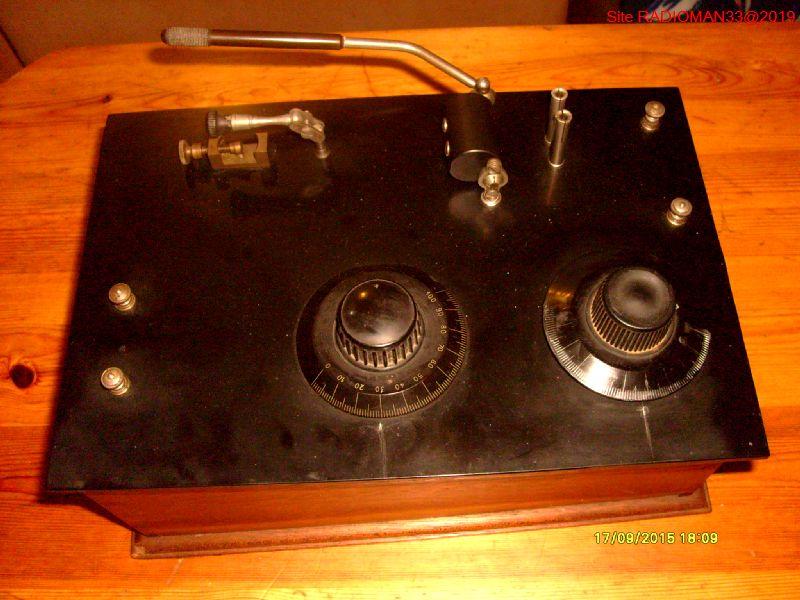

Il y a 5 ans on m'a fait cadeau de ce joli poste:

S7301391

Il n'a pas de marque, il est incomplet mais tous ses éléments évoquent une fabrication du début des années 1920.

Les différentes parties sont assemblées sur une plaque en ébonite noire et le tout posé sur un joli coffret en noyer:

S7301397

A l'intérieur, tout le câblage est réalisé en fil de cuivre de section carré pour un meilleur contact:

A noter qu'il n'y a aucune soudure...tout est vissé!



Afin de pouvoir le démonter pour nettoyer les éléments j'ai relevé le schéma (très simple):Poste a galene

Puis on passe à la phase démontage:

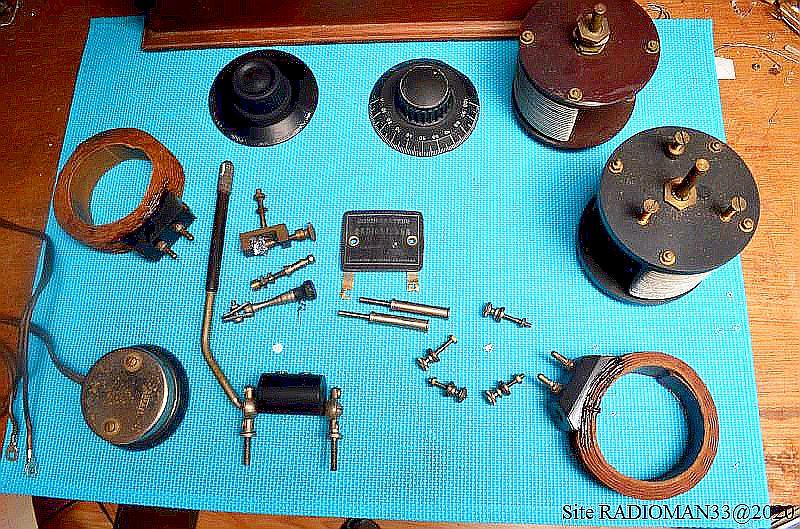

Dsc 146



Voilà tous les éléments:

Je me suis procuré les éléments manquants: les deux bobines (accord et antenne) , l'écouteur, et le morceau de galène!

Le condensateur (plaquette mica) a été mesuré: 1800pF au lieu de 2000pF ...c'est OK.

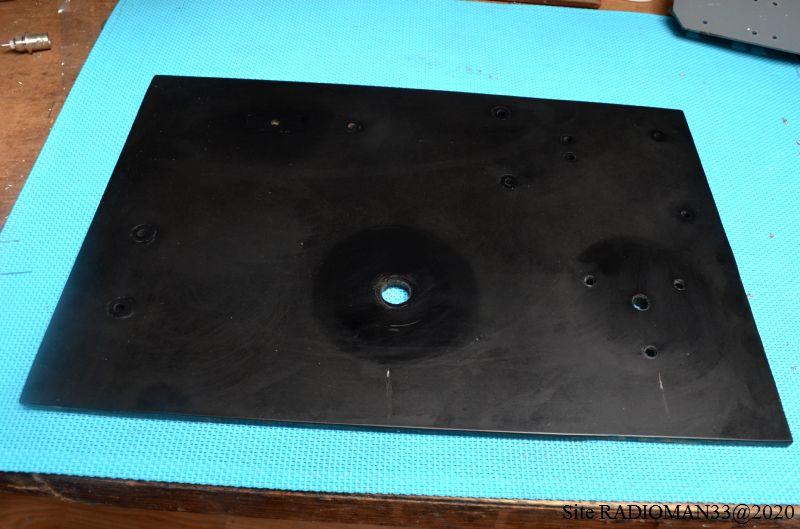

La plaque en ébonite noire a été nettoyée (attention matériau fragile qui se raye facilement):

Dsc 147

Il n'y a plus qu'à tout remonter!

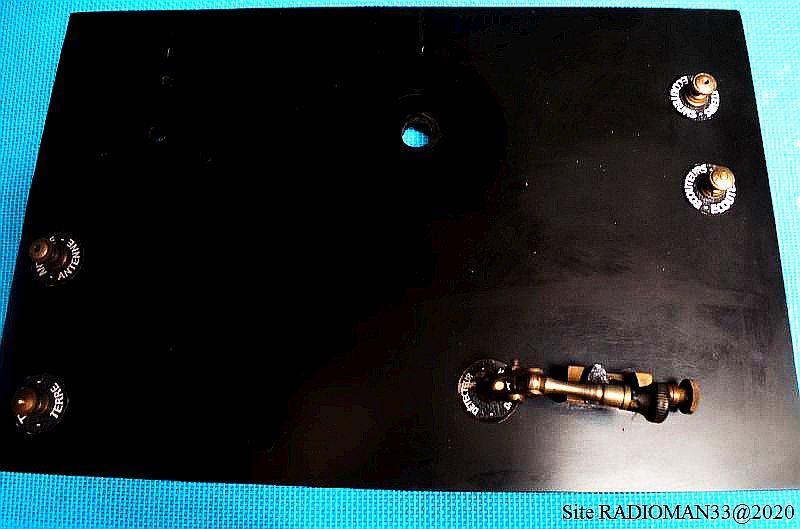

Dsc 211Des petites étiquettes sont rajoutées sous les bornes de connexion afin de bien les identifier:

j'ai essayé de faire un marquage discret et dans le style de l'époque!

On continue le remontage:

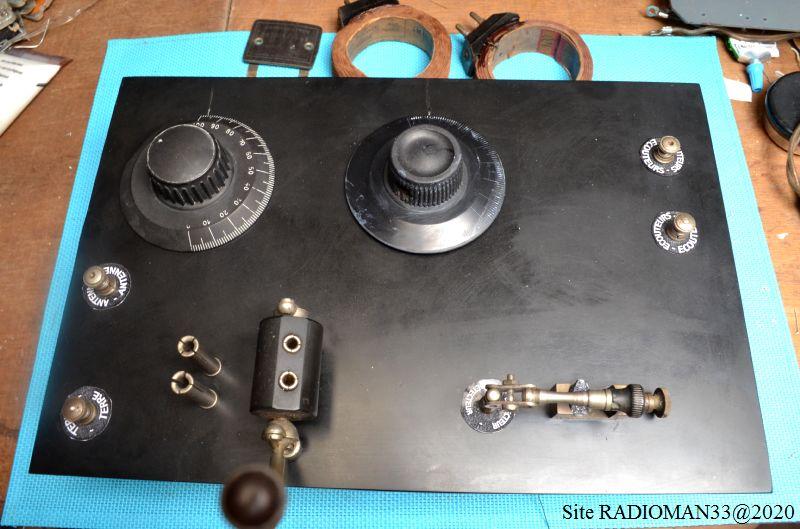

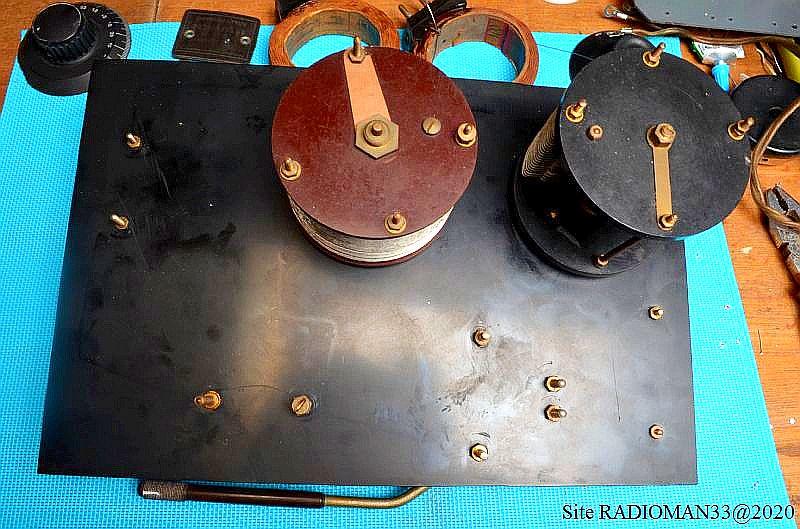

Dsc 0097Et vue de dessous:

Dsc 212

Le reste, c'est du "Meccano" les fils étant déjà tout prêts et coupés à la longueur:

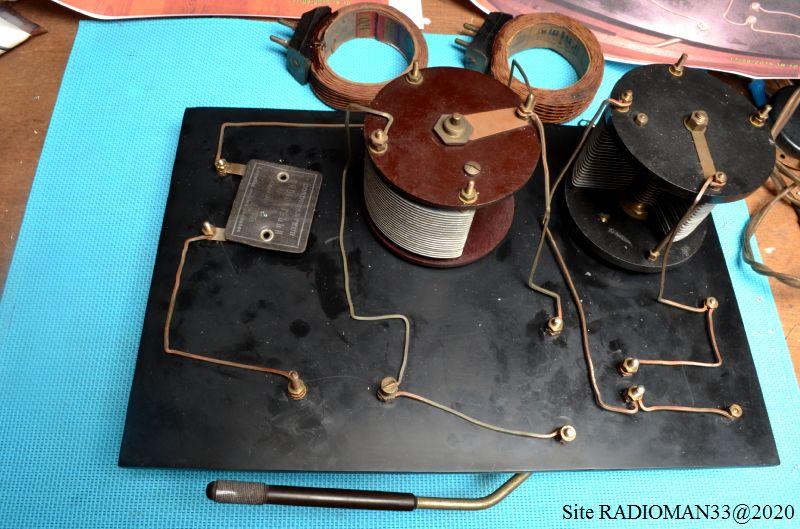

Dsc 217

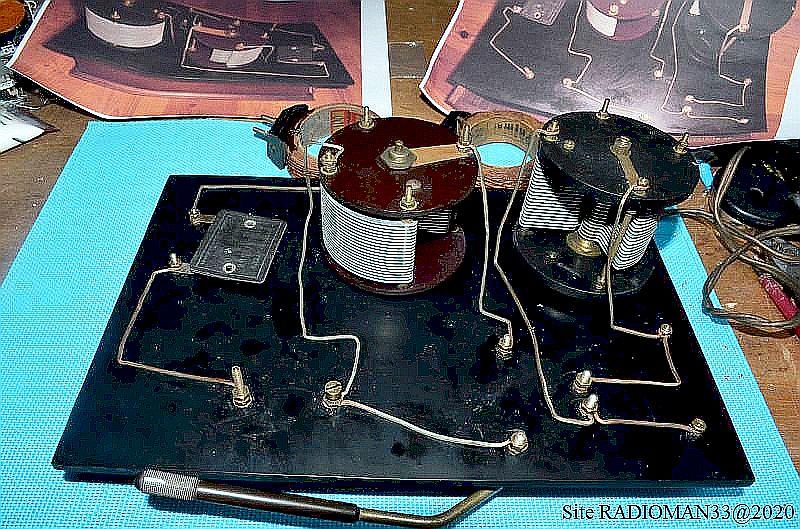

Dsc 218

Toutes les vis sont bien serrées le câblage est terminé!

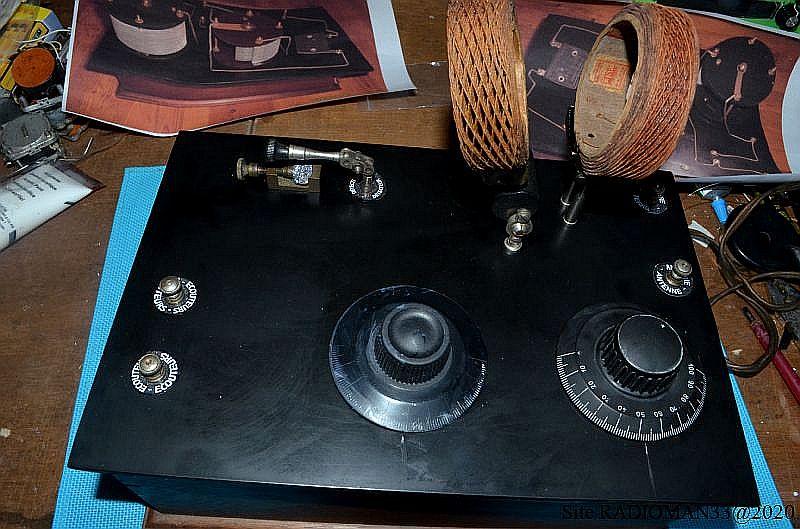

Dsc 219Voici le poste remonté dans son coffret:

j'ai remis les 2 boutons mais ils sont très abimés et je les changerais dès que possible!



Voici donc le poste à galène prêt à être utilisé je ferais prochainement quelques essais!
