REMPLACER LES CONDENSATEURS

Remplacer les condensateurs défectueux:

Bandeau debutant 2





Souvent dans les questions de la messagerie du site ou sur les forums de discussion revient le même sujet de discussion :

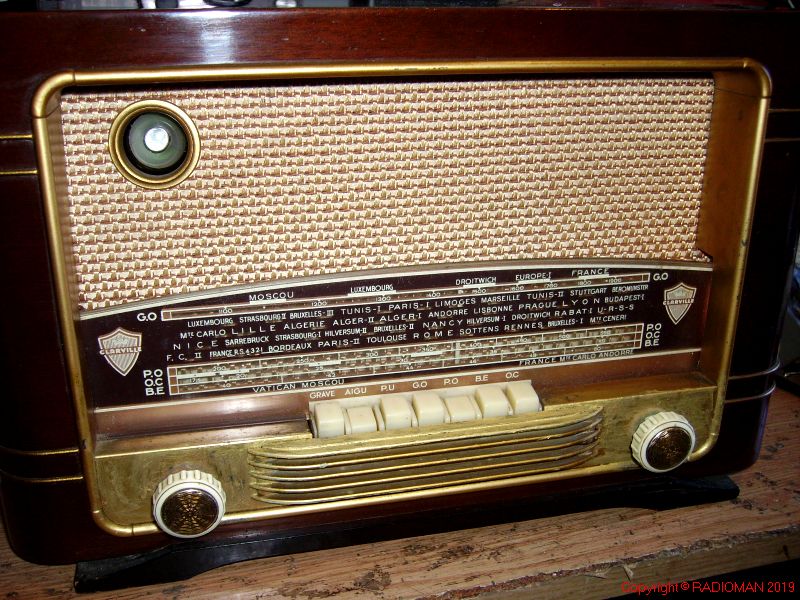

Une personne a acheté (ou trouvé dans son grenier) un vieux poste de TSF, et voudrais le faire fonctionner : elle nous demande ce qu’il faut faire ?

Imgp7247

En premier on lui répond qu’il ne faut surtout pas le brancher comme ça, car auparavant il faut remplacer quelques condensateurs électrochimiques !

Ah, et c’est quoi ça ?

C’est la question à laquelle je vais tenter de répondre dans ce petit article plutôt destiné aux débutants, mais avant toute intervention lisez cet article :

Cliquez sur ce lien !

BRANCHER UN POSTE A LAMPES 1re partie

Vous pensez être capable de commencer cette "remise à niveau"..?

Alors voyons plus en détails ces fameux condensateurs !

C’est tout d’abord des composants essentiels au fonctionnement du poste, localisés dans la partie « alimentation secteur » ils contribuent à l’obtention d’une haute tension nécessaire au fonctionnement des lampes.

Portés à un potentiel élevé (de 150 à plus de 300volts) le moindre défaut peut avoir des conséquences graves : destruction de tube ou de transformateur.

D’autre part on peut considérer qu’un condensateur chimique de plus de 40 ou 50 ans à largement atteins sa limite d’âge et doit être remplacé de manière systématique.

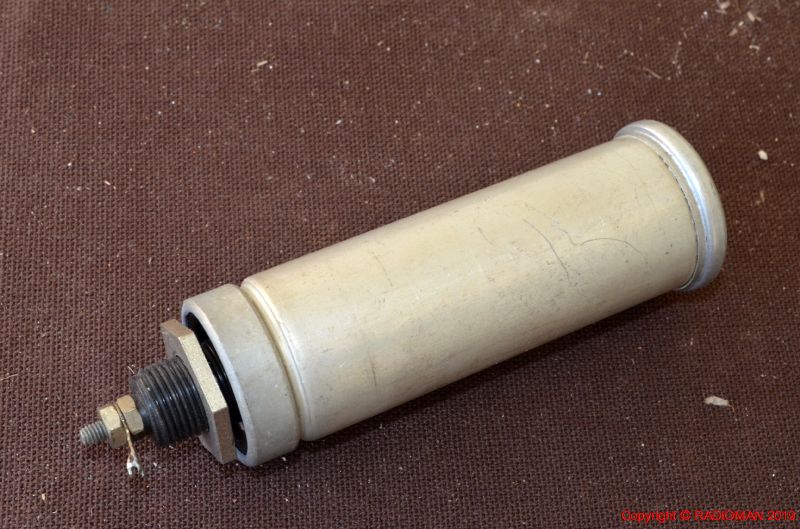

Dans les postes du début des années 30 les condensateurs chimiques ressemblaient à ça :

Dsc 163

Grand tube en aluminium avec dessous une connexion par vis !

Ils avaient une particularité, si on les secoue on entend un liquide bouger à l’intérieur…

Ca, c’étais dans le meilleur des cas... car souvent le tube s’était percé et le liquide (corrosif) avait largement oxydé le châssis et les composants autour.

Certains « spécialistes » vous diront alors que si il n’a pas « coulé » on peux le « reformer » et lui redonner ainsi sa capacité initiale ?

C’est peut-être vrai mais la méthode à employer est longue et dangereuse (contrôle du courant et de la température) et je la déconseille fortement aux débutants d’autant que le résultat final n’est pas garanti !

On les remplacera donc par des neufs sans discuter…

Dans les années 1935 à 1960 la technologie a évolué, la taille a diminué et on a même fabriqué (dans le tube) des condensateurs doubles, triples et quadruples.Dsc 170

Leur repérage est souvent fait par la longueur des cosses le positif ici est la plus longue !

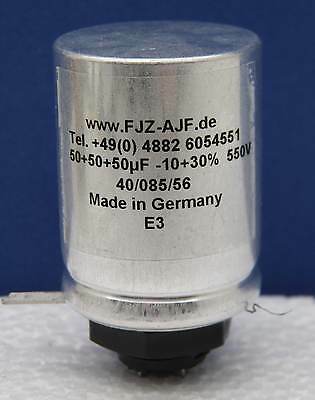

Voici un condensateur triple de 3 x 50µF 550v:Dreifach schraubelko radioelko 50 50 50 f 550v 600v ftcap

On trouvera aussi des marquages avec des symboles géométriques : rond, triangle, carré, rectangle pour les condensateurs multiples:

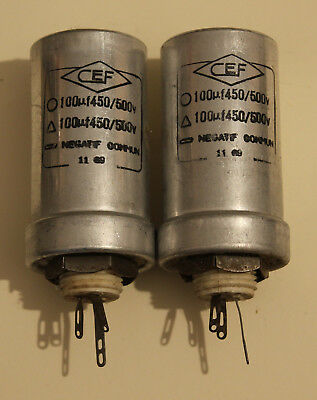

Ici 2 x 100µF, les positifs sont repérés par un triangle et un rond:Lot de 2 doubles condensateurs cartouche vintage cef

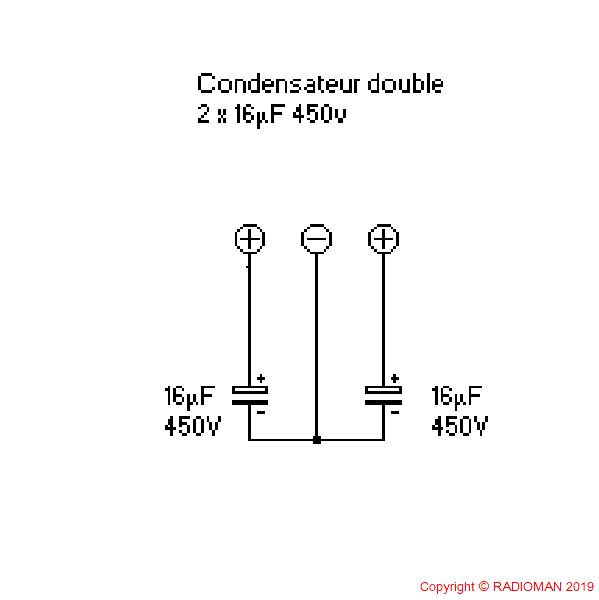

Pour ces derniers le schéma interne est très simple :

Condo double

ATTENTION :

Le respect de la polarité est très important : risque immédiat d’explosion à la mise sous tension.

A noter aussi que dans certains postes le tube alu (relié au négatif) est parfois isolé du châssis métallique par des rondelles en bakélite : là aussi il faudra bien respecter ce système de connexion.

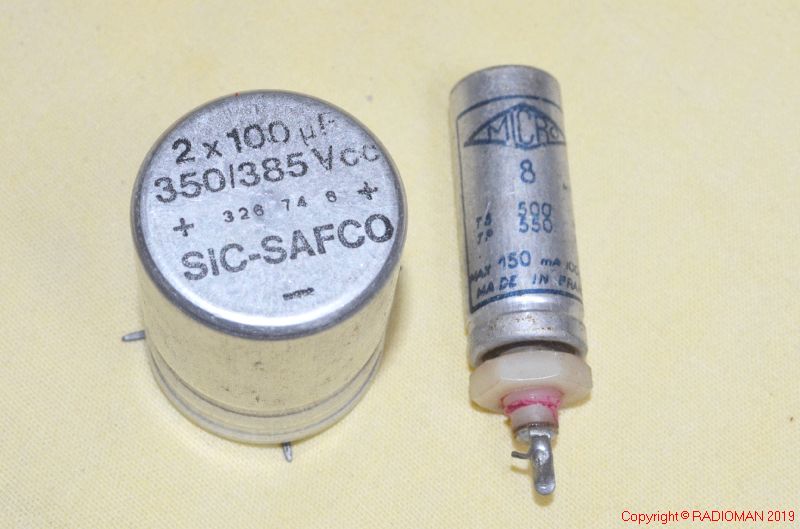

La tension de service du condensateur est en général marquée dessus :Dsc 187

Dans les composants anciens elle est souvent surestimée (de 500 à 1000v) car on maitrisait mal ce paramètre autrefois : maintenant ce n’est plus le cas et on montera le plus souvent des condensateurs isolés à 400 ou 450Volts ça suffit bien !

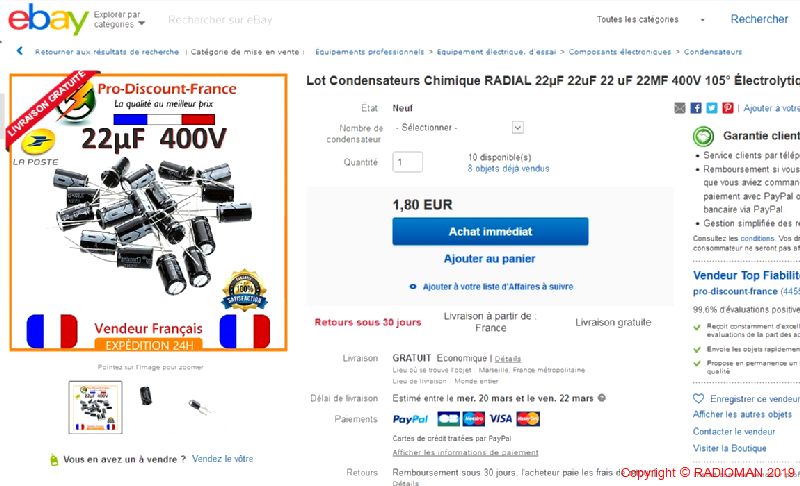

On trouve dans le commerce de détail des condensateurs à fils radiaux ou axiaux : on prendra l’un ou l’autre suivant les besoins et on choisira la valeur normalisée la plus proche du marquage de l’ancien condensateur.

Chimiques 1

Il peux arriver que l’on ai pas la bonne valeur en stock :

Dans ce cas deux montages sont possibles

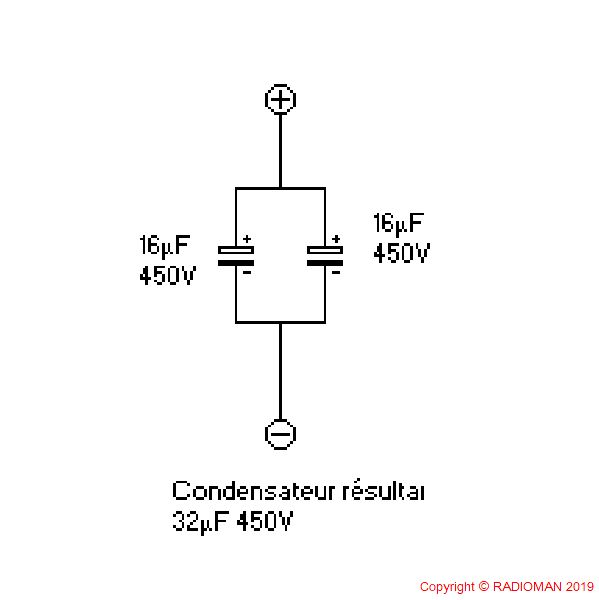

Montage en parallèle : les valeurs s’ajoutent mais la tension de service reste identique :

Condo paral

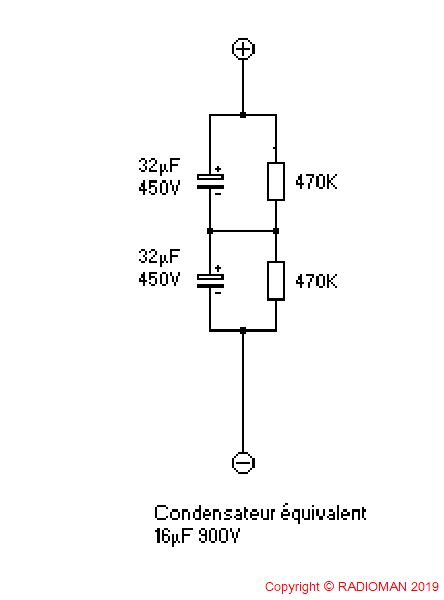

Montage en série : les valeurs se divisent, mais la tension de service est doublée (dans le cas de 2 condensateurs identiques)

Condo serie

A noter que ce montage nécessite d’ajouter 2 résistances de 470Kohms 1/2W pour équilibrer les charges.

Les condensateurs de remplacement sont beaucoup plus petits que ceux d’origine!

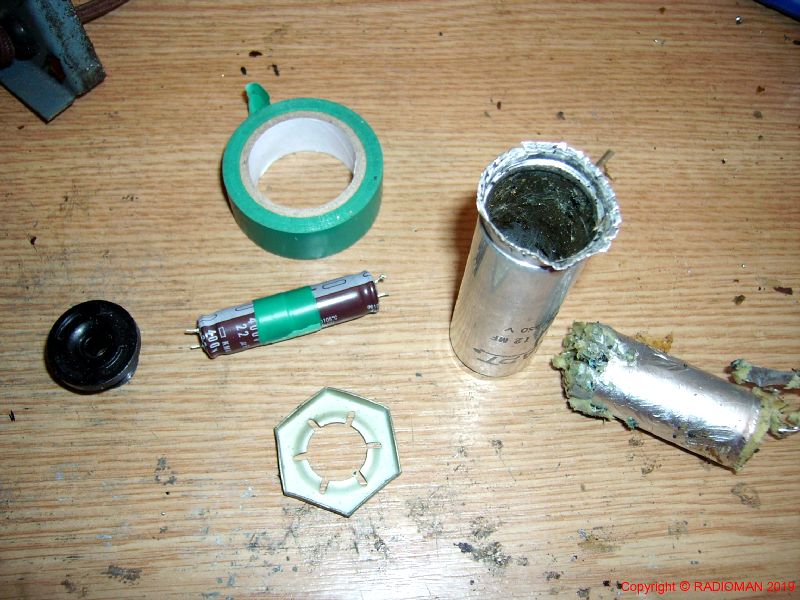

Ils peuvent être montés dans le tube d’alu de l'ancien:

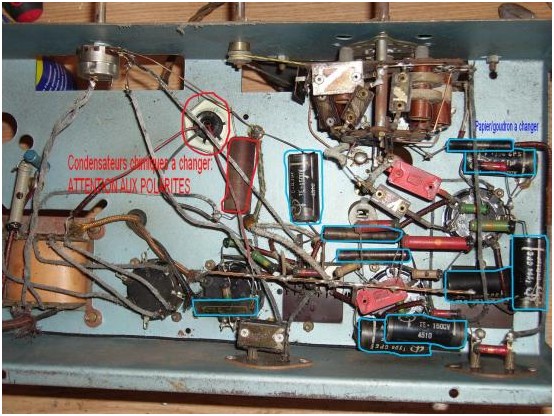

Imgp6296 1ou bien sous le châssis : attention de bien repérer les connexions et surtout les polarités:

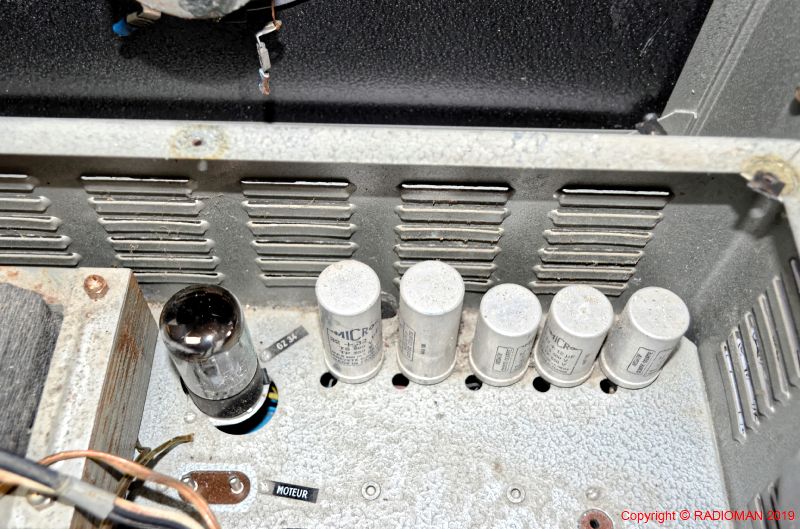

Ici, sur un ampli Bouyer qui avais une belle brochette de tubes alu:Dsc 0082 dxo

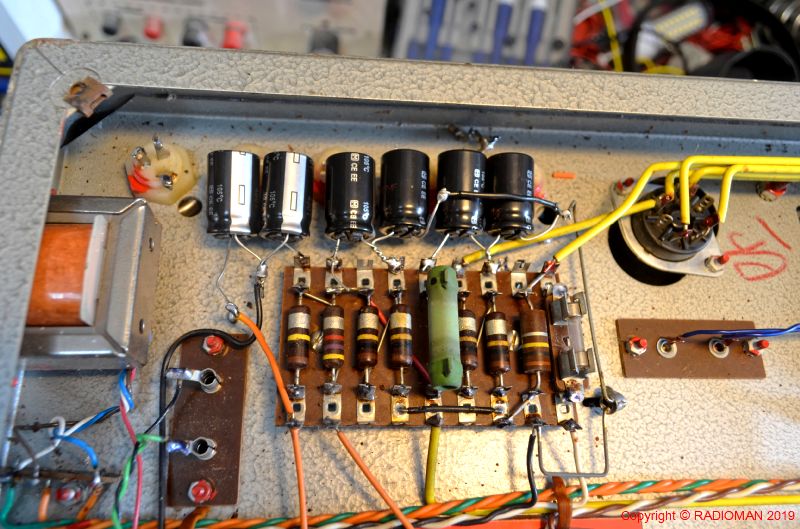

Les connexions des anciens condos seront coupées au ras et des condensateurs modernes sont câblés dessous le châssis:

Dsc 0112 dxo

On fera des photos avant et après pour être sûr de soi.

On en profitera pour vérifier l’état du câblage du poste et remplacer les fils dont l’isolant est craquelé ou endommagé.

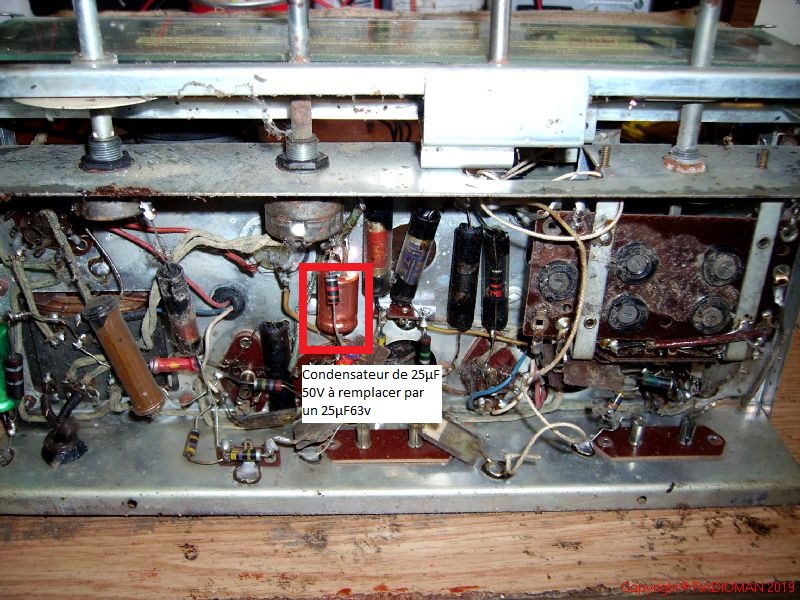

Il y a souvent sous le châssis un ou deux petits condensateurs chimiques d’un isolement plus faible (25 à 50v), là aussi il faut le remplacer !

Imgp6426 1

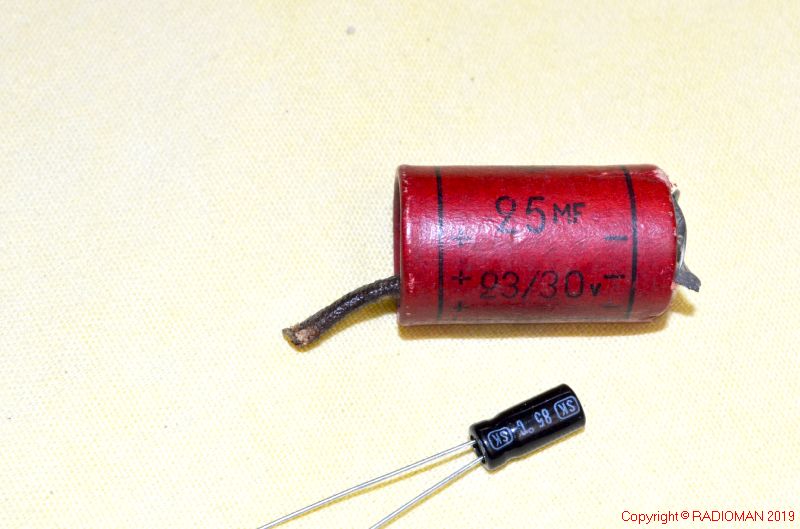

Dans le cas présent le condensateur de remplacement est beaucoup plus petit : Dsc 185



Cette première phase de l’intervention terminée on va ensuite remplacer les condensateurs papier/goudron :

En premier on supprime ceux qui sont montés sur l’arrivée du cordon électrique car leur action est nulle et ils peuvent amener le courant du secteur sur le châssis.

Pour les autres condensateurs genre papier/goudron : je conseille fortement  (malgré l'avis surprenant de certains amateurs éclairés) de les remplacer tous  (on laissera les condensateurs plaquette mica à coté du bloc de bobinages):

Ce remplacement ne se fera pas n'importe comment...Suivre le "tuto":

BRANCHER UN POSTE A LAMPES 2è partie

Cela permet de repartir sur de bonnes bases et avoir ainsi un minimum de pannes secondaires dues à des condensateurs fuiteux se mettant en court-circuit à la première mise sous tension.05 2

Le budget total reste très faible(environ 10 à 15€) …

Assortiment

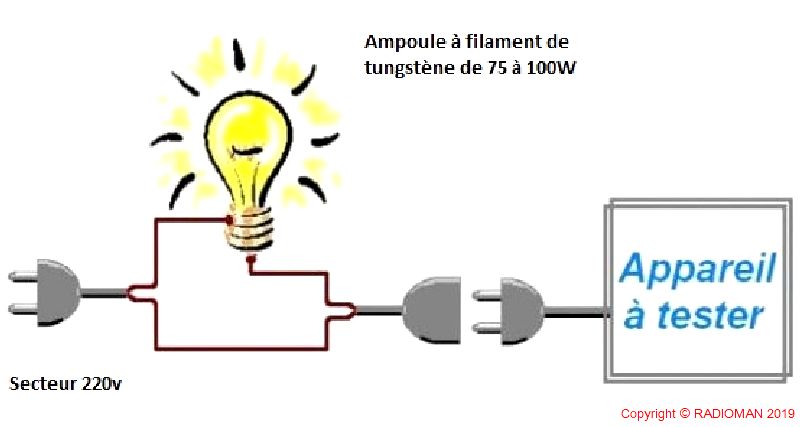

Après cette intervention complète on pourra envisager le branchement du poste avec prudence et à travers une ampoule en série pour le protéger d’un problème éventuel !

07 4

J'espère que ce petit article vous aidera à progresser dans le monde merveilleux de la radio!
