BRANCHER UN POSTE A LAMPES 2è partie

Bandeau debutant 3

Dans cette seconde partie on va aborder:

Le dépannage du poste

Comme dit précédemment cette seconde partie nécessite un minimum connaissances en électronique!

On doit aussi:

Savoir faire de bonnes soudures

Savoir utiliser un contrôleur (multimètre)

Savoir lire et interpréter un schéma.

Après avoir réussi tous les tests préliminaires on va s'intéresser de plus près à notre appareil démonté:

On va prudemment retourner le chassis et bien le caler afin de pouvoir travailler dessus aisément:

Un certain nombre de composants ont dépassé la limite d’âge, en particulier les condensateurs chimiques et certains condensateurs papier/goudron comme on va le voir ci-dessous!

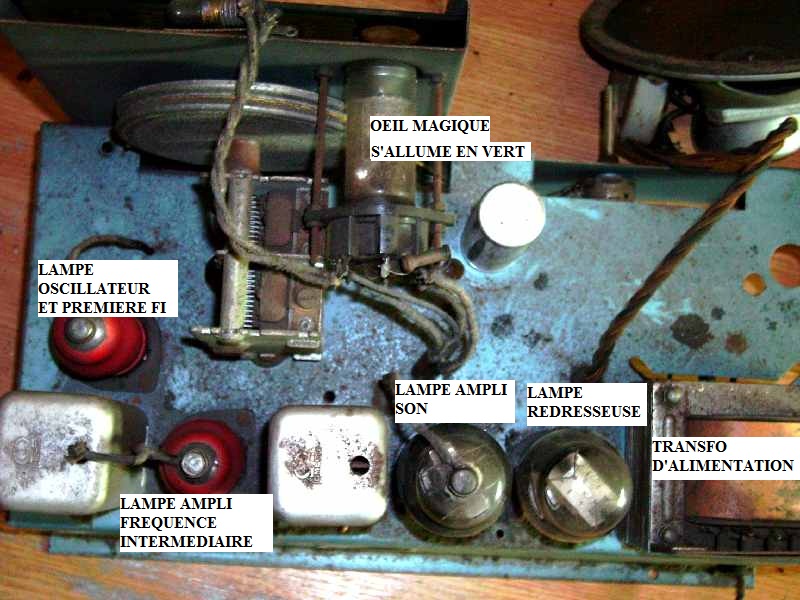

Imgp6285 3

Voici comme exemple le dessus du châssis du poste ARESO de 1940 dépanné récemment (voir l'article sur le site).

A droite le gros bloc carré c'est le transformateur d'alimentation du poste: il est chargé de fournir les hautes et basses tensions nécessaires au fonctionnement du poste: le cordon secteur (ou ce qu'il en reste...) est généralement branché dessus, plusieurs fils vont vers la 1re lampe à coté du transfo qui est la "Valve" ou "Redresseuse" et qui va transformer le courant alternatif en courant continu, la lampe à coté de la redresseuse est le plus souvent celle de l'amplificateur audio du poste...

A proximité il y a aussi un ou deux tubes en aluminium  vissés sur le châssis : ce sont les condensateurs chimiques haute-tension...!

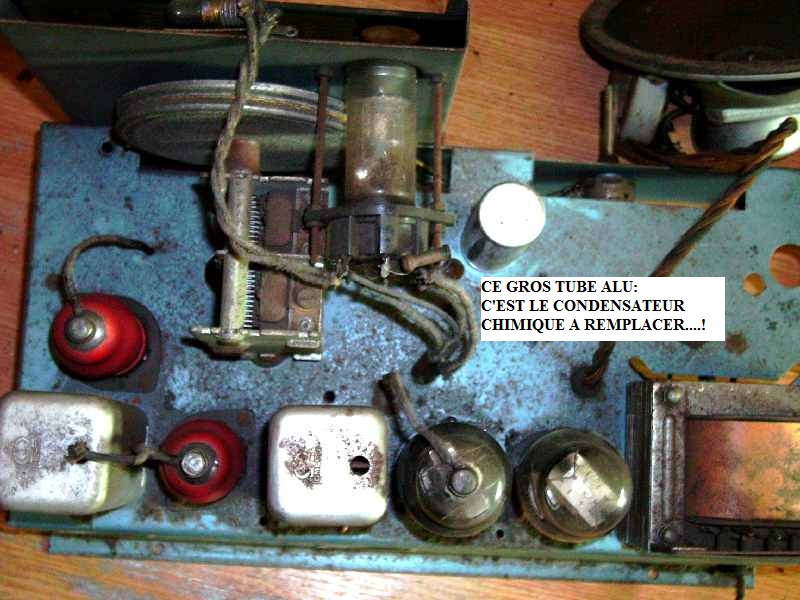

Imgp6285 4

C'EST CEUX-LA:

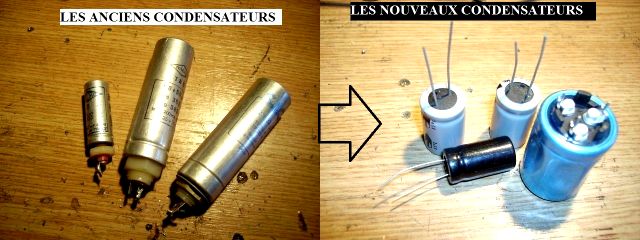

Condos chimiques 1

QU'IL FAUT CHANGER!

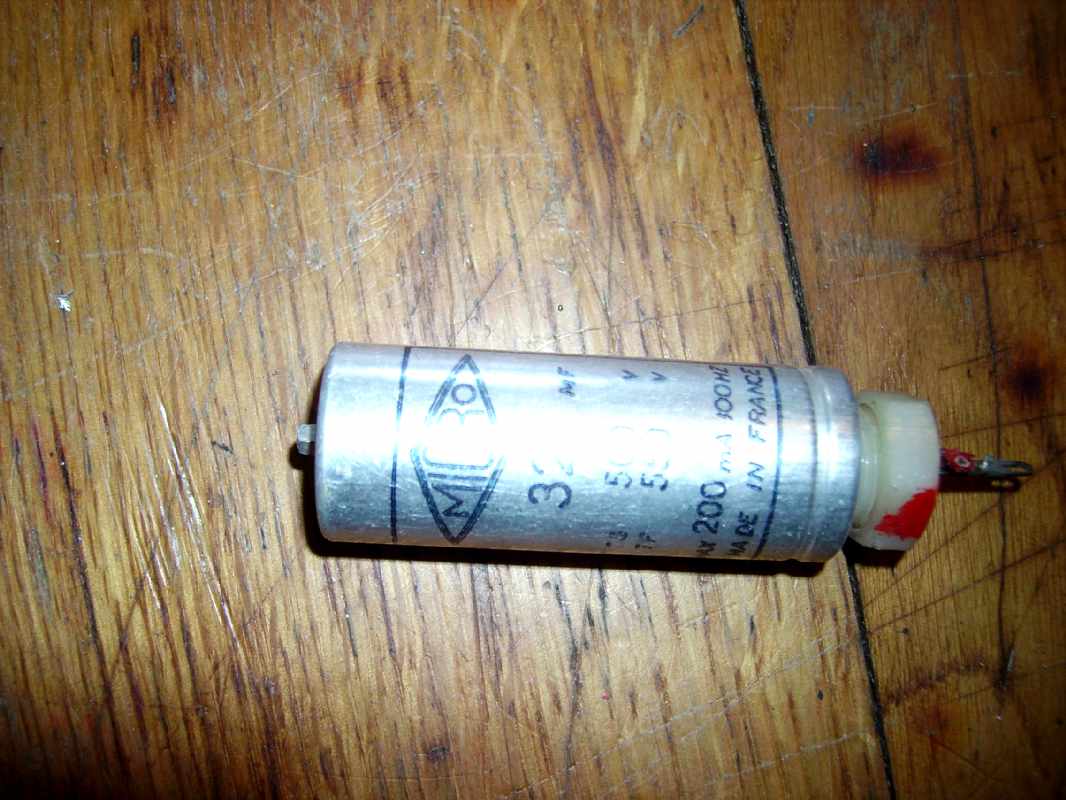

Imgp5271 2

Il est impératif de monter des condensateurs neufs isolés à 450V!

La procédure est toujours la même:

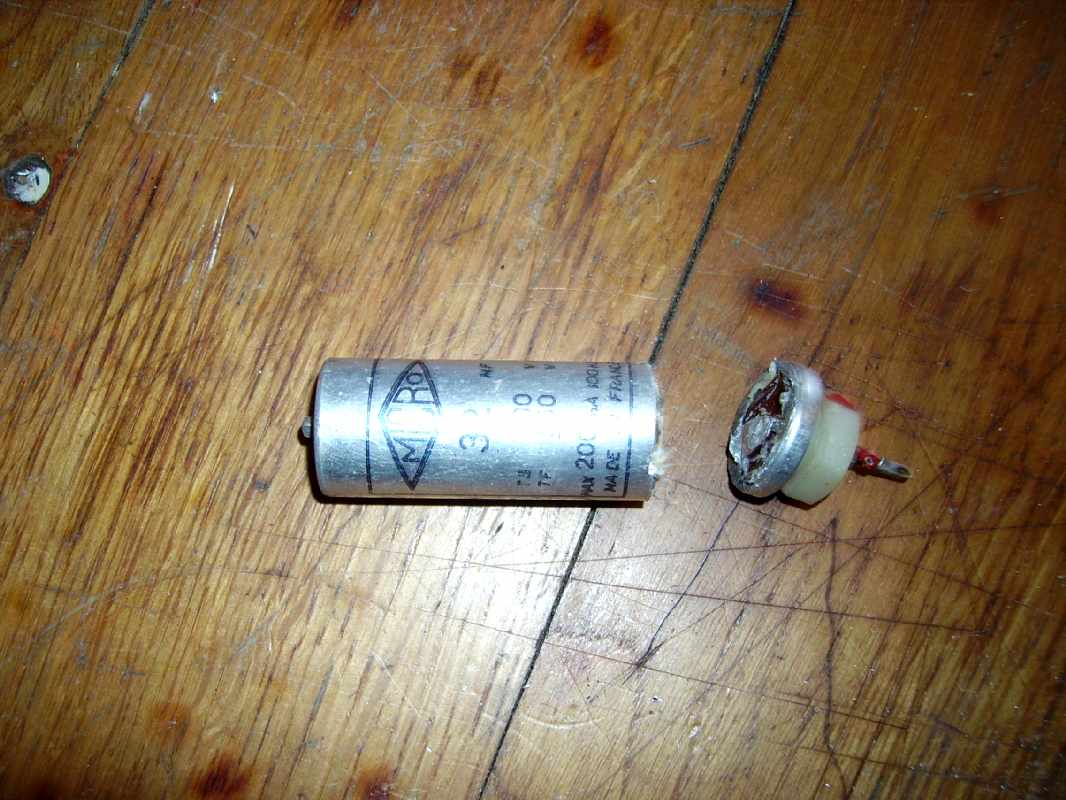

Imgp5273 4Imgp5275 3

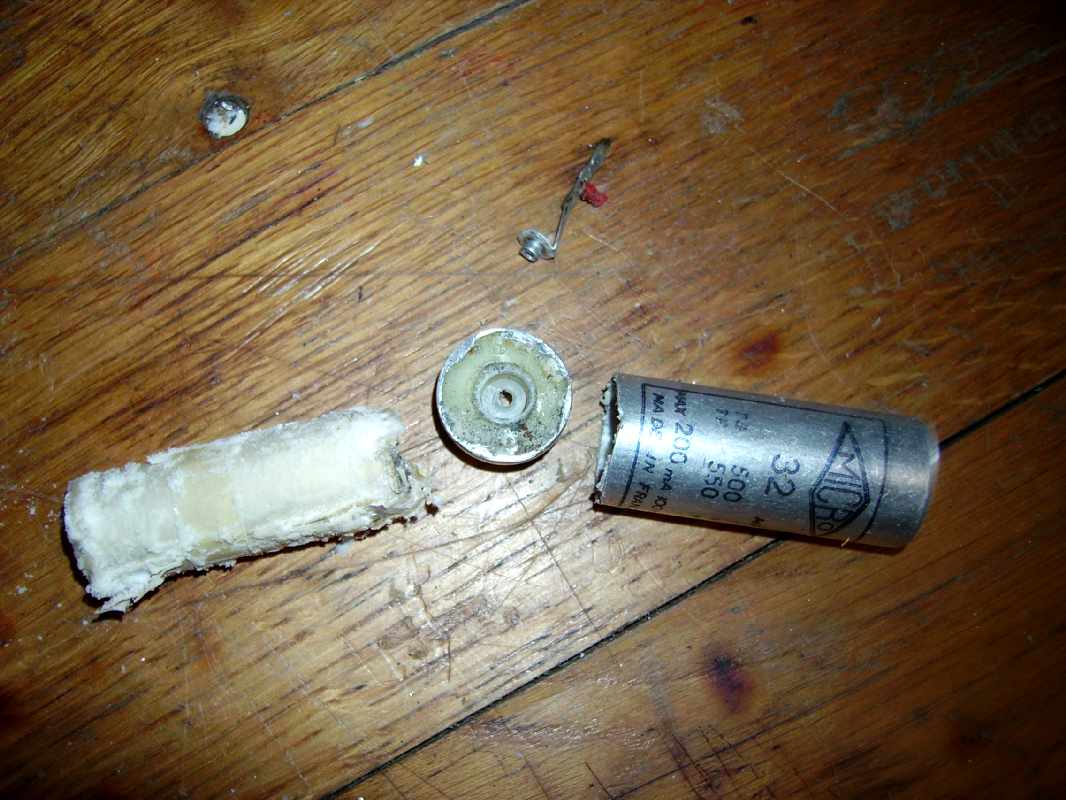

 On découpe ou on dessertit la base de l'ancien condensateur...Avec un tire bouchon on extrait le "bloc" qui est à l'intérieur!

On prépare un ou deux condensateurs branchés à l'identique...On fait passer les fils dans le socle et on isole bien le tout avec du scotch plastique

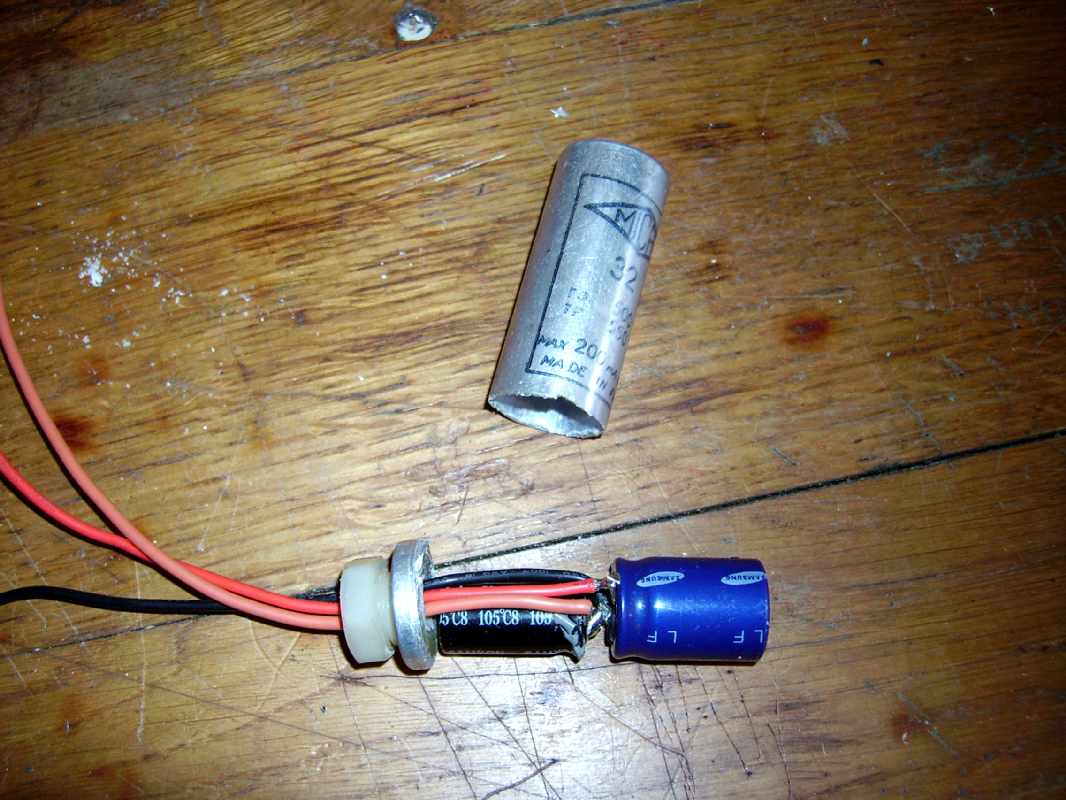

Imgp5277 2

Il reste à refermer le tube : soit on ressertit les bords soit on met plusieurs tours d'adhésif métal, on peut aussi le coller à l'araldite!

Si cela vous paraît trop compliqué, vous pouvez aussi couper au ras les pattes du vieux condensateur et souder les condensateurs neufs directement sous le châssis...Mais attention de ne pas faire d'erreur!

Certains condensateurs ont le négatif isolé du châssis: on y fera attention lors du remontage, le mieux est de sortir le négatif sur un fil noir  isolé du tube et le relier à l'emplacement prévu!...

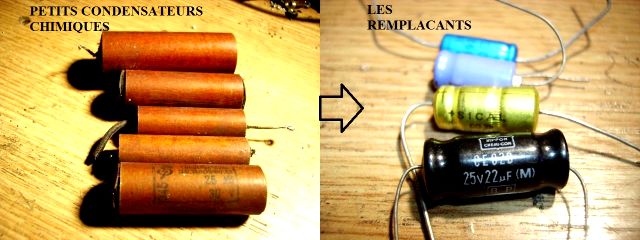

Il y a aussi des chimiques sous forme de tubes allongés, ils sont souvent sous le châssis:=> là-aussi il faut les remplacer impérativement!

On respectera les polarités (+ et -) qui sont en général marqués dessus!

Petit chimique 1

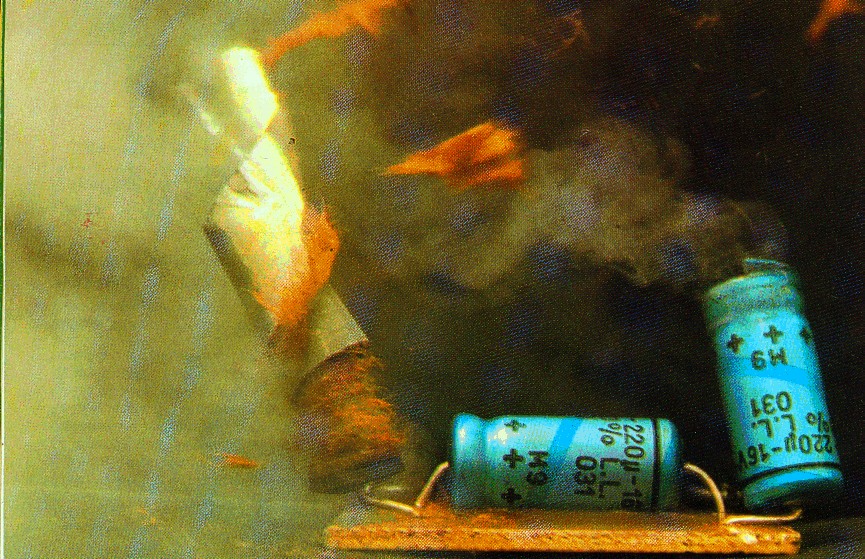

Attention! un chimique branché à l'envers se transforme en "gros pétard" qui va "EXPLOSER" au moment du branchement secteur!

Chimique 1

Cela peut être très dangereux car outre le bruit, le condensateur se désagrège en des centaines de petits morceaux de papier et d'alu, le produit chimique à l'intérieur se répand partout, et le tube métallique peut être projeté à plusieurs mètres (Histoire vécue).

Arrivé à ce niveau on pourrait être tenté de brancher l'appareil mais il y a très peu de chances qu'il fonctionne car d'autres composants posent problème et vieillissent très mal:

ce sont les condensateurs papier/goudron..!

C'est des tubes le plus souvent en verre ou en carton marron qui sont fermés de chaque coté avec un produit noir qui ressemble à du goudron (beurk!)...

Il faut les remplacer  par des modèles récents genres "plaquette polyester" isolés à 400V ou 630v (ca suffit bien!)...

En ce qui concerne leur remplacement les avis divergent :

Certains vous diront qu’il ne faut  remplacer que ceux qui sont défectueux ?

Pour cela il faut savoir les tester ! (pas toujours à la portée d’un amateur débutant)

D’autres les laissent « tel quel » et attendent de voir au branchement ceux qui se révèleront défectueux…

Jeu dangereux nécessitant de surveiller l'appareil pour être prêt à débrancher rapidement...et risque de provoquer des pannes graves et irréversibles...

D'autres vous diront de changer uniquement les condensateurs de liaison...Pas facile à trouver si je suis débutant!

Mon avis personnel :

 Etant donné les prix des composants (environ 10€ de budget total) et le risque potentiel de pannes à court terme:

=> je préfère vous conseiller de les remplacer tous MAIS:

ATTENTION: Ce type d'intervention ne doit pas être réalisée n'importe comment:

1- Il faut d'abord être capable d'identifier leur valeur (sans erreur)

2- Savoir faire de bonnes soudures bien brillantes...

3- Savoir lire ou interpréter un schéma ou à défaut bien identifier le branchement des anciens condos..

Cela nécessite des connaissances en électronique (pratique et théorique):

Si vous ne les avez pas, évitez d'y toucher et laissez faire un technicien compétent à votre place...

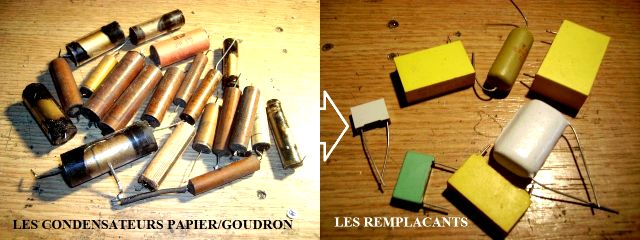

Condos papier 2

.

Revenons à nos condensateurs papier:

Ces condensateurs ne sont pas polarisés mais si leur marquage comprend un trait noir d'un coté : il sera de préférence à relier au châssis..

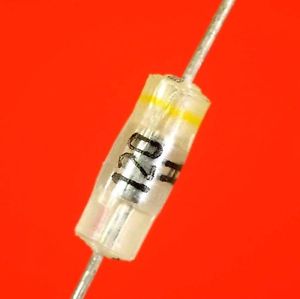

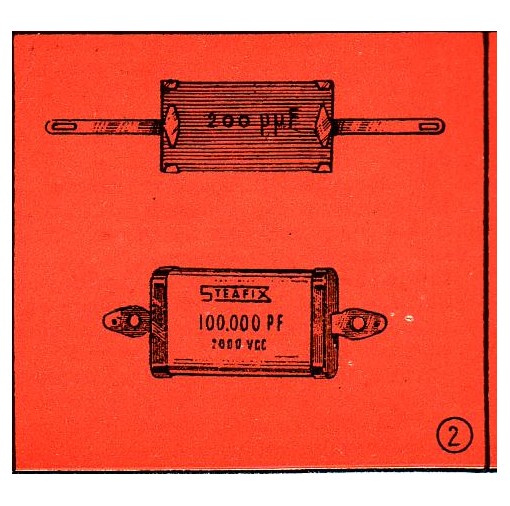

Attention, on ne touche pas aux condensateurs plats (mica ou styroflex)

Img12 2S l300

qui sont autour du commutateur de gammes et des bobinages d’accord et oscillateur.

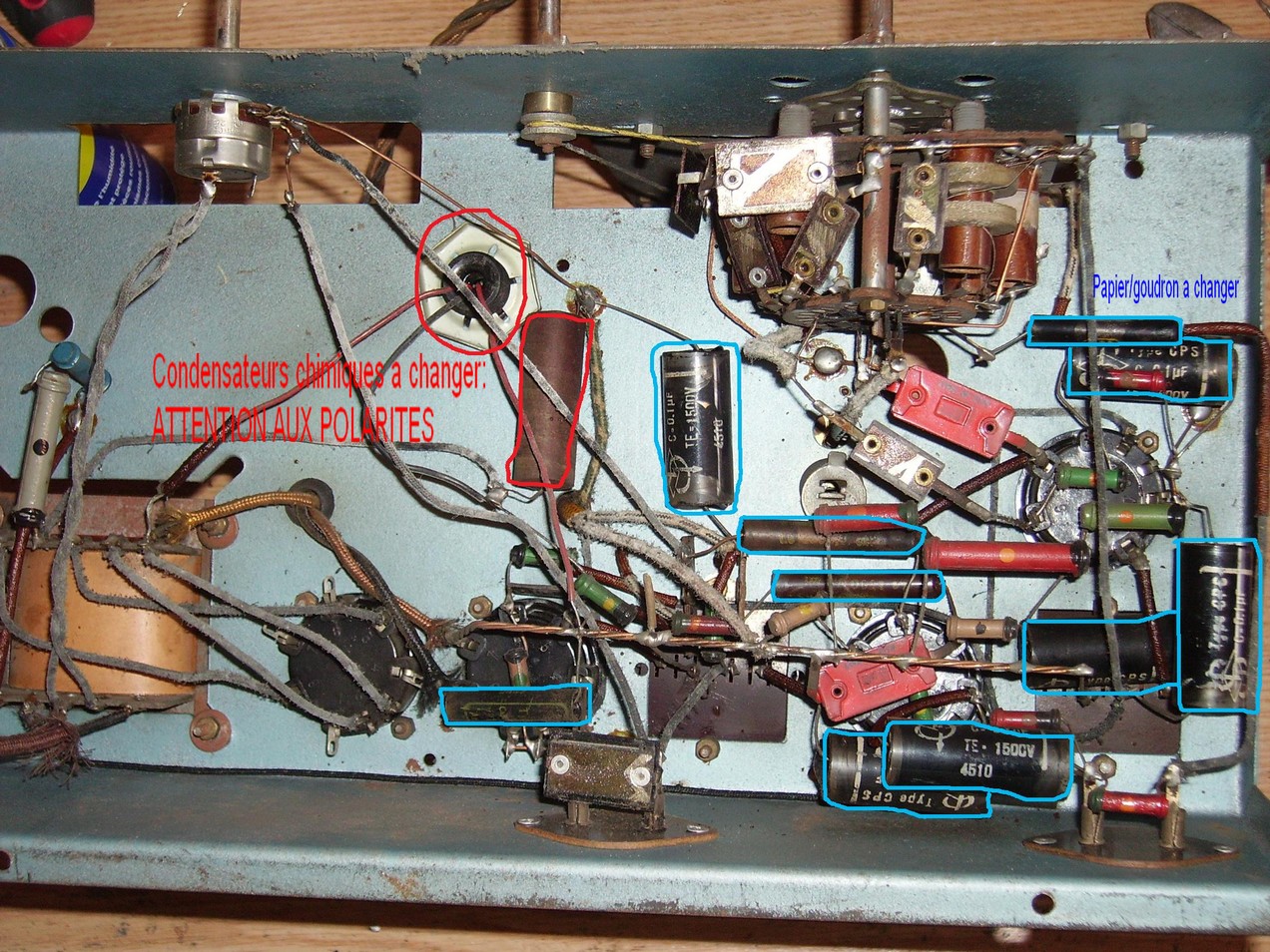

Modif 1

Sur la photo du châssis de l'ARESO (Click pour agrandir) j'ai entouré en rouge les chimiques à changer et en bleu les autres condensateurs papier/goudron à remplacer.

Sur certains postes on trouve 1 ou 2 condensateurs papier entre l'arrivée secteur et le châssis: Pour ma part je les ai toujours supprimés car s'ils deviennent "fuiteux" on se retrouve avec un fil du secteur relié au châssis!...Et leur utilité reste discutable!

Tout cela doit être fait avec précaution en faisant attention au câblage d'origine, surtout si on n'a pas trouvé le schéma du poste, faire des photos avant, car un fil est vite débranché...

Ce remplacement se fera "UN PAR UN" en repérant (photo avant et après) où vont les fils du condensateur car dans certains postes cela n'est pas évident, il est important de faire de bonnes soudures bien brillantes et pas collées car des hautes tensions circulent un peu partout !

Si vous avez un doute, faites vous aider par quelqu'un de compétent:

RADIOFIL propose sur son site une liste de réparateurs qui se feront un plaisir de vous donner un coup de main!

N'hésitez pas à poser des questions sur les forums de "RADIOFIL" et de DOC-TSF" , de nombreux spécialistes sont à votre écoute!

Ne pas hésiter à changer les fils dont l'isolant est endommagé et bien séparer les fils des différents composants.

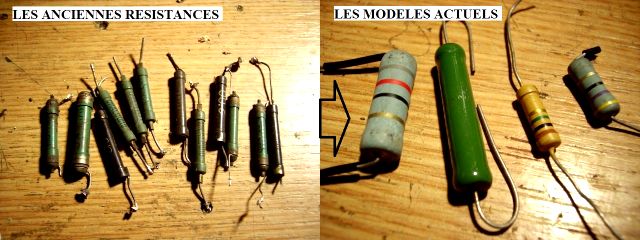

 On vérifiera (à l'ohmmètre) les résistances car dans les postes anciens (surtout ceux des années 30-40)...Elles se présentent souvent sous la forme d'un petit bâtonnet (de carbone) avec un sertissage à chaque bout et elles vieillissent assez mal...

Inutile de les changer si leur valeur n'a pas varié de plus de 25%..!

Resistances 1

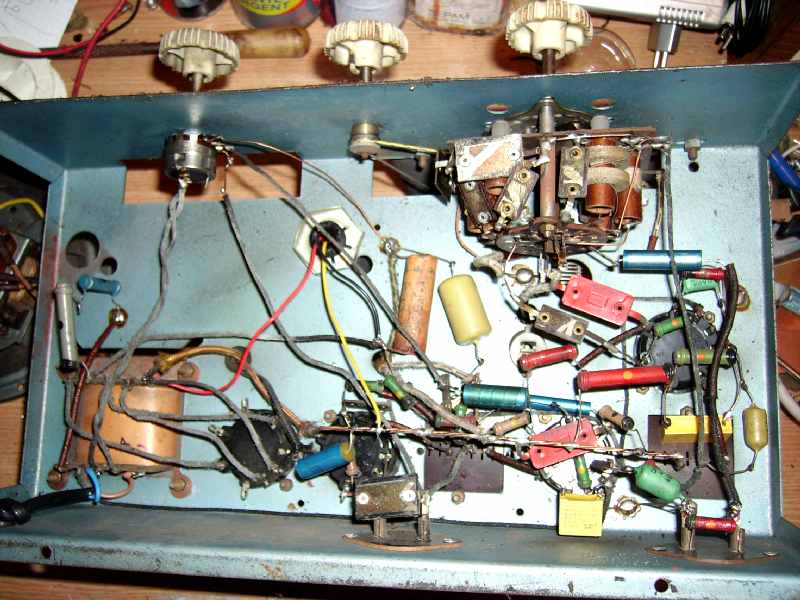

Après quelques soudures on devrait arriver à ça:

Imgp6358 5

Les anciens condensateurs ont fait place aux  nouveaux, à ce sujet on m'a demandé plusieurs fois:

Mais comment tu fais pour les remplacer?

Les fils des condensateurs d'origine sont souvent entortillés dans les cosses et si on tire dessus: ça vient pas ou on casse la cosse!

Dans ce cas 2 méthodes:

Je coupe les fils des condensateurs à changer au ras du boitier et soit je fais une boucle au bout du fil du condo neuf et je l'enfile sur les 2 extrémités soudés, soit c'est l'inverse je fais une boucle au bout des deux fils de l'ancienne capa et je soude dessus les fils du condo neuf...C'est plus long a expliquer qu'à faire on le voit sur cette photo:

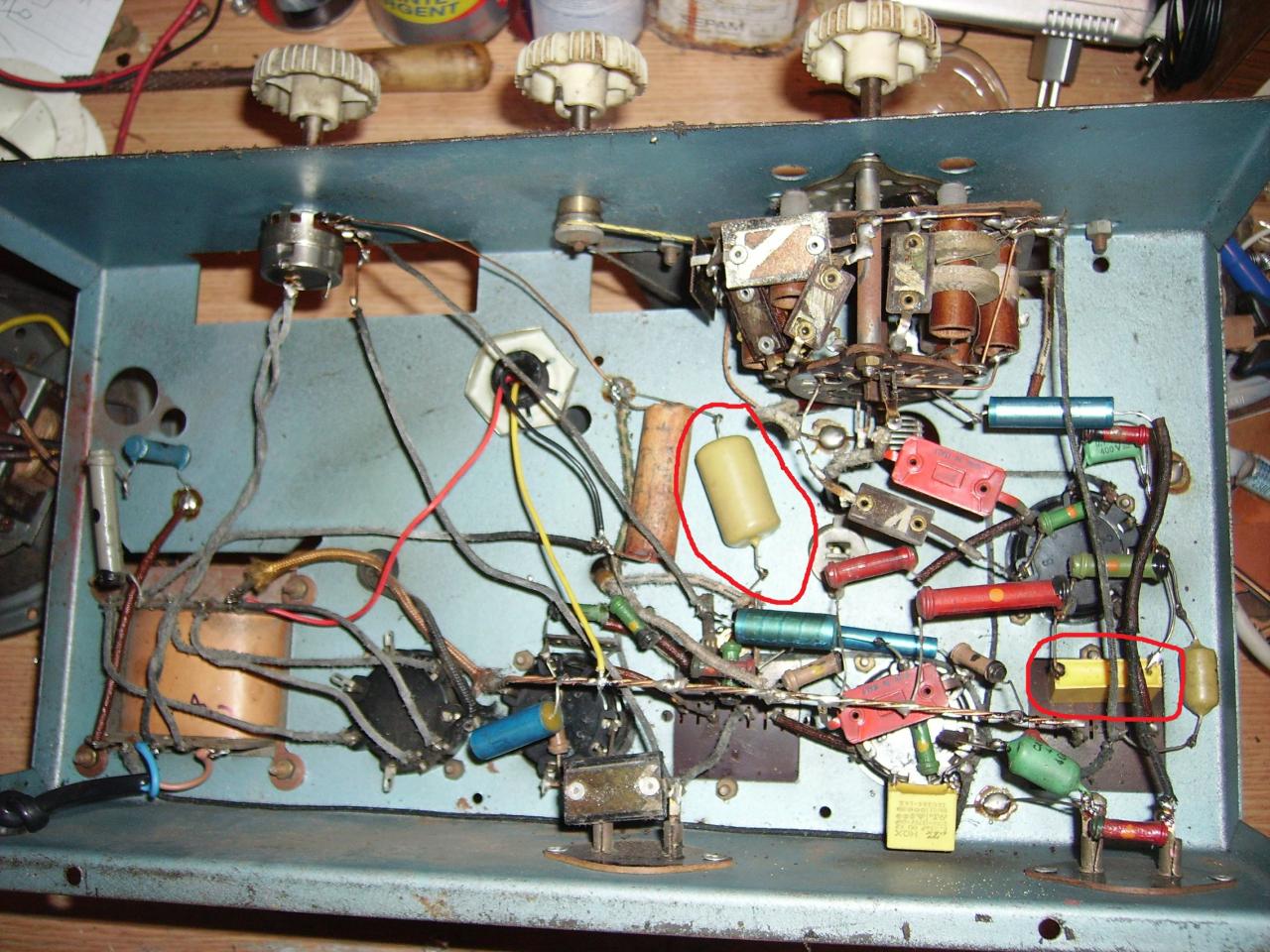

Imgp6358 6

Le "moutarde" au milieu: 1re méthode, le jaune à droite: 2è méthode...

On termine en vérifiant la qualité de la soudure et surtout que les fils soient bien isolés les uns des autres!

Si vous souhaitez en savoir un peu plus sur les condensateurs et leur remplacement, voir ici:

REMPLACER LES CONDENSATEURS DANS LES POSTES DE TSF

Une dernière fois on va reprendre les photos prises au cours de l'intervention:

  1. On vérifie que les condensateurs remplacés sont bien branchés sur les mêmes cosses que les anciens.
  2. On vérifie que les condensateurs chimiques sont branchés à l'endroit: polarités OK...
  3. On vérifie que la partie reliée au secteur est bien isolée:

un cordon secteur neuf a été soudé sur le transformateur, le répartiteur de tensions est sur la position "240V"...:

On va pouvoir enfin brancher l'appareil???

OUI !!! MAIS PAS N'IMPORTE COMMENT:

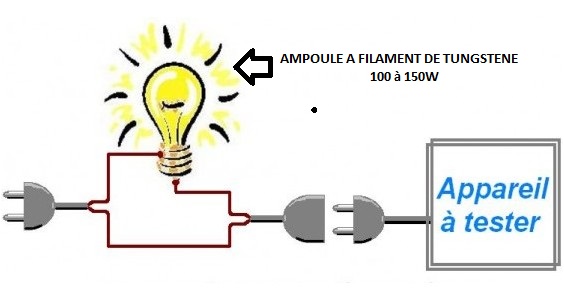

On va retrouver ici le branchement avec notre ampoule en appliquant la même règle que précédemment!

Brancher 2

Dans toutes les étapes suivantes cette lampe que l'on a mis en série avec le secteur  NE DOIT PAS S'ALLUMER (ou bien le filament doit rougir à peine!)

si elle s'allume franchement, c'est que le poste a une consommation anormale de courant (court-circuit) alors on débranche de suite pour chercher l'élément en cause!

Les différentes étapes à suivre:

Si on dispose d'un contrôleur (multimètre) en position OHMMETRE on mesure la résistance aux bornes de la fiche secteur:

On doit trouver entre 20 et 300 ohms...l'interrupteur du poste étant fermé bien entendu!

Si on a ZERO => pas bon signe!...Il y a un court-circuit quelque part: faut suivre le câblage du cordon secteur et du transformateur!

Si on mesure RIEN => c'est que le circuit d'alimentation est ouvert: voir le fusible, l'interrupteur du potentiomètre ou du clavier, un fil coupé...etc...

C'est OK ?

On peut passer aux étapes suivantes:

1- on enlève toutes les lampes ( on peut laisser l'oeil magique)  et on branche...Avec l'ampoule en série comme indiqué plus haut...Attention aux doigts on touche rien!

Laissez le poste branché quelques minutes et vérifiez que le transformateur reste froid...et que rien d'autre chauffe anormalement...Pas de crachotement ou bruit bizarre...OK

2- on éteint le poste, on met en place la lampe redresseuse et la lampe de l'ampli BF, (Sur certains postes il faudra mettre aussi la lampe "préampli BF + détection):

On prépare le multimetre en position "Volt continu et calibre 500 ou 700v (le plus élevé).

On met le chassis soit sur le coté , soit à l'envers bien calé et on va brancher le multimetre:

fil noir sur le chassis métallique.

fil rouge sur le "positif" du condensateur chimique (Valeur entre 8 et 47µF 450V) qui est à coté de la valve:

on allume le poste...

=> mesure de la haute tension aux alentours de 250-300volts ...OK C'est bon, on éteind tout.

On remet le chassis à plat.

3- On rallume et au bout de quelques secondes les  lampes s'allument et on doit avoir un léger bruit de fond dans le haut-parleur (volume à fond)...

Poste commuté sur la position "P.U" (pick-up):

On met la pointe d'un tournevis isolé dans la prise pick-Up : ca ronfle fort! ...: OK c'est bon!...

L'oeil magique s'il y en a un s'allume en vert=> présence de la haute tension!

Une remarque importante:

Si le poste n'a pas de transformateur (poste répertorié comme "tous courants", il faut dès le départ mettre toutes les lampes en place sinon elles ne s'allument pas!

4- On éteind le poste, on met en place toutes les lampes, on branche un fil d'antenne (si nécessaire) on rallume et on devrait commencer à recevoir quelques stations...

S'il y a beaucoup de crachements en tournant le bouton de volume ou le commutateur d'ondes: Une bonne giclée de produit "genre KF CONTACT" doit résoudre le problème

On laisse fonctionner le poste pendant une demi-heure en vérifiant que rien ne chauffe exagérément...

5- On peut alors brancher le poste directement sur le secteur et enlever l'ampoule extérieure.

ATTENTION : des tensions importantes sont présentes à l'intérieur de l'appareil:

on fera très attention et on évitera de manipuler le châssis sous tension:

DANGER REEL D'ELECTROCUTION..!

Voila donc une "façon de procéder" qui permet de mettre toutes les chances de son coté pour avoir un poste qui fonctionne...

Dans tous les cas si vous n’avez pas les compétences requises n’y touchez pas ou bien faites vous aider par un spécialiste !

Après il peut y avoir d'autres surprises: c'est ça les joies du dépannage...!

A ce sujet si votre poste présente une anomalie, ou un défaut que vous n'arrivez pas à résoudre, rapprochez vous de l'association "RADIOFIL" :

Par son service "Radiomail" de nombreux techniciens sont à votre service pour vous aider!

http://www.radiofil.com/radiomail/presentation,fr.html

Cette méthode de dépannagedoit également s'appliquer à tout appareil à tubes ancien, que ce soit un appareil de mesure, ou bien un amplificateur, un tourne-disque ou un meuble radio!

Dans tous les cas et durant les premières heures de fonctionnement on va surveiller de près l'appareil et se tenir prêt a le débrancher immédiatement en cas de comportement anormal.

=> ATTENTION DANGER <=

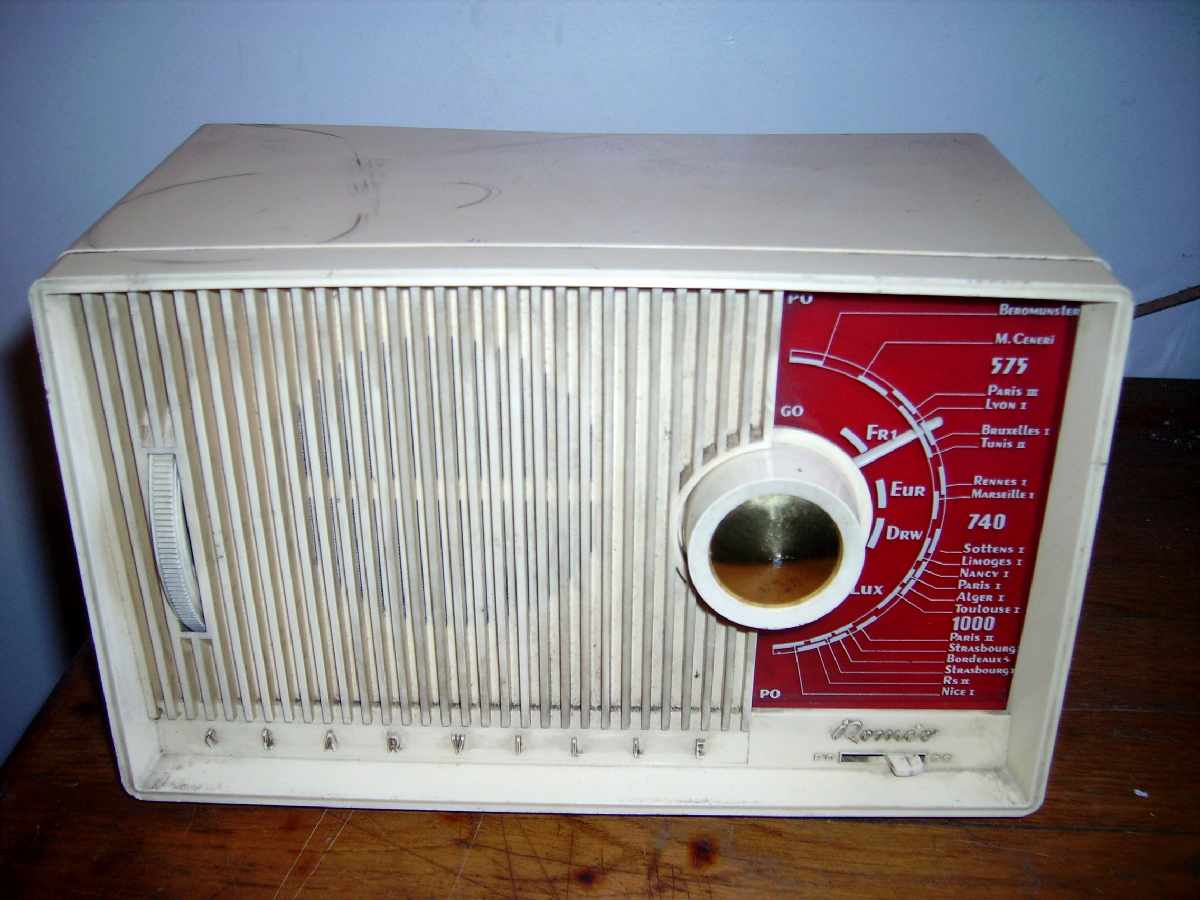

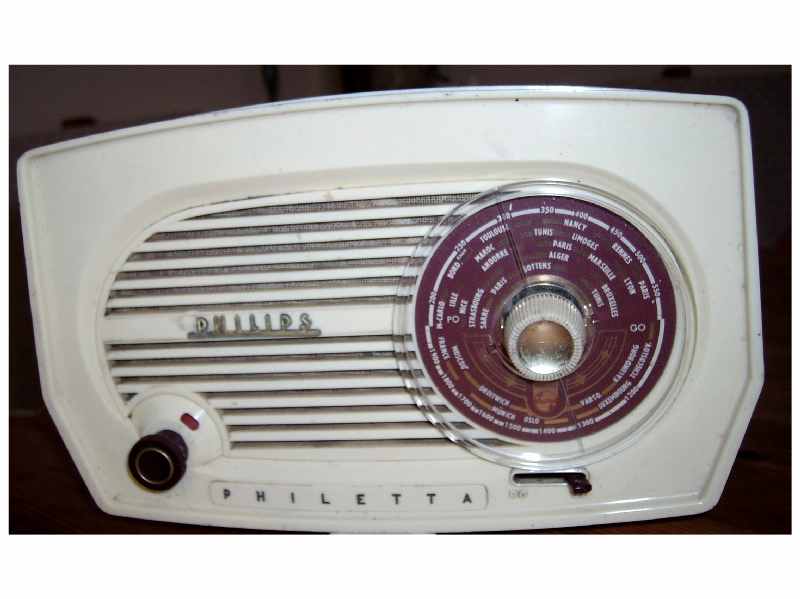

LES POSTES "TOUS-COURANTS"...!

Philetta final 3Imgp5529 5

Ces postes sont très dangereux en l'état, un des fils du secteur étant relié directement au chassis:

je les déconseille fortement aux débutants...

On lira le chapitre LES POSTES TOUS COURANTS



Toutes ces informations vous sont données à titre purement documentaire et je décline toute responsabilité en cas de mauvais branchement, mauvaise manipulation, électrocution, ou destruction complète ou partielle d'un appareil!

Date de dernière mise à jour : 15/05/2021

Commentaires

  • Ammouri
    • 1. Ammouri Le 20/08/2021
    j'ai un poste en panne mais les pièces de rechange sont introuvables (lampes et condasateur) s'il y a qlq'un qui connait ou peut-on trouver ces peices priere de me l'indiquer merci
    • radio-man64
      • radio-man64Le 22/08/2021
      bjr, rapprochez vous des forums de "radiofil" et de "doctsf": vous y trouverez de nombreux amateurs et collectionneurs pour vous aider! cdt
  • Mickaël
    bonjour,

    je viens d avoir une radio lmt que j'aimerais remettre en état de fonctionnement est ce qu'il y à des réparateurs pour ce genre de radio ? Ou quelqu'un pourrait m'apprendre à le faire.

    Merci d'avance
    • radio-man64
      • radio-man64Le 12/05/2021
      bjr, voici une liste de dépanneurs: https://forum.doctsf.com/t/les-depanneurs-de-tsf-et-autres-appareils-sonores-anciens/15468 cdt domi
  • Eric
    • 3. Eric Le 21/04/2021
    Bonjour,
    Je reviens encore une fois vers vous pour tenter d'élucider un mystère. Ayant terminé mon grammont 5516 , je me suis lancé dans la restauration d'un phillips BF 545A.Tout se passait bien jusqu'à ce que j'arrive au remplacement du condensateur chimique C42 .Sur les documents trouvés sur doctsf il y a une ambiguïté que vous pourriez m'expliquer. Sur un des schémas (cablage interieur) ce condo est étrangement câblé puisque le + est relié à la masse et c'est aussi comme cela que je l'ai trouvé monté. Par contre, sur le schéma général il est bien représenté le - connecté à la masse.
    Qu'en pensez vous?
    De plus, toujours dans les documents de doctsf, ce condo est un 10µF sans autre caracteristique. Je suis tenté de le remplacé par un 10µF 450V mais en le demontant il est ecrit dessus 10µF 70V. Que me conseillez vous?
    Merci beaucoup de prendre le temps de me répondre
    • radio-man64
      • radio-man64Le 21/04/2021
      bjr, C42 a bien le négatif a la masse! le fait que ce soit un 70v est normal, vu qu'à cet endroit il y a des tensions très faibles... cdt
  • Eric
    • 4. Eric Le 04/04/2021
    Bonjour à vous,
    Je suis toujours sur la restauration de mon grammont 5516 et je tenais à vous remercier pour tous vos conseils car aujourd'hui, j'ai réussi à capter RTL d'une façon vraiment claire. Ce résultat n'aurait jamais été possible sans vos explications. Vraiment, félicitations pour votre site. Il ne me reste que l'oeil magique qui ne fonctionne pas mais je vais essayer d'en trouver un pas trop cher d'occasion (les prix sont faramineux sur bay!!)
    Encore merci
  • eric
    • 5. eric Le 28/03/2021
    Bonjour,
    Suite à votre précédente réponse, j' ai décidé de démonter mon transformateur et de le tester "à vide". bingo, il fonctionne tres bien ( tension de sorti de 300V et 6.3V. Du coup j'ai testaussi mon interrupteur et re bingo il fonctionne parfaitement. Jai tout remonté et retesté et l'ampoule s'allume tres fort... A tout hasard j'ai debranché mon Haut parleur et re re bingo, plus de court circuit. La lampe ne s'allume pas (ou vraiment tres faible). Par contre je ne vois pas vraiment le rapport car le HP , sans la redresseuse, n'est pas connecté au transfo (en tout cas sur le schema, il n'y a pas de connection). Avez vous une idéé pour m'aider?
    Je vous sollicite beaucoup, j'en suis conscient, mais je patauge un peu et j'aimerai vraiment faire fonctionner ce grammont car en cas de reussite j' ai 7 autres postes de radio TSF à restaurer
    Merci beaucoup
    • radio-man64
      • radio-man64Le 28/03/2021
      bjr, je ne vois pas le rapport avec le débranchement de l’hautparleur à part une erreur de câblage. avez-vous vérifié que les enroulements (tous) sont bien isolés des tôles du transfo, car une fuite de courant par le châssis peut expliquer le problème. Avez-vous supprimé le condensateur branché sur le primaire du transfo (il ne sert à rien sinon apporter des ennuis.
  • eric flaga
    • 6. eric flaga Le 27/03/2021
    Bonjour,
    Je suis toujours sur la rénovation de mon Grammont 5516. J'ai changé tous les condensateurs chimiques et papier, remplacer tous les fils qui me paraissaient suspectes et enfin, aujourd'hui je l'ai mis sous tension. J'ai réalisé le branchement comme vous le préconisez, cad avec une ampoule de 60W en série et des la première étape (toutes les lampes sont retirées) l'ampoule s'allume très fort. Je pense que mon transfo est en court circuit. Avez vous d'autres idées concernant ce court circuit? Le transfo est il définitivement HS?
    Merci pour votre aide précieuse
    • radio-man64
      • radio-man64Le 28/03/2021
      bjr, vérifiez que le transfo est bien en position 245v , qu'aucun fil ne se touche tant sur le dessus que dessous , que l'interrupteur n'a pas un problème de contact vers le châssis, que le cordon secteur est en bon état, si tout cela est OK : il ne reste plus que le transfo hélas! cdt domi
  • Eric
    • 7. Eric Le 13/03/2021
    Bonjour,
    Super tuto, bien utile pour les néophytes comme moi.
    J' ai récupéré un grammont 5516 et je me suis lancé dans sa rénovation. Mais j'ai un doute que vous pourrez, j'en suis convaincu, levé.
    Vous écrivez que la lampe redresseuse transforme le courant alternatif en courant continu, ok mais pourtant j'ai souvenir que le haut parleur fonctionne en alternatif. Du coup je ne sais plus si je dois mettre des condensateurs à tension nominale en alternatif ou en continu? Ma question va vous paraitre idiote mais si vous pouviez m'aider, je vous en serais reconnaissant. Merci
    • radio-man64
      • radio-man64Le 13/03/2021
      bjr, ne confondez pas les circuits d'alimentation en courant continu (la haute tension du poste) et le signal audio ! Le remplacement des condensateurs est une chose impérative, car ils supportent mal le vieillissement et peuvent provoquer des pannes graves... cdt domi
  • MAZIERE LUDOVIC
    • 8. MAZIERE LUDOVIC Le 25/09/2020
    Super tuto, ,je vais me lancer dans la réparation d'un vieux G63B de GENERAL-RADIO (DIJON). Si je me die au forum il est post 1960. Probablement fin années 40/ Début années 50.
    • radio-man64
      • radio-man64Le 27/09/2020
      bjr, voici sa fiche: https://www.doctsf.com/general-radio-g-63-b/f13542/o=y Poste très classique du début des années 50 Facile à restaurer... cdt domi
  • Gerard
    • 9. Gerard Le 13/07/2020
    Bonjour , je suis a la recherche d une lampe tube qui est relié au condensateur variable , j ai vu sur votre photo , se serait la lampe oscillateur et première FI , qui avait été retirée lorsque ma grand mère ne voulais plu payer la redevance de l époque .Je n ai aucune référence de ce poste TSF , ce n ai pas pour le faire fonctionner , mais juste pour le plaisir qu il soit complet .Alors ma question est, ou est ce que je peut trouver cette lampe ?? Bien cordialement gérard
    • radio-man64
      • radio-man64Le 14/07/2020
      bjr, je ne suis ni fakir, ni devin! il me faudrait des photos du poste (avant et arrière) et du chassis montrant l'emplacement vide! ( a envoyer sur ma boite mail: domi64@gmx.fr ) cdt
  • VIDOUDEZ
    • 10. VIDOUDEZ Le 08/02/2020
    Bonjour,
    Je restaure un tourne disque et je me retrouve également à devoir changer le condensateur de filtrage comme vous les décrivez. Cependant, sur le tube il est écrit 2×25 micro Farads mais une fois démonté, il n'y avait qu'un seul condensateur et pas deux. Dois je le remplacer par 2 condensateurs de 25 Mf ou par un de 50mF ?
    Merci d'avance
    • radio-man64
      • radio-man64Le 09/02/2020
      bjr, comme on vous l'a indiqué sur le forum : a remplacer par deux condensateurs de 22µF 400v cdt domi
  • Philippe
    • 11. Philippe Le 27/12/2019
    Bonjour,
    je possède le même poste que sur la 1ere photo de cette page. En fait c'était celui de mes grands parents.
    J'aimerai connaitre la marque, le modèle et l'année (que je pense de 1945 environ). Auriez vous le schéma de ce poste pour pouvoir le dépanner au cas ou celui-ci tomberait en panne.
    J'ai quelques connaissances dans ce domaine pour me débrouiller.

    Merci d'avance
    • radio-man64
      • radio-man64Le 29/12/2019
      bjr, le poste est ici avec son schéma et les étapes du dépannage: http://www.radioman33.com/pages/postes-a-lampes/areso-delradio-1940.html cdt domi
  • Delelpos
    • 12. Delelpos Le 25/12/2019
    Bonjour,
    ravie d'avoir découvert ce site, qui, peut-être va m'aidait sur mes petits ennuis du jour.
    J'ai une ancienne radio identique à la photo un début de rubrique, il fait tourne-disque en plus.
    Marché jusqu'à présent parfaitement bien avec tous les composants d'origine.
    J'ai voulu refaire le fils engrenage de l'aiguille liée aux condensateurs variables.
    Et à présent je gros ronronnement régulier qui ne varie à aucun moment.
    Pouvez-vous m'aider à trouver la panne.
    Merci
    Pas de marque.
    Je maîtrise les soudures et quelques connaissances électronique ancienne génération.
    • radio-man64
      • radio-man64Le 27/12/2019
      bjr, reste a suivre le tuto et procéder au remplacement des condensateurss... cdt domi
  • yannick
    • 13. yannick Le 05/12/2019
    Bonjour monsieur,
    je possede un poste LIRAR, modele Fidex, dans lequel je souhaite mettre un module Bluetooth, puis je conserver l'actuel haut parleur d'origine ou dois je impérativement le remplacer.
    En vous remerciant de vos conseils et felicitation pour votre site.
    Cordialement
    Yannick
    • radio-man64
      • radio-man64Le 05/12/2019
      bjr, dans cet article il y a toutes les options de branchement: http://www.radioman33.com/pages/documentations/modules-radio-fm-usb-bluetooth.html Vous pouvez conserver le hautparleur si il est en bon état: membrane en carton intacte et non décentrée! cdt domi
  • Tutu
    • 14. Tutu Le 24/11/2019
    Fort intéressant, je vais finir par réparer les postes à lampes que j’ai pu sauver (pas mon préféré malheureusement, qui fonctionnait pourtant parfaitement)... Mais les articles seraient bien plus lisibles sur fond blanc.
    Salutations.
  • Bernard Aigloz
    • 15. Bernard Aigloz Le 08/09/2019
    Bonjour,
    Effectivement après avoir décollé tous les fils qui touchaient la carcasse la lampe de 100W n'éclairait plus que très peu. J'ai essayé de remettre les tubes les un après les autres et le poste fonctionne. Par contre je ne capte que RTL et Europe 1 en grandes ondes, rien en PO, en OC ni en bande étalée. C'est peut-être normal, personne n'émet plus en modulation d'amplitude.
    Par contre je voudrais mettre un fusible sur le transformateur. Quelle intensité dois-je utiliser ?
    Merci de vos précieux conseils.
    Cordialement.
    Bernard
    • radio-man64
      • radio-man64Le 09/09/2019
      bjr, je ne connais pas la consommation du poste mais un fusible (temporisé) de 0,3 à 0,5A est suffisant dans la plupart des cas! Si vous ne trouvez pas de "temporisés" mettez un fusible rapide de 1A... cdt domi
  • Bernard Aigloz
    • 16. Bernard Aigloz Le 03/09/2019
    Bonsoir,
    Lors de l'essai j'ai enlevé tous les tubes sauf l’œil magique. Faut-il l'enlever lui aussi ?
    Cordialement.
    Bernard
    • radio-man64
      • radio-man64Le 04/09/2019
      bjr, non pas nécessaire!
  • Bernard Aigloz
    • 17. Bernard Aigloz Le 02/09/2019
    Bonsoir,
    J'ai récupéré un vieux poste radio Hudson que j'aimerais faire fonctionner. J'ai suivi vos conseils, j'ai changé les condensateurs électrochimiques ainsi que ceux en tubes de verre fermé par du goudron. J'ai vérifié que le transformateur soit bien sur 220V, j'ai enlevé toutes les lampes, j'ai mis une lampe de 100W en série avec le cordon d'alimentation et lorsque je mets le poste sous tension la lampe de 100W brille beaucoup. Est-ce que le transformateur est HS ? Où puis-je trouver ce type de transformateur ?
    Merci.
    • radio-man64
      • radio-man64Le 03/09/2019
      bjr, faites d'abord un essai en enlevant TOUS LES TUBES..! si l'ampoule 100w reste allumée il y a de grandes chances que le transfo soit HS..! regardez aussi si vous n'avez pas oublié un condensateur entre l'arrivée secteur et le chassis et vérifiez le cablage de la partie secteur(fil dénudé qui se touchent ou touchent le chassis. Si en enlevant tous les tubes l'ampoule 100W n'eclaire plus (ou à peine) la panne est située plus loin et le transfo est hors de cause... cdt domi
  • Bernard
    • 18. Bernard Le 02/09/2019
    Bonjour,
    Afin de changer les condensateurs dans un poste de radio j'ai acheté des condensateurs non polarisés de 0,01µF. Ils sont marqués MKP 0,01µF 1000V DC. Puis-je les utiliser en alternatif ?
    Cordialement
    • radio-man64
      • radio-man64Le 02/09/2019
      bjr, si c'est des condensateurs non polarisés on peux les brancher en alternatif, mais je vois pas l'utilité dans un poste de TSF??? Je rappelle que ceux qui sont sur l'arrivée secteur sont à supprimer systématiquement: utilité nulle et risque de fuite de courant sur le châssis du poste! cdt domi
  • Geronimi Jean
    • 19. Geronimi Jean Le 16/06/2019
    Bonjour, je voudrais réparer un poste TSF de la marque LIRAR modéle Saturne.
    Pouvez vous m'indiquer comment obtenir le schéma ou les informations pour le dépannage.
    Cordialement
    Jean Geronimi
    • radio-man64
      • radio-man64Le 18/06/2019
      bjr, appareil pas encore referencé! envoyez moi des photos et la liste des tubes. cdlt domi
  • Alexandre galli
    • 20. Alexandre galli Le 25/05/2019
    Bonjour et merci beaucoup pour votre blog!
    Perso j'ai du mal à redémarrer le mien c'est un Amplix A436.
    Si quelqu'un a une idée je suis preneur.
    Je l'ai mis sur 220V , j'ai même essayé en 110V avec un transfo mais je l'allume et quelque secondes après il fait un bruit de plus en plus fort de réacteur d'avion!
    Je ne suis pas très fort en électronique et si quelqu'un encore une fois avait une idée je suis preneur, merci.
    Sandro.
    • radio-man64
      • radio-man64Le 25/05/2019
      bjr, hélas pas de schéma dispo pour ce modèle! avez vous suivi la procédure expliquée sur le site: remplacé les condensateurs chimiques et papier? il serais interessant de connaitre la consommation du poste et faire quelques mesures autour de la lampe ampli Bf... cdlt domi
  • michel
    • 21. michel Le 15/03/2019
    bonjour monsieur
    en suivant vos conseils j ai change sur un ampli guitare a lampe 2x el84 1x ez81 3x 12ax7a datant des annees 60 les condensateurs d alimentation 2x16µF 500V 2x8µf 500v 1 condensateur goudron 10000 400v par un 0.01µF 630V non polarise .j ai branche l ampli en passant par votre testeur a ampoule '('ici100w) la lampe s est légèrement allumee puis eteinte mais lorsque la puissance arrive l ampoule s allume de nouveau l ampli fonctionne mais distorsionne (forte puissance) je ne suis pas technicien mais j essaie de reparer au mieux pouvez vous m eclairer davantage
    a ce sujet ? merci d avance
    • radio-man64
      • radio-man64Le 16/03/2019
      bjr, le montage de l'ampoule en serie sert à tester un court-circuit éventuel, pour les essais en puissance il faut faire un branchement direct! cdlt domi
  • Benjamin
    • 22. Benjamin Le 09/01/2019
    Bonjour a toutes et à tous.
    J ai vieux poste radio reela gees modele super records je crois c est la seul info sur le modele que j ai.
    Je cherche soit des personnes qui peuvent m aider a le restaurer soit que vous puissiez m orienter vers le bon endroit.
    J ai fait quelques recherches dessus je peux retrouver les pieces (lampes) assez facilement mon soucis est plus d ordres electronique (condensateurs resistances etc..)
    J ai dejà changer mon cable d alim sécurité oblige^^.
    Mais comme je n y connais presque rien vous expliquer sans photos est assez compliqué. Comment faire pour ce contacter??

    Merci
  • POGGIOLI
    • 23. POGGIOLI Le 22/11/2018
    je cherche pour un vieux poste (1930 ?) une lampe 12 BE 6

    Merci pour vos informations RR
    • radio-man64
      • radio-man64Le 24/11/2018
      bjr, la lampe 6BE6 équipais des postes des années 50, pas des années 30! pour trouver un poste: ebay ou LBC ...ça manque pas! cdlt domi
  • GERARD LECOURTOIS
    • 24. GERARD LECOURTOIS Le 09/08/2018
    j 'ai un poste des années 50/60 dans mon grenier. Je n'y connais rien mais le cordon d'alimentation semble bien fatigué. Je souhaiterais le faire remettre en état si possible et je demeure dans le 13 (st remy de Provence) connaissez vous quelqu'un de sérieux comme vous pour m'aider.
    merci d'avance et bravo pour votre site.
    cordialement
    • radio-man64
      • radio-man64Le 11/08/2018
      bjr, Sur les sites de Radiofil et de DOCTSF vous avez des amateurs qui proposent leurs services pour aider à réparer les postes... Cdlt Domi
  • Benoît C
    • 25. Benoît C Le 16/05/2018
    Bonjour,

    Je n'ai rien à vous demander (pour l'instant), étant au stade de l'acquisition de radios et n'ayant encore aucun outillage ni expérience. Je voulais juste vous remercier de mettre vos connaissances à notre disposition avec clarté pour les néophytes tel que moi.

    Cordialement.

    Benoît
  • stephane
    • 26. stephane Le 19/01/2018
    Bonsoir Monsieur
    j'ai trouvé la bonne position pour le 240v. J'ai enlevé les deux condensateur que vous m'avez indiqué, changé les deux condensateurs allu et maintenant la mise sous tension se fait très bien et mon ampoule témoin (j'ai pu trouvé une 75w) reste juste incandescente même avec toutes les lampes tubes. De plus j'ai maintenant du son dans le HP ce que je n'avais pas. Bourdonnement en touchant la sortie pick up et lorsque je tourne le bouton du volume même si celui-ci semble avoir un léger faux contact. Par contre, je ne capte aucune station de radio que ce soit en GO ou PO malgré l'antenne connectée. Et mes lampes tubes ne semble pas s'allumer, ainsi que mes deux ampoules en façade. Je vais donc les jours prochains reprendre les différentes tensions....
    merci beaucoup pour vos conseils
    cordialement
    Stéphane
  • stephane
    • 27. stephane Le 17/01/2018
    Bonsoir Monsieur
    n'ayant pas de repère sur mon transformateur, j'ai trouvé sur le web une photo présentant la façon de disposer les cavaliers pour changer le courant en 230v. J'ai appliqué cela à mon transformateur. (voir la photo de mon transfo) mais à la lecture de votre précédent message j'ai maintenant un doute.
    Pouvez-vous s'il vous plait me confirmer que je suis bien en 230V.
    Merci d'avance
    Cordialement
    Stéphane

    transformateur
    • radio-man64
      • radio-man64Le 18/01/2018
      bjr, si on fait une mesure à l'ohmmetre en 220v aux bornes de la prise: la résistance mesurée est presque le double qu'en 110v. il faut donc chercher la position des cavaliers qui donne la résistance la plus élevée! il est imperatif de supprimer les deux condensateurs C35 et C36 qui sont sur l'arrivée secteur cdlt domi
  • Stephane
    • 28. Stephane Le 16/01/2018
    Bonsoir merci beaucoup pour cette précision qui m’aide énormément. Après avoir remplacé les condos à part les deux allu (toujours pas de nouvelles de ma commande) j’a remis sous tension avec mon ampoule en série 60w en plaçant une à une les lampes sauf la 80 et tout semble fonctionner puisque l’ampo Témoin reste incandescente . J’ai donc si j’ai bien compris un court circuit au niveau du circuit de la 80. Par contre mes deux petites lampes de façade reste éteintes malgré que le courant arrive. J’avance petit à petit. Cordialement. Stéphane
    • radio-man64
      • radio-man64Le 17/01/2018
      bjr, plusieurs commentaires: l'ampoule en serie dans le 220v doit etre d'une puissance supérieure à la consommation du poste: je mets en général 75 à 100W (lampes à filament de tungstène). pour les essais: 1er essai sans lampe 2ème essai avec la redresseuse (80) et la lampe de l'ampli bf (42) 3è essai avec toutes les lampes Si l'ampoule en série s'allume fortement des le 1er essai c'est qu'il y a un pb au niveau du transformateur: soit il est positionné en 110v soit il est en court-circuit! cdlt domi
  • Stephane
    • 29. Stephane Le 14/01/2018
    Bonjour monsieur, j’ai commencé la restauration d’un ducretet c625 de 1935. Grâce à votre site j’ai pu bien avancé. J’ai changé les condensateurs papiers mais n’ayant pas pour l’instant tous les condos commandés je n’ai pas pu changer les deux chimiques allu . J’ai tenté une mise sous tension comme expliqué c’ est à dire avec une ampoule test en série. Sans lampe sur le châssis la lampe témoin de 60w ne s’allume que très légèrement presque invisible. Donc mon transformateur est fonctionnel. Par contre avec la redresseuse la lampe témoin s’allume fortement alors que la 80 reste éteinte. Donc selon votre site j’ai bien un souci au niveau des condos allu. Je voudrais conserver ces allu en les débranchant et monter les nouveaux condos en dessous mais dans ce cas je me demande où dois-je souder la borne négative de ce nouveau condensateur ? Est-ce sur la vis de l’ancien Condo en allu ?
    • radio-man64
      • radio-man64Le 15/01/2018
      bjr, attention, sur ce poste le négatif des condensateurs chimiques n'est pas relié au châssis. ils ont crée une tension de polarisation négative par un pont diviseur pour polariser la lampe 42. les deux "négatifs" sont donc à relier sur ce point: voir le schéma sur le site de doctsf pour plus de précision: il faut renommer le fichier obtenu en schema.pdf cdlt domi
