Lampemètre EURELEC version 1.3

La modification précédente sur un petit volt-ampèremètre digital a montré une application sur un transformateur de lampemètre "Eurelec"!

Voir ici: => Modification Volt/Amp digital

Mais au fait, un lampemètre "Eurelec" j'en ai un!

Oui, je sais, ce n'est qu'un vulgaire "testeur de tubes" mais petit à petit, on arrivera à en faire un "vrai" lampemètre!

Alors il ne reste plus qu'à se mettre au travail…

Celui que j'ai actuellement n'est pas celui que j'avais présenté il y a 5 ans:

=> LAMPEMETRE EURELEC V1.2

mais un appareil identique qui avait été réalisé par J.P Vargas et que l'on m'a cédé après son décès.

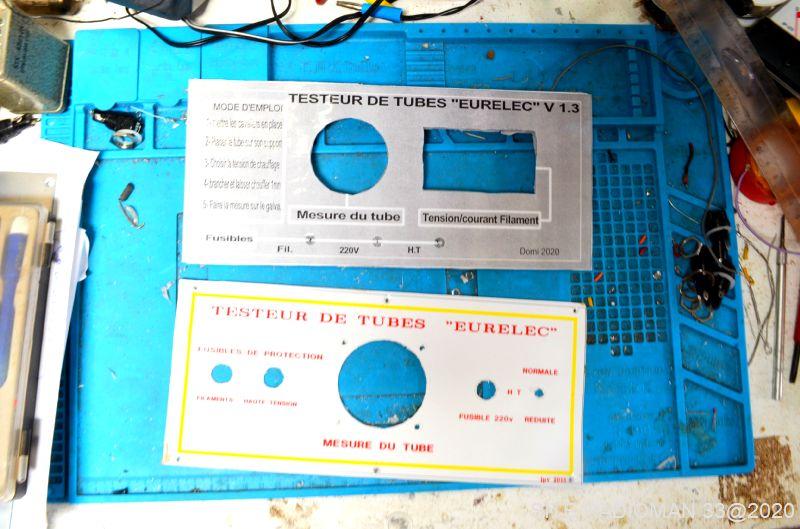

L'ancienne façade a été démontée et une nouvelle va prendre sa place:Dsc 349

Étant donné qu'il s'agit de la troisième "évolution" de cet appareil je vous présente donc mon Testeur de tubes "Eurelec" version 1.3.

Dans l'article:  Modification Volt/Amp digital on a vu qu'il fallait rajouter un petit transformateur (ici un 220/70V) pour alimenter correctement le module digital.

On peut aussi utiliser un transfo 220V/2 x 24v plus courant, car 50v (transfo Eurelec) + 48 V (transfo rajouté) = 98 V !

Sachant que le module digital fonctionne à partir de 80 V : on est bon !

Il va prendre place sur le côté gauche, cela m'oblige à décaler les deux cadrans vers la droite.

Les 3 fusibles sont partis vers le bas et j'ai supprimé l'interrupteur tension normale/réduite qui s'est révélé sans grand intérêt.

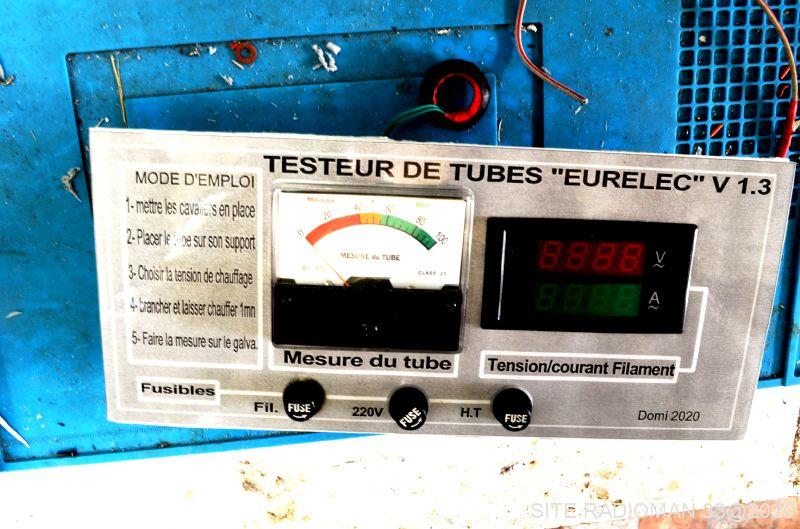

Le module digital est assez gros, mais finalement tout s'est bien positionné :

Dsc 350

J'en ai profité pour rajouter dans la partie libre un petit "mode d'emploi".

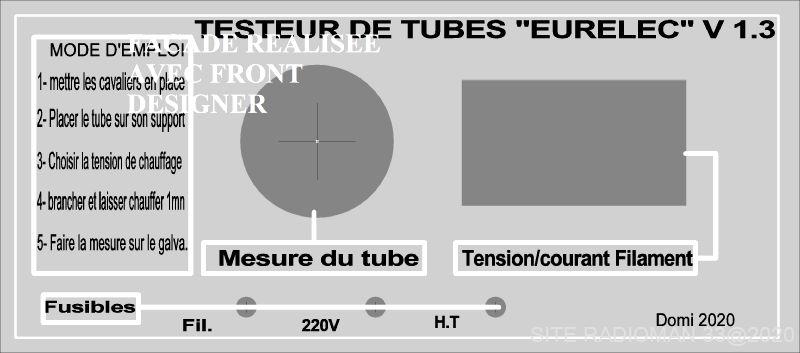

Après un premier brouillon la façade est imprimée, plastifiée et collée sur un morceau de plastique découpé dans le couvercle d'une épave de PC portable.Lampemetre eurelec v1 3

Le montage dans le boîtier ne pose pas de problème particulier :

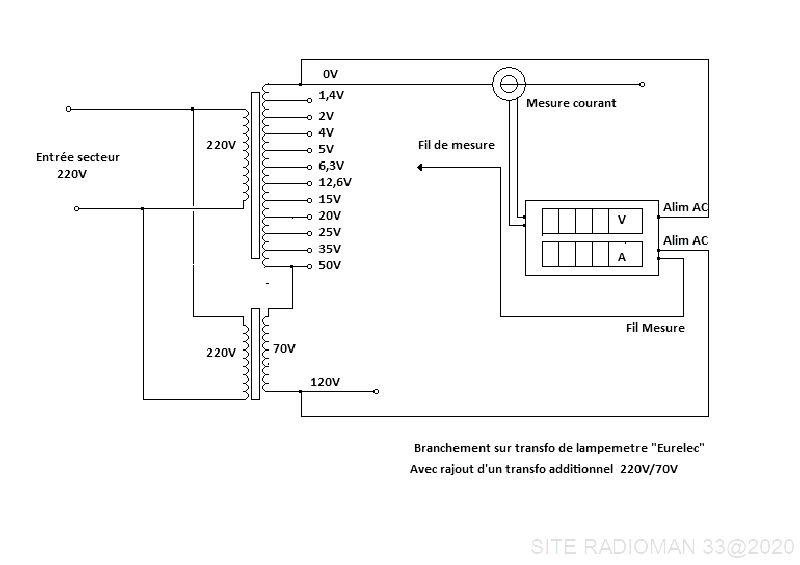

Il reste à terminer le câblage:Mesure lampemetre 1

Voilà le montage que l'on va "greffer" sur le schéma original.

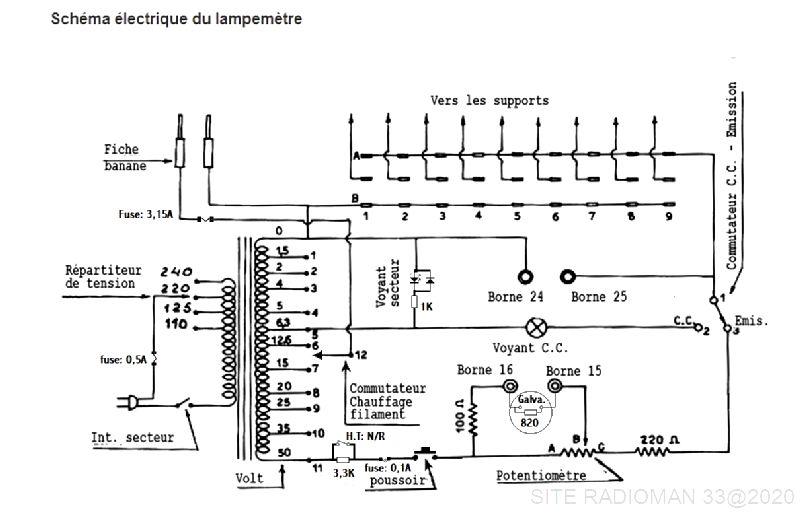

Lamp mod 1

et voici le schéma tel qu'il était dans sa version précédente.

Le rajout du module digital et du transfo additionnel va nécessiter quelques fils de plus entre le châssis et la façade rajoutée et voici le schéma final :

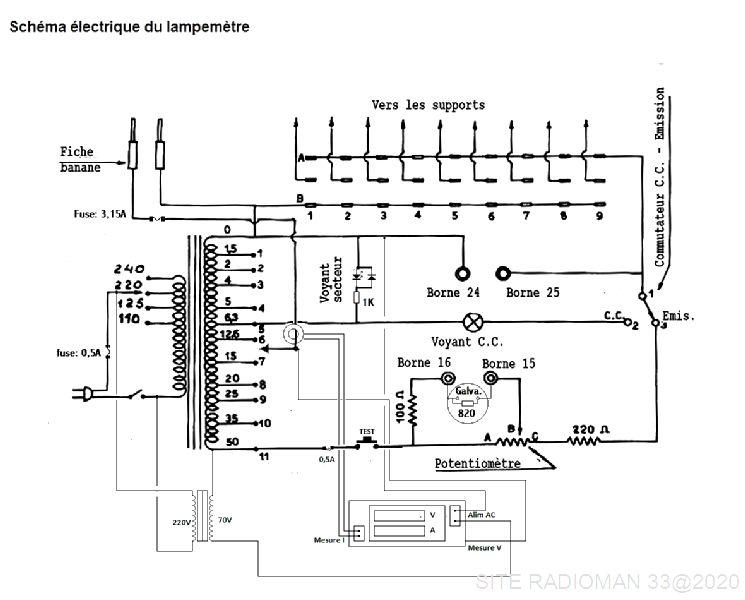

Lampemetre eurelec schema modifie

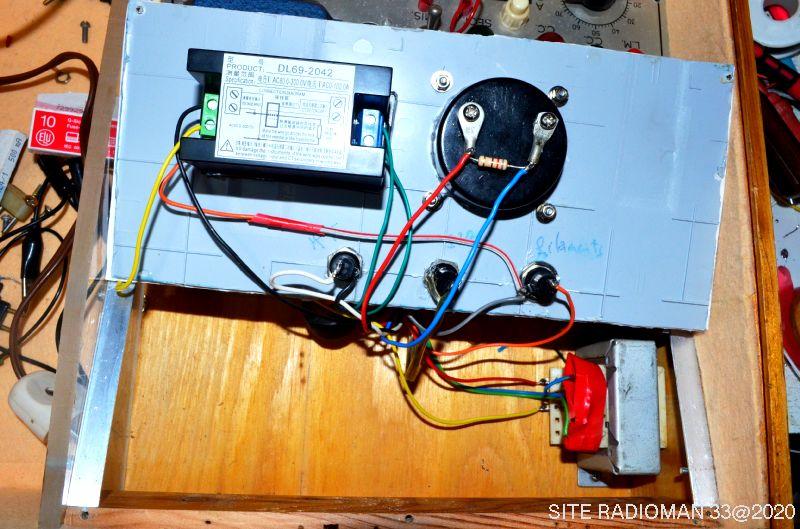

Câblage de la façade rajoutée :

Dsc 354

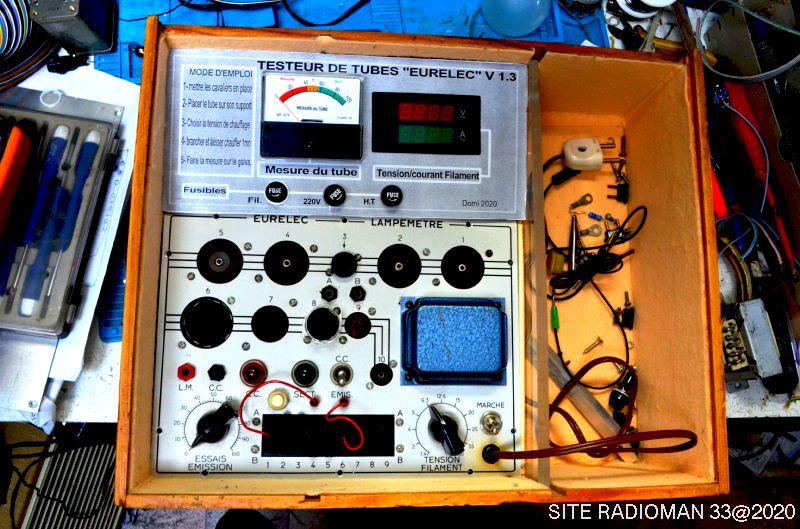

Remontage dans le coffret en bois:

Dsc 355

Une fois terminé, l'appareil paraît aussitôt plus complet :

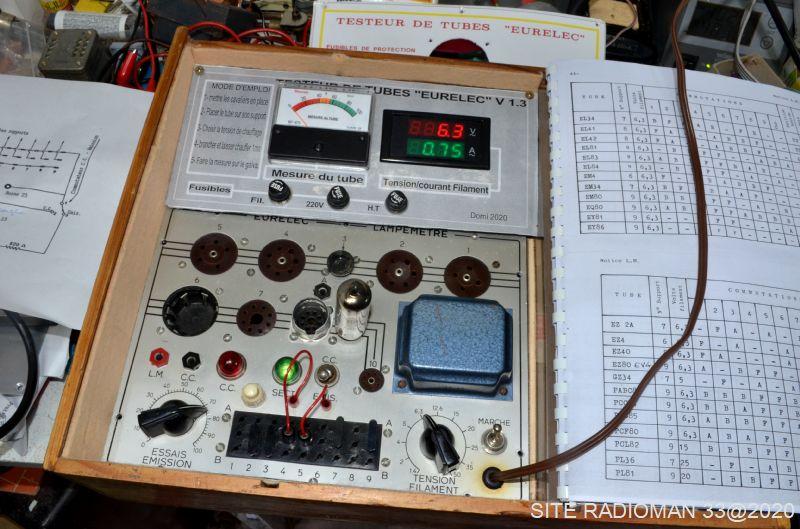

Première mise sous tension de l'appareil :

Dsc 352

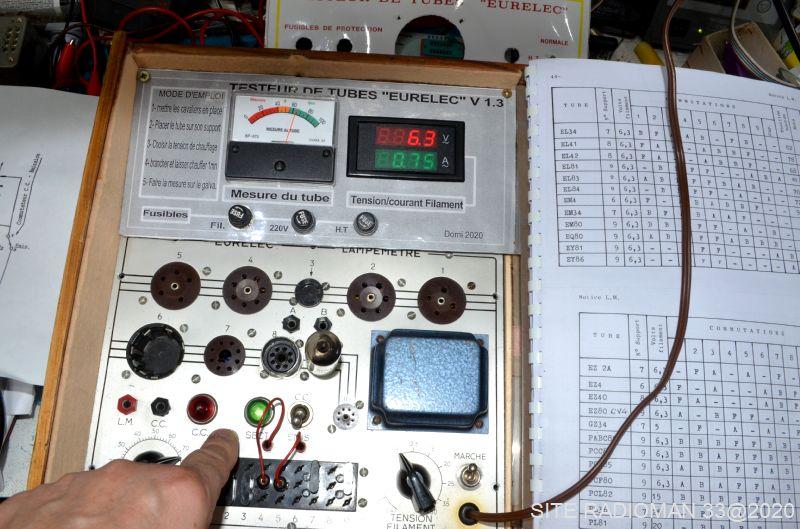

Je suis prêt à tester un premier tube : ici une EL84 d'occasion !

Dsc 353

L'aiguille monte dans la zone verte : on va la considérer comme bonne.

Testons maintenant une ECH81 neuve :

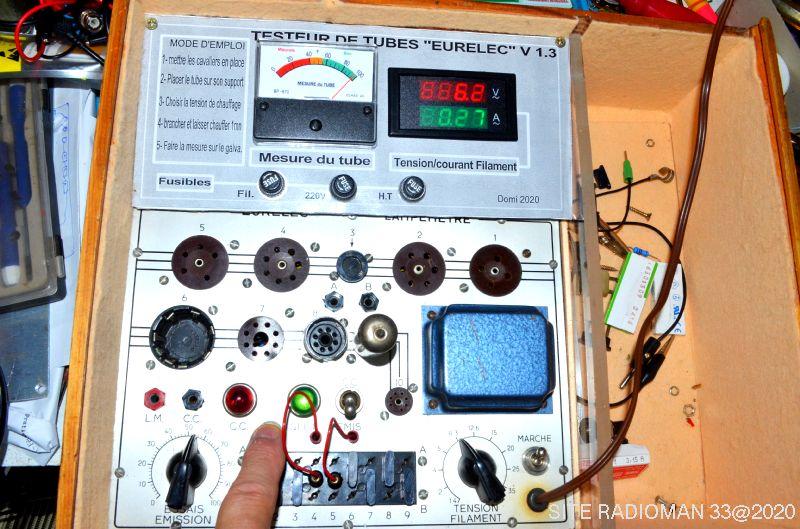

Dsc 0262

là, pas de doute, elle est vraiment bonne !

Voilà un appareil simple et bon marché qui me rend service pour tester régulièrement les tubes que j'utilise !

Ici, pas de mesure complexe, juste un test "bon, moyen, mauvais".

Pour le reste, le poste sur lequel la lampe sera utilisé sera le meilleur des lampemètres en effectuant quelques mesures, appareil en fonctionnement...

ADDITIF:

On m'a demandé a plusieurs reprises comment faire pour rajouter un tube qui n'est pas dans le listing fourni par Eurelec?

C'est très simple, tout a été prévu.

On va prendre l'exemple d'un tube ECF80 qui dans les "databooks" est présenté comme une triode-penthode

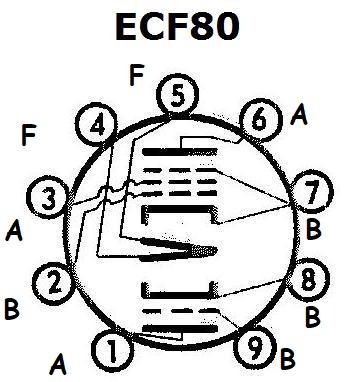

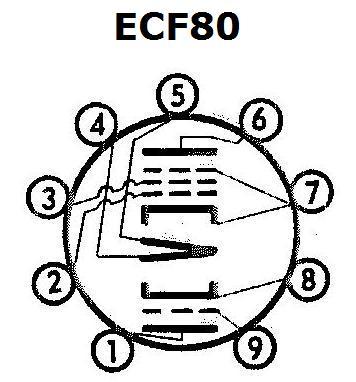

Voici son brochage 1622b1 Il va falloir faire deux mesures, une pour la partie triode et une pour la partie penthode.

Il nous faut aussi un tube neuf qui va servir pour le calibrage.

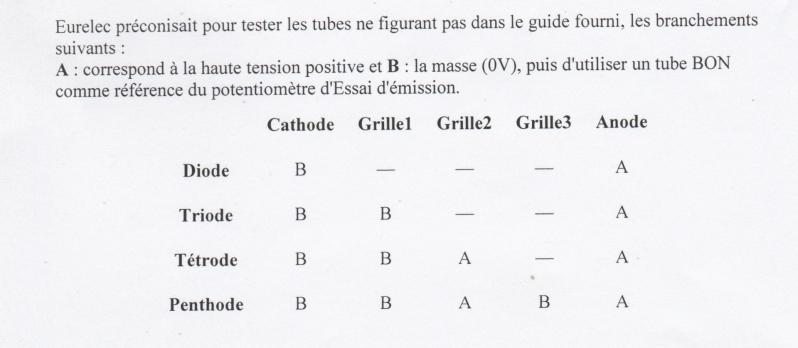

La position des cavaliers sera déterminée par le tableau suivant :

Eurelec doc tubeCeci va nous donner les indications suivantes :

1622b1 1

Que l'on aura plus qu'à reporter dans le tableau :

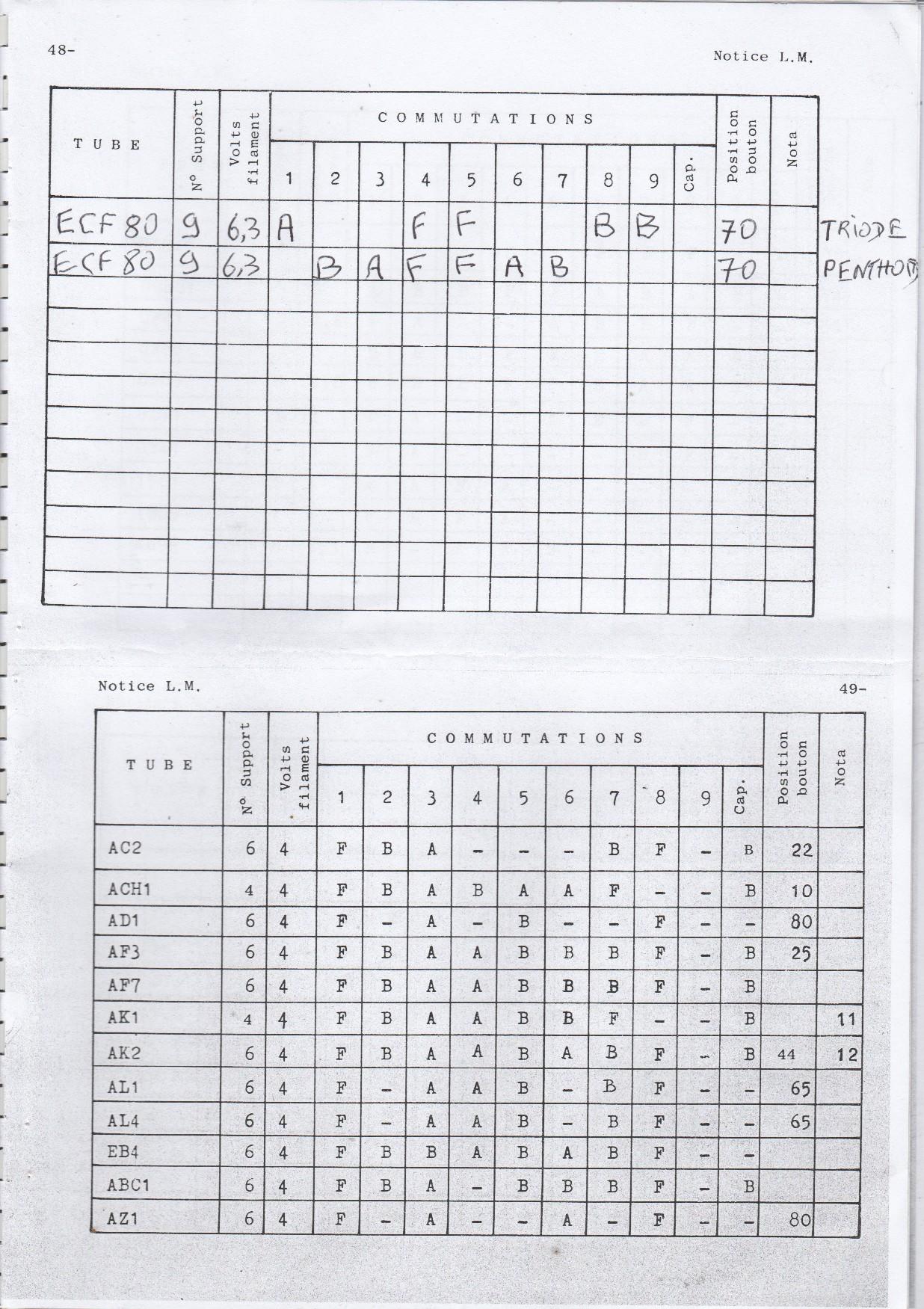

2022 10 22 4

Ensuite, on fera une mesure avec un tube neuf et on amènera l'aiguille du galva avec le potentiomètre de calibrage sur la graduation 80 %.

on relève le nombre donné par l'index : ce sera notre référence pour ce type de tube.

On fera de même pour tous les autres types de tubes que l'on veut entrer dans le listing !

e

Date de dernière mise à jour : 13/05/2024

Commentaires

  • Vincent
    Bonjour, je vous remercie de ces explications détaillées. Tout fonctionne correctement! Il faut néanmoins préciser que les bornes du voltmètre digital, quoi que recevant une tension alternative (tension d'alimentation) sont polarisées ! Si vous inversez les connections d'alimentation'au bornier vert, nous obtenons une lecture de tension correspondant à la différence de la tension d'alimentation du voltmètre (117v environ) et de la tension affichée sur le sélecteur de tension de chauffe du filament.
    La somme des tensions lues au voltmètre + et pointées sur le sélecteur reste toujours constante = tension d'alimentation du voltmètre.
    Pour le transformateur, j'ai trouvé un 2 x 24v à point milieu (au moins , c'est normalisé!), 5VA, que j'ai mis en série avec le 50v du Lampemetre. on arri
  • Vincent
    Bonjour, je construis actuellement la version 1.3 du lampemetre Eurelec, mais je ne vois pas de prise de mesure du voltage sur le module digital DL69-2042. Seuls 2 borniers vert (alimentation du module 80-200v) et bleu (mesure du courant) sont présents.
    En d autres termes, où se connecte le fil rouge sur votre photo ? (Mesure V)
    Merci
    Vincent
  • Vincent
    • 3. Vincent Le 20/05/2021
    Bonjour, je réalise actuellement la version 1.3 mais je ne vois pas de borne de mesure sur le voltmètre digital (i.e fil rouge sur votre photo). Il n'y a que le bornier vert à 2 vis d'alimentation du module digital. Comment connecter le fil de mesure ?
    Par ailleurs, ou peut on se procurer un transfo 220/70, introuvable chez CONRAD ou chez GoTRONICS ? Merci ! Vincent
    • radio-man64
      • radio-man64Le 20/05/2021
      bjr, lisez l'article sur la modif du voltmètre digital et vous avez les réponses à vos questions ! http://www.radioman33.com/pages/mes-constructions/modification-volt-amp-digital-alternatif.html le module peut etre alimenté entre 80 et 300v alors le transfo additionnel doit délivrer entre 50 et 200v : ça laisse de la marge: un petit transfo 220/110v par exemple! cdt domi
