Modification Volt/Amp digital Alternatif

          Il y a quelques années je vous ai présenté ces petits modules volt/ampèremètres Chinois:

http://www.radioman33.com/pages/documentations/les-volt-amperemetres-chinois.html

Ces petits circuits très simples à utiliser ont été montés sur plusieurs de mes appareils pour visualiser les tensions et courants continus.

Mais jusqu’à présent je n’avais pas utilisé les modèles prévus pour le courant alternatif.

Récemment, on m’a demandé s’il était possible d’en monter un sur un lampemètre pour afficher la tension de chauffage des lampes en test…

C’est là que j’ai découvert un petit problème :

Tous les modules prévus pour le courant alternatif ont une gamme de mesure de 80 à 300V !

Alors comment faire pour afficher les tensions inférieures à 80V ?

C’est le but de ce petit article…

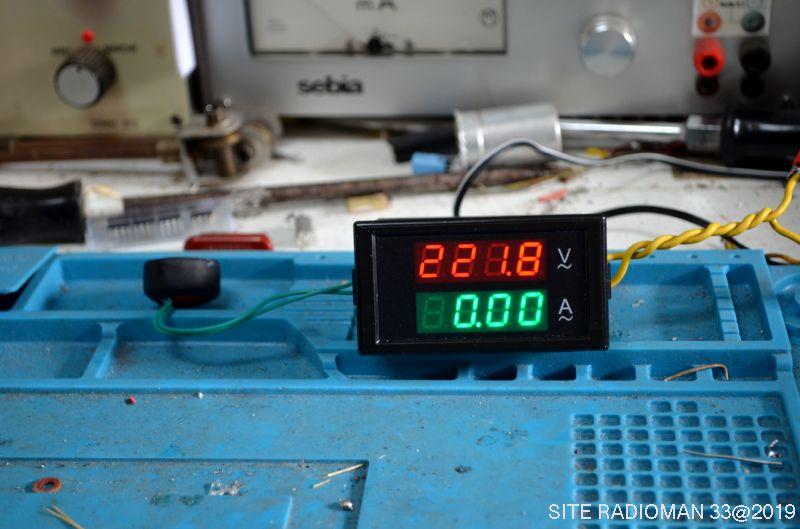

En premier j’ai commandé un de ces modules :

Dsc 338Dsc 339

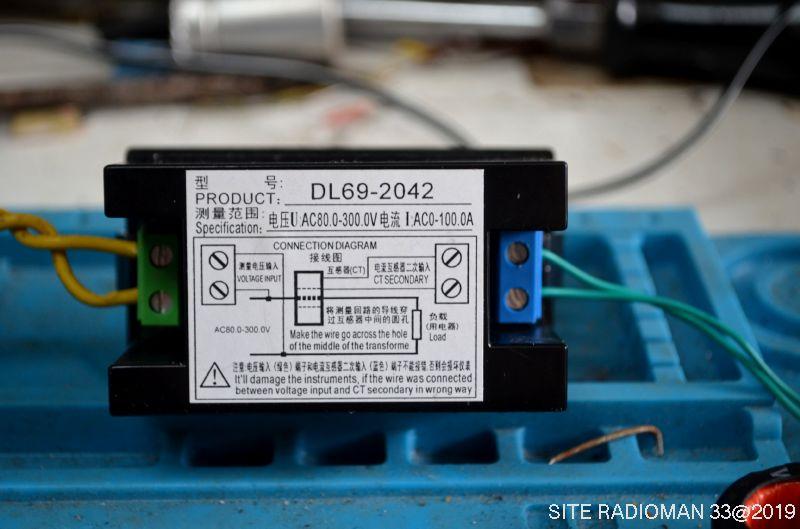

Sa référence : DL69-2042

Ses plages de mesure sont

80-300V

0-100A

Ce module se trouve facilement chez tous les vendeurs chinois, par exemple ici:

https://fr.banggood.com/DL69-2042-4-Digit-Dual-Display-Current-Voltmeter-AC-80-300V-0-100A-Led-Volt-Amp-Meter-Voltage-Current-Meter-p-1416457.html?rmmds=myorder&cur_warehouse=CN

ATTENTION : la modification que je vais vous proposer s’applique à ce module, inutile de me demander si elle est possible sur un autre modèle !

J’ai d’abord essayé l’appareil sur mon alimentation secteur variable :

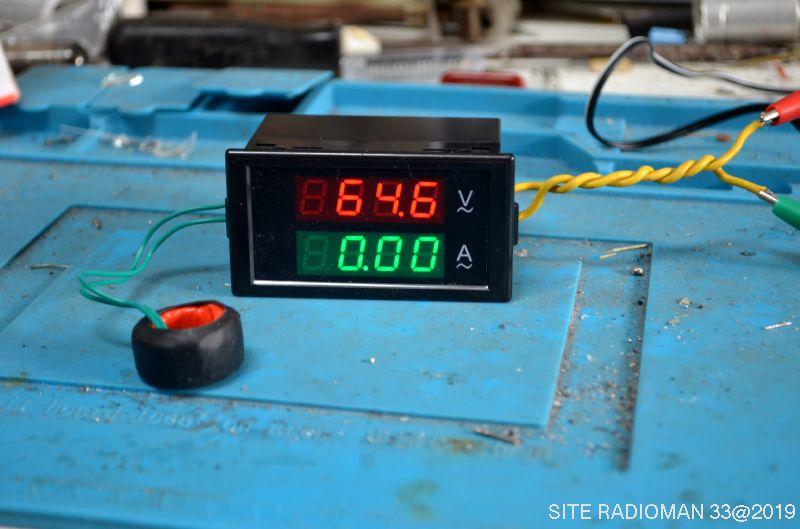

En effet à partir de 60v l’afficheur s’éteint et il faut revenir à 80v pour qu’il se rallume !Dsc 340On va démonter l’appareil pour essayer de comprendre ce comportement étrange…

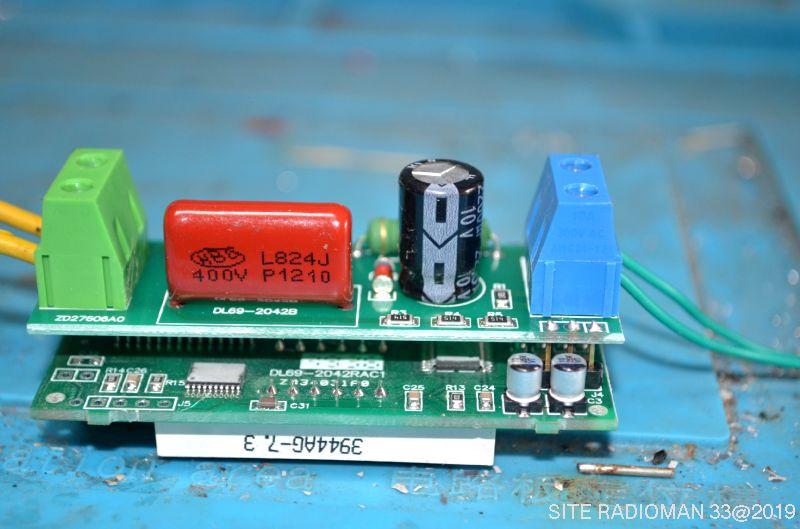

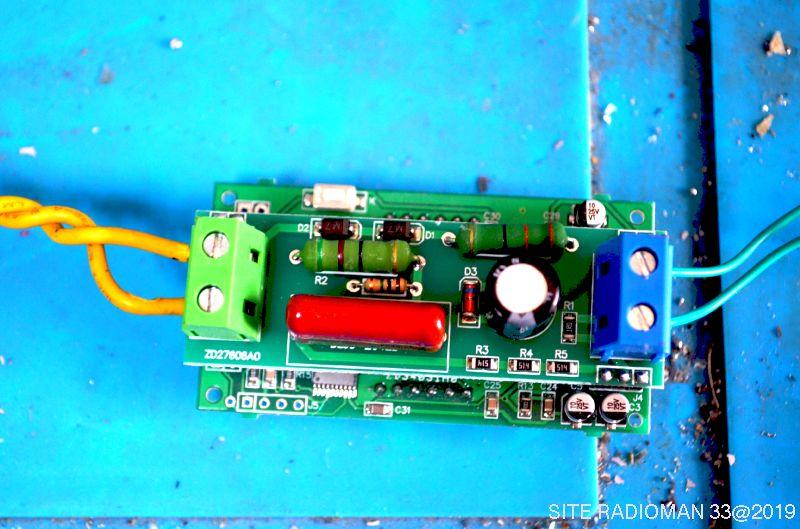

Dsc 341Dsc 342

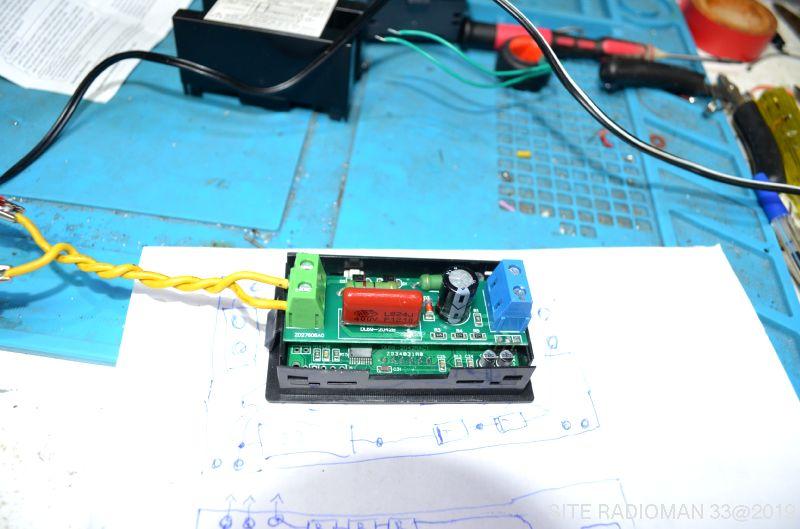

On découvre ainsi un gros condensateur (0,68µF) qui par sa réactance permet de chuter la tension secteur qui est ensuite redressée, filtrée et stabilisée par une diode zener !

Pour en savoir plus sur ce genre d’alimentation voir cet article très bien documenté :

https://www.sonelec-musique.com/electronique_bases_alims_sans_transfo.html

Dsc 343

Le problème est qu’au dessous d’une tension d’entrée de 80V la tension présente sur l’alimentation basse tension est insuffisante pour faire fonctionner le module…

La solution :

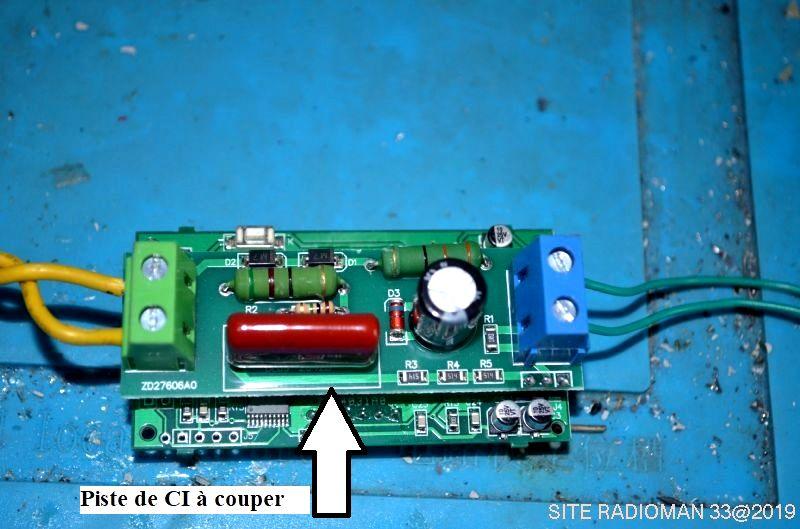

J’ai démonté le circuit imprimé supérieur pour en relever le schéma et je me suis rendu compte qu’une chaine de 3 résistances en série « piquait » la tension avant le condensateur d’alimentation…

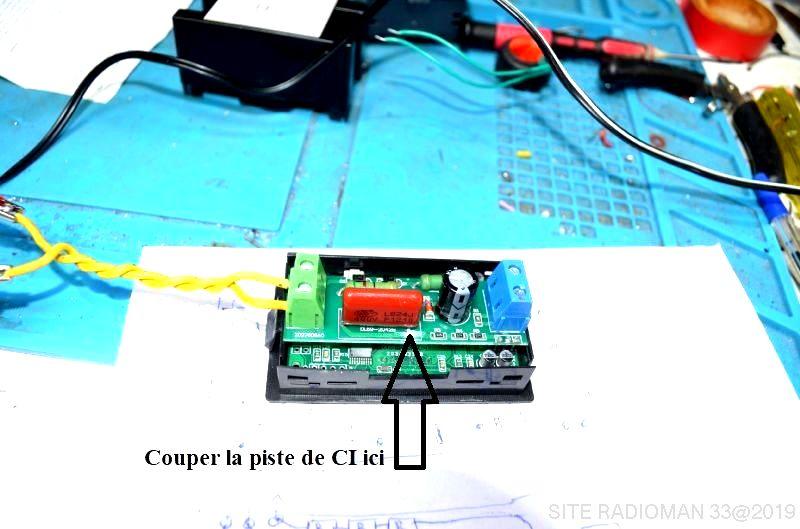

C’est donc là que se fait la mesure de tension alternative !Dsc 344Dsc 0205 2

La solution est de dissocier le point de mesure de l’alimentation du module :

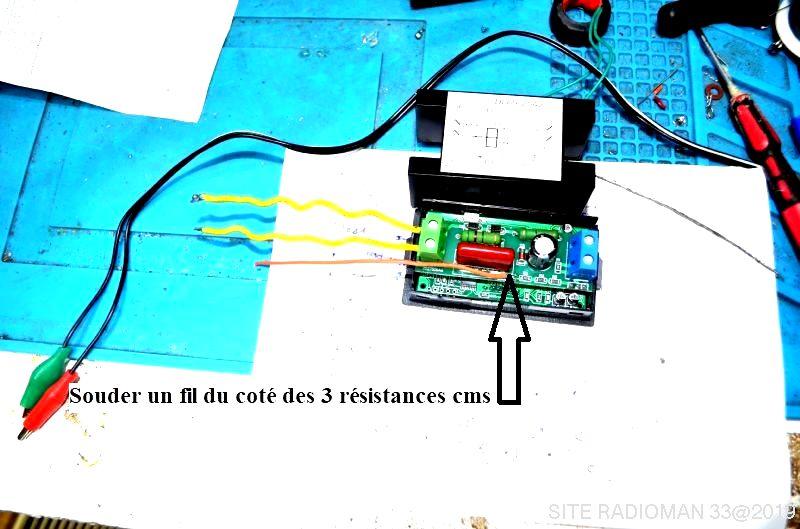

Pour cela j’ai repéré, puis coupé la piste de circuit imprimé entre la résistance R3 et le condensateur, j’ai isolé le coté condensateur et soudé un fil isolé sur  R3 : cela va devenir mon « entrée mesure volts » de l’appareil.Dsc 0206 2

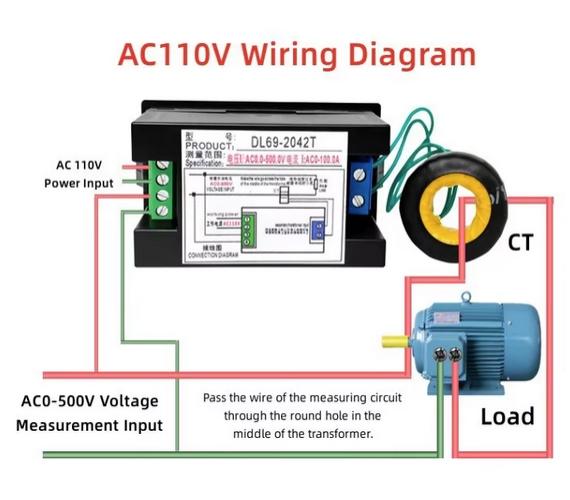

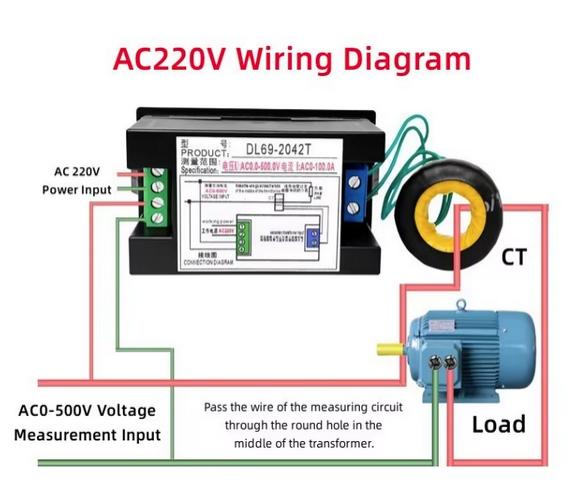

Ainsi en gardant sur les points « AC IN » une tension comprise entre 80 et 300v je vais pouvoir mesurer entre le commun AC et mon fil de mesure une tension comprise entre 0 et 300v.

1re Application

Un transfo de lampemètre :



J’avais sous la main un transfo de lampemètre « Eurelec » qui délivre des tensions comprises entre 1,4V et 50V…

Oui, mais 50V ce n’est pas suffisant pour « allumer » le module !

Alors comment faire ?

Il n’est pas question de se brancher « à cheval » sur le primaire et le secondaire du transfo !

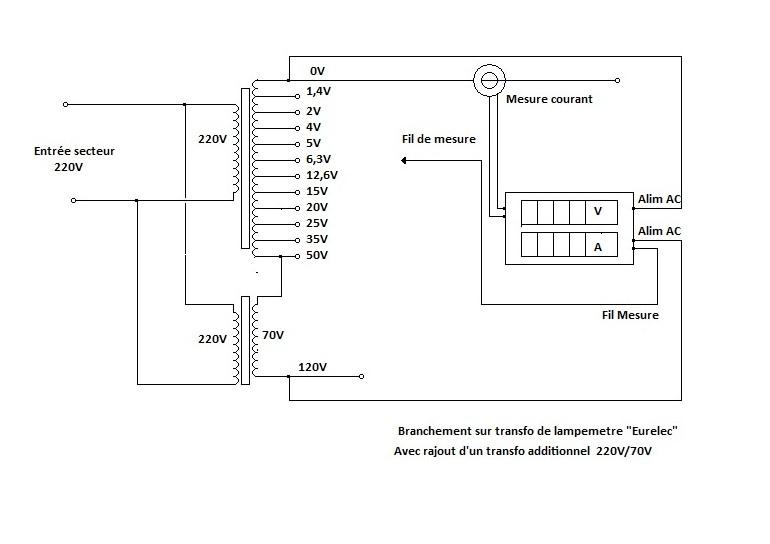

J’ai trouvé une solution plus « élégante » qui consiste à mettre en série avec le secondaire du transfo un second transfo qui me sort 70V (provenance automatismes industriels).

Les deux transfos ont leurs secondaires montés en série (et dans le bon sens) me délivrent une tension proche de 120V.

J’ai donc mes 3 fils du module à brancher :

L’alimentation AC entre 0 et 120V, et le fil « mesure » sur la tension désirée…Mesure lampemetre

Comme on peux le voir sur les photos, cela fonctionne parfaitement !

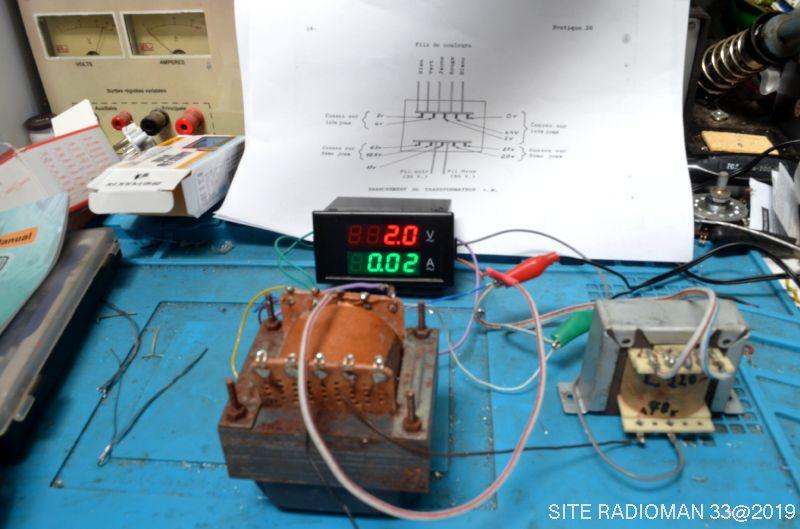

Mesure de la sortie 2V

Dsc 345

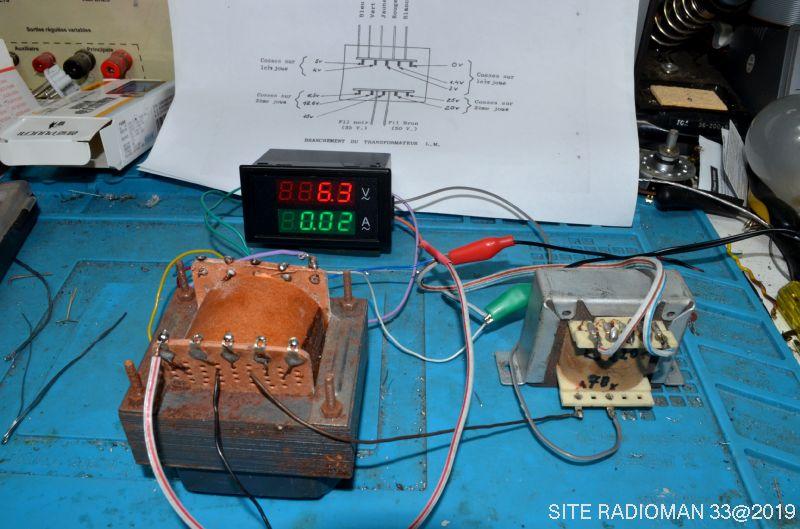

Mesure de la sortie 6,3V

Dsc 346

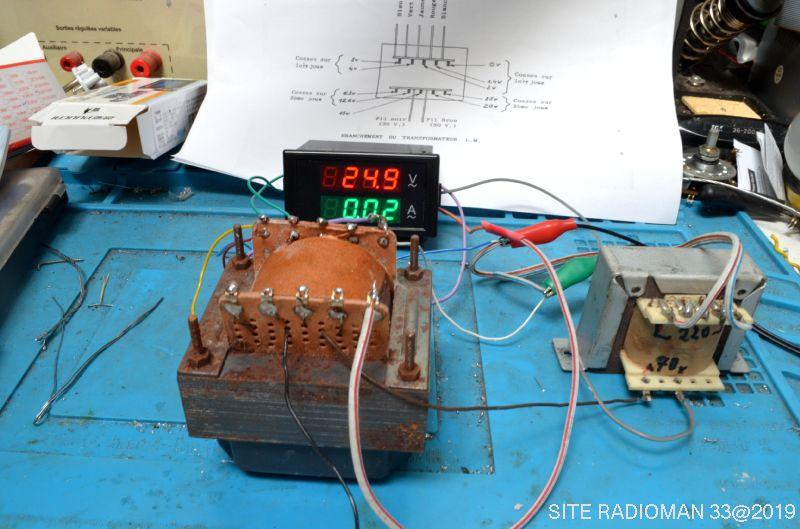

Mesure de la sortie 25V

Dsc 347

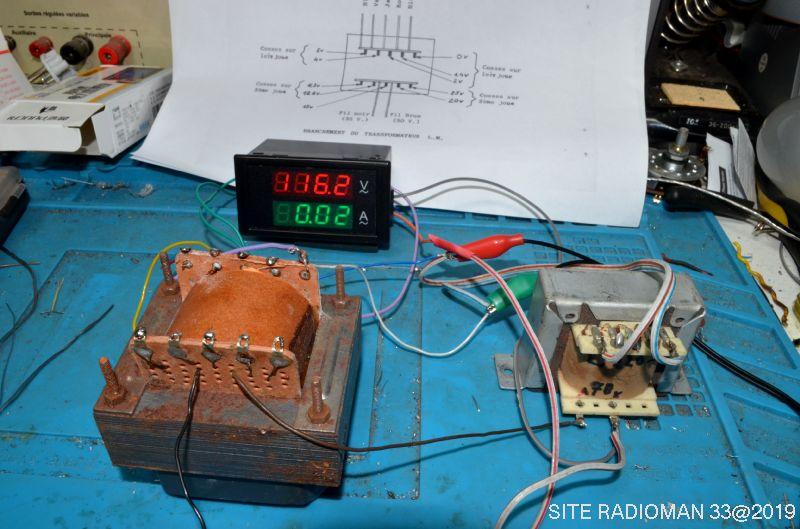

Mesure du 120V

Dsc 348L'intensité mesurée (20mA) est la consommation à vide des transfos!

2è Application

On peut utiliser ce module ainsi modifié pour l’affichage de la tension de sortie d’un variac :

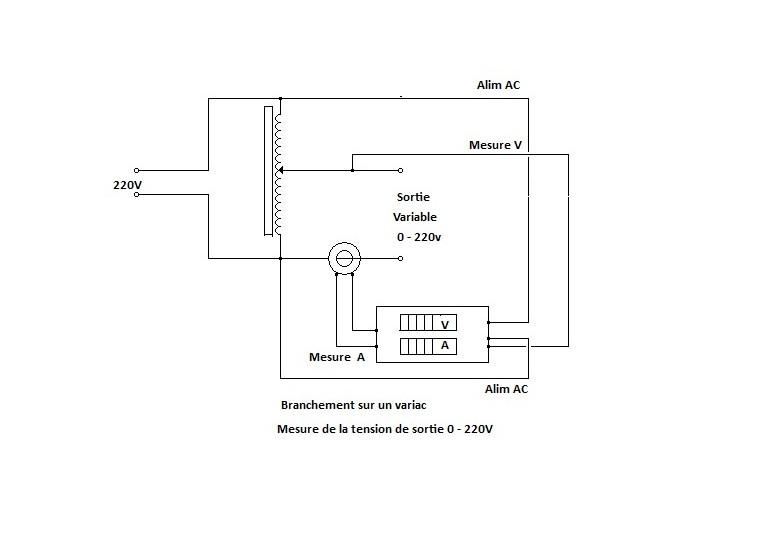

Ici le schéma est très simple :

Mesure variac

Les deux fils « alim-AC » sur le 220v et le fil mesure sur le curseur du variac :

Vous trouverez certainement d’autres applications à ce module ainsi modifié !

Un dernier mot concernant la mesure d’intensité :

Ce module comporte une commutation automatique de gammes (et du point décimal) :

10A (résolution : 0,01A)

100A (résolution : 0,1A)

Donc on aura une bonne précision de lecture !
