Groupe de leçons N°11

Le groupe de leçons N°11 comprends:

Groupe de leçons N°11
Leçon théorique N°9:

Leçon pratique N°9:

Leçon commerciale N°5:

Formulaires N°3:

Vocabulaire N°2:

Leçon théorique N°9

On s'intéresse à la détection avec tube triode et la réaction!

Leçon pratique N°9

Elle concerne essentiellement l'utilisation du contrôleur universel.

Leçon commerciale N°5

Envoyée par Roger Dufour:

On aborde le problème des "Fournisseurs"!

Formulaire N°3

Toutes les formules de calcul d'un transformateur.

Vocabulaire N°2:

On passe à la lettre "B".

Mes commentaires:

Le contrôleur universel étant terminé, il faut maintenant passer aux essais!

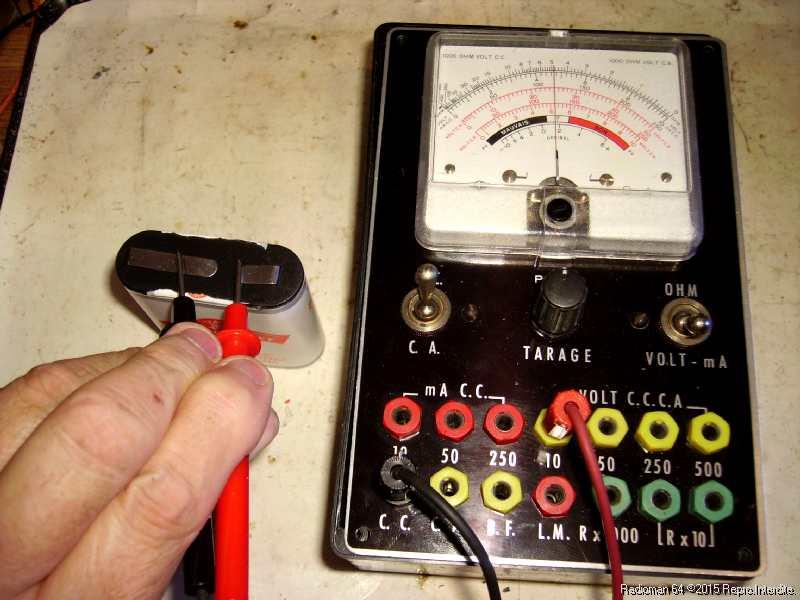

La pile de 4,5V a été branchée sur les fils bleu/rouge, et j'en ai profité pour en tester une seconde:

Imgp0257

Cordon noir sur la prise "C.C"

Cordon rouge sur "10V"

inverseur gauche sur "C.C"

inverseur droit sur "volt-mA"

Lecture sur échelle noire "0-10"

Mesure: 4,6V

Une mesure en courant alternatif:

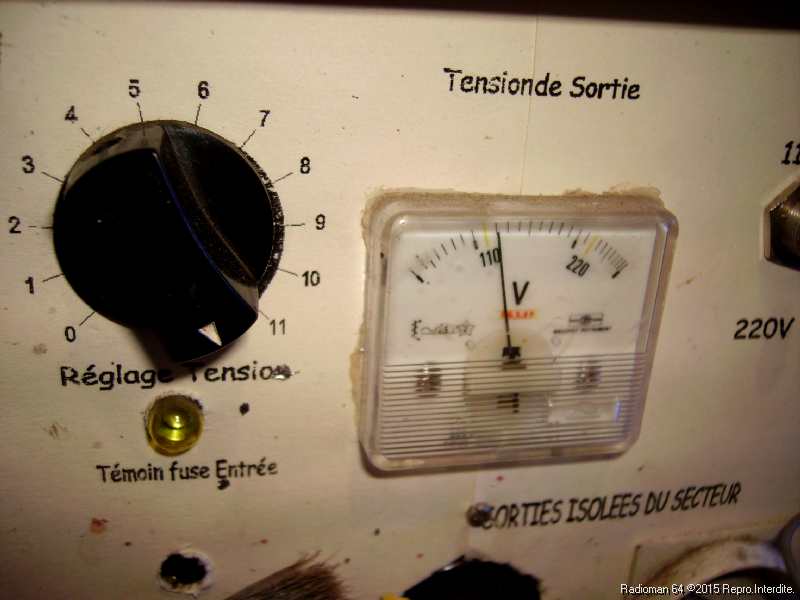

Imgp0262



J'ai calé mon alimentation secteur à 120Volts!

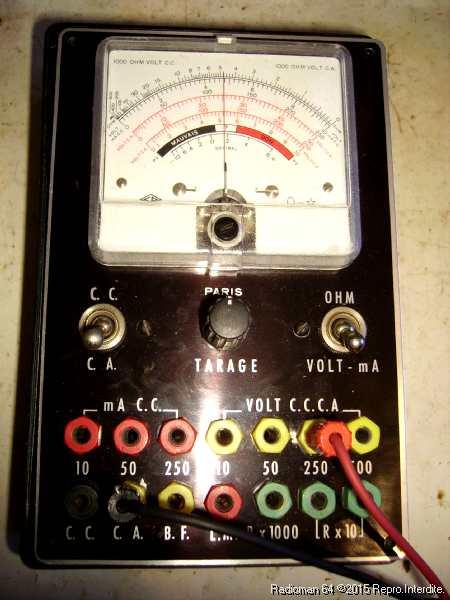

Imgp0261

cordon noir sur "C.A"

cordon rouge sur "250V"

inverseur gauche sur "C.A"

inverseur droit sur "volt-mA"

 Lecture sur échelle rouge "0-250"

Mesure: 120V

Test des calibres "Ohmmètre"

Il y a 2 calibres: ohm x 10 et ohm x 1000

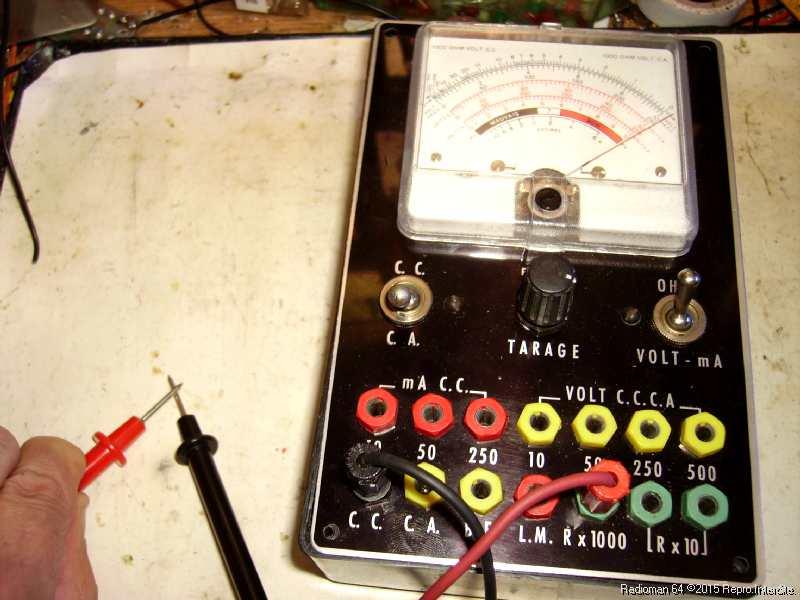

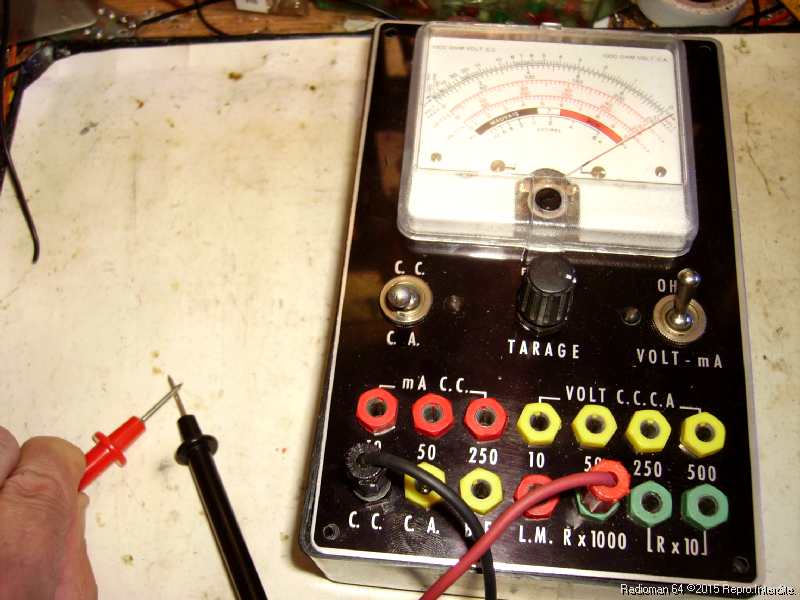

Test du tarage à fond d'échelle:Imgp0265

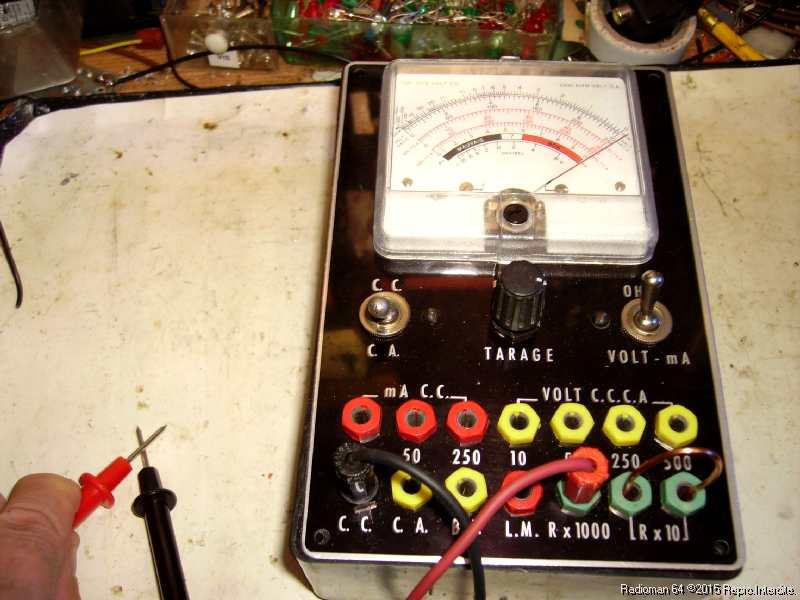

En position R x 1000 fiche noire sur "C.C" et fiche rouge sur "R X 1000" on règle le potentiomètre "tarage" à fond d'échelle.Imgp0266

Pour passer en position R X 10 on rajoute un cavalier entre les deux bornes vertes de droite, et on règle le fond d'échelle avec le bouton "tarage".

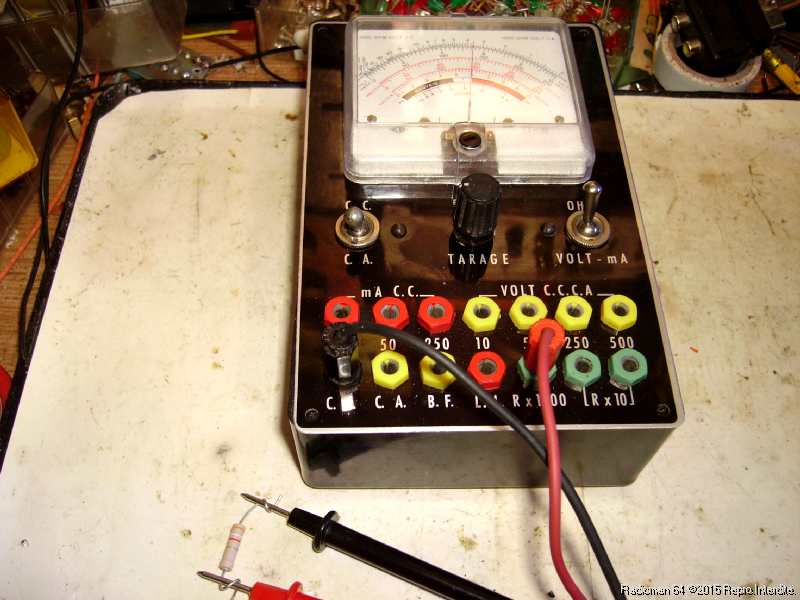

Mesure d'une résistance de 3,9K:

Imgp0270

La mesure se fait sur "R X 1000" !

L'appareil n'est pas d'une très grande précision mais on peux considérer qu'il fonctionne correctement!

D'autres éxpérimentations suivront!

Le reste des cours:

La leçon théorique N°9

Elle aborde les montages avec tube triode:

Les premiers montages qui vont constituer les bases d'un futur récepteur de radio, et l'emploi de la "réaction" pour augmenter la sensibilité des circuits de réception.

Exercices de révision.

Leçon commerciale N°5

quelle sont les sources d'approvisionnement d'un commerce:

Les fournisseurs, grossistes, demi-grossistes, détaillants, une approche de la gestion du stock!

Formulaire N°3

Les premières formules de calcul d'un transformateur,: section et résistance du fil, complété par une table de racines carrées.

VocabulaireN°2

evidemment c'est la lettre "B"!

Le cours se termine, n'oublions pas les révisions avant d'aborder le groupe de leçons N°12:

Groupe de leçons N°12
