RALLONGE AVEC AMPOULE EN SERIE

Une rallonge avec une ampoule en série:

C'est le premier montage réalisé par Tom, mon petit neveu de 14 ans!

On va le voir, il est très simple

Avant de brancher un appareil ancien, il est fortement recommandé de prendre quelques précautions.

L'idée est très simple, on va brancher en série avec l'alimentation de l'appareil une ampoule qui en cas de court-circuit va s'allumer, laissant le temps de tout débrancher sans rien endommager.

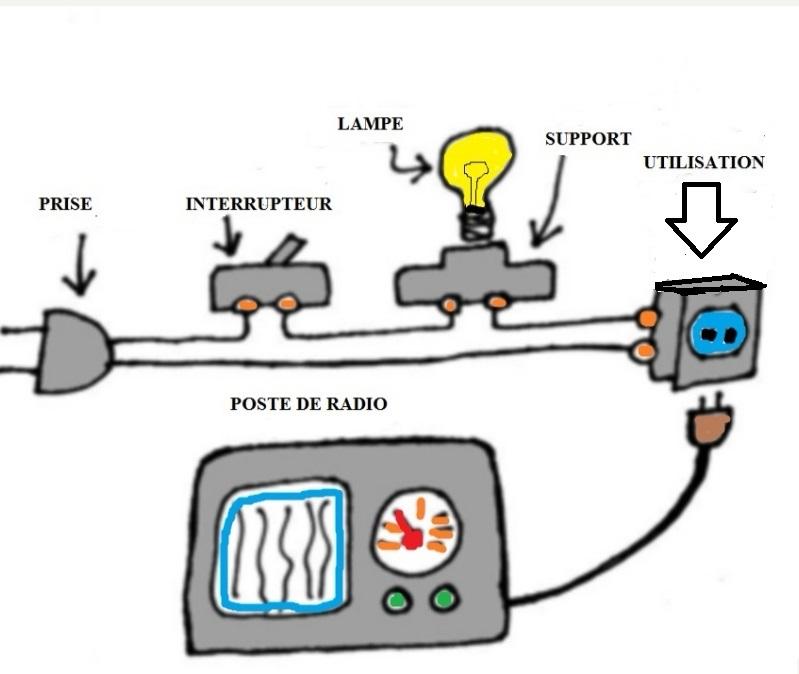

Ce dessin pris sur internet résume le branchement à effectuer :1e5a338a5804f0b6bd7b8a7036253fcc212c6fe8

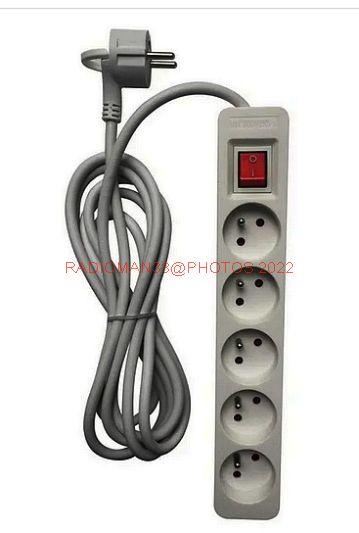

Nous, on va utiliser une multiprise avec un interrupteur d'un modèle courant qu'on trouve partout :

Barette prisesCelle que j'ai n'est pas toute neuve, mais va faire l'affaire.

Le branchement est à réaliser au niveau de l'interrupteur, pour cela avec un couteau on va le déboiter :

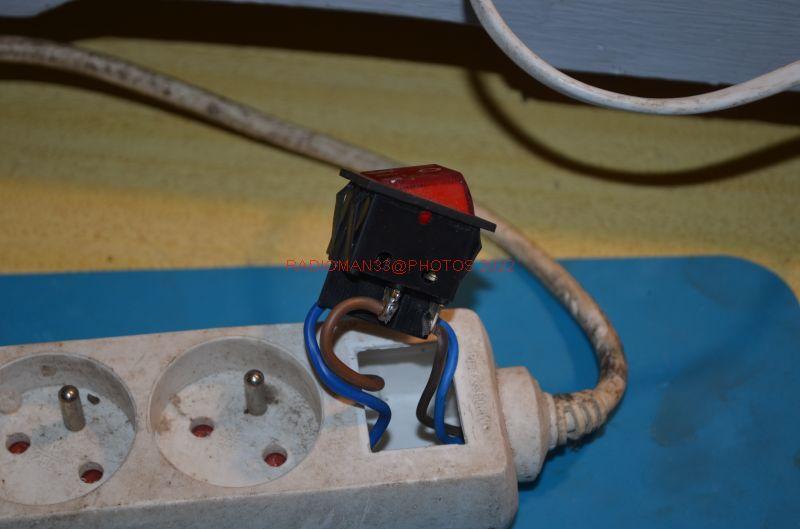

Dsc 429il y a 4 fils qui sont soudés dessus : d'un côté deux fils bleus, de l'autre deux fils marron.

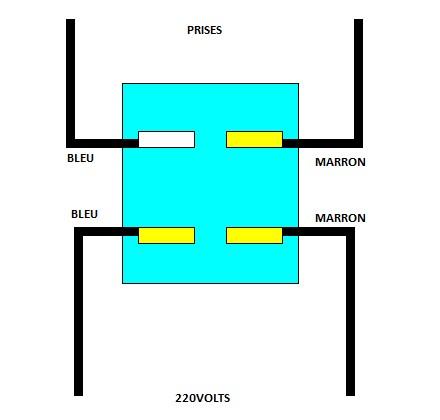

Cela correspond au dessin ci-dessous :

Cablage interAlors, on fait quoi ?

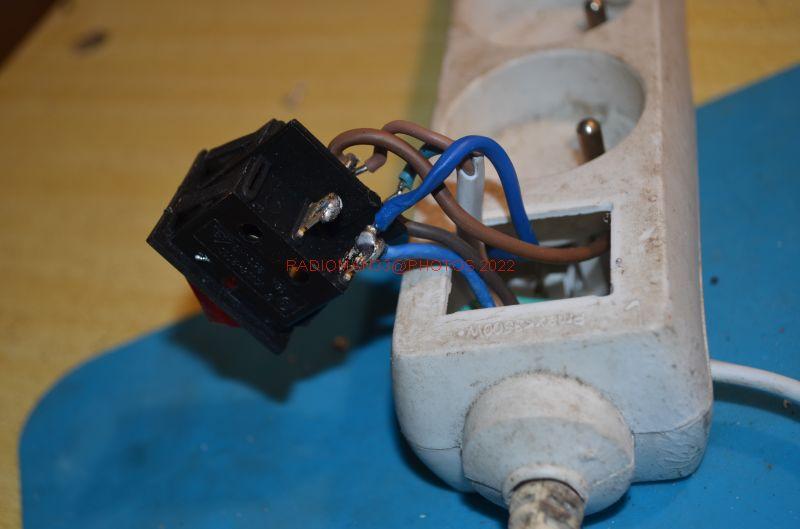

En premier, on va souder ensembles les deux fils bleus :

Dsc 430Bon, ce sont les premières soudures de Tom, mais j'ai vérifié, ça tient !

De l'autre côté de l'interrupteur il y a les deux fils marron :

On fait un petit trou sur le côté pour passer le fil de la lampe :

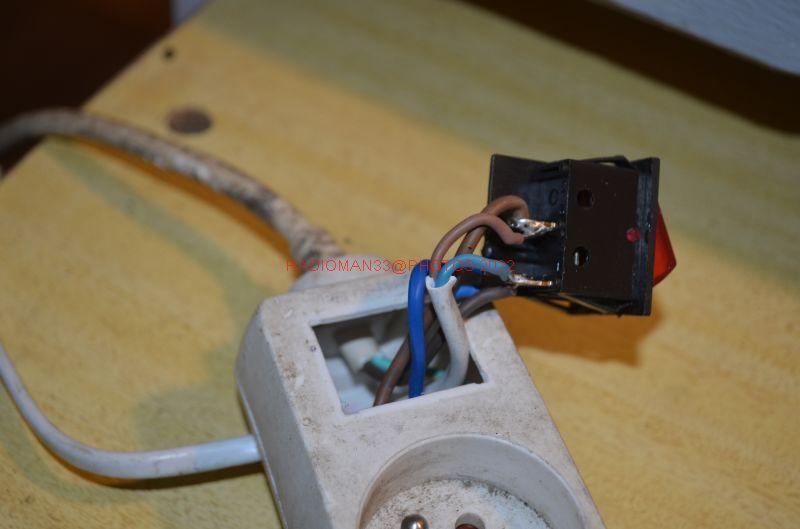

sur chacun des fils marron, on va souder les deux fils qui sont reliés à la lampeDsc 431

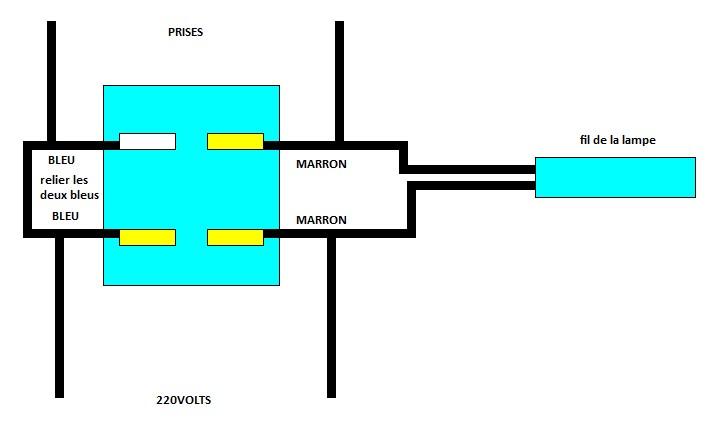

Voici le dessin de ce qu'on a réalisé :Cablage inter modL'interrupteur est remis en place en faisant attention à ce que les fils ne soient pas pincés et ne se touchent pas...

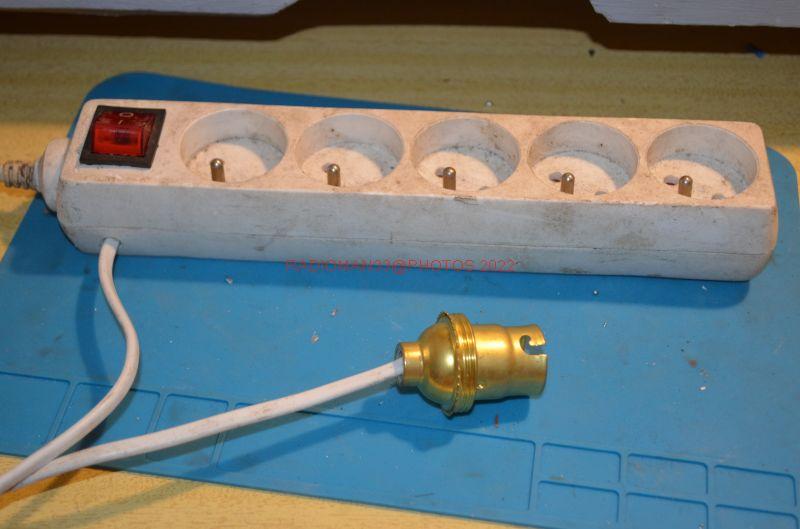

On va monter ensuite la douille de lampe au bout du fil:

Dsc 432

On rajoute une ampoule d'autrefois, car je ne l'avais pas dit au début, il nous faut une ampoule à filament :

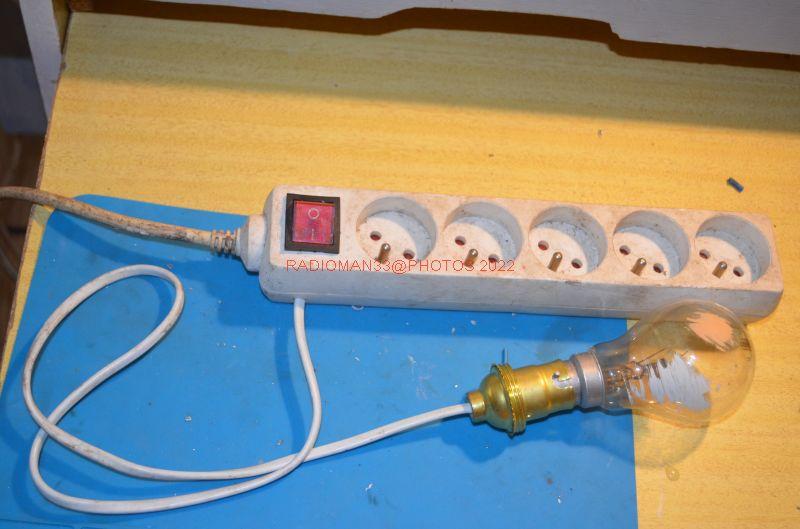

Celle-là, on l'a trouvée dans le grenier.Dsc 433

Et voilà, c'est terminé 

Au sujet de la puissance de l'ampoule :

Elle doit faire environ 1,5 fois celle de l'appareil qu'on va brancher.

Ainsi pour un petit poste on mettra 40 watts, pour un poste moyen 75 watts et pour un gros appareil on y mettra une 100 watts.

Utilisation :

On branche la prise de la rallonge et on met l'interrupteur sur "0"

Maintenant, si on branche un appareil sur la rallonge, il sera alimenté à travers l'ampoule.

En fonctionnement normal, elle rougit à peine.

En cas de court-circuit, elle s'allume à fond : il faut vite débrancher !

À noter que si on met l'interrupteur sur "1" la rallonge se comporte normalement, la lampe étant hors circuit.

Avec ce premier montage, Tom a appris à faire quelques soudures (3) et a monté un appareil utile.

Par la suite, il pourra s'intéresser et s'initier au dépannage d'un poste, mais il y a encore beaucoup de choses à apprendre...

En premier, lisons cet article :

==>  BRANCHER UN POSTE 1re Partie<==

Date de dernière mise à jour : 28/08/2022

Commentaires

  • Alain-Marc Goyat
    • 1. Alain-Marc Goyat Le 03/07/2022
    Parfait, mais si les fils bleus sont réunis, le neutre (si tant est que le neutre du socle femelle où on se branche au le mur soit bien à gauche de la terre qui est normalement en haut), reste en contact avec les neutres des appareils sur les prise de la prise multiple ...
    Ce qui veut dire que, si il y a une erreur de câblage au mur ou dans le cordon d'origine on peut se retrouver avec une phase sur ces neutres ! ! !
    Ce qui était prévu par le constructeur de la multiprise avec inter (sui coupait les deux fils, lui).
    On a effectivement un circuite efficace pour le besoin de vérification, mais il est, ainsi, moins sûr que le câblage imposé au constructeur de la multiprise, par les normes de sécurité en fabrication.

    C'est extra que le petit TOM ait réussi ses soudures, !
    Bravo pour cette réalisation simple et pédagogique du grand-père ! ! !
    La suite sécuritaire serait d'ajouter un relais qui débranche le neutre commun à l'ouverture physique de l'interrupteur d'origine ...
    et ne le permette que si le courant mini soit supérieur sur la phase commune (par mesure du courant quasi nul sur l'ampoule lors de cette action)
