Le marquage des condensateurs

L’ affichage en clair :

 Pas de difficulté majeure, dès l'instant où l'on sait que le "F" de "Farad" n'est que très rarement indiqué, et que la sous-unité ne l'est pas toujours. Voici quelques exemples, à partir desquels vous devriez pouvoir vous en sortir par la suite.

(1) - Les condensateurs de taille moyenne et grosse ne posent en général pas de problème, leur unité est quasiment toujours le uF. Si vous voyez un condensateur cylindrique de deux centimètres de haut marqué 100/25, il y a très peu de chance qu'il s'agisse d'un condo de 100 pF, et qu'il s'agisse plutôt d'un condo électrochimique de 100 uF / 25V...
(2) - Quand la valeur notée possède trois chiffres significatifs avec pour troisième chiffre une valeur autre que zéro, il s'agit la plupart du temps d'un marquage en code chiffré, voir paragraphe suivant.
(3) - On trouve des schémas sur lesquels peuvent être notées des valeurs que l'on rencontre moins souvent de nos jours. Les condensateurs de 25 uF ou 500 uF, par exemple sont désormais moins courants que les condensateurs de 22 uF et de 470 uF. Le remplacement d'un 25 uF par un 22 uF ou le remplacement d'un 500 uF par un 470 uF ne pose pas de problème.

Affichage en code chiffré:

Ici, la valeur du condensateur est indiquée avec trois chiffres. Les deux premier chiffres sont dit significatifs, et le troisième correspond au facteur de multiplication (même principe que pour le code des couleurs décrit ci-après). Par exemple, le marquage 273 correspond à un condensateur de 27000 pF (soit 27 nF) : 2 et 7 pour les chiffres significatifs, le 3 correspond à un coefficient multiplicateur de 1000 (trois zéro).

Voir aussi tableau couleur ci-après, où sont mis en regard les chiffres et les coefficients multiplicateurs.

Affichage en code de couleurs:

Réalisé avec des anneaux, points ou bandes de couleur. Les premiers indicateurs colorés représentent les chiffres significatifs, un autre indique le facteur de multiplication et des couleurs additionnelles peuvent être présentes pour indiquer la tolérance et la tension de service.

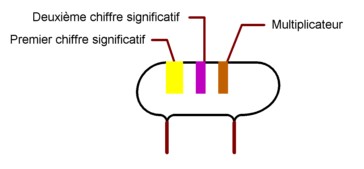

Condensateur "allongé et un peu arrondi" avec 3 bandes de couleur



Condensateur de 470 pF

Condensateur tubulaire avec 4 anneaux de couleur


Condensateur de 22 pF, tolérance 10 %

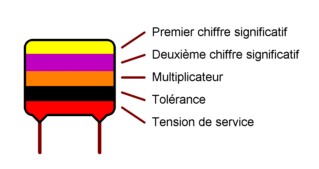

Condensateur rectangulaire avec coins arrondis et 5 bandes de couleur



Condensateur de 47 nF, tolérance +/-20%, 200 V ou 250 V.

Remarque : parfois la dernière bande de couleur (la plus en bas, vers les broches de connexion) ne remplie pas tout le bas du condensateur, et la couleur du corps pourrait alors être prise pour une sixième bande colorée.

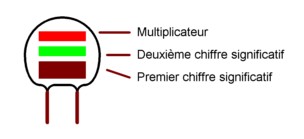

Condensateur disque avec 3 bandes de couleur


Condensateur de 1,5 nF

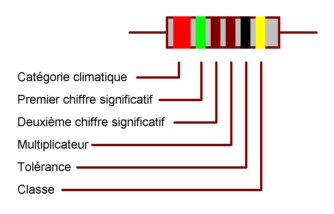

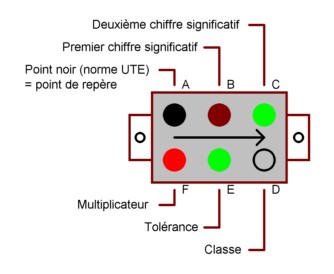

Condensateurs avec 6 points ou anneaux de couleur


Condensateur mica de 1500 pF, tolérance 5 %

Remarque : le "point noir norme UTE" (point A) n'est pas toujours noir, il peut aussi être employé pour indiquer la catégorie climatique (ou coefficient de température) du composant, selon codage suivant :
- Rouge = Catégorie 454 - Froid -55 °C, Chaleur sèche 85 °C, Chaleur humide 21 jours
- Jaune = Catégorie 434 - Froid -55 °C, Chaleur sèche 125 °C, Chaleur humide 56 jours
- Vert = Catégorie 435 - Froid -55 °C, Chaleur sèche 125 °C, Chaleur humide 21 jours



Condensateur de 510 pF, tolérance 20 %

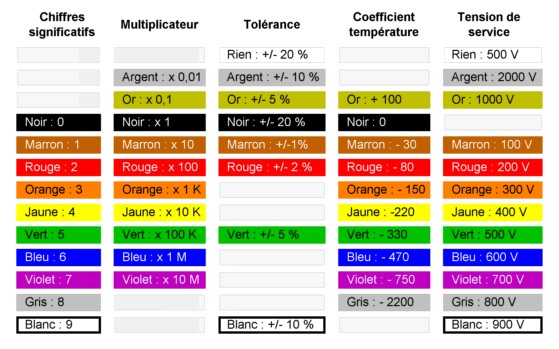

Correspondance entre couleurs et valeurs Quelque soit le type de condensateur, la table de correspondance entre couleurs et valeurs numériques est la même, et est indiquée dans le tableau suivant :




Remarques :
- Les valeurs de tolérance indiquées ne sont valables que pour les condensateurs de valeur supérieure à 10 pF.
- La tension de service pour la couleur rouge peut être 200 V ou 250 V. La couleur bleue peut signifier 600 V ou 630 V.
- La lecture s'effectue de la même façon que pour la lecture des résistances.
- Un autre code couleur est adopté pour les condensateurs ajustables.
Tolérance La tolérance (précision de la valeur du condensateur) peut aussi être codée par une lettre, voici le tableau de correspondance :

Exemples :
101J = 100 pF,  +/- 5 %
274H = 270 nF, +/-2,5 %

Merci aux forums "futura-sciences" et "Xooit fr dépannage" ainsi qu'au site : sonelec-musique.com d'où sont extraits ces docs !
