Kit AMPLI 2 x 15 Watts
Amplificateur 2 × 15W
Ce kit se trouve pour environ 8,00 € tout compris !
Il en existe de nombreuses versions chez Ali:

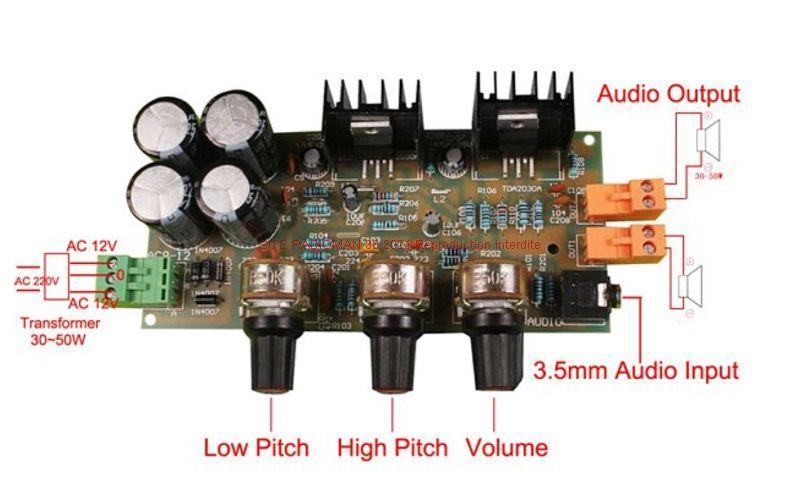

Celui que j'ai reçu une fois monté va ressembler à ça :
Il fonctionne en 12 V et comporte trois boutons de réglages.

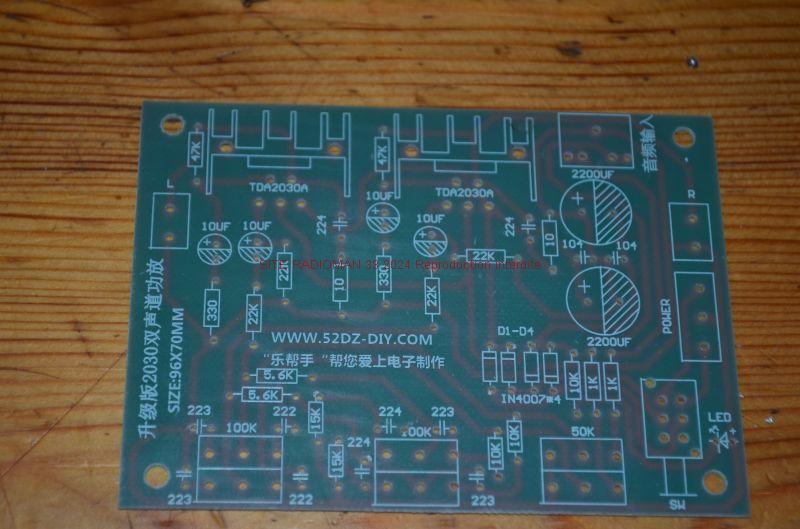

Dans le kit, on nous propose un beau circuit imprimé en verre époxy :
La sérigraphie est très nette...

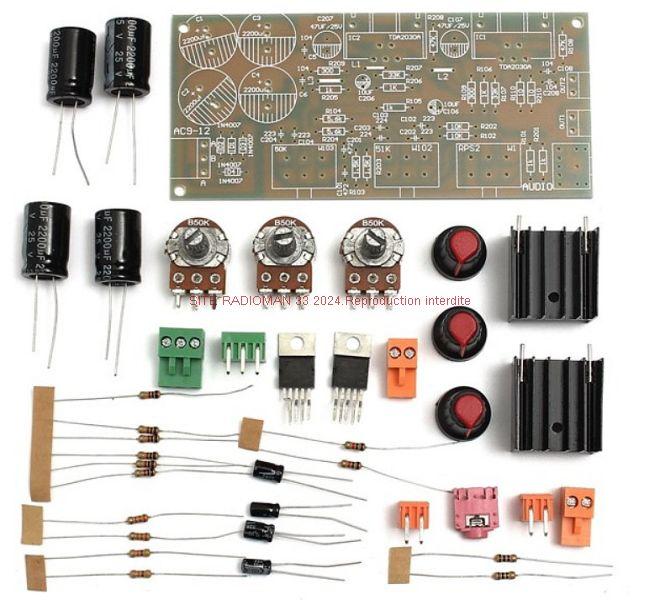

On a une pochette avec tous les composants nécessaires:

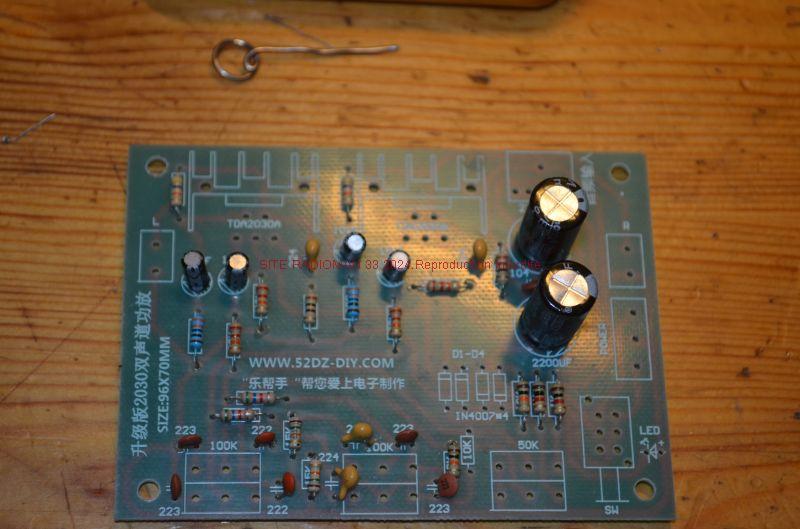

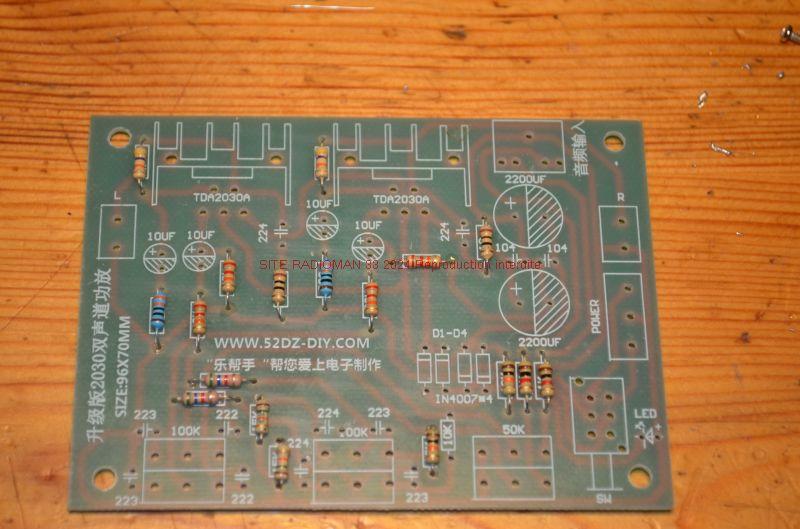

On va commencer par monter les résistances…
Puis les différents condensateurs :

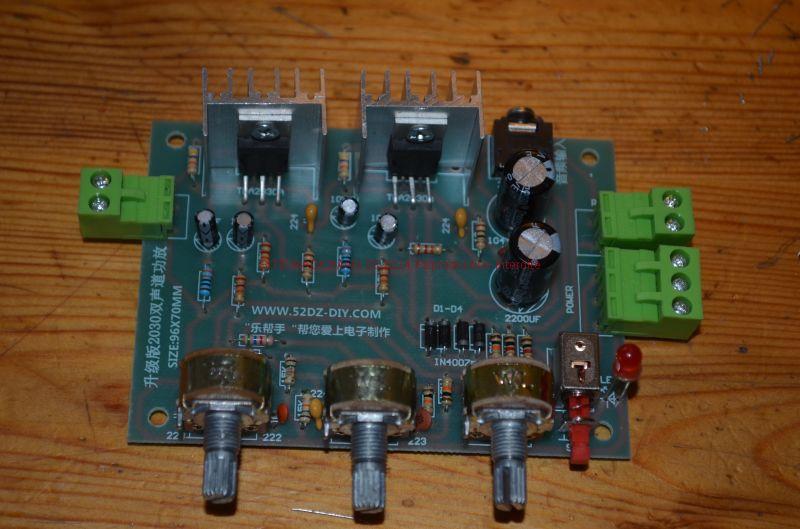

Et on termine avec les autres composants :

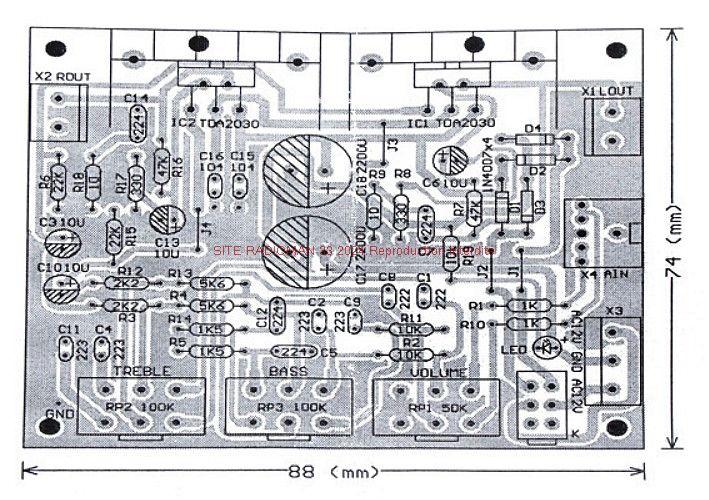

Tout est bien repéré, le montage est rapide, car on a un plan de montage très clair en plus de la sérigraphie du circuit :

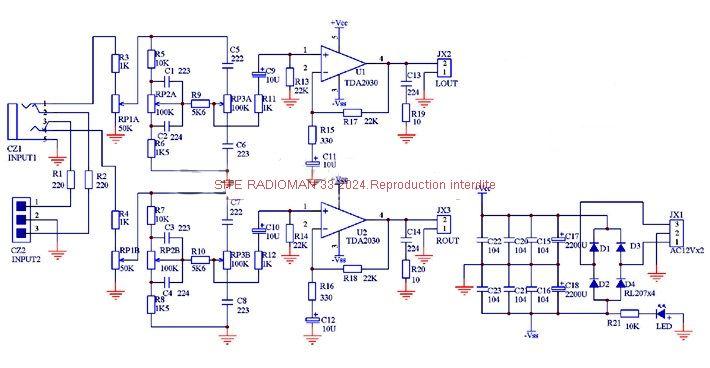

J'ai cherché un schéma... Pas facile d'en trouver un qui correspond exactement, mais celui-ci est le bon !
À noter, le transfo doit faire 2 × 12 V avec point milieu et fournir au moins 2,5 A
Rien de compliqué dans tout ça !
Ce module ampli qui fonctionne parfaitement va pouvoir s'insérer dans de nombreux montages.
Les circuits intégrés utilisés TDA2030A bien qu'anciens sont performants et si la puissance annoncée (2 × 15W) est un peu optimiste, ils suffiront largement pour toute application domestique !
