AMPLIFICATEUR A TUBES ECL82

CONSTRUCTION D'UN PETIT AMPLIFICATEUR A LAMPES ECL82


Pour Noël, j'avais dans l'idée de monter un petit ampli à tubes !


ATTENTION :

LES MONTAGES À TUBES FONCTIONNENT AVEC DES HAUTES TENSIONS DE PLUS DE 250 Volts

Un minimum de précautions est necessaire pour réaliser un tel montage!

J'ai trouvé une boite en bois avec une découpe sur le dessus chez un soldeur

J'ai enlevé la plaque de plexi sur le dessus


J'ai démonté deux vieux électrophones pour récupérer les transfos alim et sortie… les lampes, les potentiomètres de forte valeur, le reste sera mis de côté.


J'ai découpé et percé deux morceaux de tôle mince, un qui est fixé sur le dessus.


Il supporte les supports de tubes et tout le câblage de l'ampli.

Le second est au fond du boitier, sur lequel est vissé le transfo d'alimentation et les deux transfos de sortie.
La partie haute tension de l'alimentation est câblée dessus.

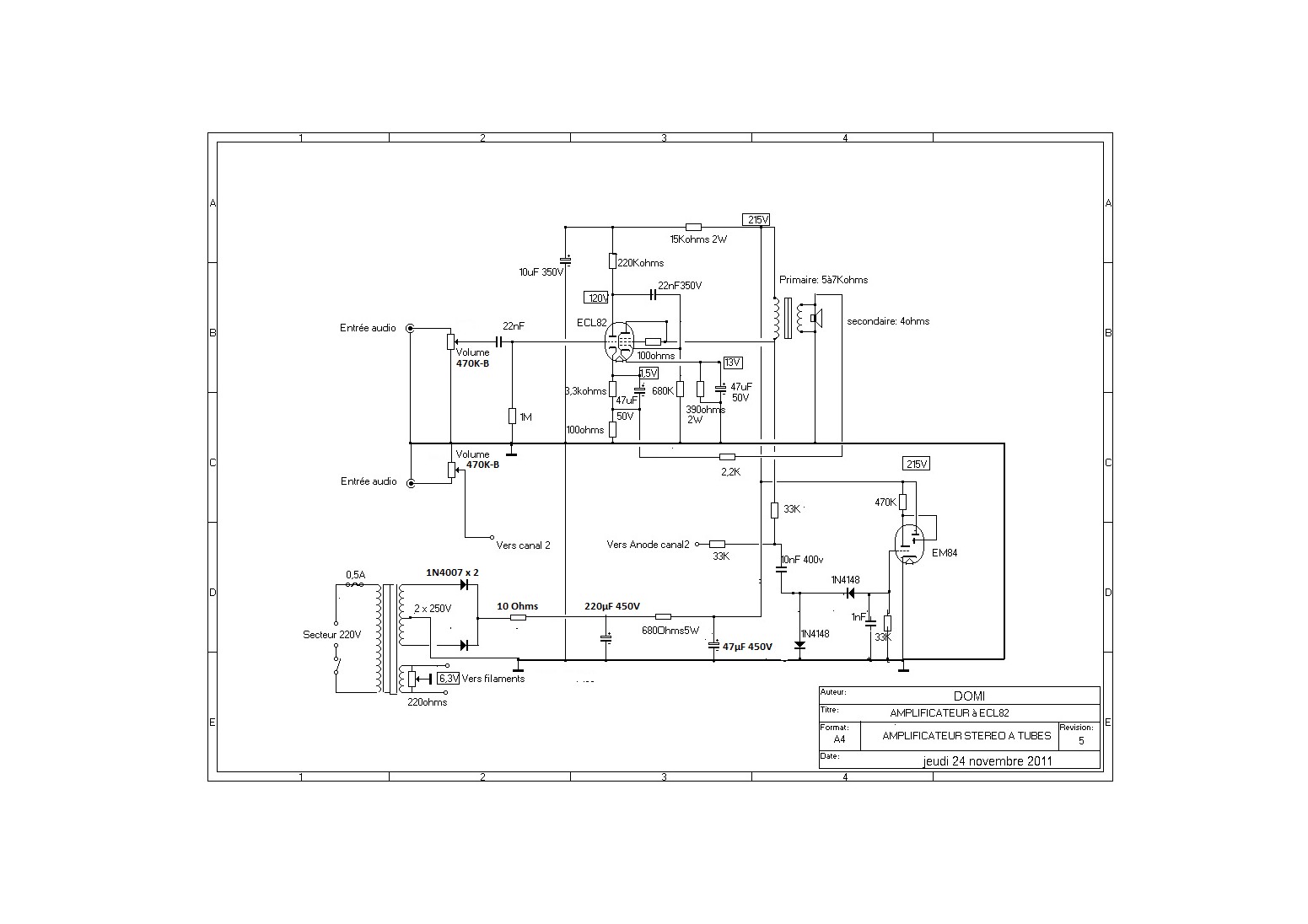

Voici le schéma de l'ampli dans sa version finale :

Ampli ecl82 v6 1

J'ai utilisé une lampe ECL82 par canal alimentée sous 245 V.

ATTENTION CES TENSIONS SONT DANGEREUSES !


L'œil magique etait au départ un EM 81, mais il était complètement pompé alors, je l'ai remplacé par un EM 84 récupéré sur un magnétophone à bandes Grundig.
Il indiquera une valeur "moyenne" de la puissance de sortie.

Le câblage des filaments se fait en fil torsadé, et je l'ai séparé le plus possible des autres câblages, un potentiomètre d'équilibrage est monté sur le 6,3 v : il faudra le régler ensuite au minimum de ronflement : pour ma part le curseur est réglé au milieu.

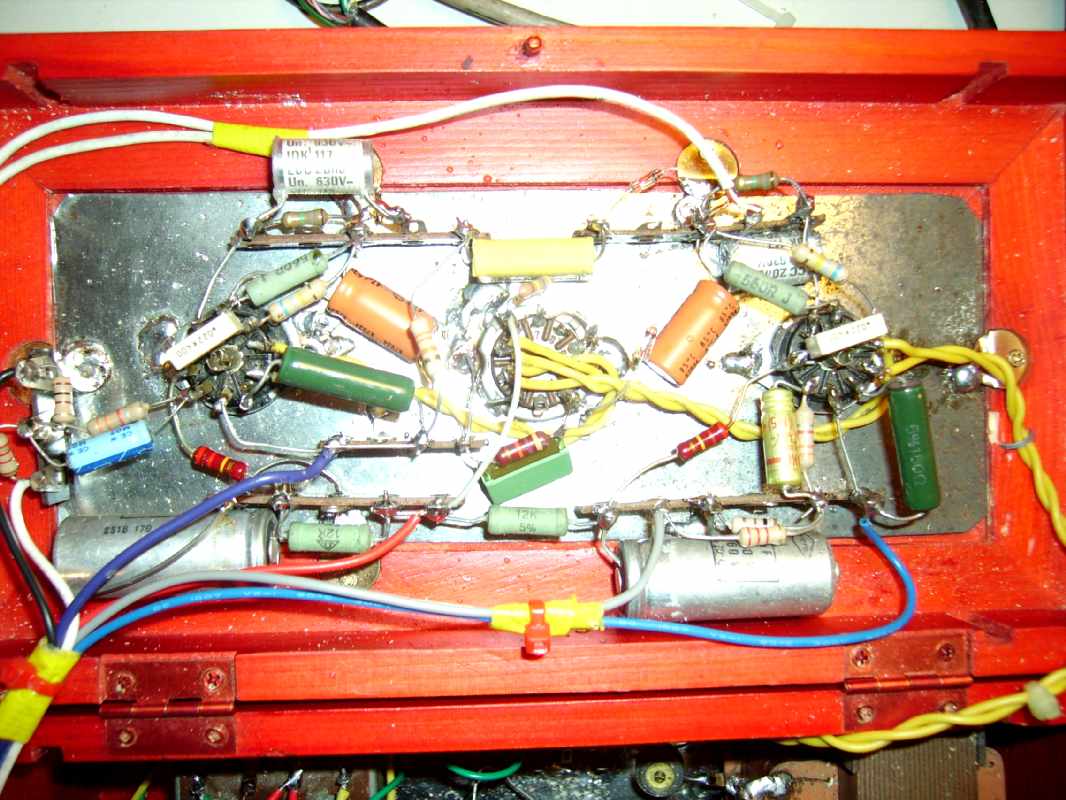

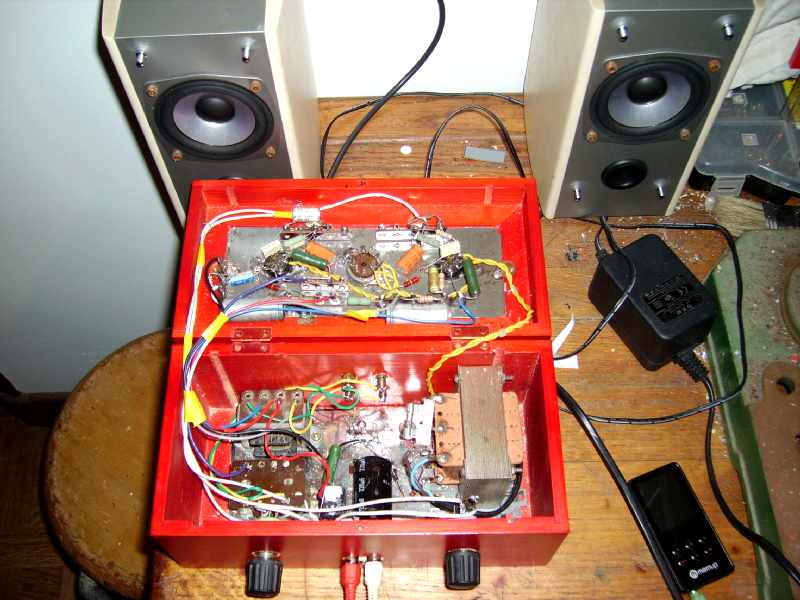

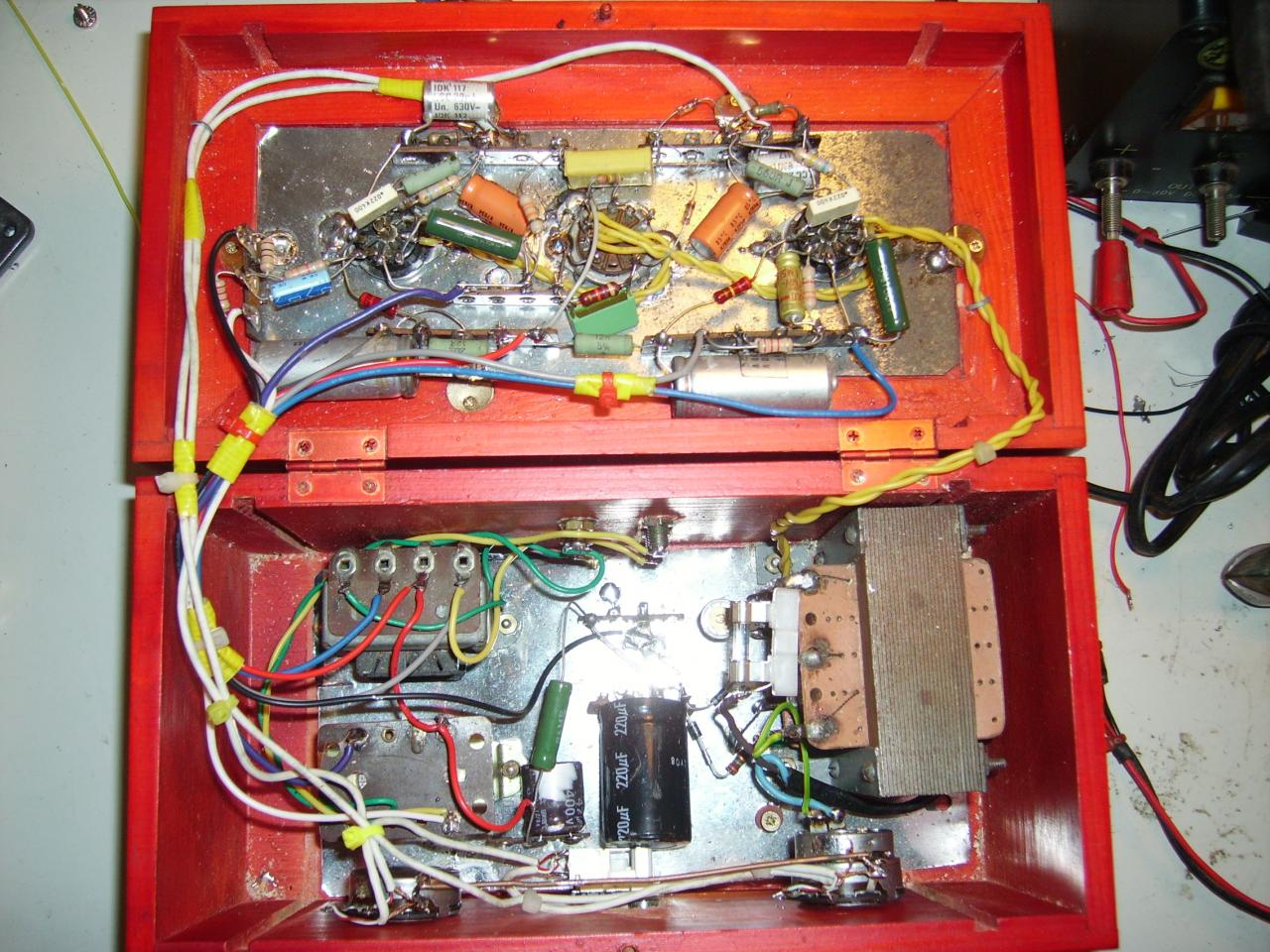

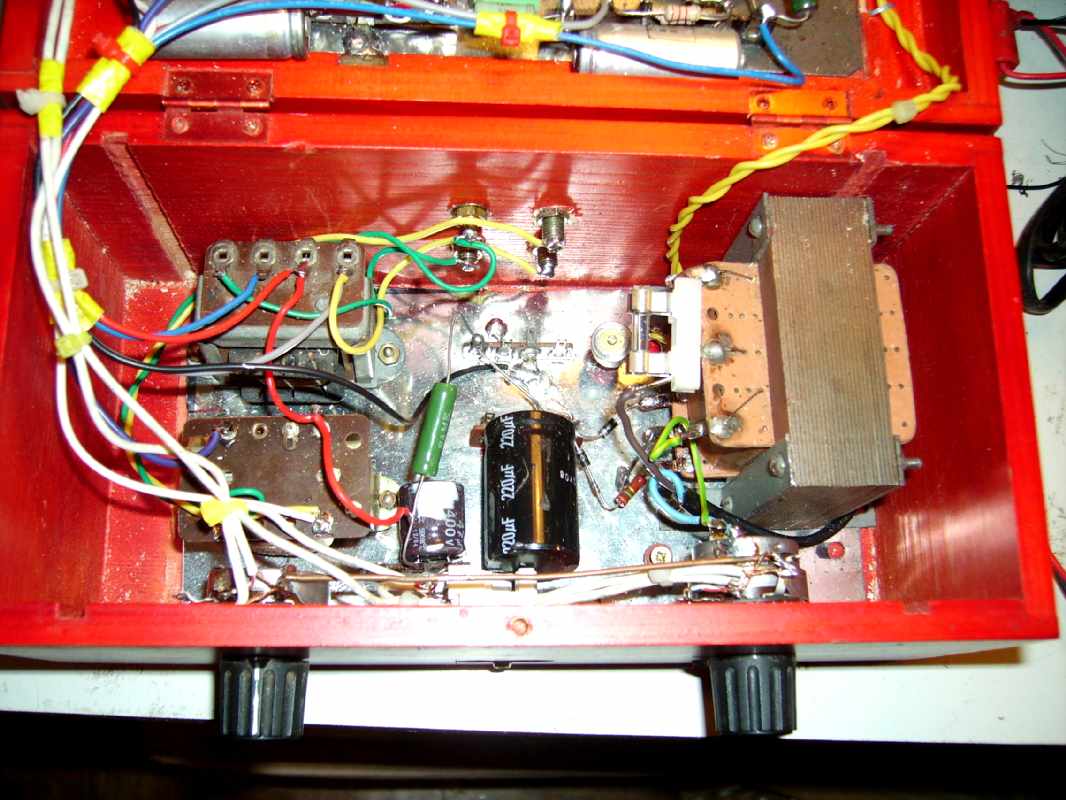

imgp4893.jpg J'ai rajouté deux potentiomètres de volume et une embase prise RCA sur le devant.imgp4894.jpgimgp4895.jpgimgp4864.jpg
La liaison des potentiomètres et des prises d'entrée à l'ampli se fait impérativement en fil blindé et la masse est reliée au châssis.

Ne pas oublier de relier les deux châssis ensemble avec un gros fil.


Le câblage est terminé…

Oui, je sais ça fait un peu fouillis, mais il faut câbler les composants au plus court !

Les premiers essais avec un baladeur MP3:


 Le son est étonnement clair et bien défini, pas du tout de "ronfle" en l'absence de signal.


Je câble l'EM84 qui est un œil magique à ruban du plus bel effet.
Mesure de toutes les tensions (Attention prudence : la "HAUTE TENSION" c'est dangereux !): tout est OK :
Je branche cette fois-ci un baladeur CD

  Deux vidéos:

Voilà un montage facile à réaliser avec des pièces de récupération !

Date de dernière mise à jour : 10/08/2024

Commentaires

  • Alain Antoine
    • 1. Alain Antoine Le 13/11/2020
    Bonjour
    Je suis intéressé par la réalisation de l'Ampli à ECL82
    Sur votre schéma de l'alimentation vous représentez un chimique de 220 uF 450V et un autre chimique dont la valeur n'est pas indiquée
    alors qu'il est noté la valeur d'une résistance de 220 Kohms .
    Pouvez vous me préciser ce que je dois prendre en compte
    Merci par avance pour votre retour
    Bien cordialement
    Alain
    • radio-man64
      • radio-man64Le 14/11/2020
      bjr, rien de critique dans ces valeurs: 1er condo chimique= 220µF 450V 2è condo chimique= 47µF 450v entre les deux positifs une résistance de 680 ohms 5Watts cdt
  • LEOTY Philippe
    • 2. LEOTY Philippe Le 11/12/2016
    Bonjour,

    Quel est le type et la valeur du composant qui se trouve juste après les diodes?

    Cordialement.

    Philippe.
    • radio-man64
      • radio-man64Le 12/12/2016
      bsoir, j'avais mis une résistance fusible de 10 ohms 5w ...on peux la remplacer par un fusible de 0,5A
  • LEOTY Philippe
    • 3. LEOTY Philippe Le 11/12/2016
    Bonjour,

    Quelle est la valeur du potentiomètre d'équilibrage du 6v3.
    Cordialement.
    Philippe.
    • radio-man64
      • radio-man64Le 12/12/2016
      bjr, c'est pas critique: entre 200 et 400 ohms!
  • Pierre-Alexandre
    • 4. Pierre-Alexandre Le 13/07/2015
    Salut,
    Dans un ampli une voie je voudrais mettre un EM34.
    L'EM84 de ton montage demande sur la grille des tensions de 0 jusqu'à -22, alors que l'EM34 demande moins, 0 jusqu'à -5V. Qu'elle modif je dois faire par rapport à ton schéma. Merci.
    • radio-man64
      • radio-man64Le 14/07/2015
      bjr, j'ai fait le montage sur mon signal tracer à tubes avec un EM34: http://radioman64.e-monsite.com/pages/mes-constructions/un-signal-tracer-a-tubes.html le potentiomètre de 220k permet d'avoir la sensibilité désirée! cdlt domi64
  • hugues
    super sympa et ça marche bien, un peu de montage quant méme.
    bon suivis a toi.
  • Paquis
    Bonjour,
    Possédant un yaquin mc5881a, je viens de changer les deux vu mètres 6E2 8112 et une lampe est plus faible que l'autre même en inversant les deux. Le vendeur me dit qu'il doit y avoir un potentiomètre à l'intérieur de réglage. Je n'arrive pas à trouver de shema sur internet. À la vue de votre connaissance, pourriez-vous m'éclairer un peu svp ?

    Merci par avance.
    • radio-man64
      • radio-man64Le 07/10/2014
      Bjr, L'oeil magique ressemble a un EM87 ou EM84, il doit etre relié à un circuit de commande comportant un ou deux potentiomètres ajustables! C'est là qu'il faut agir... cdlt Domi64
  • radio-man64
    Bonjour,
    Il existe des centaines de schémas d'amplis a tubes mais avant de commencer il faut voir en premier quelle sont les pièces et le budget dont on dispose:
    La qualité d'un ampli est directement lié a celle des transformateurs de sortie , il y en a à tous les prix (souvent tres cher) cela va fixer un peu le budget de départ!
    Le transfo d'alimentation lui aussi coute cher et va plomber sérieusement le prix final.
    Sur le site de novotone.be il y a de nombreuses réalisations chiffrées en prix de revient cela permet une première approche!
    Pour ma part vous trouverez prochainement une réalisation d'ampli à tubes de 2 x 12W avec des tubes EL84 et des transfos AUDAX TU101...!
    Cdlt
    Domi64
  • Foutel
    • 8. Foutel Le 09/06/2012
    Félicitations pour votre site et surtout vos réalisations...
    C'est Denis F6GKQ qui m'a indiqué votre excellent travail!
    73 Philippejavascript:void(0);
