BOITIERS CIT-ALCATEL

Lors du dernier sauvetage de matériel il y en avais une pleine remorque prête à partir à la déchetterie:

Il s'agit de boitiers d'instrumentation d'origine "CIT-ALCATEL" :

Plusieurs modèles, plusieurs tailles, certains étaient vides, d'autres avec les composants d'origine et d'autres enfin avaient servi de support à des montages électroniques variés:

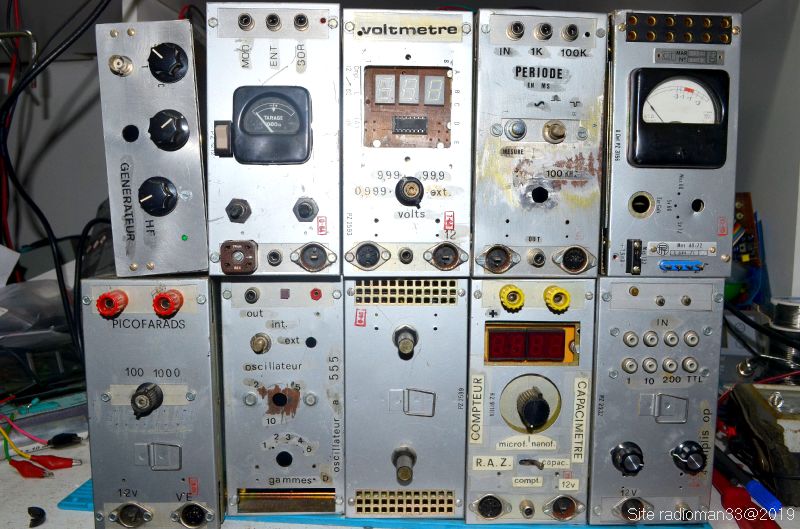

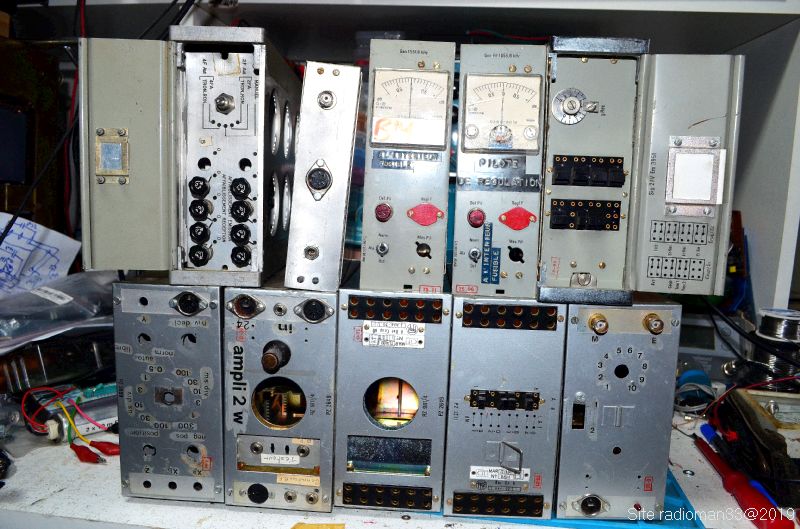

Dsc 247Dsc 265On remarquera que 2 boîtiers ont un volet de fermeture:

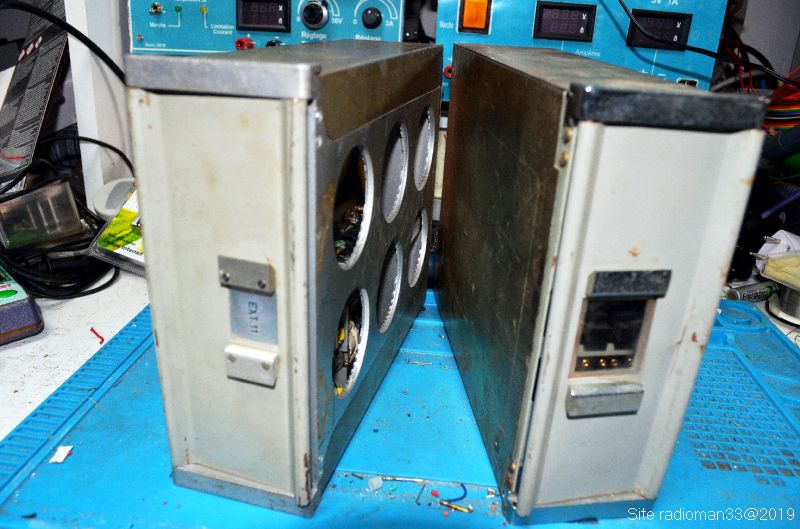

Dsc 207Dsc 209

Le premier travail a été de les nettoyer, puis de les vider de leurs composants principaux de façon à ce qu'ils soient réutilisables facilement.

Ce système est un vrai "meccano" où tous les éléments sont compatibles entre eux!

Voyons de plus près comment ils sont fait:

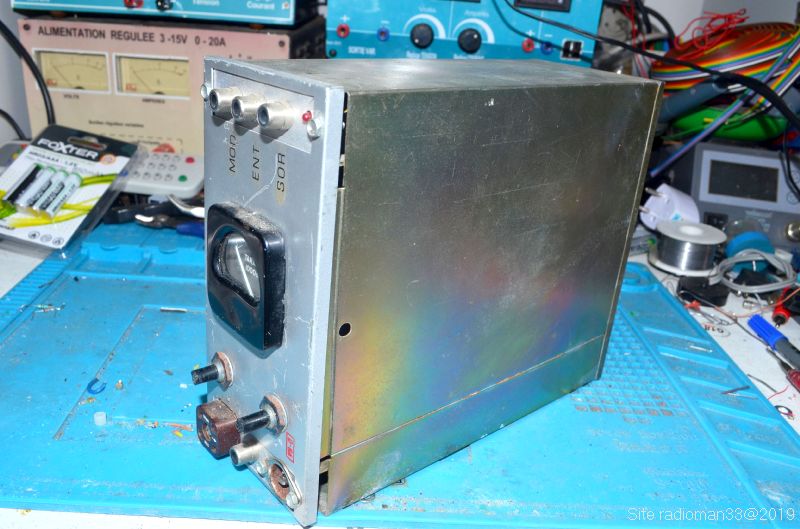

Dsc 2492 vis a défaire et l'enveloppe métallique coulisse sans jeu et dégage un tiroir support:

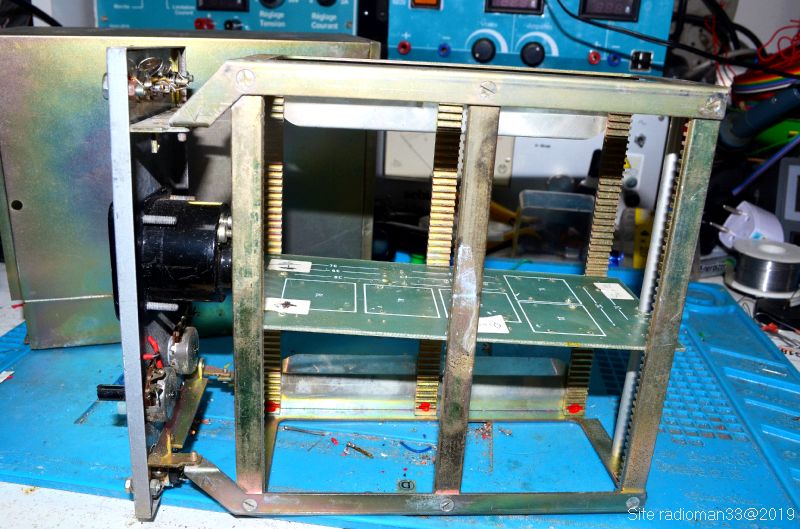

Dsc 250

Tiroir en tôle épaisse (1mm) dans lequel des encoches permettent de glisser des éléments: plaque de circuit imprimé ou plaque de support ou de blindage.

Devant la façade est fixée par 4 vis dont 2 ont le pas de vis ouvert pour pouvoir la faire pivoter simplement en desserant légèrement les vis

Dsc 256Sur la face avant les parties hautes et basses sont conçues pour être interchangeables.

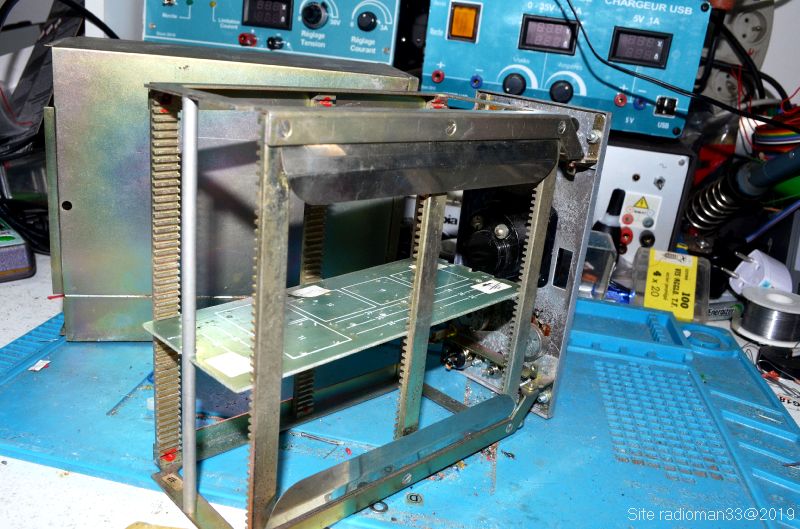

Dsc 0251

A l'arrière tout comme à l'avant il est possible de monter une tringle de blocage des circuits positionnés dans les glissières.

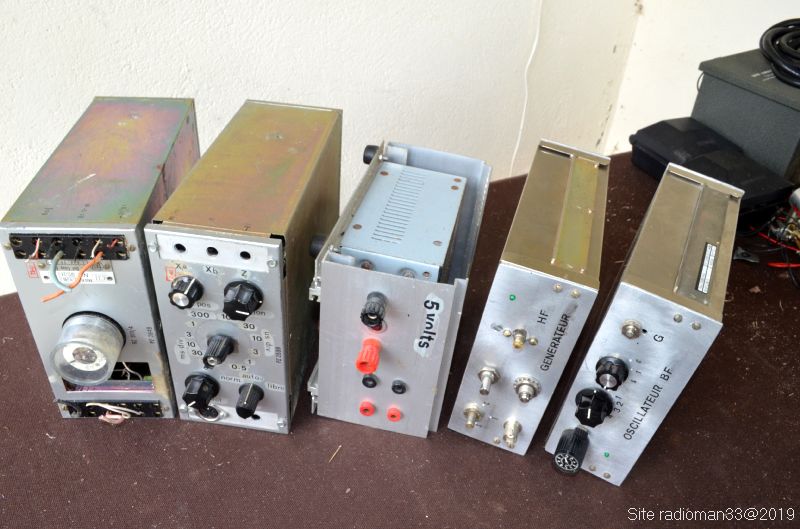

Certains boitiers sont plus étroits Dsc 205

c'est les deux à droite et le système de fermeture est fait par deux toles emboîtées!

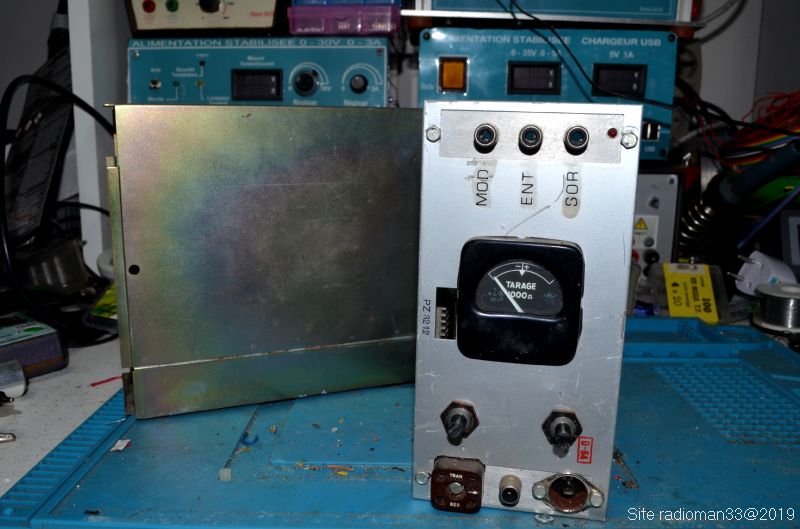

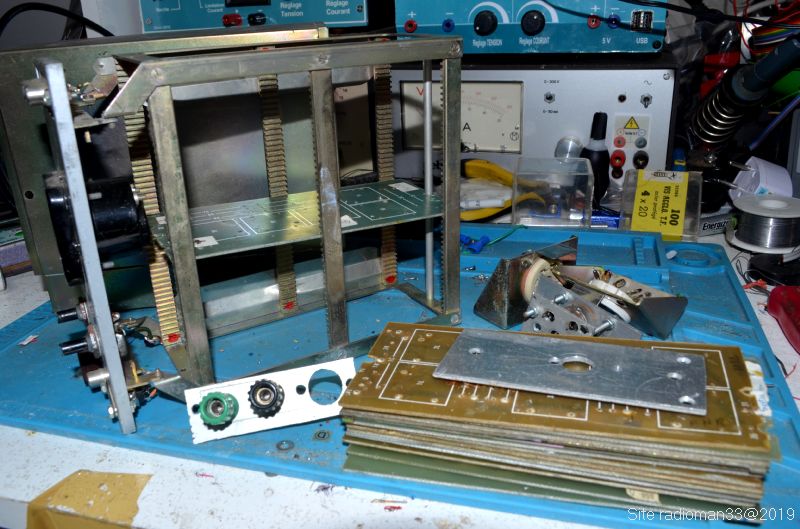

Comme on le vois des montages variés ont été réalisés dans ces boitiers particulièrement robustesDsc 259Après démontage j'ai nettoyé et récupéré quelques plaques de circuit époxy qui peuvent ainsi servir de support (ou de gabarit) à des réalisations futures:

Dsc 263

Prochainement je vous proposerais une réalisation personnelle montée dans un de ces boîtiers...
