La prise "PICK-UP" des postes de TSF

Beaucoup de postes de TSF sont équipés d'une prise "PICK-UP".

A quoi sert cette prise, que peut on y brancher, avec quel cordon??

Ce petit article va essayer d'y répondre.

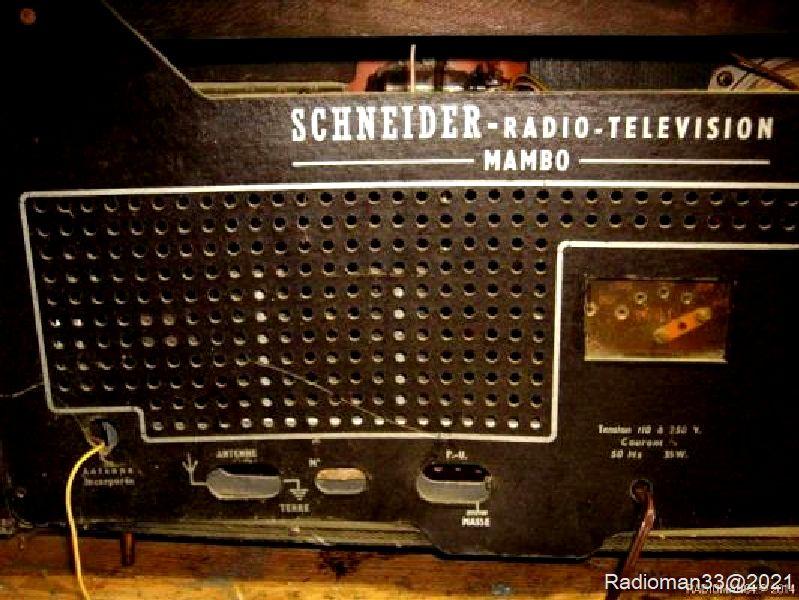

Ou se trouve-t-elle??Imgp0008 5Elle est en général à l'arrière du poste sur la partie centrale :

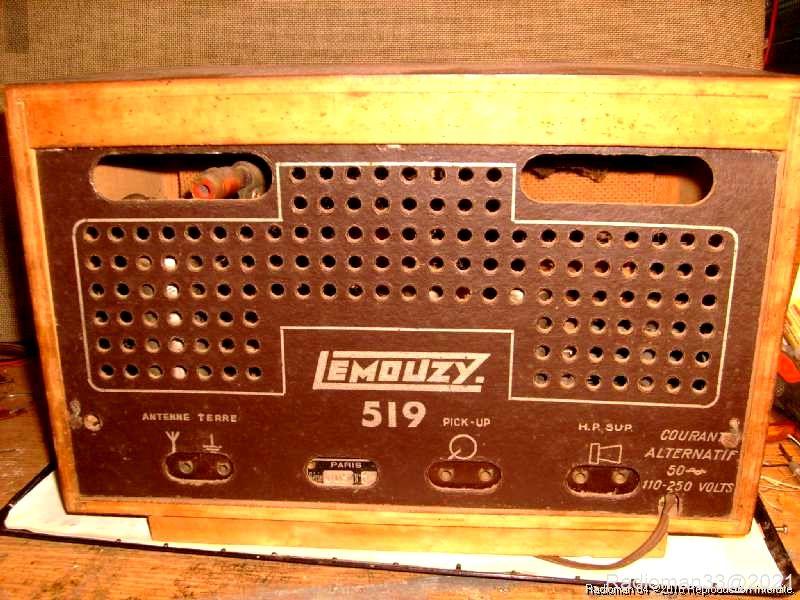

S7300589 3Le symbole pick-up est parfois la seule indication (le rond avec un trait en diagonale).

À quoi sert cette prise??

Autrefois il existait des platines de tourne-disque sans amplificateur avec un cordon terminé par deux fiches bananes :

Ces fiches se branchent dans la prise "pick-up" et en commutant le poste sur cette fonction on pouvait ainsi écouter les disques vinyles.

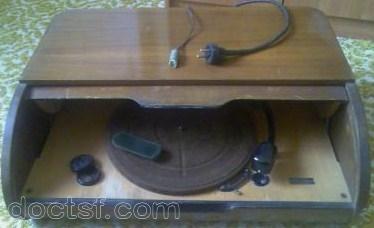

Radio select phono electrique i66393m1Tesla s 07 i55759m1(photos doctsf)

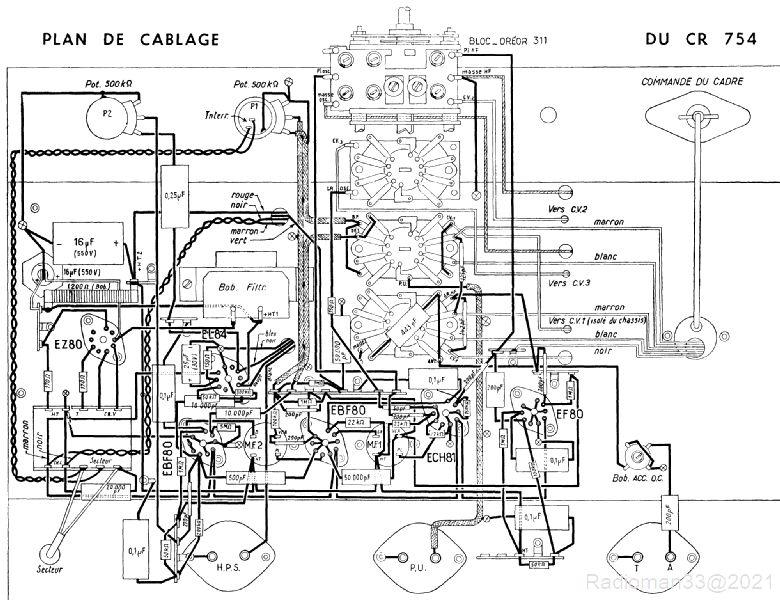

À l'intérieur du poste cette prise est reliée directement a l'entrée de l'amplificateur basse fréquence souvent à travers un commutateur ou un contact du clavier à touche.Cr 754

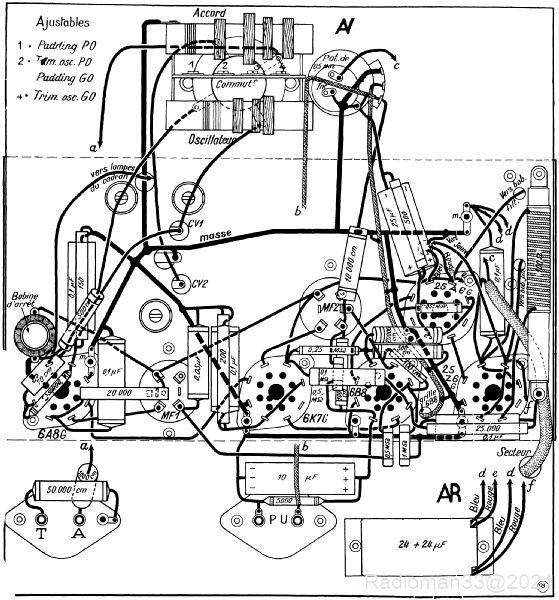

À noter que sur les postes très anciens (années 30) elle était branchée en parallèle sur le potentiomètre de volume obligeant à débrancher l'antenne du poste pour éviter les interférences avec la partie radio!Universel 39 Cette prise a servi également à brancher d'autres sources de modulation comme un tuner FM ou un magnétophone à bandes.



De nos jours pour tous les amateurs qui restaurent des postes elle permet des "adjonctions" intéressantes :

A plusieurs reprises je vous ai montré les différentes options possibles :

Branchement d'un baladeur MP3 (ou d'un lecteur CD)

BALADEUR MP3 SUR P.U

Branchement d'un module Chinois (désormais bien connu)

Montage module FM/USB/BLUETOOT

Branchement d'une clef "Bluetooth".

Tous ces branchements se font par l'intermédiaire d'un cordon qu'il va falloir fabriquer.

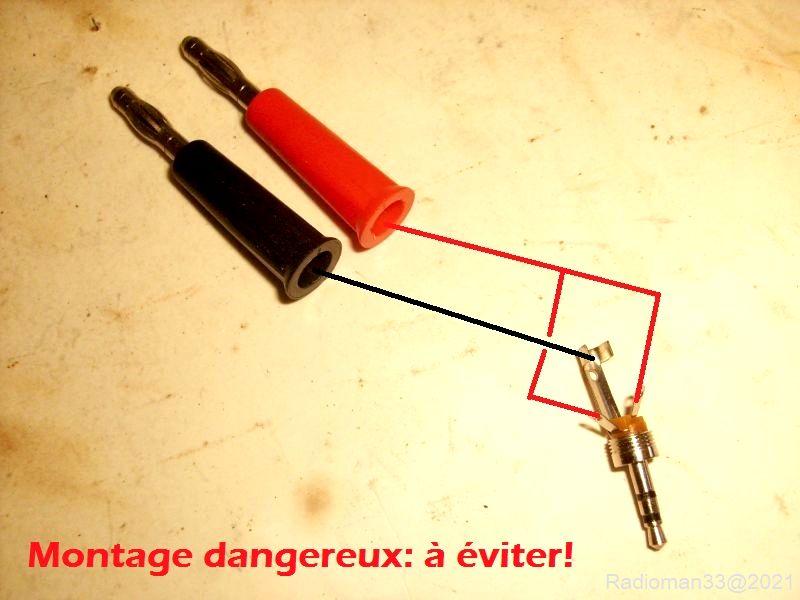

II est déconseillé de faire un branchement direct , comme ce schéma vu sur un site "amateur!"S7300630 1

Ça va fonctionner mais avec un risque certain pour l'appareil car non seulement on fait un court-circuit entre les deux sorties de l'ampli du baladeur, mais en plus on a aucune isolation électrique entre les deux appareils.

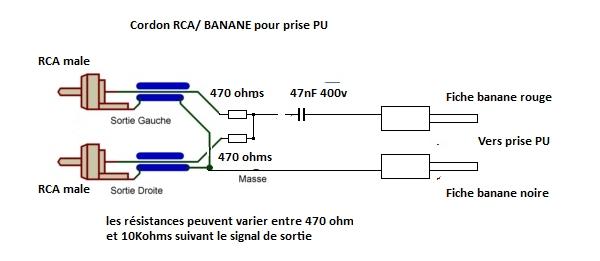

Il y a bientôt 10 ans j'avais proposé de réaliser ce montage qui est déjà plus logique :

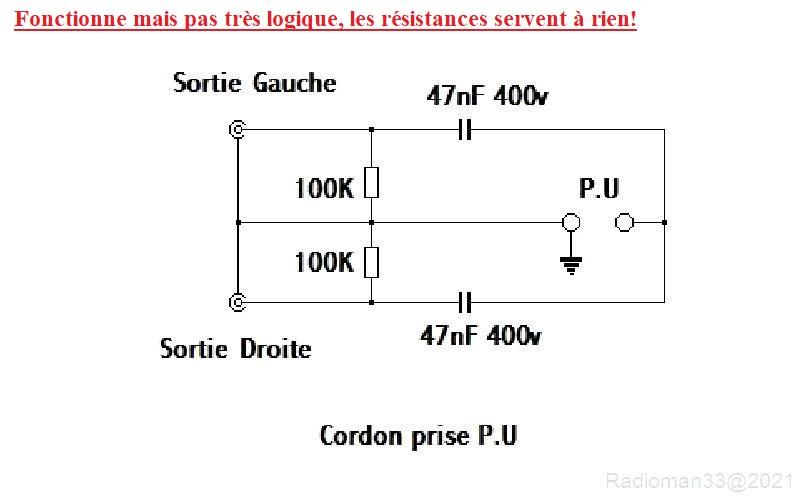

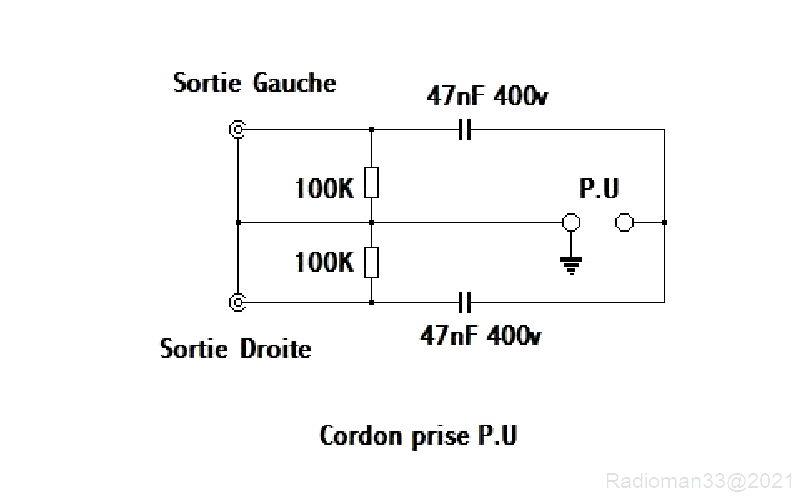

Cordon pu 1Pris sur le site "tsf resto" je l'ai testé et il fonctionne.

En y réfléchissant un peu on peut l'améliorer car nous avons 3 paramètres à contrôler :

1- l'addition des deux canaux stéréo pour en faire un signal mono

2- un réglage des niveaux entre la source et le poste de tsf

3- une isolation entre les circuits car certains postes ont le châssis relié à un pôle du secteur .

A ce sujet il n'est pas rare que le châssis d'un poste à lampes soit porté à un potentiel dangereux :

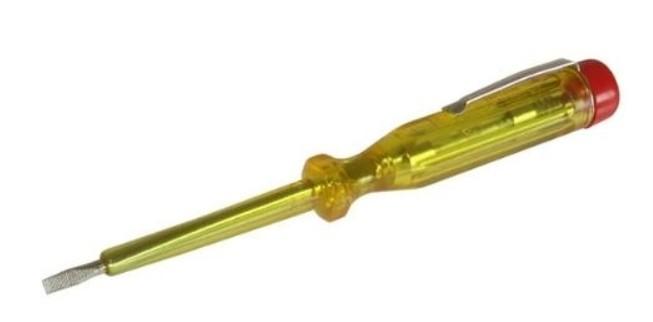

On peut s'en rendre compte facilement avec un tournevis testeur :

Si en touchant le châssis avec la pointe du tournevis testeur (le doigt sur la partie métallique a l'arrière du tournevis):

la lampe au néon intégrée s'allume => DANGER!

Testeur de phase



En plus des postes dits "Tous-courants" il y a souvent des fuites dues à des défauts d'isolement ou des condensateurs

défectueux.

Une précision importante : Les schémas ci-dessous ont été réalisés et testés sur plusieurs configurations différentes:

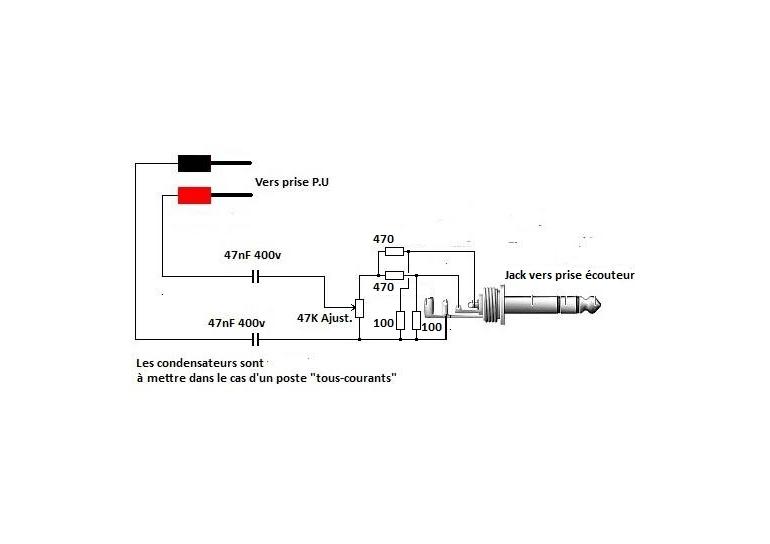

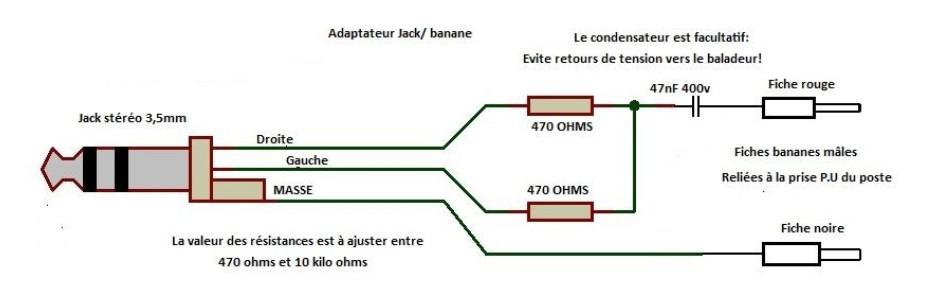

Voici donc un premier schéma :Jack banane

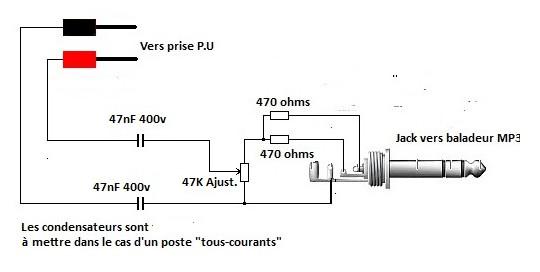

Et un second avec réglage de niveau:

Sans transfo

On remarque en premier un "additionneur" de tension : résistances de 470 ohms en série avec les sorties droite et gauche.

et un réglage du niveau de sortie avec une résistance ajustable de 47K Ohms (on peut aller jusqu'à 100k)

Un ou deux condensateurs de 47nF 400 V évitent un retour de tension vers l'appareil source.

On peut encore faire mieux :

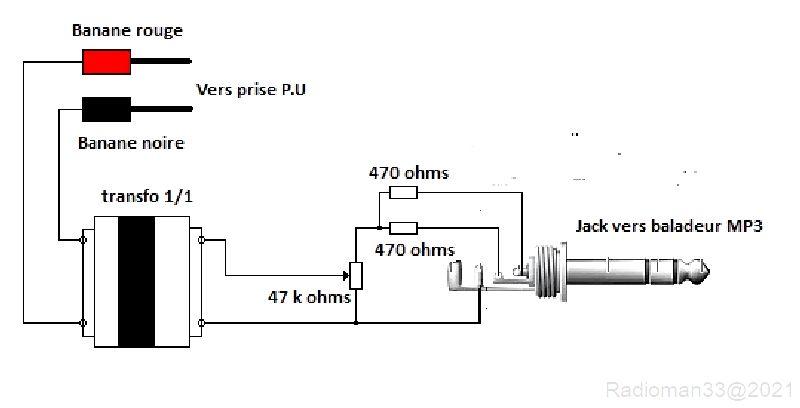

Adaptateur luxeIci, plus de condensateur mais un transformateur d'isolement rapport 1/1 qui permet un branchement sur la prise "pick-up" en toute sécurité.

Le transformateur d'isolement peux être récupéré dans un répondeur ou un téléphone ancien, on le trouve aussi sur Ebay pour un prix ridicule :

On pourra aussi utiliser un transfo driver de poste à transistors des années 60 et dans ce cas le schéma devient :

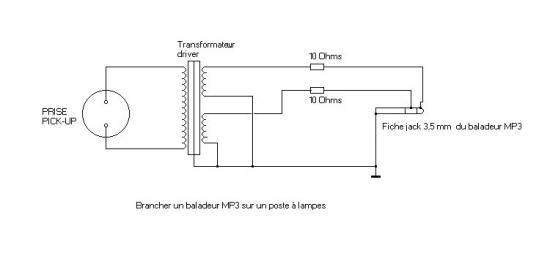

Baladeur v2 1

C'est le schéma du "dock" monté il y a bientôt 10 ans...

Suivant le cas la prise jack peut être remplacée par une prise DIN :

Audiophonics cable din 5 broches vers rca stereo cuivre ofc plaque or 1m 1

ou bien toute autre prise : jack 6,35, prise RCA, etc.



Enfin l'ensemble pourra être monté dans un tube en plastique (tube de médicament) :

E0780e0d347f772a21894bf1e14efe47df19c581Ce branchement va permettre d'écouter sur nos vieux postes les musiques stockées sur des supports "modernes" et cela sans aucune modification du poste.

En conclusion :

Cela fait des années que ce sujet est ouvert à la discussion !
Donc :
- Si la source est un pick-up (cellule stéréo) on peut sans risque relier les deux canaux ensemble.


- Si la source est un circuit électronique moderne (dont la plupart du temps tu n’as pas le schéma) la prudence élémentaire est de rajouter 2 résistances de protection en sortie.


Cela ne changera rien au son: on est bien d’accord, mais va éviter un bouclage des sorties qui va les endommager à plus ou moins brève échéance.
Un réglage de niveau peux être aussi intéressant afin de ne pas saturer l’ampli du poste, car certaines prises P.U attaquent directement le tube comme on l'a vu en début d'article !

Tout cela est proposé de manière indicative, chacun fera le cordon comme il le souhaite et cela fonctionnera toujours, mais plus ou moins bien et avec plus ou moins de risques pour l’appareil source !





Date de dernière mise à jour : 05/06/2021
