L'ensemble émetteur et récepteur AN/GRC-9

Une vieille connaissance !

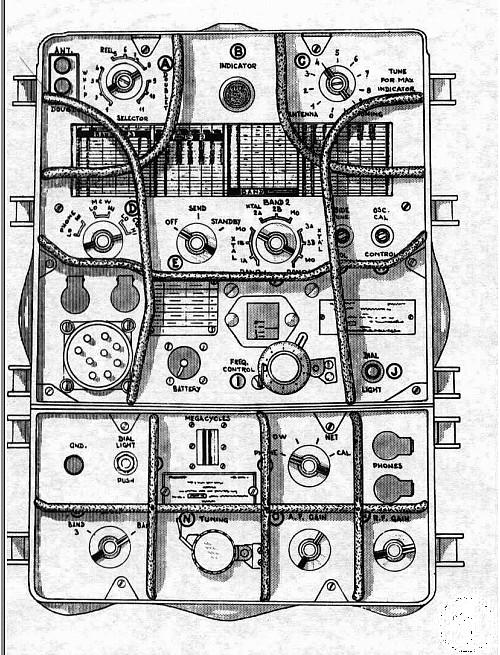

Angrc9J'ai eu la chance de pouvoir m'en procurer un avec quelques accessoires, aussi on va le découvrir ensemble !

Mais de quoi s'agit-il ?

Le AN/GRC-9 ou AN/G.R.C.9 ou ANGRC9 (AN : ensemble - G : emploi général - R - radio - C : émetteur-récepteur selon le Joint Electronics Type Designation System) est un émetteur-récepteur à modulation d’amplitude militaire de conception américaine.

L'émetteur et le récepteur eux-mêmes sont nommés RT-77. Il est surnommé Angry Nine(Neuf en colère) aux États-Unis.

Historique

Remplaçant les postes SCR-284 (en) et SCR-694 (en) de la Seconde Guerre mondiale, elle est la première radio à ondes courtes introduite dans l’OTAN.

Ce n'est pas un émetteur-récepteur, l'émetteur et le récepteur sont construits dans des modules séparés et doivent être réglés séparément.

Il est utilisé de la fin des années 1940 jusqu’aux années 1970 dans les forces armées occidentales et équipés par les États-Unis, voir en réserve jusqu’au début des années 1990, et encore, dans les années 2010, par des radioamateurs à travers le monde.

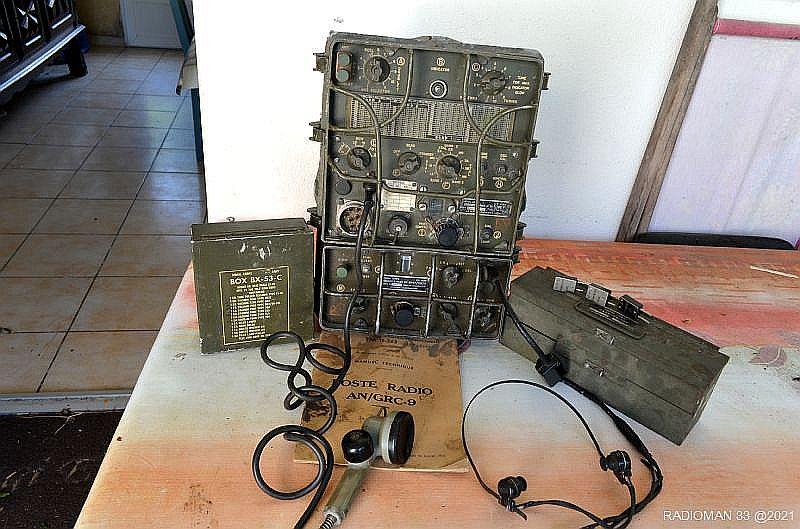

Voici une photo du matériel dont je dispose :



Dsc 0067 dxo

On a donc un ensemble émetteur + récepteur monté dans un boitier métallique, il manque le couvercle étanche prévu pour le transport.

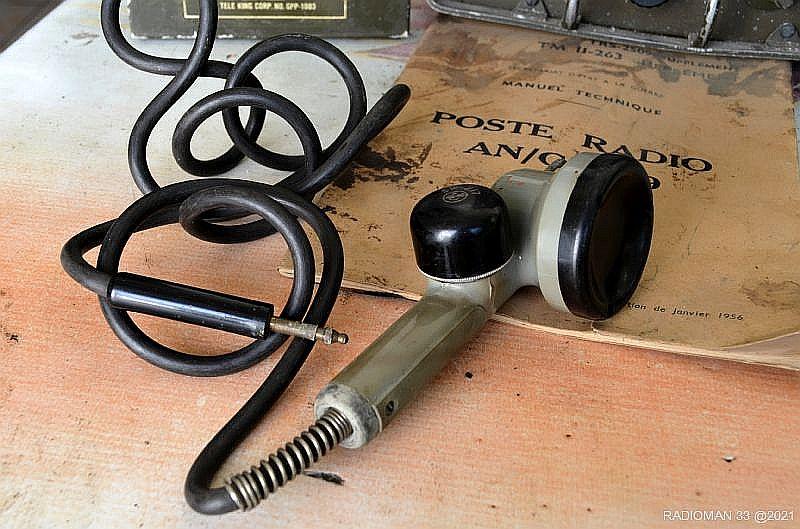

En accessoires j’ai le micro T17 d'origine :

Dsc 0083 dxoLe gros bouton sur le côté (push to talk) permet de passer en émission !

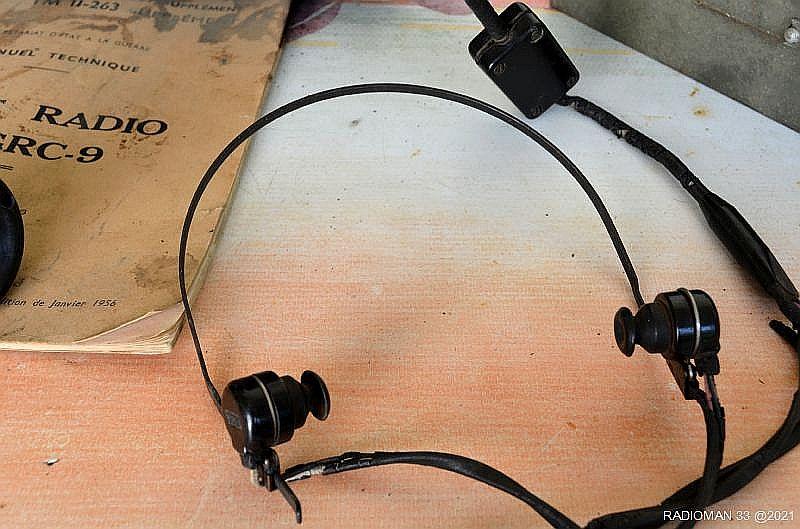

J’ai aussi le casque d'écoute HS30 (le câble est en mauvais état) qui se branche sur le récepteur :

Dsc 0085 dxo

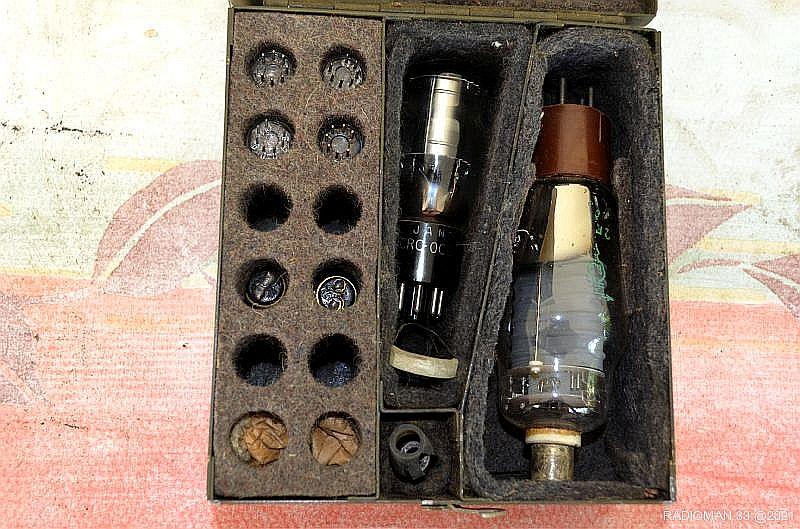

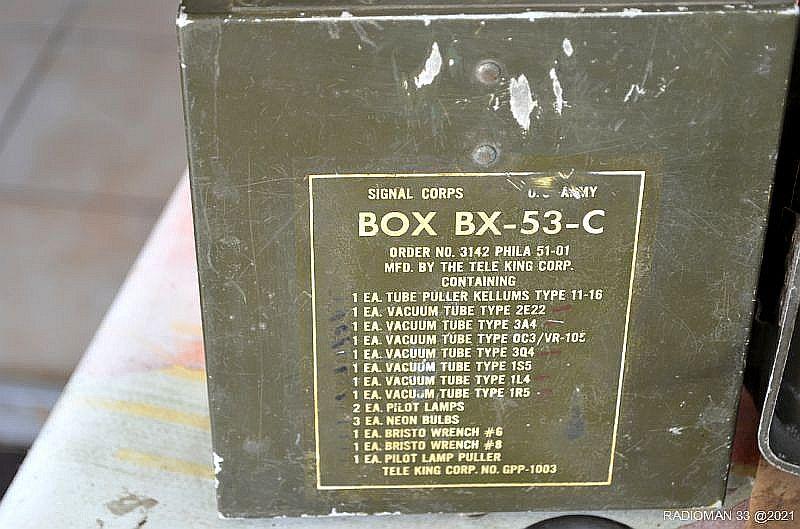

Voici aussi la boite de maintenance BX 53C dans laquelle se trouve un jeu de tubes de rechange et divers outils : Dsc 0075 dxoDsc 0093 dxo

Remarquez le superbe tube d'émission type 2E22.

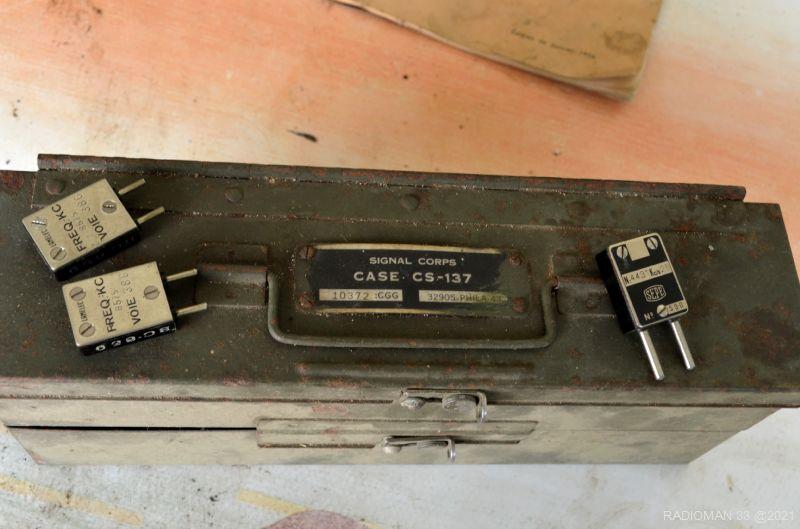

J'ai également la boite de quartz CS137 avec quelques quartz :

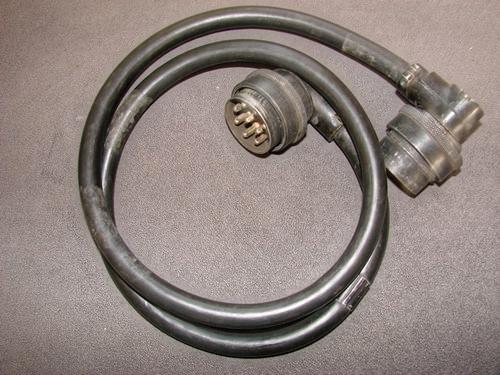

Dsc 0097 dxoIl me manque évidemment des éléments à commencer par le cordon d'alimentation qui se branche d'une part sur l'émetteur et d'autre part sur les diverses alimentations prévues pour cet appareil:21bknxy dxoSi vous avez ce cordon à vendre (à prix raisonnable : contactez-moi !

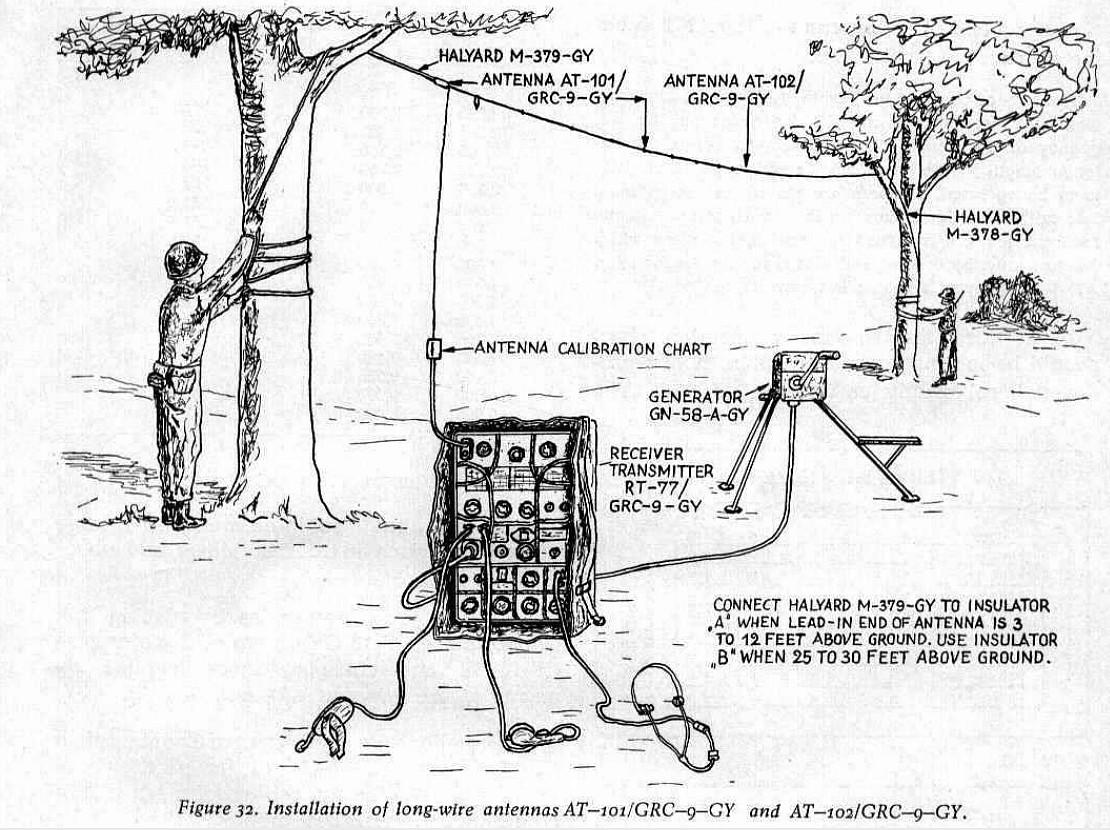

Grc9 01Voici un exemple d'installation de l'ensemble en campagne avec antenne filaire et génératrice GN58 à manivelle.

De nombreuses sources d'alimentation ont été prévues pour cet appareil :

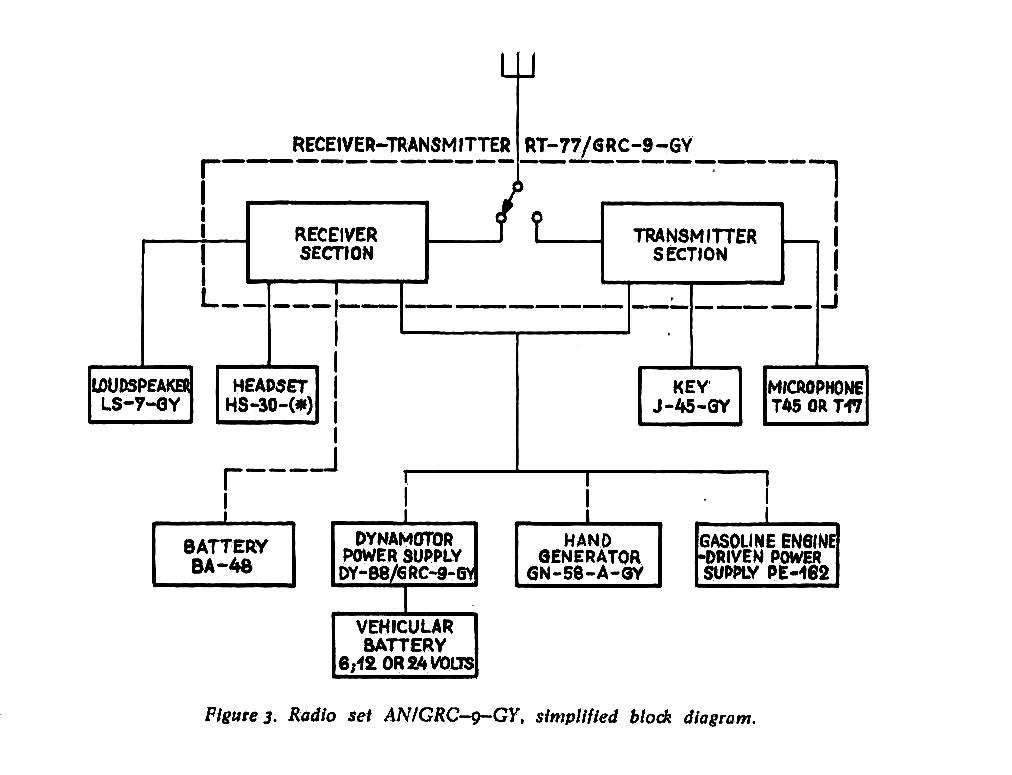

Bloc diagram alims

Tout d'abord il peut fonctionner en réception sur un boitier pile type BA48 qui fournit la haute tension et le chauffage filaments pour le récepteur !

Elle se branche dans la prise "Battery".

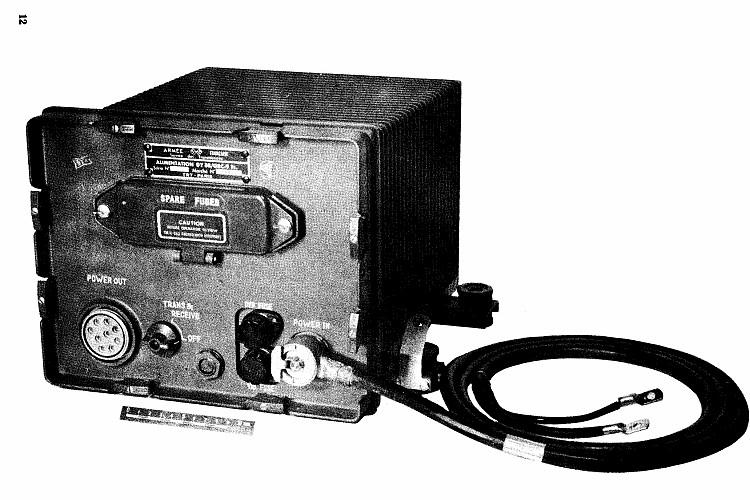

Sur véhicule on utilisera le bloc d'alimentation GY88 Qui utilise un "Dynamotor" pour produire les différentes tensions nécessaires a l'émetteur et au récepteur:

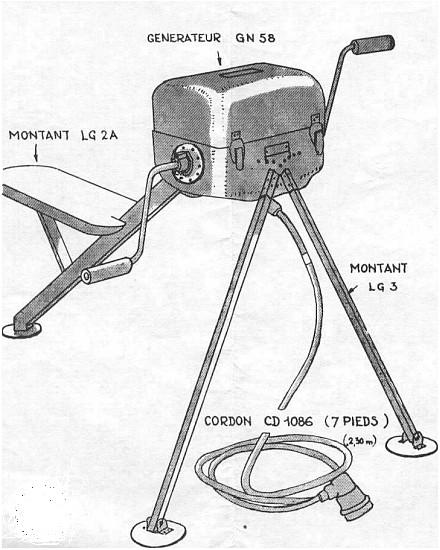

Elle se branche dans la grosse prise en façade à l'aide du cordon évoqué ci-dessus.Alim batterie 1 La génératrice à main GN58 permet d’alimenter le poste en rase campagne :

Generatrice gn58Enfin pour les usages en station fixe le groupe électrogène PE162 sera utilisé !

Caractéristiques techniques:



Il fonctionne en modulation d’amplitude et il peut être employé en station fixe à terre, ou en station mobile

 Installée sur véhicule (Jeep, Dodge, Command Car).

Il peut fonctionner à l’émission et en réception en radiophonie ou en radiotélégraphie, soit en

ondes entretenues pures( CW), soit en ondes entretenues modulées (MCW).

La gamme d’émission et de réception du poste va de 2 à 12 MHz. Cette gamme de fréquences est divisée en trois bandes :

•             bande 1 : de 6,6 à 12 MHz ;

•             bande 2 : de 3,6 à 6,6 MHz ;

•             bande 3 : de 2 à 3,6 MHz.

L’oscillateur de l’émetteur peut être accordé manuellement sur la fréquence du réseau ou être piloté par quartz.

On peut disposer de six canaux pilotés par quartz : deux dans chaque bande.

 Un oscillateur d’étalonnage à quartz de 200 kHz est installé au récepteur.

A terre ou installé sur véhicule, on utilise une antenne fouet de 5 brins (4,50m). Pour augmenter la portée,

 on pourra utiliser, en cas d’installation permanente ou semi-permanente, une antenne unifilaire

 ou une antenne doublet.

Le récepteur

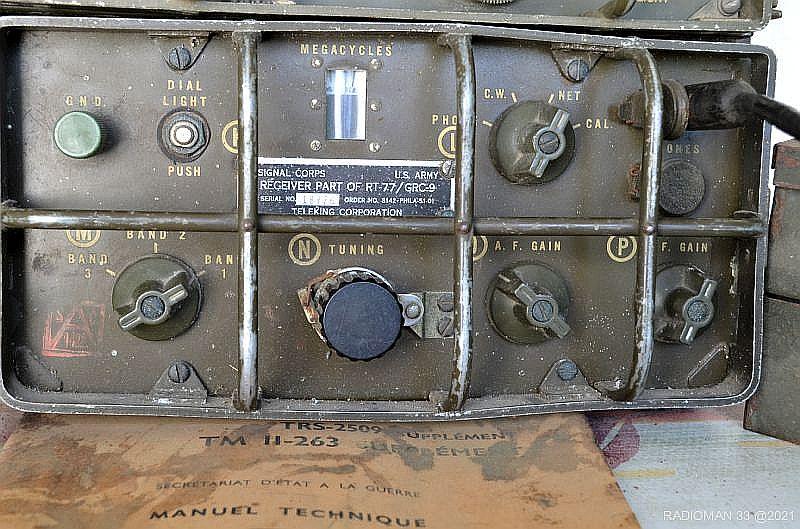

Dsc 0078 dxoIl est situé dans la partie basse du coffret et il est relié à l'émetteur (a l'arrière) par un câble multiconducteurs.

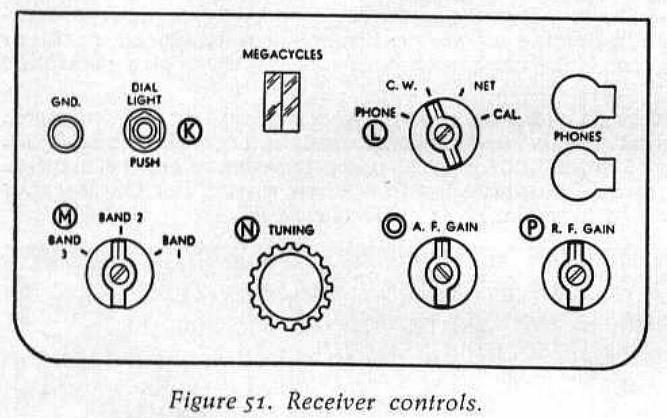

Il y a un minimum de commandes afin de simplifier son utilisation :

En bas de gauche à droite :

Le commutateur de bandes/ Le bouton de recherche des stations/ le gain HF / le volume de sortie

Au-dessus

Une borne "terre" / le bouton d'éclairage du cadran / le cadran des stations / Le commutateur des différents modes d'écoute.

À noter la position "Cal" qui active un oscillateur à quartz pour calibrer le cadran, et la position "Net" qui permet le calage précis sur l’émetteur.

Enfin sur le côté : deux prises casques avec des bouchons étanches.

Le récepteur est équipé de tubes "batterie" chauffés en 1,4 V et la haute tension nécessaire est de 105 V

Rx



L'émetteur

C'est le boitier supérieur, relié au récepteur par un câble multiconducteurs car il possède sur sa façade toutes les prises d'alimentation.

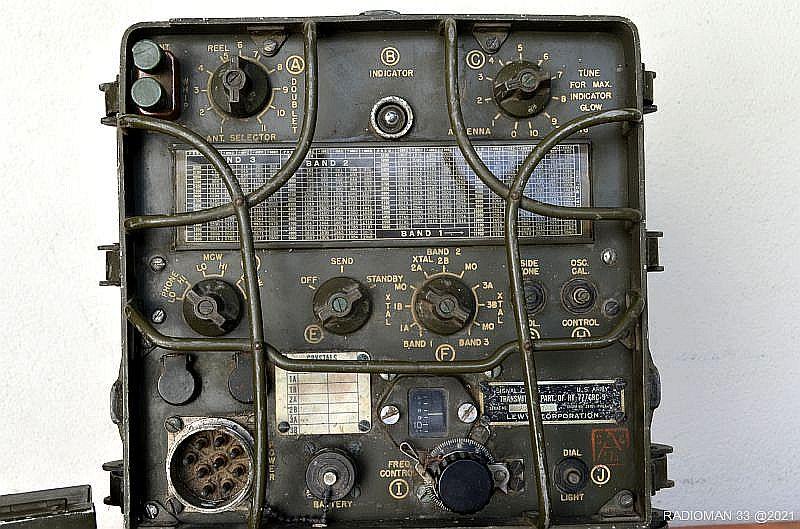

On va y trouver de haut en bas:

Dsc 0081 dxo

Le sélecteur de type d'antenne/un voyant de niveau hF/Un bouton d'accord antenne.

Un grand tableau de calibrage en fonction de la fréquence utilisée

Un bouton de type d’émission et puissance/Un bouton arrêt-émission -attente/Un sélecteur de bande d'émission/2 réglages Tone et calibrage

Les prises jack: manipulateur-micro/ le cadran de la fréquence d'émission

Les prises d'alimentation/le bouton de réglage d'émission/ le bouton d'éclairage cadran

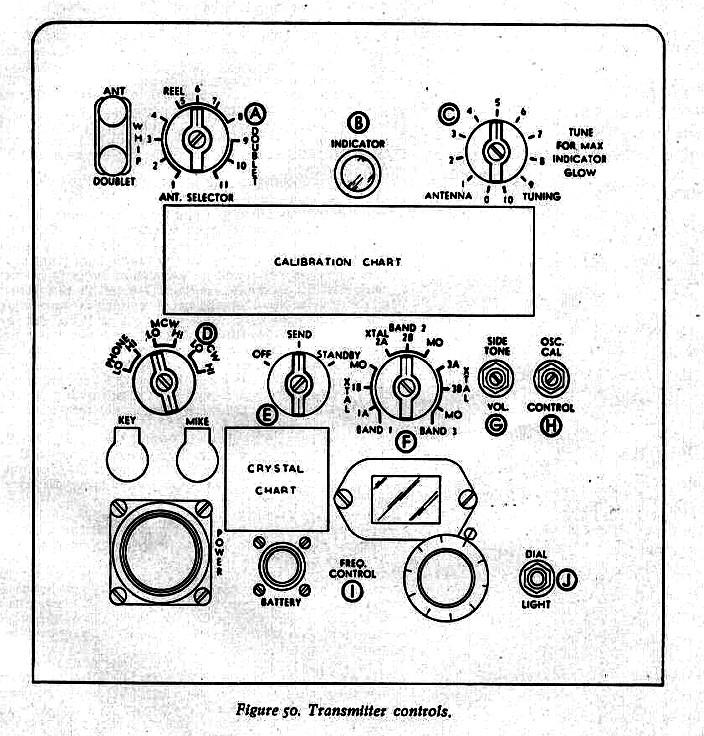

Emetteur commandes

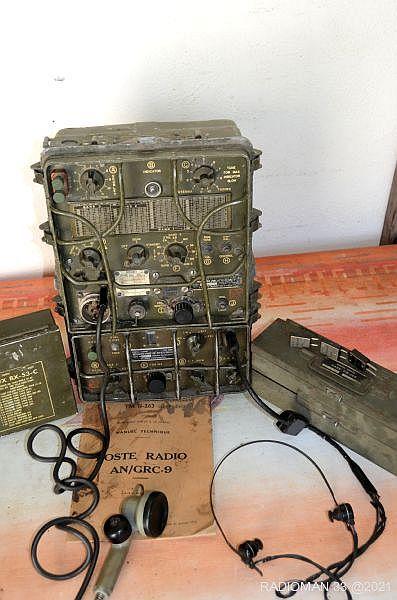

Tout a été calculé pour une mise en œuvre facile de l'appareil dans des conditions parfois hasardeuses...Dsc 0071 dxo

De nombreux radioamateurs s'intéressent encore a cet ensemble qui on s’en doute bien est totalement dépassé, mais quel plaisir pour certains de retrouver "l’émission à l’ancienne" !

Je me suis inspiré de nombreuses documentations disponibles sur le net pour rédiger cet article :Les dessins et quelques photos en font partie ...



Remise en service du récepteur RT77



Comme on vient de le voir l'appareil offre peu d’intérêt pour une utilisation "en l'état" !

La partie réception montée dans un châssis indépendant peut intéresser l’amateur, car elle constitue à elle seule un sympathique petit récepteur ondes courtes qui reçois de 2 à 12 MHz en trois bandes !

Dsc 0352

Vues de dessus et de dessous :

Dsc 0347Dsc 0351

et une vue arrière avec le connecteur multibroche qui le relie à l’émetteur :

Dsc 414

Justement, son précédent propriétaire l’avait bien compris et il avait réalisé un petit coffret sympa avec quelques plaques d’aluminium :

Dsc 415

Voici donc notre récepteur débarrassé de sa grille de protection et fixé à l’aide de deux équerres dans un boitier en alu !

L’ensemble est un peu "rustique", il va falloir maintenant réaliser une alimentation pour le faire fonctionner de manière autonome !

Pour l’instant l’arrière se présente ainsi :

Dsc 416

Une plaque de circuit époxy a été rajouté et on aperçoit les broches de branchement du poste :

Reste à identifier tout ça !



À suivre!
