Transistor SONOLOR JERK

J'ai trouvé ce poste sur un vide-grenier !

Il était tellement sale et recouvert d'une couche agglomérée de graisse et de poussière que l'on voyait plus le cadran...

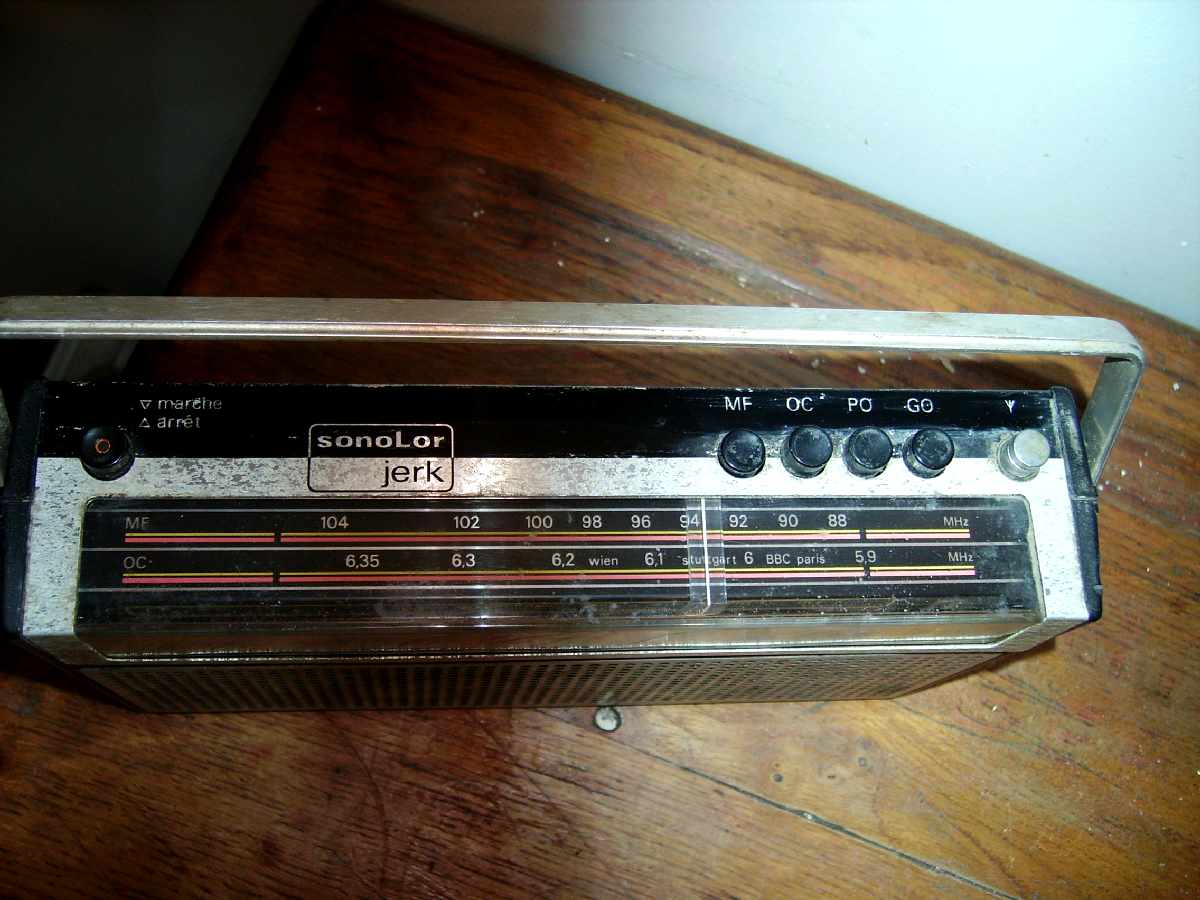

Après une bonne heure de nettoyage intensif j'ai pu enfin vous le présnter en photo!

Il s'agit d'un poste a transistors SONOLOR modèle "JERK" qui doit dater de la fin des années 70 ?

Il a 4 gammes d'ondes: PO/GO/OC/FM

La gamme FM fait 88-104 Mhz...c'est un peu juste mais bon c'est ce qui se faisait à l'époque avant l'arrivée des radios libres.

L'antenne télescopique est en très bon état...elle a pas du servir souvent!

La gamme OC est en réalité une "bande étalée" de 5,9 à 6,35 Mhz ou il y a beaucoup de radios étrangères que l'on peux écouter surtout le soir.

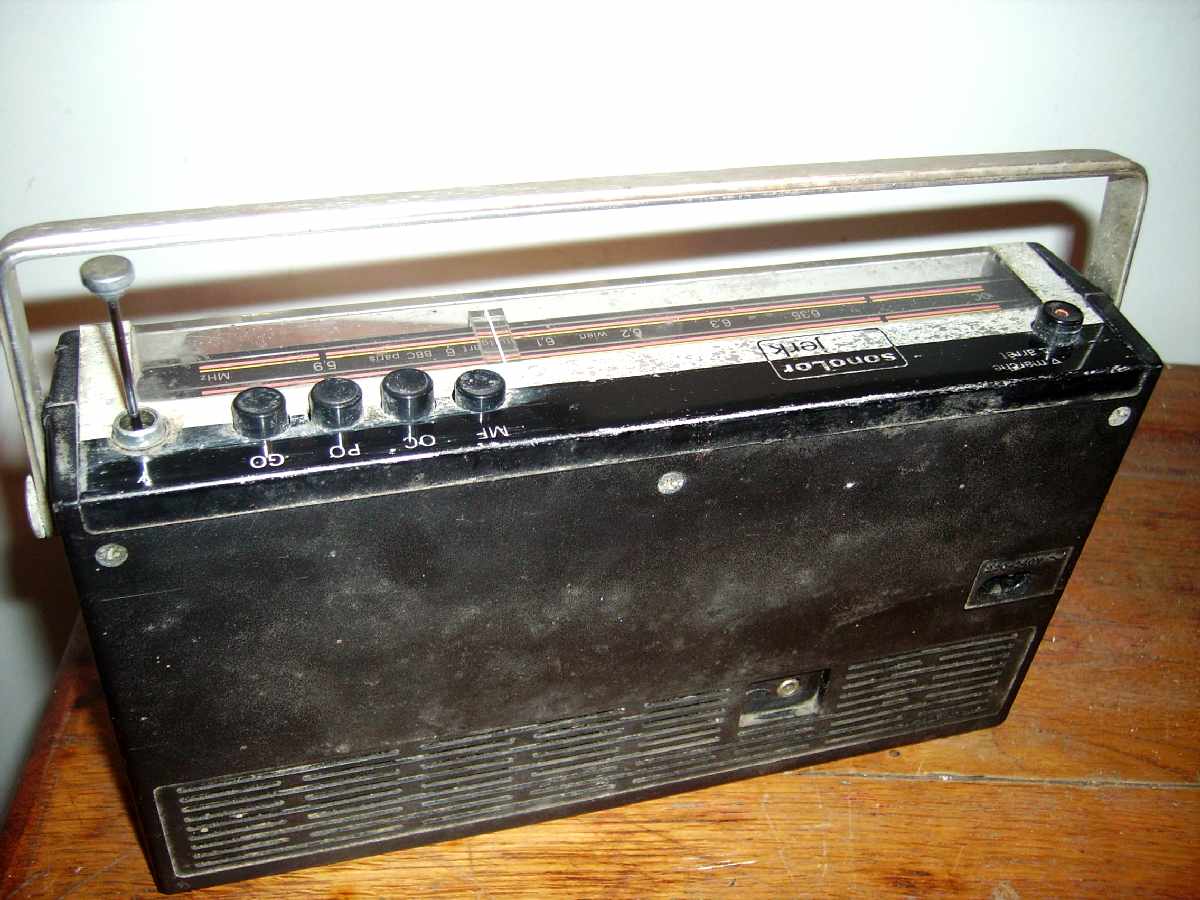

Il fonctionne sur piles et sur secteur...Sur piles j'ai extirpé du coupleur piles un jeu de piles ....

Je dirais plutot un bloc de "rouille" et je peux désoxyder ce qui reste des ressorts piles!Un peu de dégrippant sera indispensable pour ouvrir l'appareil car les vis sont très oxydées.

Au passage j'ai remarqué une petite étiquette dans la trappe piles: "Made in Malaysia": Ce serais donc un SONOLOR aux yeux bridés, l'ouverture du boitier va confirmer cette supposition!

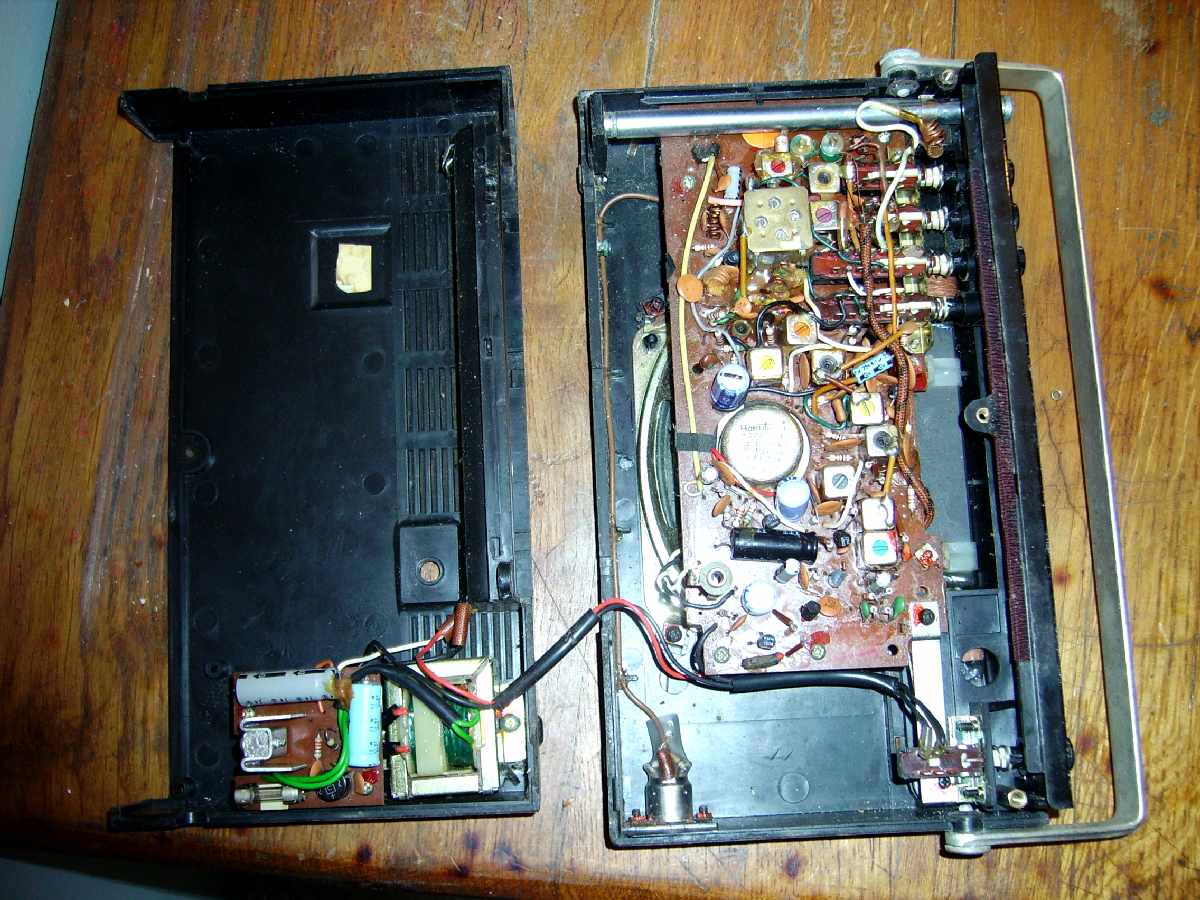

On reconnait bien la fabrication asiatique, avec ses composants spécifiques et fils dans tous les sens.

Il possède sur le coté une prise Din 5 broches: "enregistrement"...

Elle est branchée directement aux bornes du potentiomètre de volume: cette prise servait à l'époque pour brancher un minicassette afin d'enregistrer les succès du hit-parade!

Un interrupteur séparé permet la mise en route avec commutation de l'alimentation secteur.

L'alim secteur est elle montée dans le couvercle, elle est régulée et il y a "surprise" même un fusible de protection.

le cordon secteur est un modèle standard à 2 trous.

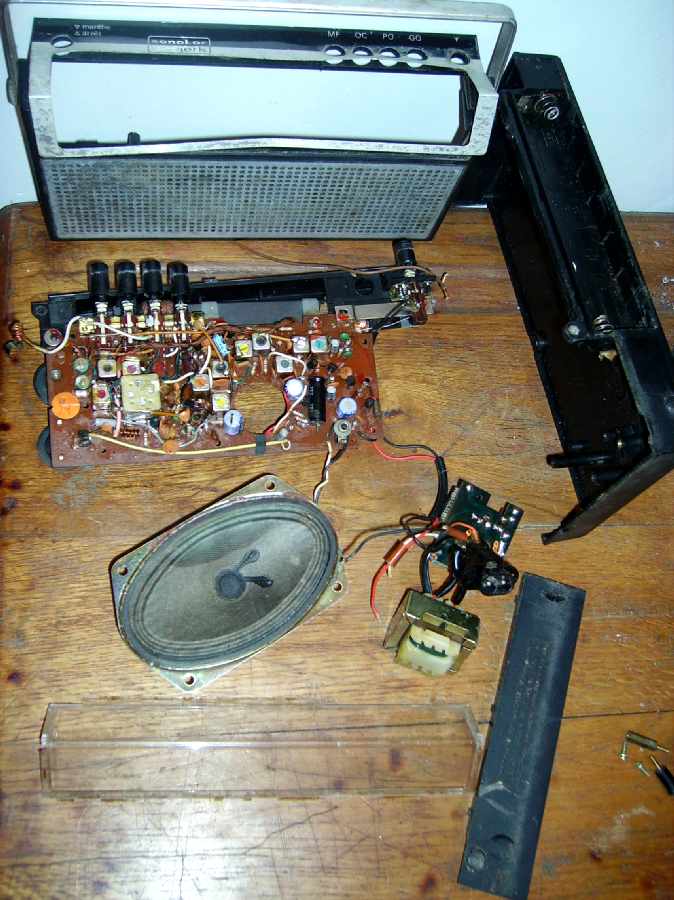

J'ai donc continué le démontage:et quelques minutes plus tard le poste est en pièces détachées sur la table.

le haut-parleur est un petit elliptique: On est loin des grands 12 x 19 des postes des années 60!

il est taché par la graisse mais il est en bon état.

J'en ai profité pour faire un essai sur table et...le poste fonctionne après avoir changé les 2 chimiques de l'alim.

Dommage que la bande FM s'arrête un peu tôt, en PO/GO/OC la sensibilité est bonne .

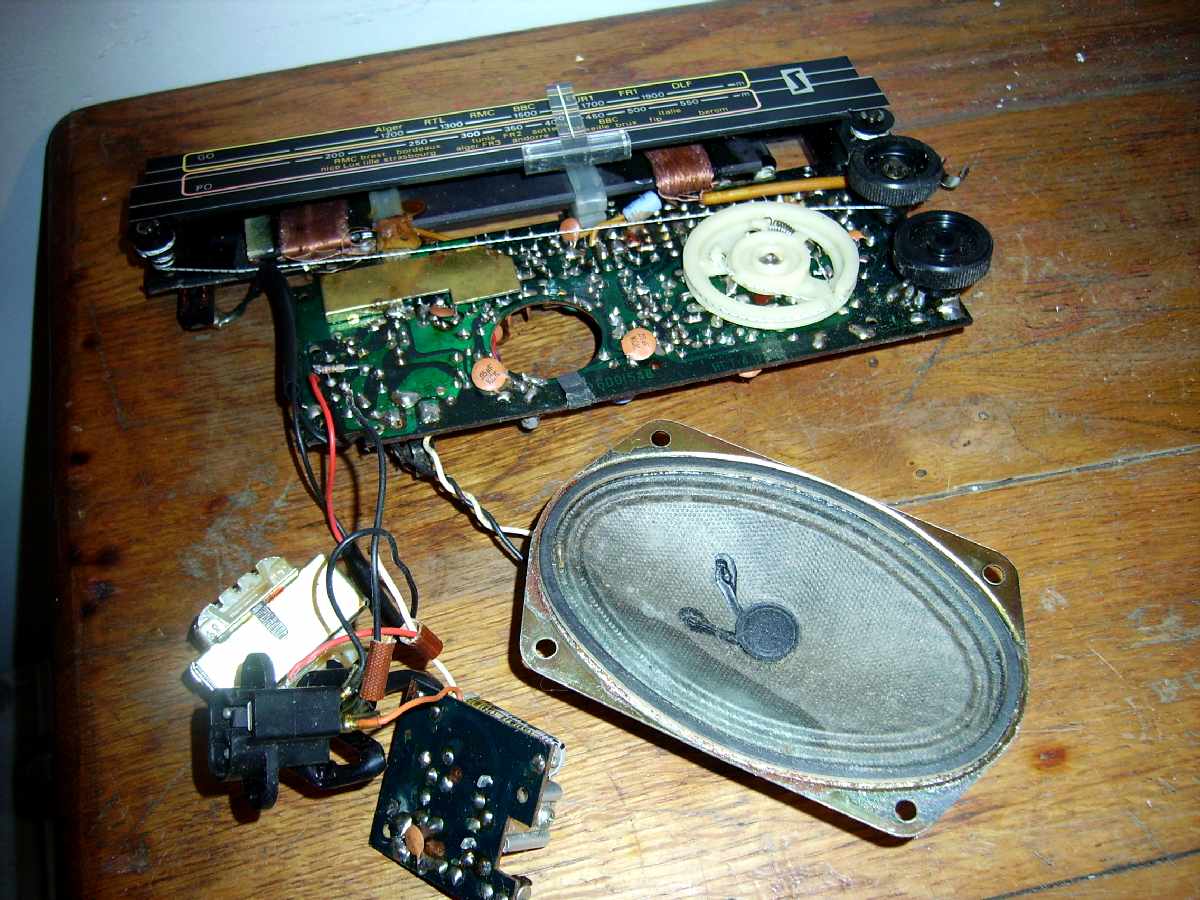

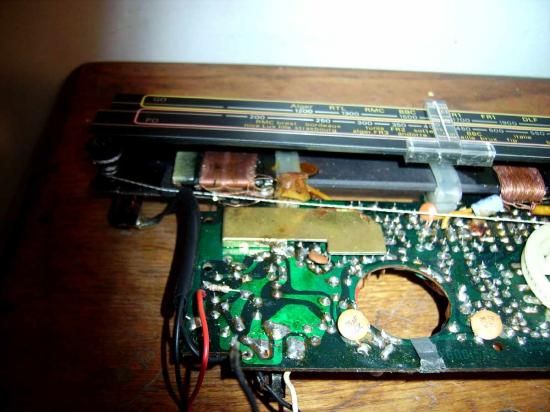

J'ai fait attention de ne pas endommager la ficelle cadran car l'entrainement cadran est assez compliqué avec des poulies à deux étages (comme chez Philips)...Le circuit imprimé est de qualité correcte, le cadre est fait d'une ferrite plate avec les 2 bobinages collés dessus à la paraffine.

Malgré les traces d'oxydation extérieure le poste est donc en bon état ...

Si j'ai tout démonté c'est tout simplement pour "mettre à tremper" le boitier pour finir d'enlever les traces de gras, car je soupçonne qu'il a du passer une grande partie de sa vie dans une cuisine!

Après deux jours de "trempage" dans du détergent le boitier plastique est à peu prés revenu à des teintes normales.

J'ai changé les ressorts des piles: heureusement que j'en récupère sur des boitires de postes HS...

Le bandeau alu est oxydé: c'est l'anodisation de l'alu qui s'en va ... mais là a part le changer je peux pas faire grand chose...surtout qu'il est bien collé !

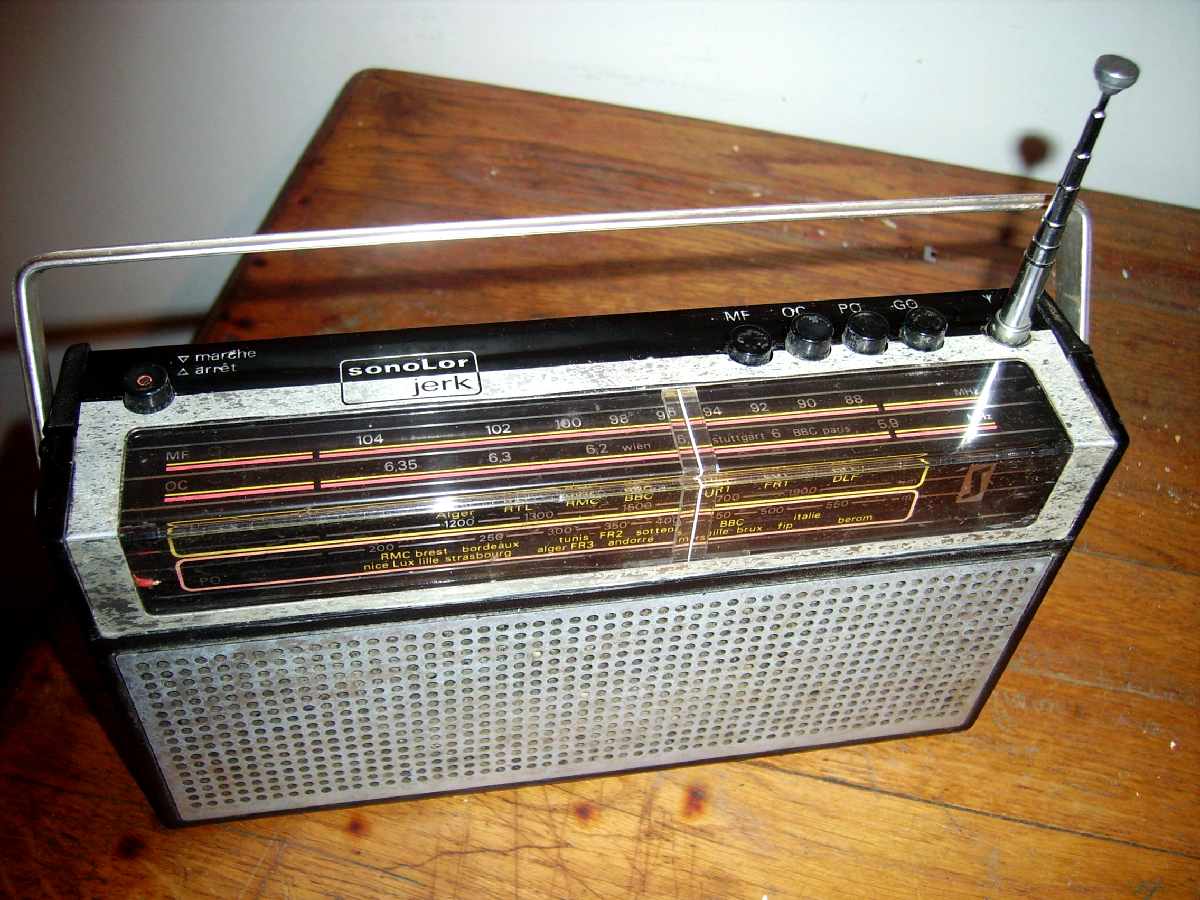

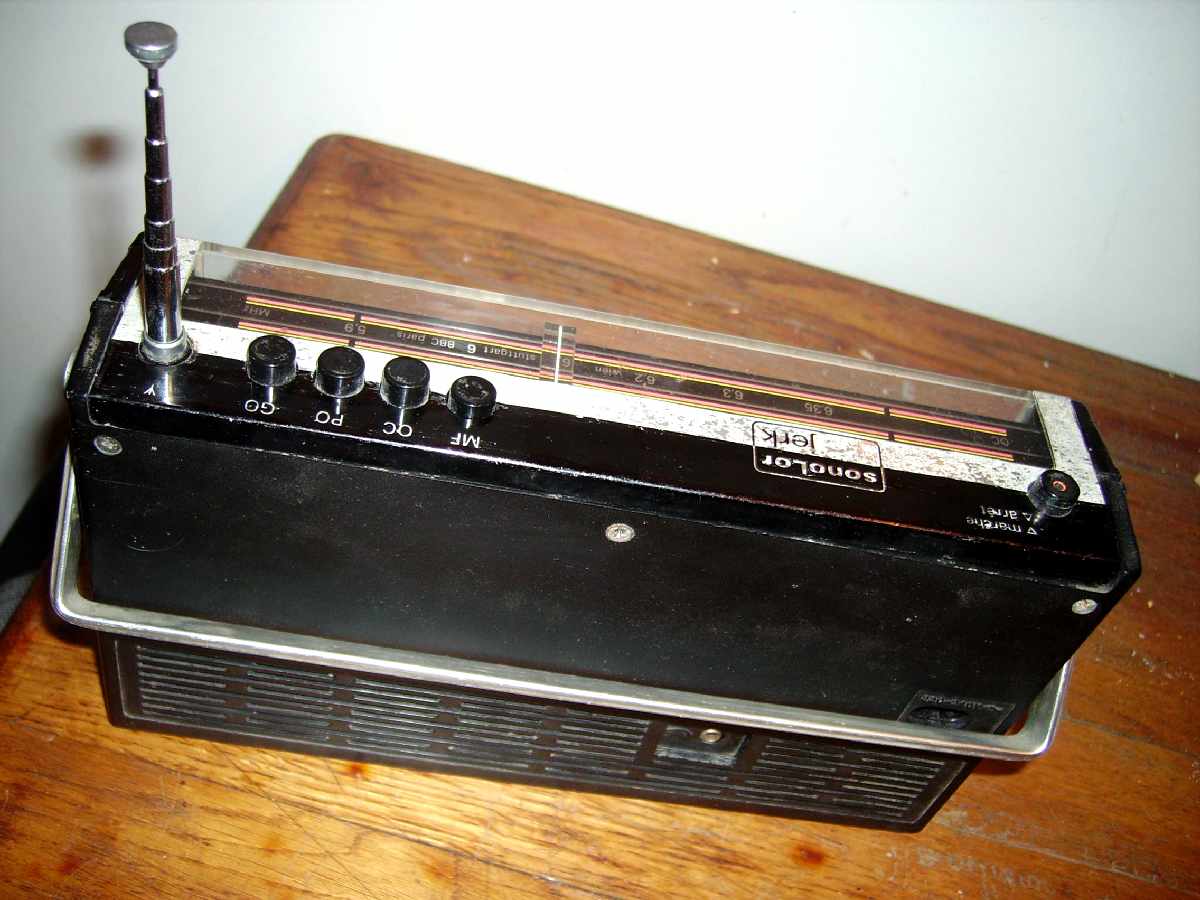

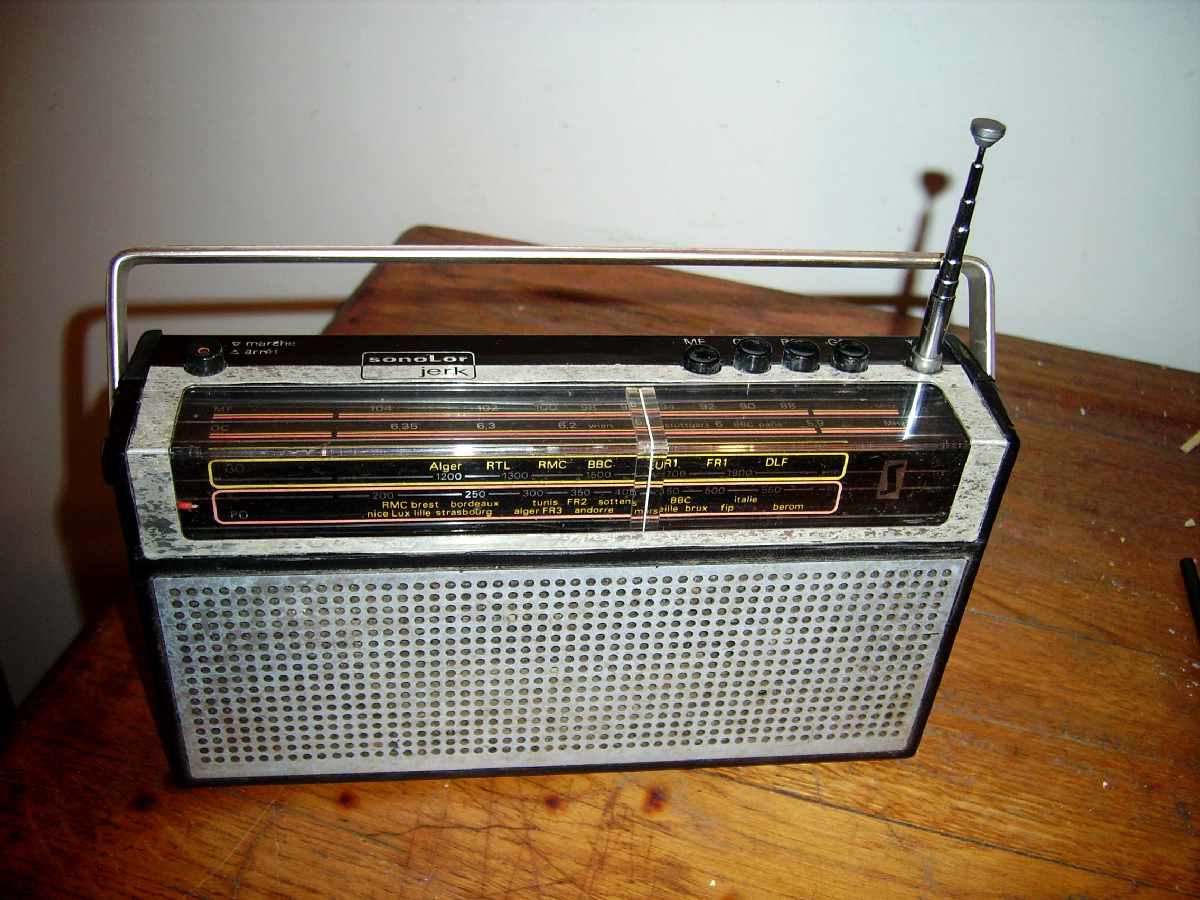

Une fois remonté le poste fonctionne toujours:Le cadran en couleurs lui donne un air assez gai:

Un bon petit transistor typique des années 70 qui est reparti pour de nombreuses années de fonctionnement!
