SONOLOR COSMOS 62

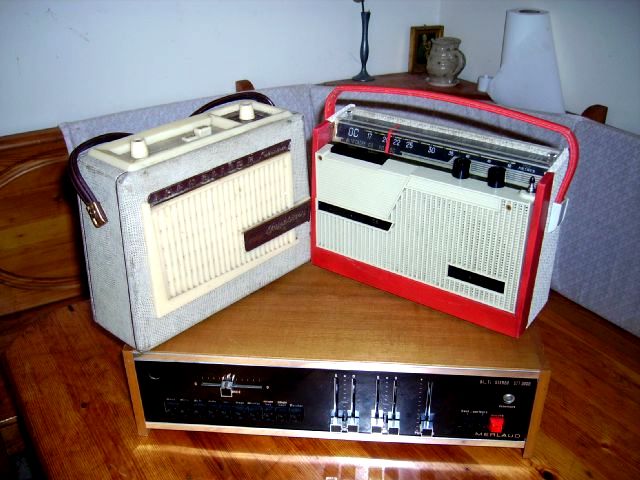

Il y a 15 jours j'avais ramené ce joli poste d'Emmaus en même tepms qu'un Pizon Bros et un ampli Merlaud...

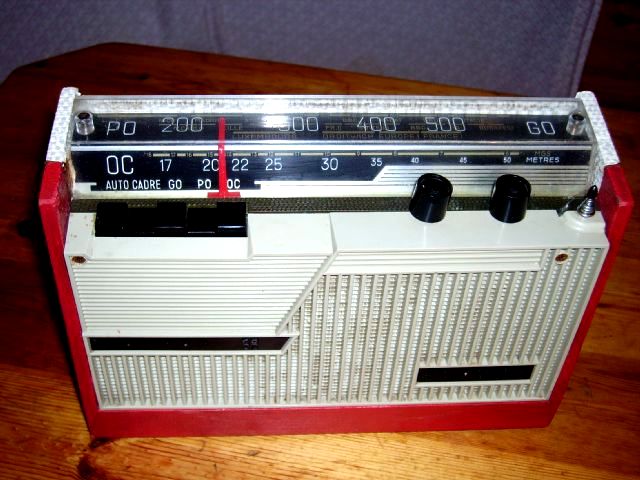

il a un coffret en bois et plastique gainé en deux couleurs: c'est le look des années 60...!imgp6613-1.jpg

Son esthétique est assez réussie: grand cadran avec plexi, caisse en bois avec devant un grand haut-parleur: cela nous promet une bonne sonorité!

Un clavier à touches sélectionne les gammes d'ondes (PO/GO/OC) et la fonction cadre/antenne auto...

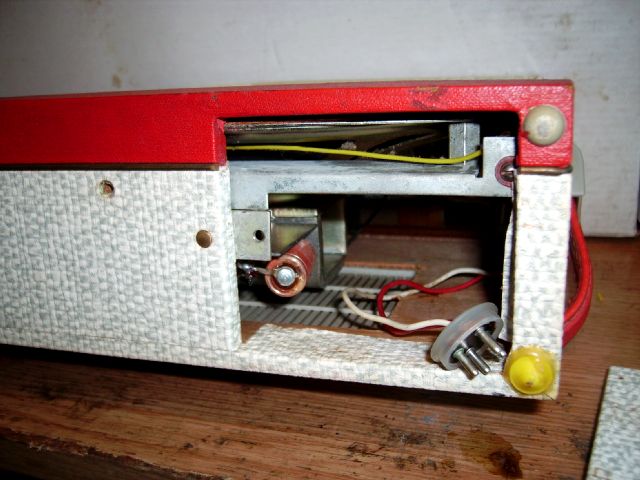

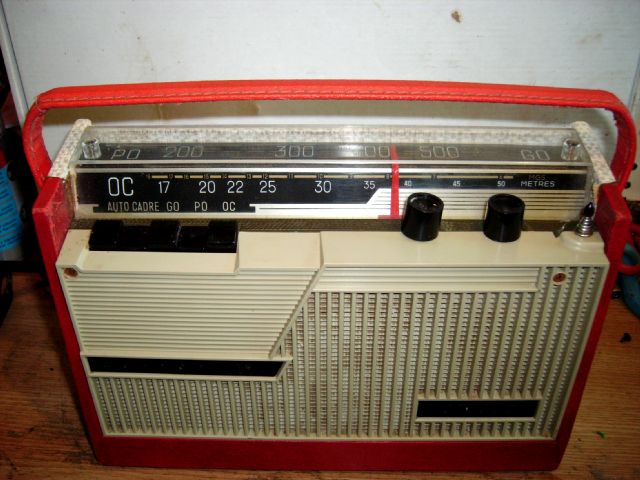

A l'époque il y avait pas beaucoup d'auto-radios dans les voitures alors les postes à transistors possédaient souvent une prise antenne et une commutation afin de pouvoir fonctionner en voiture...imgp6719.jpgUne grande poignée en skai rouge permet de l'amener partout...imgp6722.jpgDessous un logement pour une grosse pile 9V ou bien un coupleur avec 2 piles de 4,5V....

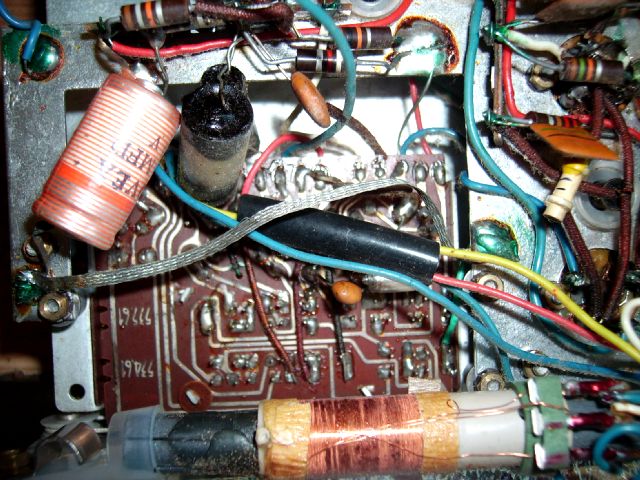

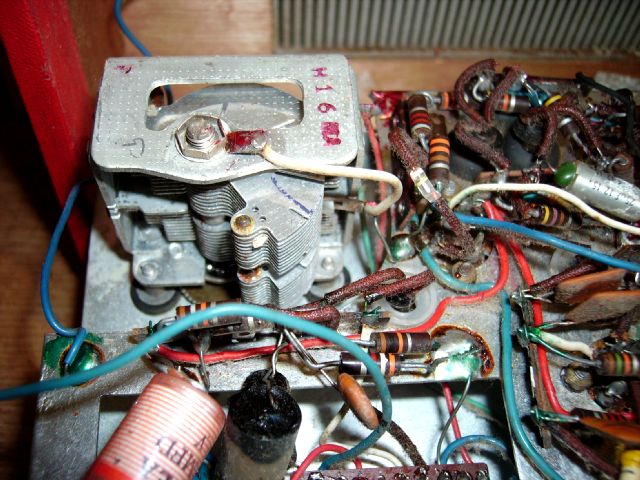

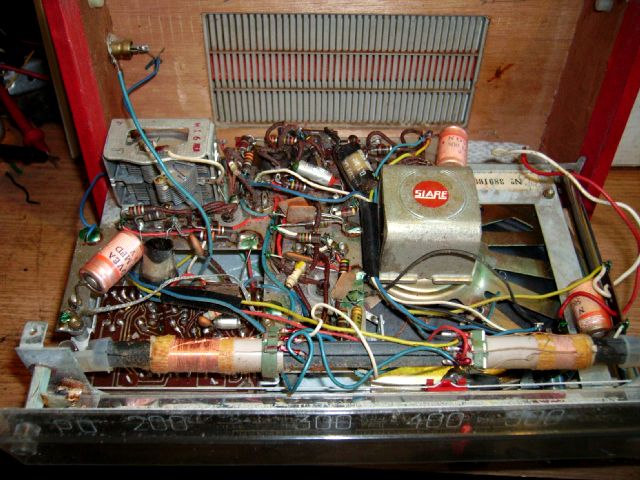

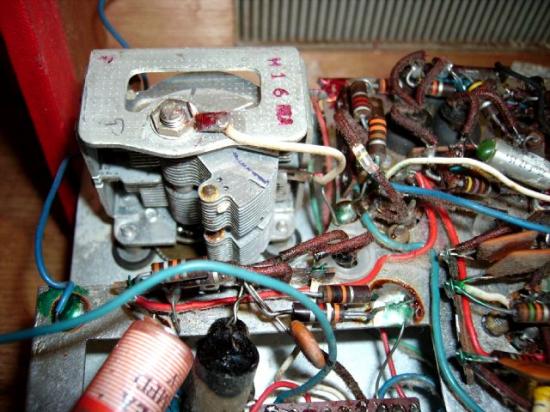

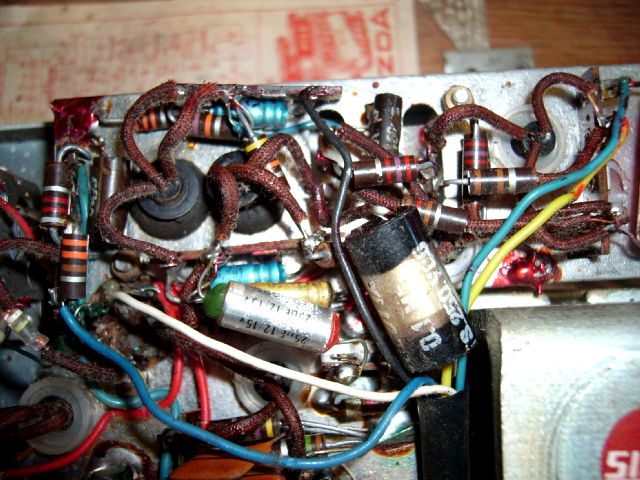

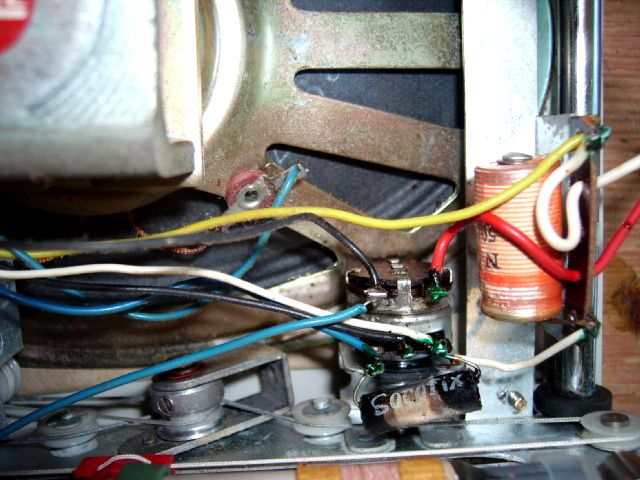

Le poste est facile à démonter, ne pas oublier de dessouder les deux fils de l'antenne auto!imgp6724.jpgA l'intérieur: pas de grand circuit imprimé tout est cablé "a l'ancienne" sur des barettes à cosses soudées sur un chassis métallique...imgp6726.jpgOn remarquera le montage des transistors ...Oui! ces petits trucs à trois pattes!...ils sont enfilés dans des rondelles de caoutchouc emboitées dans le chassis!imgp6728.jpgDans le coin le potentiomètre de volume et la ficelle de l'entrainement cadran qui est assez complexe...Heureusement: il fonctionne!imgp6729.jpgDe l'autre coté: l'ensemble clavier / bloc d'accord monté sur un petit circuit imprimé et tout en bas le condensateur variable de recherche des stations:imgp6730.jpgLes lames extérieures sont pliées faut que je les redressent!...

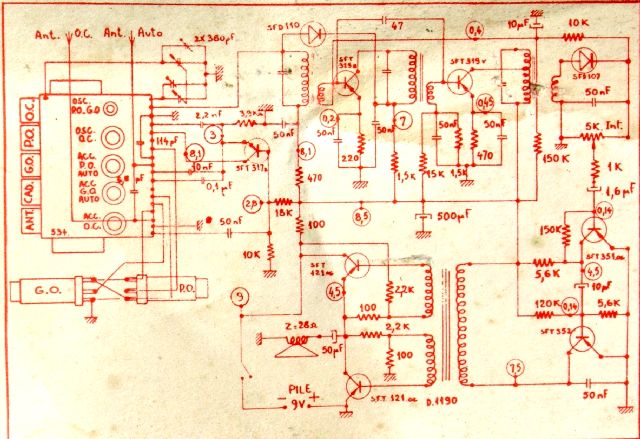

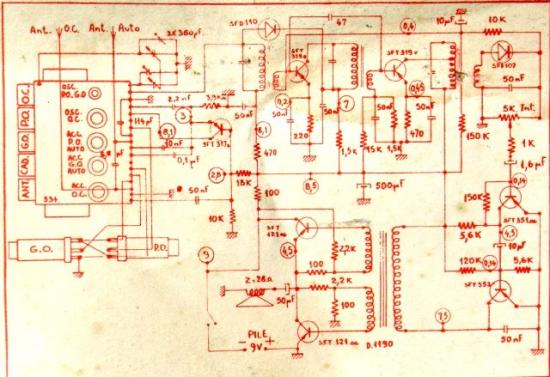

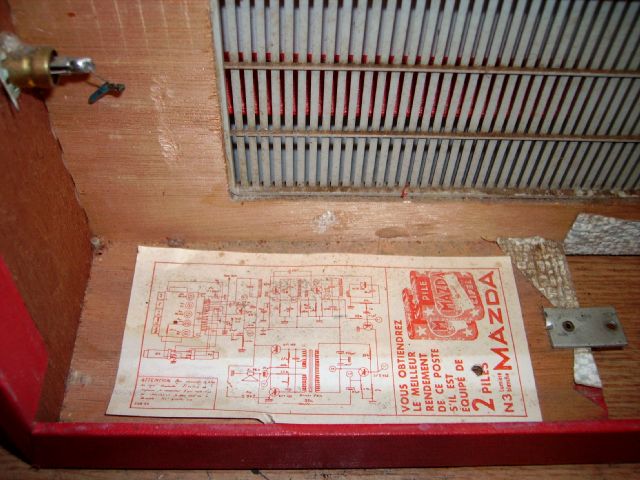

Ah oui dernière chose: Chez Sonolor ils sont sympa...Il y a le schéma sur un papier dans le coffret:imgp6732.jpgLe même en plus grand:sonolor-cosmos-62.jpgVoila après ce tour d'horizon on va pouvoir le brancher...

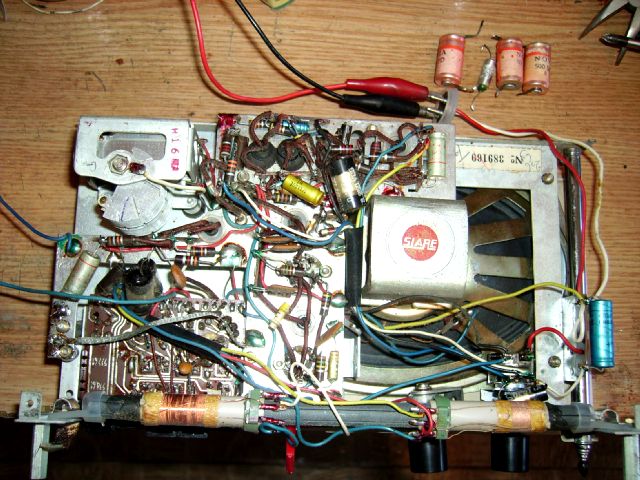

Avant toute chose je change quelques condensateurs chimiques qui me paraissent pas très "frais"

imgp6733.jpgEt j'ai beaucoup de souffle et de crachements...mais pas de réception!..

J'ai donc recours au "produit miracle" le KF et après en avoir "noyé" le potentiomètre et le clavier j'ai un peu de réception ...sur le milieu de la bande!

Hé oui! j'avais vu qu'il fallait redresser les lames du condensateur variable, je les écarte délicatement avec une lame de cutter...et ça crache plus...mais la réception est toujours très faible!...Je reprends le schéma et je vois qu'il y a un petit condensateur chimique de 10µF que je n'ai pas remplacé...Avec la pince coupante je le met hors circuit et...la réception augmente de 200%: voila le coupable...J'en met un neuf a la place et le poste a retrouvé du volume sonore!

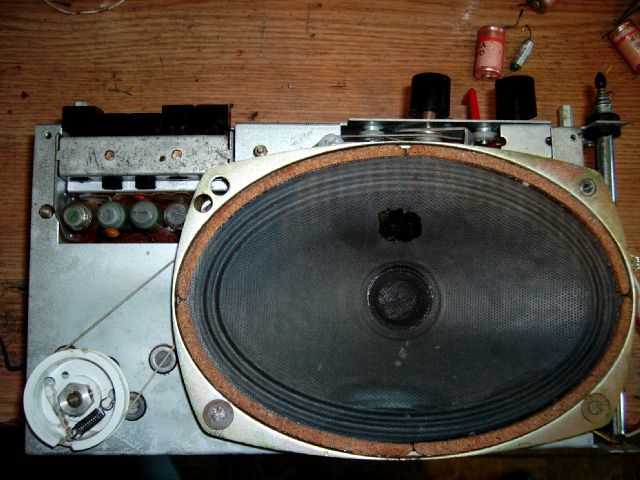

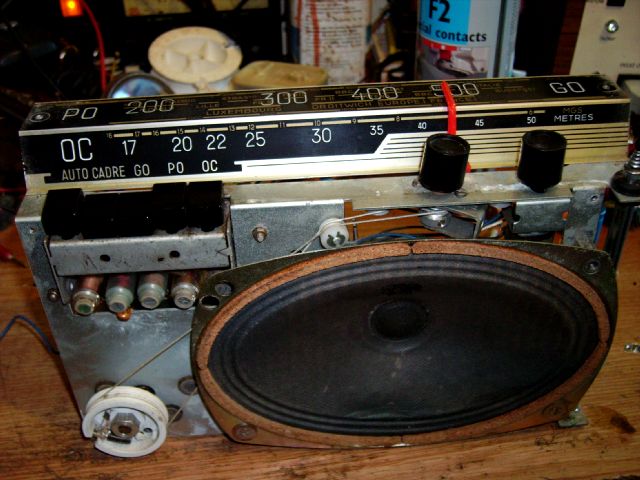

Toutes les gammes fonctionnentimgp6736.jpgJ'en profite pour démonter la facade : on vois le beau SIARE 12 x 19 dont la dimension occupe les 3/4 du poste, il y a aussi les réglages accord et oscillateur des différentes gammes d'ondes: je retouche légèrement celui des GO car j'avais France Inter sur l'indication Europe1imgp6740.jpgVoila tout est désormais OK on va pouvoir le remonter dans sa boite:

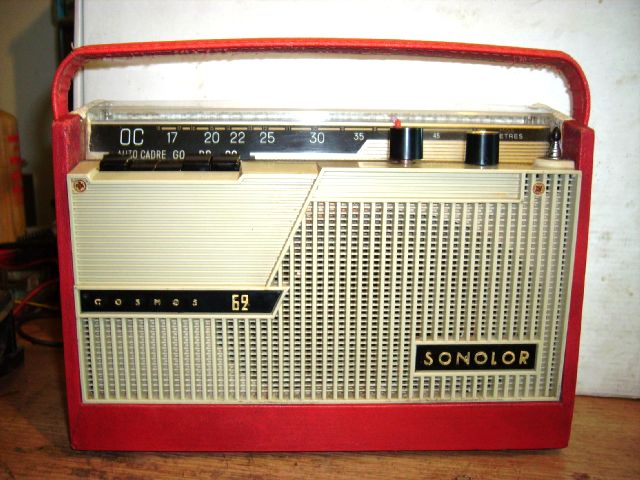

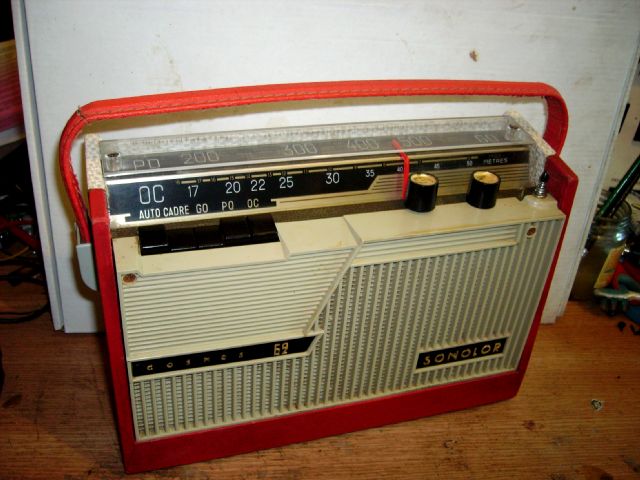

 Après un petit nettoyage, et un peu de peinture dorée il a retrouvé son look d'origine et ses inscriptions!
