Schneider "Troubadour" 1959

J'avais de côté ce joli poste à transistors:

Il s'agit d'un SCHNEIDER "Troubadour" qui date de 1959.

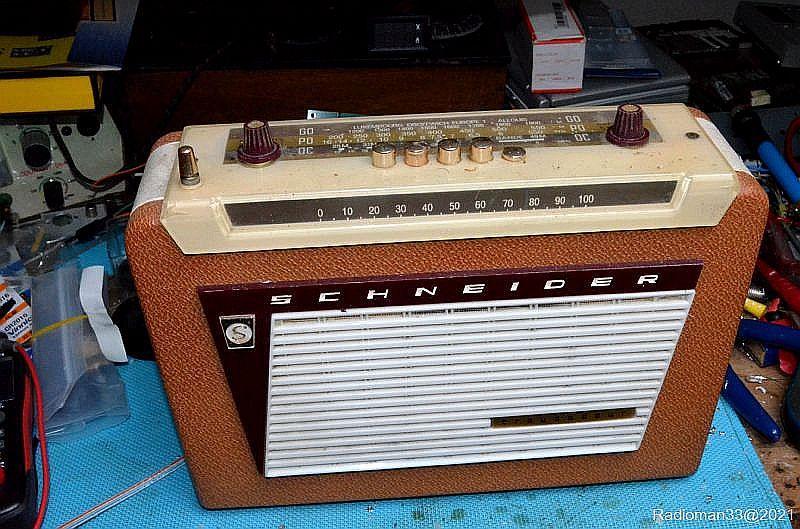

Dsc 0316L'appareil est dans un bel état extérieur:  complet avec antenne et boutons d'origine.Dsc 0332

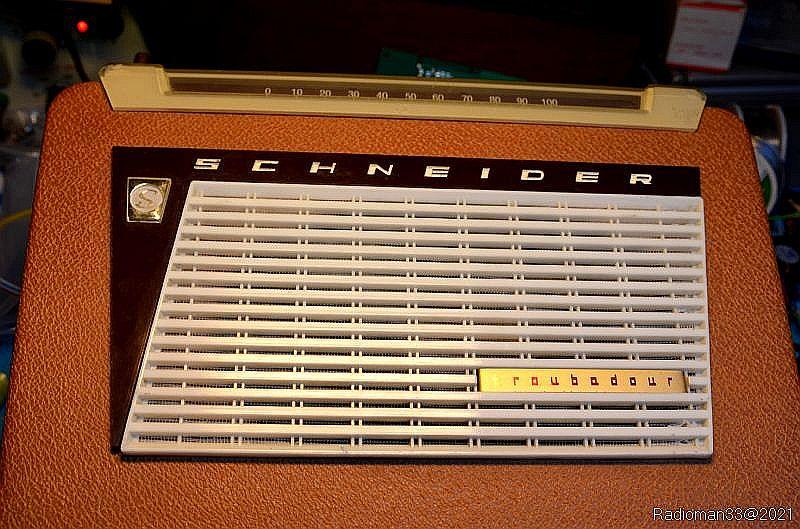

Joli boitier en bois gainé, sur le dessus un grand cadran avec le nom des stations

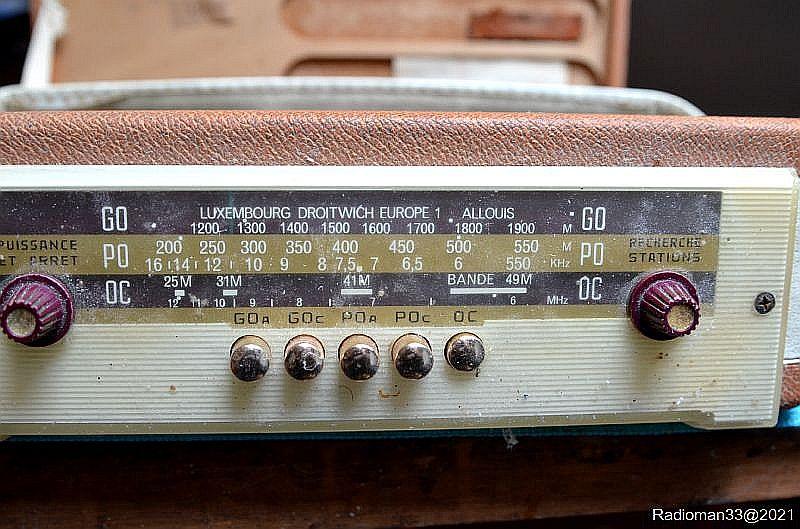

Dsc 0331On découvre qu'il peut recevoir 3 gammes d'ondes: PO/GO/OC.

Les touches PO et GO sont doublées permettant la réception soit sur cadre (incorporé) soit sur antenne extérieure (prise sur le côté).

Comme beaucoup d'appareils de l'époque il était prévu de le faire fonctionner en voiture!

La partie arrière s'ouvre et permet d'accéder à l'intérieur:

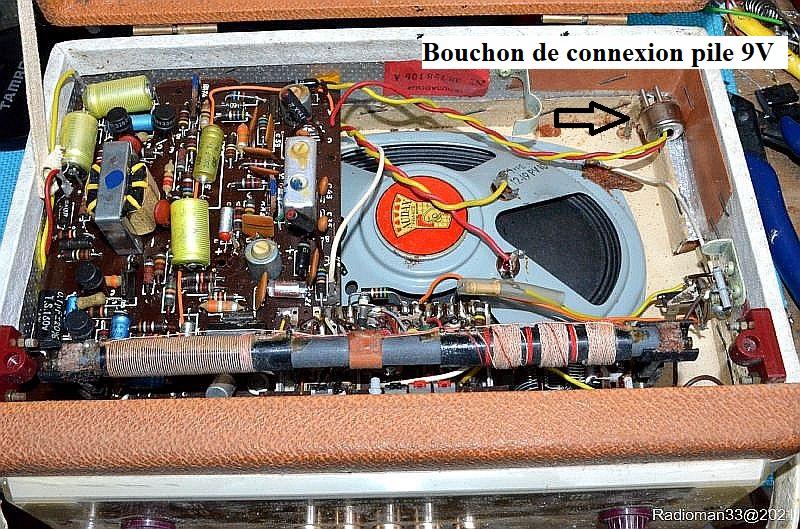

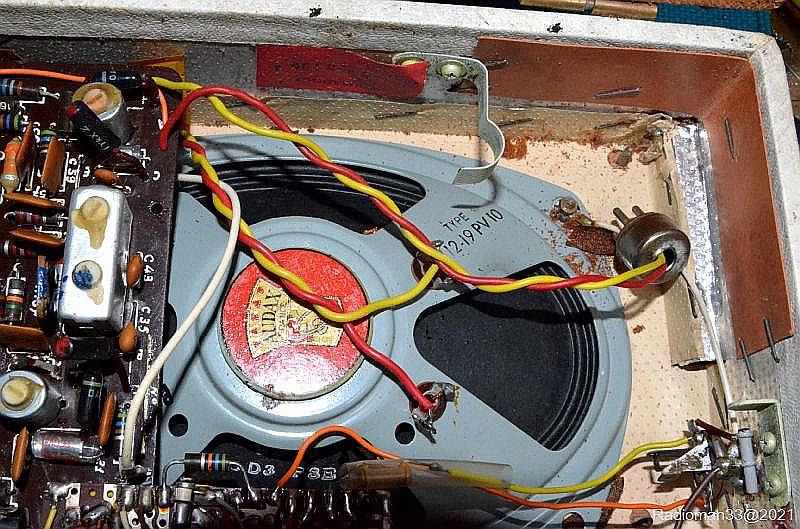

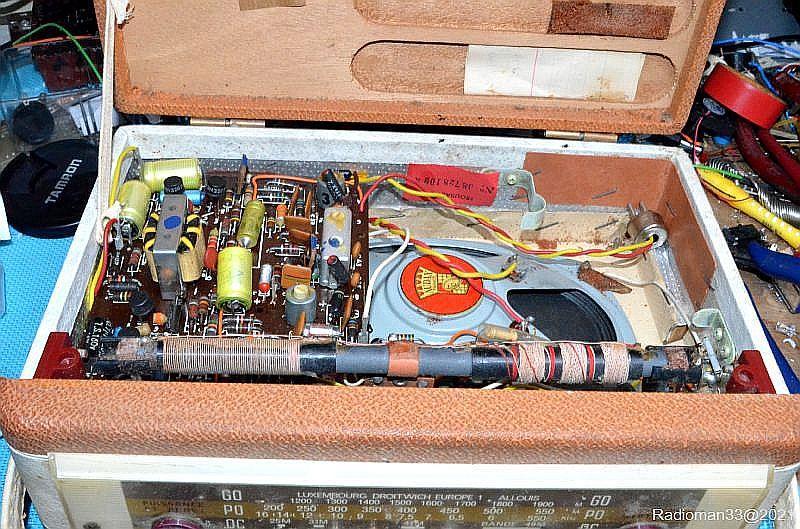

Dsc 0317Toute la partie électronique est montée sur un circuit imprimé, au premier plan on voit le cadre ferrite et derrière un grand hautparleur (inversé) de 12 x 19 de marque Audax.Dsc 0322

Son alimentation se fait par une pile 9 volts (absente) qui se branche sur un bouchon à 4 broches:

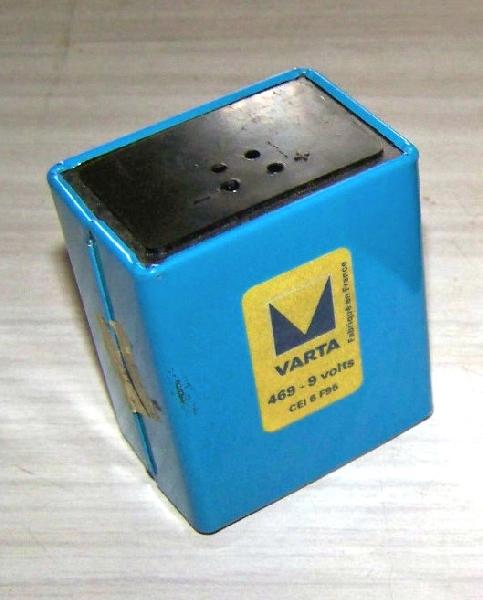

92b97d43ed96fec9442a531bade6da66bdfb60b8

(Photo Claude du forum doc-tsf).

Dsc 0318L'appareil paraît en bon état, je vais donc tenter un branchement (prudent) sur mon alimentation variable:

le fil rouge c'est le positif, le jaune c'est le négatif!

A part quelques crachements dans le potentiomètre de volume il fonctionne!

J'ai de la réception sur toutes les gammes mais dès que je monte le volume le son se dégrade fortement...

Volume à zéro je remarque une consommation de presque 100 mA ce qui est trop important!

Une révision s'impose...

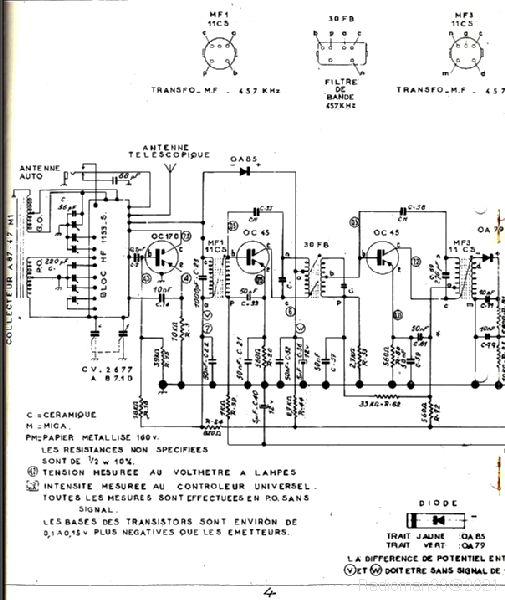

Tout d'abord le schéma du poste (en 3 parties):

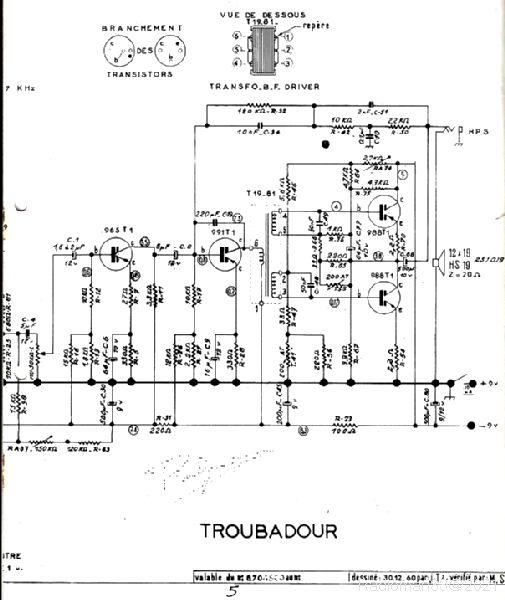

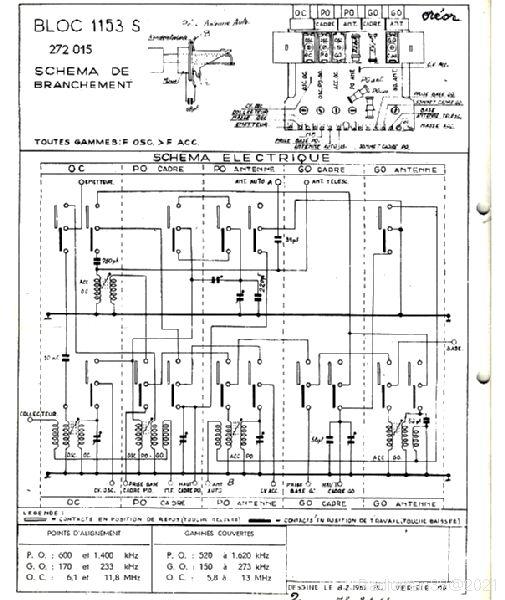

Troubadour blochfTroubadour osc fiTroubadour bf

À noter que comme tous les postes à transistors Germanium PNP c'est le positif qui est à la masse!

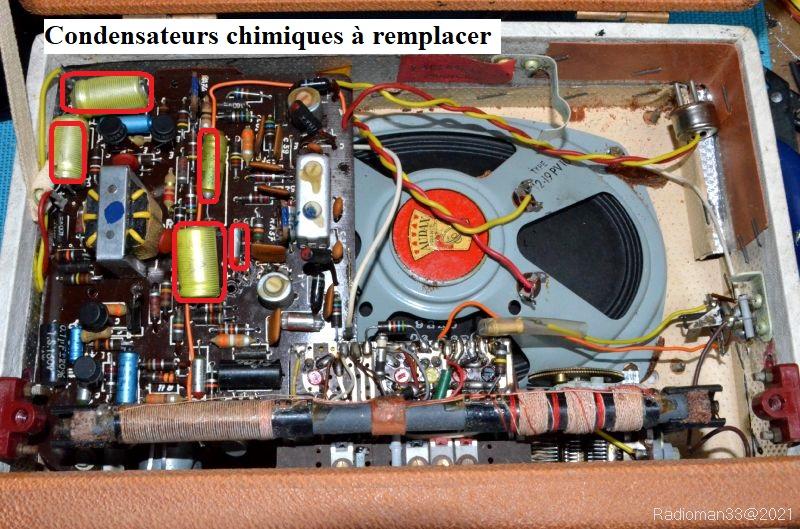

J'ai plusieurs condensateurs (jaunes) de 500 µF qui me paraissent suspects, ainsi qu'un petit "sic-safco" avec les bouts verts et rouge à remplacer systématiquement.

Finalement ce sera ceux-là:

Dsc 0319Par curiosité j'en ai mesuré deux: ils sont complètement secs!

Je n’avais pas envie de démonter le circuit imprimé alors j'ai coupé les pattes des anciens au ras du composant et ressoudé les neufs dessus:

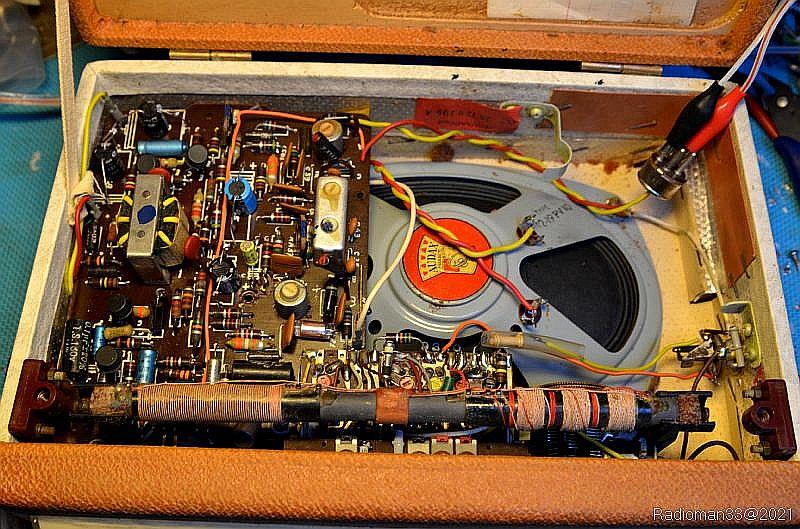

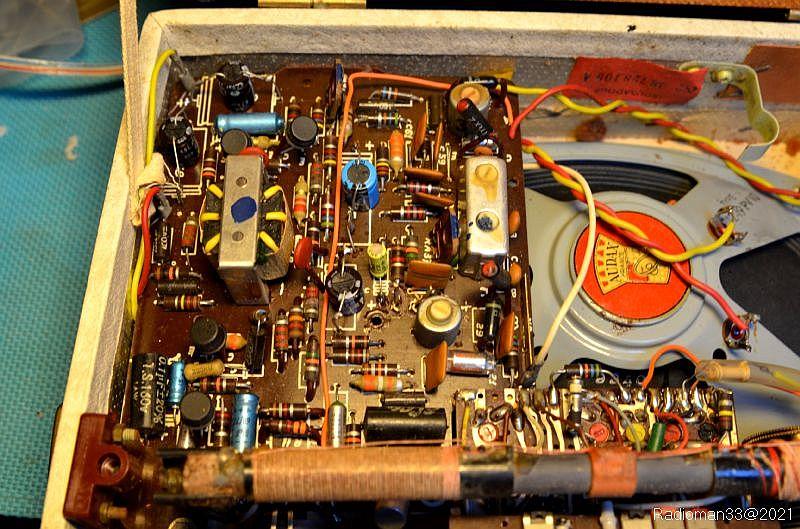

Dsc 0338Et voilà il reste à brancher l'alimentation et essayer à nouveau:

Dsc 0339Il y a un gros progrès coté réception et je peux désormais monter le volume sans distorsion désagréable!

la consommation de courant (volume à zéro) est devenue négligeable...

Ces postes sont étonnamment puissants car n'oublions pas qu'ils étaient prévus pour fonctionner en voiture...

Les transfos FI étant bien bloqués avec de la cire je n'ai pas cherché à retoucher l'alignement, mais je reçois:

En GO radio-Luxembourg assez faible (normal)

En PO des émetteurs espagnols

En OC quelques stations internationales et des signaux en BLU dans la bande 7 MHz (40 m).

J'ai hélas un niveau de parasites importants dus à l'environnement et aux appareils qui m'entourent.

Je ferais ce soir un autre essai quand la propagation des ondes sera meilleure.

Cet appareil a plus de 50 ans:

il faut reconnaitre que sa fabrication particulièrement robuste lui a permis de traverser les années sans problème majeur!
