Récepteur YAESU FRG7700

Aujourd'hui c'est un appareil un peu particulier que je vous présente!

Il s'agit d'un récepteur ondes courtes de la marque YAESU type FRG7700 datant du début des années 80.

voici tout d'abord une illustration de l'appareil:

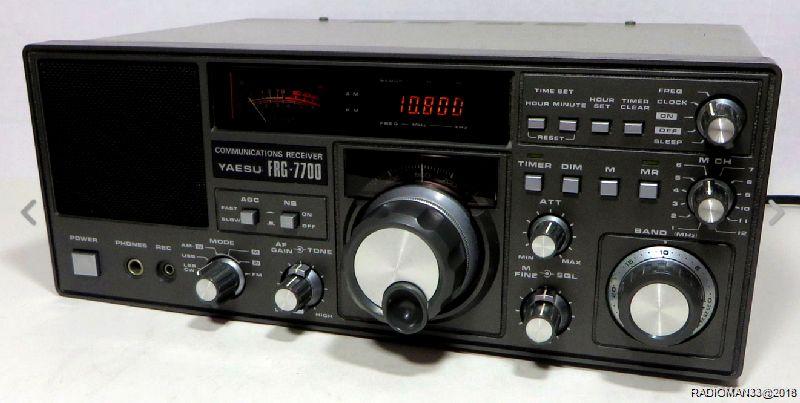

vue avant

01 4

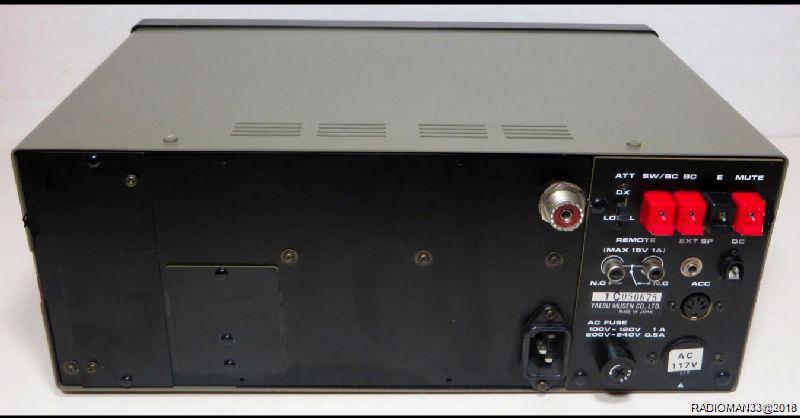

et la vue arrière:

02

Il reçois en continu la bande de fréquences de 0 à 30Mhz soit l'intégralité des "bandes décamétriques".

La réception peux se faire en AM (3 largeurs de bande passante), en FM, en BLU: bande supérieure (USB) et inférieure (LSB).

Affichage digital et circuits PLL pour une très bonne stabilité.



Celui que j'ai eu sur Ebay n'est pas en très bon état mais d'après le vendeur Anglais il fonctionne parfaitement!

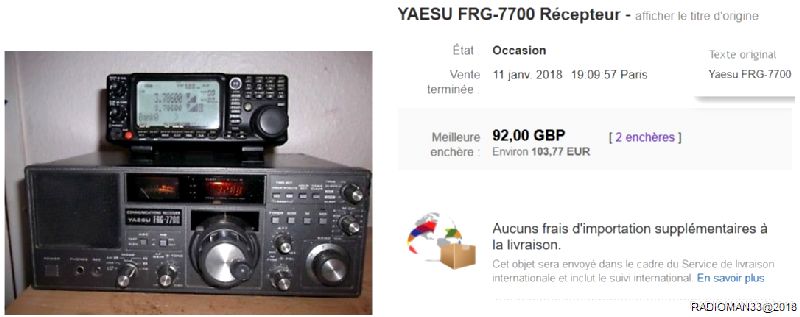

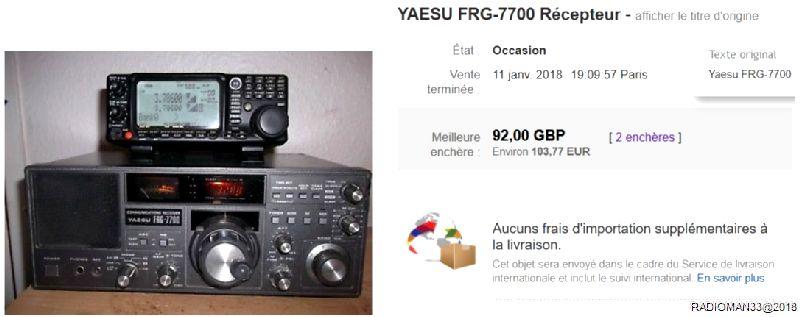

Voici son illustration dans l'annonce qu'il a passée, dessus il a posé le "remplaçant"!

Yaesu02

Comme on peux le voir il y a eu peu d'enchérisseurs et j'ai pu l'avoir pour à peine plus de100€....

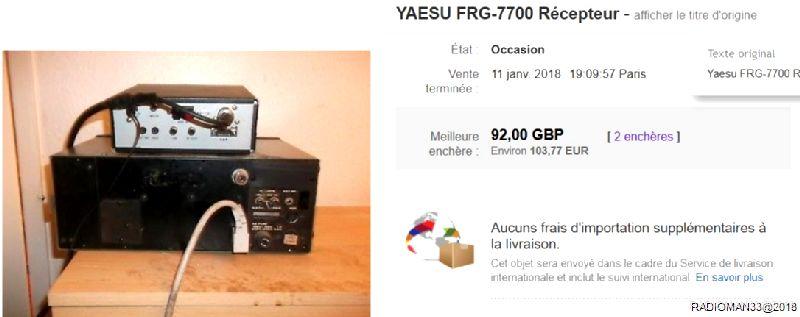

l'appareil a été "modifié" au niveau des prises antennes: il n'y a plus que la prise SO259:

Yaesu01

Ce sera donc la première intervention à faire:

Remettre le bornier avec les prises d'origine!

Le colis est bien arrivé (bon emballage) , premier branchement...Après remplacement de la prise secteur anglaise, Il fonctionne: c'est déjà ça!

Par contre les lucioles cadran ne s'allument plus...Rien de grave donc...

Révision de l'appareil:

En premier j'ai démonté l'appareil pour recâbler les prises "antenne", il faut dire que sur cet appareil à l'origine il y en a deux:

Une pour le trafic "broadcast" (radiodiffusion) et l'autre pour les bandes radio-amateurs et signaux faibles.

 Il y avait aussi sur la partie arrière un inverseur DX/LOCAL qu'il est conseillé de supprimer (faux contacts et perte de sensibilité).

Pour ma part je ne l'ai pas recablé et j'ai simplement relié les deux prises "antenne" et la masse sur un bornier que j'ai vissé derrière à la place de celui d'origine, et gardé le branchement de la prise SO259.

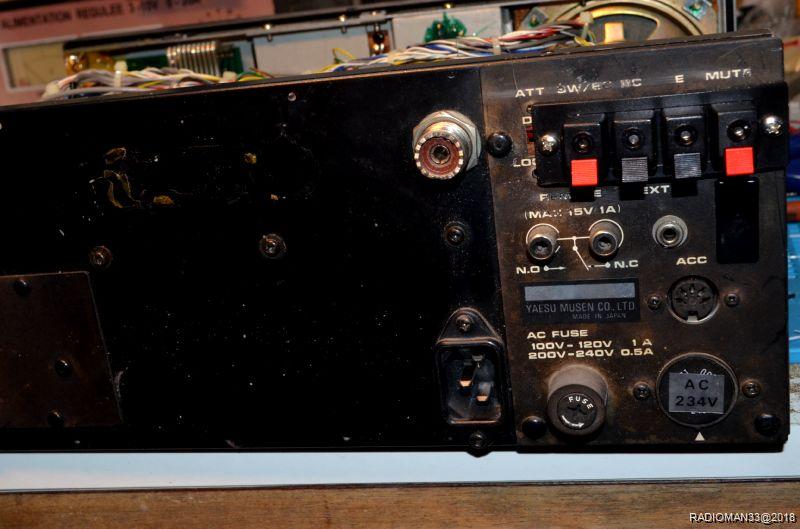

J'ai pour cela utilisé un bornier de haut-parleurs mais les dimensions sont identiques à celui qui était monté a l'origine:Dsc 25

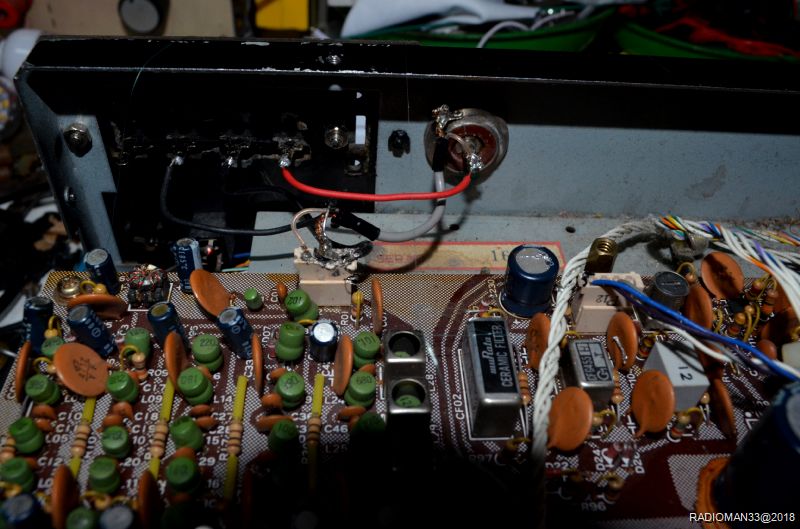

Le branchement intérieur est conforme au schéma : Dsc 14Le connecteur d'antenne était en mauvais état mais j'ai réussi à souder les fils d'antenne et de masse...

Comme on peux le voir cet appareil est très complexe aussi on agira avec beaucoup de prudence:

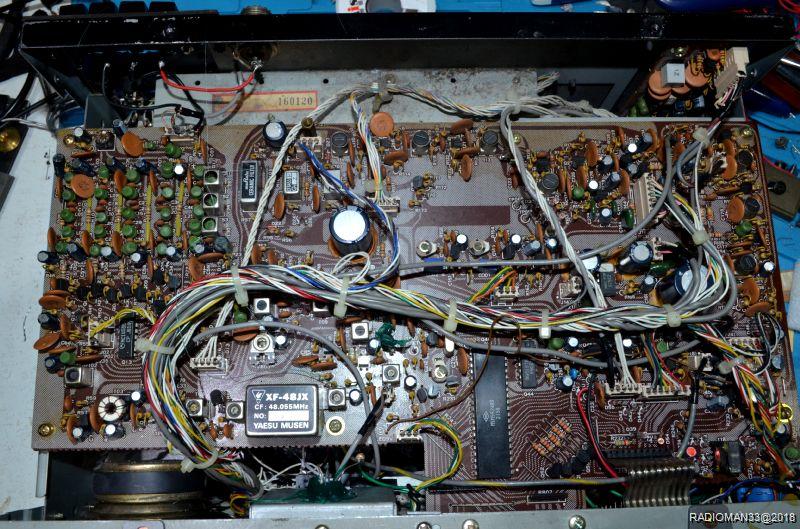

Vue de dessus:

Dsc 17

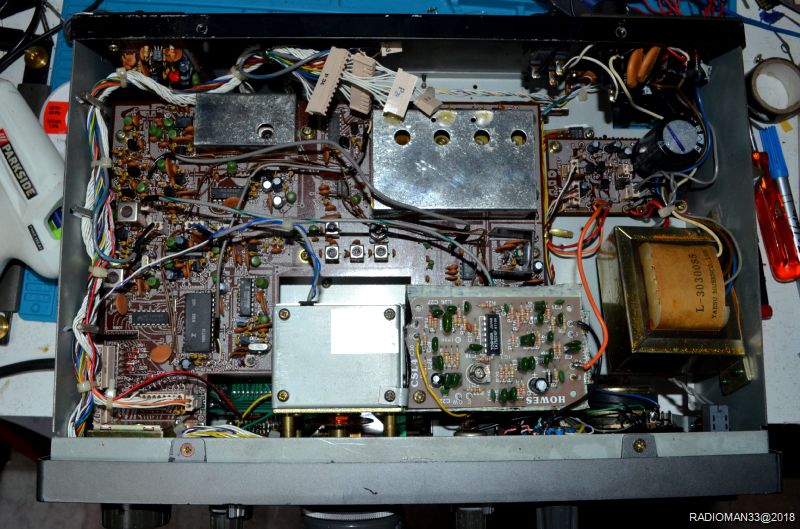

Vue de dessous:

Dsc 9

Dessous... il y a deux choses à remarquer:

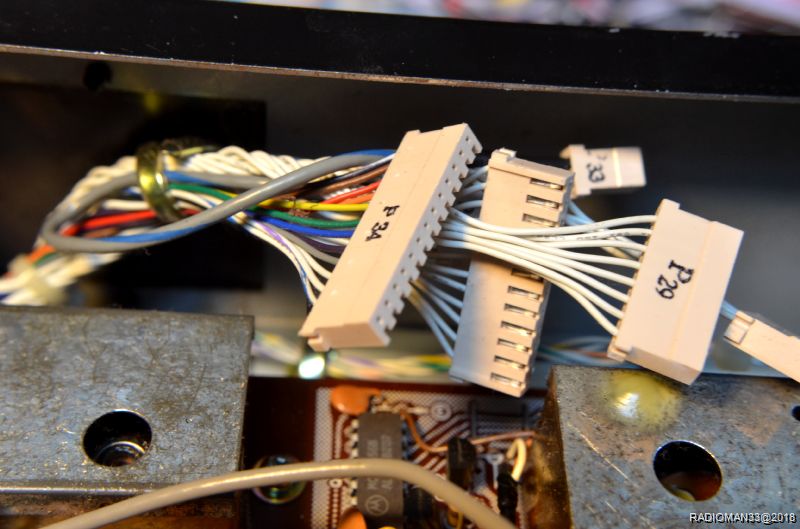

Tout d'abord des faisceaux de fils qui ne sont pas branchés!Dsc 4

C'est ceux destinés au module "mémoires" qui n'est pas monté sur cette version de l'appareil.

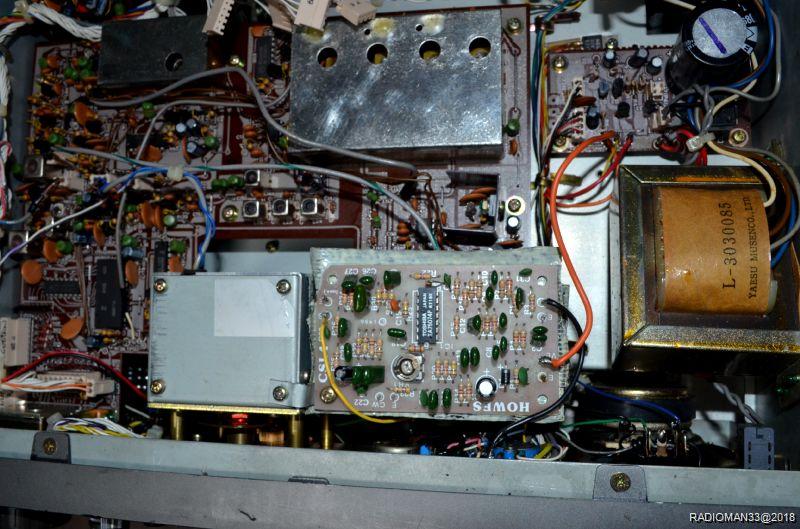

Et un circuit qui a été rajouté:

Dsc 8

Il s'agit d'un filtre d'origine anglaise branché sur le commutateur "NB" en façade:

Il est redoutablement efficace pour l'écoute des stations en BLU et CW.

On va maintenant s'intéresser à l'éclairage de la façade:

Il y a normalement 2 lucioles 12v alimentées en 9V qui éclairent le "S-Mètre" et la couronne graduée autour du bouton de recherche des stations.

Sur youtube des vidéos vous montrent "comment faire"!!!

Préférant la modernité, je vais les remplacer par des diodes LED blanches:

J'en ai acheté récemment un lot de 50 pour 1€..!

Je dispose d'une tension de 9 Volts pour alimenter les lucioles, j'ai donc monté en série 3 diodes Led blanches (tension de seuil de 3,5V environ) en rajoutant une résistance de 390 ohms de limitation de courant.

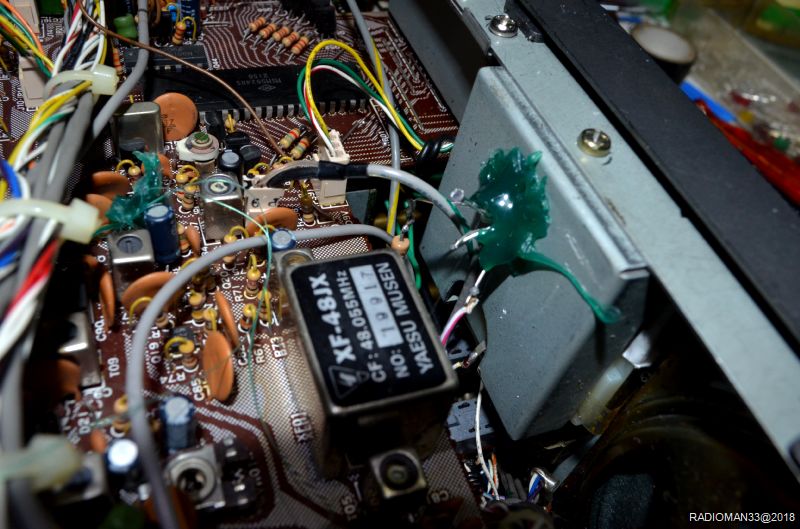

Les diodes sont positionnées en triangle dans le trou de l'ancienne luciole derrière le vu-mètre, le tout est collé à la colle chaude.Dsc 18

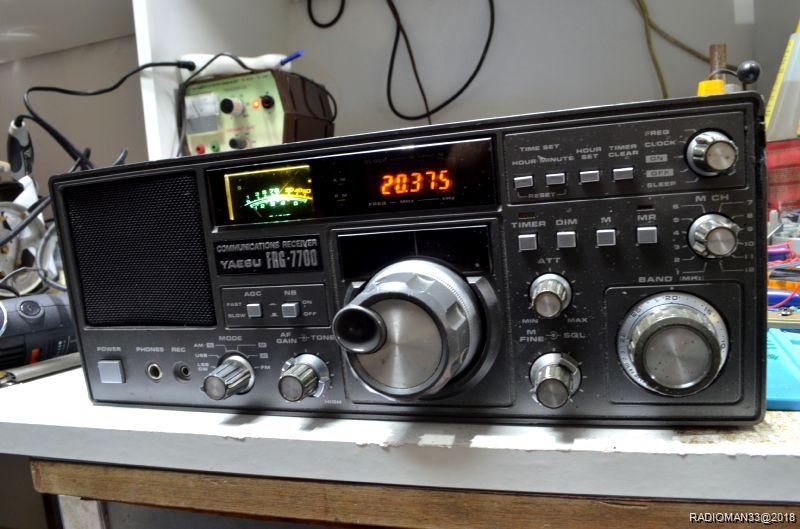

L'éclairage produit est largement suffisant, et surtout les leds ne chauffent pratiquement pas!

Dsc 31

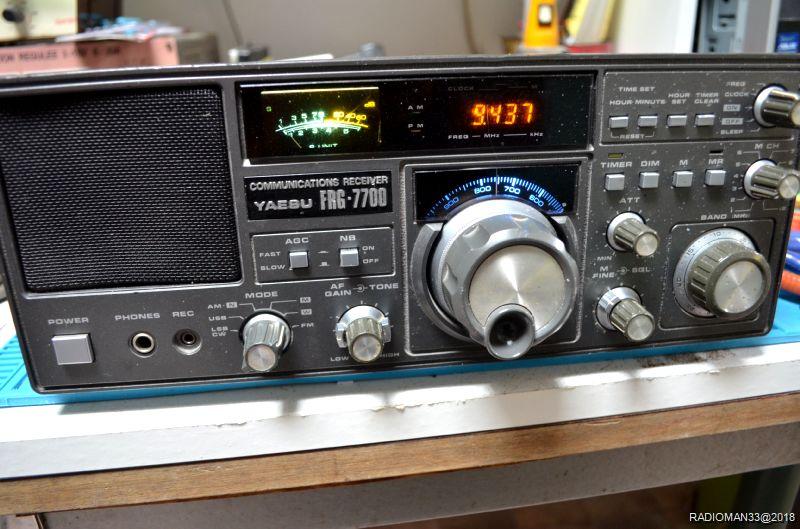

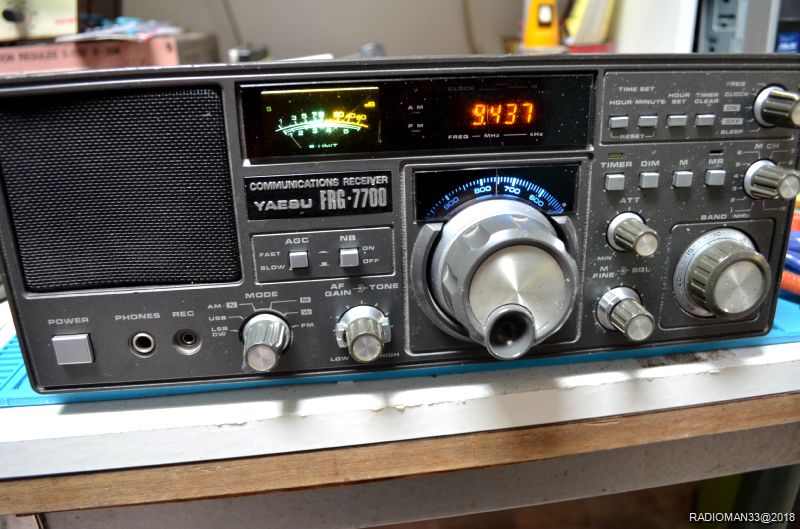

Pour la couronne graduée au dessus du bouton j'ai préparé une led blanche avec une résistance série de 1,2 Kohms, elle est positionnée derrière le mécanisme de recherche des stations:

Dsc 40

Pas facile de trouver le bon emplacement surtout que je ne voulais pas démonter la façade, car elle a été recollée dans un coin et cela risque de tourner à la catastrophe...

Finalement les fils sont passés sur le coté et collés à la colle à chaud.

le résultat me semble correct, il ne me reste plus qu'à tout remonter.

Dans le second document joint (plus bas) il y a d'autres modifs effectuées par des amateurs: personnellement je préfère en rester là afin de ne pas "perturber" le fonctionnement du récepteur...

L'appareil a désormais meilleure allure et je dois reconnaître que écouter les ondes courtes avec ce type de récepteur est un réel plaisir!

On verra par la suite quel type d'antenne on peux brancher et sa réalisation!

Voici en complément 2 liens:

Un lien vers la notice de service du récepteur

https://www.dropbox.com/s/tlq1wb4k65v4r4t/Yaesu_FRG-7700%20Comms%20Reciever_service%20manual.pdf?dl=0

Et une seconde doc très complète (en anglais) avec la liste des fréquences à écouter, des conseils, des modifs...etc

https://www.dropbox.com/s/ykvdcq4rk9g8ch7/FRG7700sg2.pdf?dl=0
