PHILIPS B3Z96T Un poste original!
Non, je ne me suis pas trompé de rubrique !

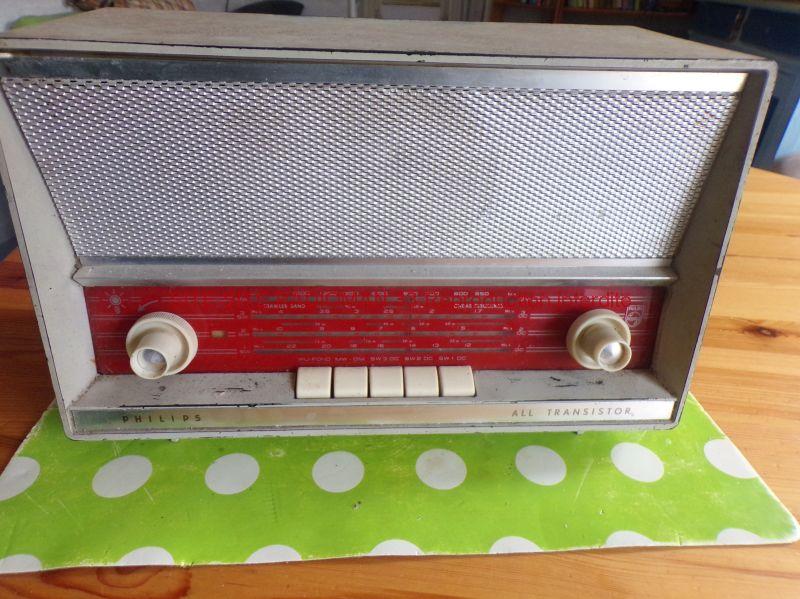

Le poste Philips B3Z96T que je vous présente est bien un poste à transistors !
Il date du milieu des années 60 et c'est l'époque de la transition entre les postes à lampes et les postes à transistors..
On a commencé par voir des postes à transistors portables et de petites dimensions, j'en ai décrit plusieurs sur le site , mais là Philips nous propose un appareil qui a la même dimension qu'un poste à lampes.
Dédié à remplacer celui qui est dans le salon ou la cuisine, il a l'avantage de fonctionner sur piles et d'être ainsi parfaitement autonome.

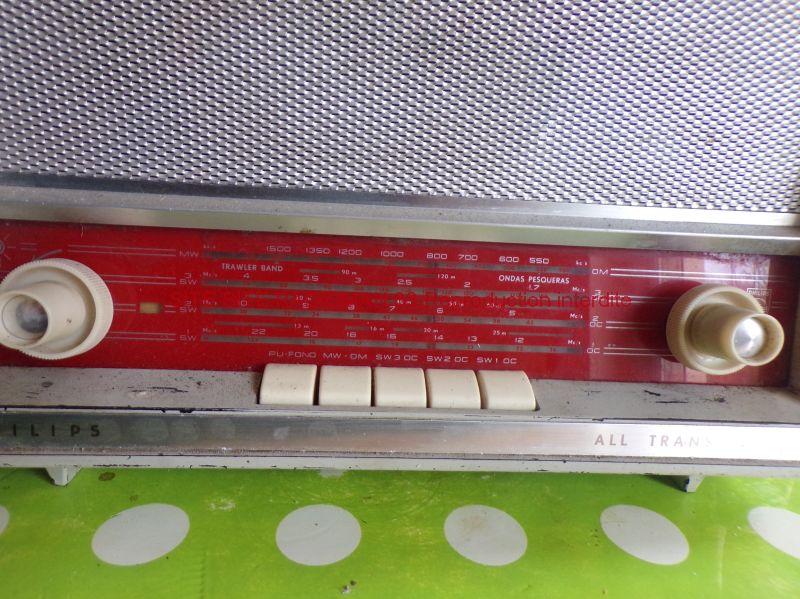

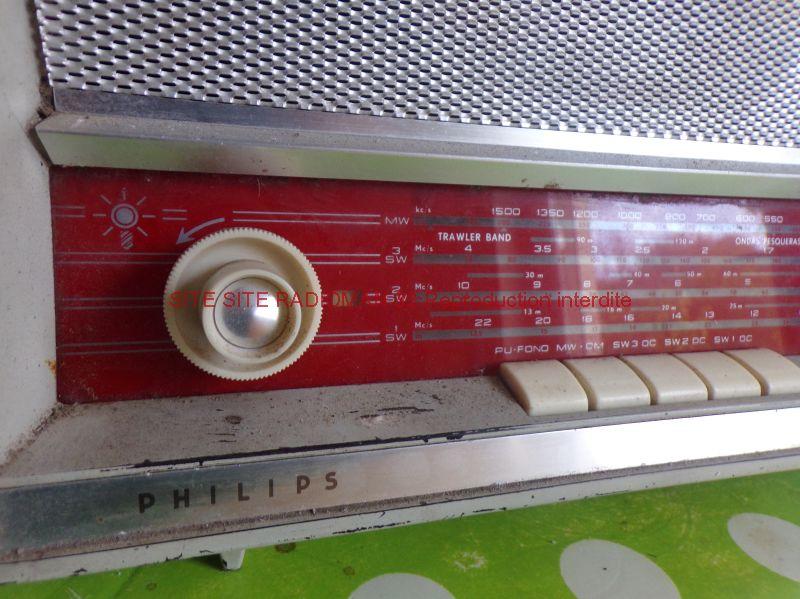

Ce modèle était surement destiné à l'export, car les indications du cadran sont en espagnol et les gammes couvertes sont : PO/SW1/SW2/SW3/
En clair : la gamme des petites ondes et trois gammes d'ondes courtes étalées sur tout le cadran.
La dernière touche à gauche est la position "pick-up".
J'ai cherché un moment comment il se mettait en route : il faut tirer vers soi le bouton de gauche qui est aussi le bouton de volume sonore.
À droite, on a le réglage de tonalité et celui de recherche des stations.

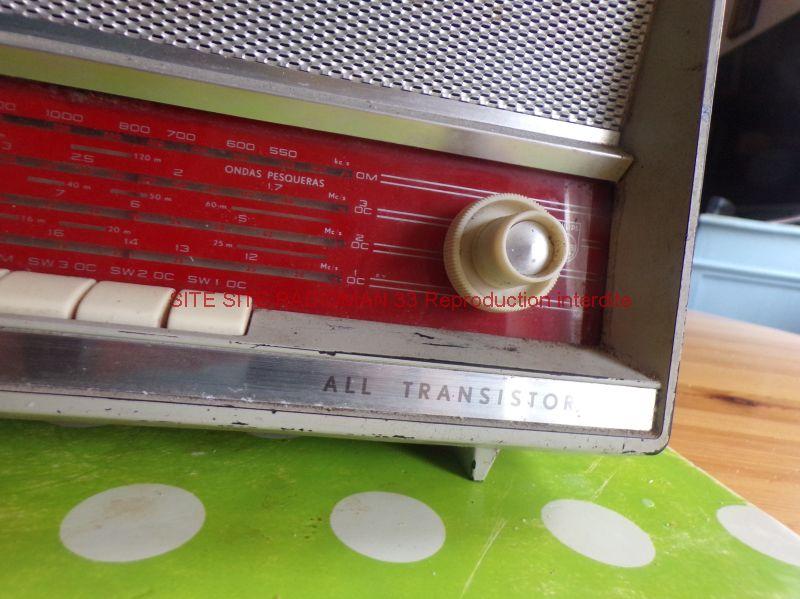

Afin de lever le doute la mention "ALL TRANSISTOR" est bien visible sur le bandeau avant…
Voyons maintenant l'intérieur :

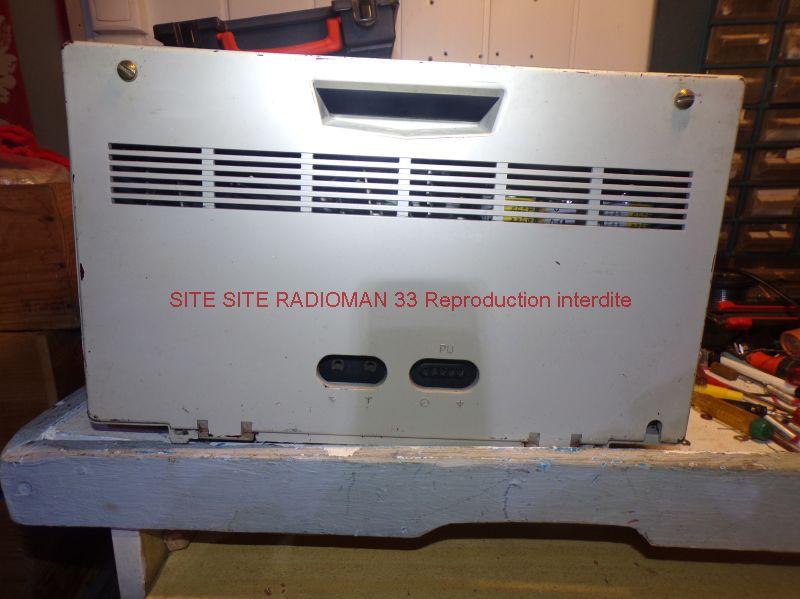

Notez au milieu la poignée de transport !

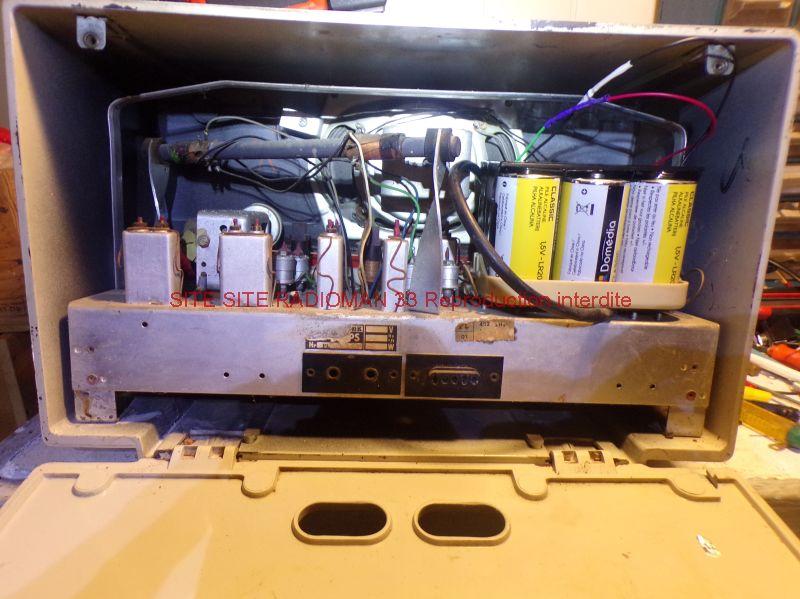

Deux vis à défaire avec une pièce de monnaie et le panneau s'ouvre complètement :

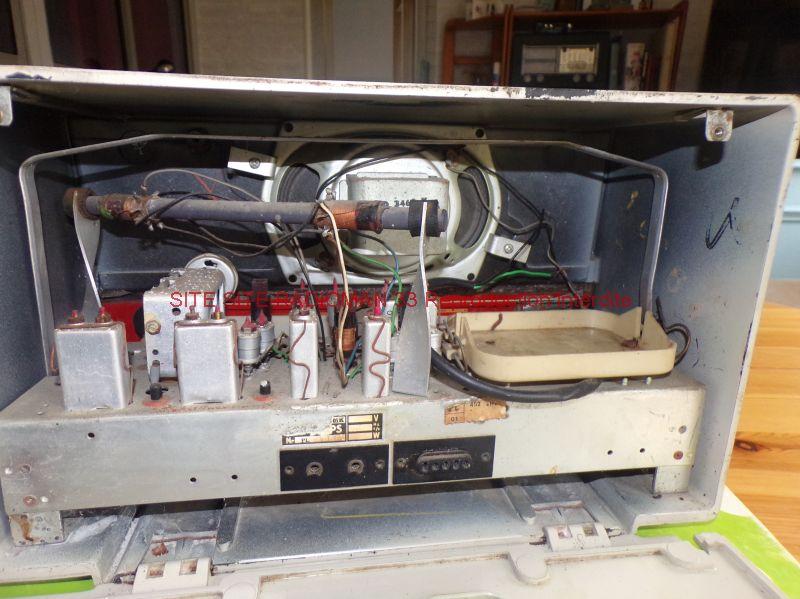

L'ensemble est monté sur un châssis tout comme un poste à lampes!

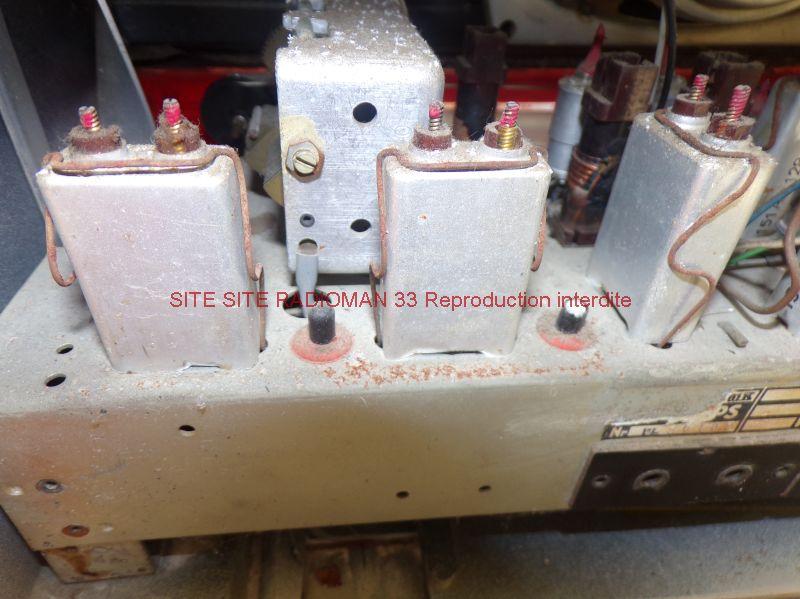

Et si on regarde de plus près, on aperçoit entre les transfos F.I les transistors enfilés dans des rondelles en caoutchouc !

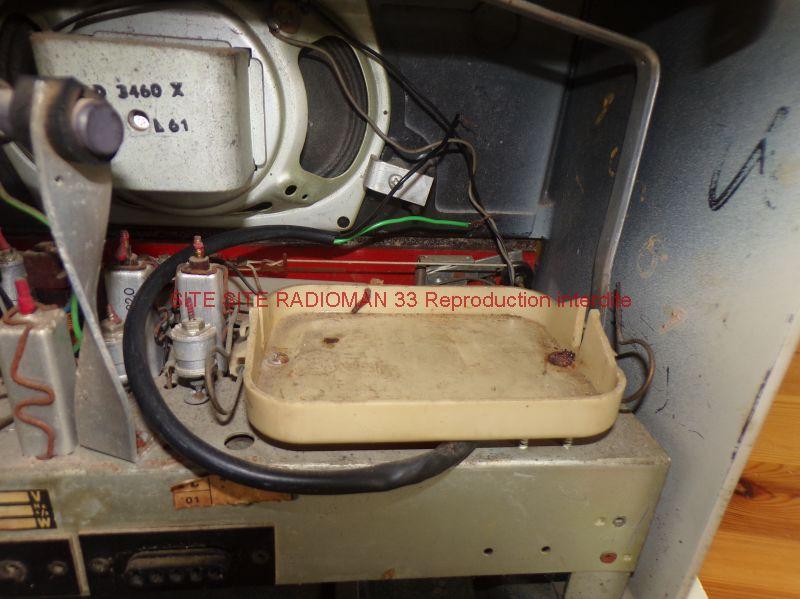

On voit le grand haut-parleur, le cadre ferrite, les transfos FI bien spécifiques à Philips et sur le coté droit l'emplacement pour les piles :
Il me manque visiblement la partie haute du coupleur et il reste deux fils dans une gaine noire qui ont été coupés.
Il va donc falloir que je me procure un coupleur de piles...

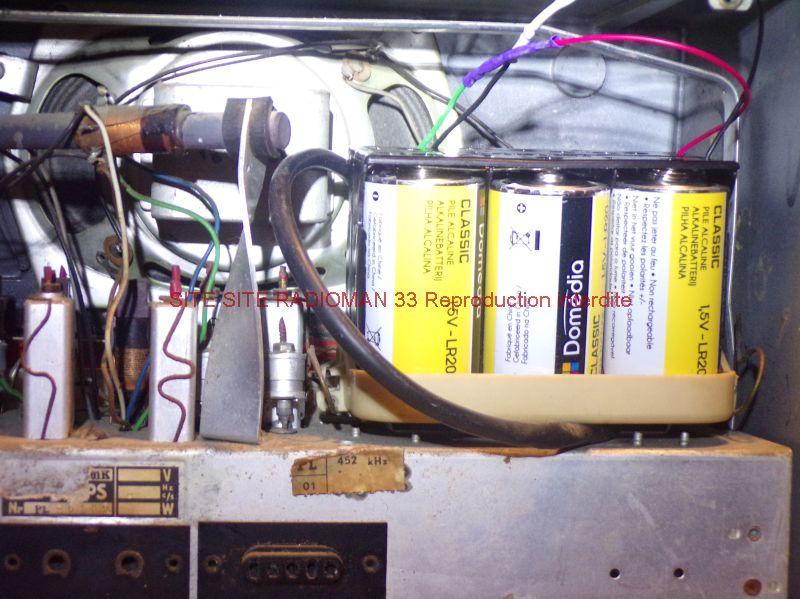

Vu les dimensions il me faut un coupleur pour 6 piles de 1,5 V type R20 (les plus grosses).

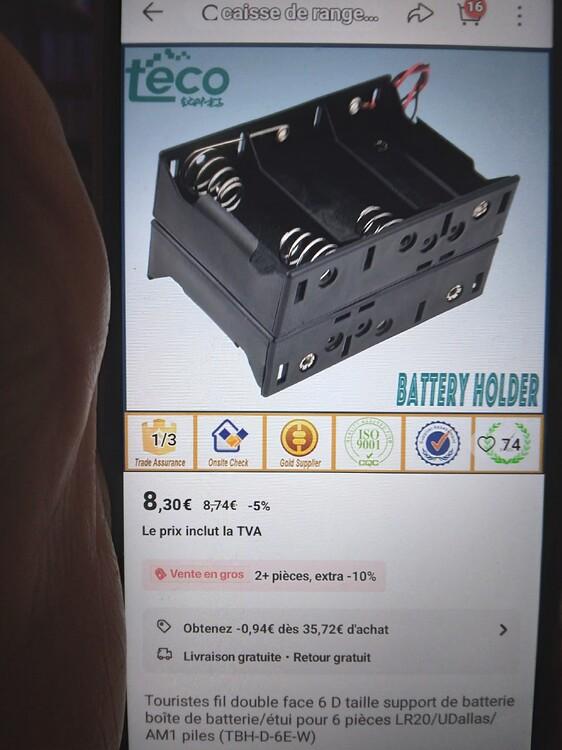

Après quelques recherches j'ai trouvé l'objet chez les chinois d'ALIEXPRESS.
Le coupleur vient d'arriver :
on va pouvoir continuer :
Deux épissures soudées, un morceau de gaine thermorétractable et le raccordement est fait.
J'ai auparavant repéré les polarités avec le schéma !

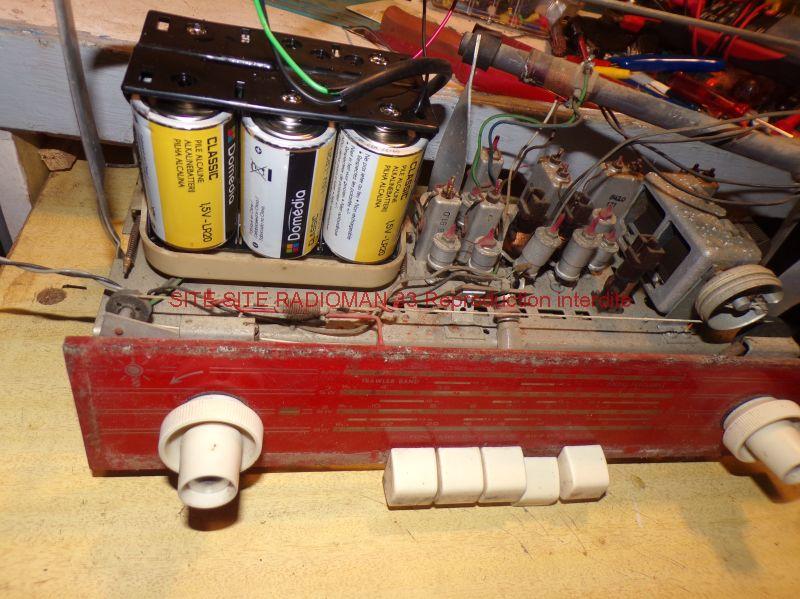

Le coupleur s'emboite dans le bac en forçant légèrement, on est prêt pour les essais !
J'ai d'abord fait un essai en mesurant la consommation du poste:
Volume à zéro => 40 mA…
Ça va ! Pas de court-circuit... C'est déjà ça!
Coté fonctionnement , j'ai beaucoup de crachements et je reçois en PO une radio anglaise assez faiblement avec le son déformé!
Bon, on arrête là les essais !
On va maintenant le regarder de plus près :

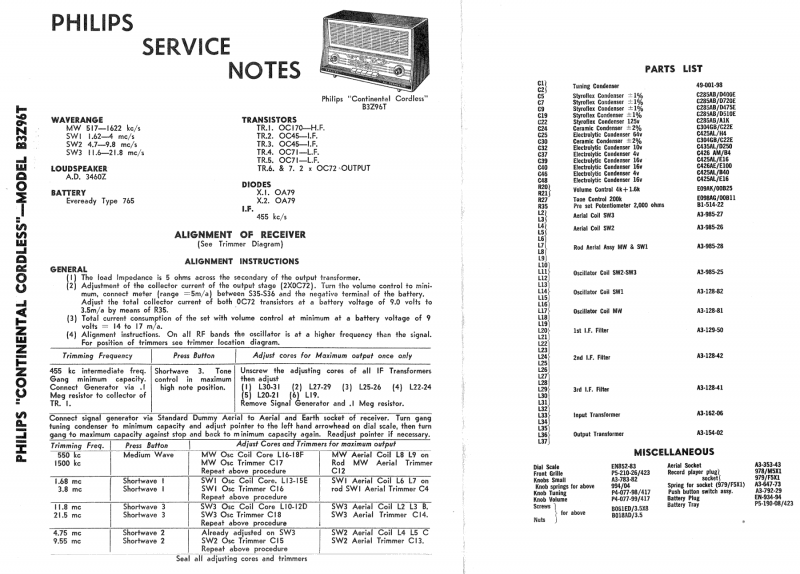

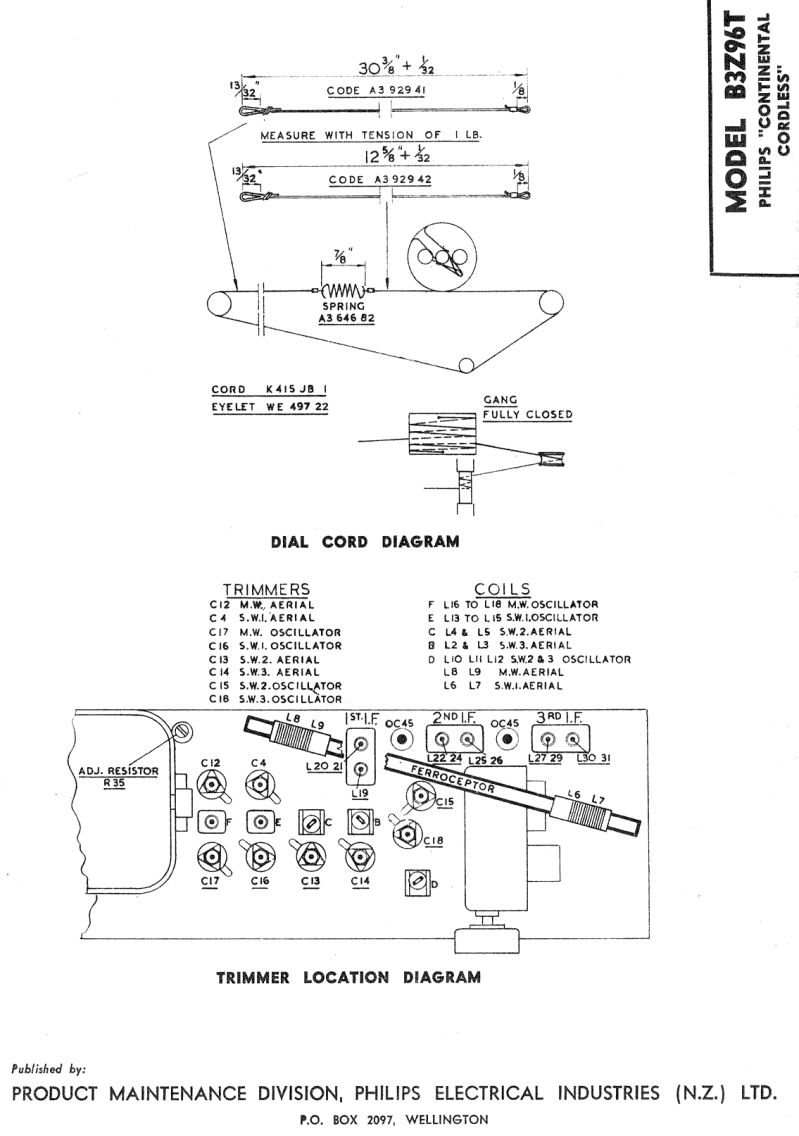

D'abord la notice de service prise sur Doctsf:
Tout cela est très classique :

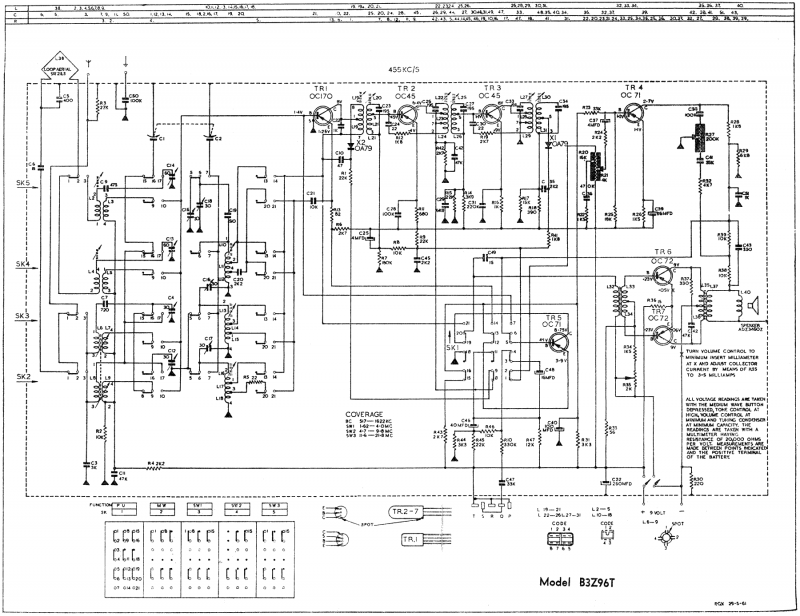

Le premier transistor est un OC170, puis deux OC45 en FI, détection par diode OA70, et deux OC71 en préampli, enfin un push-pull avec deux OC72.
Il faut maintenant sortir le châssis de la caisse :
Pour le sortir, il y a deux vis à l'arrière sous la caisse et deux vis à l'avant accessibles par l'arrière avec un tournevis assez long.
Ensuite, il faut dessouder les deux fils du haut-parleur et tout l'ensemble vient par l'arrière.
Ici, pas de circuit imprimé !

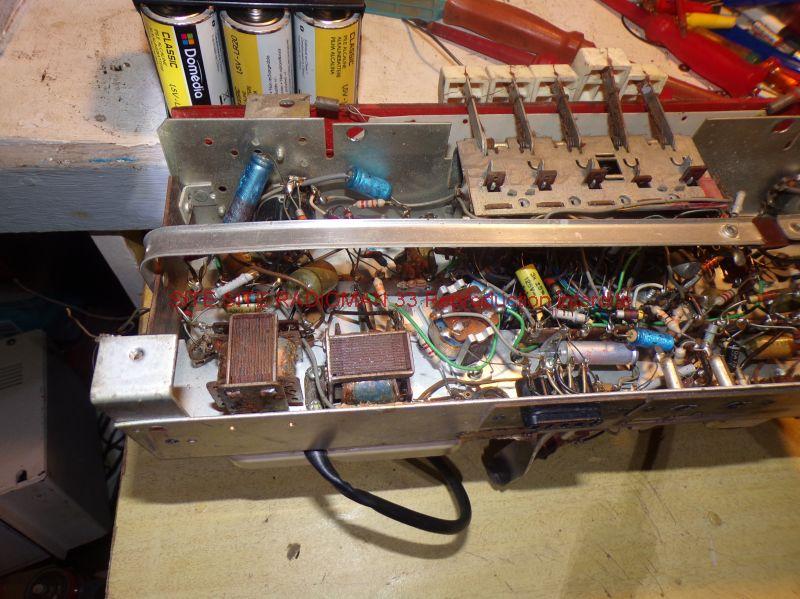

Tout est câblé "à l'ancienne" et vue de dessous, ce n'est pas très accessible :
Au milieu de tout ce fatras, j'ai repéré trois condensateurs chimiques bleus qui commençaient à baver et qui je pense sont la source des problèmes !
Après une heure d'efforts, j'ai réussi à les remplacer !
Rien d'autre d'anormal à signaler, on va faire un essai "sur table":
Je branche mon haut-parleur d'atelier et premiers tests :
Ça fonctionne...et plutôt bien !
J'ai en PO la radio anglaise entendue lors du premier essai mais cette fois-ci le son est fort et clair…
En ondes courtes sur un bout de fil de 2 m comme antenne j'ai quelques stations étrangères qui arrivent très fort, mais avec des parasites dus à l'environnement électrique.
Les transistors ont bien remplacé les tubes et je suis étonné du volume sonore délivré dans mon haut-parleur d'atelier.

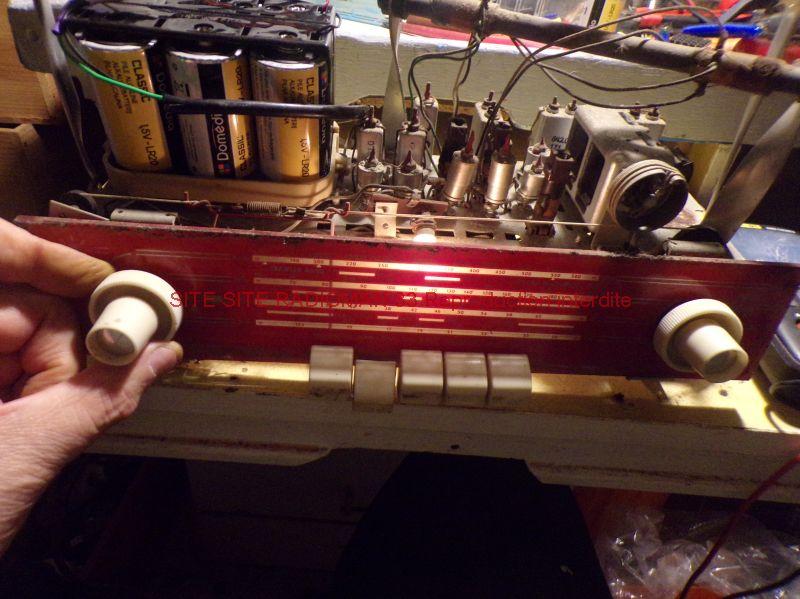

Je n'avais pas vu à quoi servait le bouton à gauche derrière le bouton de volume :
Il sert à éclairer le cadran!.

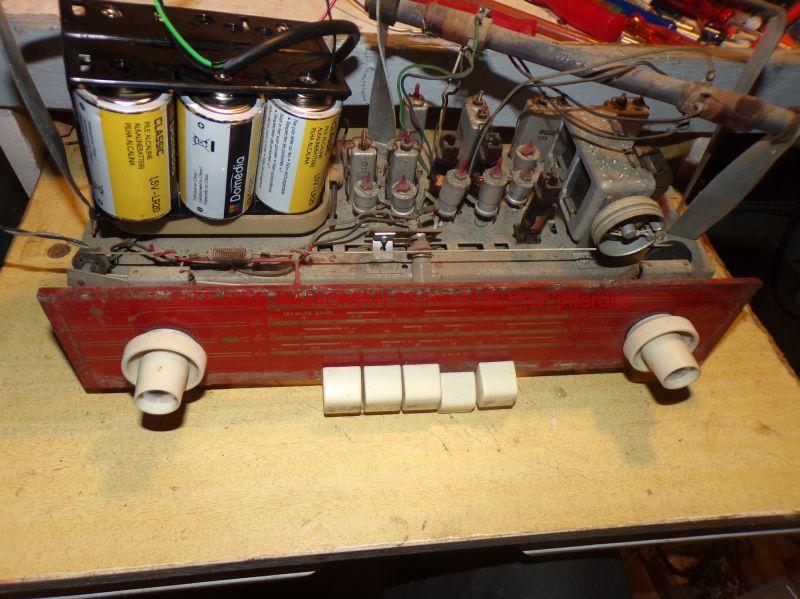

Voilà, tout fonctionne, il reste à le remonter dans la caisse :
pour plus de commodité j'ai rallongé les fils vers le haut-parleur !
Après remontage, j'ai fait quelques vidéos de l'appareil en fonctionnement et j'ai fait un petit montage pour vous présenter tout ça:
==> Vidéo youtube <==
Voilà, l'appareil est reparti sur l'étagère !
