BOUYER Autoflex 226 (révision)

Il y a quelques années j'avais trouvé à Emmaüs ce petit amplificateur à transistors.

Il date du début des années 60, fonctionne en 6 ou 12V et il est destiné a faire des sonorisations à partir d'une voiture.

Bon, il a bien vécu, et surtout il a subit de nombreuses modifications et adjonctions.

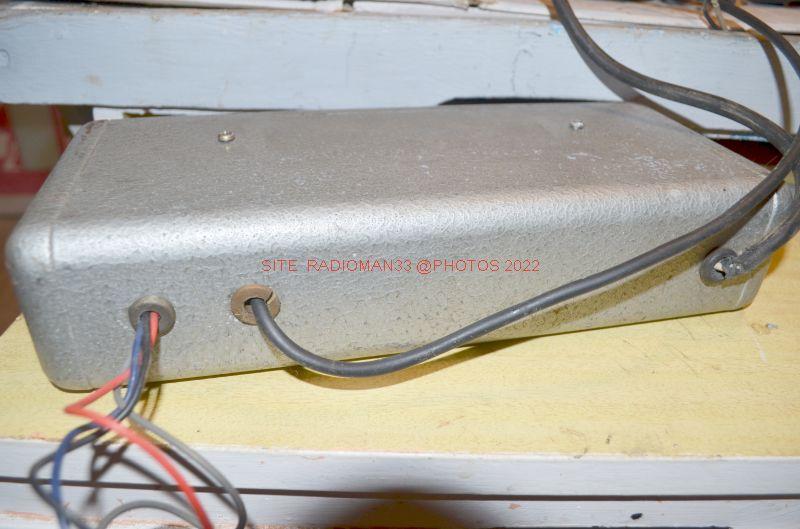

Déjà à l'arrière de nombreux fils sont rajoutés:

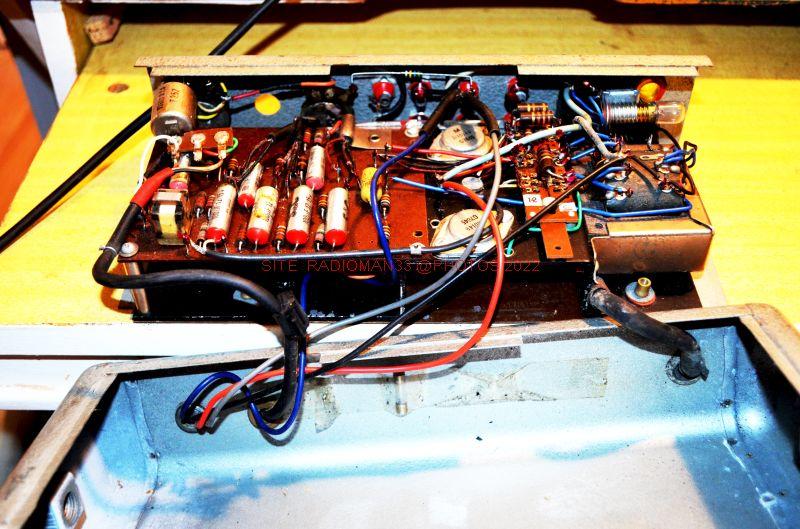

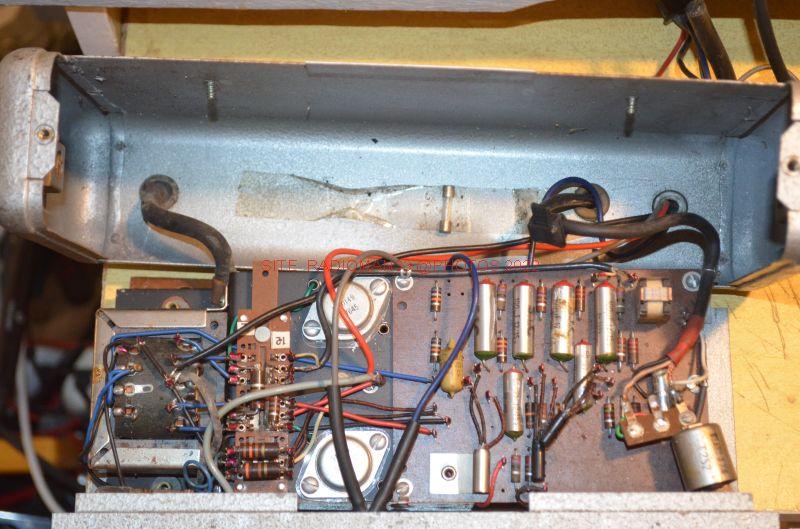

Et à l'intérieur, ce n'est pas mieux, j'ai des fils dans tous les sens :

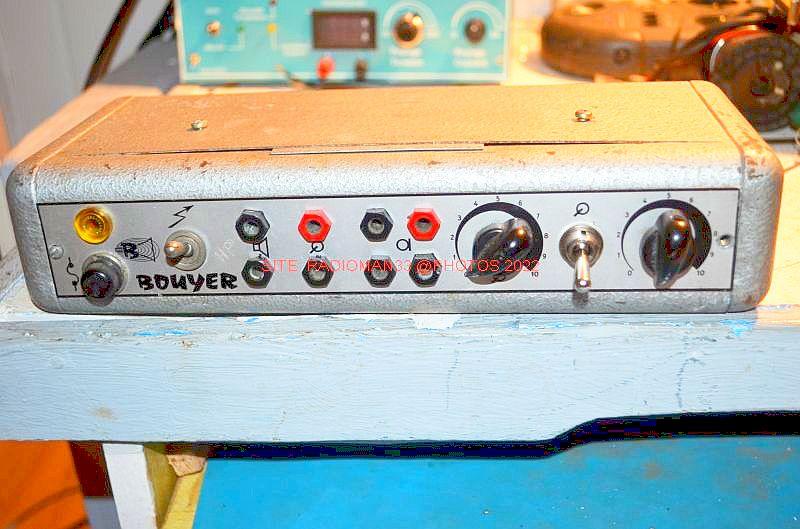

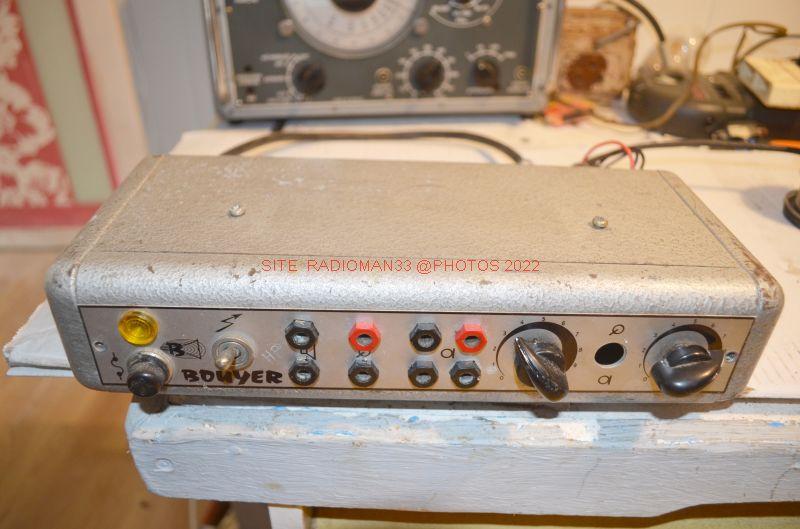

Sur le devant il manque un inverseur :

Je vais essayer d'en trouver un qui ressemble à celui d'origine !

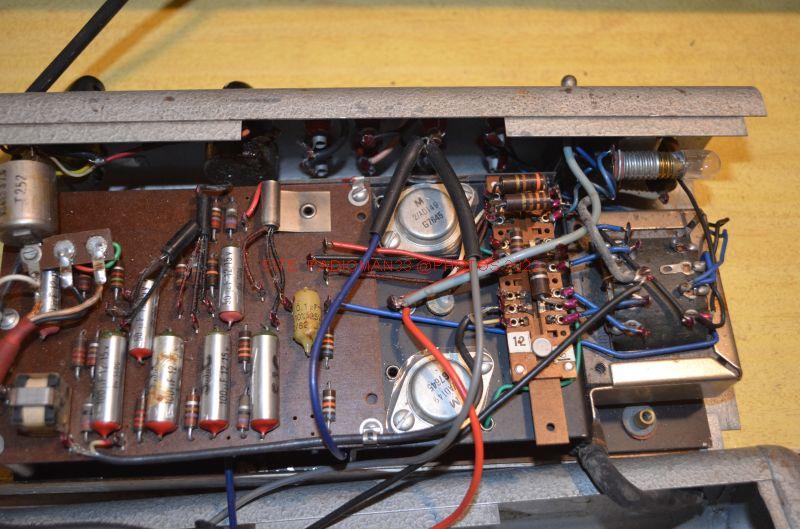

Sur le circuit imprimé, vous avez surement remarqué de nombreux condensateurs "Sic-Safco" rouge et vert :

Ceux-là, on les connait bien et nous savons tous qu'il faut les remplacer sans état d'âme:

Enfin, sur la partie gauche, un étrange transfo d'impédance a été rajouté par-dessus le circuit imprimé.

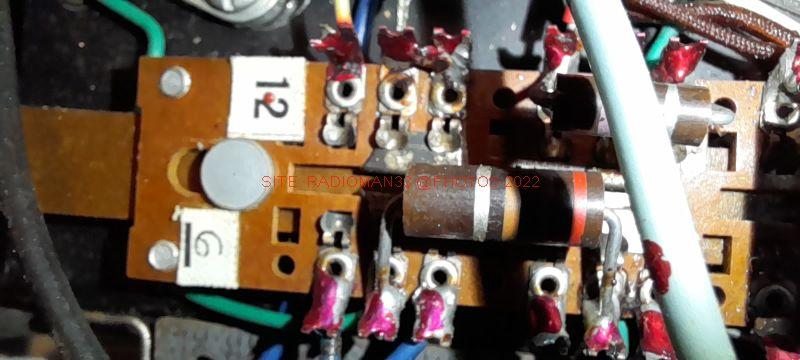

A noter aussi le commutateur à glissière 6/12V qui commute de nombreux circuits:

La partie "puissance" est assurée par deux transistors AD149 montés sur radiateur :

Voilà pour la présentation !

Maintenant, on va passer aux choses sérieuses...

En premier, un peu de documentation (prise sur Doctsf):

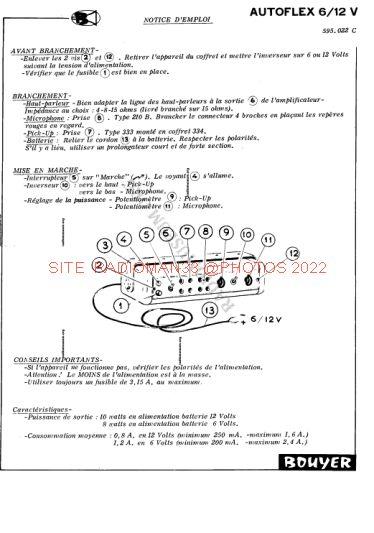

La notice d'emploi nous donne les principales caractéristiques de l'appareil...

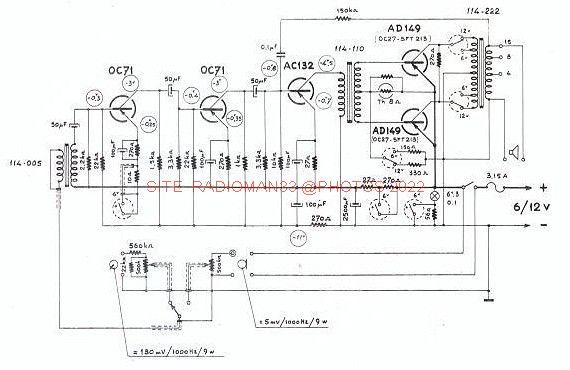

Voici le schéma de l'appareil (click pour agrandir)

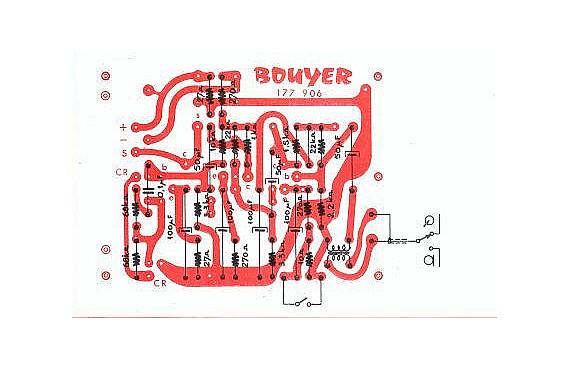

Et le circuit imprimé vue de dessus :

Tout cela va bien m'aider, car mon but est de le faire revenir à son état initial et supprimer tout ce câblage superflu !

On va commencer par les condensateurs :

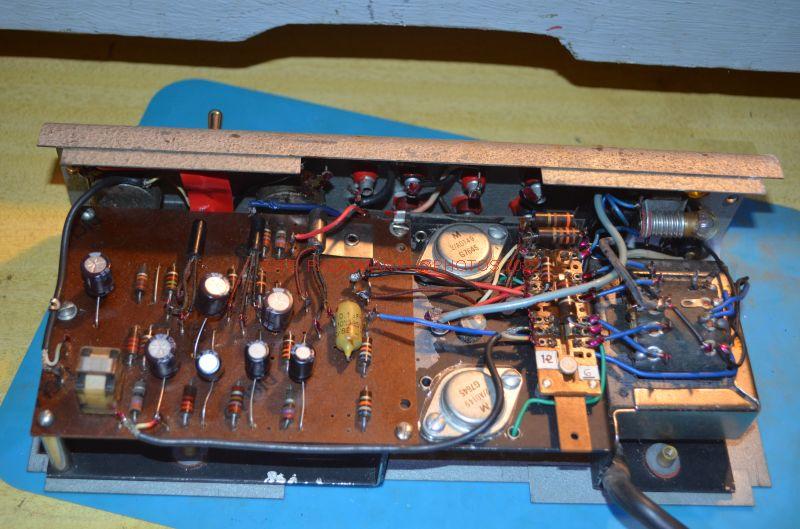

Et voilà !... Tous les vieux condos ont été remplacés par des neufs :

il y en a 4 de 100 µF 25v et 3 de 47 µF 63v que j'avais en stock.

Mais ce n'est pas fini, il y en a un autre bien planqué :

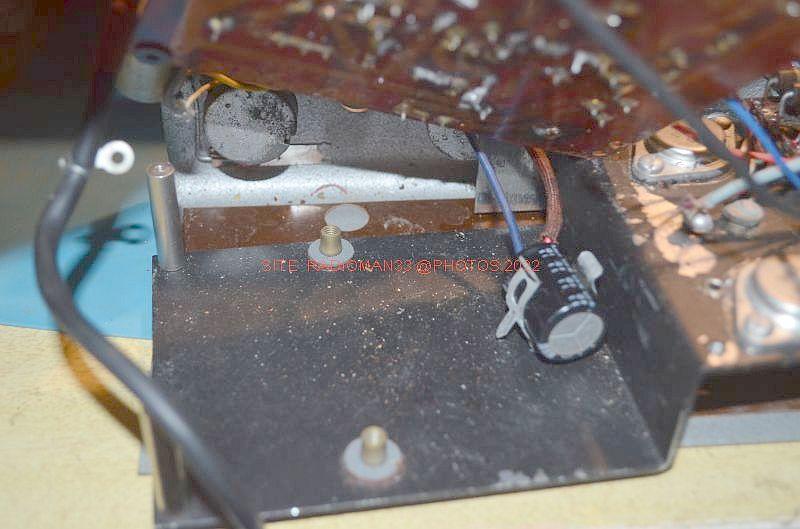

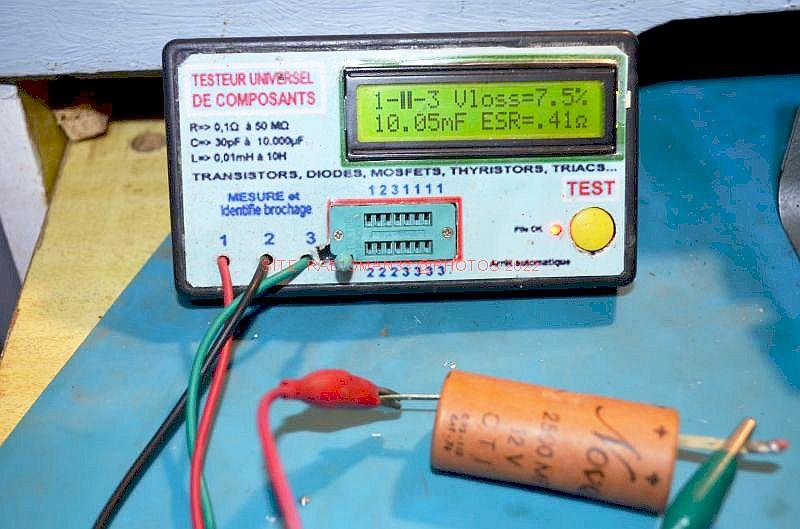

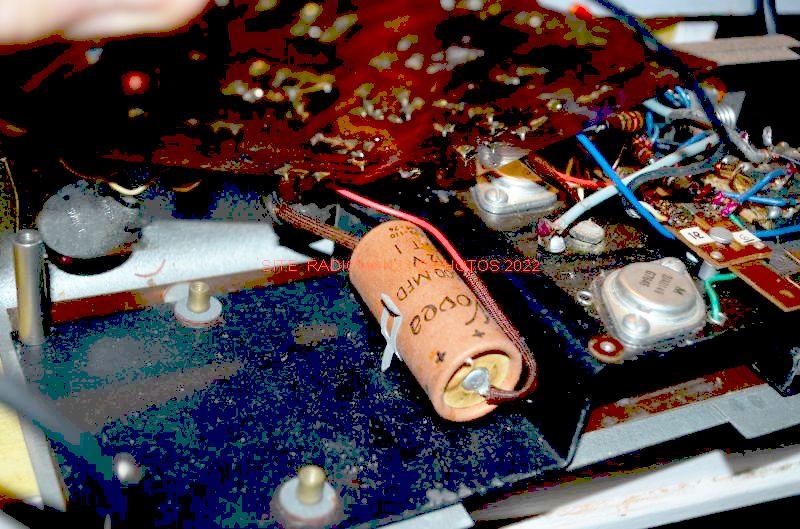

Il est sous le circuit imprimé et par curiosité, je l'ai passé au testeur :

Il est complètement sec, sa valeur est passée de 2500 µF à 10 mF, c'est dire !

Je l'ai remplacé par un 2200 µF 35v que j'avais :

Il est plus petit, mais en resserrant la pince ça tient.

Passons maintenant à l'inverseur :

J'en ai trouvé un qui passe juste :

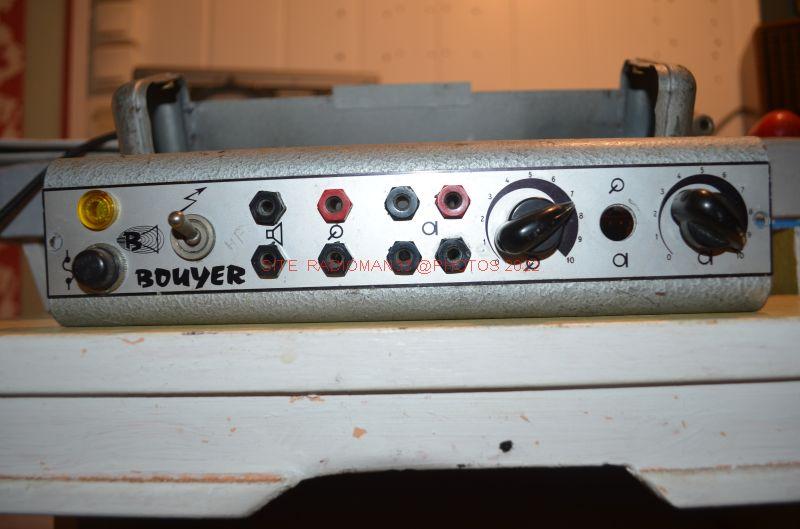

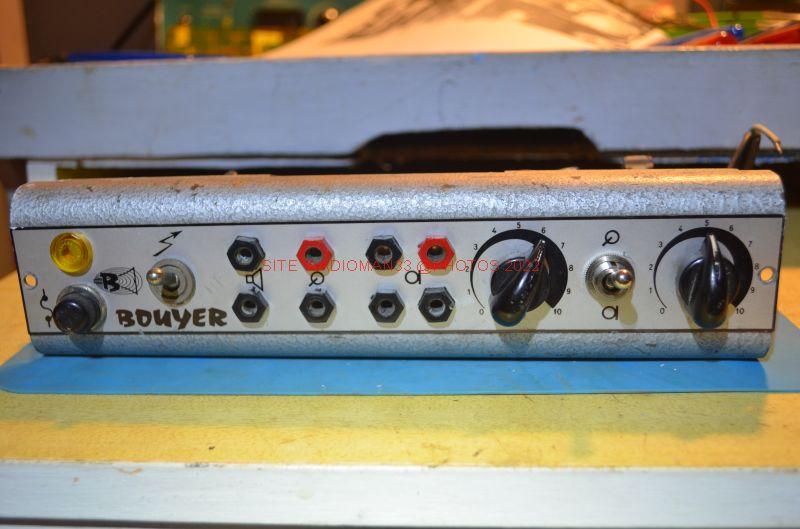

La façade est à nouveau complète !

Le câblage a été revu et j'ai supprimé le petit transfo rajouté :

Un morceau d'adhésif isole l'arrière du commutateur, car il touche le circuit imprimé.

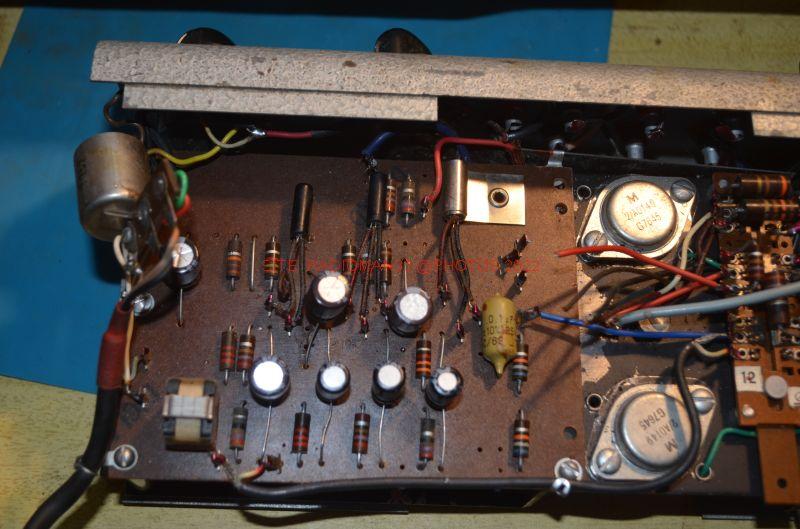

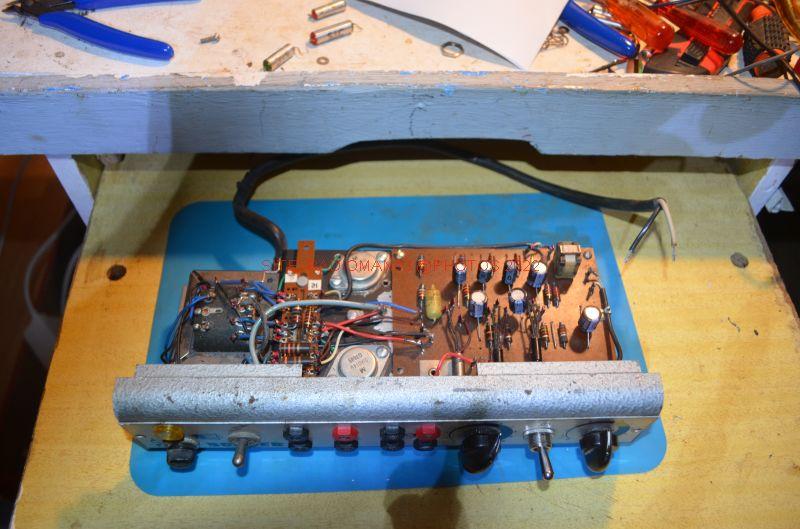

Et voila notre ampli a retrouvé son "look" d'origine et son câblage initial :

Reste plus qu'à l'essayer :

Branché en 12 V ça fonctionne...

Il consomme presque 1 ampère et la puissance fournie permet largement de se faire entendre.

Par contre, c'est de la sono des années 60 avec beaucoup de souffle résiduel surtout sur l'entrée micro.

L'essentiel est qu'il fasse le boulot pour lequel il est prévu !

À suivre pour de nouvelles aventures...
