UN AMPLI D'ANTENNE pour TSF

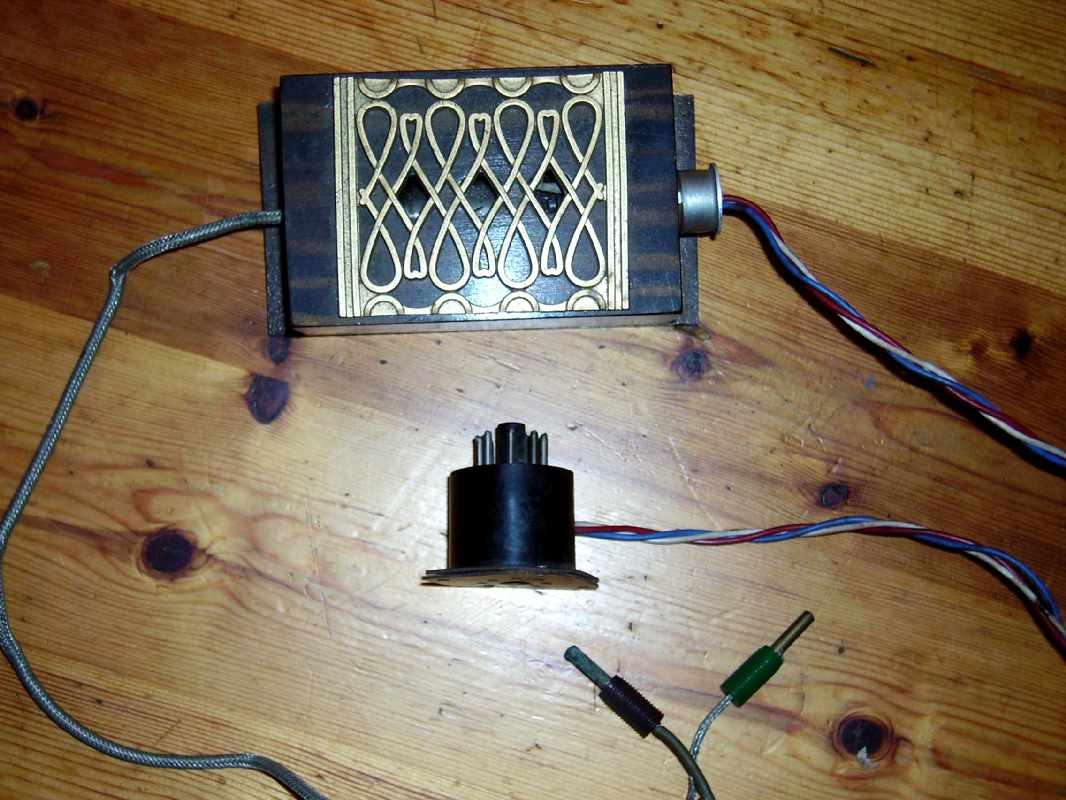

J'ai trouvé ce curieux boitier au fond d'un carton de pièces détachées anciennes:imgp5393.jpgJe ne sais pas si il s'agit d'une réalisation personnelle ou si l'objet a été commercialisé un jour mais je n'en connaissais pas l'existence auparavant!

Cet objet est - à priori - un amplificateur d'antenne destiné aux postes de TSF des années 40 (séries octales).

Mais revenons un peu en arrière:

Les postes de TSF antérieurs aux années 50 n'avaient pas d'antenne de réception !...

Il fallait donc brancher dans la prise "ANTENNE" située derrière le poste une antenne extérieure, long bout de fil de plusieurs mètres si on voulait capter des émissions lointaines.

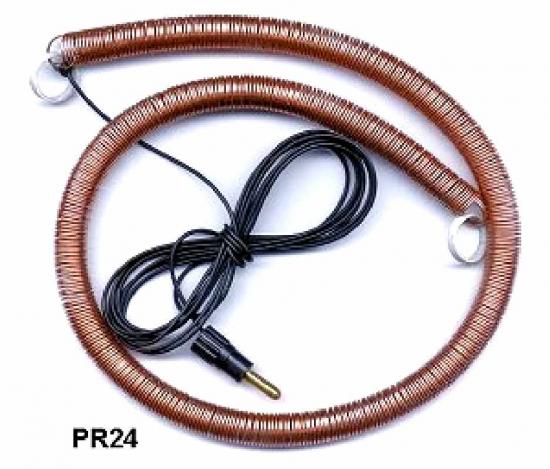

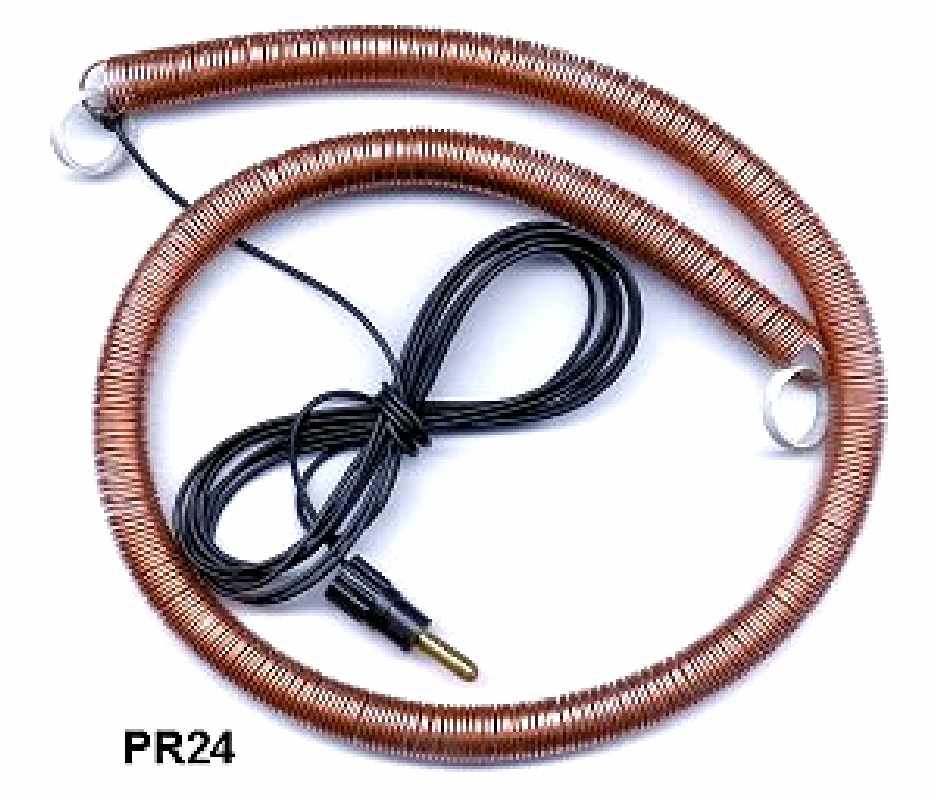

A l'intérieur des maisons on se contentait souvent de la "fameuse" antenne boudin: grand ressort que l'on fixait au mur avec 2 punaises

antenne-ressort.jpgSuivant l'orientation de l'antenne on pouvait privilégier la réception de certains émétteurs.

Malheureusement la réception était évidemment plus faible qu'avec une grande antenne extérieure.

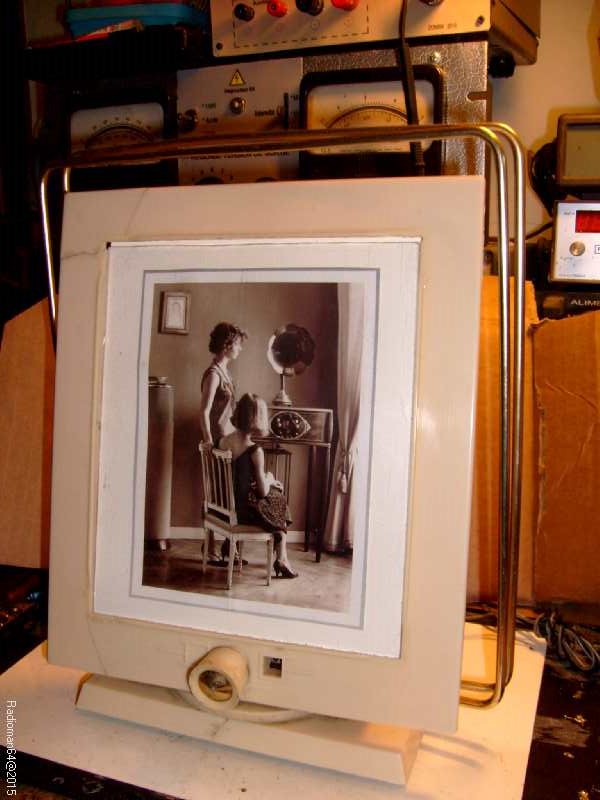

On a vu apparaitre aussi à cette époque les fameux cadres antiparasites qui étaient souvent sous la forme d'un cadre photo:

S7300701

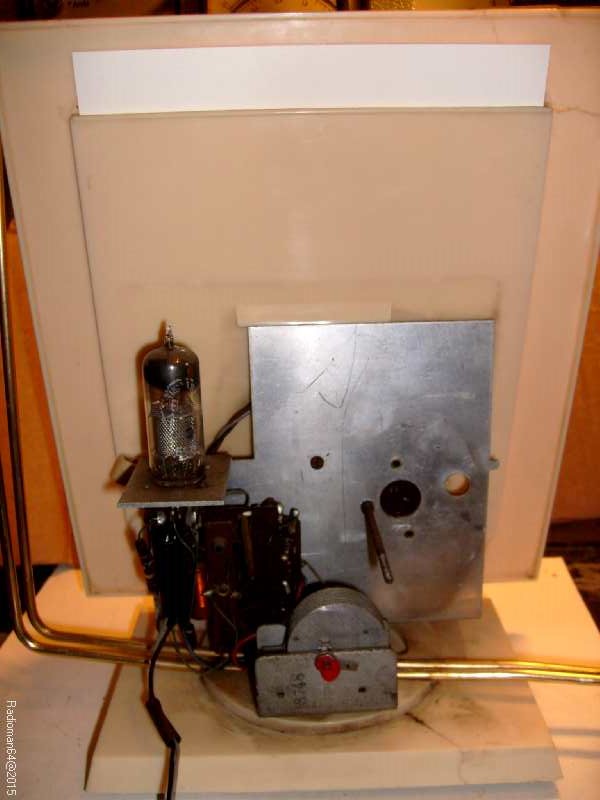

Ils étaient orientables et comprenaient à l'intérieur une lampe amplificatrice alimentée par le poste de tsf:S730070220914cadre0290.jpg

On aura l'occasion de reparler de ces cadres antiparasites amplifiés (ou non) dans un autre sujet...

Le petit boitier présenté ci-dessus est un peu un hybride des deux systèmes :

Il se branche sur les prises ANTENNE et TERRE du poste de TSF et avec un bouchon male/femelle Octal (en général sur la lampe BF)  il prends les tensions filament et 250V.

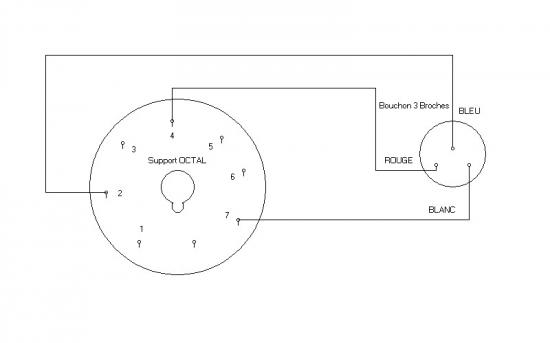

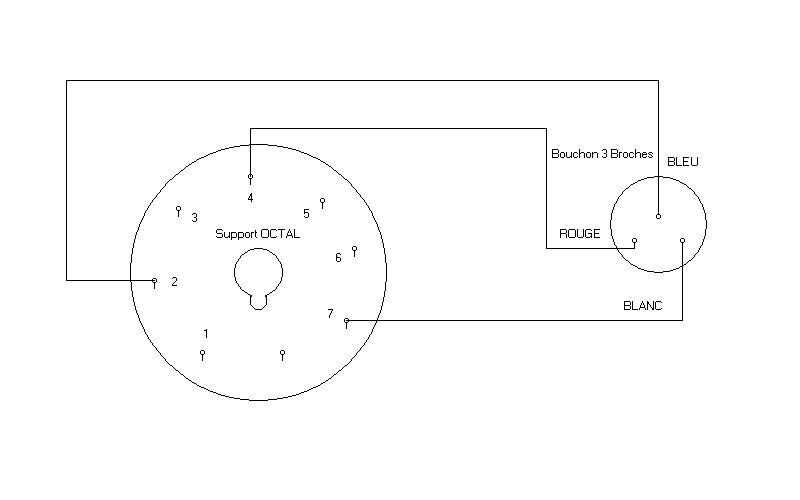

Voici le branchement relevé sur le boitier:brancht-ampli-ant.jpg

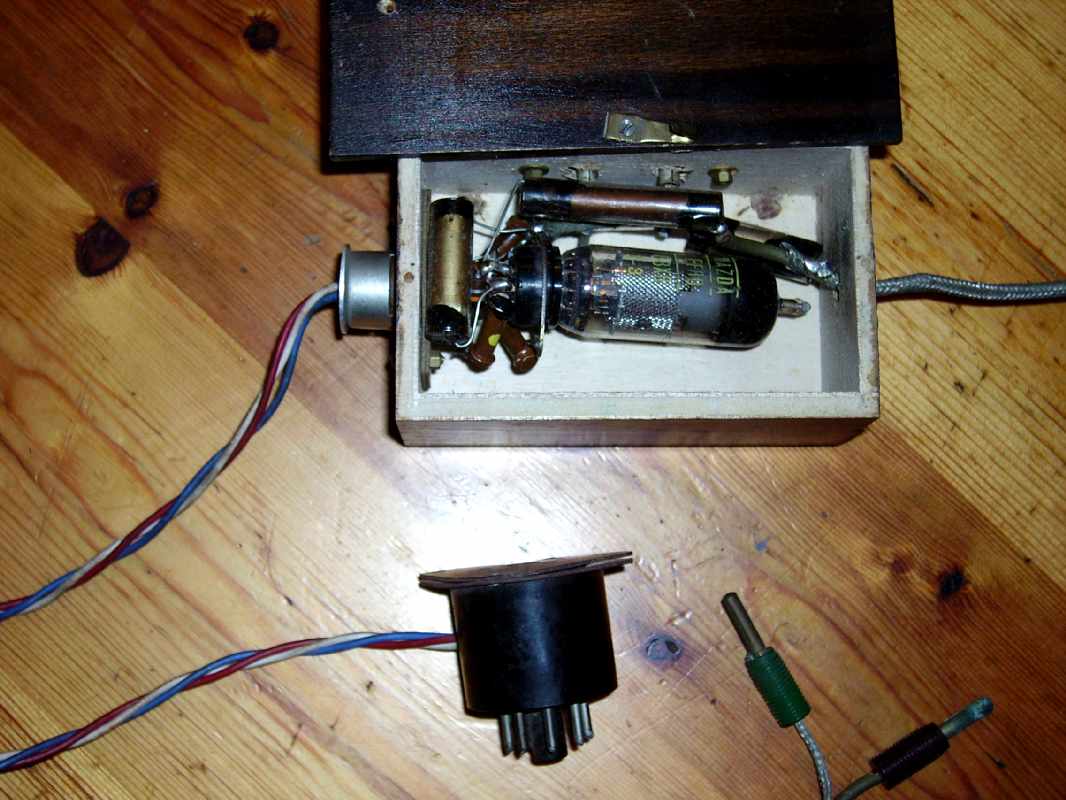

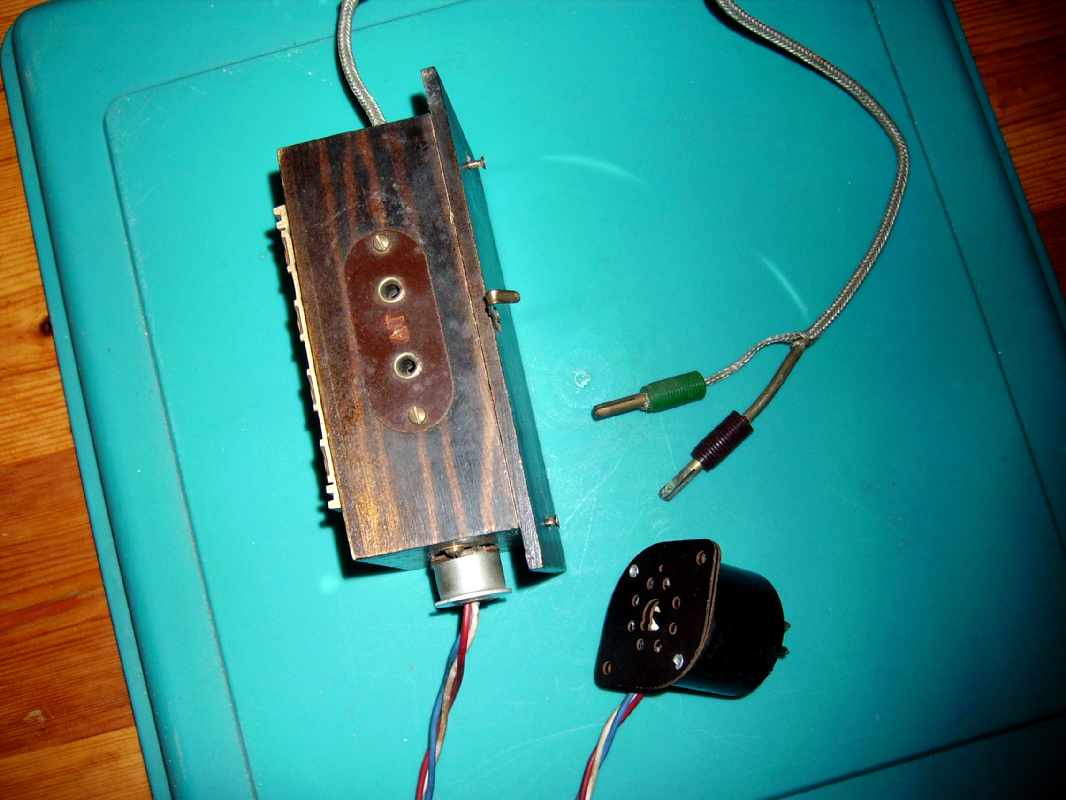

Il possède sur le dessus du boitier les prises ANTENNE et TERRE pour y relier une antenne intérieure (ou extérieure) et une prise de terreimgp5390.jpgimgp5391.jpgLe montage utilise une lampe EF80 montée en amplificatrice HF... Il n'a pas de bobinage accordé aussi je pense qu'il était plutôt destiné a la réception des ondes courtes!

Voici donc le boitier tel que je l'ai trouvé, j'essaierais dès que j'aurais un poste compatible à la restauration d'en tester les performances!...

Date de dernière mise à jour : 05/07/2021

Commentaires

  • Romain
    • 1. Romain Le 23/11/2020
    Bonjour à tous, je suis nouveau dans le monde de la radio. J'ai récupéré chez mon grand père un poste radio TSF de marque inconnu... Mon grand père était opérateur radio en indochine et ensuite a travaillé dans une société où il était ingénieur en radio. Je me suis toujours intéressé à la radio sans jamais poser la moindre question a mon grand père. Aujourd'hui jee retrouve avec ce poste TSF mais sans Antenne. Je souhaiterais fabriquer une antenne très simple, comme l'on vois sur certaines photos avec un cadre en bois et des tores en fil de cuivre. Quelq'un pourrais m'aider pour la fabrication de celle ci ? je suis très bricoleur et à quand même quelque connaissance dans l'électronique mais uniquement pour quelque bricole. Merci a vous !
    • radio-man64
      • radio-man64Le 24/11/2020
      bjr, si vous etes bricoleur voici un modèle qui fonctionne bien: http://www.cfp-radio.com/realisations/rea68/cadre-2605-01.html cdt domi
  • BAZOT Raymond
    • 2. BAZOT Raymond Le 08/03/2020

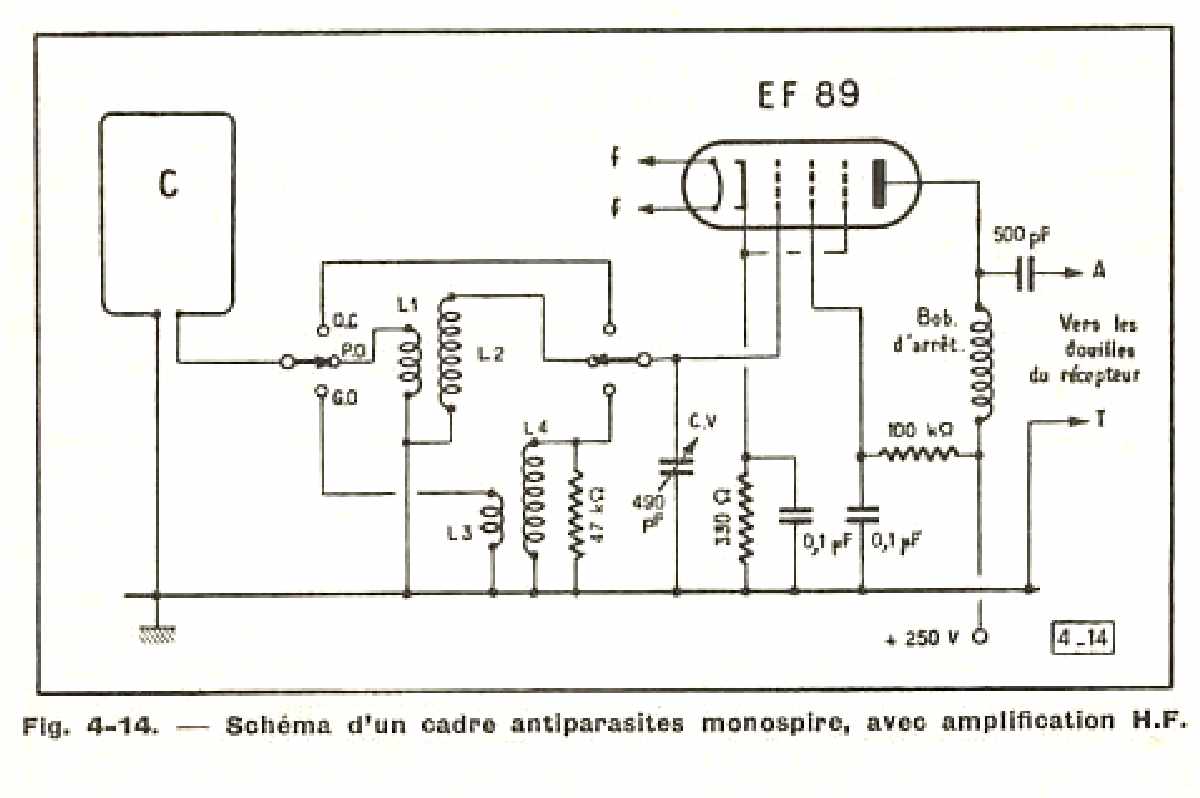

    Bonjour , dans le cas ou on voudrait construire une antenne amplifiée comme sur la figure 4-14 comment fabriquer L1,L2,L3 et L4 et quelle est la valeur de la self de choc et les cotes du cadre C. cordialement ,merci
    • radio-man64
      • radio-man64Le 11/03/2020
      bjr, vous trouverez plusieurs réalisations sur ce site: http://www.michelterrier.fr/radiocol/detail2009/cadre-antiparasite-capte.htm cdt domi
  • Gérard
    • 3. Gérard Le 31/01/2018
    Bonjour, je possède un cadre antiparasite sans amplificateur incorporé. Je voudrai y ajouter un ampli. Dois je l'intercaler entre les fiches bananes du cadre et le poste ? ou bien en // sur le CV ?
    Quand pensez vous ?
    Gérard
    • radio-man64
      • radio-man64Le 31/01/2018
      bjr, il y a un article tres détaillé sur le site de michel Terrier: http://www.michelterrier.fr/radiocol/detail-2015/preampli-hf-pour-cadre-air(1928).html cdlt domi
  • midaume
    • 4. midaume Le 12/12/2016
    Bonjour
    Je me lance dans les expériences du jeu Gégé "le jeune radio".J'en suis à l'installation d'une antenne extérieure avec un fil de 6m et d'une descente avec fil coaxial mais le réception est infime .Comment pourrais je améliorer?
    On me propose une antenne cadre photo,est ce possible dans le cadre des expériences?Merci.
    • radio-man64
      • radio-man64Le 13/12/2016
      bjr, une antenne cadre et meme un fil de 6m c'est insuffisant! voir ici la réalisation d'une antenne long fil avec balun: la longeur recommandée est 16,20m! https://f8dfo.wordpress.com/2014/01/31/antenne-filaire-avec-balun-19-maison/ cdlt domi64
  • caporossi paul
    • 5. caporossi paul Le 26/04/2016
    Bonjour,

    je dispose d'une antenne Célard Capte chrono que je veux connecter à un poste tsf Schneider Boléro 57, mais il me manque la connectique entre ces deux appareils !...

    Je recherche donc un cable avec prise voleuse rimbock pour me brancher sur mon poste Tsf sur la lampe 6 AQ 5 et à l'opposé 3 fils et olive bakelite

    A défaut, tout autre branchement ou idée ( bloc secteur de chez Celard ...)

    Merci de m'aider et me conseiller (mon tel 0660909302)
    Cordialement,
    • radio-man64
      • radio-man64Le 27/04/2016
      bjr, j'ai moi aussi 2 antennes celard à restaurer, le cable de liaison étant introuvable, j'avais envisagé de construire une petite alim à caser à l'intérieur, mais pour l'instant c'est resté au stade de projet... ça pourrais se faire avec 2 petits transfos de bloc secteur universel montés tete-beche: 220-6V et 6v-220v on aurais ainsi au centre le 6v pour le chauffage de la lampe et le 220v du second transfo redressé et filtré alimenterais la lampe en haute tension... la place étant limitée il faut réaliser un montage tres compact mais c'est faisable! cdlt domi64
