NATIONAL NC 121 Récepteur O.C

J'ai fait l'acquisition de ce récepteur par l'intermédiaire d'un ami du forum "radiotechnique"...

C'est un récepteur ondes courtes d'origine américaine qui date des années 60.(1963-1965)

quelques infos trouvées ici:    national nc121

A cette époque, de nombreuses marques commercialisaient ce genre de récepteur d'usage général.

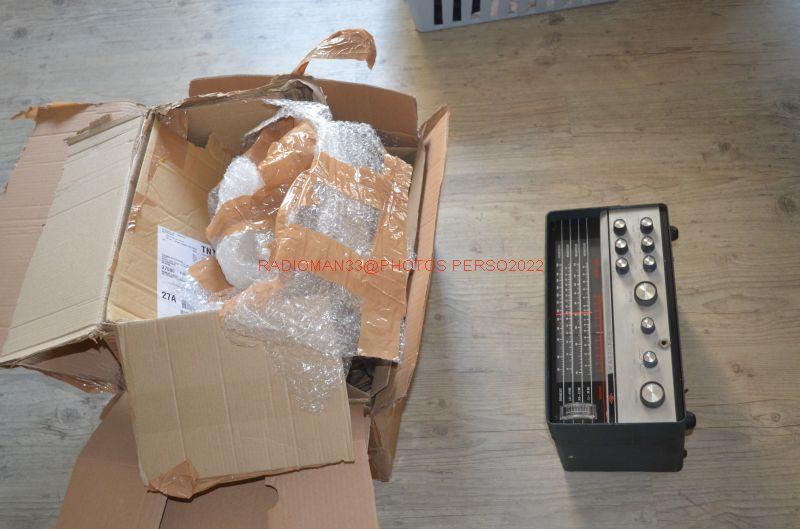

J'ai donc reçu un gros colis, car l'appareil a été super bien emballé.Dsc 0535

Dsc 0555L'appareil est arrivé en bon état apparent, pas de choc ni de casse.

Coté fonctionnement : Le vendeur m'a bien prévenu :

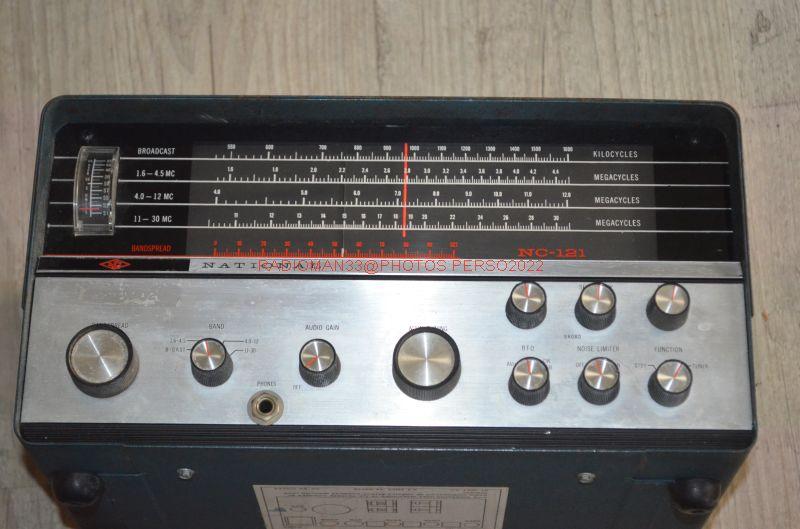

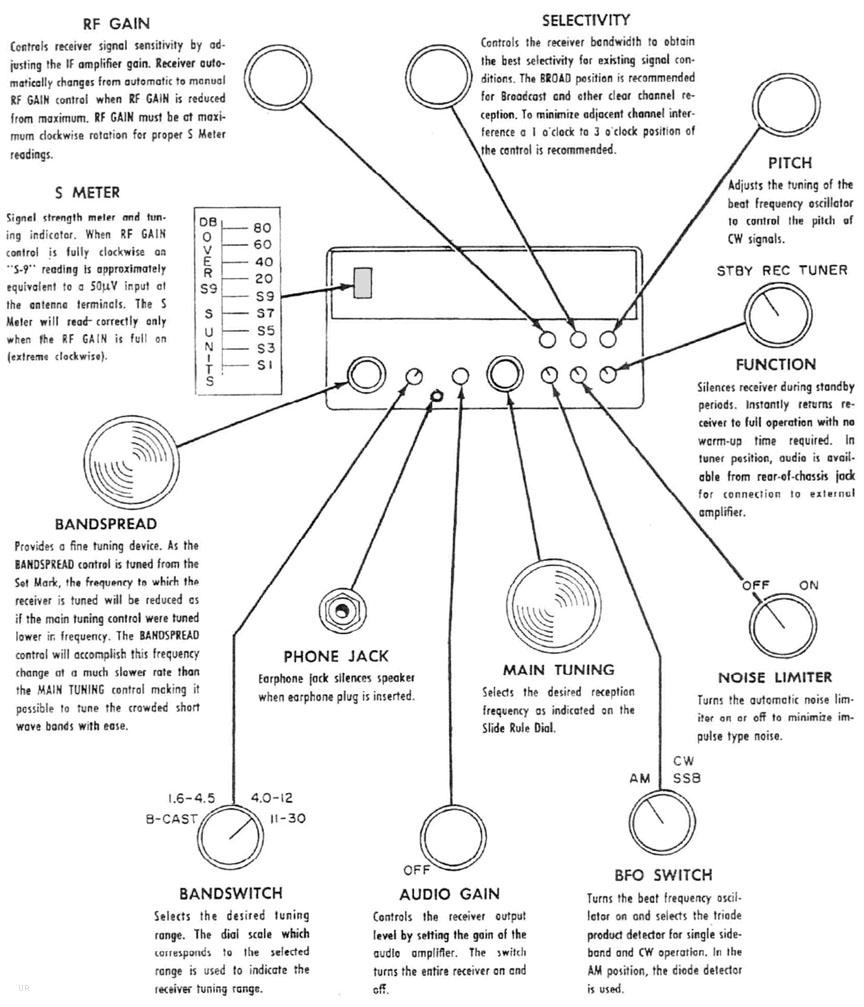

Il est en panne...Il s'allume mais il n'y a pas de son!Dsc 0553Il est plutôt sympa dans son coffret métallique avec son grand cadran et ses nombreux boutons de commande dont les fonctions sont résumées (en anglais) sur cette page:

Nc121dia

L'état extérieur est bon : pas de rayures et tous les boutons sont d'origine.

Une chose importante à savoir :

L'appareil est prévu pour fonctionner uniquement en 110V.

Il me faudra de ce fait un transformateur 220/110 V pour pouvoir le tester.

Un petit coup d'oeil à l'intérieur :

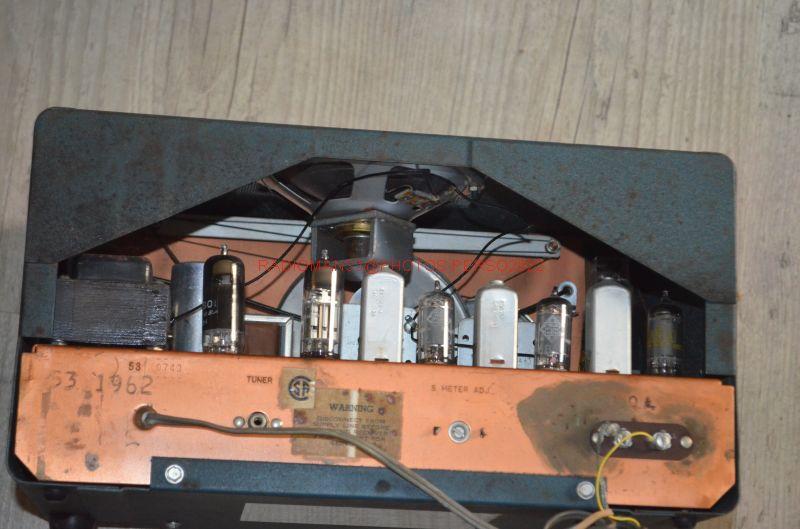

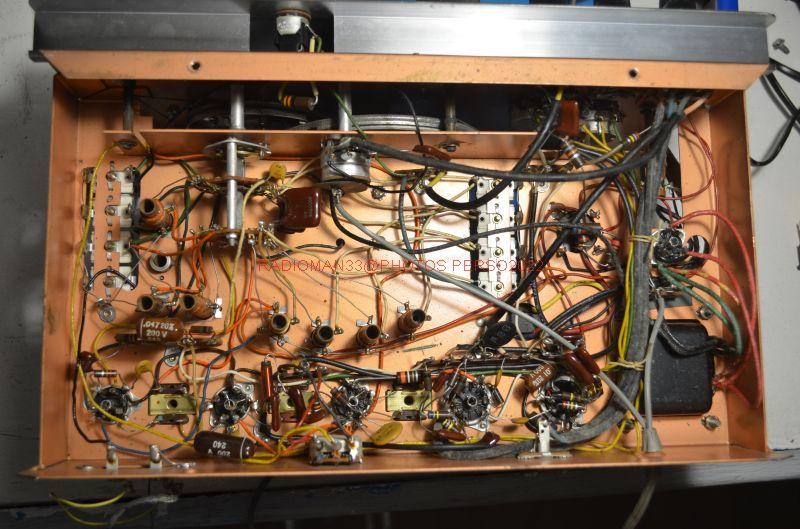

Dsc 0557Dsc 0560L'appareil n'a visiblement pas été bricolé, le câblage est propre, mais certains endroits sont peu accessibles.

Pour commencer, je me suis procuré la notice technique de l'appareil :   ==> Recepteur national nc121Recepteur national nc121 (3.19 Mo) <==

J'en ai extrait le schéma:

Nc121 schema complet

L'appareil comporte les tubes suivants: 6BE6, 6BA6, 6BA6, 6T8, 6AW8 and 6X4

Séries miniature et noval .

Après de nombreuses vérifications d'usage j'ai tenté un premier branchement et en effet l'appareil s'allume, tension filaments correcte, haute tension un peu élevée (160v) mais aucun son!

Je suspecte donc le circuit de la lampe finale 6AW8 et j'ai zéro volt sur la plaque:

le transfo de sortie est coupé coté primaire!

j'ai essayé de voir si on aperçoit la coupure mais il est riveté et soudé sur le châssis... Bref quasiment indémontable !

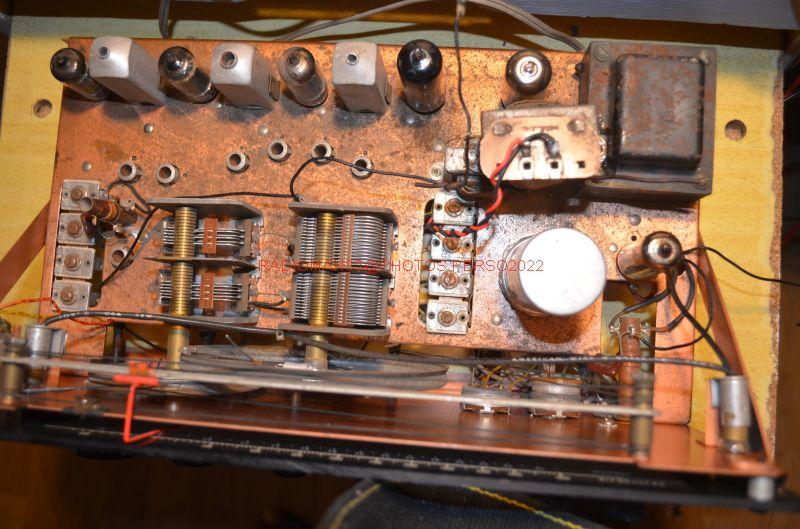

J'ai tourné la difficulté en implantant par dessus un petit transfo de sortie provenant d'un petit poste tous courants:Dsc 421Il est collé à l'araldite par-dessus l'ancien et le câblage est refait en conséquence !

J'ai maintenant l'amplificateur Bf qui fonctionne, mais c'est tout...pas de HF!

Quelques mesures supplémentaires me font suspecter la lampe EABC80, n'en ayant pas sous la main je fait appel à un ami (merci Luc) qui m'en envoie une :

Là, c'est mieux, j(ai un peu de souffle et en branchant l'antenne une réception très faible!

Je continue les tests et en permutant les deux 6BA6 le niveau de réception est différent...

Je passe les deux tubes au lampemetre et m'aperçois qu'elles sont toutes deux quasiment pompées.

J'en recherche deux autres et monte donc deux tubes qui bien que pas neufs ont un débit correct :

Ça va beaucoup mieux!

Le niveau de réception est bien remonté et le réglage de sensibilité agit parfaitement.

Par contre, cela a bien mis en évidence un niveau de ronflement assez gênant dû à un mauvais filtrage.

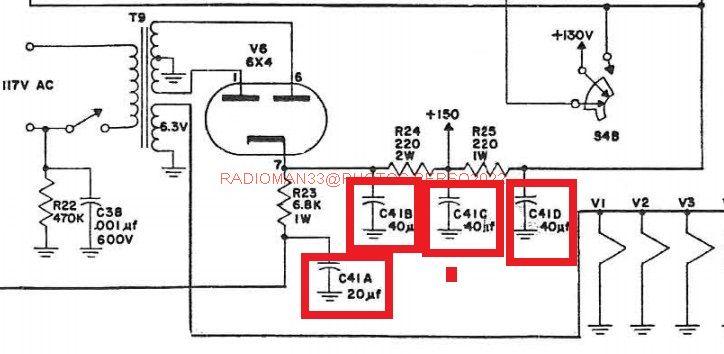

L'alimentation comporte en effet un gros condensateur quadruple:

Alim01 3

C41 fait en effet 3 x 40µF + 20µF isolé à 250v.

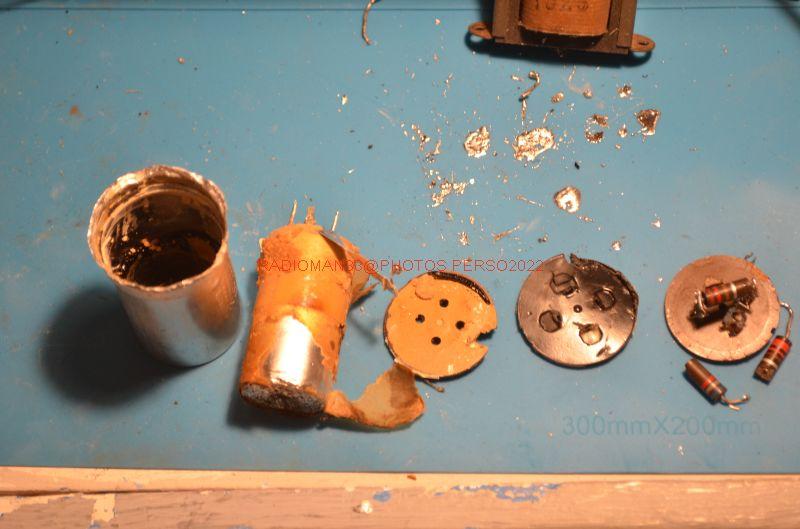

Il faut donc le remplacer:Dsc 0562Décablage et ouverture du boitier !

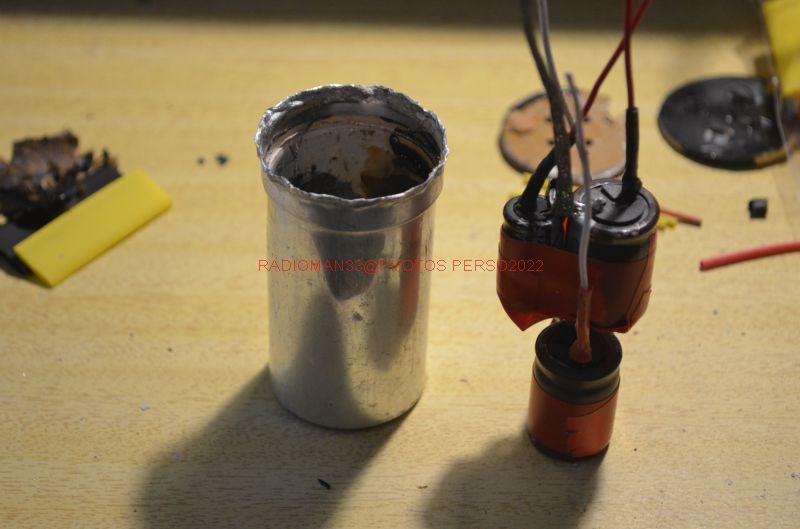

Dsc 422Je fais un assemblage de quatre condensateurs de 22µF 400v (je voulais mettre des 47µF mais ça rentrais pas...)

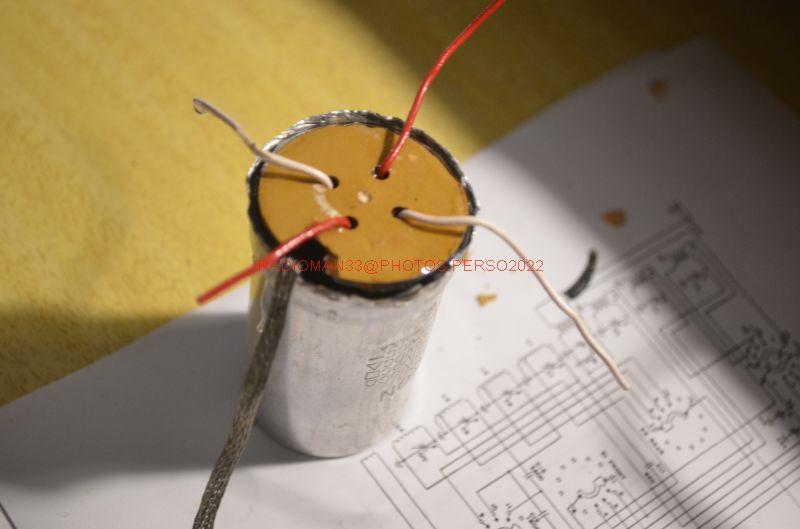

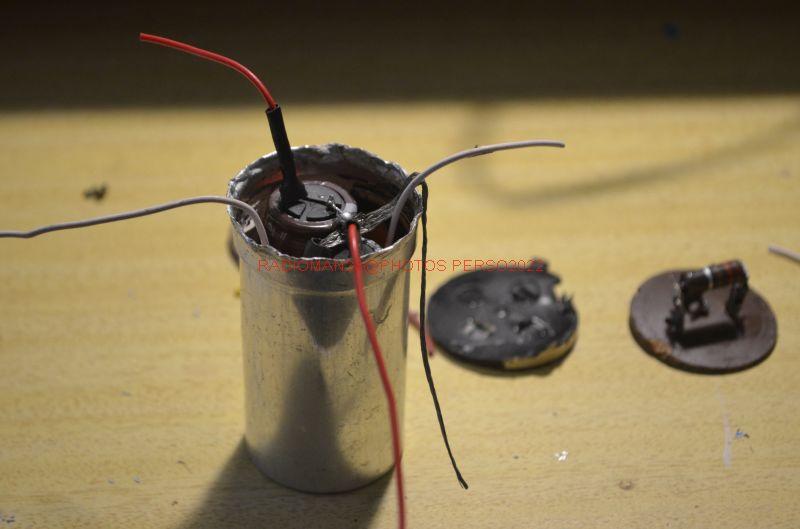

Le tout est scotché et isolé à la gaine thermo rétractable.Dsc 423Dsc 424

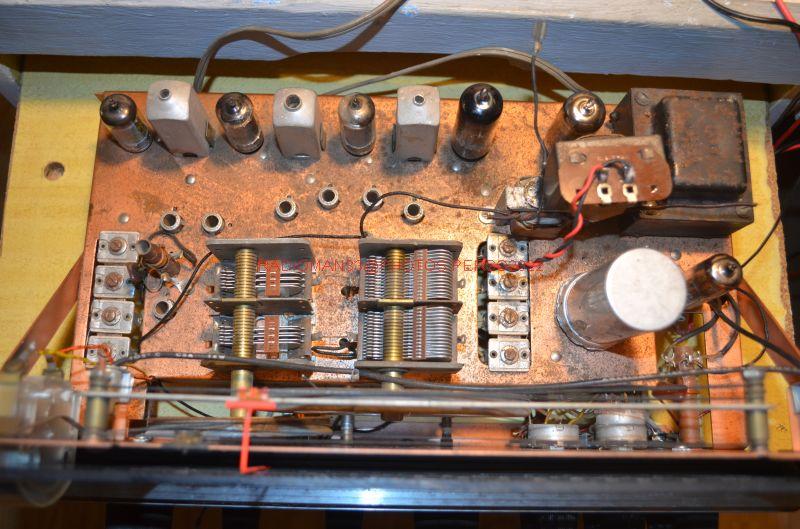

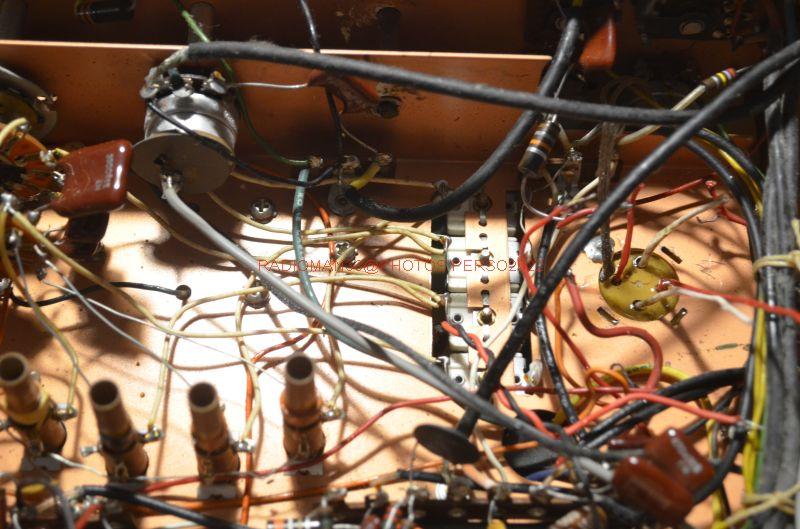

Ca rentre juste dans le boitier qui est ensuite collé à l'araldite à l'emplacement initial.Dsc 427Dsc 425Les résistances seront recâblées par dessus .



Nouvel essai, cela fonctionne beaucoup mieux!

La haute tension est normale :

152v sur la cathode de la 6X4 et 130V après les deux résistances de 220 ohms.

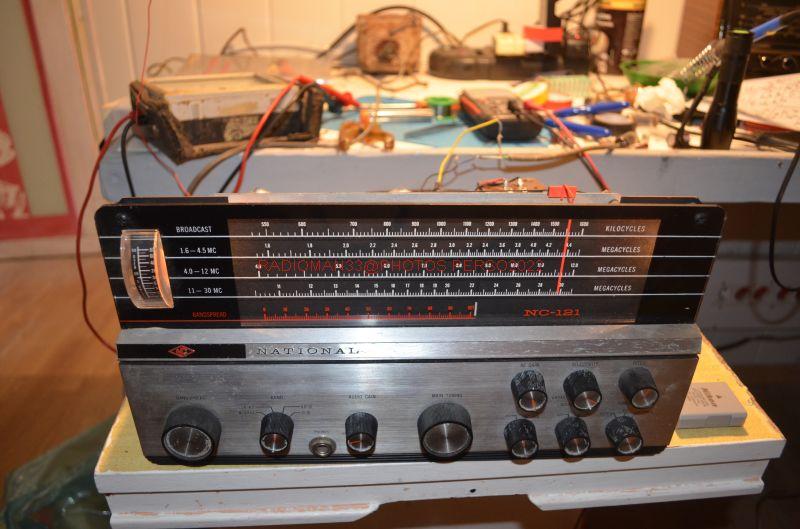

Le soir je reçois de nombreuses stations dans les bandes commerciales

Dsc 426



J'ai encore un tout petit peu de ronflement résiduel (audible au début de la vidéo) aussi, j'ai rajouté un condensateur de 47µF 450v en sortie du filtre:

La seconde partie de la vidéo est filmée à la suite de cette adjonction et il ne reste plus que les parasites électriques !

Afin de vous en donner un aperçu, voici la vidéo :

Reste encore quelques petits problèmes à régler :



Le vumètre tout d'abord :

Sa bobine mobile est coupée alors à moins d'en trouver un autre…pas de solution immédiate !

j'ai aussi le condensateur variable principal dont les lames entrent en contact dès qu'il est au trois quart fermé:

il n'y a aucun réglage possible, j'ai réussi à redresser les lames et il est désormais utilisable sur 90% de sa rotation.

Un dernier contrôle de l'alignement avec mon générateur HF Centrad et l'appareil fonctionne correctement.

C'était un appareil d'entrée de gamme destiné surtout à l'écoute des radios commerciales, mais il a un look sympa typique de ces années-là!
