Ampli BOUYER ST10 avec TD: 2è partie

Deuxième partie:

Identification et restauration de la platine tourne-disque.

Remontage, peinture du couvercle, essais de l'ensemble!

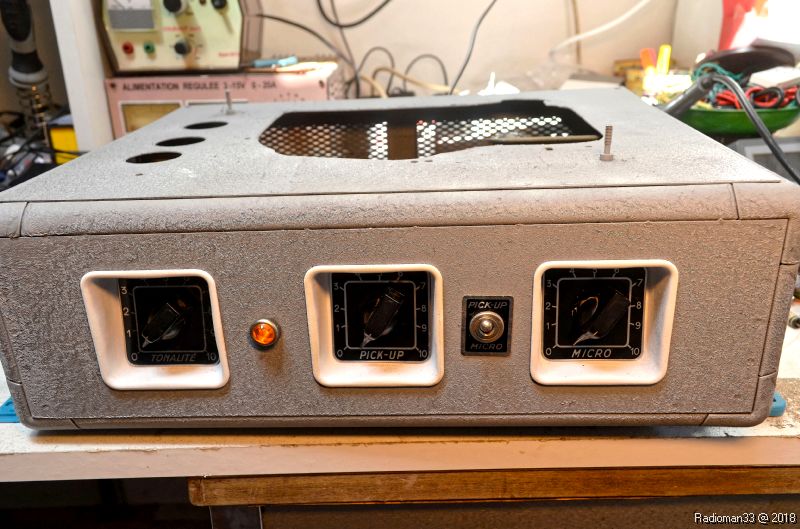

Nous avons maintenant un amplificateur "Bouyer" ST10 qui fonctionne!:Dsc 0014 dxo

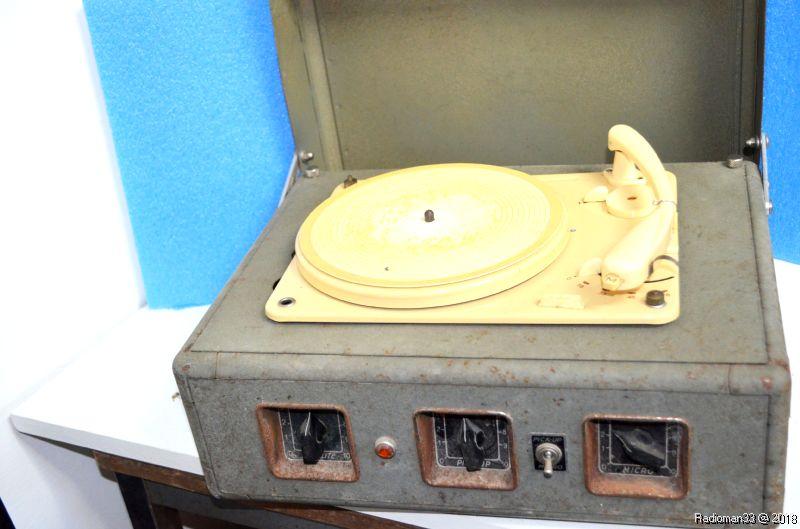

Cet appareil possède sur le dessus une platine tourne-disque EDEN:Bouyer st10 td 9

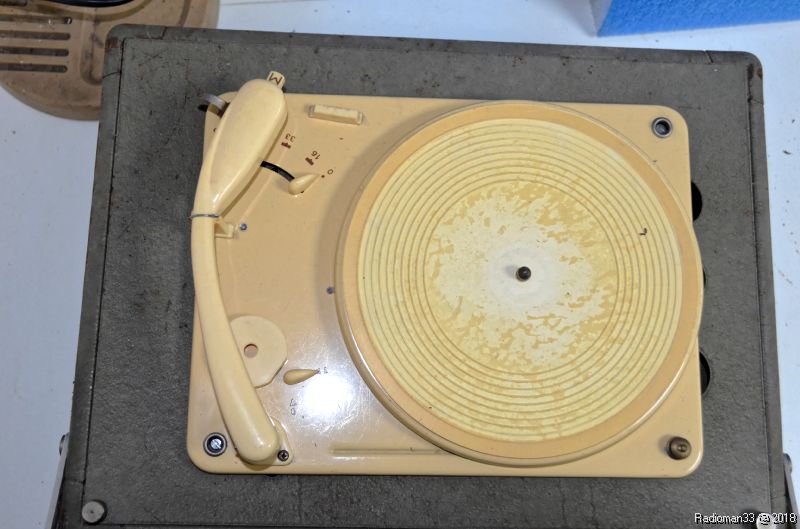

Dans cette seconde partie c'est elle qui va faire l'objet d'une bonne révision.Bouyer st10td 3 dxo

La marque "EDEN" est une création des Etablissements Marcel Dentzer à Montreuil/bois:Eden20 1958 1024x768

Ils ont construit plusieurs modèles de radios et surtout des platines tourne-disques simples et robustes.

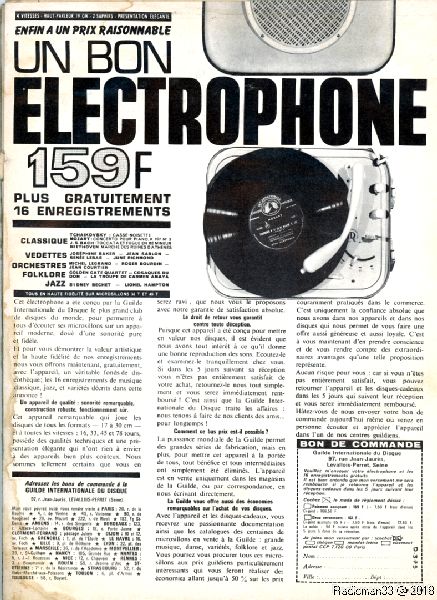

On retrouve ces platines sur les appareils d'autres marques dont ceux de "la Guilde Internationale du Disque" ...Publicite gid

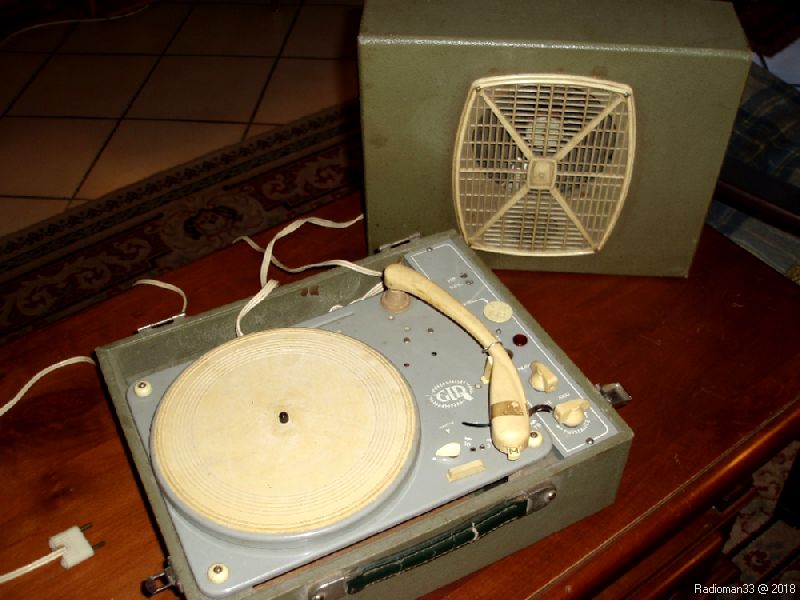

Gid

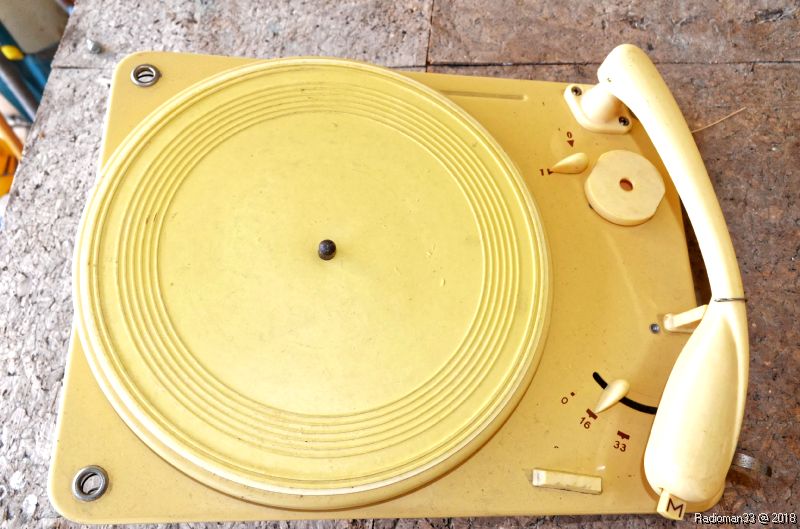

Elles possèdent 4 vitesses que l'on peux ajuster en réglant la position d'un curseur.Dsc 0180 dxo

Il y a aussi un arrêt automatique débrayable par une petite manette.

Une tête de lecture Piézo réversible permet la lecture des microsillons (33 et 45T) et celle des disques 78T par simple retournement.

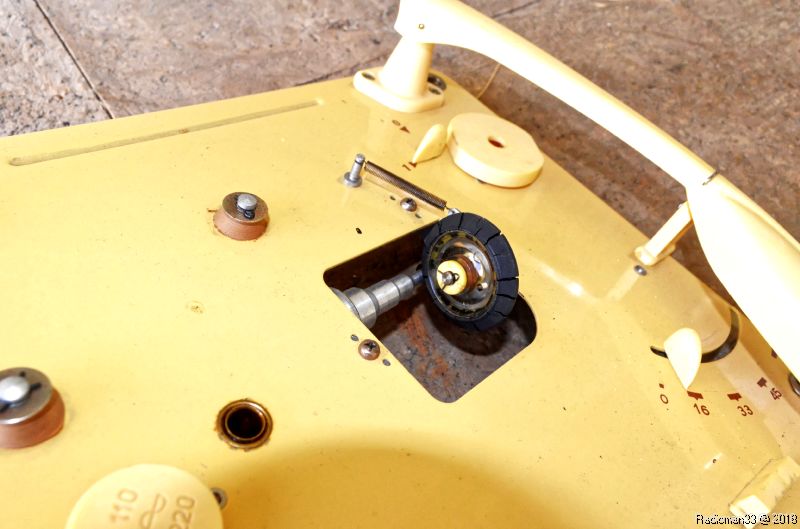

Une mécanique simplifiée à l'extrême conbine un entrainement du plateau à la fois par un galet et une courroie.Dsc 0178 dxo

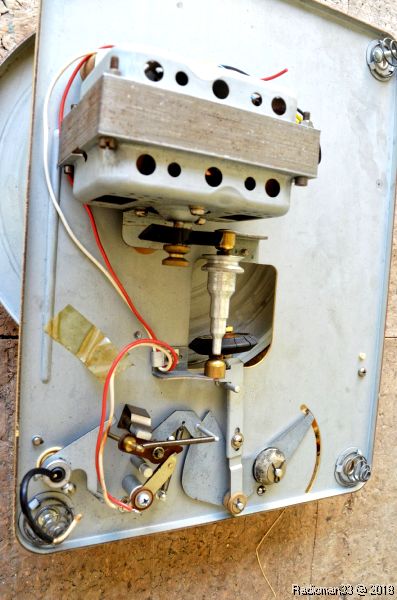

Hélas sur celle-ci le galet est fendu sur tout le tour et la courroie est absente:Dsc 0175 dxo

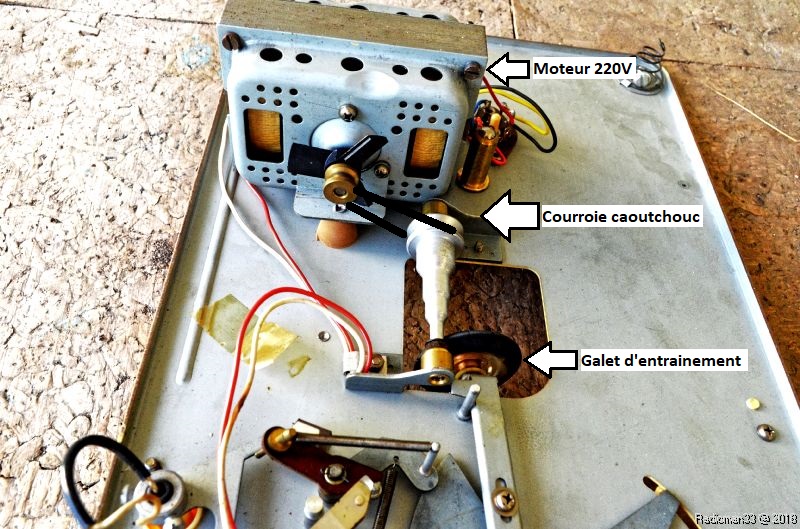

Dsc 0176 dxo 1

Comme on peux le voir sur cette photo:

L'axe moteur est relié à un axe transversal usiné à différents diamètres.

Le galet est poussé par la tringlerie de commande sur les différents étages créant ainsi les 4 rapports de vitesses.

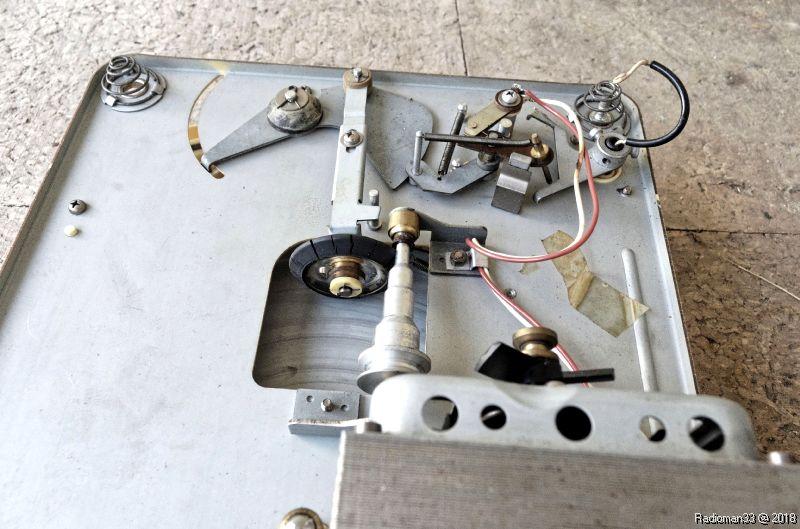

Ce système simple nécessite un galet d'une forme particulière car il doit pouvoir lorsque le moteur tourne "sauter" les différents étages.Dsc 0174 dxo

On voit ici le système d'arrêt automatique: une pièce fixée sous le bras de lecture vient en butée contre une tige (dont la position dépend également de la manette des vitesses  et vient ouvrir un contact électrique...

Tout cela est à réviser, mais en premier il me faut trouver un galet et une courroie de remplacement..!

Après des appels lancés sur plusieurs forums spécialisés c'est un ami du "Forum doc-tsf" qui m'a dépanné et m'a envoyé un galet et une courroie "comme neufs": Un grand merci à Jean-Louis!

Il reste à les monter sur la platine:

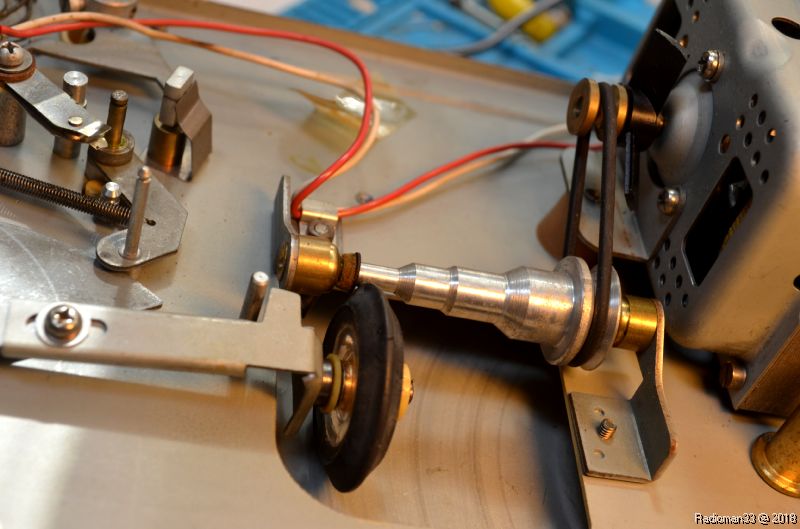

Bouyer st10td 12J'avais remarqué une pièce tordue sur le mécanisme d'arrêt automatique:

Dsc 0174 dxo 1

C'est une pièce en bakélite:

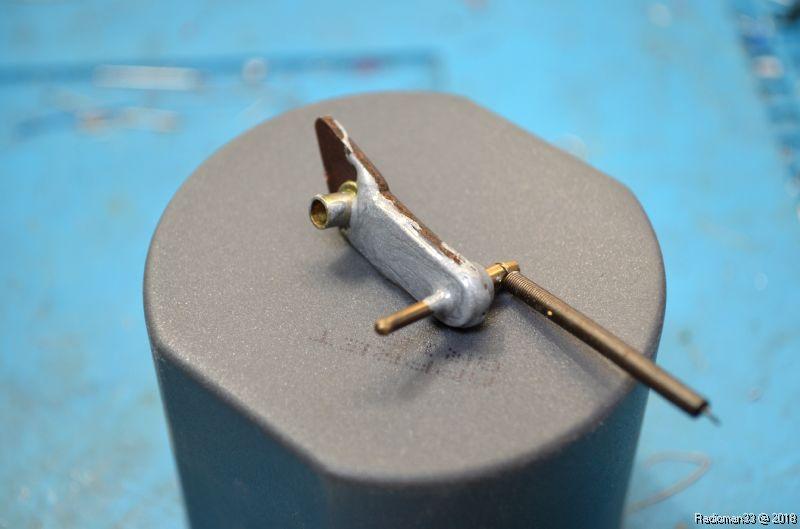

Elle sert a commander l'arrêt automatique!....Elle est tirée en arrière par un ressort et son extrémité est cassée:Bouyer st10td 8

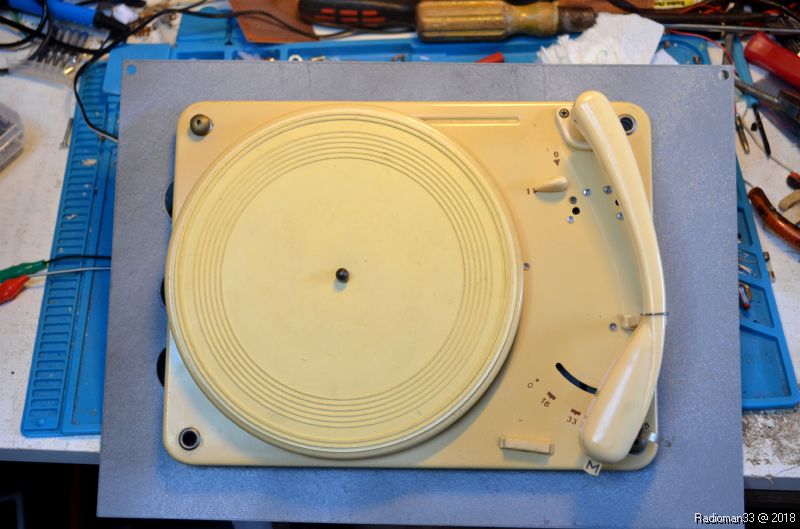

Je l'ai recollée en noyant dans l'araldite un morceau de trombone pour lui donner de la rigidité!Bouyer st10td 26

Après un essai la platine "EDEN" est remontée sur la plaque support...

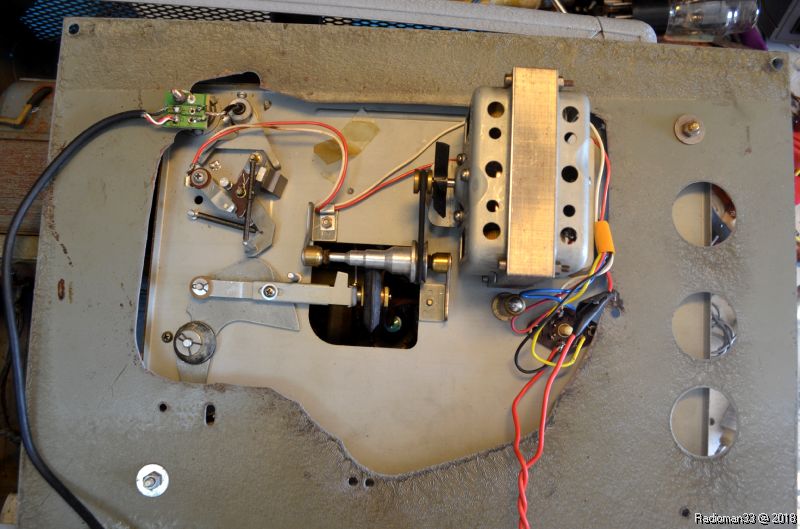

Il resta à établir les connexions secteur et P.U

Dsc 0090

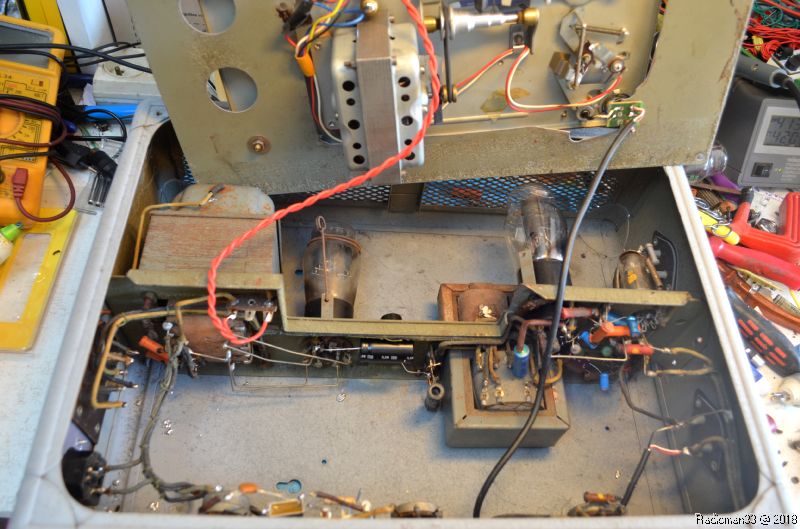

Un petit bout de circuit imprimé sert de relais pour la connexion du bras de lecture, les fils secteur sont branchés sur le transfo (en 110v):

Dsc 93

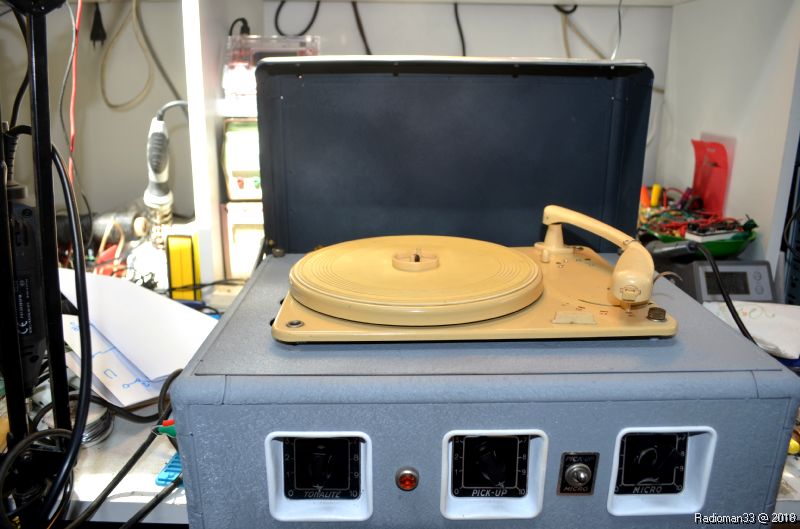

La platine est branchée, on remonte le couvercle qui arrive de la peinture:

Dsc 99

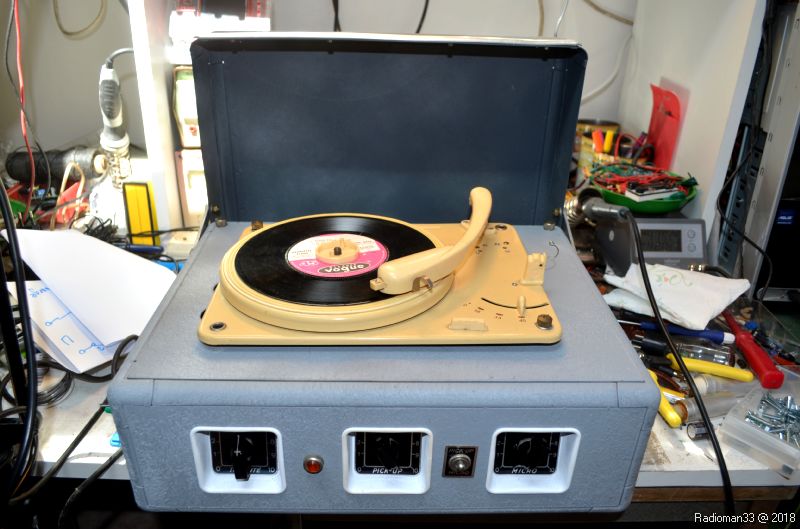

Premiers essais: Ca fonctionne!

Je m'attendais à un peu plus de puissance , je pense que la cellule piézo est un peu fatiguée mais le son est bon!Dsc 0101

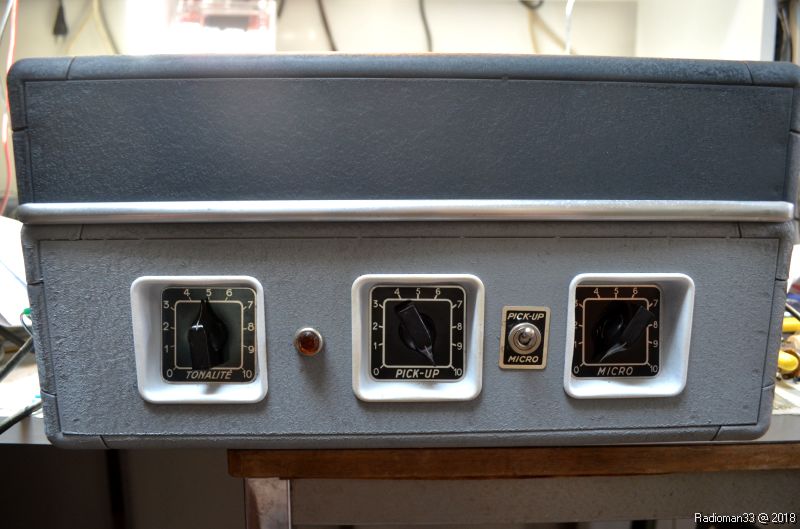

On termine le remontage, voici l'ampli couvercle fermé:

Dsc 109

Il a une autre gueule!

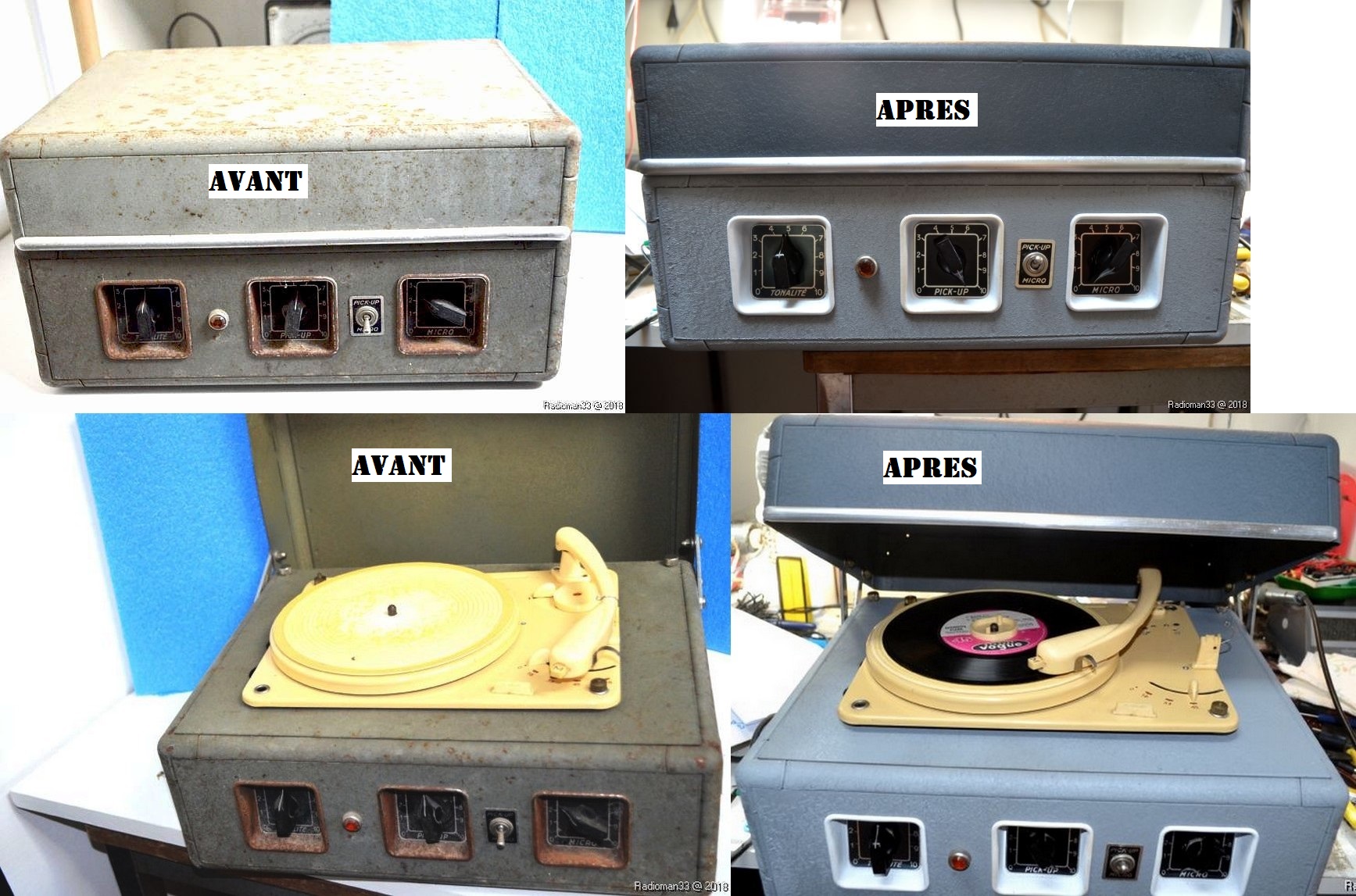

Enfin, pour mémoire:Bouyer collage
