Remplacement Pile 1,35V sur METRIX MX202

Tout d'abord je tiens à préciser que l'idée de ce montage n'est pas de moi mais de "PAUL67" qui a décrit cette modification pour le Metrix MX202 avec beaucoup de détails et de photos et qui en plus peux nous fournir le kit de  pièces nécessaires à cette intervention.

J'ai donc pris contact avec lui pour me procurer les pièces nécessaires à la réparation de mon controleur "MX202" Metrix, et j'ai aussi adapté la modif à mon "MONOC" Chauvin-arnoux.(voir article séparé!)

C'est avec son accord que je publie cet article !

J'ai reçu les pièces il y a 2 jours et j'ai donc profité d'un week-end au calme pour me lancer dans les modifs:

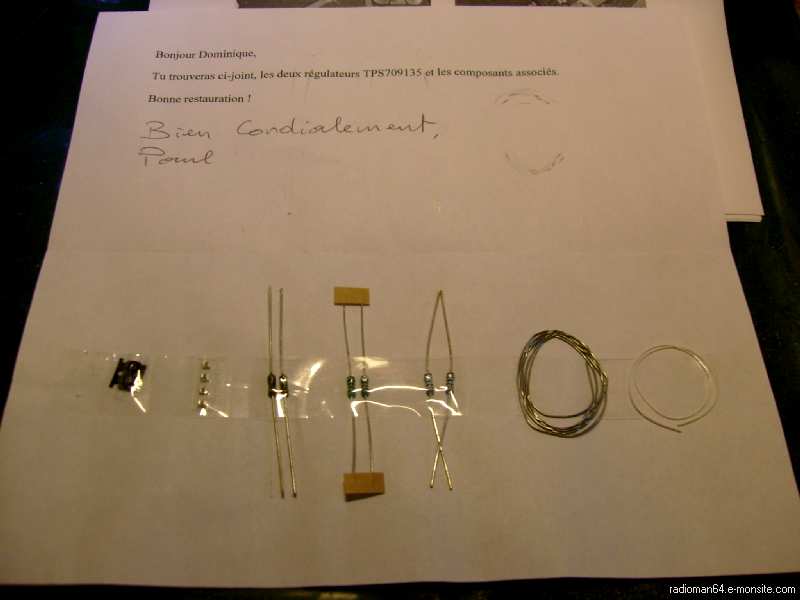

S7300022Voila donc les kits pour 2 appareils :

Cela comprends (de gauche à droite):

2 circuits intégrés CMS Texas Instruments type TPS709135, 4 condensateurs CMS 1µF X7R0805, 2 résistances 200Ω 1%, 2 résistances 2KΩ 1%, 2 résistances 20KΩ 1%

un morceau de soudure 0,5mm et un bout de fil isolé très fin!

Toute la procédure du montage sur le Metrix MX202 est très bien expliqué dans le "tuto" réalisé par Paul67:

=> Remplacement de la pile dans un metrix mx202Remplacement de la pile dans un metrix mx202 (288.9 Ko) <=

Il suffira donc de l'imprimer et de  le suivre pas à pas pour arriver au résultat souhaité!

Passons à la pratique:

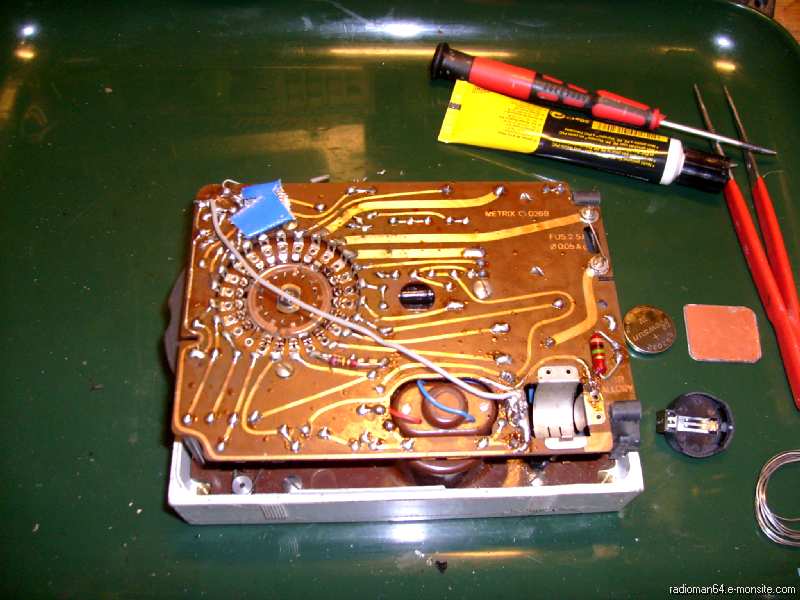

S7300006Voici mon METRIX MX202!

Il a été acheté en 1971 à Bordeaux et depuis il ne m'a jamais quitté!

Dans sa vie il a eu quelques malheurs qui se sont traduits par le remplacement de plusieurs résistances, mais depuis quelques temps je l'avais mis de coté étant dans l'impossibilité de retrouver la pile d'origine au mercure...

J'avais essayé différents remplacements avec des piles de 1,5V ou des accus de 1,2V mais le calibrage était faux!

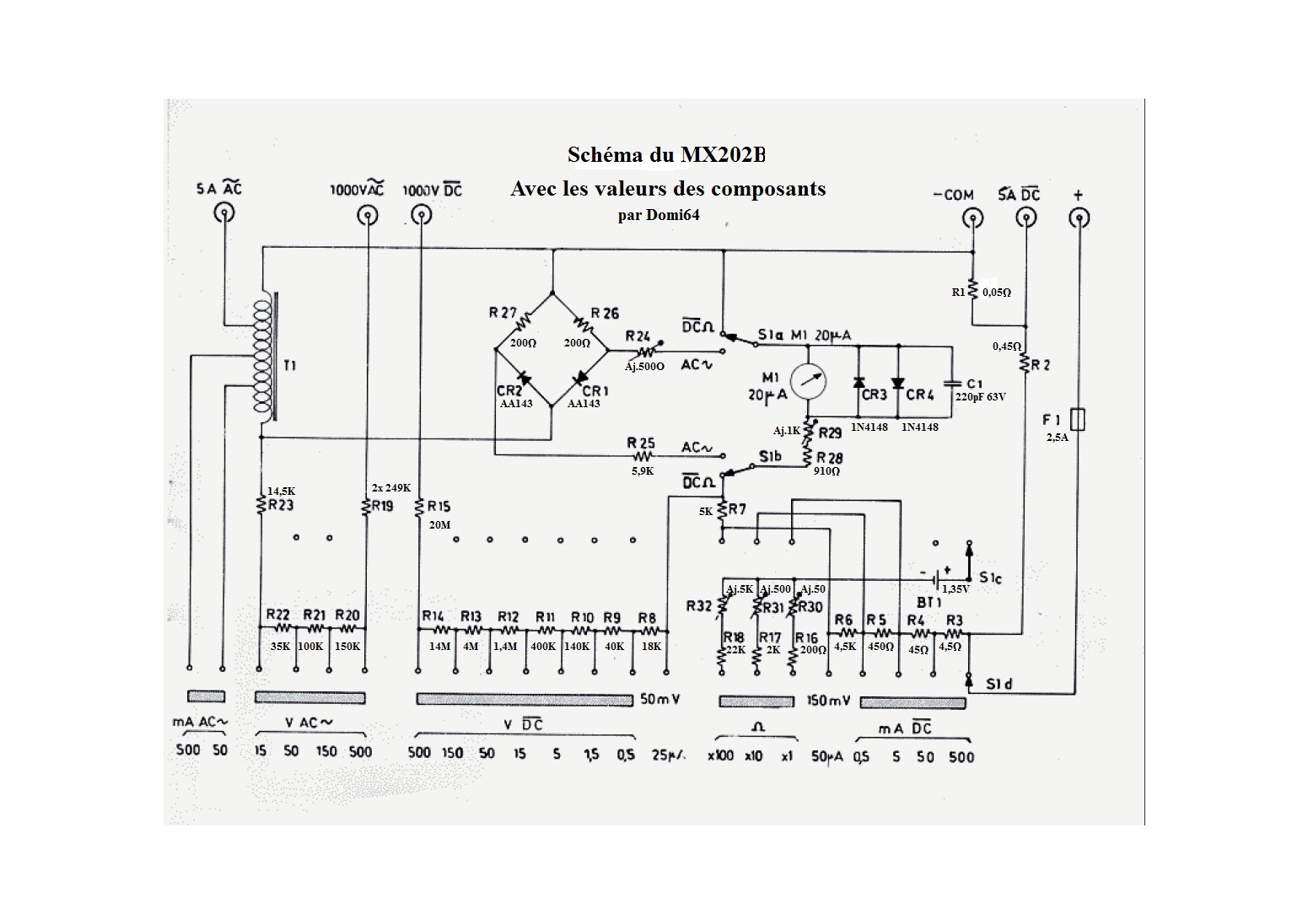

Voici le schéma du MX202B :Schema mx202b

Click pour agrandir!

A la différence de Paul67 la pile que je vais utiliser est la "CR2032" au lithium que l'on trouve couramment dans les ordinateurs, calculatrices, horloges, thermomètres...et j'en passe!

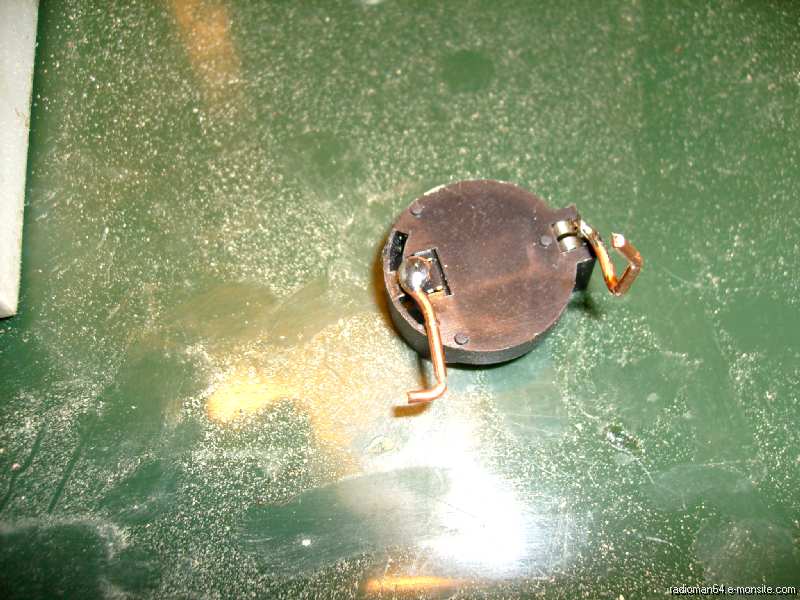

Le support de la pile a été récupéré sur une vieille carte mère d'ordinateur.S7300009J'ai soudé sur les 2 cosses deux morceaux de fil de cuivre de 15/10è afin de pouvoir le fixer commodément dans l'appareil:

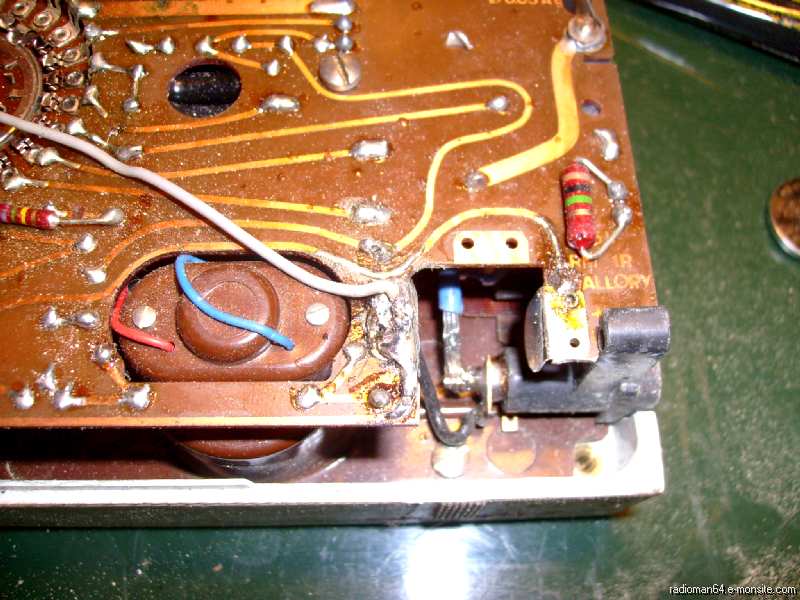

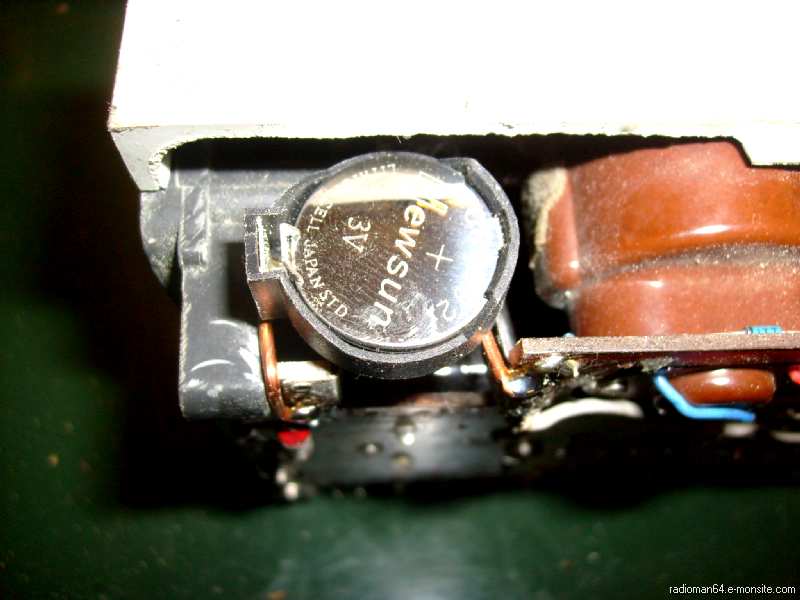

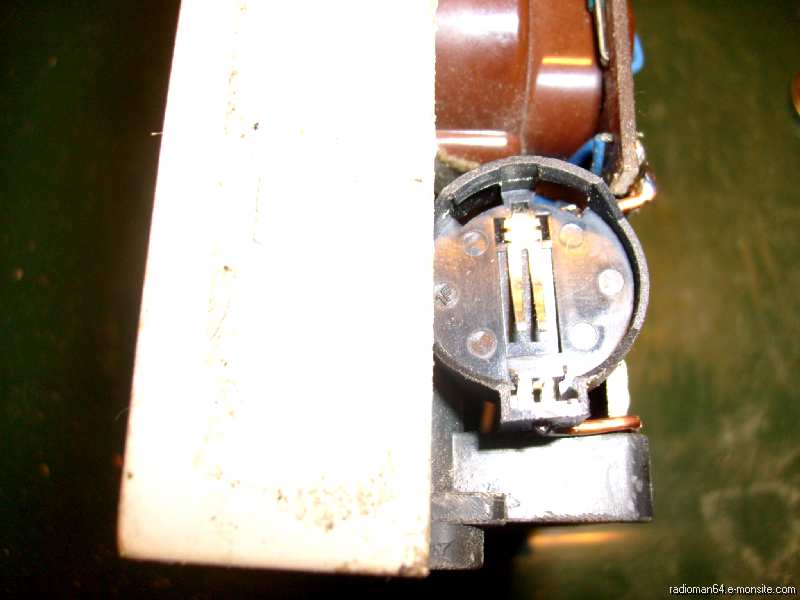

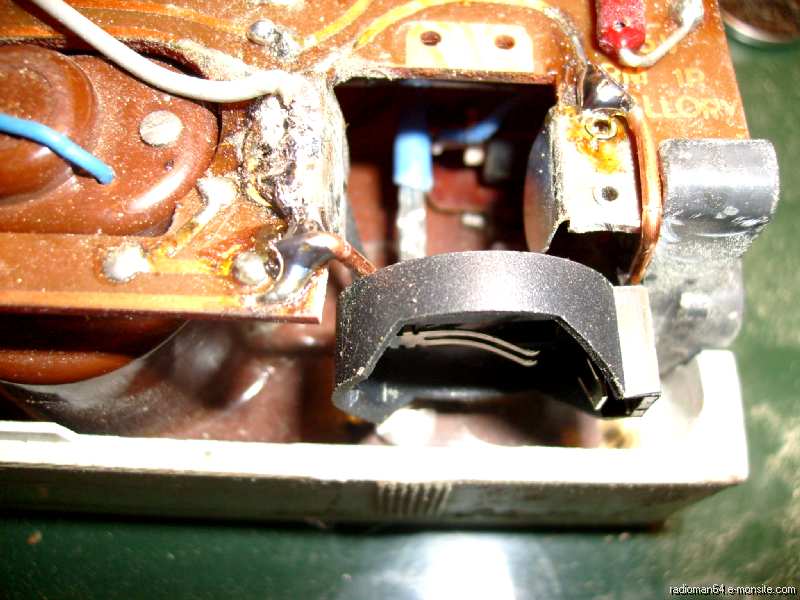

S7300010Pour cela j'ai découpé avec un disque à tronconner monté sur une mini-perceuse l'angle du circuit en bakélite du Metrix, j'ai enlevé la grande lame de ressort circulaire qui tenait la pile au mercure: un coup de meule pour faire sauter les deux rivets!, cela me dégage un espace suffisant pour y positionner verticalement mon support de pile CR2032, les deux fils de cuivre seront soudés de part et d'autre:S7300012S7300013S7300016Le fait d'avoir utilisé du fil de cuivre de gros diamètre pour la liaison donne une très bonne rigidité à l'ensemble, le support placé verticalement est suffisament accessible pour mettre et enlever la pile!

Voila pour le coté "pile" passons maintenant au cablage de la régulation:

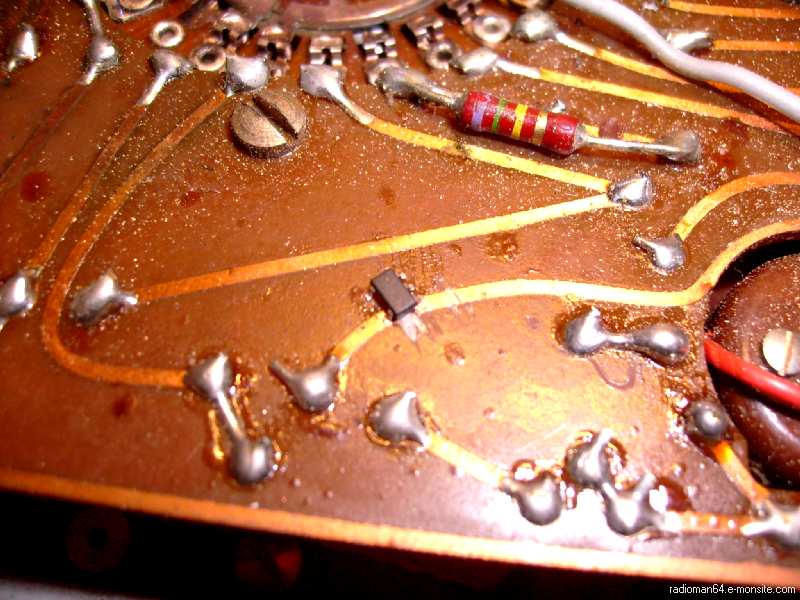

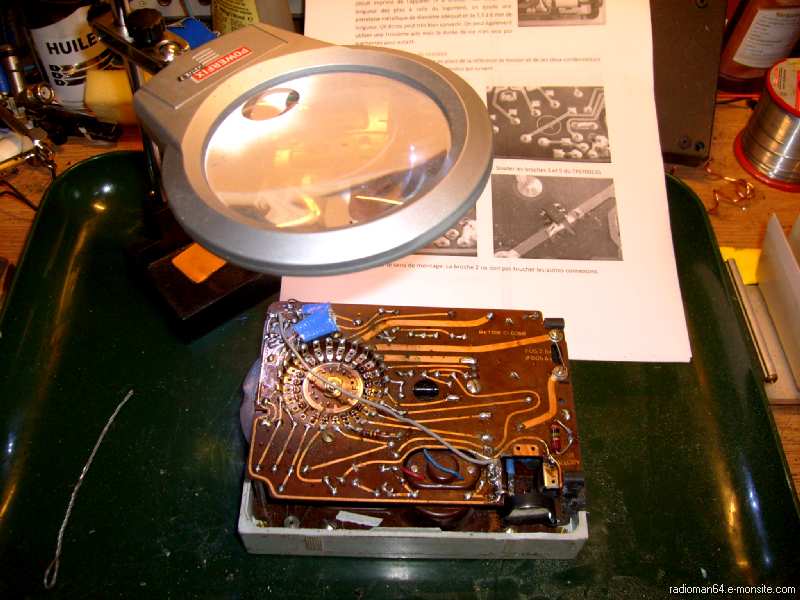

S7300020Pour cela j'ai pris la loupe éclairante ...et la notice de Paul67: j'ai coupé avec un cutter la piste de circuit imprimé à l'endroit indiqué !S7300025Le circuit intégré est positionné à cheval sur la coupure des pistes, le coté 3 pattes à droite: j'ai mis un point de colle pour qu'il reste en place!

A ce sujet: évitez les colles cyano-acrylates car si on les chauffe cela dégage des vapeurs très toxiques!

ATTENTION: le circuit mesure 5mm x 2,5mm : c'est très petit!

Au sujet des composants CMS: Vu leur taille, on va travailler avec beaucoup de précautions: j'ai mis tous les éléments dans un plateau car ma plus grande peur c'était d'en perdre un!....Un CMS qui tombe par terre ...Bon courage pour le retrouver!

Ensuite il faut avoir un fer a souder très fin pour les souder: idéalement un fer de 10 à 15w avec une panne de 1mm..

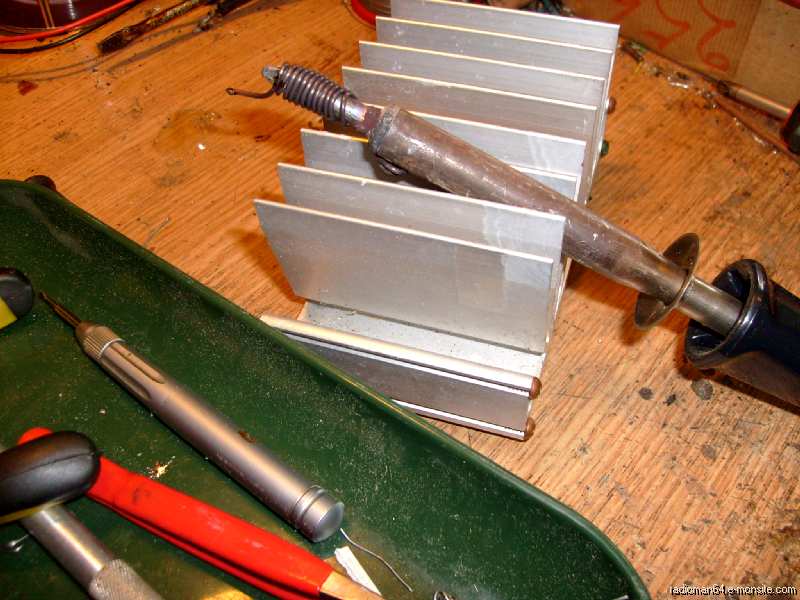

Evidemment je n'en possède pas alors j'ai fait une panne fine sur mon fer de 30W :S7300040Un gros fil de cuivre de 15/10è est enroulé autour de la panne d'origine et l'extrémité est coupée en biais puis étamée!

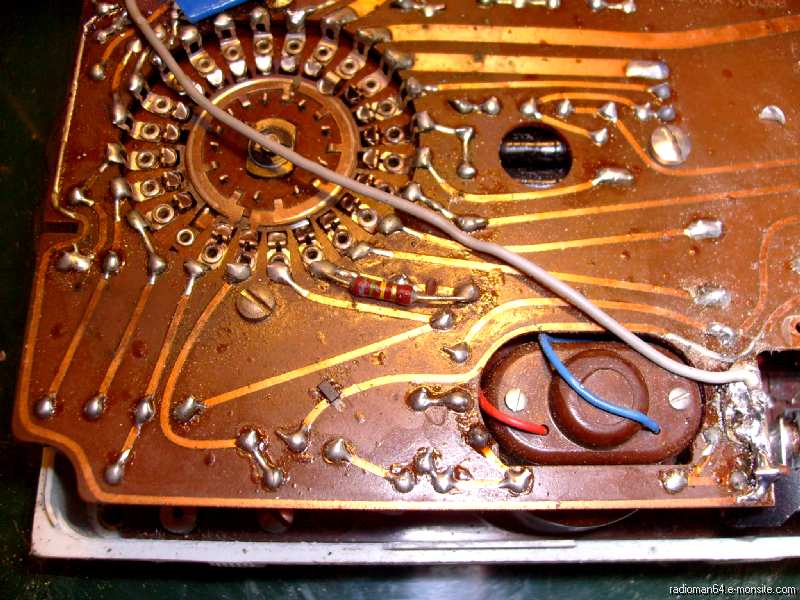

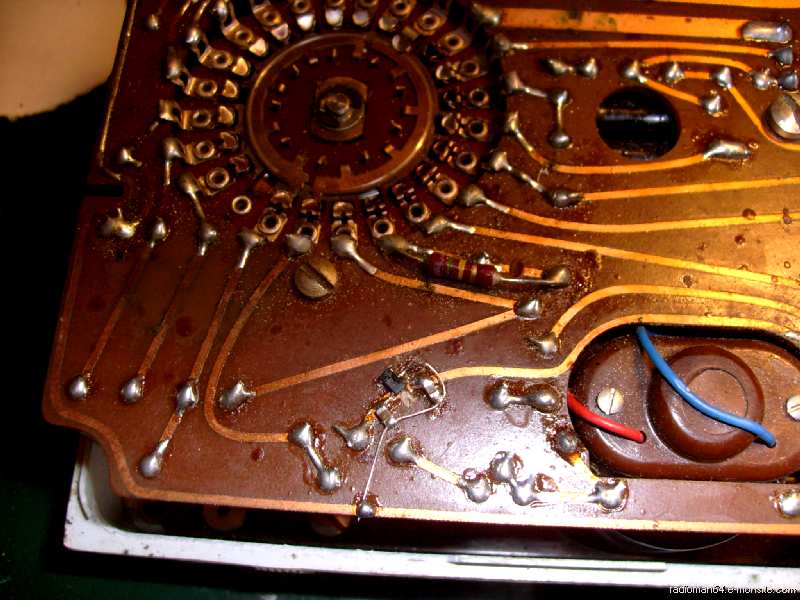

La précision n'est pas extraordinaire, c'est pas très beau,  mais ça marche!S7300026Le circuit est donc positionné: reste donc à le souder...S7300027Et voila! le circuit est soudé ainsi que les deux condensateurs de 1µF ...Le petit fil sert à relier le négatif aux deux condos et à la patte centrale du circuit intégré: c'est la soudure la plus délicate à faire!

Ayant quelques Pb de vue je me suis bien aidé de la loupe éclairante!

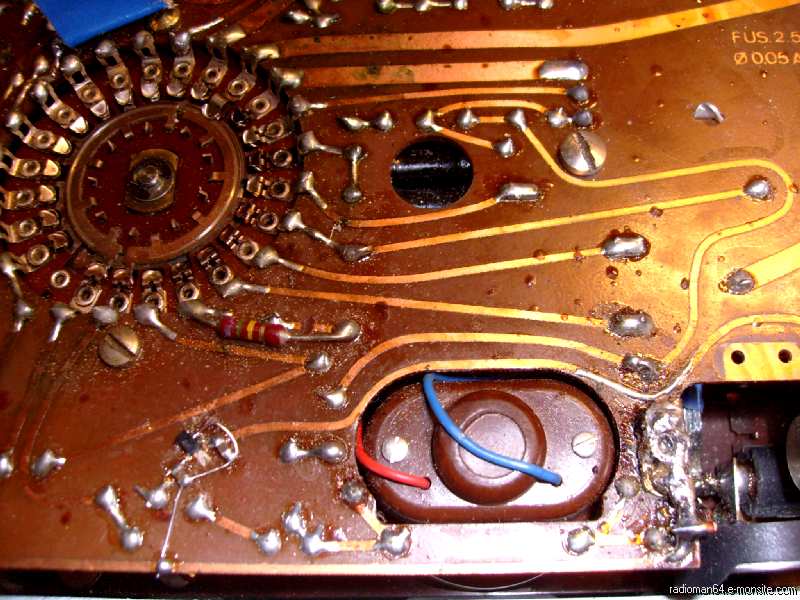

L'ensemble est désormais cablé:S7300030Je mets une pile neuve dans le support, et je mesure 3,24V aux bornes de la pile (elle est neuve!)

2è mesure cette fois en sortie du circuit intégré: 1,36V...Ca fonctionne!



 les réglages du galva:



En premier le zéro mécanique avec le réglage sur le devant, puis on fait les 3 zéros en fin d'échelle en court-circuitant les pointes de touches et en réglant sucessivement:

Ohm x 1: => R30

Ohm x 10 => R31

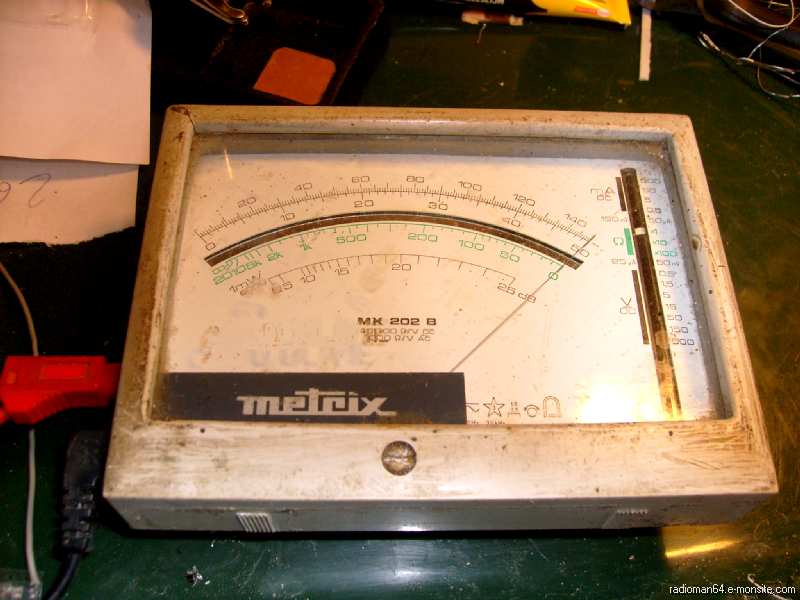

Ohm x 100=>  R32S7300031

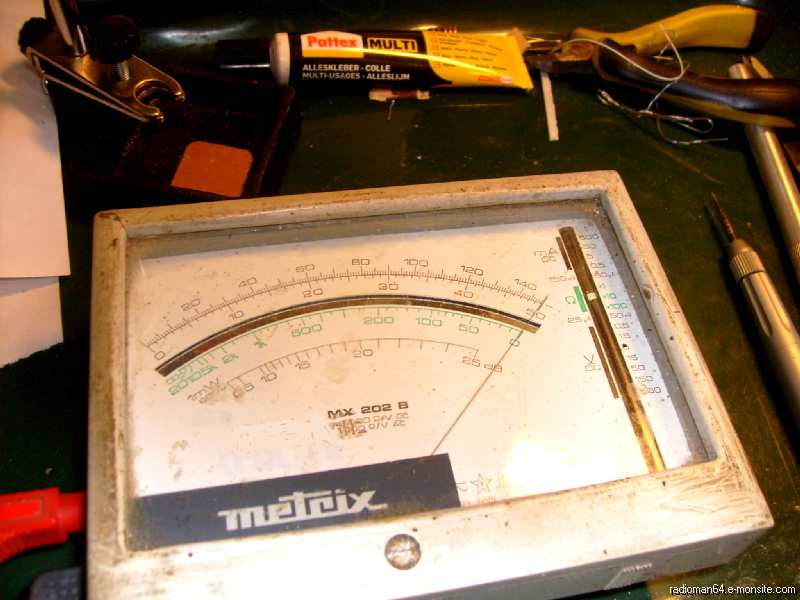

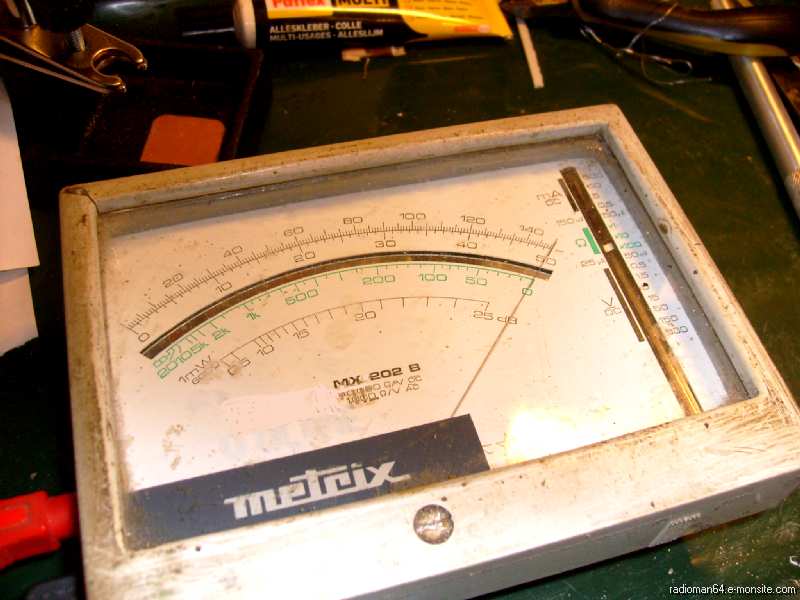

S7300032S7300033Une fois ces réglages effectués on passe au controle en milieu d'échelle avec les 3 résistances fournies par Paul67:

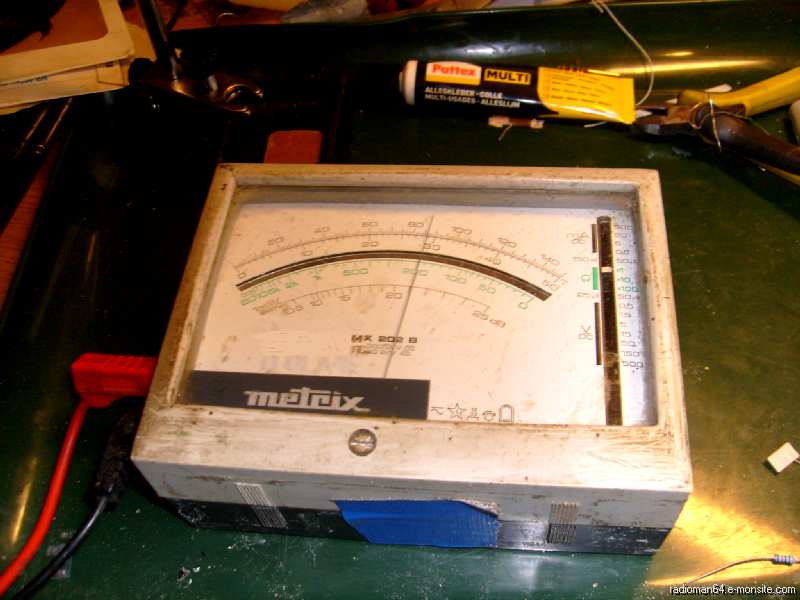

S7300036Le milieu d'échelle est parfaitement respecté : Mon Metrix MX202 fonctionne parfaitement en ohmmètre comme à ses débuts il y a ...45 ans!

Le scotch bleu sert à tenir le fond car les vis ont été perdues ...il y a longtemps ...Il va revenir maintenant dans sa sacoche en cuir sur le coin de l'établi!

Merci à Paul67 pouir cette réalisation!

Cette modification est valable pour tous les appareils utilisant cette pile au mercure de 1,35V et en particulier le "MONOC" de Chauvin-Arnoult ...Voir l'article que je lui ai consacré!

Avril 2020 (6 ans plus tard)

la pile CR2032 commence à faiblir:

Je l'ai donc remplacée!

Une légère retouche sur les résistances d'étalonnage et on est (je l'espère) reparti pour 6 ans de plus!





Date de dernière mise à jour : 27/04/2020

Commentaires

  • baobab
    • 1. baobab Le 14/06/2022
    Bonjour,
    J'ai découvert le site retrotechnique récemment et possédant un MX202 D, je voudrais vous demander où est-ce qu'on peut trouver le Kit complet pour faire la Modification de Paul67 et est-ce que les valeurs des pièces sont les mêmes ? Merci pour votre aide.
    • radio-man64
      • radio-man64Le 17/06/2022
      Bjr, Paul est toujours sur le forum "radiotechnique" envoyez lui un msg je pense qu'il a encore des kits de modif... cdt domi
  • Chris
    • 2. Chris Le 05/03/2016
    Bonjour,
    Je vais me lancer prochainement dans la modif de pile de mon vieux monoc.
    N'étant pas expert en électronique, je me pose une question concernant les condensateurs, la référence XR7 9805 1uf existe en plusieurs tensions nominal, laquelle faut il prendre?
    Merci d'avance
    • radio-man64
      • radio-man64Le 06/03/2016
      bjr, la tension de la pile est de 3 volts! Donc choississez un condensateur de 6 volts minimum... Cdlt Domi64
  • Gilles
    • 3. Gilles Le 18/11/2014
    Bonjour
    j'ai un 202 b et je suis à la recherche de la nomenclature de la valeur des composants
    merci
    bien cordialement
    cgilles
    • radio-man64
      • radio-man64Le 22/11/2014
      Bsoir, J'ai mis dans l'article le schéma du MX202B avec la valeur des composants! Cdlt Domi64
  • radio-man64
    bjr,
    pour toute personne ayant des connaissances en électronique je pense que l'article est suffisamment détaillé..!
    si un détail vous echappe précisez votre question...
    cdlt
    Domi64
  • manhattan
    • 5. manhattan Le 26/09/2014
    bonjour à tous,
    je découvre le site, et suis en train de remettre à niveau mon Monoc , j'avais une pile d'avance, mais elle est usée bien sûr, j'en avais trouvé à reims, à "la boîte à piles" qui doit être maintenant dans la zone de Reims La neuvilette.
    Mazda type BMR49 (1,35v).
    Je vais essayer d'y faire un saut prochainement.
    D'autrepart, j'ai un bouquin "radio tubes" j'ai fais des photos, mais n'arrive pas à remettre la main dessus.
    c'est l'âge, de moi, pas du bouquin
    bonne soirée
    • radio-man64
      • radio-man64Le 26/09/2014
      Pour le Monoc il faut impérativement 1,35V et peu de piles actuelles existent! C'est la raison de la MODIF pour utiliser des CR2032 de 3 Volts tres courantes associées a un regulateur de tension! (Voir sur le site) Un exemplaire de "RADIO-TUBES" de 1965 est en telechargement sur le site! Cdlt Domi64
  • Olivier PALIX
    • 6. Olivier PALIX Le 16/04/2014
    Bonjour,super la réalisation,surtout pour le Monoc (j'en ai 2).Pour ohmsX1 il y a un tarage,le petit ajustable en haut (P2),la notice dans le couvercle l'indique.
    La CR2032 est plus commode que l'empilage de 2 boutons.Dès que j'aurai reçu les composants,j'attaque le Monoc!
    Cdt
    Olivier
    • radio-man64
      • radio-man64Le 16/04/2014
      Bonsoir, Oui le remplacement de la pile par une CR2032 c'est plus simple et surtout plus "standard" j'ai plus de 10 appareils qui l'utilise! Pour le tarage j'ai quelques soucis car mon MONOC a subit des dégats et j'ai des calibres faux! en 300V il est faux de 60v et en ohm x 1 il est faus de +30ohms Je dois avoir des résistances qui ont variées!....La résistance ajustable n'agit pas! Je recherche a ce sujet le schéma du MONOC V ...celui que j'ai! Sur le schéma trouvé sur le net il n'y a pas de résistance ajustable...? cdlt Domi64
