Récepteur RT44: Révision et mise en boite
Remise en service du récepteur RT77 (partie "réception de l'émetteur-récepteur ANGRC9)
Voir la présentation ici: => AN/GRC-9
En effet, l'appareil offre peu d’intérêt pour une utilisation "en l'état" !
La partie réception montée dans un châssis indépendant peut intéresser l’amateur, car elle constitue à elle seule un sympathique petit récepteur ondes courtes qui reçois de 2 à 12 MHz en trois bandes !

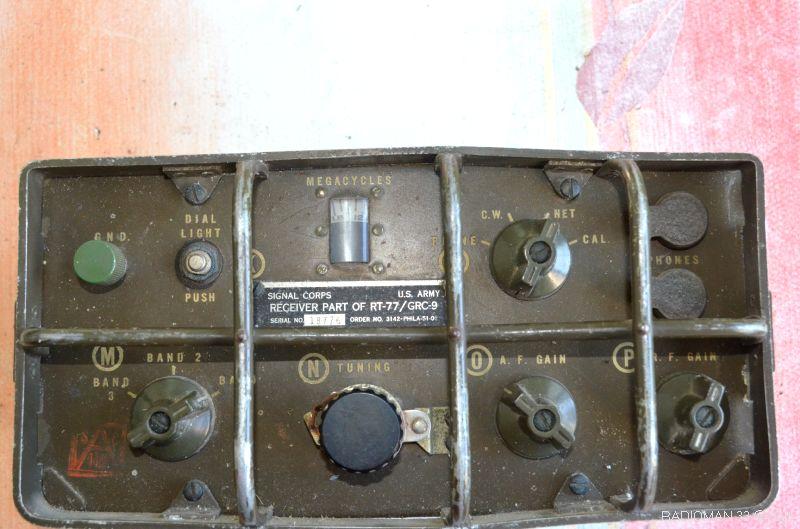

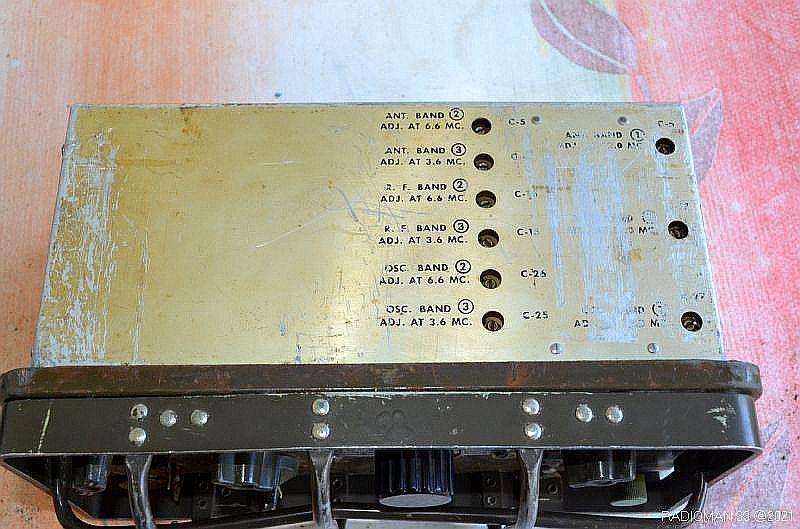

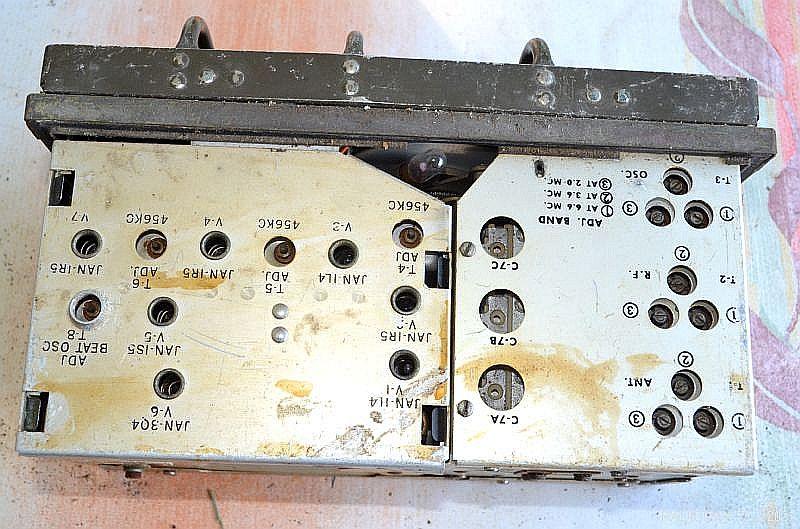

Vues de dessus et de dessous :

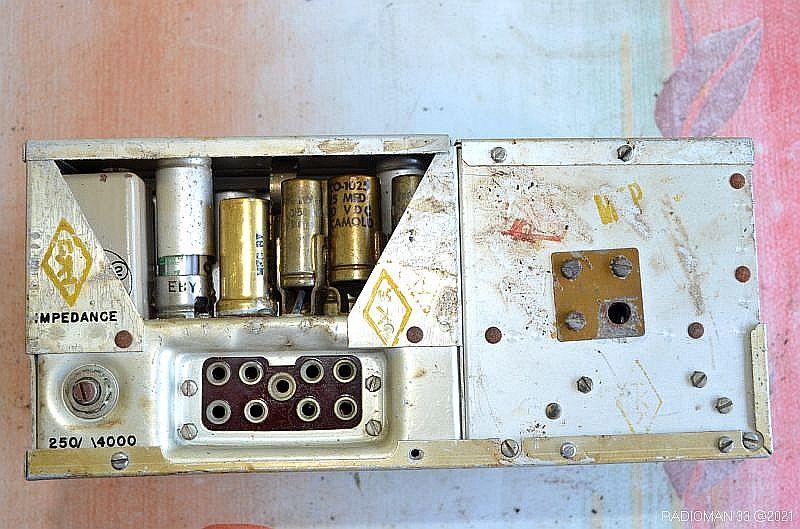

et une vue arrière avec le connecteur multibroche qui le relie à l’émetteur :
Justement, son précédent propriétaire l’avait bien compris et il avait réalisé un petit coffret sympa avec quelques plaques d’aluminium :

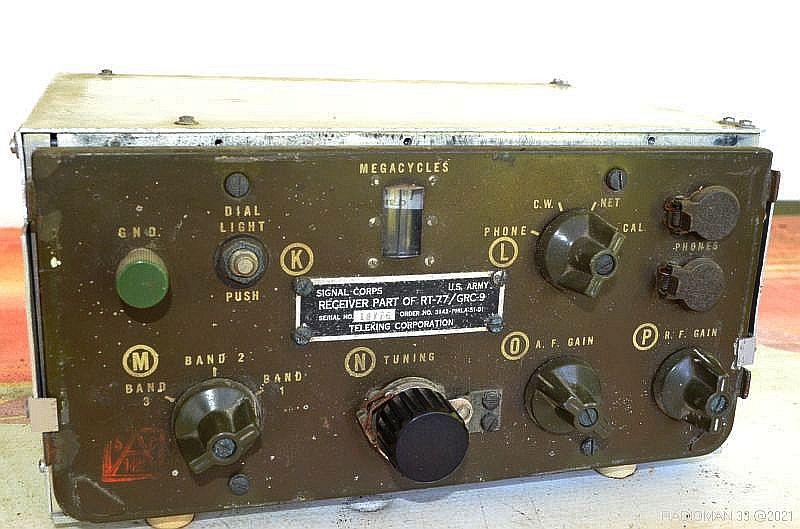

Voici donc notre récepteur débarrassé de sa grille de protection et fixé à l’aide de deux équerres dans un boitier en alu !
L’ensemble est un peu "rustique", il va falloir maintenant réaliser une alimentation pour le faire fonctionner de manière autonome !
Pour l’instant l’arrière se présente ainsi :

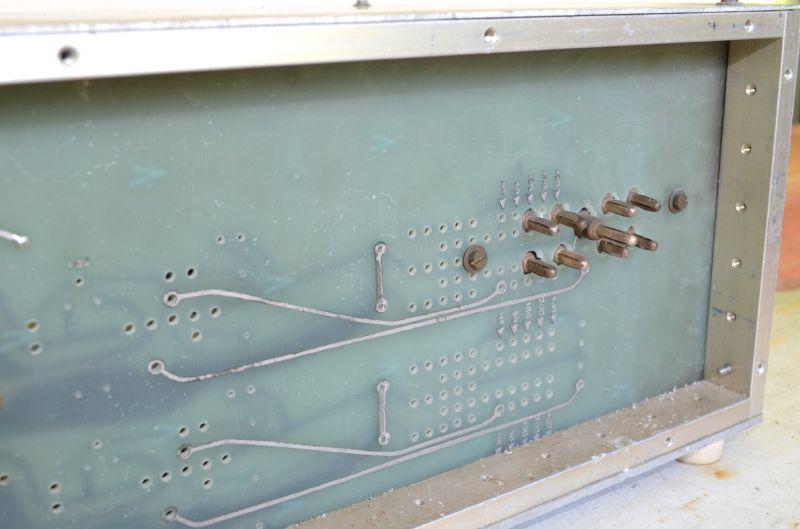

Une plaque de circuit époxy a été rajouté et on aperçoit les broches de branchement du poste :
Je vais d’abord démonter cette plaque qui va me servir de support au montage à réaliser.
Il s'agit de construire une alimentation secteur afin de donner a ce petit récepteur toute son indépendance, on en profitera pour rajouter une prise antenne sur la partie arrière.
Pour cela il faut étudier le schéma et relever le brochage de la grosse prise située derrière le châssis

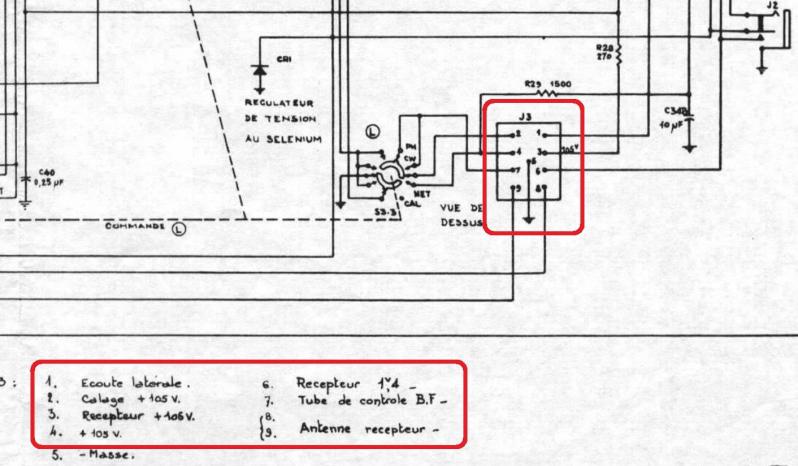

La prise s'appelle J3 sur le schéma:

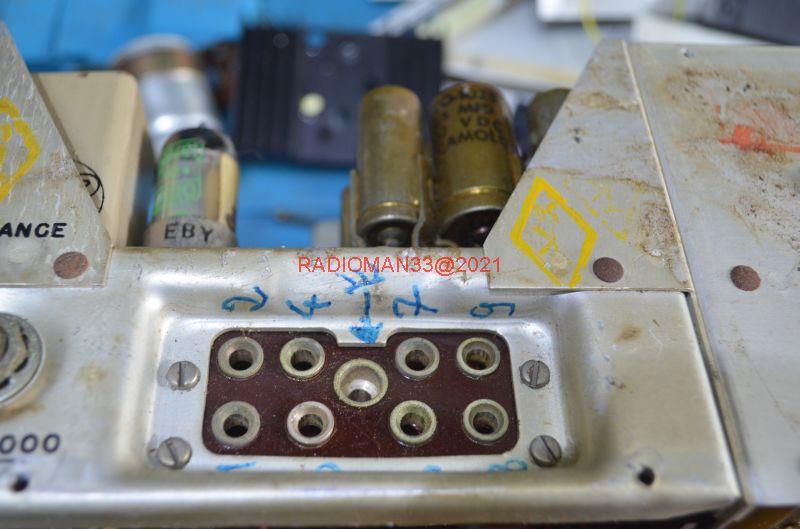

il faut maintenant repérer les broches sur le châssis :
Le branchement pourra se faire avec des fiches bananes.
Toujours sur le schéma de l'appareil on remarque une particularité de montage :

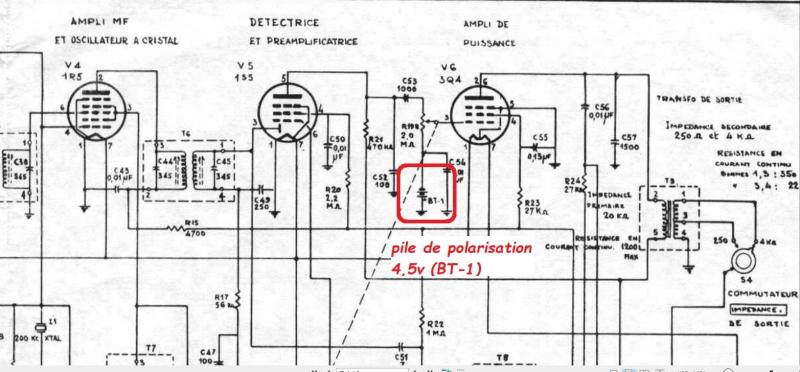

Il y a dans la partie basse fréquence une pile de polarisation de 4,5 v:

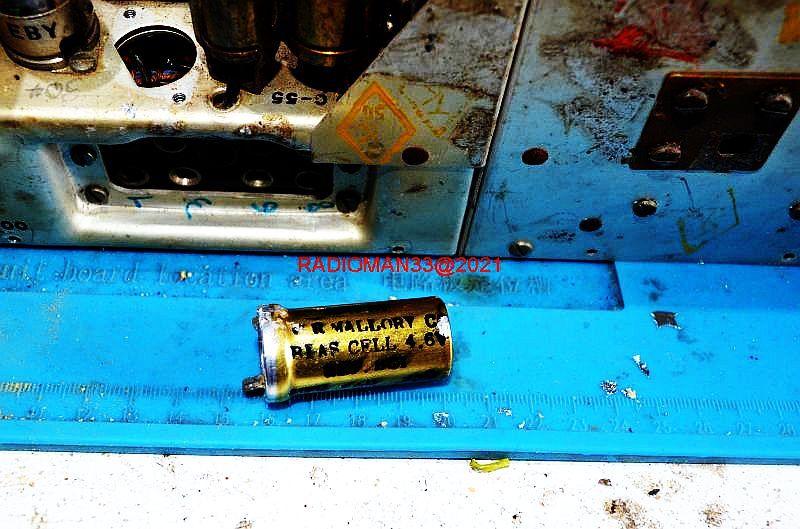

Il est évident que le remplacement de cette pile (elle date de 1952) est impératif si on veut que l'amplificateur du récepteur fonctionne normalement !
Un ami (merci Patrick !) m’a procuré une pile lithium de 3,6 volts qui devrait faire l'affaire :

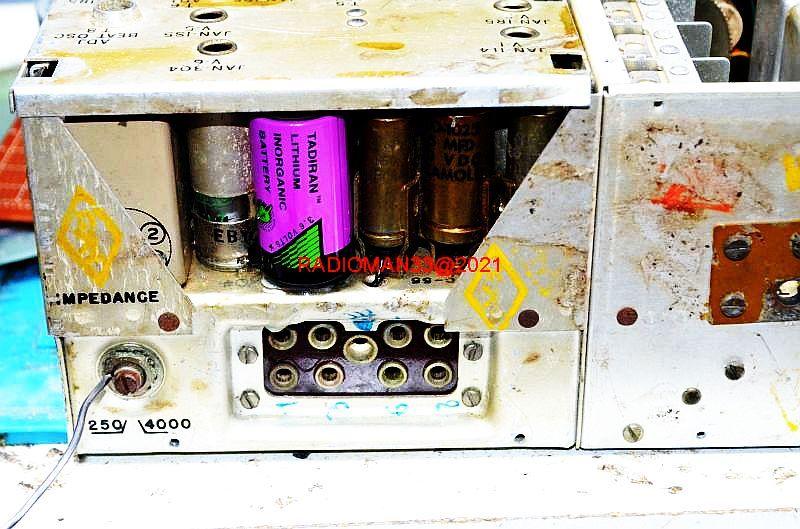

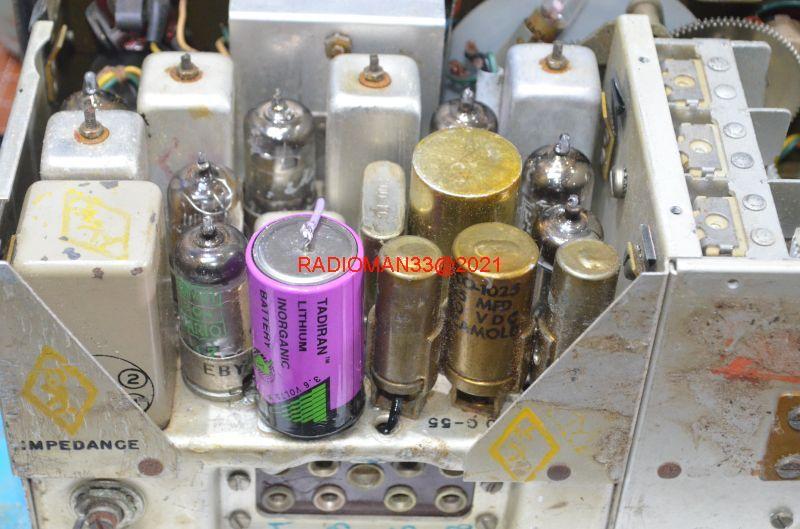

Elle est un peu plus grosse, mais ça passe juste, même avec le blindage supérieur :
Le poste est prêt à être essayé !
À suivre !
