GENERATEUR HF & BF BELCO ARF100

Cet appareil appartenait à mon ami JP Vargas décédé au mois de Janvier dernier.

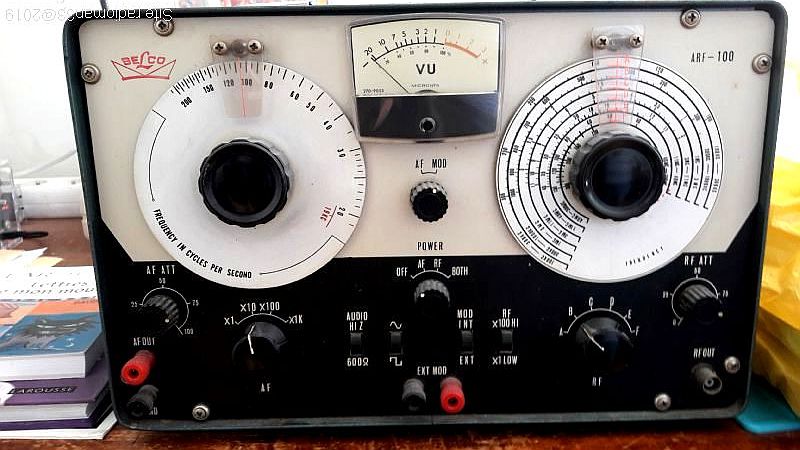

Il l'avait acheté d'occasion sur LBC mais n'avait pas eu le temps de s'en servir:20190321 162825

Il s'agit d'un générateur HF et d'un générateur BF les deux sont montés dans le même boîtier et peuvent fonctionner ensembles ou séparément.

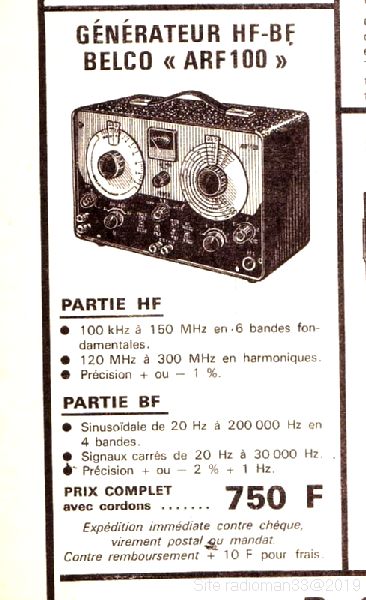

Il était fréquent de le trouver dans les pubs du "Haut-parleur" dans les années 60-70:Publicite 7

Lors de la mise sous tension j'ai vite constaté que cet appareil ne fonctionnait pas normalement: une grosse révision s'impose...

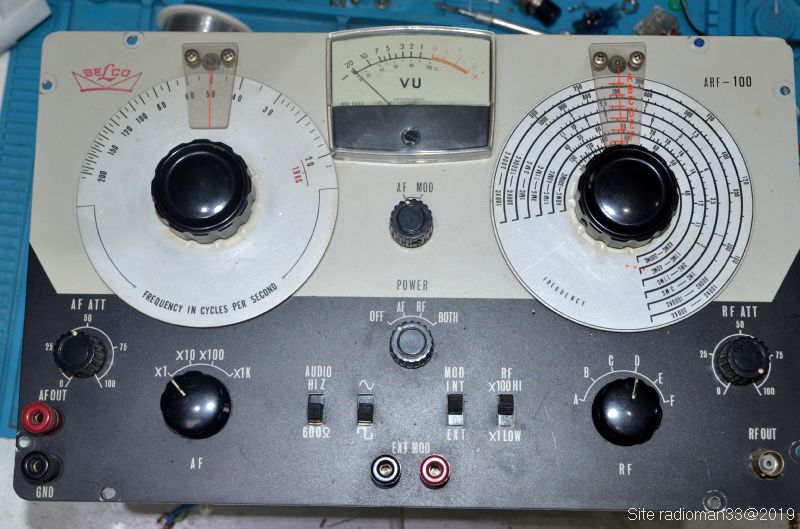

Dsc 174

A première vue l'appareil a une allure plutôt sympa, on va en étudier ses différentes fonctions.

Il est composé de deux parties bien distinctes dont voici un résumé des caractéristiques:

1- Partie Basse frequence (AF)

Gammes de 20 à 20.000 HZ en signaux sinus ou carrés

Tension de sortie:

basse impédance: 21V CC

haute impédance: 3,5V CC

2- Partie haute fréquence (HF)

Gammes de 100Khz à 150Mhz

en 6 bandes fondamentales

120Mhz à 300Mhz en harmoniques.

Niveau de sortie 100mV (haut niveau)

Modulation: fréquence donnée par le cadran BF ou modulation ext.



L'appareil est équipé des tubes suivants:1 x 12BH7A, 2 x 12AT7, 1x 12AX7

2 diodes silicium, 2 diodes germanium.

Consommation env.16VA

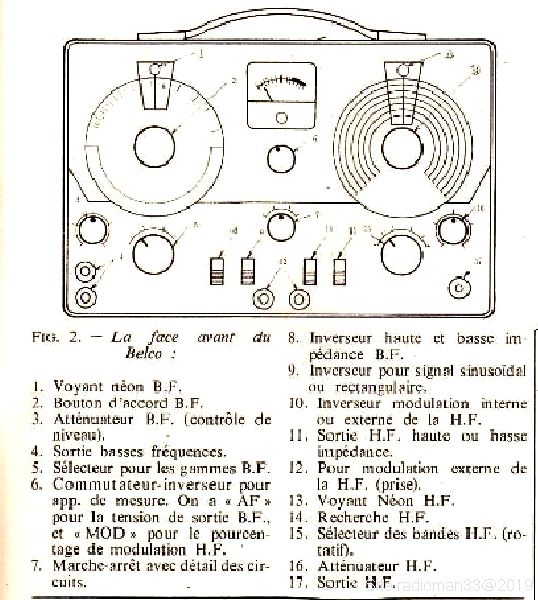

les commandes sont assez nombreuses, en voici un résumé (le scan est de qualité médiocre mais toutefois lisible!):Face avant 1

Voilà pour les présentations!

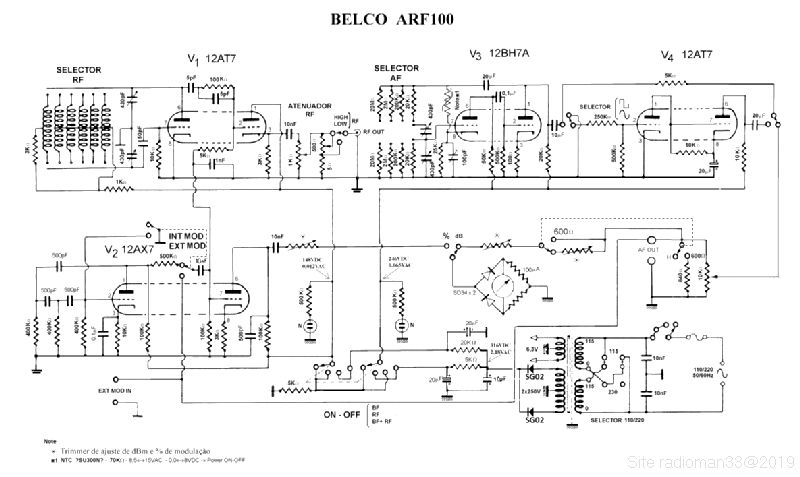

Voici maintenant le schéma de principe de l'appareil:

Schema final

Ce schéma paru à l'origine dans la revue le Haut-Parleur a été complété par mes soins!

Un transformateur secteur délivre les différentes tensions nécessaires au fonctionnement de l'appareil:

Redressement de la haute tension par diodes et filtrage par 2 condensateurs chimiques et une résistance.

Un contacteur à 4 positions permet l'arrêt, la mise en route séparée de chaque générateur puis des deux ensembles, cette mise en route est signalée par deux voyants au néon.

Révision de l'appareil:

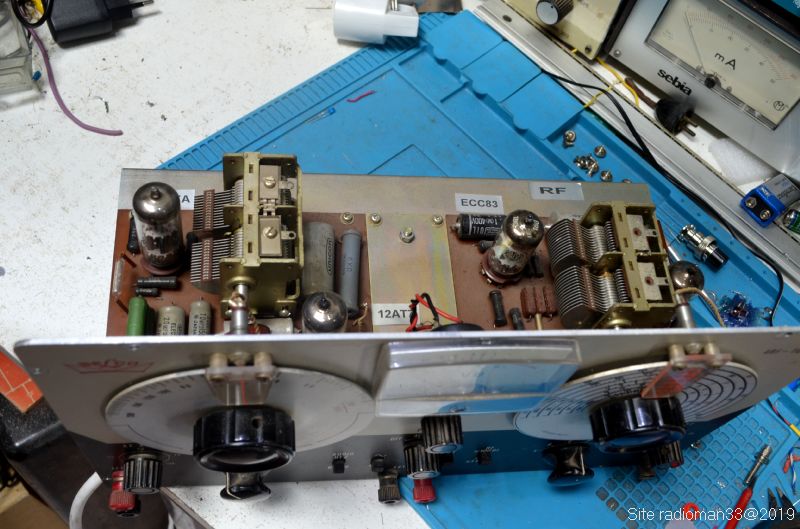

Quelques vis à défaire et l'appareil sort de son boîtier métallique!Dsc 140

les circuits HF et BF sont montés sur deux circuits imprimés séparés, le galvanomètre de mesure est fixé au centre...

Dsc 141

Et là j'ai un premier problème:

2 tubes sont inversés (12AX7 et 12AT7) et un tube a été changé: 12AT7 remplacée par 12AU6 (ECC82)

Vous avez peut-être souvent vu ces tubes en amplification audio:

12AT7= ECC81

12AU7= ECC82

12AX7= ECC83

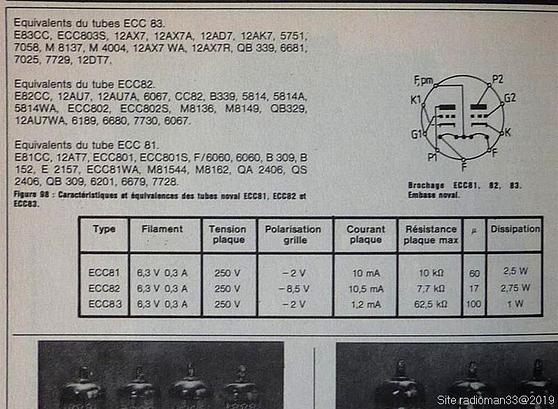

Si ils se ressemblent et ont le même brochage on ne peux pas mélanger ces références, voici un petit tableau qui donne les caractéristiques de chaque tube:

P1040952 large

Il est donc important de respecter les références et les emplacements si on veux que l'appareil fonctionne normalement!

J'avais en stock une 12AT7 alors j'ai donc remis les bons tubes en place!

Continuons les investigations...

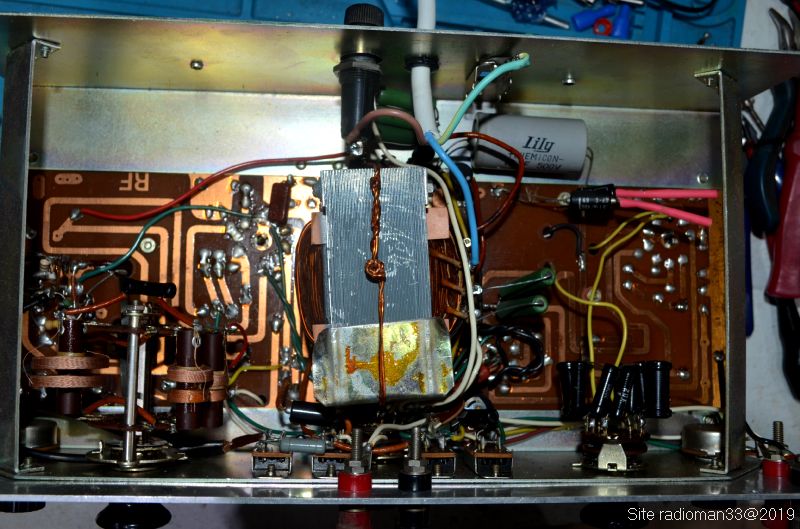

Dsc 179

Le transformateur d'alimentation a été remplacé, et sa fixation est pour le moins originale(un gros fil de cuivre!):

Il est temps de faire quelques mesures...

En tête de filtrage au lieu des 316V annoncés j'ai 260V

ligne de HT marquée 246V j'ai 140v

ligne de HT marquée 148v j'ai 80v

Dans les deux cas des valeurs de résistances sont rajoutées en parallèlle:

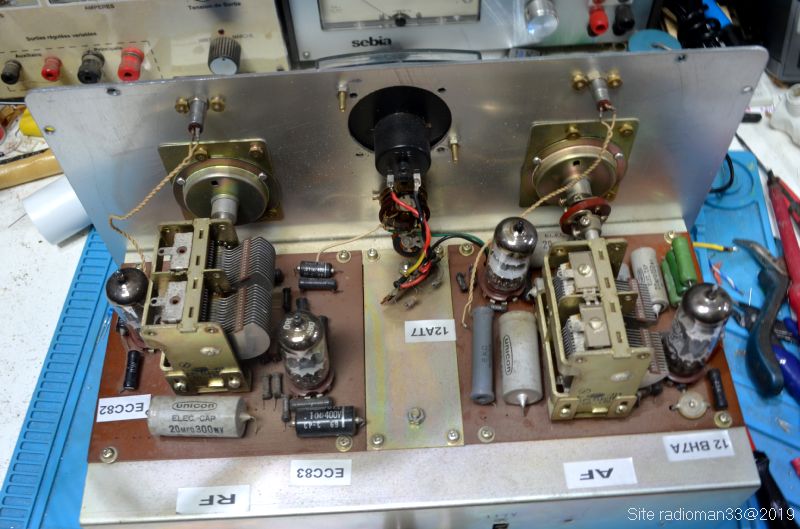

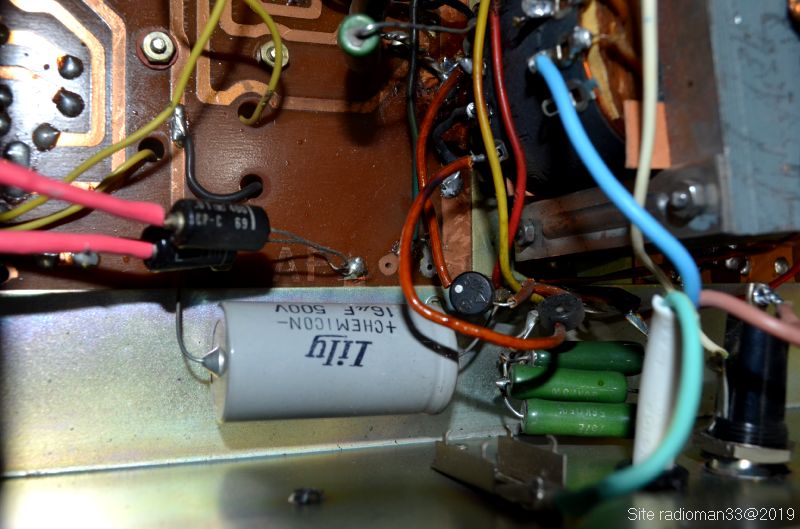

Dsc 0140Dsc 180 et le condensateur de tête de filtrage 16µF 500V chauffe, ce qui n'est pas normal!

On va remettre tout cela en ordre!

J'ai donc décidé de remplacer tous ces condensateurs chimiques qui ont plus de 50 ans (j'ai mis des 47 et des 33µF 450V que j'avais en stock:

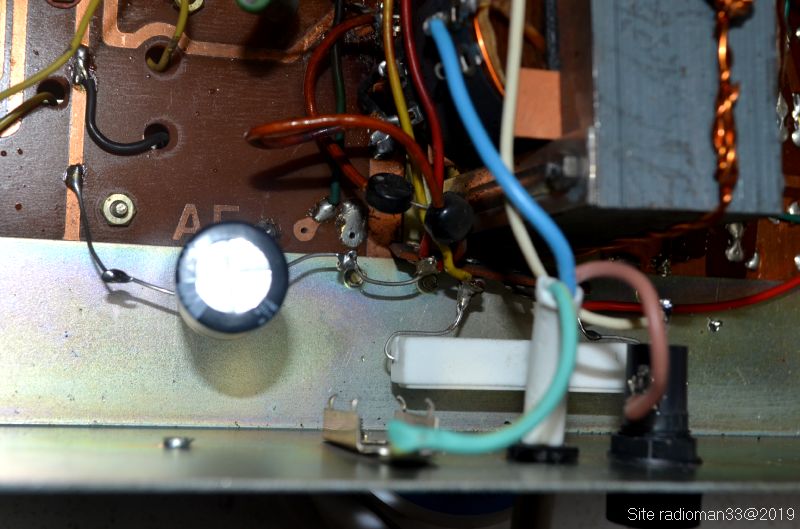

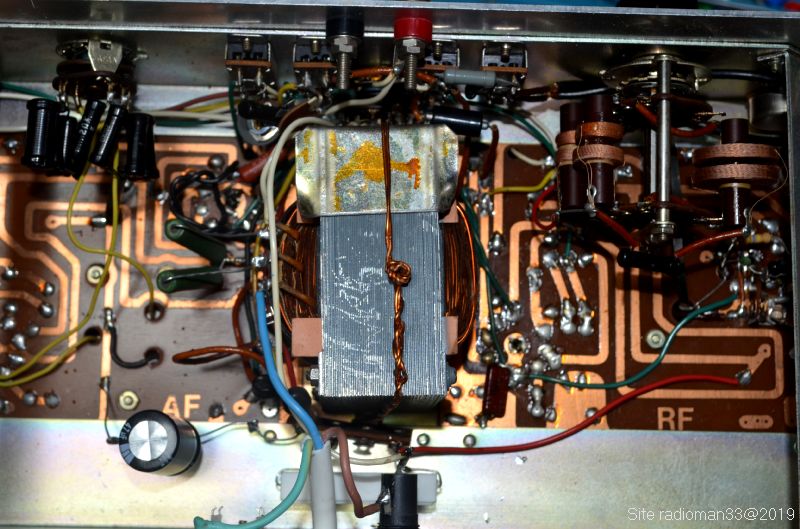

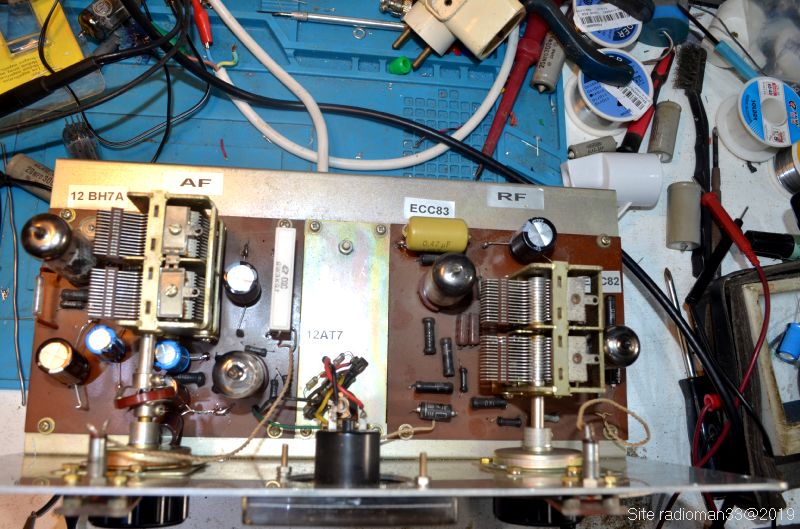

Dsc 184Dsc 189Dsc 0175Les "assemblages" de résistances sont remplacés par une seule résistance bobinée de 10W de la valeur normalisée la plus proche!

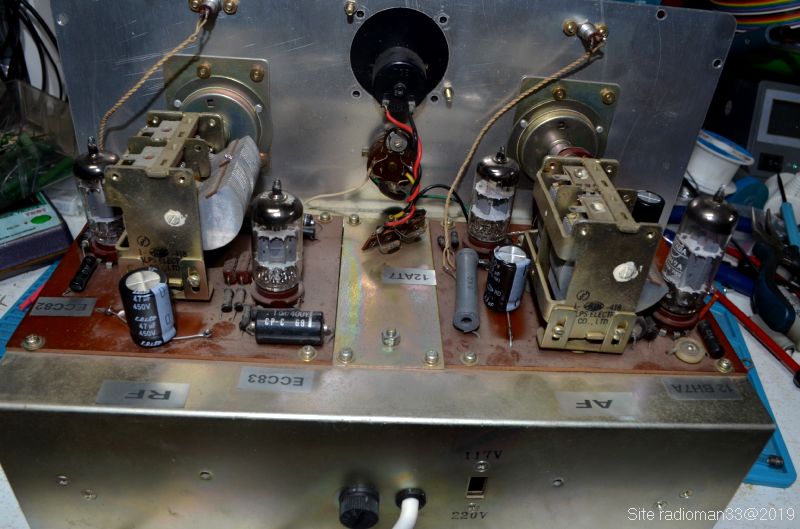

j'ai également remplacé le porte-fusible qui était cassé!Dsc 190

Passons maintenant aux essais: ils sont plutôt concluants:

Si ma haute tension de départ est encore un peu faible (305V) le fait d'avoir diminué les résistances série me permet de retrouver:

HT1= 240V

HT2= 141V

on est désormais revenu vers un fonctionnement normal!

A quoi ressemble le signal de sortie?

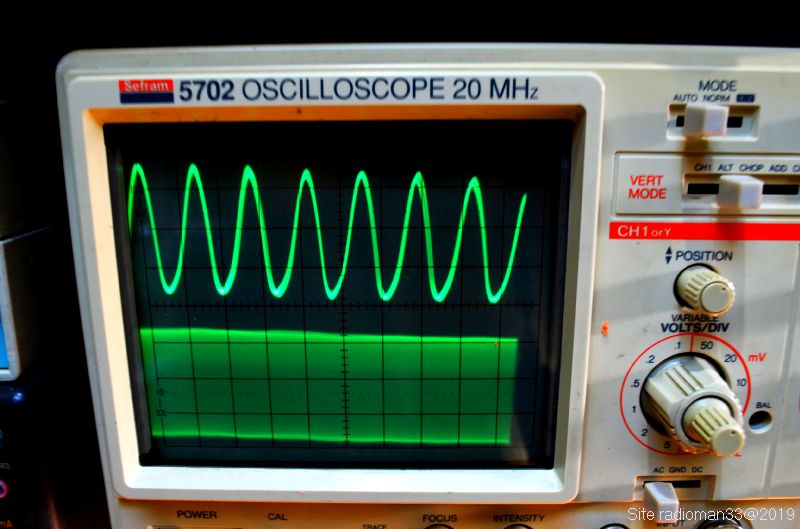

Dsc 192

En haut le signal BF en bas le signal HF non modulé!

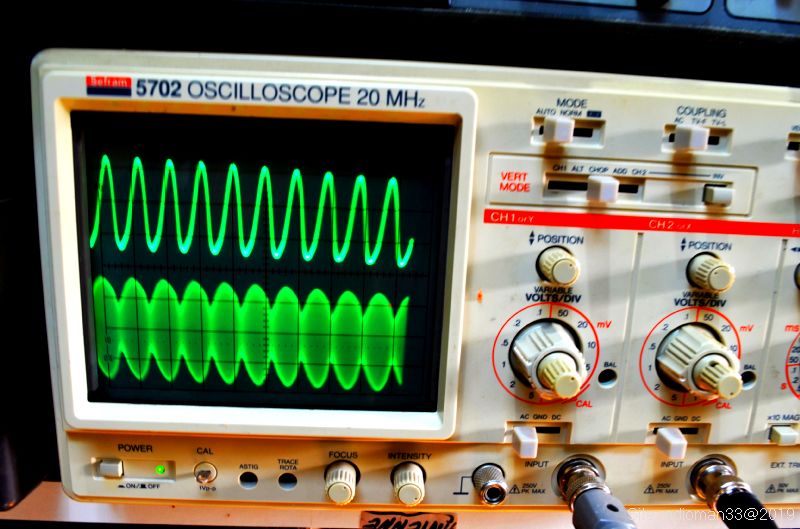

Si on rajoute une modulation à 1000Hz:

Dsc 193là le taux de modulation est presque à 100%..!

Les signaux sont propres et bien symétriques!

Je me suis amusé un moment à faire varier tout cela et ça réagit bien, pas de souci.

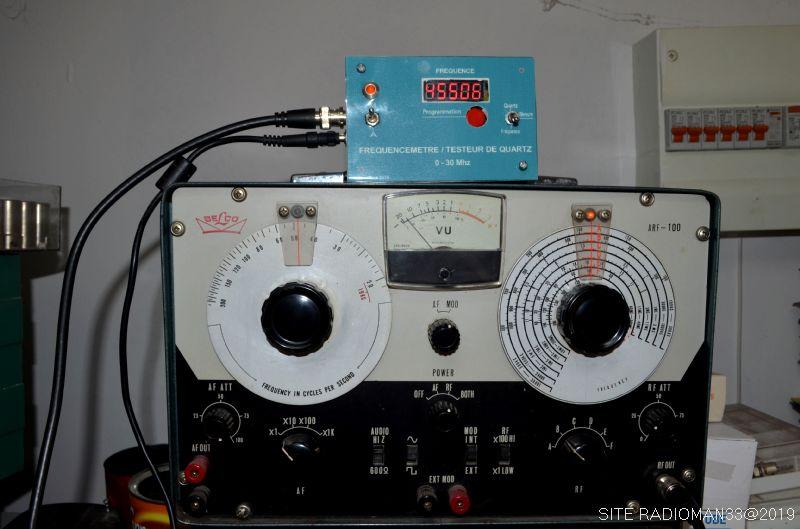

J'avais utilisé ce générateur pour tester un petit fréquencemètre de ma fabrication:

  Amélioration d'un petit kit fréquencemètre

Il était donc normal que je rajoute une prise pour le brancher:

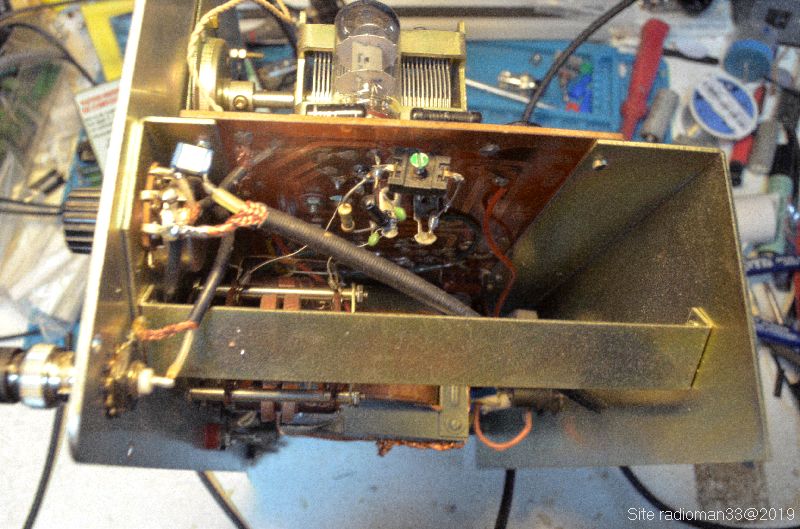

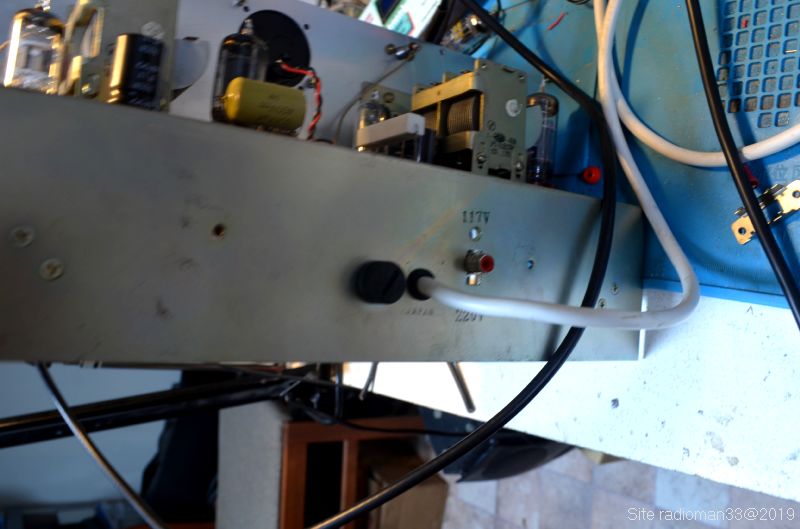

la place de l'inverseur 110/220V étant libre...Dsc 194Dsc 195

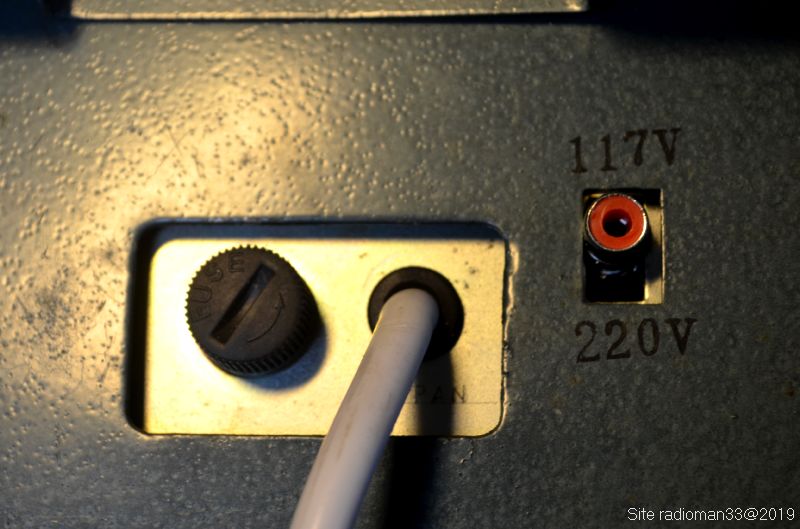

Et voilà reste plus qu'à remonter le coffret:Dsc 196

La prise est accessible à travers le coffret!
