Une radio FM/USB/BLUETOOTH sur prise P.U

Pour Noel j'avais monté une petite radio pour faire un cadeau:

A la fin de l'article j'avais envisagé d'en monter une seconde avec une sortie BF pour brancher sur la prise P.U d'un poste de radio...

C'est désormais chose faite!

Mais, reprenons au début:

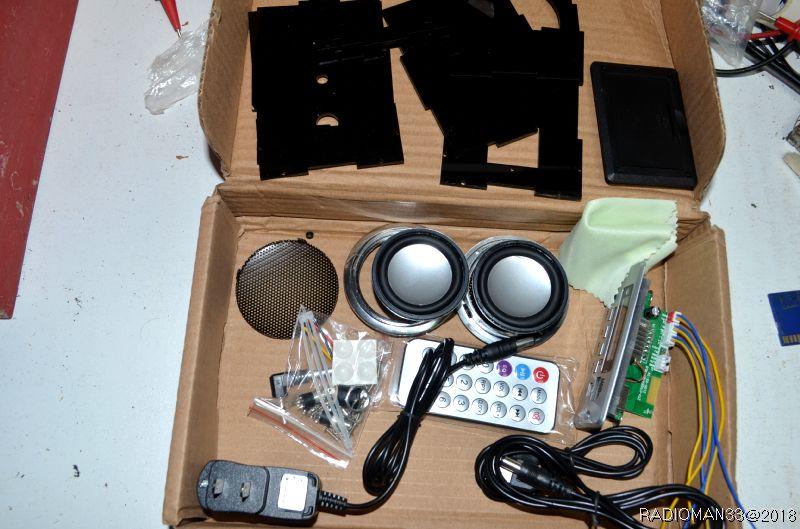

J'ai commandé chez "banggood" un second kit cette fois-ci de couleur noire:

Dsc 0231 2

J'ai reçu mon carton avec tous les éléments prêts a assembler.

Le montage du kit est détaillé dans le lien ci-dessous:

http://bricolages-electroniques.e-monsite.com/pages/montages-personnels/kit-radio-fm-usb-bluetooth.html

Tout ce que j'ai dit dans le précédent montage reste valable, à savoir:

- il faut coller les haut-parleurs à l'araldite dans les caches, sinon ça vibre et le son est pas bon!

- Il faut monter le module chargeur dans un boitier avec une prise européenne pour éviter les adaptateurs de prises sources de faux contacts.

Si on monte un accu à l'intérieur il faut supprimer le cordon alim/usb (risque de surcharge).

A part ça le montage est très facile!

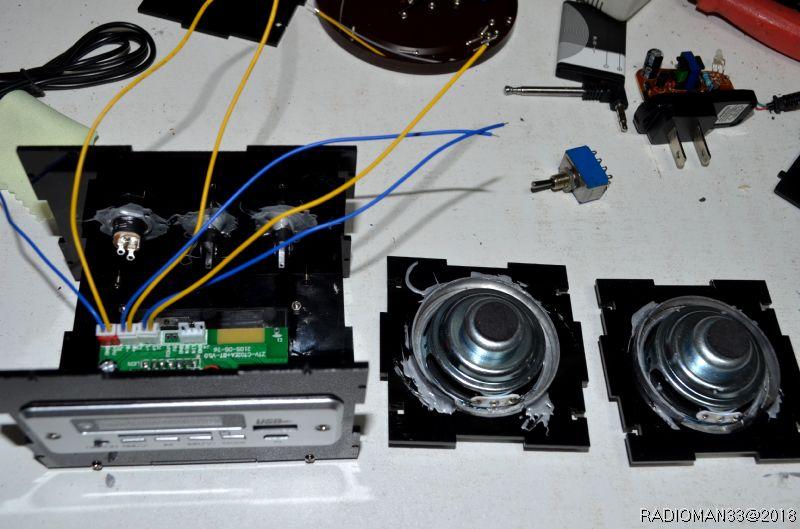

Dsc 0242 2

Après collage des haut parleurs le boitier est assemblé avec les petites vis de 2mm fournies...

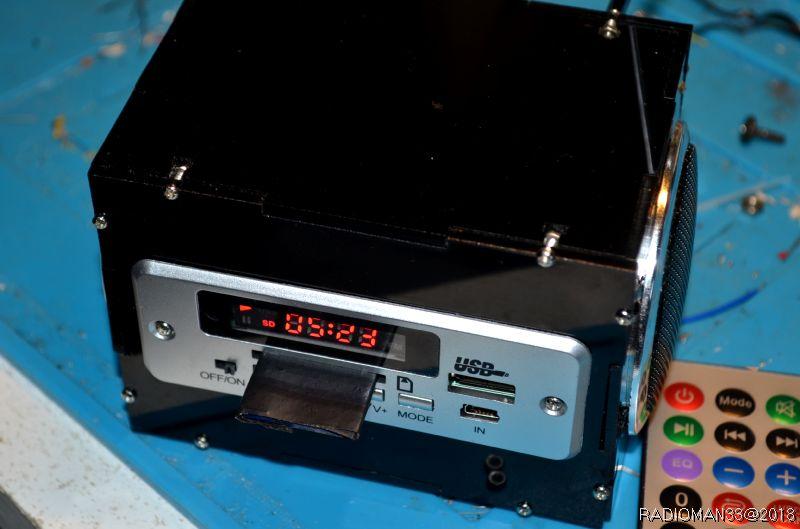

Dsc 0255

Premier essai sur une carte SD: ça fonctionne plutôt bien!

Sur le module il est prévu une entrée "ligne" mais pas de sortie niveau préampli, alors comment faire?

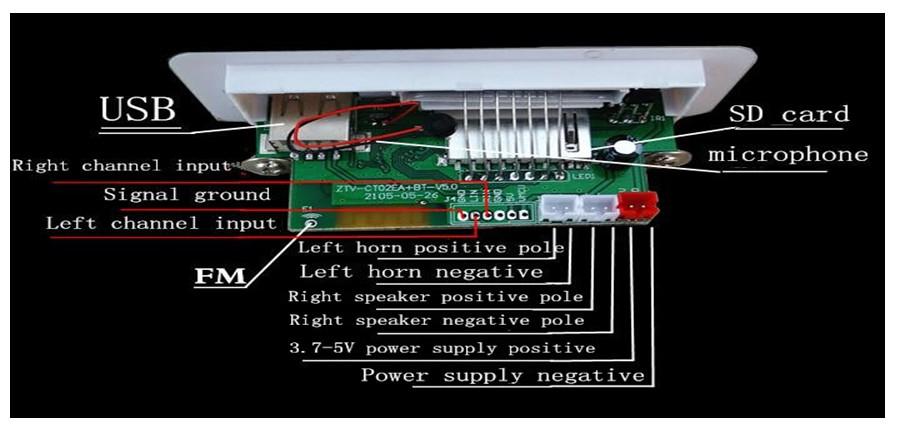

Module

Le module utilisé possède son amplificateur intégré réalisé à partir de 2 minuscules circuits intégrés (références illisibles).

A la mesure, les négatifs des sorties haut-parleurs ne sont pas reliées à la masse: il doit s'agir d'un montage dit "en pont" ou bien d'un ampli numérique??

Pas question d'un branchement direct sur ces fils.

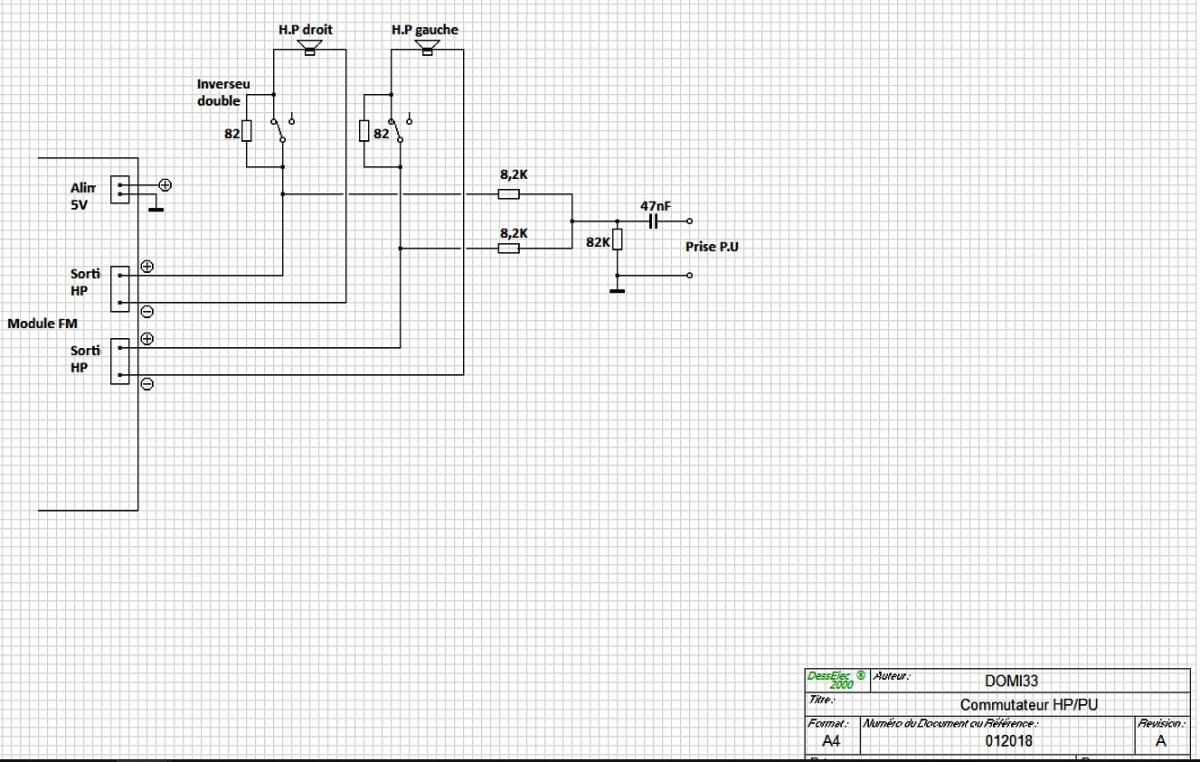

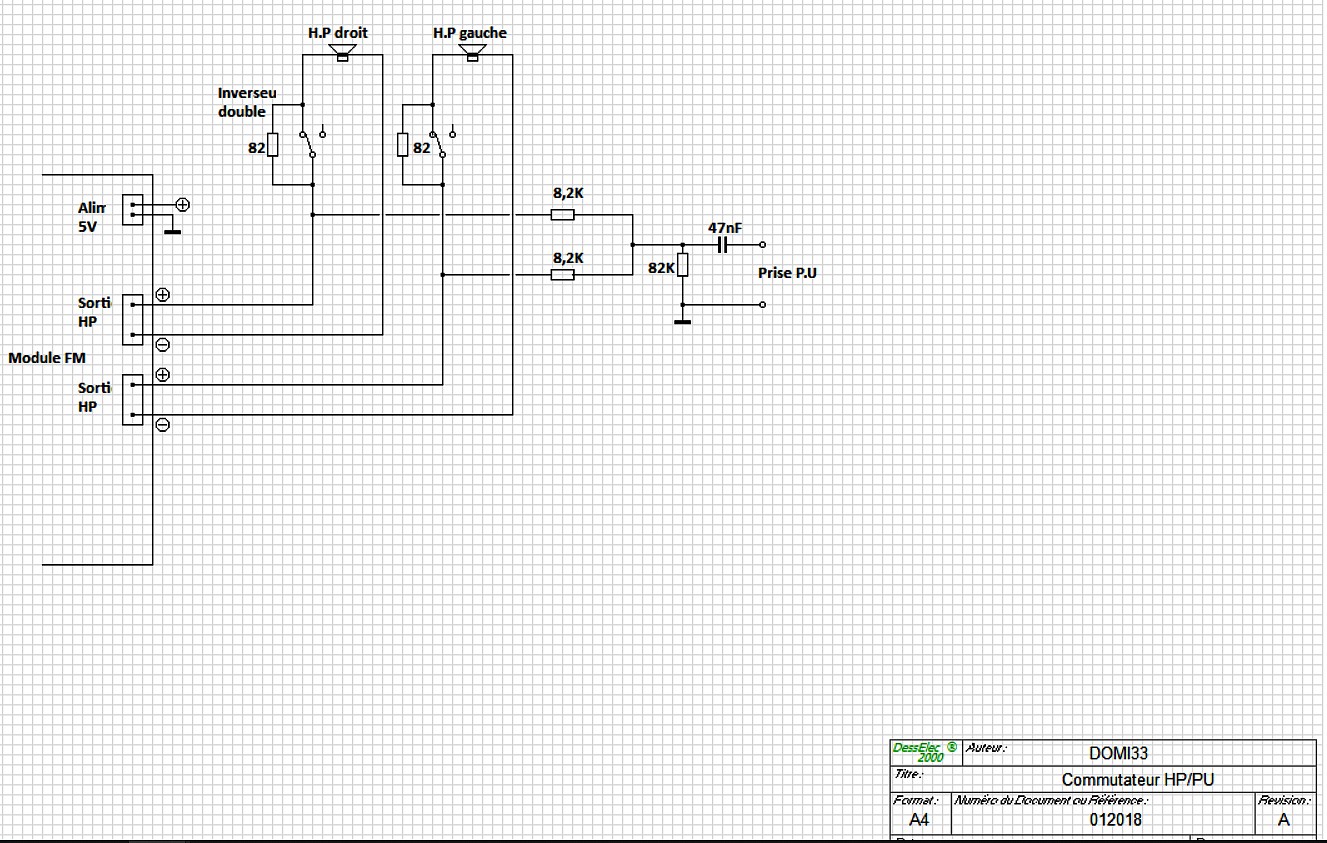

J'ai donc réalisé le montage suivant:Commut puhp

L'inverseur double permet de couper (à 90%, car je veux garder un léger monitoring sur les HP) le son des haut-parleurs et la sortie P.U se fait à travers un condensateur de 47nF 400v pour l'isoler en continu du poste de radio car dans ces vieux postes il y a souvent du "jus" qui traine sur le châssis...

Les valeurs de résistances peuvent être modifiées si on veux plus (ou moins) de signal en sortie, pour ma part testé sur deux postes différents le niveau est suffisant.

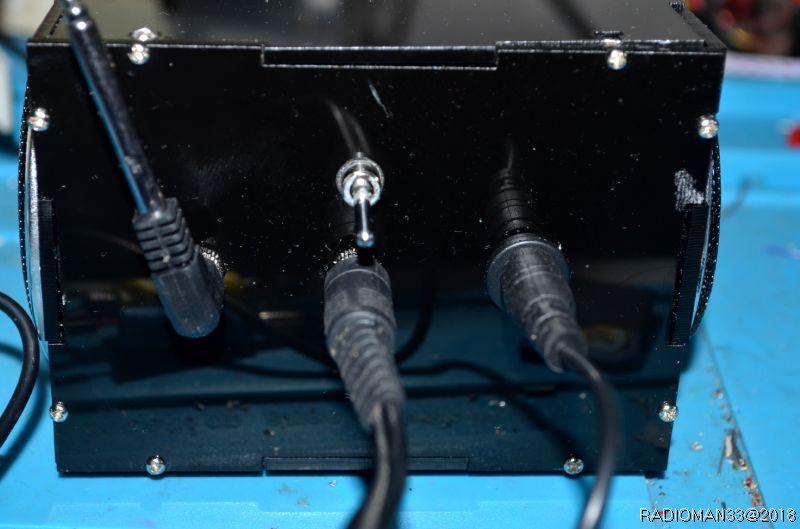

L'inverseur esr monté derrière le boitier :

Dsc 0272

j'ai utilisé le jack 3,5mm de l'entrée "ligne" qui est désormais cablé en mono, et il devient la sortie "P.U".

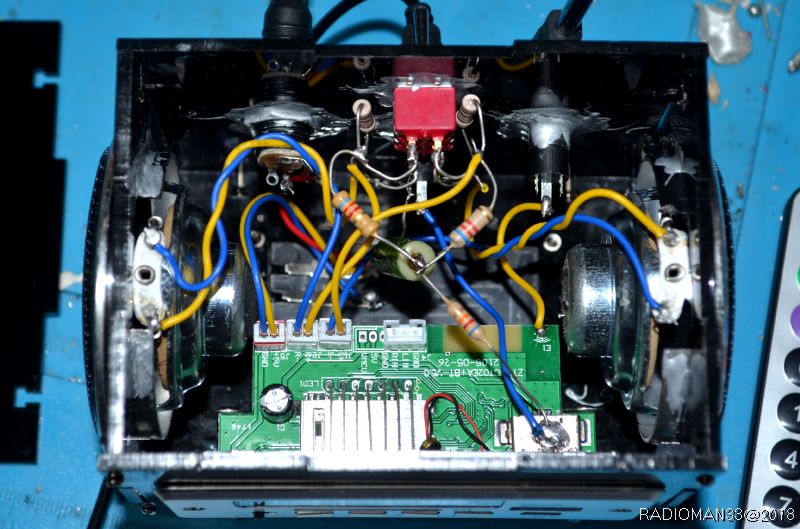

Dsc 0248

L'entrée "ligne" arrière n'est pas branchée.(on l'a en face avant).

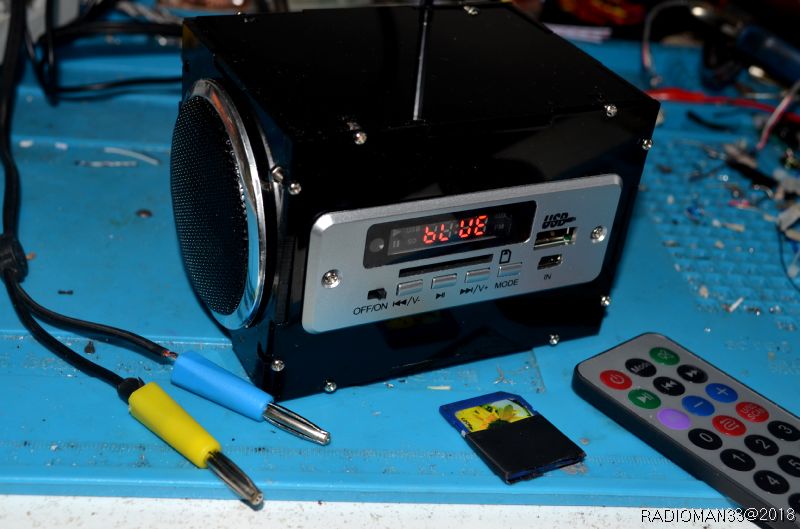

j'ai fait un cordon: jack3,5mm => 2 fiches bananes pour brancher sur le poste de radio.Dsc 0264Voilà un petit montage à poser sur (ou derrière) le poste, la fonction "bluetooth" fonctionne parfaitement et on bénéficie toujours de la télécommande.

Aucune modification n'est apportée au poste, la seule condition c'est que sa partie B.F fonctionne.

L'appareil est autonome : l'accu bien chargé assure au moins 3 heures d'autonomie!

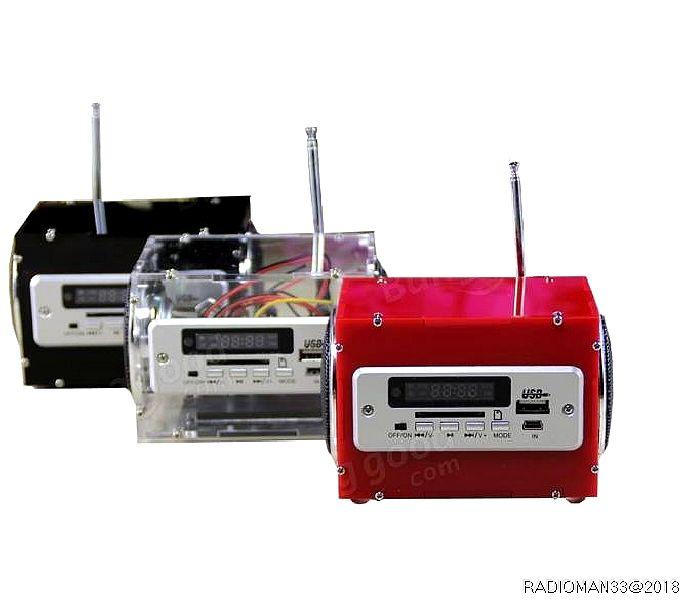

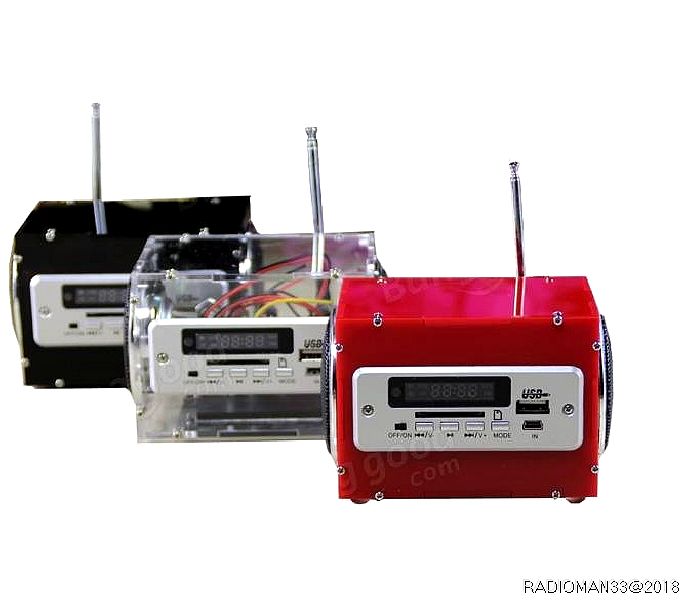

Suivant les "promos" le prix du kit est d'environ 18€ et il existe en 3 couleurs:

noir, rouge ou transparent!Poste1 1

Bonne bidouilles à tous!
