Une alimentation 0-30V 0-3A pour moins de 20€!

Je vous propose aujourd'hui un nouveau "challenge":

Construire pour moins de 20€ une alimentation variable basse tension 0 à 30Volts et 0 à 3 Ampères.

Le type même de l'alimentation que l'on utilise couramment pour tester les montages ou les postes à transistors.

Cela existe évidemment tout fait dans le commerce:

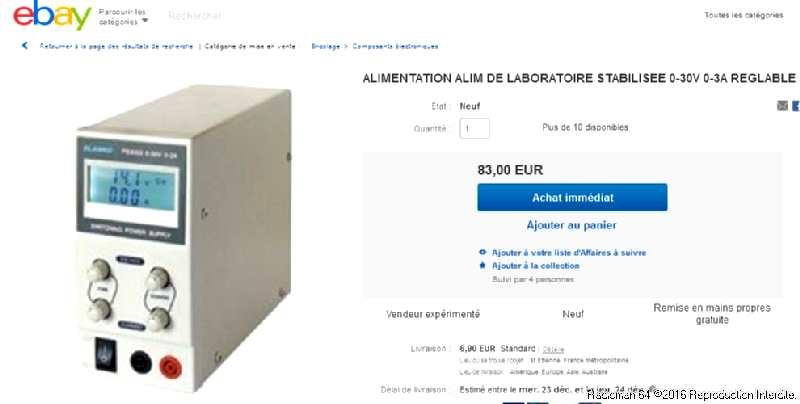

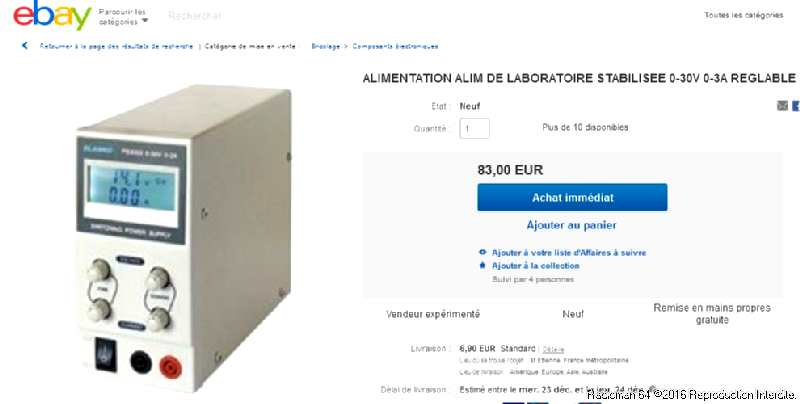

Alim var ebay

Celle ci viens directement des pays asiatiques: c'est une des moins chères: avec le port on est à 90€!



L'alimentation que je vous propose de construire va ressembler à ça:

S7300250 1

Ses caractéristiques principales sont les suivantes:

Tension de sortie variable de 0 à 30V

Courant de sortie variable de 0 à 3 ampères

Affichage simultané de la tension et du courant par un afficheur digital double.

Enfin comme je l'ai précisé plus haut le prix de revient du matériel acheté ne dépasse pas 20€..!

C'est, une fois de plus, un kit chinois qui m'a donné l'idée de réaliser cette maquette:

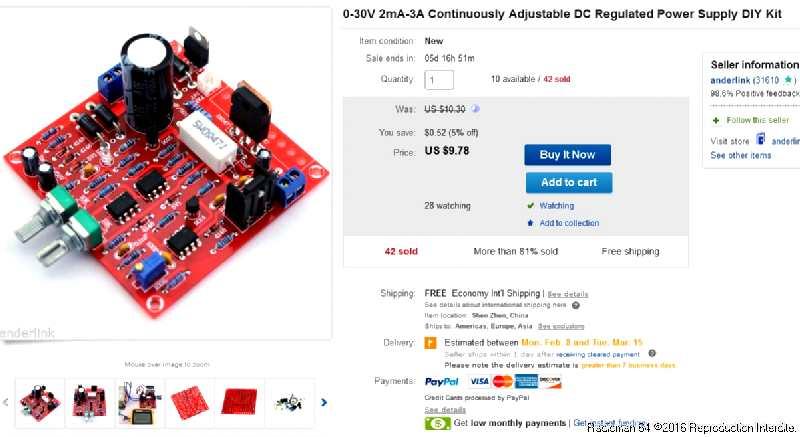

Alim sur ebay

Le kit complet acheté en Chine (via Ebay) coute moins de 10€,

je l'ai reçu 15 jours après ma commande bien emballé dans une pochette plastique.

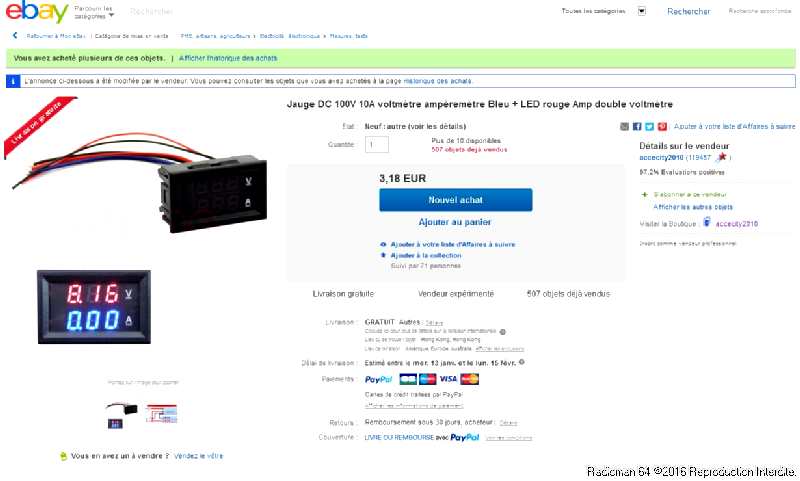

L'afficheur Volt-Ampères est lui aussi acheté en chine:

Vendeur 1

Pour 3,18€ port inclus, cela ne vaut pas la peine de s'en priver!

On trouvera dans cet article plus d'infos sur ces petits afficheurs =>    Les VOLT-AMPEREMETRES CHINOIS

Le reste c'est du matériel d'occasion:

Pour cela je suis allé à Emmaus où pour 5€ j'ai eu:

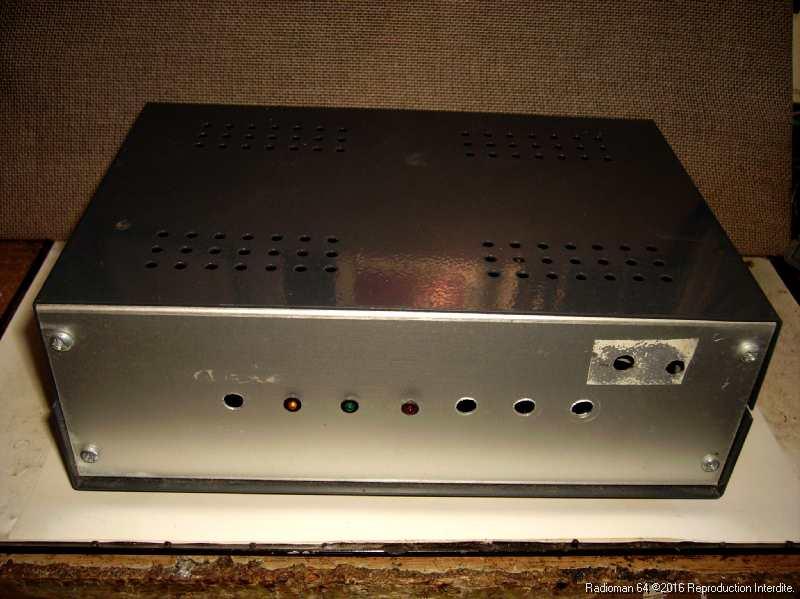

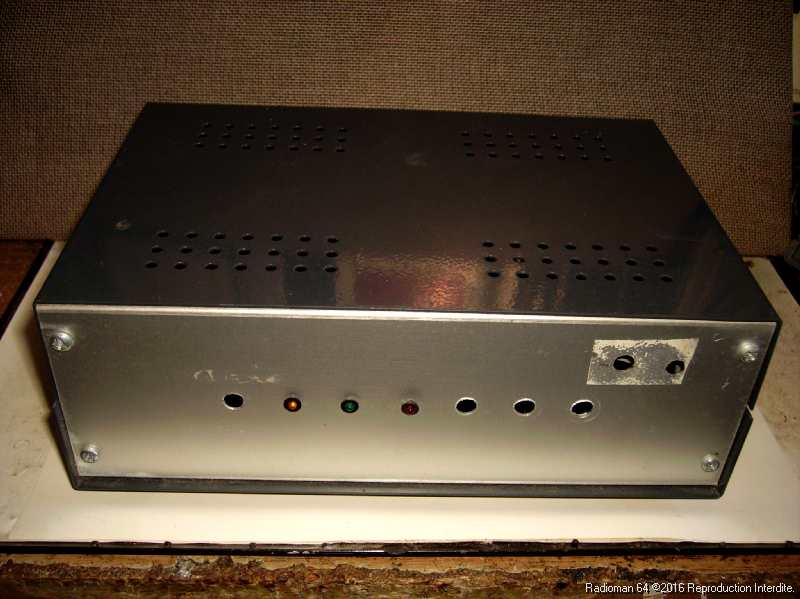

1- un joli coffret métallique qui contenais un chenillard à transistors:

Imgp0026 3

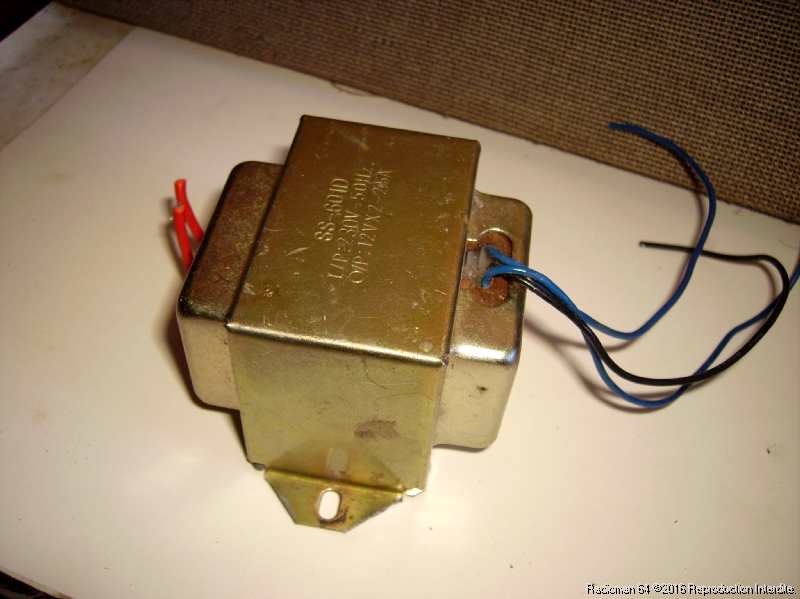

2- Un transformateur 2 x 12V 2,5A provenant d'un caisson de basses dont le haut-parleur était HS:

Imgp0032 3

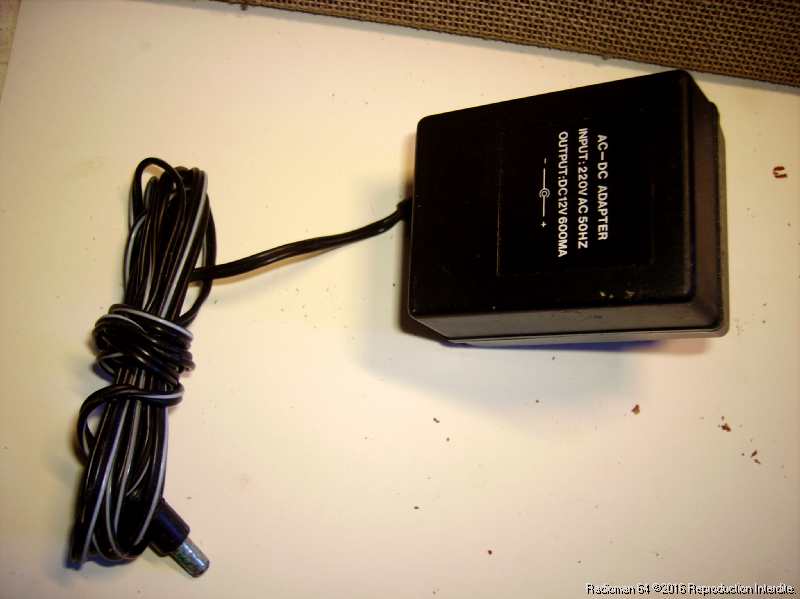

3- un petit bloc secteur 12V :

Imgp0256

Le reste provient de divers démontages d'appareils et de stock perso:

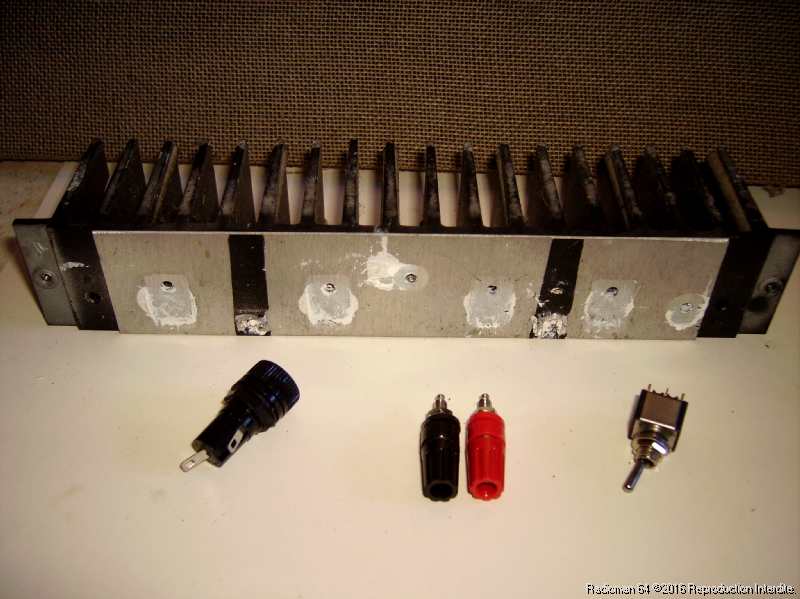

Il y a un gros dissipateur en alu pris sur un ampli des années 70, un inter M/A, 2 douilles bananes et un porte-fusible...

Imgp0035 1



Ayant tout le matériel à ma disposition je commence par le montage du kit:

S7300139 1

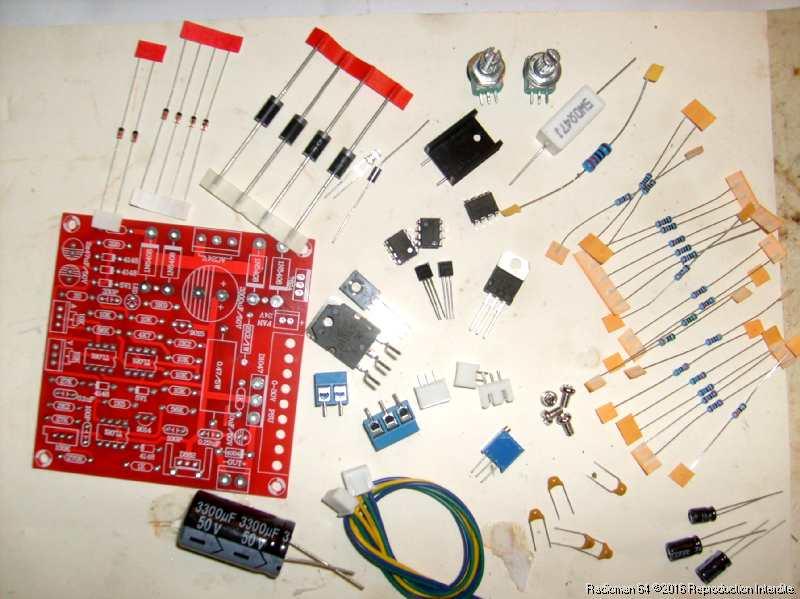

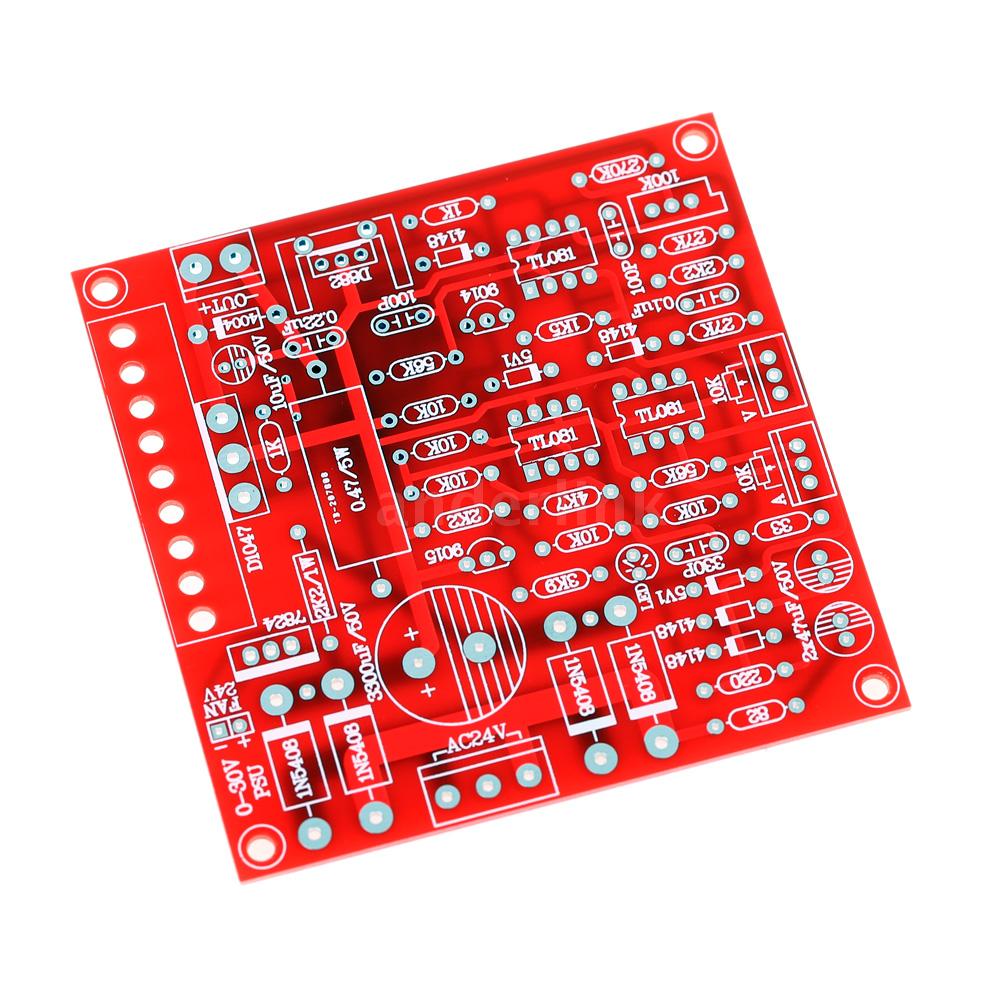

Dans la pochette: Un superbe circuit imprimé double face à trous métallisés et sérigraphié avec précision:

W2 + tous les composants nécessaires au montage!

Comme d'habitude: pas de notice de montage!

il faut se tourner vers Internet pour la trouver:Notice de l alim en anglaisNotice de l alim en anglais (802.35 Ko) ...A la fin se trouve le schéma et la liste des composants!

Si vous ne lisez pas l'Anglais...

Facile :Il suffit de suivre mes indications!

Comme on peux le voir il y a pas mal de petits composants:

Dans la notice ils disent de commencer par les plus petits et de continuer par les plus gros: c'est ce qu'on va essayer de faire...

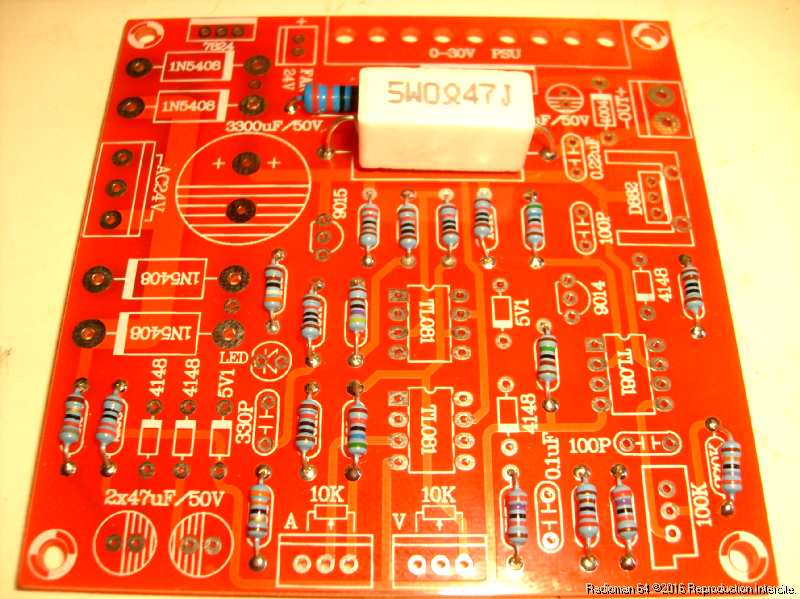

1re étape...Les résistances:

S7300143 1

Vous avez peut-être remarqué que le "codage couleur" des résistances chinoises n'est pas très clair:

entre l'orange, le marron, le doré ou le jaune c'est pas évident:

Alors une seule solution pour ne pas faire d'erreur:

Mesurez à l'ohmmètre les résistances avant de les souder!

On est sur un circuit double face et les dessoudages ne sont pas faciles...

On termine avec la résistance bobinée et la résistance 2W au fond du circuit.

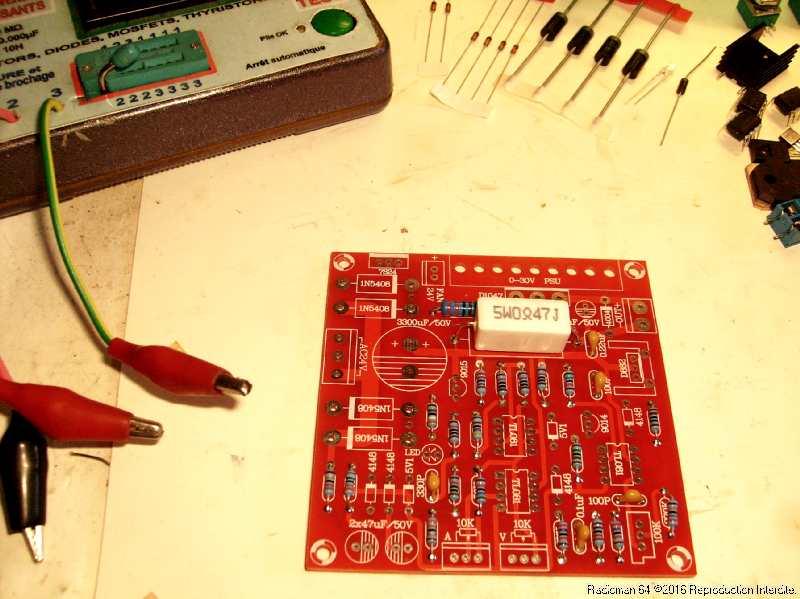

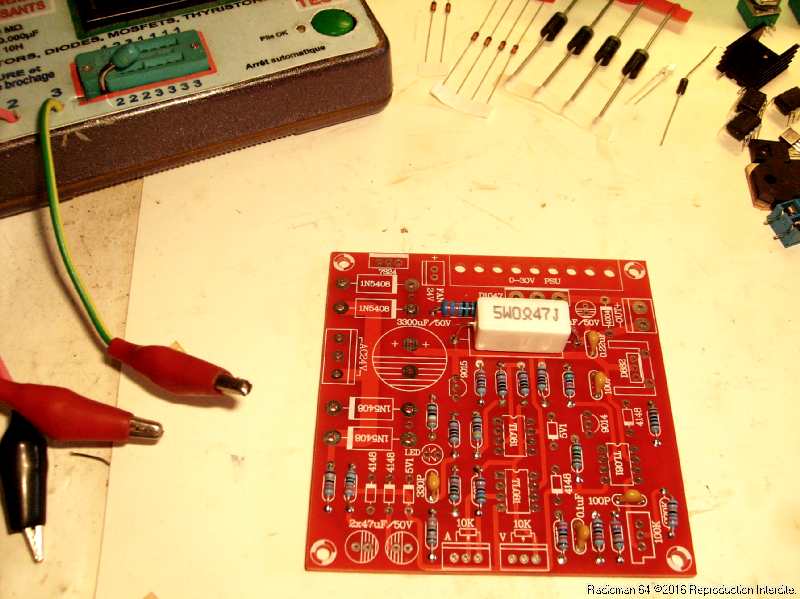

 2è étape:  les tout petits condensateurs céramiques:

S7300148 1

Là aussi, mesure systématique au testeur de composants car le marquage (en clair) est très, très petit.

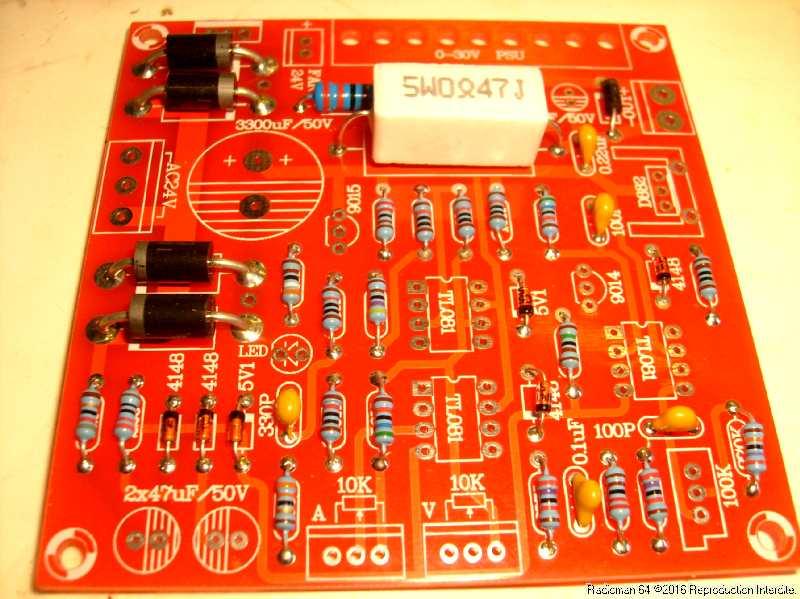

3è étape: les diodes:

S7300153Il y en a 3 sortes:

Les 4 grosses diodes de redressement

Les deux diodes zener de 5,1Volts

Les 4 diodes miniatures 1N4148

On fera attention au sens de branchement et surtout à ne pas intervertir les diodes 1N4148 et les diodes zeners de 5,1V.

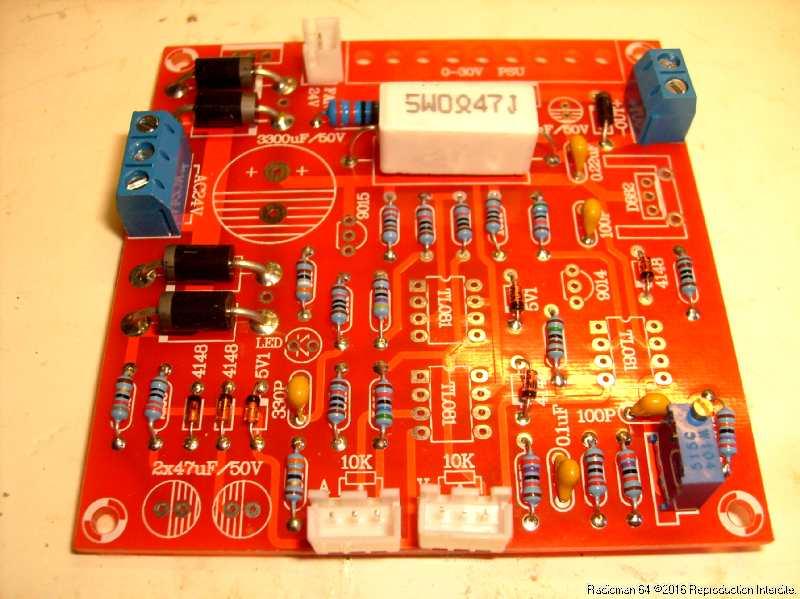

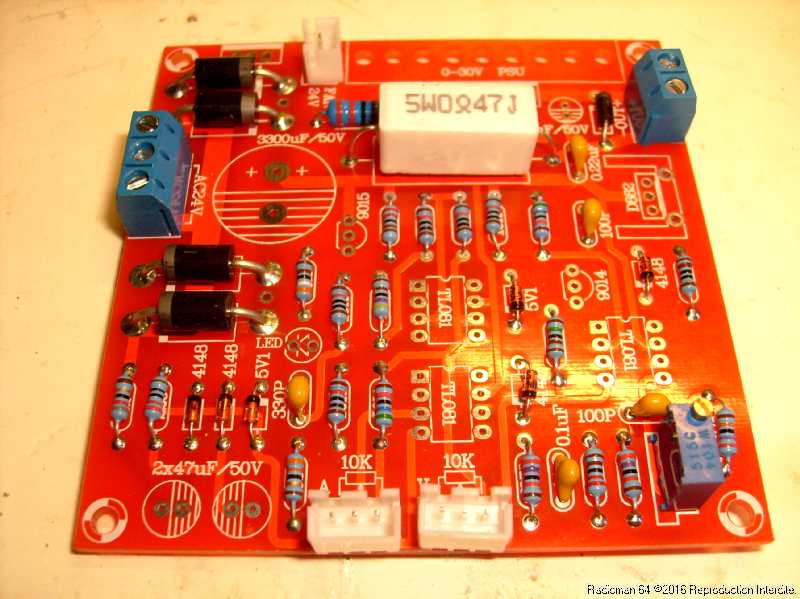

4è étape: les connecteurs et la résistance ajustable:

S7300155Là aussi le sens de positionnement est à repérer.

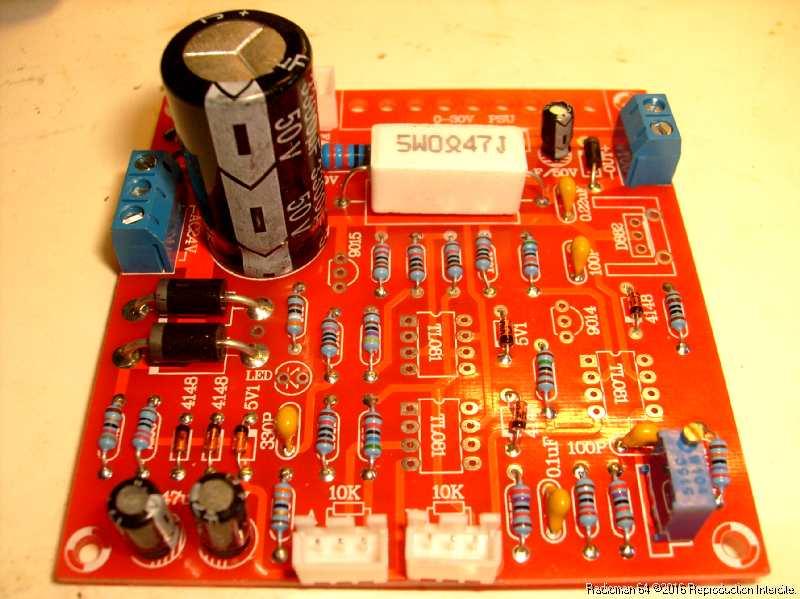

5è étape: les condensateurs chimiques:

S7300159 1On fera toujours attention à la polarité: la partie "rayée" du circuit correspond au négatif du condensateur.

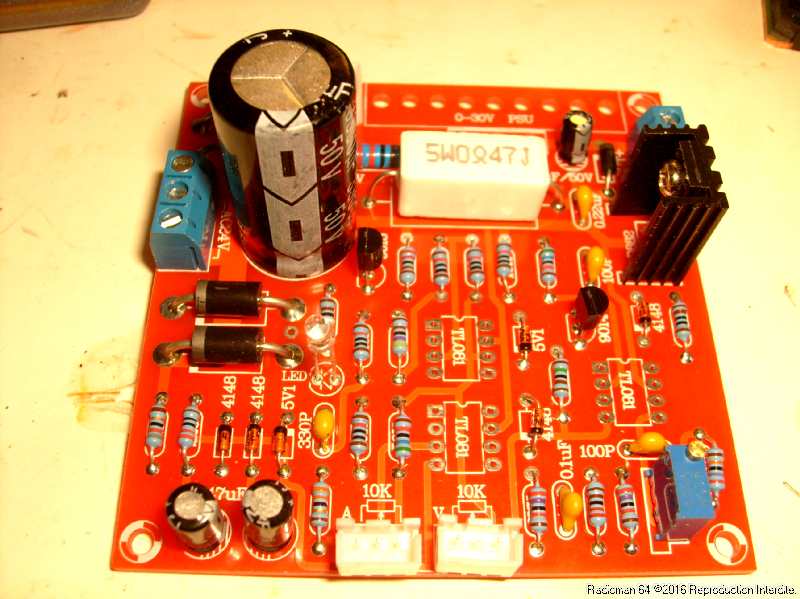

6è étape: les transistors:

S7300164Le transistor "driver" est vissé sur son radiateur puis soudé sur le circuit, les autres sont implantés directement en suivant la sérigraphie.

La diode LED est (provisoirement) soudée sur le circuit, elle sera par la suite déportée en façade.

7è étape: les circuits intégrés, le transistor de puissance:

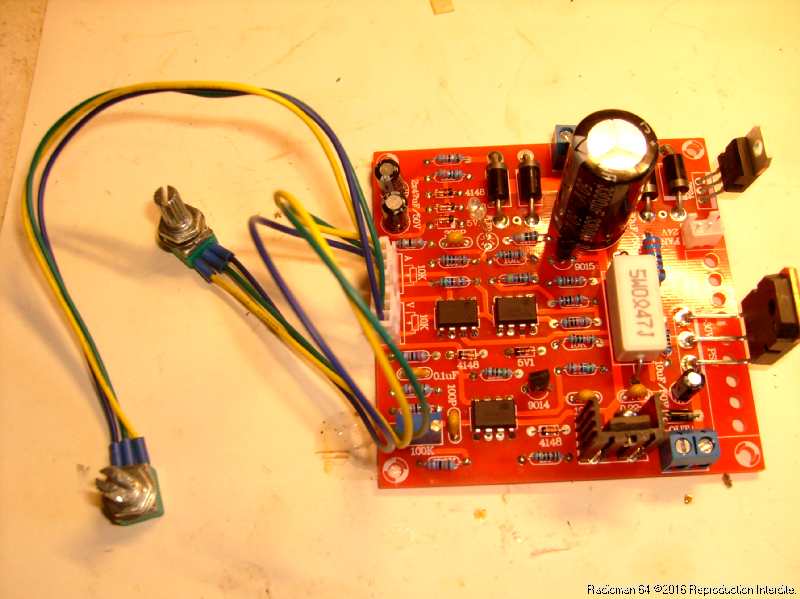

S7300169 1Pour les circuits intégrés: pas de support, promis la prochaine fois j'en mettrais un!

je les ai donc soudés (rapidement) sur le circuit imprimé:

Enfin les deux potentiomètres seront soudés au bout des fils fournis dans le kit.

A noter que l'on peux également souder directement les pattes des potentiomètres sur le circuit imprimé!

J'ai également monté le régulateur de tension (en haut à droite) mais dans mon cas précis il ne me sert pas!

Il est prévu pour alimenter un ventilateur, mais mon dissipateur est largement assez performant pour m'en passer.

Le concepteur du kit a prévu l'utilisation d'un dissipateur de processeur PC avec ventilateur intégré comme on le vois sur cette photo:

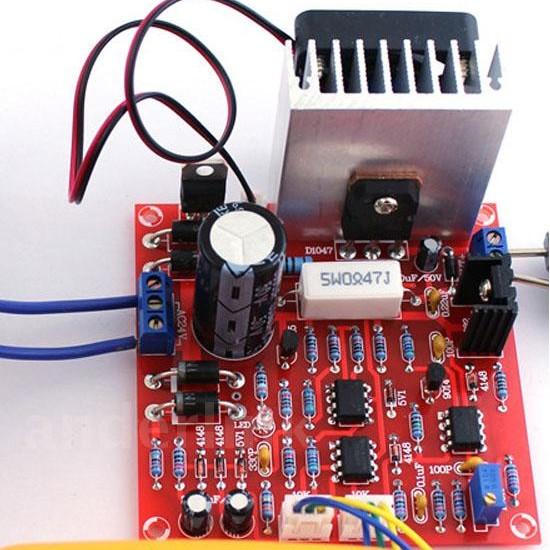

Dis

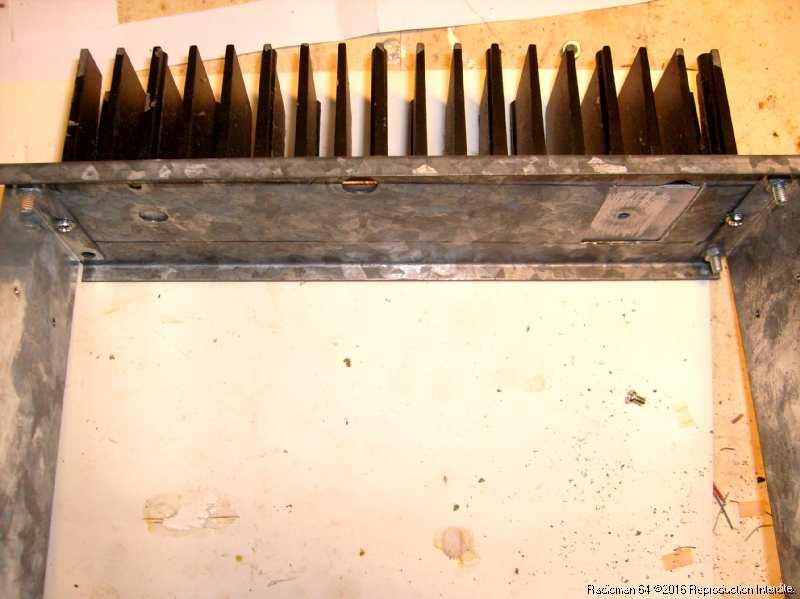

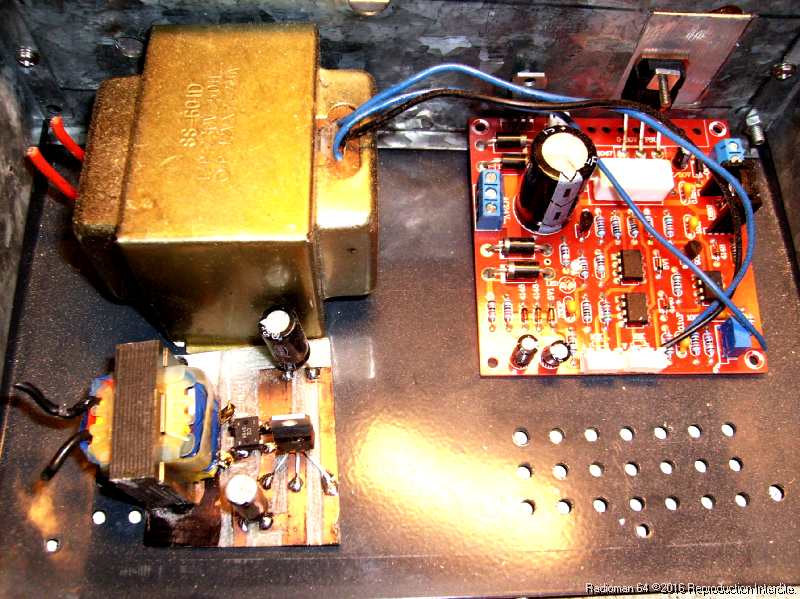

Mon kit est désormais terminé, on va passer à la mise en boite:S7300180 1En premier, fixation du dissipateur à l'arrière du boitier: j'ai fait une découpe afin de pouvoir visser le transistor de puissance directement sur l'aluminium en intercalant un mica isolant: le "collecteur" du transistor est relié au métal du boîtier.

Un peu de graisse silicone améliorera la jonction thermique.

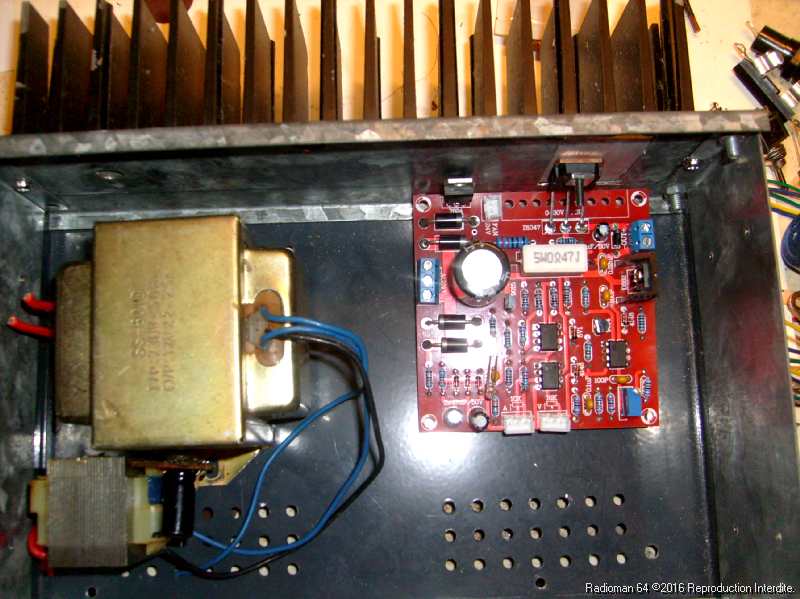

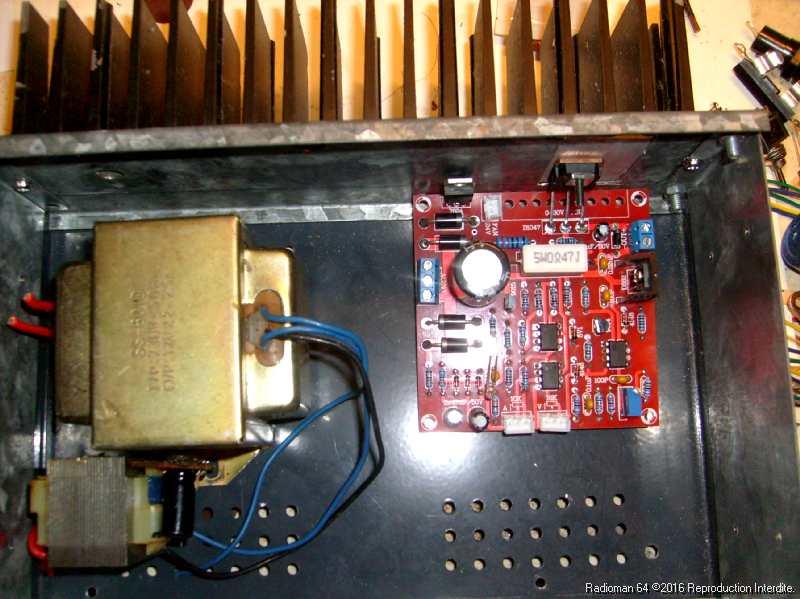

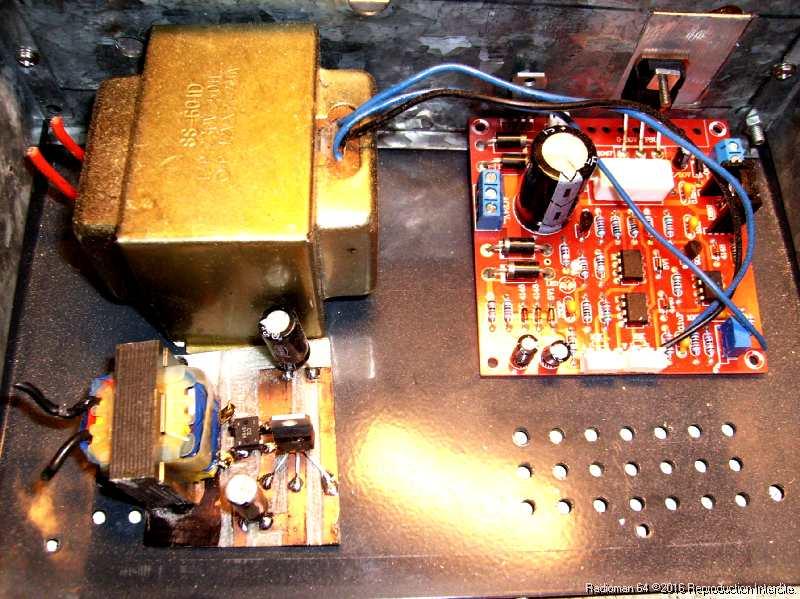

Ensuite on va positionner la carte imprimée et le transformateur d'alimentation:S7300182 1

Tout cela rentre impeccable!

Il me faut maintenant construire la petite alimentation auxilliaire destinée au fonctionnement du volt-ampèremètre digital:

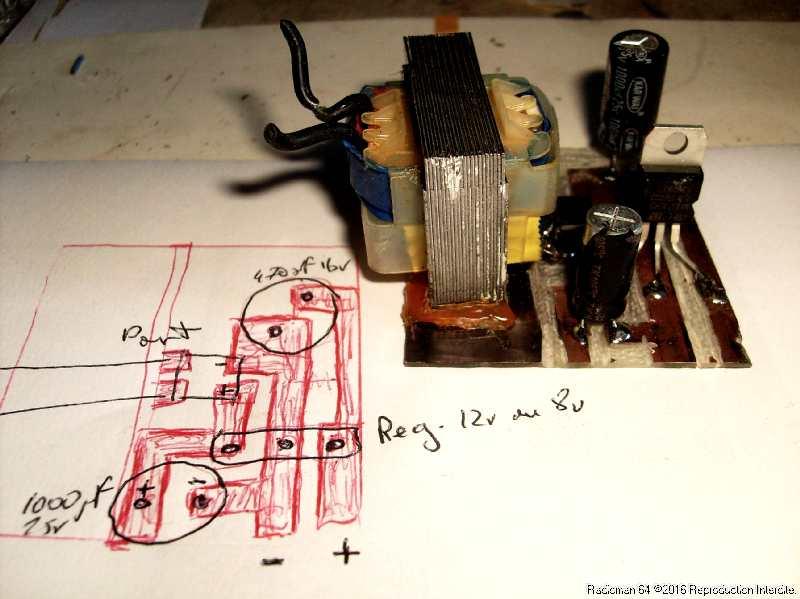

S7300204 1Le circuit est dessiné puis gravé à la fraise sur un bout de verre époxy cuivré, j'ai monté un régulateur 7812 afin d'avoir une tension stable!S7300186 1La plaquette est fixée devant le transfo!

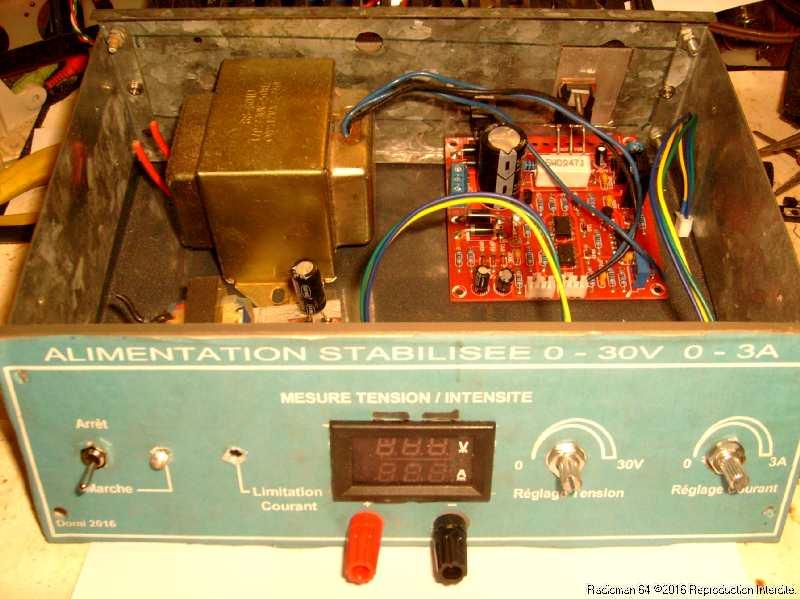

J'ai dessiné une facade avec mon logiciel "front designer":S7300192



Les différents éléments sont montés dessus:

Le module volt-ampèremètre, les deux potentiomètres de réglage, les deux bornes de sortie, l'interrupteur M/A et les deux voyants LED.

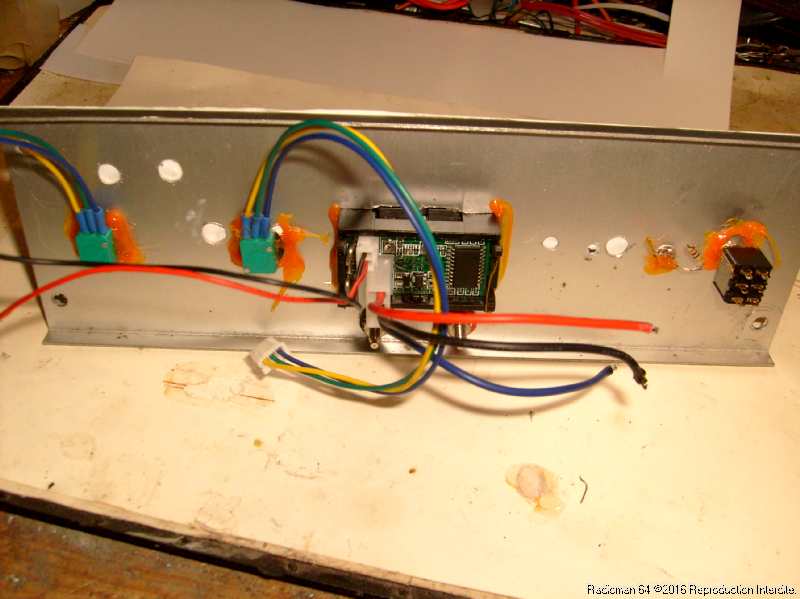

S7300213 2Le câblage du module de mesure est très simple:

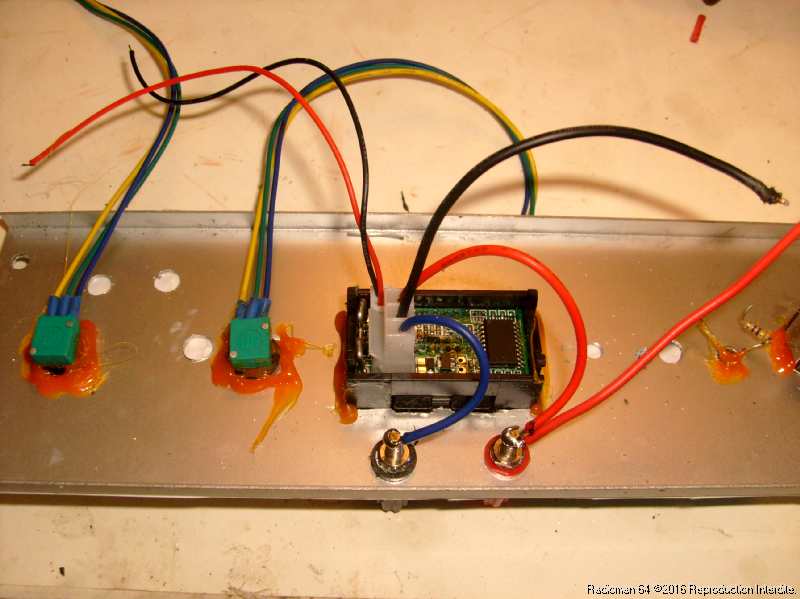

S7300215Reste à brancher les différents éléments, câbler les deux primaires des transformateurs et on va pouvoir faire un premier essai:

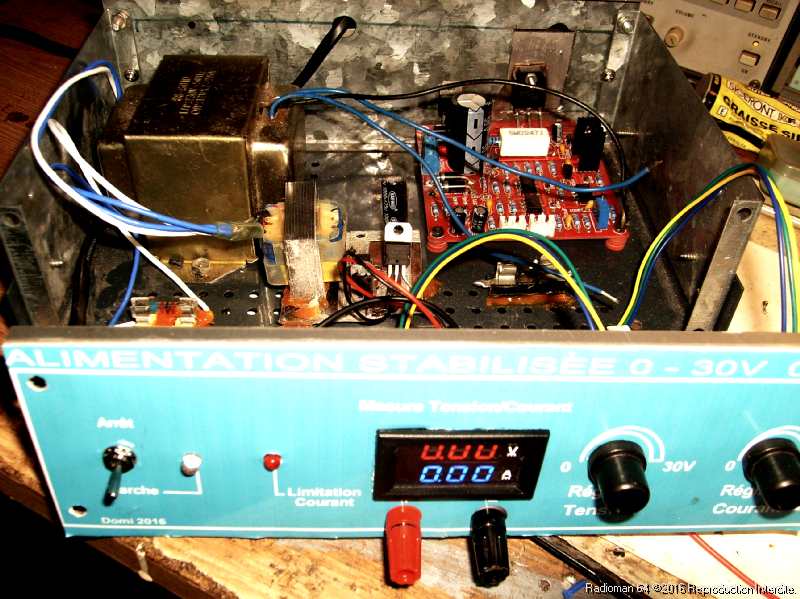

S7300220Le module de mesure s'allume, il me reste à brancher le circuit de régulation:

Pour cela le secondaire du transfo est branché sur le bornier repéré "AC 24V":

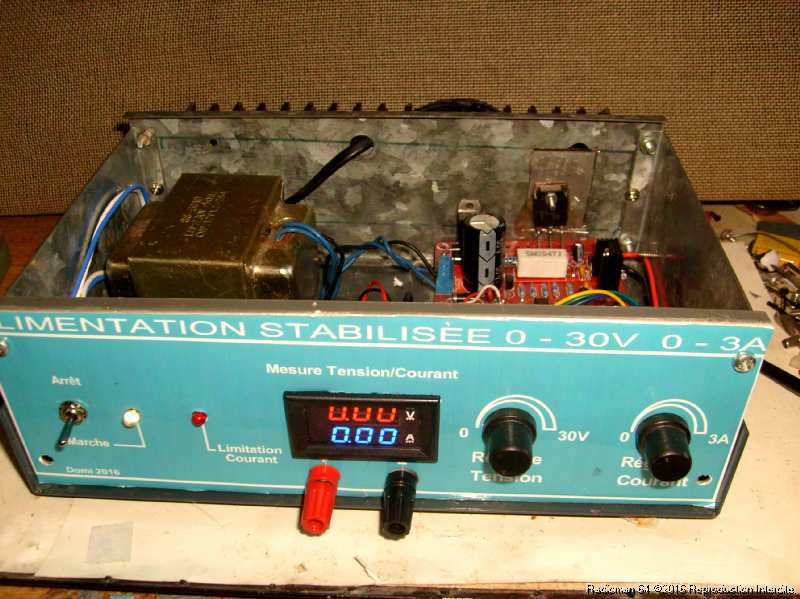

S7300224 1

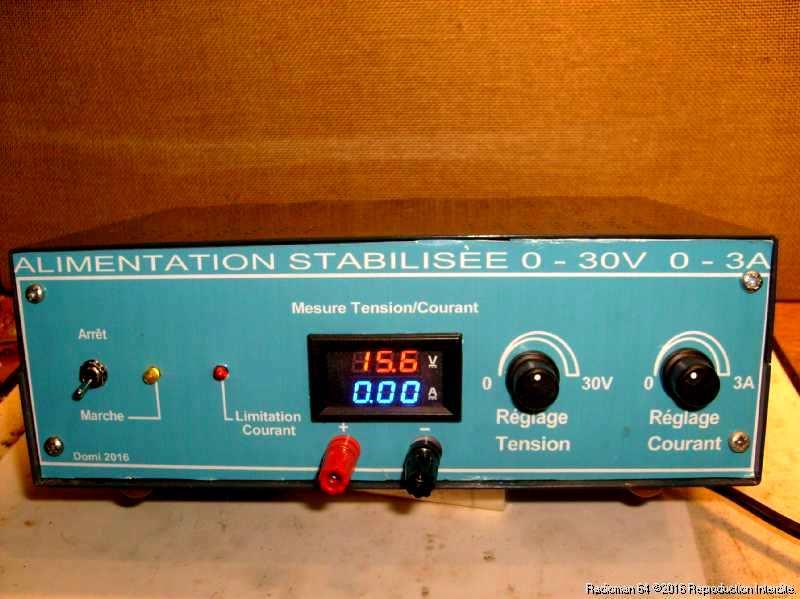

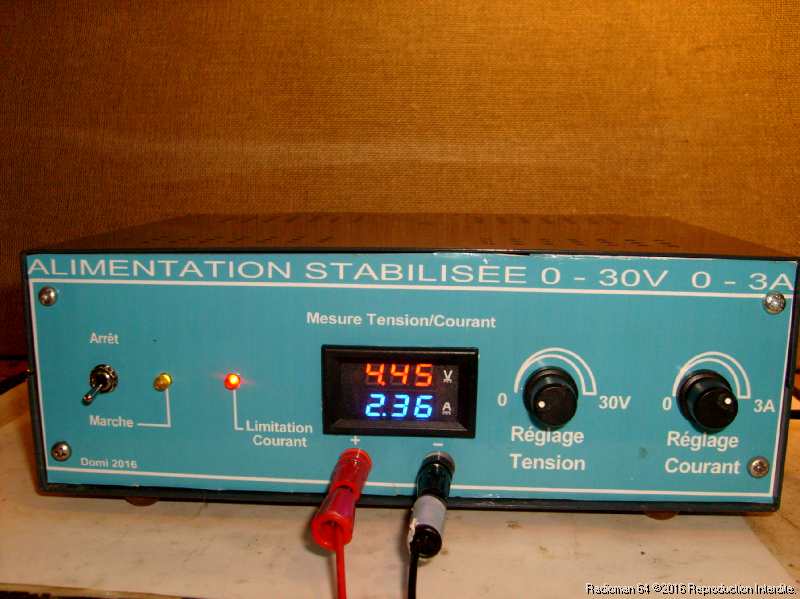

Et voilà!

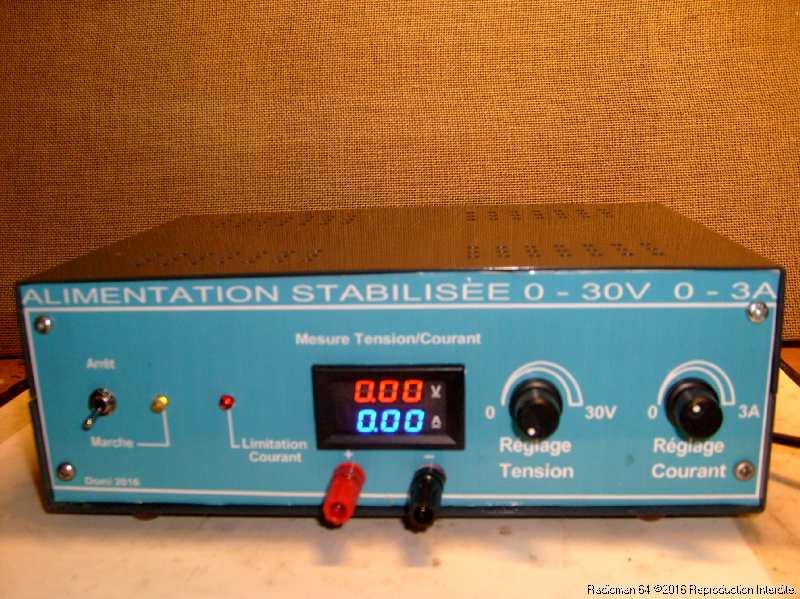

L'alimentation fonctionne!...J'en ai profité pour lui coller sa façade définitive...et rajouter 2 porte-fusibles:

Un fusible de 1,6A T pour le 220V et un fusible de 5A T pour la sortie basse tension!

Une étude complète du fonctionnement du circuit de cette alimentation a été faite par Philippe (Cyrob):

Je vais pouvoir passer aux essais:

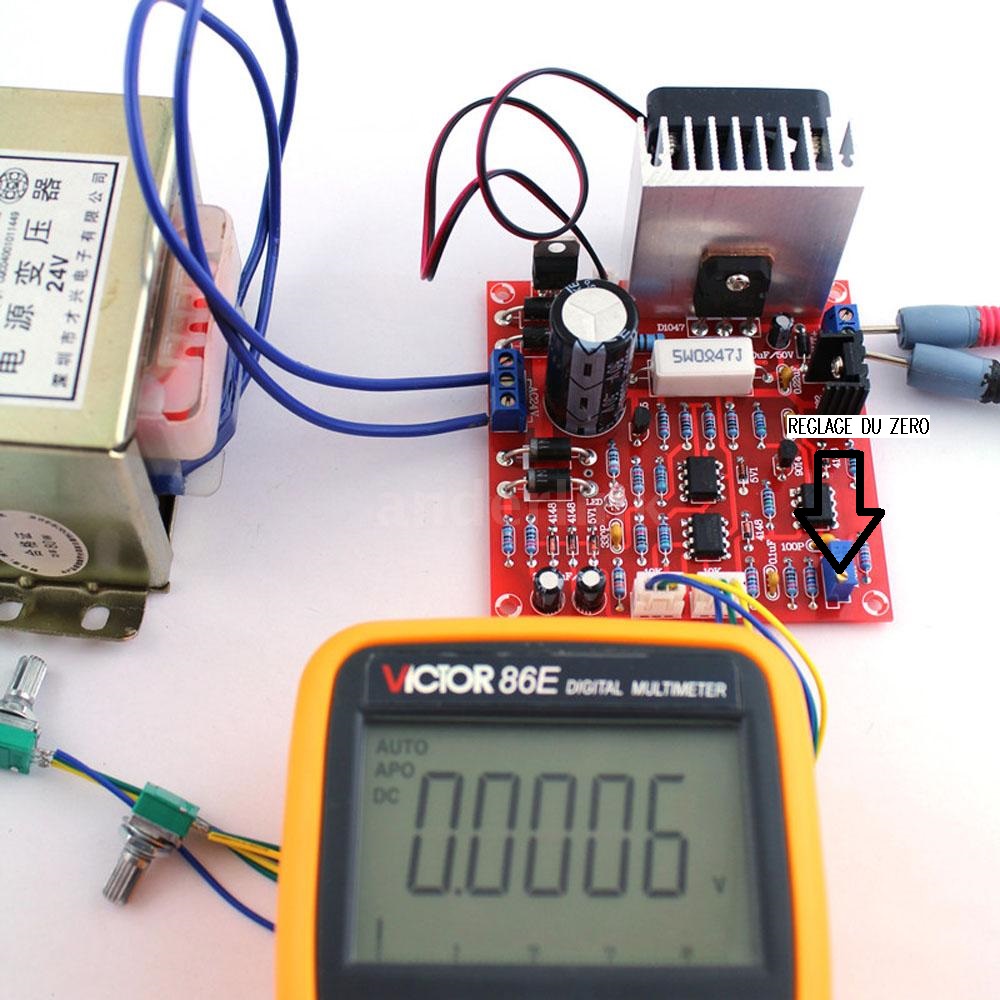

En premier: le réglage du zéro:

Je met le potentiomètre "tension" au mini, je branche un voltmètre précis en sortie, je règle la résistance ajustable de façon à afficher zéro volt sur le contrôleur!

W 1Une fois ce réglage effectué je peux passer aux autres tests:

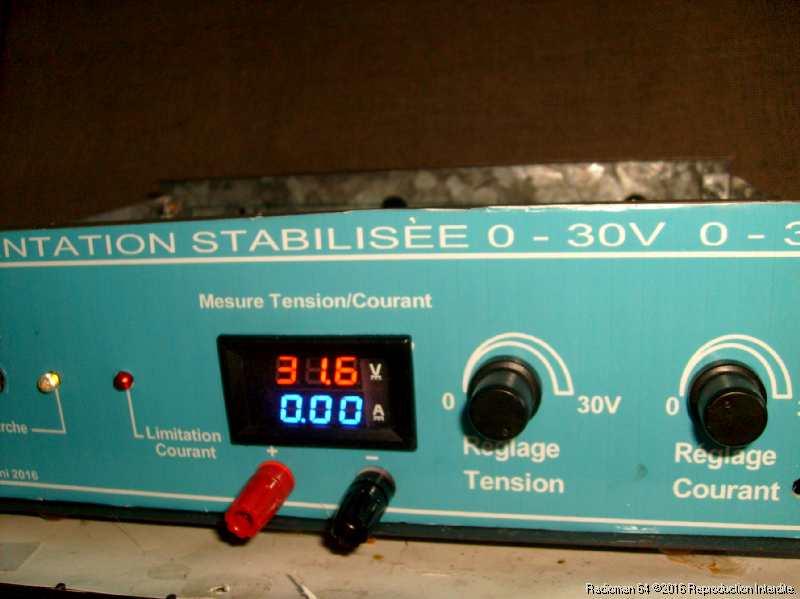

S7300228 1J'ai ensuite tourné le potentiomètre à fond: j'obtiens 31,6Volts!

une petite vidéo:

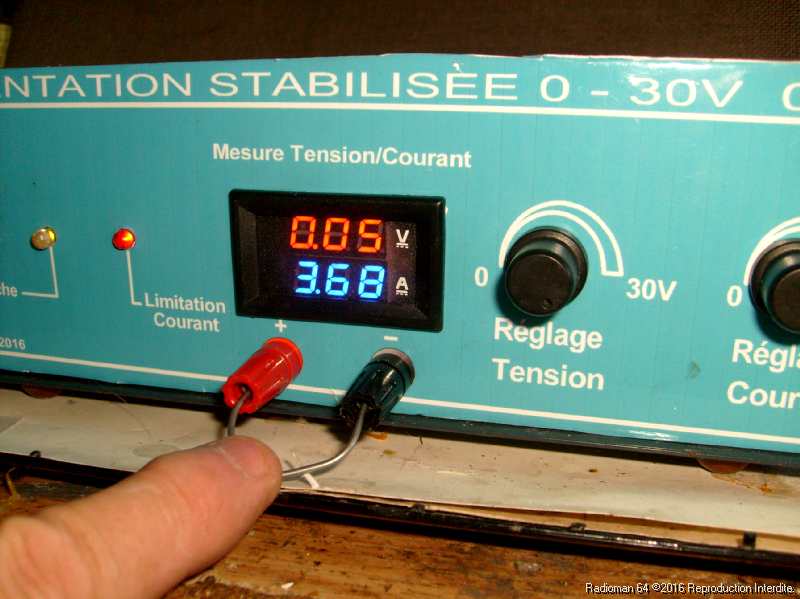

S7300232L'alim étant protégée contre les court-circuits j'ai relié les pôles de sortie avec un gros fil, tous les réglages étant "à fond" vers la droite:

La diode LED de limitation en courant s'allume et le courant maximum s'affiche: 3,68 Ampères:

Pour un transfo donné pour 2,5A c'est PAS MAL!

J'ai continué les tests avec différentes charges en sortie, tout se passe bien:



S7300258 2

J'ai mis ensuite l'alimentation en charge sur une lampe quartz de 12V 50Watts en limitant le courant à 2,5Ampères:

Au bout de quelques dizaines de minutes je constate que le dissipateur (malgré sa taille) chauffe vraiment beaucoup, et évidemment, d'un seul coté!

Je n'ai pas l'intention de rajouter un ventilateur alors je me suis tourné vers une autre solution:

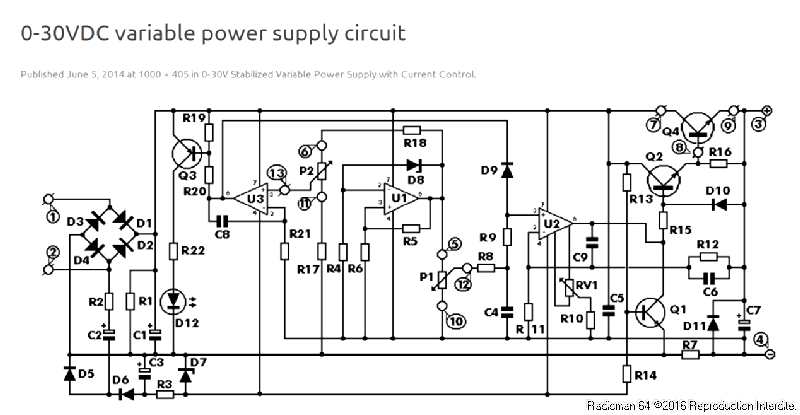

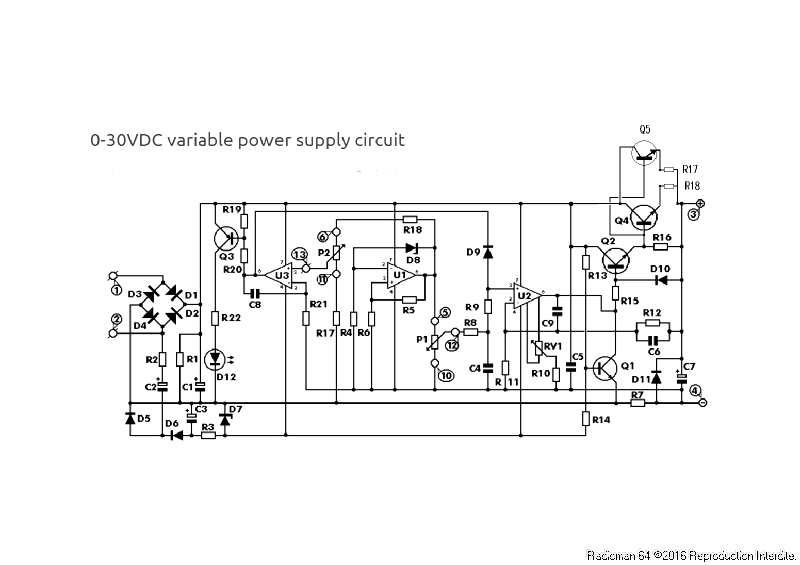

J'ai repris le schéma de l'alim...

Schema de l alim

J'ai donc pensé à une petite "modification:

Rajout d'un second transistor ballast en parallèle sur le premier: points 7, 8, 9

Cela va permettre de mieux dissiper la chaleur, le courant demandé se partageant entre les deux transistors, et la chaleur sur toute la longueur du dissipateur!

voici le schéma modifié:

Schema de l alim v2

le transistor rajouté est identique au premier: c'est un 2SD1047 (acheté 0,90€ sur Ebay)

les résistances d'émetteur sont de 0,5 ohms en 10Watts constituées chacunes par 2 résistances bobinées en parallèle de 1 ohm 5W.

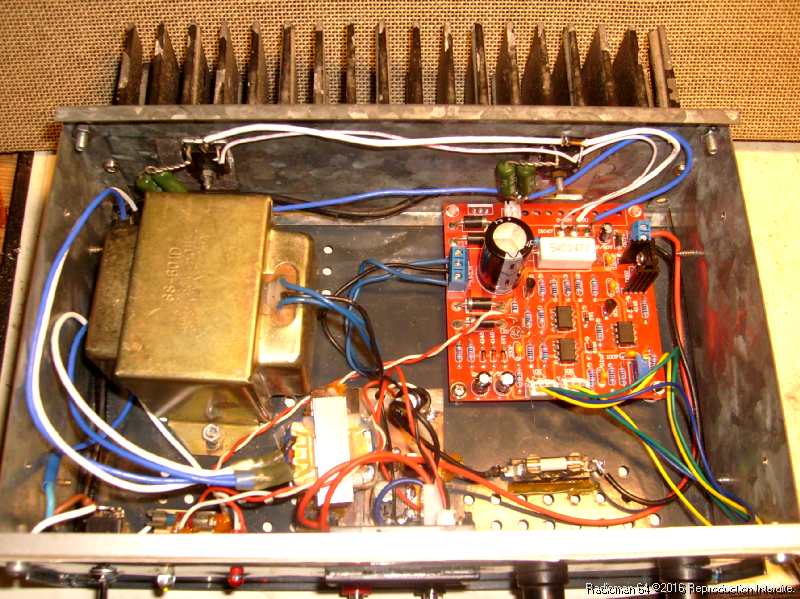

Pour cela, Il a fallu tout redémonter...S7300277 3J'ai redécoupé la tôle arrière, les deux transistors sont vissés sur l'alu du dissipateur sans oublier le mica isolant et un peu de graisse silicone.

Je vais pouvoir faire un nouvel essai:

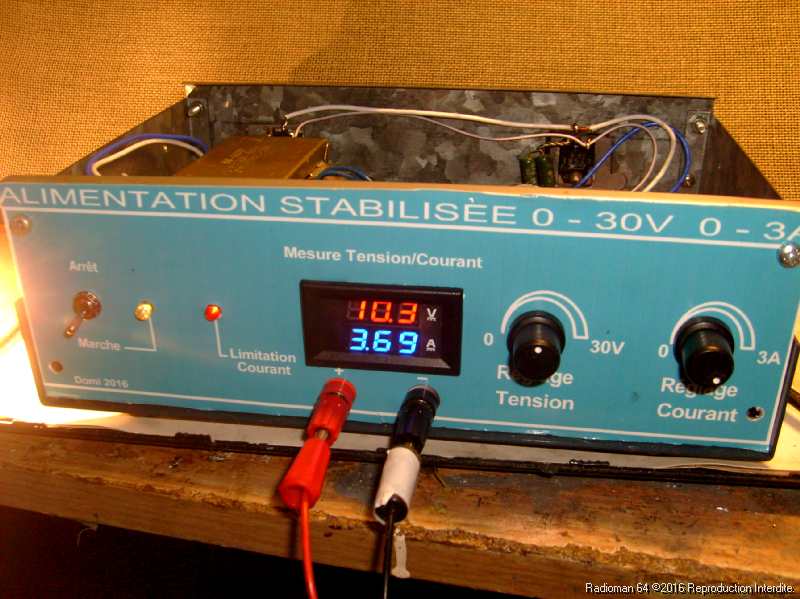

S7300282 1J'ai laissé l'alimentation branchée pendant une heure sur ma lampe quartz de 50W :

Courant consommé: 3,69A

Le dissipateur reste à une température acceptable (environ 50°C) après une heure de fonctionnement!

En conclusion: cette alimentation est facile à construire, d'un prix très raisonnable:

Même avec l'adjonction du second transistor le budget initial de 20€ est tenu!

Cette dernière modification lui permet d'être utilisée sur toutes sortes de montages électroniques du plus simple au plus sophistiqué!

La vidéo finale:

Attention!

Si l'alimentation est de part sa conception protégée contre les courts-circuits, elle n'est pas protégée contre une température excessive des transistors de puissance:

C'est pour cela que j'ai utilisé un dissipateur de grande taille et doublé les transistors de puissance afin d'en limiter l'échauffement!

On pourrais aussi rajouter une sécurité thermique genre "vigitherm" qui couperais l'alim au delà d'une certaine température...

On fera également attention à la tension d'entrée du transformateur:

=> Ne pas dépasser 22 à 24Volts alternatifs!

Ce module de régulation "bon marché" est calculé assez juste et si on veux une bonne fiabilité du montage on se limitera à ce qui est annoncé au départ:

Soit: 30v et 3A....

S7300255 3





Après quelques jours d'utilisation, j'ai décidé d'apporter quelques améliorations à l'alimentation:

Voici donc l'alimentation V2.0

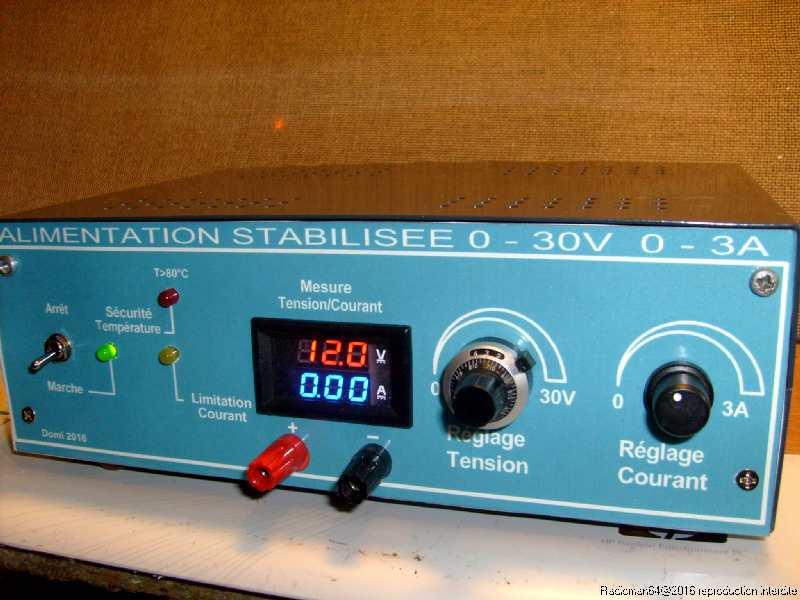

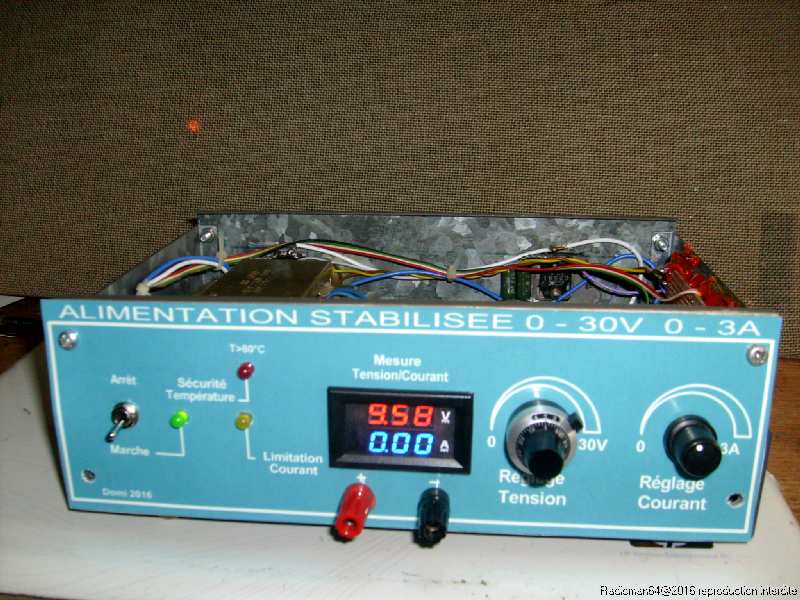

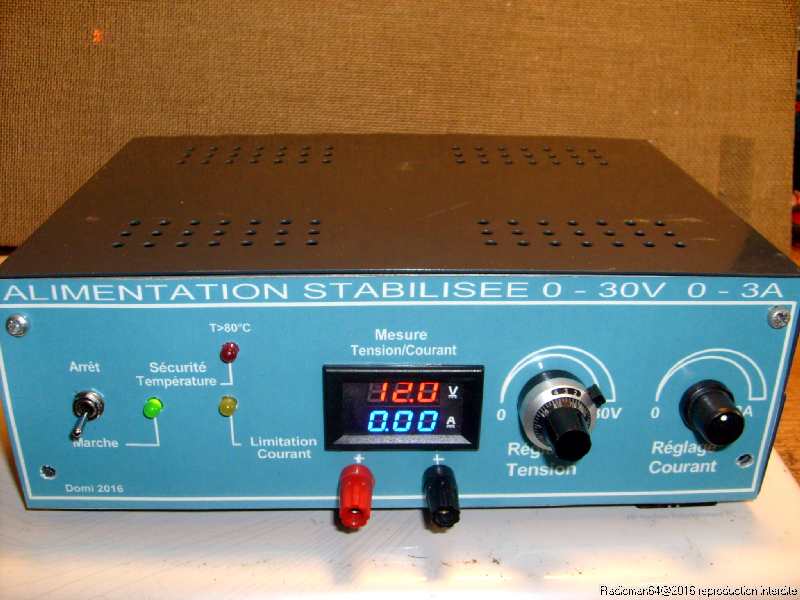

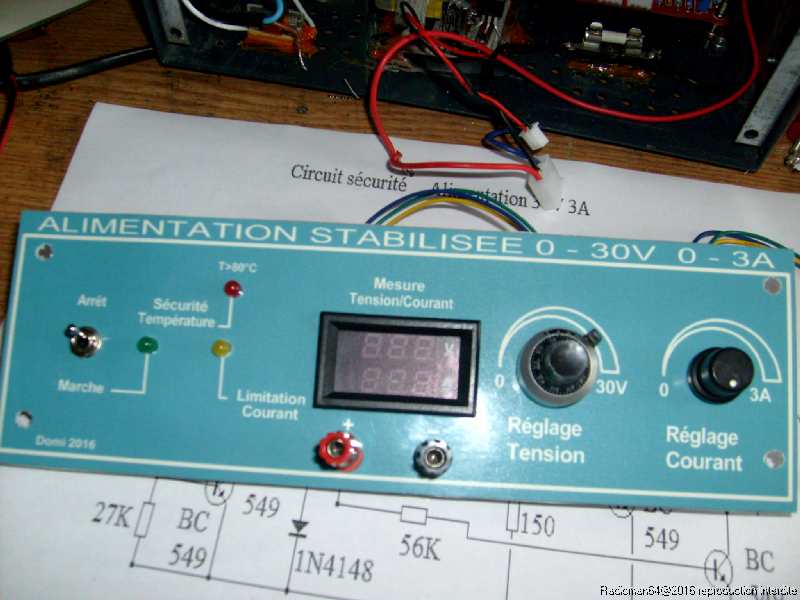

Tout d'abord la façade de la nouvelle version:

S7300791

Quels sont les changements apportés :

1- Un potentiomètre de 10K 10 tours pour le réglage précis de la tension.

2- Une sécurité thermique a été ajoutée sur le dissipateur, visualisée par le basculement de 2 diodes LED en façade et la coupure de l'alim si la température est excessive!

3- La façade a été redessinée pour intégrer ces modifications.

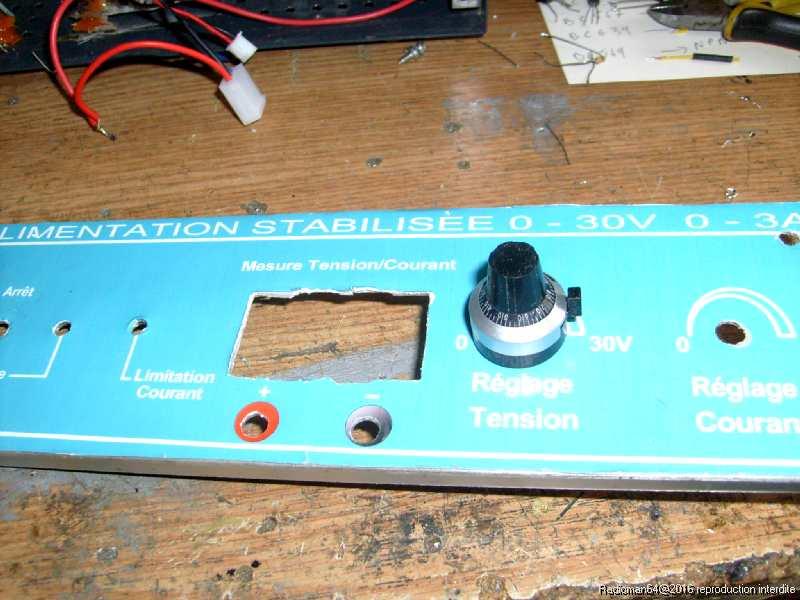

En premier le potentiomètre 10Kohms / 10 tours:

Potar 10k 10tours

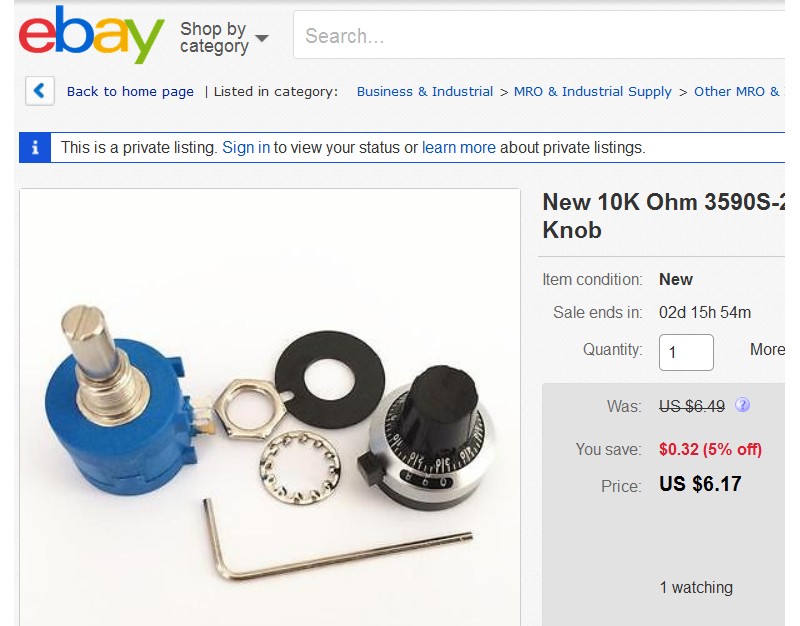

Acheté en Chine pour moins de 6,00€ il est fourni avec son bouton spécial (compte-tours) et un levier de blocage très pratique.S7300743

S7300742

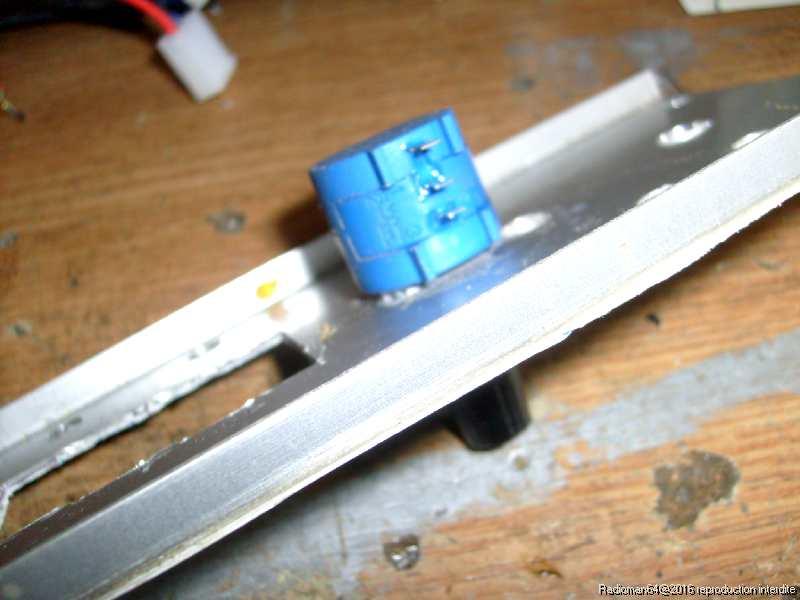

Son montage est très facile il faudra faire attention à bien aligner les repères du zéro:S7300771



 La sécurité thermique:

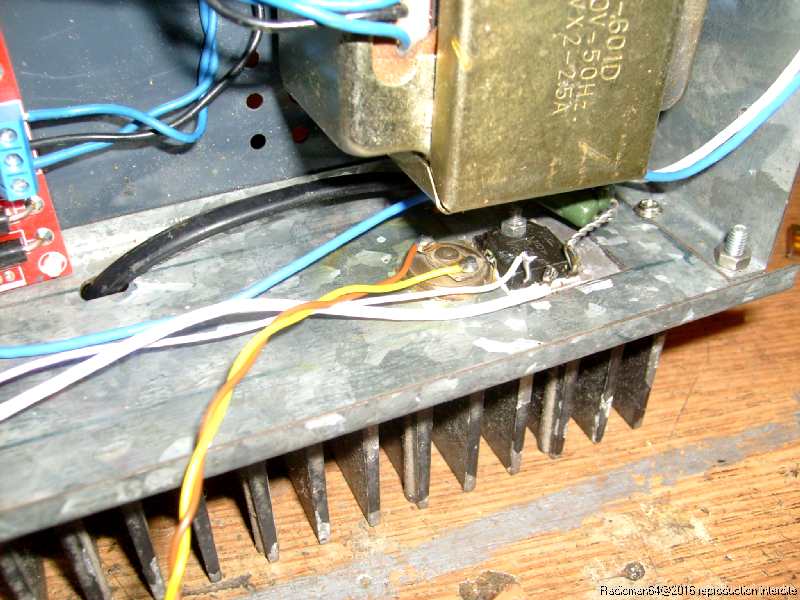

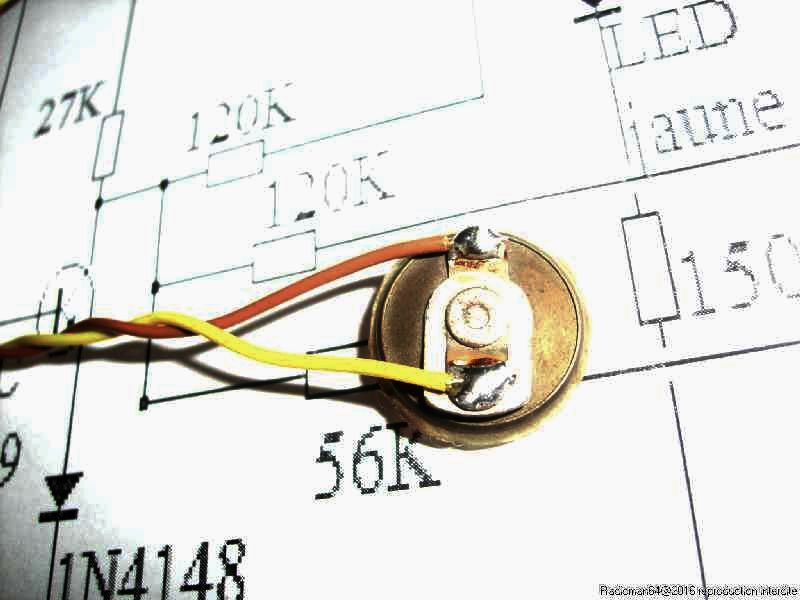

J'ai utilisé un composant spécial que j'avais en stock:S7300741 1

Cette curieuse "pastille" métallique est un "Vigitherm" :

Marqué "75/60" cela veux dire qu'il établit un contact à 75°C, contact qui se réouvrira ensuite à 60°C, isolé par une rondelle mica il se colle au plus près des transistors à surveiller.S7300773

Il est relié a un petit circuit électronique à transistors!

On en trouve des versions modernes sur Ebay : à tester!

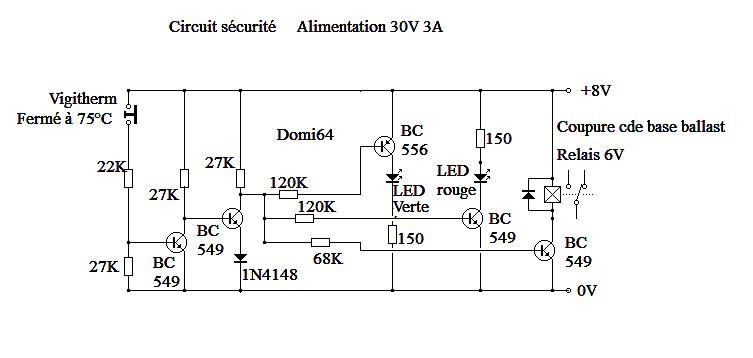

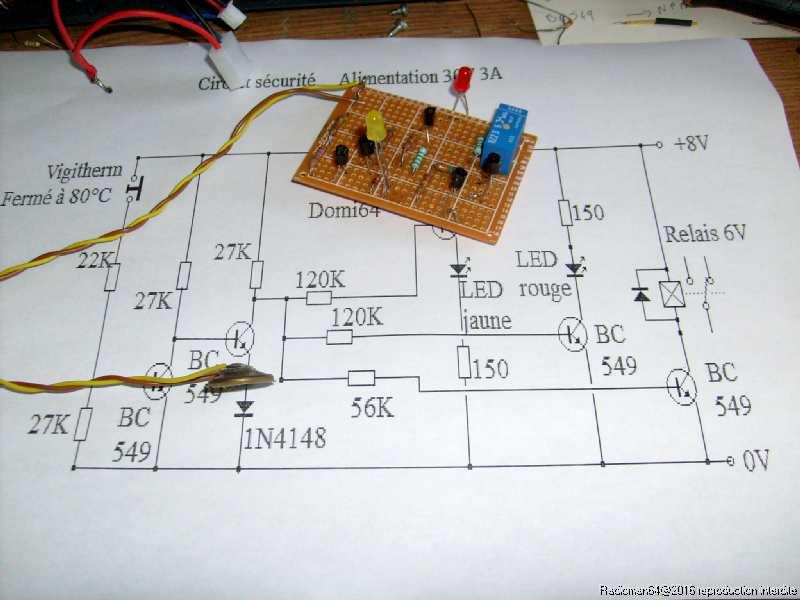

Securite alim

Ce montage prévu au départ pour un capteur d'humidité a été modifié pour obtenir lors du contact du "vigitherm" un basculement franc des deux diodes led et le collage du relais 6V qui va couper la commande de "base" des transistors ballast.

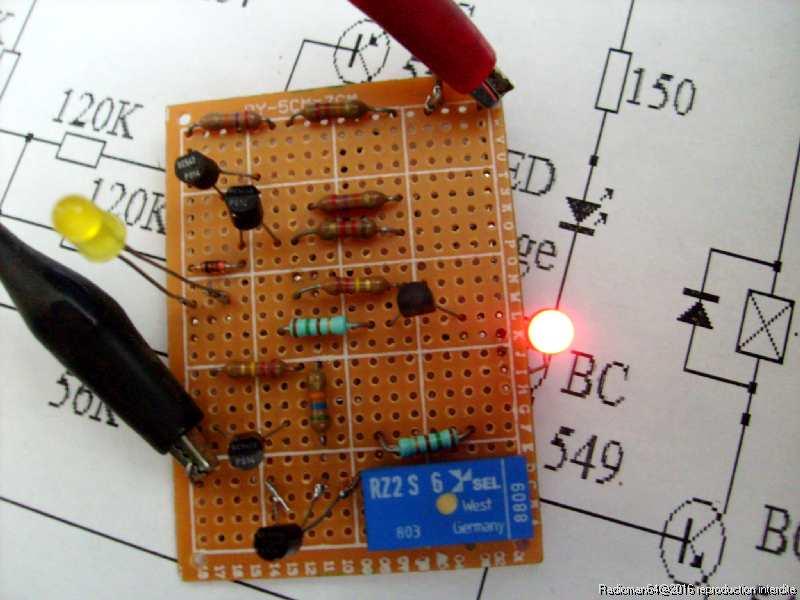

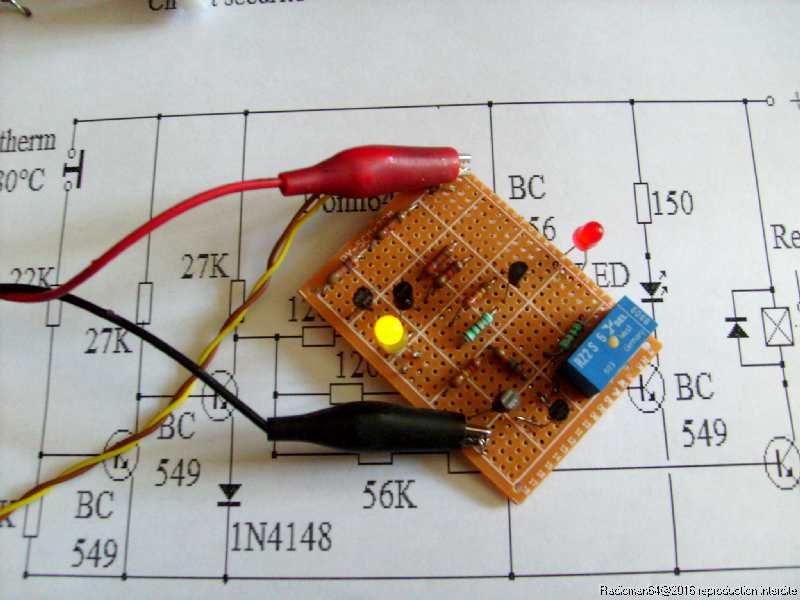

Il a été réalisé sur un morceau de plaquette à trous:S7300734S7300736

A la mise sous tension la diode led jaune s'allume et la rouge est éteinte...S7300739 1

Si je relie les deux fils du capteur la diode jaune s'éteint, la diode rouge s'allume, et le relais colle !

S7300769

Sur la maquette finale j'ai remplacé la diode jaune par une diode verte qui sera le témoin de mise sous tension, la diode rouge signalant la mise en sécurité.S7300774

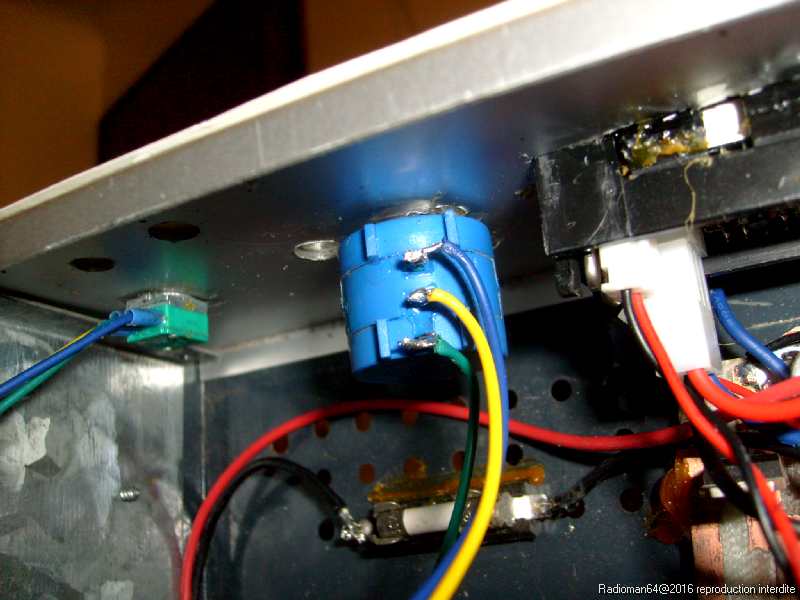

Un petit détail concernant le câblage du potentiomètre 10 tours: le curseur du potar c'est la dernière cosse la plus en arrière!

S7300787

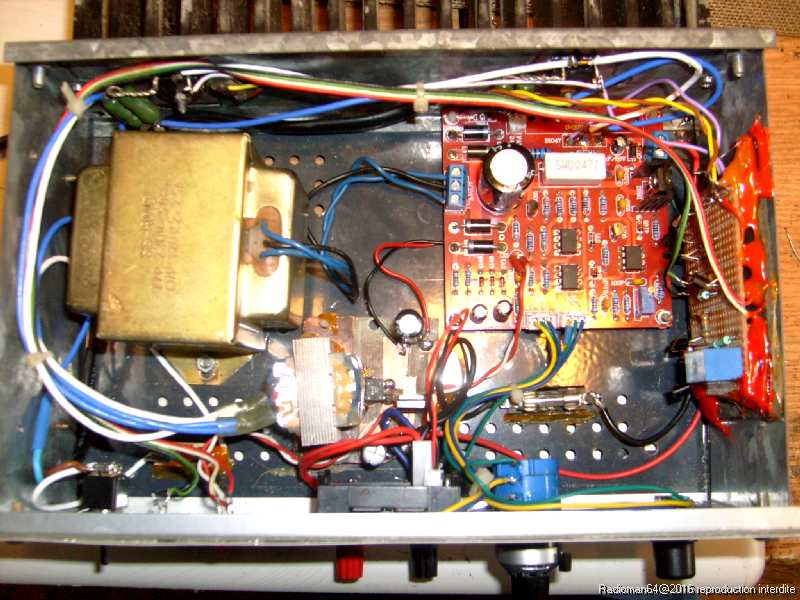

L'ensemble est remonté dans le boitier, la plaquette "sécurité" est collée sur le coté:

Elle est alimentée par l'alimentation 8V régulée prévue au départ pour l'afficheur numérique: là aussi la masse sera bien isolée du châssis et du négatif de l'alimentation variable.

Après vérifications tout fonctionne normalement...

S7300776

Le réglage de tension est souple et efficace et il est d' une précision parfaite.

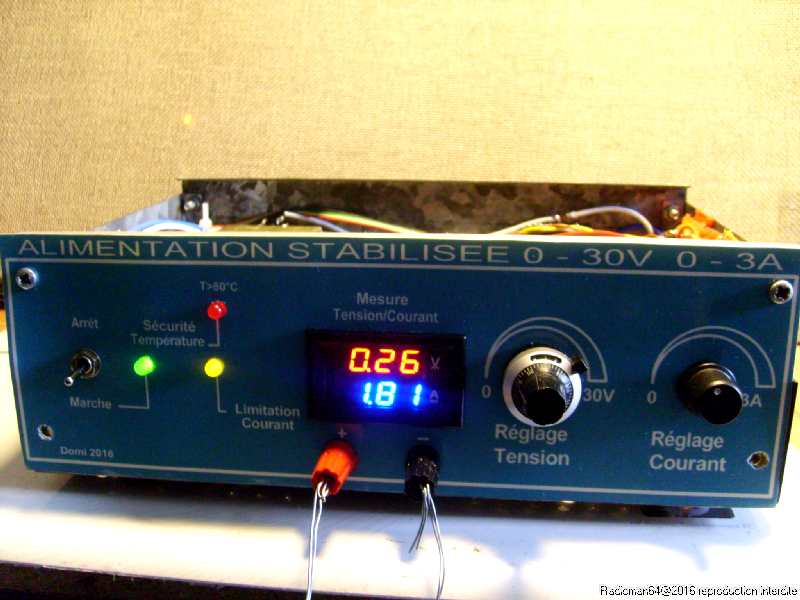

La limitation en courant est désormais visualisée par une diode led jaune:

S7300779

Voila une alimentation qui fonctionne parfaitement bien et avec ces quelques améliorations elle est très pratique à utiliser!S7300788

La voici réglée et verrouillée à 12volts pile!

Cette alimentation "bon marché" fonctionne ici depuis plusieurs années!

Toutefois pour ceux qui veulent aller plus loin, de nombreux "amateurs" y ont apporté des modifications:

En voici un qui me paraît sérieux:

==> Alimentation Banggood  <==

Date de dernière mise à jour : 17/04/2021

Commentaires

  • gerald
    • 1. gerald Le 22/05/2021
    Bonjour,
    merci pour votre réponse.
    Finalement ces transistors B817 me sont repris et remplacés.
    J'ai vu que le vigitherm posait un problème pour s'en fournir, j'ai trouvé sur amazon le KSD-01 contrôleur de température 75° NO
    qui fonctionne très bien aussi.
    Si l'info peut servir.
    Cordialement
  • gerald
    • 2. gerald Le 21/05/2021
    Je vous remercie pour la rapidité de votre réponse.
    Mais il me reste encore une question, le D1047 est un NPN et le B817 un PNP cela ne jouera pas sur le fonctionnement de cette alimentation.
    Cordialement
    • radio-man64
      • radio-man64Le 22/05/2021
      bjr, oui, j'ai lu un peu vite et fait une erreur! il faut un transistor NPN: un ou deux 2N3055 hyper courants peuvent faire l'affaire, en boitier plastique il y a le MJE3055 ou bien le BD241!
  • gerald
    • 3. gerald Le 21/05/2021
    Bonjour,
    peut-on remplacer le transistor D1047 par un B 817?
    Le B817 m'a été vendu comme étant équivalent au D1047, j'ai toute fois un doute sur cette équivalence.
    Cordialement
    • radio-man64
      • radio-man64Le 21/05/2021
      bjr, le B817 est à priori plus costaud: POWER TRANSISTORS(12A,140V,100W), 2SB817 donc pas de pb... cdt domi
  • Bernard
    • 4. Bernard Le 04/05/2021
    Re,
    " radio-man64 | 04/05/2021
    Pour info celui utilisé est "normalement ouvert" et se ferme à 75°C"
    Donc le lien ne donne pas le bon modèle ?
    Merci.
    Bernard.
    • radio-man64
      • radio-man64Le 04/05/2021
      le modèle que j'ai utilisé date des années 70 mais on doit trouver l'équivalent!
  • Bernard
    • 5. Bernard Le 04/05/2021
    Bonjour.
    Merci pour votre réponse.
    Concernant la protection thermique, au message 19 du 29/02/2020, il y a un lien pour acheter des vigitherm(s), qui sont "normalement fermés" or, sur le schéma de principe, sauf erreur de ma part, le vigtitherm est normalement ouvert.
    https://www.ebay.fr/itm/4-Pcs-Bimetal-Thermostat-Temperature-Switch-65-Degree-Celsius-Normally-Closed-/231044297720?hash=item35cb5033f8
    Ou alors, j'ai rien compris, mais bon, vu mon âge...............
    Merci.
    Bernard.
    • radio-man64
      • radio-man64Le 04/05/2021
      Pour info celui utilisé est "normalement ouvert" et se ferme à 75°C
    • radio-man64
      • radio-man64Le 04/05/2021
      bjr, la mention "normalement fermé" indique la position du contact à température ambiante! Il existe les deux modèles dans les commerce (NF ou NO)
  • Bernard
    • 6. Bernard Le 03/05/2021
    Bonjour.
    Est-il possible de brancher deux alimentations variables en parallèle sur la même sortie d'un transformateur suffisamment puissant ?
    Merci.
    Bernard.
    • radio-man64
      • radio-man64Le 04/05/2021
      bjr, on peut brancher sur le secondaire basse tension d'un transformateur deux modules alimentation, mais en aucun cas relier ensemble les sorties basse tension continu des modules...
  • gérald
    • 7. gérald Le 22/04/2021
    Bonjour , un transformateur 2x12V 75VA serait -il suffisant pour cette alimentation ? J'ai un doute quant au choix de 75VA, il me semble avoir lu un document concernant ce kit où il était préconisé d’utiliser un transformateur de 100VA . Partagez -vous cette information?
    Cordialement.
    • radio-man64
      • radio-man64Le 22/04/2021
      bjr, je confirme il faut un transfo de 100VA pour pouvoir etre dans les caractéristiques annoncées! Pas plus de 24V en entrée sinon il faut changer les amplis opérationnels par des plus costauds: voir lien rajouté à la fin de l'article! cdt
  • Didier
    • 8. Didier Le 03/04/2021
    Bonjour, pour info votre vigitherm s'appelle aussi thermostat bimétallique ..

    par contre j'ai une question , la led sert bien a voire la mise sous tension ? car la mienne a fonctionné la première fois et a grillé la seconde fois . Je l'ai changé et toujours elle ne s'allume toujours pas ... Q3 qui aurais grillé aussi ? j'ai un transfo de 18V ...
    • radio-man64
      • radio-man64Le 04/04/2021
      bjr, la diode LED sur le circuit imprimé sert à visualiser le passage en limitation de courant ! (relisez l'article!) Pour ma part dans la version 2 j'ai fait des modifications avec un petit circuit de contrôle de température et dans ce cas il y a deux leds qui basculent pour afficher le défaut de température. cdt
  • Jean D.
    • 9. Jean D. Le 06/03/2021
    Bonjour, histoire de Kit d'alimentation 0-30V.
    Amazon... commande Kit Alim 0-30C 0-3A. J'ai bien reçu le Kit, livraison gratuite + kit pas cher = OK.
    Montage, connection transfo, connection afficheur, verif, power ON = pas OK. Afficheur varie de quelques mV. Recherche... R82 devient brulante. Les zeners a côté trés douteuses. Pas en stock.
    Je m'aperçois que les alimentations des CI sont trop importantes. J'en arrive à debobiner le secondaire du transfo pour arriver à 23,50V a l'entrée de la carte. Toujours rien !!! Plutôt que commander des zeners à 0,15€ + Transport à 7,50€, carrément je commande un 2ème Kit Alim (6,50€ transport gratuit). Montage 2ème Kit. Connection, verif, power ON = PAS OK !!!! Toujours rien en sortie et la R82 qui devient brulante. Aprés moult recherche je vois que sur les CI du 1er Kit il est indiqué TL082. Quant au 2ème kit les références des CI ont été effacées ! Massacre pour dessouder et enlever les CI en place, pose de support de CI, commande de TL81. Mise en place des TL081, power ON = OK !!! Que penser d'un Kit pareil. Bien verifier qu'on a dans le Kit 3xTL081 ! J'ai opté pour les 2 TR de sortie mis en parrallele sur 2 gros radiateurs. Cette construction m'a bien occupé et j'en suis satisfait
    • radio-man64
      • radio-man64Le 08/03/2021
      bjr, on l'a dit et répété la tension d'entrée ne doit pas dépasser 24V sinon les circuits intégrés TL081 vont griller... Ensuite il est prudent de les monter sur supports afin de pouvoir les remplacer facilement. Mis à part ce problème cette alimentation fonctionne parfaitement (surtout en doublant le transistor ballast ce qui limite l'échauffement: la mienne fonctionne tous les jours sans aucun problème.
  • leturque
    J'utilise une alimentation 220 - 24 volts continus, j'ai donc enlevé les diodes de redressement, pouvez-vous me dire où brancher le + et le - de l'alimentation sur le kit ?
    Cordialement
    Antoine
    • radio-man64
      • radio-man64Le 24/02/2021
      bjr, le branchement est à faire aux bornes du condensateur de 3300µF en respectant les polarités!
  • leturque
    • 11. leturque Le 21/02/2021
    Tout d'abord, merci d'avoir été aussi prompt à répondre car je n'ai pas envie de passer mon temps à savoir comment utiliser ce kit, j'aimerais l'utiliser.
    J'utilise un transfo 24 v :
    https://www.ebay.co.uk/itm/EI86-100W-Power-Transformer-220V-TO-6V-9V-12V-15V-24V-AC-Single-Dual-DB-100VA-/173852512557
    seulement la tension du réseau à augmenté en france je crois, dans ma prise j'ai 235 v, ce qui explique que j'ai + de 24 v (27,9 v)au secondaire, c'est ça ? Dans ce cas, comment corriger ?
    Pour les TL081 après les avoir enlevé et changé la résistance r15 grillé, entre les pattes 7 et 4 sur le kit , j'ai sur 2 : 42,9 v et sur le 3em : 37,7 v
    La piste que vous me donnez pour le circuit intégré TL081 qui aurait grillé à cause d'une surtension me paraît bonne, ça aurait endommagé la résistance r15, peut-être d'autres composants ?
    Qu'est-ce que je peux faire, c'est réparable ?
    Et comment abaisser la tension du secondaire de 27,9 v à 24 v, je suis obligé de passer par un circuit ?
    cdt
    antoine
    • radio-man64
      • radio-man64Le 23/02/2021
      bjr, si votre transfo est trop généreux (et c'est le cas) on peux utiliser des amplis op type MC1436 qui supportent =628V au lieu des +-18V pour les TLo81 a vérifier toutefois le brochage! cdt
  • leturque
    • 12. leturque Le 20/02/2021
    Rebonjour,
    Comme je vous disais, j'ai 3 de ces kits, apparemment j'ai grillé 1 composant sur le premier, j'ai testé le second qui fonctionnait jusqu'à ce que je court-circuite la sortit du + et du - et après j'ai le même problème, ces kits ne sont donc pas protégé contre les court-circuits. Savez-vous quel composant aurait grillé dans ce cas ? Sinon c'est poubelle, je trouverais jamais, je n'ai pas assez de connaissances.
    Merci, bon week-end
    Antoine
    • radio-man64
      • radio-man64Le 21/02/2021
      bjr, on l'a dit et répété: il ne faut pas utiliser avec cette alimentation un transformateur qui délivre plus de 24v au secondaire! les TL081 risquent de claquer par surtension sur ce type de montage, il est prudent lors de la première mise sous tension de ne pas les mettre en place, et de vérifier les tensions d'alim (entre les pattes 7 et 4), surtout pour U2, si cela dépasse 36 volts (+- 18v), ce qui est probablement votre cas :.ils vont se détruire au 1er branchement! Cette alim fonctionne ici tous les jours sans aucun problème! cdt
  • leturque
    Bonjour, en rajoutant le transistor Q5 (2SD1047), est-ce que les résistances en r17 et r18 sont indispensables ?
    r17 = 2 x 1 ohm 5w
    r18 = 2 x 1 ohm 5w
    c'est bien ça ?
    Je n'ai que des 1/4 w, je doit faire 5/0.25 = 20, donc 20 résistances de 40 ohms pour r17, la même chose pour r18 ?
    Antoine
    • radio-man64
      • radio-man64Le 19/02/2021
      bjr, ces résistances sont très courantes et coutent moins d'un euro: https://www.conrad.fr/p/fukushima-futaba-mpc74-5w-047-ohm-5-resistance-a-couche-metallique-047-sortie-radiale-mpc74-5-w-5-1-pcs-443893 c'est quand meme plus simple et ...moins encombrant! cdt
  • Georges
    • 14. Georges Le 06/02/2021
    Bonjour radio-man64.
    Au temps pour moi : je devais être fatigué !
    Je n'avais pas bien vu le signe +/- devant le 18 V dans la datasheet ; c'est écrit tellement petit ...
    Une soudure froide sur un des aop devait être la source de mes tourments, tout est rentré dans l'ordre.
    Encore bravo pour votre tuto !
  • Georges
    • 15. Georges Le 05/02/2021
    Bonsoir radio-man64.
    Malgré votre tuto magistralement conçu et rédigé, un doute m'étreint à la lecture du schéma du site anglais : il semble que l'ampli U1 (TL081) est alimenté par la tension générale soit max30 V alors que sa Vcc max doit être de 18 V :ligne + au départ de cathodes D-D2 et masse anodes D3-D4. U2 et U3 sont pratiquement sous la même tension si ce n'est la chute de1,2 V grâce à D5-D6.
    A la mise sous tension la led s'est allumée sans charge en sortie : U3 est mort . Je n'ai pas encore désoudé les deux autres AOC mais je crains le pire ...
    Merci d'avance de me contredire pour me rassurer 8
    Bien à vous.
    • radio-man64
      • radio-man64Le 06/02/2021
      bjr, les TL081 risquent de claquer par surtension sur ce type de montage, il est prudent lors de la première mise sous tension de ne pas les mettre en place, et de vérifier les tensions d'alim (entre les pattes 7 et 4), surtout pour U2, si cela dépasse 36 volts (+- 18v), ce qui est probablement votre cas : il faut utiliser un transformateur qui donne une tension alternative plus faible (<24v). Cette alim fonctionne ici tous les jours sans aucun problème!
  • David Marescaux
    • 16. David Marescaux Le 23/12/2020
    Bonjour
    je dois changer une alimentation pour ma DAC (DacMagic) qui est une alime AC/AC
    (plus précisement une TDCpower DE-16-12)
    en gros alimentaion AC/AC 12VAC 1.33Amp 16VA
    Est ce que votre systeme permet d'alimenter mon DAC?

    Merci
    David
    • radio-man64
      • radio-man64Le 23/12/2020
      bjr, il vous faut du courant alternatif (AC) et l'alim fournit du courant continu (DC) donc ça ne convient pas! cdt domi
  • Chris
    • 17. Chris Le 18/12/2020
    BOnjour
    Super le site, J'ai commande le kit sur ALI pour pouvoir "reparer " mon alim qui commencait à viellir.
    Toutefois j'aimerais garder mon boitier original et simplement remplacer la carte .
    Les transistors de l'alim "d'origine" sont des 2N3055 montes sur dissipateur à l'extérieur du chassis.
    Pensez vous qu'il soit possible d'utiliser les 2n3055 en lieu et place du 2SD1047? normalement ils devraient tenir mais 2 avis valent mieux qu'un

    MErci et bonnes fetes de fin d'année
    • radio-man64
      • radio-man64Le 19/12/2020
      bjr, oui, vous pouvez monter des 2N3055 sans aucun problème si leur refroidissement est suffisant! cdt domi
  • patrick
    • 18. patrick Le 03/11/2020
    rebonjour,
    une question complementaire
    peut on mettre un potentiometre multitours sur le reglage intensité je pense que oui mais bon
    merci de vos precisions
    • radio-man64
      • radio-man64Le 04/11/2020
      bjr, oui, bien sur, mais l'interet est limité! cdt
  • patrick
    • 19. patrick Le 03/11/2020
    bonjour,
    sur le circuit imprimé entre la resistance bobinée et l'ampli de puissance la resistance de 2w est normalement une 2.2kohm or votre resistance est une rouge rouge noire donc 22 ohms si je ne me trompe pouvez vous m'eclairer merci
    • radio-man64
      • radio-man64Le 04/11/2020
      bjr, c'est bien une 2,2K mais le marquage des résistances chinoises sur 5 ou 6 anneaux n'est pas tres clair! cdt
  • mimitv17
    • 20. mimitv17 Le 04/09/2020
    Bonjour,

    Le lien pour lire la vidéo ne fonctionne pas.
    Une question au sujet des leds dans la première partie de la description:
    -La led de limitation de courant est elle la D12 présent avec le kit ?
    -Si c'est le cas comment est connectée la deuxième led jaune témoin de la mise en marche de l'alimentation ?

    merci pour la réponse
    Cordialement
    • radio-man64
      • radio-man64Le 06/09/2020
      bjr, j'ai remis les vidéos en ligne! la led jaune de la version 1 est branchée sur l'alim auxiliaire qui alimente le module volt/Amp. la Led rouge est branchée sur le circuit de limitation en courant. Dans la version 2 tout change: Led jaune pour la limitation en courant et les led rouge et vertes sont branchées sur le circuit de contrôle de température: verte allumée OK, rouge allumée alim en sécurité! cdt domi
  • MALK
    • 21. MALK Le 31/08/2020
    BJR merci pour votre montage ;
    pour les resistances R17 et R16 est il possible d utiliser d autre valeur par exemple deux resist 5w 15ohm en parrallelel ce qui donne une resist equival de 10w 0.13ohm merci
    • radio-man64
      • radio-man64Le 02/09/2020
      bjr, deux résistances de 15ohms 5w en parallèle font 7,5ohms! cdt
  • puysilloux
    • 22. puysilloux Le 02/05/2020
    bonjour
    pour l'alimentation auxiliaire quel tension d'entrée et de sortie
    cordialement
    • radio-man64
      • radio-man64Le 03/05/2020
      Bjr, Pour le volt-amperemetre environ 12V (pas crtique)!
  • Jacky02
    • 23. Jacky02 Le 26/04/2020
    Bonjour
    pouvez vous me dire comment est avec quoi , avez-vous fait l' etiquette de façade car je voudrais la faire en modifiant la tension puisque l'alim que je veux faire fera 0 a 35 Volts est 5 Ampères
    Merci
    • radio-man64
      • radio-man64Le 27/04/2020
      bjr comme expliqué sur le site toutes mes facades sont faites avec le logiciel "front designer", puis imprimé sur bristol et plastifié. la facade obtenue est ensuite collée et les trous sont percés...
  • Jacky02
    • 24. Jacky02 Le 29/02/2020
    Salut
    ce style est bien moins encombrant
    https://www.ebay.fr/itm/4-Pcs-Bimetal-Thermostat-Temperature-Switch-65-Degree-Celsius-Normally-Closed-/231044297720?hash=item35cb5033f8
  • Georges
    • 25. Georges Le 27/02/2020
    Bonjour tout le monde .
    Voilà pour le vigitherm !
    https://www.ebay.fr/itm/KSD301-Temperature-Switch-Control-Sensor-Thermal-Thermostat-50-160-clubfoot/263658428746?hash=item3d6344594a:m:m-KqMcEjK-AC9IuMynxpe9w
    Georges
  • clm72
    • 26. clm72 Le 20/02/2020
    désolé, finalement j'ai oublié l'objet principal de mon message, le composant vigitherm de la sécurité thermique... j'ai prospecté, je ne trouve ça nul part...?
  • clm72
    • 27. clm72 Le 20/02/2020
    Bonjour,
    très intéressante réalisation, j'avais en fait avant de trouver votre page, déjà commandé les 2 kits dans le projet de me faire un alim de labo. j'ai récupéré un ancien changeur de batterie avec un gros transfo 24V qui charge a 12A! Donc idéal pour faire une double avec les 2 kits, quand a an transformateur auxiliaire pour les afficheurs et la sécurité thermique pourquoi ne pas s'en servir pour fournir également une alimentation auxiliaire 5V et 3,3V voir 12 aussi, et USB (5V donc)? Le boitier du chargeur est suffisament grand.
    Votre ajout d'un second transistor de sortie (ballast) pour éviter la surchauffe, permet je suppose aussi d'augmenter le courant maximum de sortie aussi? avec le miens je dois pouvoir sortir 2x 6A.
    j'ai des peigne alu que je dois pouvoir caser aussi, pour pourvoir au refroidissement avoir ajouter un ou deux ventiols de PC pour forcer la circulation d'air ( ralentis avec un R en série pour éviter le bruit, j'ai toujours fait ça avec mes alim de pC, je ne supporte par le bruit)
  • Jacques Henrotte
    • 28. Jacques Henrotte Le 17/01/2020
    Alimentation 2x30v

    Merci a vous.
  • GUY BARET
    • 29. GUY BARET Le 13/12/2019
    Bonjour,
    en effet j'ai monté le kit complet. Il me manque la résistance de 27K par contre j'ai des diodes zéner en plus et des condensateurs.
    • radio-man64
      • radio-man64Le 14/12/2019
      bjr, il arrive souvent dans les kits chinois d'avoir des composants en trop, c'est toutefois assez rare qu'il en manque... cdt domi
  • gilou
    • 30. gilou Le 18/10/2019
    Bonjour radio-man64,

    Je viens de découvrir votre réalisation.

    Très belle réalisation, je recherche un schémas pour réalisé une alimentation similaire 0V-30V.

    Mais l'intensité que je voudrai réalisé serait de 30A, c'est à dire une alimentation réglable en tension et courant, comme votre montage.

    Je vous pose cette question, en mettant en parallèle 6 x 2N3055 avec leur résistance de sortie.

    Normalement les 2N3055 donne 5 Ampères qui porterait l'intensité à 30 A.

    Naturellement avec ventilateurs.

    Cela est est-il réalisable.

    Cordialement.

    Gilou
    • radio-man64
      • radio-man64Le 18/10/2019
      bjr, je ne pense pas que cette carte de régulation puisse "driver" 30A La gestion des forts courants est très délicate et de nombreuses sécurités sont nécessaires! 5A par transistor 2N3055 c'est déjà beaucoup, perso j'ai une alim Alinco de 20A qui utilise des 2N3773: il y en a 6..! il y a de nombreux schémas sur internet ...à voir? cdt domi
  • Gthor
    • 31. Gthor Le 30/07/2019
    Bonjour, j'ai acheté ce fameux kit, vu votre site et lu les messages. Je suis étonné qu'une information aussi intéressante que le fait de pouvoir alimenter ce kit avec du 30v continus en supprimant les 4 diodes soit perdu au milieu des messages (j'ai payé 40 euros un transfo 220-24vAC avant d'avoir lu tous les messages, alors que j'en avais un de 220-30vDC), et qu'il n'y ai pas d'indication sur le branchement du testeur de tension-courant, j'ai 5 fils et je ne comprends pas pourquoi je ne pourrait pas le brancher sur la prise ventilateur 12v,. Est-ce que votre site est limité de manière furtive à une certaine cathégorie d'initiés ? Je me demande juste la question. Mais je l'utilise quand même, j'en suis aux résistances de 1homs 5w, comme j'en ais pas je cherche une combinaison avec ceux que j'ai.
    Voilà, et merci pour vos infos.
    Gthor
    • radio-man64
      • radio-man64Le 31/07/2019
      bjr, dernière précision: on ne peux pas alimenter la carte électronique avec du 30V continu car on se sert du courant alternatif pour créer une alimentation négative pour les amplis op...
    • radio-man64
      • radio-man64Le 31/07/2019
      bjr, j'ai toujours essayé de donner des explications simples sur les montages que je décrit! Il est toutefois indispensable d'avoir un minimum de connaissances en électronique pour les réaliser... j'ai fixé la barre à 20€ pour faire ce montage mais cela inclus quelques pièces de récup faciles a trouver dans les Emmaus, trocs, ou vide-greniers! En ce qui concerne le volt-amperemètre il y a sur le site un article très détaillé qui explique en détail leur branchement : http://www.radioman33.com/pages/documentations/les-volt-amperemetres-chinois.html cdt Domi
  • Paco
    • 32. Paco Le 15/04/2019
    Re bonjour
    J'avoue ne pas trop comprendre la réponse. Il ne s'agit en aucun cas de remettre en cause le circuit et le fonctionnement de l'alimentation chinoise. Je ne parlais que du circuit de protection thermique, qui lui, est complètement indépendant du fonctionnement de l'alimentation. La protection thermique fonctionne, quelle que soit la tension en sortie du circuit. Si nécessaire, je pourrai joindre une petite explication plus détaillée, mais c'est tellement simple...
    J'ai remplacé le régulateur 24V prévu sur le circuit chinois (qui ne sert qu'au fonctionnement du ventilateur) par un 12V. N'ayant pas un très gros coffret, j'ai préféré installer un refroidissement forcé, pour éviter l'appendice d'un gros radiateur externe. Mon circuit chinois était fourni sans ventilateur, ce qui m'a permis d'en mettre un de 12V et son radiateur, récupérés sur un proc' de vieil ordi, Les ventilateurs 24V sont beaucoup moins répandus . J'ai profité de la présence du 12V pour alimenter mon circuit de protection thermique, et tout va très bien. Le fonctionnement est exactement le même, et j'en ai eu 0€ puisque le relais et les 2 LED étaient dans ma boîte à "fouillis".
    J'ai peut être raté un truc dans la vidéo, mais je ne vois pas ou.
    Merci encore pour l'aide précieuse.
    Paco
    • radio-man64
      • radio-man64Le 15/04/2019
      bjr, la protection thermique a en effet été rajoutée sur la version2... Montée avec des pièces de récup: prix de revient quasi nul..! Ce n'est qu'un exemple, chacun fait ce qu'il veux... cdlt domi
  • Paco
    • 33. Paco Le 15/04/2019
    Bonjour
    Y a t-il une raison particulière qui justifie l'utilisation d'un circuit de protection "compliqué", alors qu'avec un simple relais 2 rt et sa diode de roue libre (même pas obligatoire), une résistance (pour les LED), et 2 LED, on obtient le même résultat ? (c'est fait en 5 mn, ça tient sur quelques cm2 et ça fonctionne très bien)
    Pour votre circuit, il faut :
    9 résistances
    5 transistors
    2 diodes
    2 LED
    1 relais
    J'attends quelques composants et votre réponse pour finaliser la réalisation de mon alim.
    Votre site est génial. J'aime la simplicité.
    Cordialement
    Paco
    • radio-man64
      • radio-man64Le 15/04/2019
      bjr, le montage permet une variation continue de la tension et du courant de 0 à 30V et de 0 à 3A! => Voir la vidéo! je doute fort que votre montage y parvienne (tout ça pour un prix compris (circuit imprimé+ composants) de 5 à 7€... cdlt domi
  • Daniel
    • 34. Daniel Le 06/04/2019
    Bonjour à tous,
    Juste pour info et pour ceux que ça intéresse, j'ai expérimenté avec succès un remplacement des deux potars 10K par des potars numériques DS3502 (10K, encaissent jusqu'à 15,5 volts sur la partie potar, 128 pas + mémoire, mais dispos uniquement en CMS = ouf pour les souder...), pilotés via un bus I2C par un Arduino+LCD tactile. Et j'ai couché pour l'instant pas moins de 2700 lignes de code en C pour faire marcher toutes les fonctions de ma future alim (tension/courant pré-réglées ou variables, alim TTL, test LED, oscillo 3 voies, ohmmètre, test de continuité, sécurité T° et court-circuit, tests intégrés,...)...ça avance !
    Cdlt,
    Daniel
    • radio-man64
      • radio-man64Le 08/04/2019
      bjr, oui, surement une idée à creuser! Au départ le challenge etait de faire un montage simple à moins de 20€...Après tout est possible! cdlt domi
  • Sylvain R.
    • 35. Sylvain R. Le 31/03/2019
    Bonjour,
    Très bien votre site.
    J'ai assemblé 3 modules 0-12V. Et comme pour certaines personnes, il manque certains composants. J'ai la chance d'avoir des stocks de composants électroniques (neuf et récup accumulés depuis près de 30 ans).
    Je n'ai pas encore testé les circuits. Je verrai alors.
    Je me posais une question (désolé, un peu par manque de temps et par paresse, je n'ai pas tout lu et je n'ai pas vraiment étudié le montage) : que visualise la DEL ?
    • radio-man64
      • radio-man64Le 01/04/2019
      bjr, la LED visualise la limitation en courant! (voir la vidéo) cdlt domi
  • JO
    • 36. JO Le 28/03/2019
    Bonjour,

    Je me pose une question, pourquoi abaisser la tension de 12v à 8V pour alimenter le Volt-ampere metre? D'apres la DOC on peut l'alimenter de 4,5v à 30V continu, n'auriez vous pas pus brancher le transfo tel quel?

    J'ai commander les éléments et je vais me lancer!

    Merci pour ton tuto, il va grandement m'aider!
    • radio-man64
      • radio-man64Le 29/03/2019
      bjr, il faut une alimentation séparée pour le module volt amperemetre! je l'ai faite avec de la récup: chargeur téléphone et régulateur 7808 que j'avais en stock... cdlt domi
  • Ami
    • 37. Ami Le 21/02/2019
    Bonjour et félicitations pour votre site accessible à tous…

    Je rencontre un petit problème en soudant les composants.
    Je réalise une alimentation double donc j’ai commandé 2 kits
    Après avoir commencé par souder les résistances avec toutes les vérifications nécessaires (multimètre) j’ai constaté qu’il me manque 4 valeurs de résistances ( R4 = 4.7K ; R8 et R11 = 27K ; et R19 = 2.2k) par rapport à la sérigraphie et au schéma et qu’il me reste 4 résistances ( 270 ohms, 47K, 100K et 270K)
    J’ai donc commencé à souder le deuxième kit et je me retrouve exactement avec la même situation avec exactement les mêmes valeurs restantes
    C’est quand même assez surprenant.
    Remplacer les résistances manquantes ne me pose pas de problème mais je voudrais être sûr de la justesse de la sérigraphie.
    Les valeurs des résistances sont suffisamment différents pour ne pas être échangées
    Merci de me donner votre avis

    Ami
    • radio-man64
      • radio-man64Le 21/02/2019
      bjr, je n'ai pas eu ce problème! le mieux est de poser la question au vendeur: les vendeurs chinois sont à l'écoute et répondent en général sous 24H cdlt domi
  • Sergio
    • 38. Sergio Le 21/02/2019
    Bonjour et bravo pour ce site...à la portée de tous.
    Je réalise deux alimentations et je rencontre le même problème sur les deux kits
    Après vérification au multimètre de toutes les résistances et montage sur la carte il me manque dans les deux cas 4 résistances
    R4= 4.7K ; R8 et R11 = 27k ; et R19 = 2.2k et il me reste dans les deux kits 270 ohms, 47K, 100K et 270K.... des valeurs qui n'ont rien à voir avec les R manquantes.
    Ce qui paraît curieux c'est que l'erreur soit exactement la même...
    Pouvez vous me confirmer que les valeurs sérigraphiées sur la carte sont les bonnes ( elles sont conformes au schéma)
    Je vous remercie et vous souhaite une bonne journée
    Sergio
    • radio-man64
      • radio-man64Le 21/02/2019
      bjr, je n'ai pas eu ce problème! le mieux est de poser la question au vendeur: les vendeurs chinois sont à l'écoute et répondent en général sous 24H cdlt domi
  • Daniel
    • 39. Daniel Le 21/02/2019
    Bonjour,
    Bon, j'ai acheté ce kit, et j'ai fait mes mesures après l'avoir monté (facilement d'ailleurs, et c'est un bon kit qui est très bien concu). Pour ceux que ça intéresserait, il est possible à priori de changer les potentiomètres 'mécaniques' standards par des potentiomètres numériques à commandes digitales.
    Mes mesures font apparaître une tension comprise entre 0 et 9,5v max sur le potentiomètre de réglage de la tension, et 0,3 à 1,2v max sur le potentiomètre de réglage du courant, à vide comme en charge (1Kohm). Quant aux intensités relevées sur chaque borne, c'est pas plus de 1mA max avec une charge de 1kohm.
    Ca rentre dans les specs d'un AD5290 (0-30v / bus SPI) ou MCP41HVX1 (0-36v/ bus SPI) en version 10Kohms, qui devraient pouvoir remplacer ces potars, un point que je vais expérimenter plus tard...
    Cdlt,
    • radio-man64
      • radio-man64Le 21/02/2019
      bjr, le moins onéreux et le plus simple est de monter un potentiomètre 10 tours : ce que j'ai fait dans la version 2... l'idée de l'article étais de ne pas dépasser le budget de 20€ fixé au départ! cdlt domi
  • sidane
    • 40. sidane Le 28/01/2019
    de ma part: également je veux donner mon point de vu et d'encouragement a ce lui qu'il’a cette bonne initiative pour faire profitez les autres de son expérience, de même pour les participants qui en écrit des message après avoir fait leur test de montage.
    moi personnellement vieux de 73 ans je suis un peu dépasser par les événements d'aujourd'hui a cause de la vu et de la miniaturisation des composants bien entendu les composants souder en surface du circuit imprimer mes mains tremblée au moment de faire la soudure,

    mais je doit vous dire une chose que avec un grand plaisir de vous suivre de très prêt comme j'aime les gens qui veule travailler et d'aider aussi les autres a leur facilite la vie, je reste toujours tout prêt vous suivre jusqu’à la fin de ma vie. mes meilleurs remerciements a vous tout le monde.
  • René
    • 41. René Le 27/01/2019
    Attention !!!
    Cette carte d'alim ne fonctionne pas avec du continu en entrée . Il faut obligatoirement utiliser un transformateur.
    Les ampli op ont besoin d'une tension négative pour bien faire leur boulot. Cette tension négative est fournie en redressant l'alternatif du transfo.
    On peut contourner le problème en utilisant un 7660 qui fournira du - à partir du + ( 8 ou 12 volts)
    Voir ici :https://www.ti.com/lit/ds/symlink/lmc7660.pdf
    • radio-man64
      • radio-man64Le 27/01/2019
      bjr, je ne comprends pas votre remarque! il est bien précisé que la carte d'alimentation est reliée au secondaire d'un transformateur 2 x 12volts! cdlt domi
  • Daniel
    • 42. Daniel Le 18/01/2019
    Bonjour,
    Ok, dommage, merci quand même. Je m'achèterai le kit et je ferai les mesures par moi-même pour voir si c'est compatible au niveau des tensions/courants mis en jeu, pas de soucis (vu le prix, c'est pas un gros investissement...). Vu pour le le kit "alimentation 0-28volts à µprocesseur", mais la notice est très succincte ! pas de schémas, pas de résumé des fonctions. Pas grave, de toutes façons je préfère partir de (presque) zéro et tout faire par moi-même, ça fait partie du plaisir ! Quant à l'alim elle-même, elle me reviendrait en fait plus chère si je devais faire moi-même le circuit imprimé et acheter les composants qui me manquent à part. Merci et bonne continuation sur ce beau site!
    Cdlt, Daniel
  • Daniel
    • 43. Daniel Le 17/01/2019
    Bonjour,
    Merci pour ce très intéressant sujet. Voulant rénover ma fidèle alimentation stabilisée construite à base de LM317 il y a ...40 ans (mais qui marche encore très bien !), je me suis lancé dans un projet qui associe mes deux passions de toujours, l’électronique et l'informatique. Pour faire simple, je compte piloter entièrement une alimentation stabilisée à l'aide d'un micro-contrôleur programmable type Arduino, avec un petit écran LCD et deux ou trois boutons physiques. Cote programme c'est bien avancé (interfaces, touches tactiles, etc...) mais pour le pilotage des sorties tension et courant de ce kit que je compte me procurer, je pense remplacer les potentiomètres mécaniques classiques fournis par des potentiomètres numériques type MCP4135 ou autre, qui seront pilotables par le micro-contrôleur, me permettant entre autre d'avoir des tensions/courants pré-établis et sélectionnables sur l'écran LCD. Le problème, c'est que la (grosse) majorité de ces potentiomètres numériques n'acceptent comme tension max aux bornes du potentiomètre intégré que la tension de service Vcc, c'est à dire 5v dans la plupart des cas (7v tout au plus...). Quant au courant, il est limité à 15/20mA. Sur le schémas électronique de cette alimentation j'ai du mal a imaginer les tensions/courants max qui sont présents entre les 3 bornes des ces potentiomètres de réglage. Vous serait-il possible de me communiquer ces renseignements ?
    Un grand merci !
    Cdlt,
    Daniel
    • radio-man64
      • radio-man64Le 18/01/2019
      bjr, je n'ai plus l'alimentation en question! dans les notices de kits chinois: http://bricolages-electroniques.e-monsite.com/pages/documentations/les-kits-chinois.html il y en a une "alimentation 0-28volts à µprocesseur" qui ressemble à votre projet... à voir! cdlt domi
  • remi
    • 44. remi Le 30/11/2018
    bonjour,
    en lisant les messages ci dessous je vais tenter d'apporter une pierre supplémentaire à l'édifice !!!!! voilà, il est très important que les soudures soient très bien faites c'est un circuit double face ! et il m'a fallu reprendre des soudures d'un coté ou de l'autre car elles n'étaient pas traversantes et n'assuraient donc pas la continuité électrique,résultat led allumée en rouge et aucune variation de tension avec voltmètre à 0,5 volt
    cordialement
  • Jacky02
    • 45. Jacky02 Le 05/09/2018
    Bonjour
    Merci Domi
    je viens seulement de faire l'essai de la platine "Alim" tout fonctionne , sauf que , en ayant sur le transfo 22,4 Volts je n'ai que 27,3 en sorti " continu " évidemment ; ce qui m'a étonné c'est que je n'es pas été obligé de faire le points zéro j'ai constamment 0.1/2 d'ailleurs je me demande si cette tension varie
    Merci Jacky
  • gabilou
    • 46. gabilou Le 01/09/2018
    Merci beaucoup, je vais essayer.
  • gabilou
    • 47. gabilou Le 23/08/2018
    Bonjour

    peut on alimenter la plaque rouge avec une tension continue ?

    Merci
    • radio-man64
      • radio-man64Le 23/08/2018
      bjr, en théorie oui, suffit de supprimer les diodes et ne pas dépasser 30v! cdlt domi
  • Jacky 02
    • 48. Jacky 02 Le 18/08/2018
    Bonjour
    juste une petite info :
    ne pas acheter les interrupteurs thermique du lien ( ookkco ) il sont incapable de fournir des N/O
    acheter ICI :: https://www.ebay.fr/itm/KSD9700-Temperature-Switch-Thermostat-Thermal-Protector-Normally-Closed-Open/292110026379?ssPageName=STRK%3AMEBIDX%3AIT&var=591072371202&_trksid=p2060353.m2749.l2649
    sans problème des 75 ° , d'ailleurs sur le lien que Domi a joint il n'y as pas de 75° j'en ai parlé ici sur ce site
    Domi n'est en aucun cas fautif j'imagine qu'il as pris un lien comme moi au hasard
    merci pour cette compréhension
    • radio-man64
      • radio-man64Le 19/08/2018
      bjr, j'ai pris le lien dans un de vos messages précédents pensant que le composant fourni était à la hauteur! Je vais donc l'enlever!...Pour ma part j'ai utilisé un "vrai" Vigitherm datant des années 75 dont le calibrage est certifié. On peux aussi remplacer ce composant par une thermistance mais le schéma va se compliquer: rajout d'un ampli Op ... cdlt domi
  • jacky
    • 49. jacky Le 10/08/2018
    Bonjour
    encore moi des nouvelles : pour la platine "sécurité" la diode jaune au contact du "Vigitherme " reste allumé pas plein "pot" mais s'éclaire encore !! comme transistor j'ai utilisé des équivalents : BC 556 mis un 557 , et pour BC 549 mis des 547 qui sont pour moi très proche
    je ne comprends pas pourquoi cette led Jaune reste allumé
    Merci
    • radio-man64
      • radio-man64Le 11/08/2018
      bjr, j'ai eu moi aussi ce pb et l'ai résolu en utilisant des transistors qui avaient moins de gain: mettre des "A" plutot que des "C": bc547A par exemple. cdlt domi
  • Jacky02
    • 50. Jacky02 Le 10/07/2018
    Bonjour
    j'ai commandé des thermostats mais pour éviter des erreurs de compréhension !! j'ai pris les 2 normalement ouvert et normalement fermé , mais ces andouille on fait une erreur m'on envoyé des 50° j'ai donc recommandé ! mais pas les bon ( j'ai pris des N/O ) normalement ouvert ( sont passant a l'ohmmètre ) : ma question Est-ce moi qui as fait l'erreur ou eux qui mon envoyé les mauvais compos !!

    https://www.ebay.fr/itm/2pc-Interrupteur-Thermique-KSD9700-Normally-Closed-Open-Thermostat-40-70-KK/272961668798?ssPageName=STRK%3AMEBIDX%3AIT&var=572166597826&_trksid=p2060353.m2749.l2649
    Merci
    • radio-man64
      • radio-man64Le 10/07/2018
      bjr, il faut choisir un vigitherm NO c'est à dire normalement ouvert! le contact ne s'établit que si il atteint la température de consigne: 50 ou 75°C. cdlt domi
  • jacky02
    • 51. jacky02 Le 28/06/2018
    Rebonjour
    j'ai fait un oublie ! Est-ce que ce refroidisseur sera suffisant pour les 2 sd 1047 :
    https://www.ebay.fr/itm/150x60x25mm-Heat-Sink-Dissipateur-Radiateur-Alu-a-LED-Power-Chip-IC-Transistor/372047767620?hash=item569fc66844:g:q6AAAOSw7H1ZlWZO

    Merci
    • radio-man64
      • radio-man64Le 30/06/2018
      bjr, oui, il est à peu pres de la même taille que le mien! prévoir d'espacer les transistors (chacun d'un coté) et de les isoler avec mica et graisse silicone car leur partie métallique est reliée a la patte du "collecteur"! cdlt domi
  • Jacky02
    • 52. Jacky02 Le 27/06/2018
    Bonjour
    j'ai fait presque tout , j'attends les interrupteur pour la " sécurité thermique:" : je mets du 70° ; par contre pour l'alim des cette platine je la mets en 12 volts ! donc ma question ne devrais-je pas changer les résistances ( 150 ohms ) pour les Leds a la place mettre des ??
    merci
    • radio-man64
      • radio-man64Le 30/06/2018
      bjr, oui, vous pouvez mettre 470 ohms ça devrais aller! cdlt domi
  • Jacky02
    • 53. Jacky02 Le 20/06/2018
    Bonjour
    en fouillant sur le Net j'ai trouvé un site qui parle de cette Alim :
    http://www.paulvdiyblogs.net/2015/05/tuning-030v-dc-with-03a-psu-diy-kit.html
    il y fait quelques modif , change les TL 081 ; mais comme je ne lit pas l' Anglais je ne sait pas l'avantage de ces Modifications
    Merci Cordialement Jacky
    • radio-man64
      • radio-man64Le 20/06/2018
      bjr, oui plusieurs amateurs ont modifié cette alim! le principal pb est que les TL081 sont utilisés pres de la limite de leur tension admissible, c'est pour cela qu'il ne faut pas utiliser un transfo qui sorte plus de 24v AC...l'idéal étant 18 ou 22volts. apres comme tous les schémas d'électroniaque on peux tout recalculer...mais le montage tel quel fonctionne bien! cdlt domi
  • Jacky02
    • 54. Jacky02 Le 19/06/2018
    Merci pour ces réponses ;
    pour les résistances en regardant bien dans une autre pochette il y as en PLUS : une 4,7 K et 2 X 56 K ; donc par acquit de conscience -
    j'ai remis la 56 K
    Bon : je viens encore de regarder dans ma boite mail ( spam ) mais non je n'ai rien ( façade )
    je remet mon mail jacky.leroy0633@orange.fr
    Merci pour tout
    Jacky
    • radio-man64
      • radio-man64Le 19/06/2018
      facades renvoyées a l'instant cdlt domi
  • Jacky02
    • 55. Jacky02 Le 19/06/2018
    Bonjour
    j'ai enfin commencé a soudé les résistances , vrais les couleurs sont pas top , a la dernière résistance je me Retrouve avec une 47 Kohms, au lieu de 56 k ! qui se retrouve en R 12 , donc ma question la 47 k , ne serait elle pas mieux en R 18 ( donc je ferais l'inversion ) ou je la laisse en R12 , ou alors je la remplace par une 56 K que j'ai peut être en stock
    Merci
    Pour la façade je la ferai moi même puisque tu ne me l'as toujours pas envoyé : c'est pas grave
    • radio-man64
      • radio-man64Le 19/06/2018
      les valeurs 47 ou 56K ne sont pas critiques, donc pas de pb... Si vous trouvez pas le mail avec les facades dites le moi je vous le renvoie! cdlt domi
    • radio-man64
      • radio-man64Le 19/06/2018
      bjr, regardez vos messages je vous ai envoyé 2 versions de la façade par mail direct le jour même!
  • Jacky02
    • 56. Jacky02 Le 06/06/2018
    Bonjour
    toujours pas Reçu ( Email ) le Jpeg de la façade
    : je n'ai pas de régulateur en 8 Volts mais j'ai un lm 7809 y a t'il un problème ? le circuit ( sécurité ) doit pouvoir supporter 1 volt en plus par contre le relais !! je doute
    Merci
    • radio-man64
      • radio-man64Le 06/06/2018
      facade envoyée par mail direct!
    • radio-man64
      • radio-man64Le 06/06/2018
      bjr, une tension régulée a 8V ou 9v ne changera rien! pour le jpg de facade je n'ai pas retrouvé exactement le meme je vous envoie celui qui s'en rapproche le plus par mail direct! cdlt domi
  • Jacky 02
    • 57. Jacky 02 Le 04/06/2018
    Bonjour
    vous nous dite que le montage "dit sécurité" et alimenté en 8 volts mais moi j'ai lut que la platine de l'afficheur est alimenté avec du 12 volts ( a moins que j'ai mal vu / lut
    ( Elle est alimentée par l'alimentation 8V régulée prévue au départ pour l'afficheur numérique )
    peut etre faut il ajouter un Regulateur !! mais je doute
    combien les Dim du coffret !! 250 x 200 x 110 !!!
    200 x 110 intéressé également pour le JPEG de la façade
    Merci pour tout ce tuto
    • radio-man64
      • radio-man64Le 05/06/2018
      bjr, toutes les réponses sont sur le site! En particulier pour les afficheurs doubles: http://www.radioman33.com/pages/documentations/les-volt-amperemetres-chinois.html Si vous voulez une copie (jpg) de la face avant dites moi à quelle adresse mail l'envoyer? cdlt domi
  • Frederick van
    • 58. Frederick van Le 28/05/2018
    Bonjour oui j’aimerais bien le jpg de la première version après vous la colle avec quoi merci pour vos conseil
    • radio-man64
      • radio-man64Le 29/05/2018
      envoyé par mail direct!
  • Frederick van
    • 59. Frederick van Le 27/05/2018
    Bonjour et bravo pour la réalisation et votre partage je suis entrain de réalisé mon alim comme la votre pouvez vous m’expliquer comment avez vous fait pour faire une face avant comme la votre cordialement
    • radio-man64
      • radio-man64Le 28/05/2018
      bjr, la face avant est faite avec le logiciel "front designer" puis imprimée sur papier photo et plastifiée. je peux vous envoyer le JPG de la version 1 cdlt domi
  • Philmo
    • 60. Philmo Le 04/04/2018
    Bonjour,
    Très bon sujet je vais pouvoir modifier mon alim basique variable de 6 à 30V 3A que j'ai fabriqué il y a une paire d'années.
    J'ai fait la commande du kit, voltmètre et ampèremètre et potard 10tours avec le bouton et comme il me reste pas mal de 2N3055 avec le kit d'isolation, je vais les utiliser en ballast. Pour le transfo je vais récupéré celui de l'alim basique qui est un 24V 3 ou 4A.
    Mais j'ai juste une question au sujet des résistances R17 et R18 de 0,5 Ohm 10W en sortie d'émetteur, les valeurs ont elles de l'importance car j'ai dans mes fonds de tiroirs des 0,1 Ohm 25W en aluminium ?

    Cordialement
    Bricoleur
    • radio-man64
      • radio-man64Le 05/04/2018
      bjr, la valeur n'est pas critique mais une puissance de 5W est suffisante! cdlt domi
  • Mallet jean marie
    • 61. Mallet jean marie Le 12/03/2018
    Bonjour
    Oui effectivement je vais en commander un autre, pour le prix cela ne vaut pas la peine de s'en priver
    Encore merci salutations jean marie
  • jean marie Mallet
    • 62. jean marie Mallet Le 12/03/2018
    Bonjour et merci pour votre réponse:
    Malheureusement je ne trouve pas le problème et comme je ne connait pas suffisamment l'électronique je pense que je vais devoir jeter l'éponge et abandonner cette réalisation qui pourtant m'aurai rendu bien des services.
    encore merci salutations jean marie
    • radio-man64
      • radio-man64Le 12/03/2018
      bjr, vous avez 2 solutions: vous faites une reclamation (photo à l'appui) aupres du vendeur chinois en disant simplement que le kit ne fonctionne pas... vous avez 70% de chances qu'il vous rembourse sans discuter! Vous achetez un autre kit (5,50€ chez Bangood): https://www.banggood.com/fr/0-30V-2mA-3A-Adjustable-DC-Regulated-Power-Supply-DIY-Kit-p-958308.html?rmmds=search&cur_warehouse=CN cdlt domi
  • mallet jean marie
    • 63. mallet jean marie Le 05/03/2018
    Bonjour:
    j'ai testé le q 12 il me parait bon, mais je me pose une question dois'je l'isoler du dissipateur comme 1047, ce que je n'ai pas fait, j'ai cherché sur le net mais je n'ai pas trouvé de réponse a ce sujet
    J'espère que mon insistance ne vous dérange pas trop, si tel est le cas n'hésitez pas a me le dire et je vous laisserai tranquille.
    encore un grand merci
    salutations jean marie
    • radio-man64
      • radio-man64Le 08/03/2018
      bjr, ce transistor a un petit radiateur indépendant donc pas besoin de l'isoler. cdlt domi
  • mallet jean marie
    • 64. mallet jean marie Le 05/03/2018
    Bonjour:
    J'ai changé les transistors de puissance, mais cela ne change rien toujours le même problème, j'ai testé ces transistors et je trouve les mêmes valeurs sur les neufs et ceux qui ont étés montés. j'ai remarqué que lorsque je tourne le potentiomètre de tension a fond, une microtension apparaît 0.6v et le voyant de surintensité s'allume. ma tension d'entrée a vide est de 29 volts peut être un peu forte, mais je pense que dès qu'il y aura une charge elle va baisser. Sur la sortie ventilateur j'ai bien mes 24 volts. Voila ou j'en suis.
    salutations jean marie
    • radio-man64
      • radio-man64Le 05/03/2018
      bjr, vérifiez aussi Q2 et D10 (sur le schéma) ! dans ce genre de montage en liaison directe les erreurs coutent cher... cdlt domi
  • Mallet jean marie
    • 65. Mallet jean marie Le 04/03/2018
    Bonjour:
    C'est ce que je craignais, je vais les remplacer car j'avais suivi votre conseil et j'en avais monte deux, je les change et je vous tiens au courant
    Encore merci
    Salutations jean marié qu'isoler canyon
    • radio-man64
      • radio-man64Le 04/03/2018
      bjr, n'oubliez pas d'isoler avec un mica le boitier du transistor du radiateur thermique, sinon: C/C..!
  • jean marie Mallet
    • 66. jean marie Mallet Le 04/03/2018
    Bonjour et merci pour votre réponse rapide:
    J'ai vérifié et effectivement j'avais inversé la base et l'émetteur ( ce n'est pas beau de vieillir !) j'ai tout remis dans l'ordre mais je pense que quelque chose a été détruit, car maintenant je n'ai plus de tension en sortie, lorsque je monte le potentiomètre de tension a fond une petite tension de même pas 1 volt apparaît et le voyant de sur intensité s'allume.
    voila ou j'en suis, la misère !
    salutations jean marie, et encore merci pour l’intérêt que vous me portez.
    • radio-man64
      • radio-man64Le 04/03/2018
      bjr, il y a de grandes chances que le transistor soit HS! on le trouve sur ebay pour environ 1€ pièce... il est conseillé de faire le montage (comme moi) avec 2 transistors en parallèle cela chauffe moins . cdlt domi
  • mallet jean marie
    • 67. mallet jean marie Le 03/03/2018
    Bonjour:
    J'ai monté l'alim, mais j'ai un problème, aussitôt sous tension, j'ai en sortie un peu plus de 32 volts, les potentiomètres ne font aucun effet, et dès que je branche une charge même faibles le voyant de sur tension s'allume, mais la charge reste alimentée en 32 volts. Mon transfo est un transfo rotorique de deux fois 12 volts et 96 va.
    Je sais que je ne donne pas beaucoup de détails, mais je suis novice en électronique, et de ce fait je ne sais pas quoi contrôler ni comment. Si quelqu'un pouvait m'aiguiller ce serait très sympathique et j'en serais ravi
    salutations jean marie.
    • radio-man64
      • radio-man64Le 04/03/2018
      bjr, vérifier en premier le gros transistor de puissance qui (mal branché) se serais mis en court-circuit! cdlt domi
  • mallet jean marie
    • 68. mallet jean marie Le 27/02/2018
    Bonjour:
    J'ai lu que le421 est dans le même cas que moi avec la résistance de 47k ohms au lieu de 56k ohms , qu'en est il, cette résistance est elle utilisable en lieu et place de la 56k.
    salutations
    • radio-man64
      • radio-man64Le 27/02/2018
      bjr, la valeur a prendre en compte est celle sur la sérigraphie des composants, et à priori il y a 2 resistances de 56K..! cdlt domi
  • mallet jean marie
    • 69. mallet jean marie Le 24/02/2018
    Bonjour:
    Tout d'abord félicitations pour votre tuto tout ce qu'il y a de plus clair, et très pratique pour les novices dont je fais partie.
    Je viens de recevoir un kit commandé sur le net, mais en contrôlant les différentes résistances, j'ai constaté qu'au lieu d'avoir 2 résistances de 57k ohms, j'ai une de 47k ohms et une de 57k ohms, j'ai en ma possession une résistance de 10k ohms, y aurait il un inconvénient a monter ces deux résistances en série afin d'obtenir 57k ohms. je n'ai pas dans ma région de commerce de composants électroniques, et si je recommande une résistance sur le net avec les frais de port cela fait cher la résistance, sans parler du délai qui en général est assez long.
    salutations jean marie
    • radio-man64
      • radio-man64Le 25/02/2018
      bjr, bien sur, aucun pb! les valeurs s'ajoutent lors d'un montage série... cdlt domi
  • P320D
    • 70. P320D Le 14/02/2018
    Bonjour,
    Je viens de commander 2 ensembles "alimentations et afficheurs tension, courant".
    Je dispose d'un transformateur comportant 4 enroulements secondaires 24V dont 2 de puissance permettant un débit de 5A et 2 pour 1A max.
    La tension secondaire renseignée (24V) correspond au débit nominal, en mesurant à vide, nous avons 26,5V ce qui donne après redressement et filtrage, une tension continue de 36,5V.
    Les circuits intégrés : U1 sera alimenté en 36,5V (limite pour un TL081) alors que U2 et U3 seront alimentés en 36,5 + 5,1 = 41,6V destructif pour le TL081 mais correct pour des TLE2141 (44V max).
    Je compte remplacer les TLE2141 par des LM725 (également 44V max) pour une question de prix : 0,52 euro pièce contre un peu plus de 3 euros).
    L'essentiel est bien, comme vous l'avez indiqué, de changer les 3 circuits intégrés.
    Les 2 enroulements faible intensité me permettront d'alimenter les 2 afficheurs de manière totalement indépendantes, avez-vous mesurer la consommation d'un afficheur?
    Je tiens encore par vous féliciter pour le travail clair et précis que vous avez réalisé à la construction de ce post.
    Cordialement.
    José
    Avec les
    • radio-man64
      • radio-man64Le 17/02/2018
      bjr, oui, avec les composants fournis le secondaire du transfo ne devrais pas dépasser 22v, mais c'est pas tres courant. Si j'en referais une je mettrais un transfo de 18v plus facile à trouver... cdlt domi
  • Gabilou
    • 71. Gabilou Le 03/02/2018
    Bonjour, j'ai 12 ans
    Merci pour ce tuto intéressant, j'ai le projet de le réaliser (mon premier montage). Je ne trouve pas le transformateur 2x12V 2.5A, est-ce que je peux le remplacer par un 2x12V 500mA ?
    Merci d'avance.
    • radio-man64
      • radio-man64Le 04/02/2018
      bjr, pour le transfo il faut qu'il puisse débiter 2 à 3 ampères: j'ai récupéré le mien dans un caisson de basses, on en trouve aussi pour le branchement des spots halogènes sinon c'est une pièce tres courante chez tous les revendeurs de pièces electroniques! cdlt domi
  • Le421
    • 72. Le421 Le 26/01/2018
    Bonjour,
    Petite information.
    J'ai reçu deux kits de deux fournisseurs différents. La composition au niveau connecteurs est différentes, c'est un fait. Mais j'ai noté - nous avons affaire à des résistances 1% avec trois chiffres significatifs, un multiplicateur et la bague marron 1% - qu'une résistance de 47K * se glisse dans la liste des deux kits. Je vais la mettre en R12 pour essayer. Ce doit être la résistance de contre-réaction permettant la régulation de la tension de sortie. Positionnée en R18, ce ne serait pas vraiment utile, la limitation de courant descends sans problème à 0 !!
    J'ai monté le premier kit avec deux 56K vu que j'ai ça en magasin, sans problème, mais j'ai noté une régulation assez imparfaite. A 2A de consommation, on perds facilement 0.5V en sortie, bien que le transfo et le pont soient surdimensionnés, dans mon cas.
    *Au lieu d'une 56K
  • Le421
    • 73. Le421 Le 30/12/2017
    Bonjour et merci pour cette excellente idée !! Je n'avais qu'une ELC 2A avec des galvas à aiguille, un peu casse-pieds pour les petites tensions. Et puis, de toute façon, 1.5V était le minima possible !!
    Mes adaptations persos ont été les suivantes:
    -L'alimentation 12V annexe est seule commutée par l'inter M/A. Ce qui fait qu'un mini-switch suffit amplement. Un relais commande l'alimentation de - c'est tout bête !! - deux bons transfos de récup alimentant des spots halogènes 50W.
    -Le même relais, sur la platine 12V, est coupé par la sécurité en température, montage maison à base de 741 et CTN 10K. Rien de plus facile...
    -Les deux transistors de puissance sont des 2SC5200 de ma boite à bordel, vu que j'en ai une brouette, j'ai pris deux appairés tant qu'à faire avec un béta de 100 environ...
    -Sur la platine de puissance, j'ai mis un autre relais qui, avec une zener 12V dans sa base, commute mes deux transfos en 12 (1 seul) ou 24Vac (les 2 ). Cela évite d'avoir, par exemple sous 5V et 3A, un trop gros échauffement.
    Pour le reste, j'avais un coffret qui traînait dans un coin, repeint avec face avant alu brossé, c'est chouette.
    Ah si, j'oubliais... Le pont de diode est un 50A moulé métallique. Les diodes fournies sont des 3A et ces bestioles n'aiment pas trop travailler aux limites. J'avais un condo 15.000µF 63V qui ne faisait rien, pareil !! Dans la boite !!
    Le multitours à ce prix là est pratiquement incontournable.
    Si les typons des circuits vous intéressent... Pas de souci.
    Encore merci pour cette réalisation.
  • Couqui93
    • 74. Couqui93 Le 07/12/2017
    Bonjour,
    C'est en cherchant sur le web comment utiliser l'alimentation 0-30V et un afficheur volt-ampère (achetés 6,65€ seulement
    sur un site chinois!), que je suis tombé sur votre super site, domi64...
    J'y ai trouvé réponse à la très grande majorité des questions que je me posais, je vous en remercie.
    Il me reste toutefois une interrogation: vous dites que les masses du bloc alim et de l'afficheur doivent être séparées,
    mais qu'il existe de toute façon un négatif commun entre la partie voltmètre et ampèremètre.
    Dans quels cas d'utilisation cet état de fait pose t'il problème?
    Merci de votre réponse.

    Couqui93µ.
    • radio-man64
      • radio-man64Le 09/12/2017
      bjr, j'ai suivi les indications du fabricant sans trop me poser de question! je pense que si on a pas une alim séparée cela doit fausser la mesure d'intensité qui se fait obligatoirement dans le négatif! ce sujet a été abordé plusieurs fois sur le "retro-forum" de Radiofil! cdlt domi
  • virolle patrick
    • 75. virolle patrick Le 06/12/2017
    bjr
    ayant plusieurs alimentation dans mon schak radio je decide de refaire exactement la meme qaue celle presentée sur votre site.
    ayant terminée , elle fonctionne tres bien et elle se classe tres bien par rapport a certaine achetee chez les chinois.
    bonne bidouille et merci
    Patrick F5BWU
  • Gillou
    • 76. Gillou Le 28/11/2017
    Un peu de mal pour trouver où brancher l'afficheur pour qu'il affiche ce qu'il fau mais l'idée est intéressant pour un radioclub que je connais! Merci à vous
    • radio-man64
      • radio-man64Le 30/11/2017
      bjr, vous avez sur le site un article consacré au branchement de ces afficheurs doubles! cdlt domi
  • Clu
    • 77. Clu Le 23/11/2017
    Bonjour,
    Je pense très prochainement tenter de reproduire votre projet qui m'intéresse vraiment beaucoup; par contre je souhaitais avoir quelques conseils pour le transformateur 24Vac. Je pense investir dans un transfo de 230-24Vac/70VA voir 75VA mais je voulais avoir votre avis, pour être certain de ne pas faire griller tout le système en pouvant facilement quand même sortir 30V/3A en sortir de l'alimentation finale; car en lisant les "Attentions" du tuto pdf que vous donnez il est fait mention d'un transformateur 90W donc c'est un peu ambigu.
    Instruction of InstallationIf a full load output (30V3A) is needed, the power of the transformer should be greater than 90W.

    Félicitation encore pour votre montage ! :)
    • radio-man64
      • radio-man64Le 25/11/2017
      bjr, comme précisé le transfo utilisé doit etre de 24V AC maximum, mais pour obtenir un débit de 3A une puissance de 90VA est nécessaire! cdlt domi
  • hugues
    nikel bon montage.
  • Micbric
    Bonjour, comme je pense refaire une autre alim, j'examine la vôtre, pas mal du tout, par contre, en plus/complément du potar multi-tours, je pense rajouter un sélecteur (costaud pour 3A) et d'avoir (comme je l'ai fait) des valeurs fixes 5,9,12,15 Volts et une positon "variable".
    Cordialement.
  • steph
    • 80. steph Le 16/03/2017
    bonjour
    je voit sur votre kit et en facade que vous avez mis une diode de limeitation courant , comment l'avez vous cabler ou est elle a brancher sur le kit ?
    merci de votre reponse qui peuvent etre utile a d'autre qui l'ont monter .
    • radio-man64
      • radio-man64Le 17/03/2017
      bjr, regardez le schéma: elle est en position "D12" et elle est bien implantée sur le circuit imprimé! pour ma part j'avais mis une led rouge dans la première version de l'alim, puis une diode jaune dans la seconde version (le rouge etant pour la sécurité thermique)... cdlt domi
  • PIERRARD
    • 81. PIERRARD Le 06/02/2017
    Bonjour, je possède une alim avec LM 723 que j'ai fabriquée il y a plus de 25 ans avec afficheur à aiguilles. Pour le réglage du courant de court-circuit, il suffit de de régler le potentiomètre de I en lisant la valeur, je ne vois pas pourquoi dans un commentaire une personne ne voyais pas avec l'affichage digital avec le modèle de'alim que vous avez réalisée. d'autre part, je voudrais savoir à quel courant minimal on peut limiter I car je voudrais recharger des piles boutons à 1 mA et10 mA. Avec l'affichage à 3 digits, cela n'est visible. merci de votre aimable réponse.

    Cordialement
    Philippe
    • radio-man64
      • radio-man64Le 06/02/2017
      bjr, pour des intensités aussi faibles il faut se tourner vers un montage generateur de courant! voir ici: https://www.sonelec-musique.com/electronique_realisations_gene_courant_002.html cdlt domi
  • Jb
    • 82. Jb Le 01/02/2017
    Bonjour et un grand merci a vous pour le test de ce module. Aant de l'acheter je voulais trouver des avis et je suis tombé ici! Super.
    A votre avis cela fonctionnerai avec un transformateur 2*20v ? Je suppose que oui et que me tension max sera plus basse. Merci.
    • radio-man64
      • radio-man64Le 02/02/2017
      bjr, bien sur cela va fonctionner! Dans tous les cas il ne faut pas dépasser 24V en tension d'entree... N'hesitez pas à m'envoyer sur ma boite mail (domi64 arobase gmx.fr) un compte rendu et des photos de votre montage: je le publierais sur le site!!! cdlt
  • Cortial
    • 83. Cortial Le 29/01/2017
    salut merci pour ce montage, je galère a branché ces module chinois, tu pourrais me dire comment exactement les brancher ? merci d'avance. Daniel
    • radio-man64
      • radio-man64Le 30/01/2017
      bjr, Pour les modules chinois j'ai regroupé sur le site "bricoelectro" toutes les notices que j'ai pu trouver: http://bricolages-electroniques.e-monsite.com/pages/documentations/les-kits-chinois.html apres il y a beaucoup de variantes ... cdlt domi64
  • clarom
    • 84. clarom Le 30/09/2016
    pourquoi ne pas utiliser le 24V réserver au ventilo pour alimenter l'afficheur? cela simplifierait le montage.
    que pourrait on faire pour "sécuriser" cette alim, un ensemble darlington plus fort?
    • radio-man64
      • radio-man64Le 03/10/2016
      bjr, les voltamperemètres chinois nécessitent une alimentation séparée (voir article sur le site) celle du ventilateur a le négatif commun avec la sortie! pour le reste je pense que la version 2.0 de l'alim réponds à votre question... l'idée de départ étant de rester dans un budget total d'environ 20€. cdlt domi64
  • Soyoon
    • 85. Soyoon Le 22/05/2016
    Bonjour,

    Justement ce que je cherchais, génialisime ! Cela dit, avant de me lancer dans cette avanture une petite question tout de même, est-il possible d'ajouter un afficheur qui donnerait la limitation en intensité pour régler celle-ci en plus de l'information sur l'intensité réellement débité ? Parce qu'y aller à l'aveuglette me branche moyen, quand au fil en court-circuit avouons que c'est pas très pratique comme méthode. ^^
    • radio-man64
      • radio-man64Le 22/05/2016
      Bjr, rien n'est prévu pour afficher la limitation en courant, mais on peux graduer le bouton ! En ce qui me concerne la méthode du court-circuit est la plus pratique, et finalement la plus précise: on pourrais mettre un potentiomètre 10 tours sur le réglage d'intensité si on veux plus de précision! cdlt domi64
  • Pascal03
    • 86. Pascal03 Le 31/03/2016
    Bravo pour ce site très intéressant. bien que "petit bidouilleur sans grandes connaissances" je le suis régulièrement.

    Part contre : Pas si convaincu que ça par cette alim.
    Suite à une discussion sur un forum de microscopie, j'en ai acheté et testé une.
    c'est ici : http://www.lenaturaliste.net/forum/viewtopic.php?f=60&t=17456&start=80
    (ça commence au milieu de la page 8)

    Pascal
    • radio-man64
      • radio-man64Le 01/04/2016
      Bjr, Je ne suis pas du tout d'accord avec les tests réalisés sur ce forum: Le transfo visiblement ne conviens pas:il faut un 24V (surtout pas plus) et 3Ampères Je n'ai pas constaté de "ronfle" en sortie: j'ai alimenté en 6V un petit transistor PO/GO ! La limitation d'intensité fonctionne jusqu'à plus de 3 ampères: voir vidéo! le réglage en tension est très progressif (surtout avec le potar 10 tours). Je pense qu'avec ses essais (a un moment il a branché un transfo en 36v) la personne qui l'a testée a grillé un ou plusieurs composants ce qui explique le fonctionnement erratique! cdlt domi64
  • Ploucdu82
    • 87. Ploucdu82 Le 31/03/2016
    Bonjour.
    Je vais me lancer dans l'aventure !
    Chose curieuse. Ce kit est présent sur e-Bay chez plusieurs vendeurs à des prix qui font des yoyos !
    A très bientôt !
    • radio-man64
      • radio-man64Le 31/03/2016
      bjr, oui en effet les prix sont tres variables: je l'ai acheté à 8,55€ chez ce vendeur http://www.ebay.fr/itm/231631194767?_trksid=p2060353.m1438.l2649&ssPageName=STRK%3AMEBIDX%3AIT cdlt domi64
  • DENIER
    • 88. DENIER Le 22/03/2016
    Bonjour ,
    et bravo pour votre réalisation.
    J'ai été séduit par ce montage, et aussitôt j'ai fais une commande sur le site chinois.
    15 jours après , je recevais le paquet.
    Pas de soucis en ce qui concerne les composants
    Je suis en train de le cabler , et je vous tiendrais au courant des essais .
    Cordialement
    Jacques Denier rf 782
  • Jean Paul Marit
    • 89. Jean Paul Marit Le 15/03/2016
    bonjour j'ai reçu l'alim elle est montée et fonctionne bien par contre c'est vrai que le 1047 chauffe pas mal avec 3 Ampères
    Je pense que je vais y mettre un 3055 TO3 ce transistor est ancien mais il encaisse bien la puissance
    je l'ai déjà utilisé y a pas mal d'année rien a dire c'est dans les vieux pot qu'on fait de bon produit

    bonne journée
    • radio-man64
      • radio-man64Le 15/03/2016
      bjr, le transistor 2N3055 n'est pas plus costaud que le transistor japonais 2Sd1047! En boitier TO3 vous avez ceux-ci: BUV21 200V 40A BUV22 125V 40A BUV61 200V 24A BUX21 200V 40A BUX22 250V 40A BUX41A 200V 15A BUX98 400V 30A ceux -là bien refroidis sont quasiment indestructibles et pas plus chers! cdlt domi64
    • radio-man64
      • radio-man64Le 15/03/2016
      Oui, dernière précision: 2sd1047 140V 12A 2N3055 100v 15A
  • Munoz François
    Bonjour
    J'avais laissé un message mais il a disparu.Je tenais à vous féliciter pour vos réalisations et en particulier pour cette alimentation 0/30v et 0/3Amp.Je viens de la cabler et elle a fonctionner du premier coup. J’utilise le même afficheur V/A ..C'est OK en V mais rien en Amp. Je pense que c'est le branchement du fil noir qui est en cause .Pouvez vous me donner votre branchement SVP. Je n'ai rien trouvé sur le net .J'avais acheté cet appareil il y a 1 an.
    Merci d'avance pour toutes infos
    Cordialement
    F Munoz
    • radio-man64
      • radio-man64Le 10/03/2016
      Bjr, J'ai fait un article détaillé sur les modules V/A ici: http://radioman64.e-monsite.com/pages/documentations/les-volt-amperemetres-chinois.html Les couleurs des fils de branchement en particulier pour la partie amperemètre ne sont pas "standards". Sur certains modèles on a un fil noir et un fil bleu et d'autres un fil vert et un fil jaune... Dans l'article vous avez les branchements des modules dans les deux cas! pensez surtout à les alimenter à part avec une petite alimentation 12V. Pour ma part ils ont toujours fonctionné du premier coup! Cdlt Domi64
  • Marit jeanpaul
    très bien cette petite Alimentation j'essaye de la commander sur Bang Good.com
    mais ça marche pas peut être que sur Ebay c'est mieux quand dite vous
    merci pour cette présentation à bientôt peut ètre
    • radio-man64
      • radio-man64Le 09/03/2016
      Bjr, oui, elle se trouve facilement sur Ebay à moins de 10€, et avec Paypal on est remboursé si il y a un Pb avec le vendeur (tres rare). Je vous conseille de rajouter aussi le module V/A qui fonctionne tres bien! Cdlt Domi64
