Un Ampli-tuner De contrôle

Sous ce titre curieux va se cacher un appareil bien pratique dans l'atelier de l'amateur:

Il s'agit de regrouper dans un boitier fonctionnel et pratique:

- Un amplificateur de 2 x 15W

- Une source de modulation (tuner FM, lecteur clef USB, carte SD...)

Ces deux appareils seront disponibles ensembles ou séparément en agissant sur un clavier à touches, le tout étant monté dans le boitier avec ses alimentations!

Si comme moi, l'utilisation de "kits Chinois" ne vous donne pas des allergies ou des poussées d'urticaire, on va passer à la description de la maquette dont le prix de revient total ne dépasse pas 20,00€...

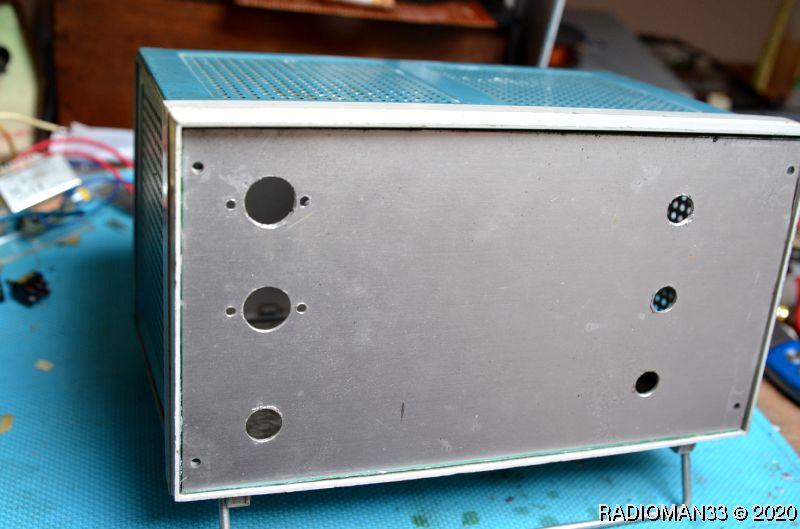

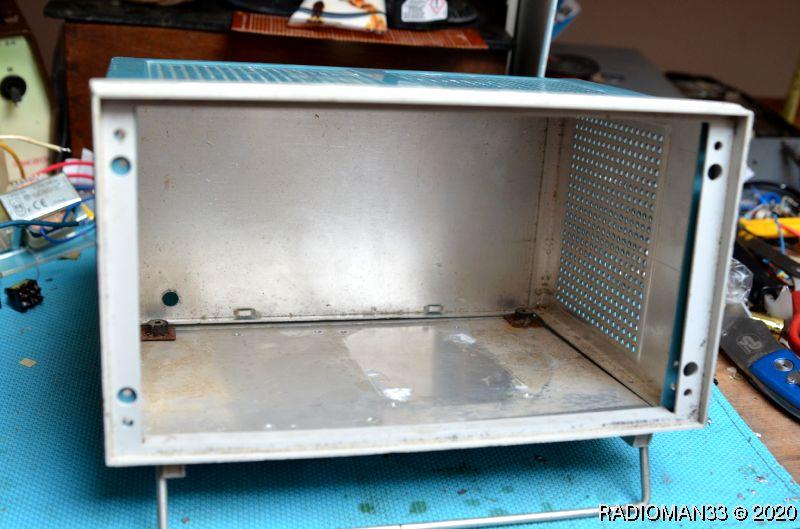

J'avais en stock un joli boitier métallique "Amtron":

Dsc 0119Dsc 358

La façade en alu a été remplacée par un morceau de plastique noir découpé dans un couvercle d'un ancien PC portable plus facile à usiner...

Les différents éléments à implanter sont les suivants:

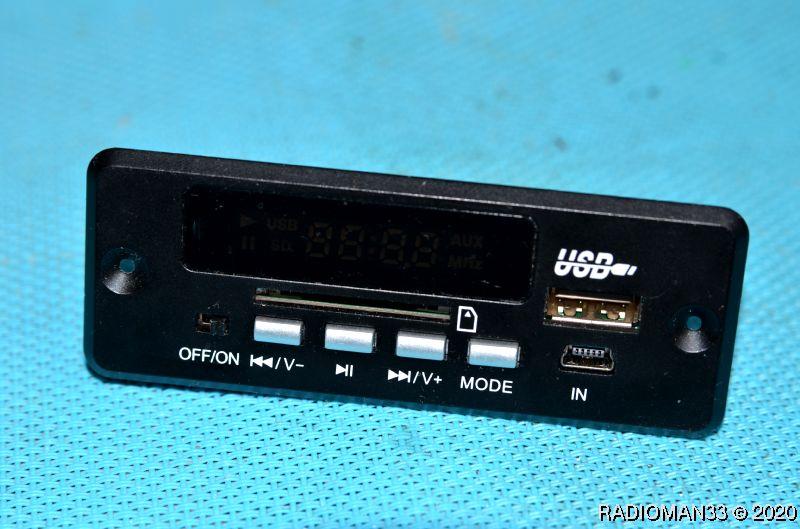

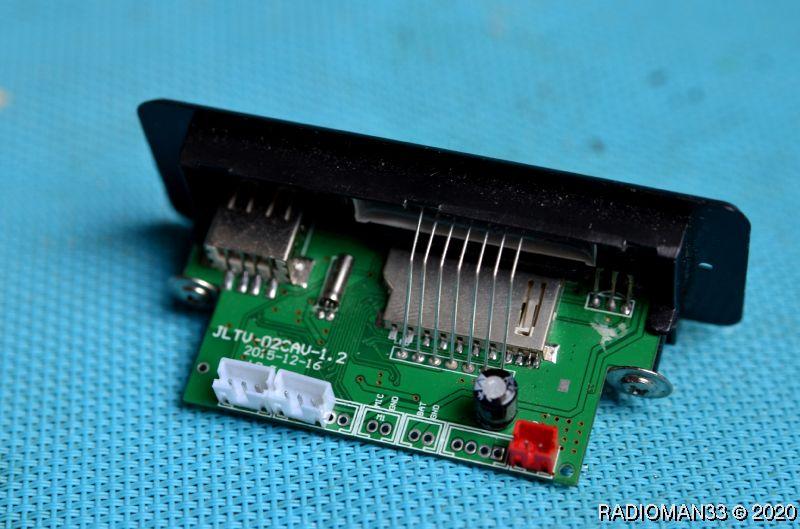

1- un module chinois (bien connu)

Il permet d'obtenir les sources de modulation désirées:Dsc 359

Dsc 360

2- Un kit amplificateur 2 x 15W

il est disponible sur le marché chinois pour environ 5,00€!

Le montage du kit est décrit ici: Kit Ampli 2 x 15w

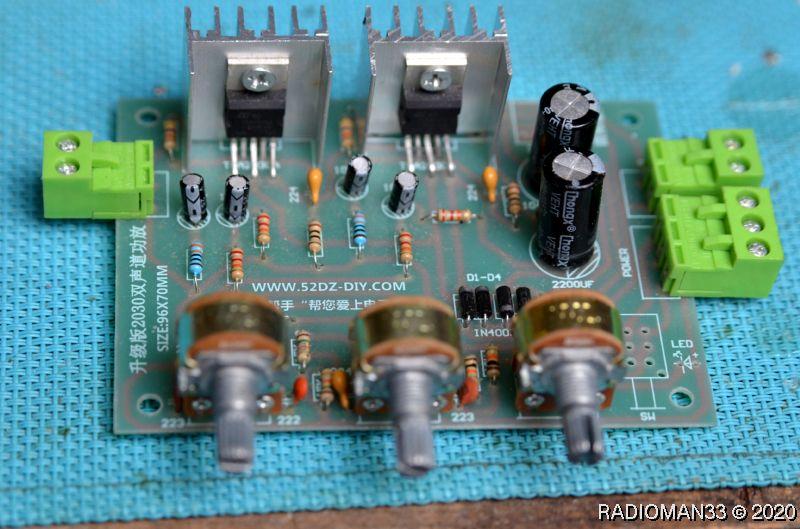

Le voici monté:Dsc 0128

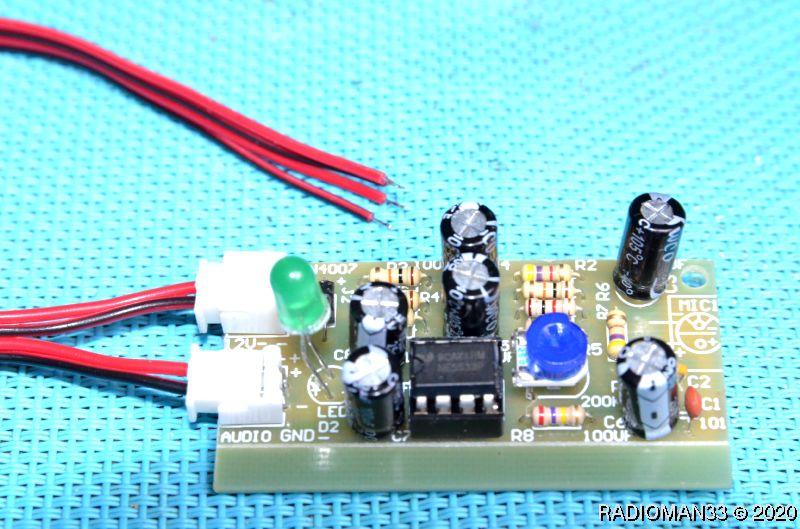

3- un préampli micro:

là aussi un petit kit chinois à 2,00€

Le montage du kit est décrit ici: Préampli micro

Le voici monté:



Dsc 362

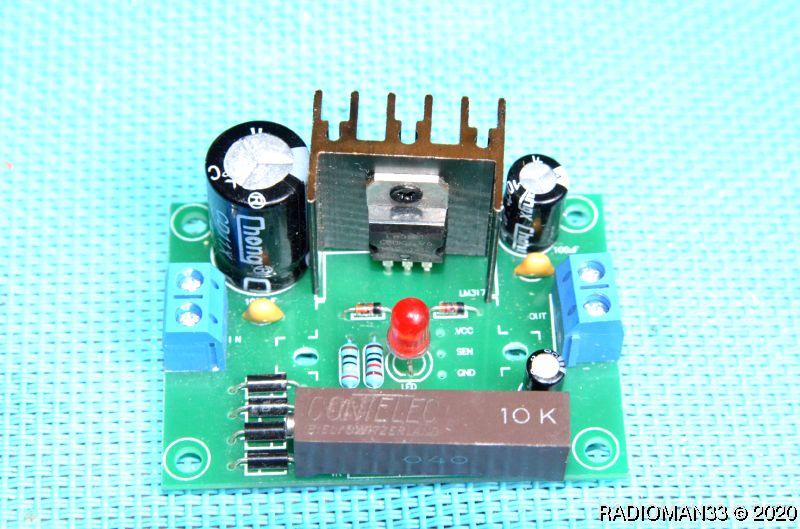

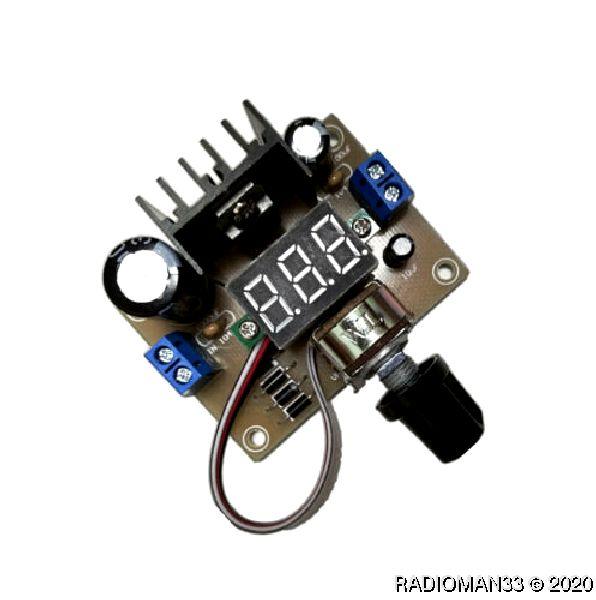

4- un petit module d'alimentation régulée:

S l500

Je l'ai reçu tout monté (pour moins de 2,00€) et j'ai enlevé le voltmètre et le potentiomètre (remplacé par un ajustable de 10K).Dsc 364

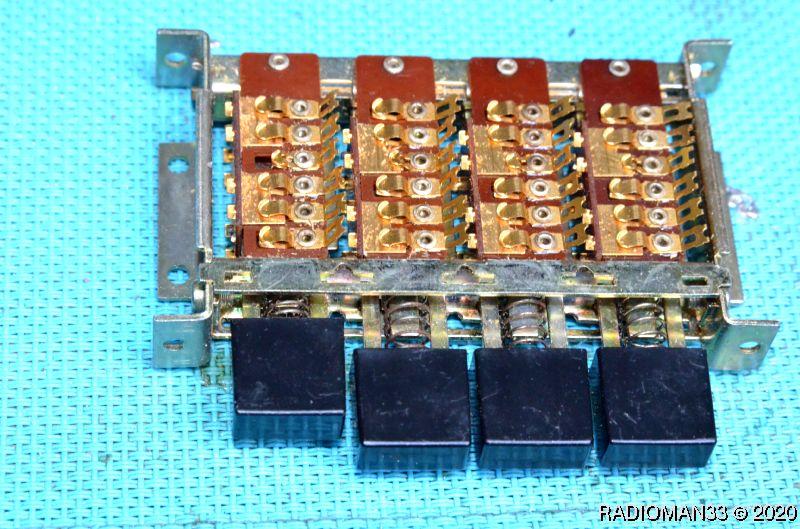

5- Le clavier à touches:

Lui, je l'avais en stock et il sera bien pratique:Dsc 363

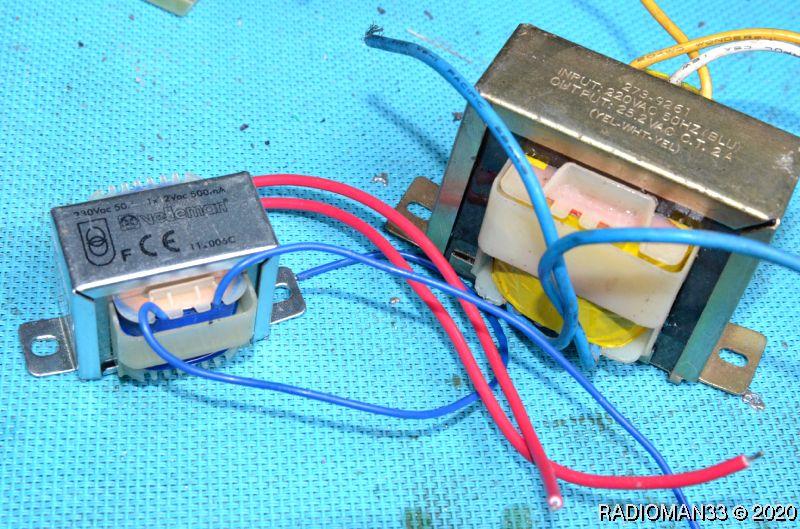

6- les deux transformateurs:

un de 2 x 12v

un de 12vDsc 365

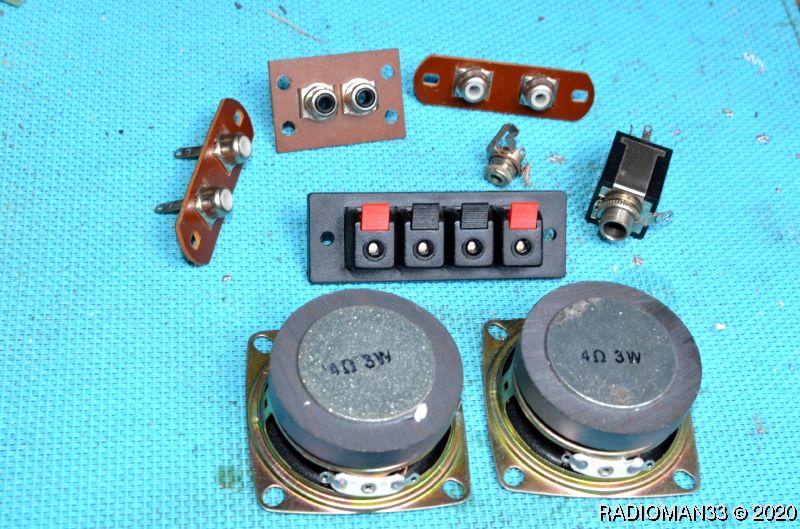

7- Enfin il y a aussi quelques éléments complémentaires:

une paire de haut-parleurs, des prises, des commutateurs...etcDsc 366

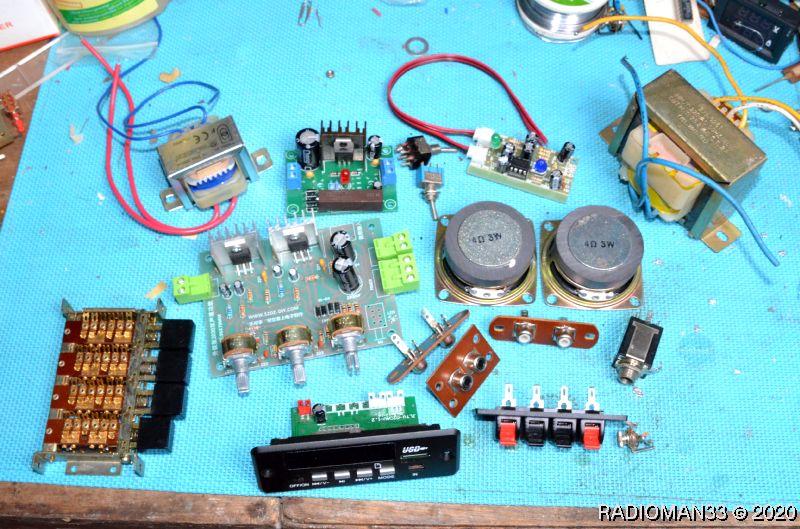

tout cela va se monter à la fois sur la face avant et dans le boitier!

Dsc 367

J'ai donc étudié un projet de facade afin d'avoir à disposition un ensemble pratique et facile d'emploi:

Ampli de controle clavier6tag

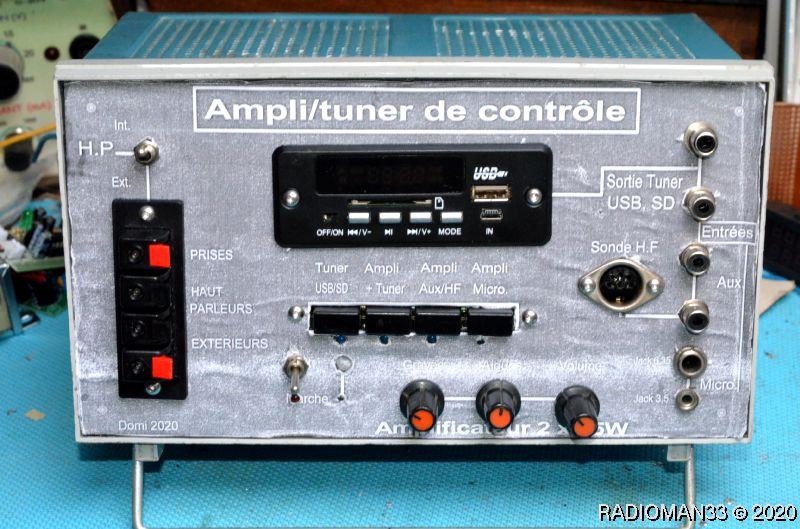

On va monter tous les éléments sur la façade:

Dsc 368

Quelques remarques:

A droite toutes les prises d'entrée et de sortie...

Une prise "Din" branchée sur l'entrée "AUX" permettra de connecter une sonde détectrice H.F qui sera réalisée par la suite.

L'entrée "Micro" se fait sur une prise Jack 6,35 et 3,5mm

A gauche le bornier permet d'envoyer les deux sorties de l'ampli sur des enceintes extérieures

Enfin, au centre le clavier permet les fonctions suivante:

- tuner seul

- tuner+ampli

- ampli entrée "Aux"

- ampli entrée "Micro".

Absolument toutes les prises sont ramenées sur la façade ce qui permet éventuellement d'encastrer l'appareil.

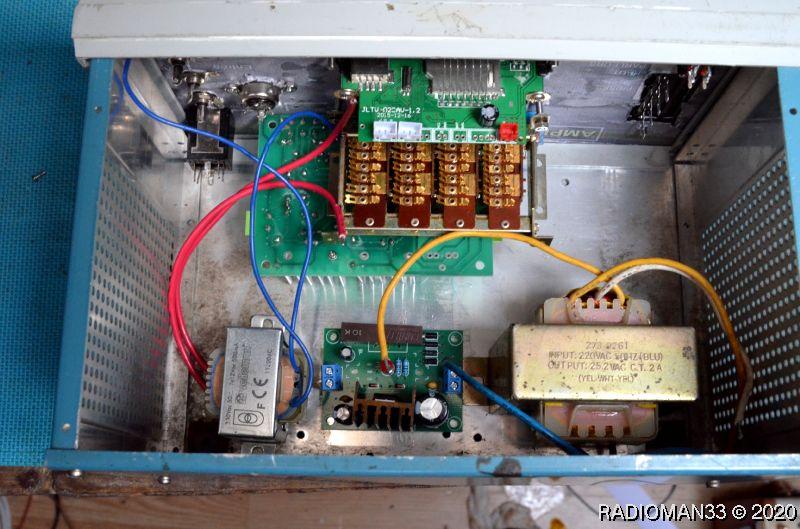

A l'intérieur, malgré la taille du coffret les composants ont juste trouvé leur place;Dsc 369

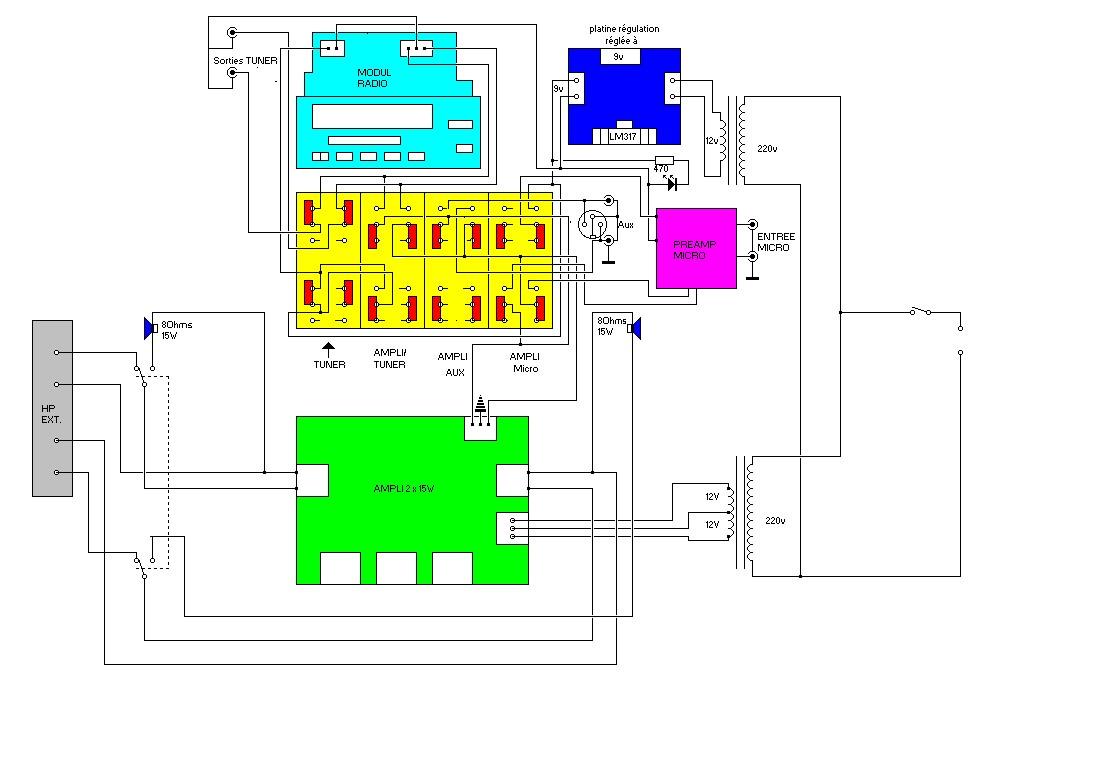

Il faut maintenant élaborer un schéma,  à priori complexe, mais dont le câblage progressif devrait permettre une réalisation sans erreur:Ampli de test02

Click pour agrandir le schéma

Le plus délicat restant le câblage du commutateur à touches!

A suivre...
