Les VOLT-AMPEREMETRES CHINOIS

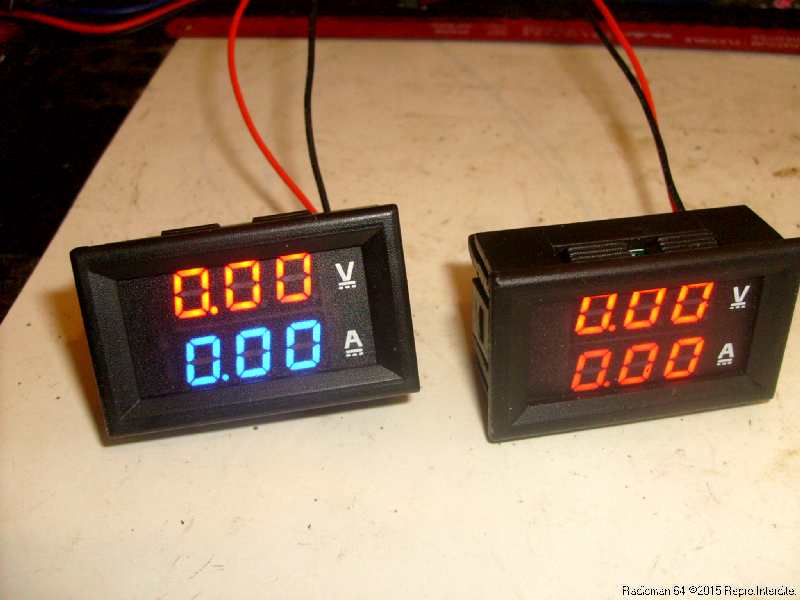

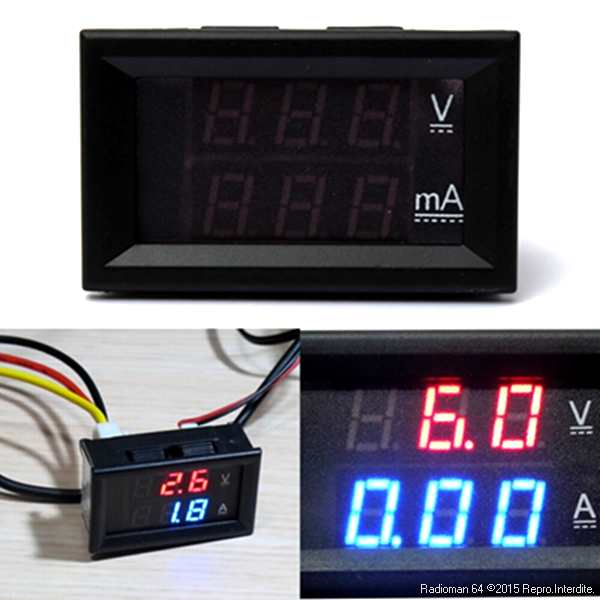

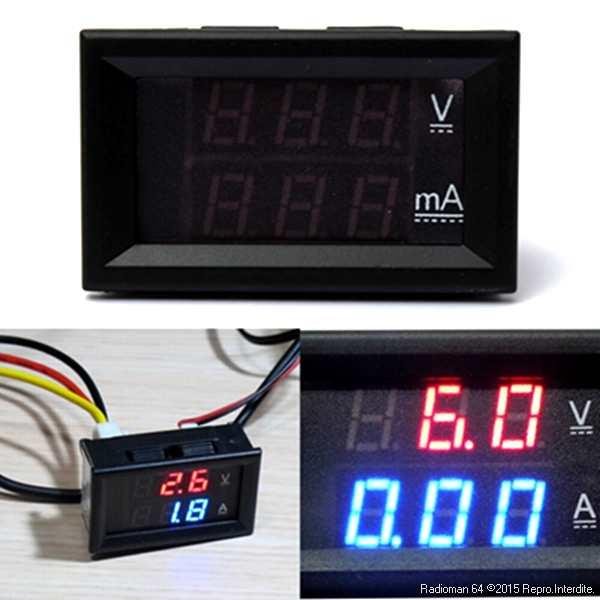

Cela fait plusieurs fois que j'utilise ces petits appareils venus tout droit de Chine:

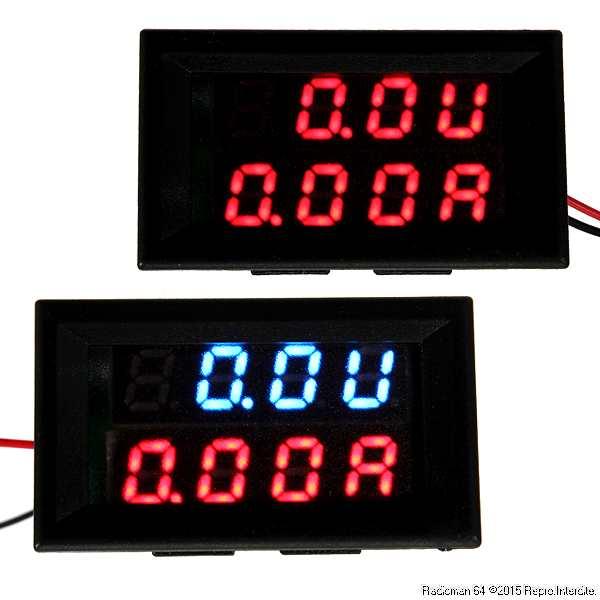

Leur prix est dérisoire: 3,18€ pour le modèle bicolore et 2,99€ pour le modèle avec les deux afficheurs rouges.
La gamme de mesure pour ces deux modèles: 0-100V 0-10A...On va voir qu'il en existe beaucoup d'autres!

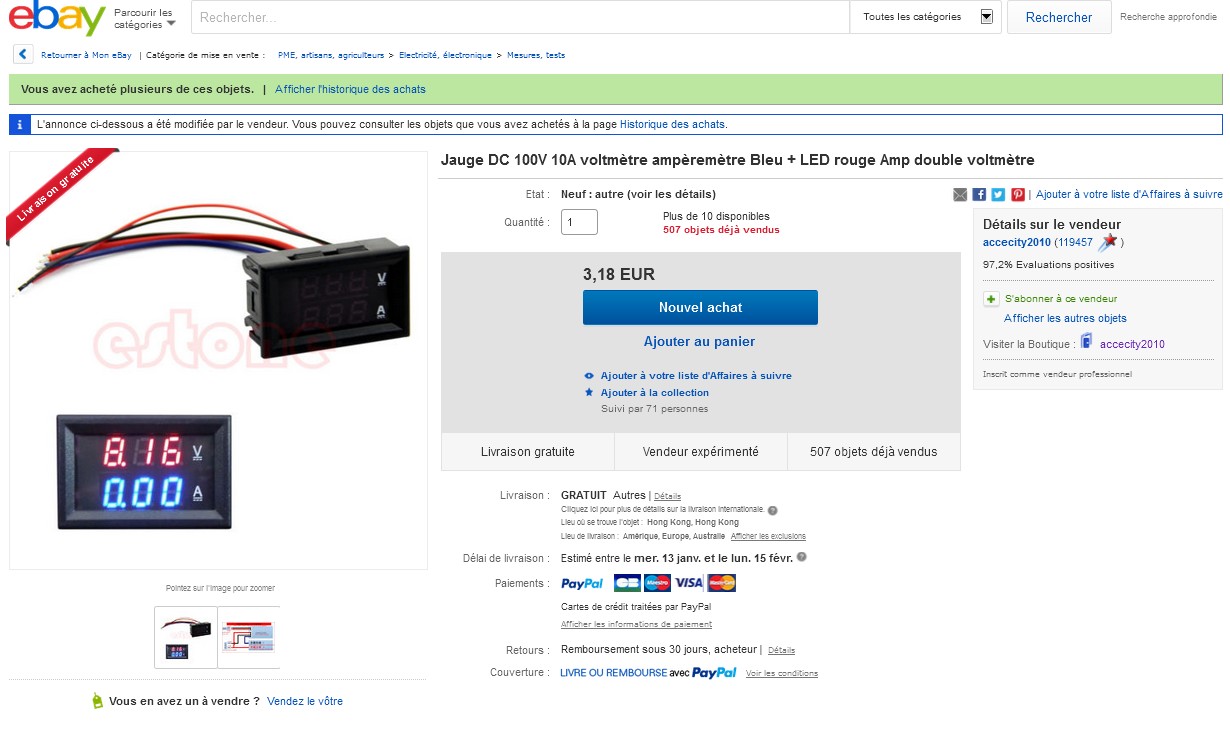

J'en ai acheté plusieurs fois chez ce vendeur:

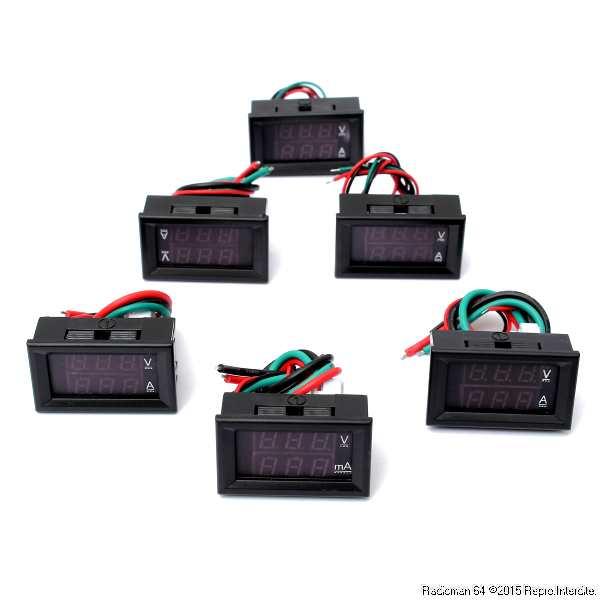

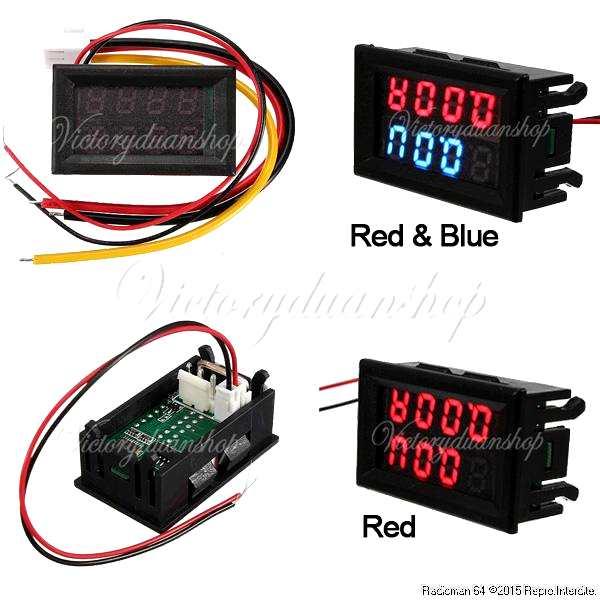

Si l'on recherche un peu, on va en trouver de très nombreux modèles plus ou moins différents:
Ceux là ont l'inscription V/A inscrite sur le coté droit...

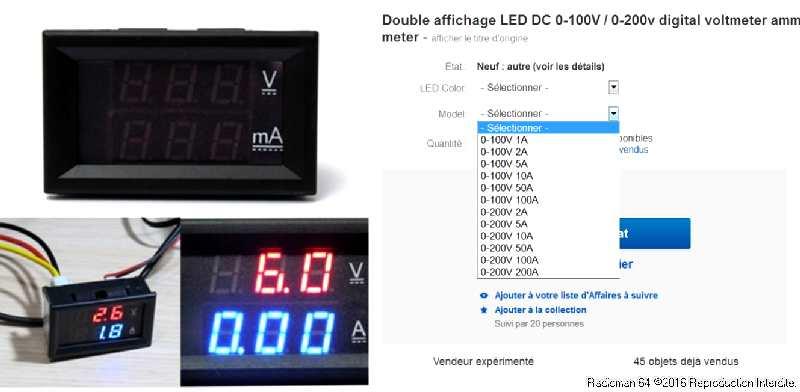

Sur ceux là on se sert d'un 4è digit pour marquer "V/A" ...
Il ya de nombreuses variantes: certains vont jusqu'à 30v, d'autres 100v ou 200v
Coté intensité: la mesure peux varier de quelques centaines de mA à plus de 100A avec un shunt interne ou externe.

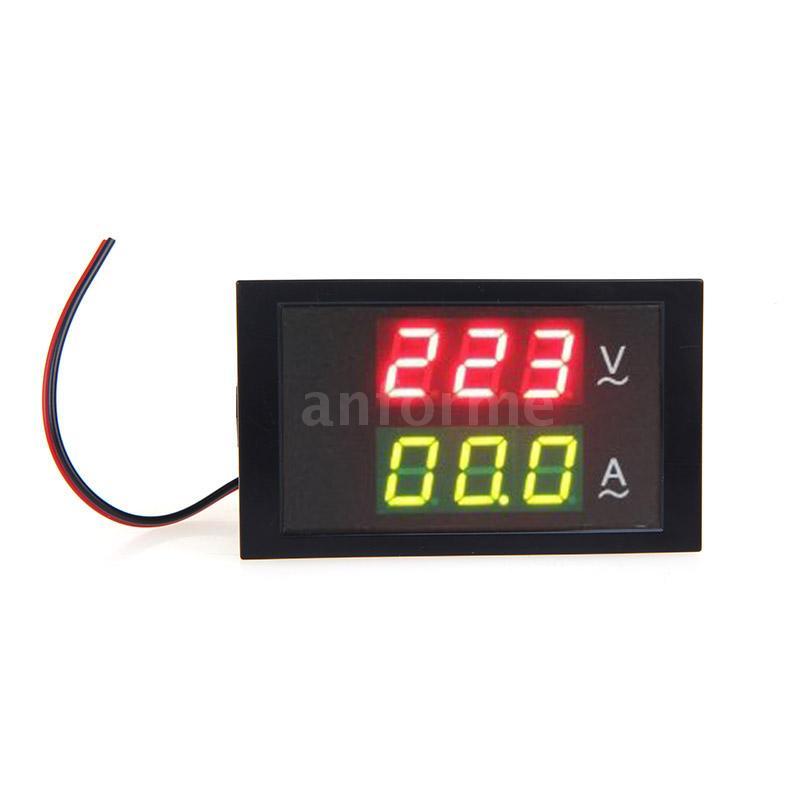

Parmi les nombreux modèles proposés on en trouve aussi qui fonctionnent directement sur le courant alternatif 220v:
Ces modules sont très intéressant pour la construction d'un tableau de branchement car on visualise aussi l'intensité consommée par les appareils branchés dessus.
Leur branchement est un peu différent comme on va le voir plus loin!

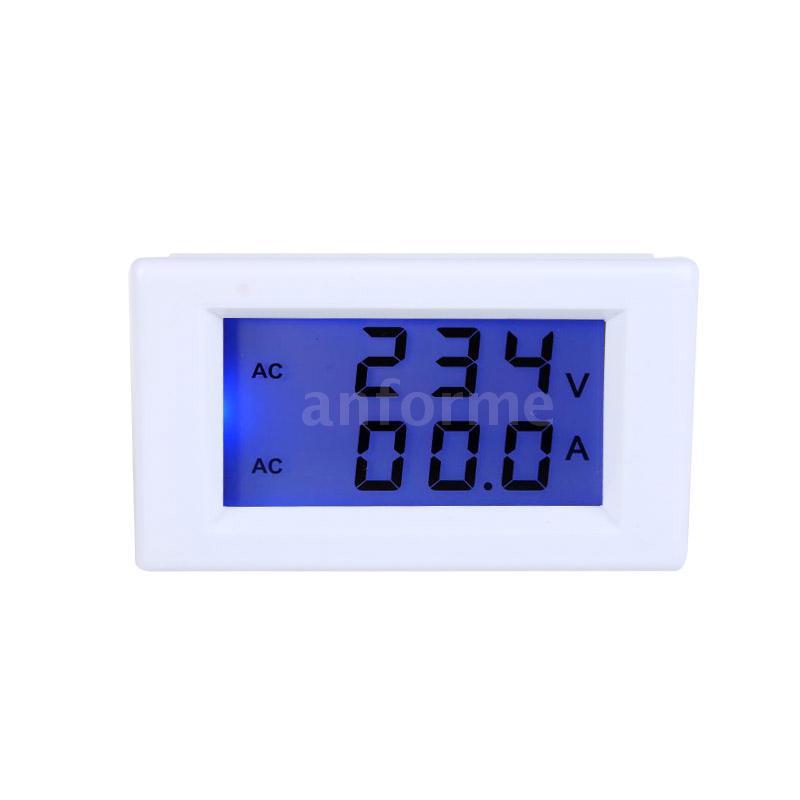

Ils existent aussi en version LCD:
La gamme de produits est très large et chacun va l'adapter à ses besoins!
Pour l'instant on va en rester à ceux pour courant continu.

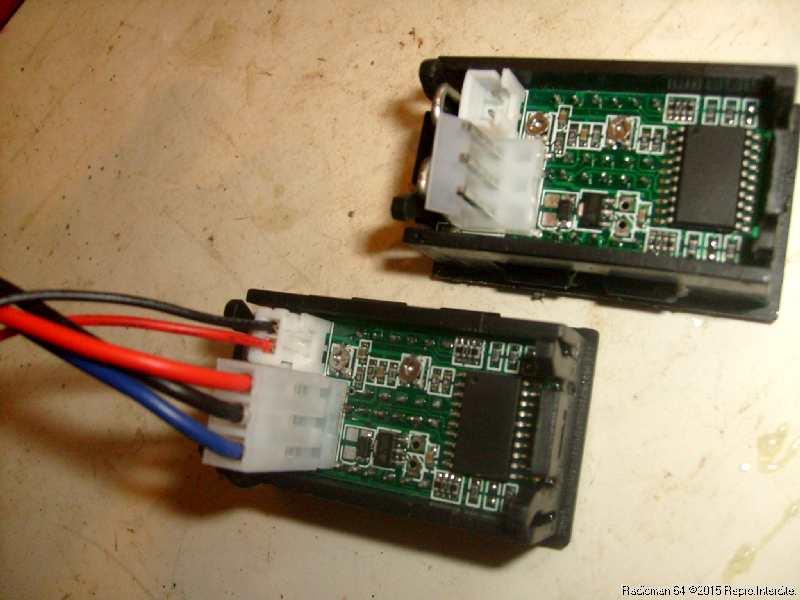

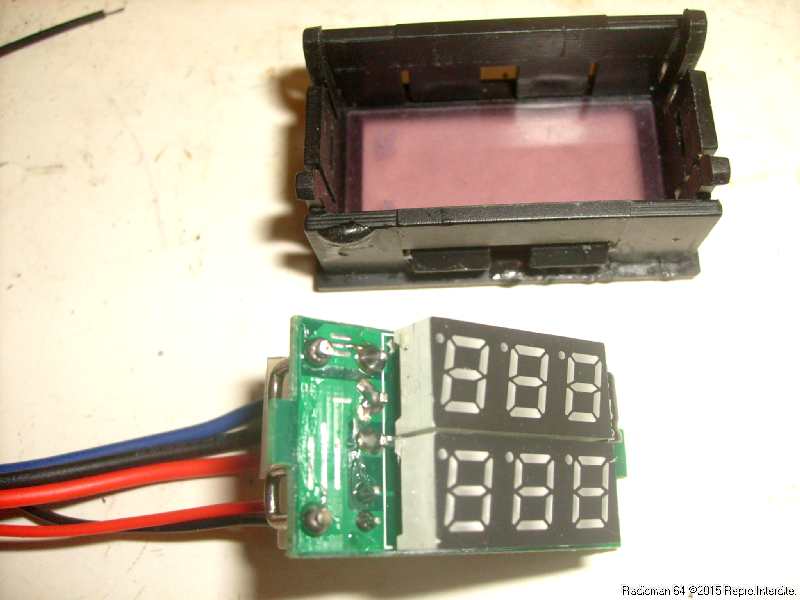

Je me suis amusé à en démonter plusieurs:

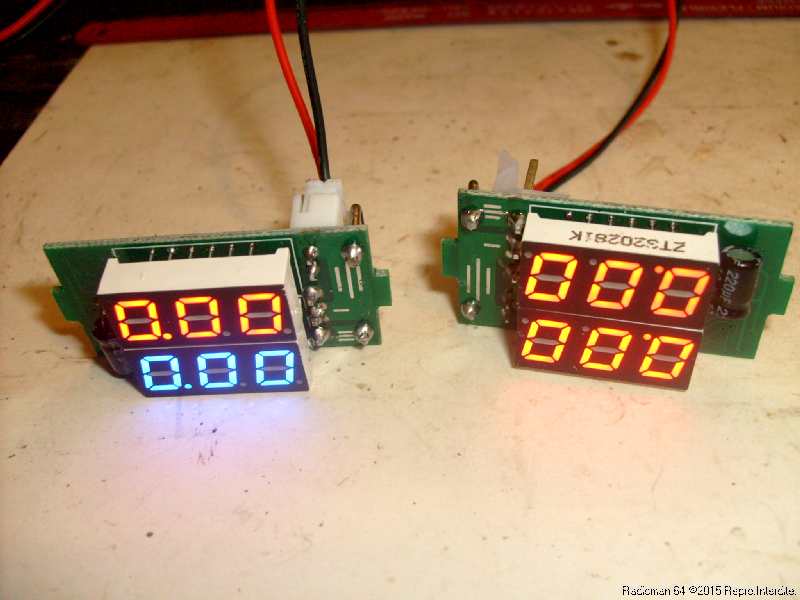

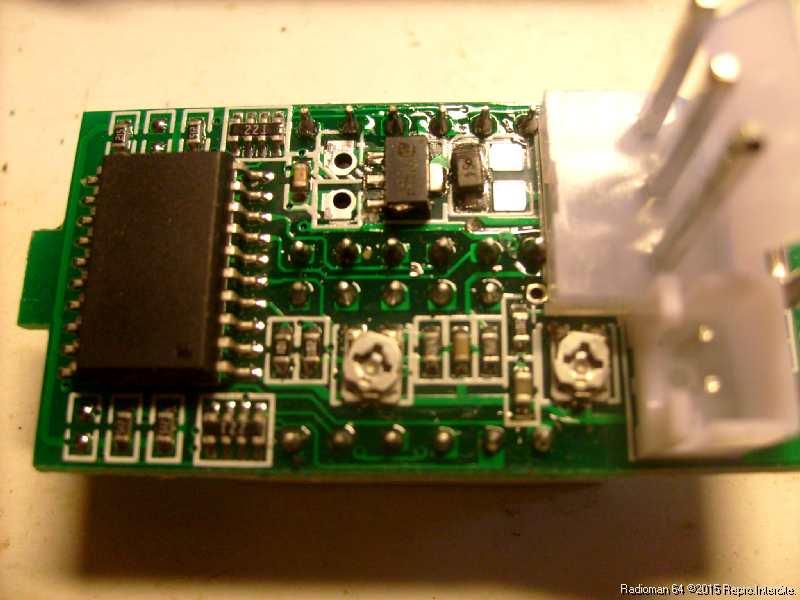

Voila le circuit interne : Une grosse "puce" dont les références sont effacées, et il y en a une autre plus petite du coté afficheur!
On voit deux petites résistances ajustables (réglées en usine) : On va y revenir plus loin!

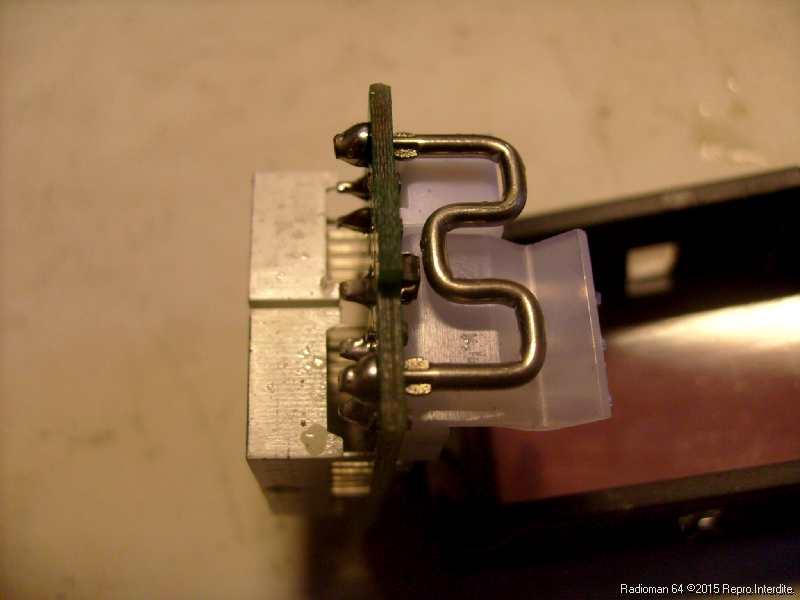

Le modèle que j'ai démonté va jusqu'à 10Ampères et on aperçoit clairement un gros fil replié qui sert de "shunt" de mesure!
Les pièces en plastique blanc étant les deux connecteurs de branchement.

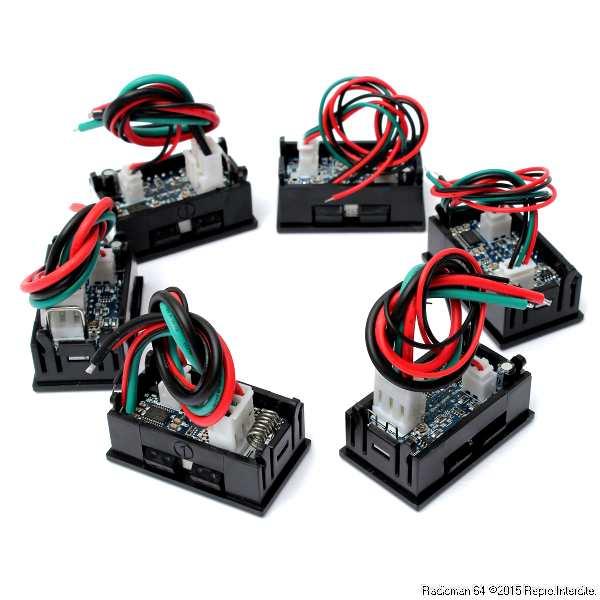

En général ces appareils utilisent deux prises séparées pour leur branchement :
Un connecteur avec un fil fin noir/rouge pour l'alimentation du circuit électronique.
Un connecteur à trois fils (plus gros) dont les couleurs varient d'un modèle à l'autre pour brancher la partie "mesure".

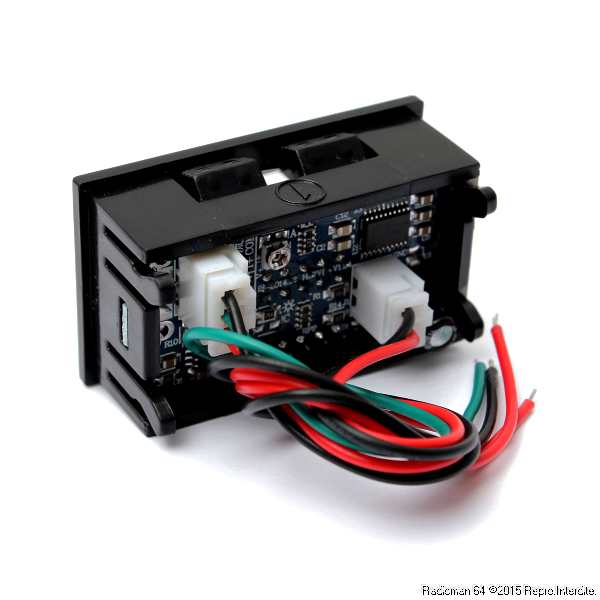

Sur ce second modèle le fil bleu est devenu "vert" et les deux connecteurs sont plus écartés.
Enfin sur celui-là on aperçois un fil jaune à la place du fil bleu ou vert et ils sont placés perpendiculairement.
Il faut donc faire très attention au branchement de l'appareil!
Tout d'abord l'alimentation du circuit électronique:
ELLE DOIT ETRE INDEPENDANTE DES AUTRES CIRCUITS ET COMPRISE ENTRE 4VOLTS ET 30VOLTS (Consommation env.30mA)
On vérifiera qu'il n'y ai AUCUN point commun avec les masses et le circuit sera isolé et positionné à part:

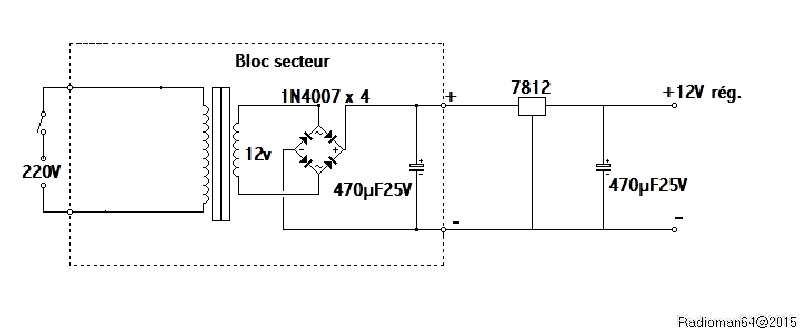

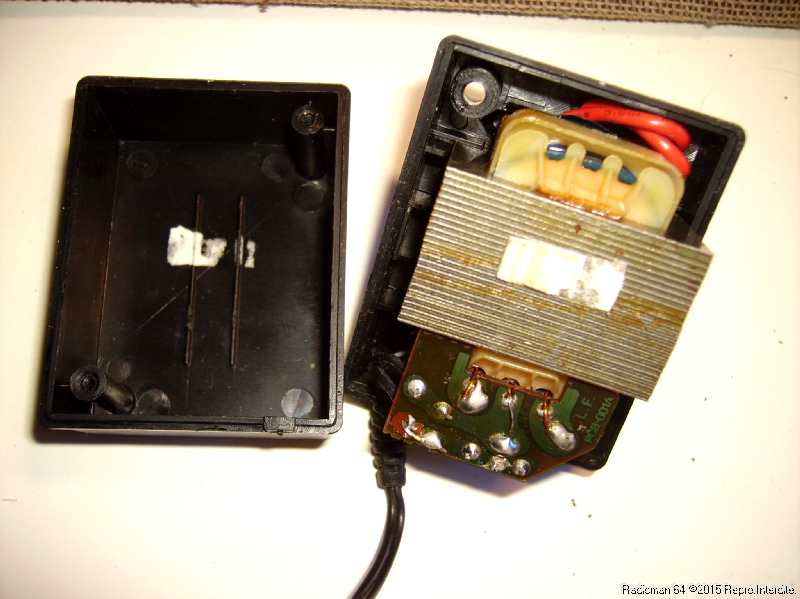

J'utilise couramment pour ce genre d'alimentation des petits "blocs secteur" genre chargeur de téléphone car l'intensité demandée est très faible!
Il sera prudent de compléter le montage par l'ajout d'un petit régulateur de 8 ou 12 volts:
Attention: si on utilise plusieurs modules d'affichage sur la même maquette il faudra prévoir autant d'alimentations indépendantes que de modules:

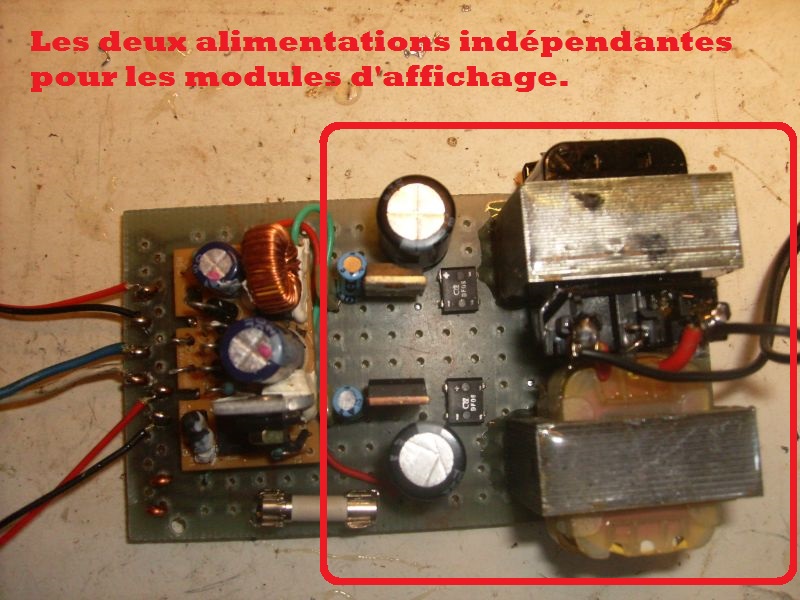

Exemple ici sur mon alim variable restaurée récemment:
Ces précautions étant prises, on va ensuite insérer l'appareil dans le circuit électronique de notre montage:

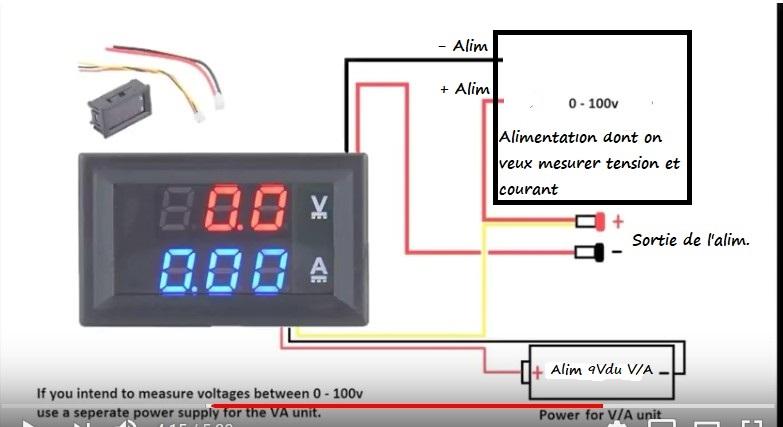

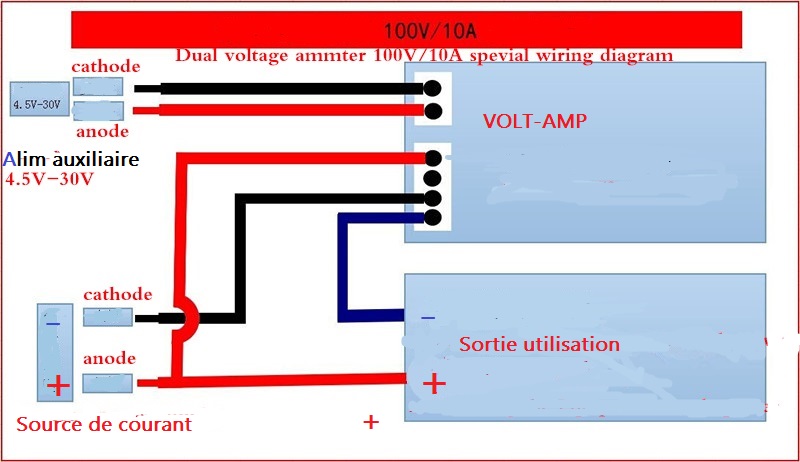

Voila le schéma de montage le plus courant qui est proposé:
L'alimentation du module est bien séparée.
L'appareil s'intercale entre la source de courant à mesurer et la sortie utilisation de notre maquette, on remarque deux choses:
1- Le positif est commun
2- Pour la mesure d'intensité le courant arrive sur le module par le fil noir et ressort par le fil bleu (qui peut être d'une autre couleur comme on l'a vu précedemment).

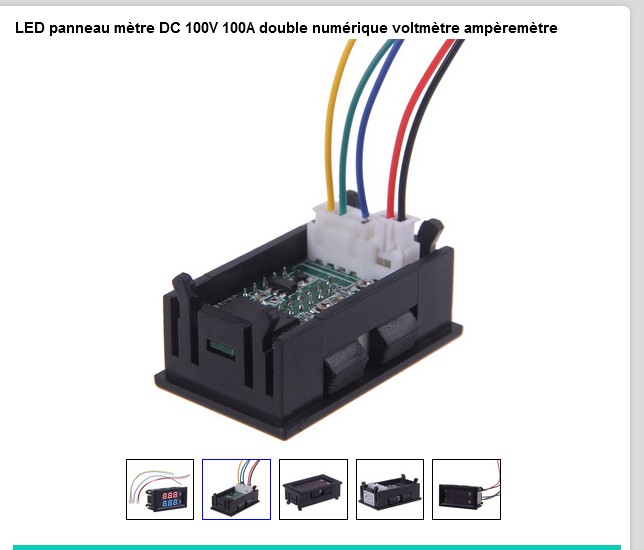

j'en ai trouvé un autre modèle où les couleurs de fils sont assez fantaisistes:
Ici le bornier alimentation (petits fils) est bien rouge/noir, mais le bornier "mesure" (gros fils) se branche de la manière suivante:
Bleu: positif mesure
Vert: entrée mesure courant
Jaune: sortie mesure courant.

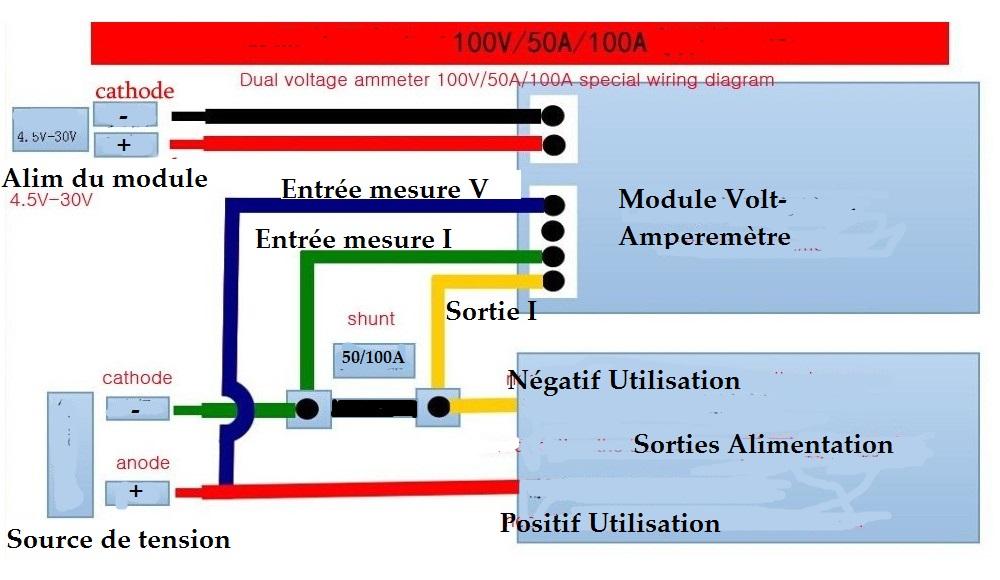

Et si on utilise un "shunt" externe le schéma de câblage deviens celui-ci:
Mise à jour 2018:

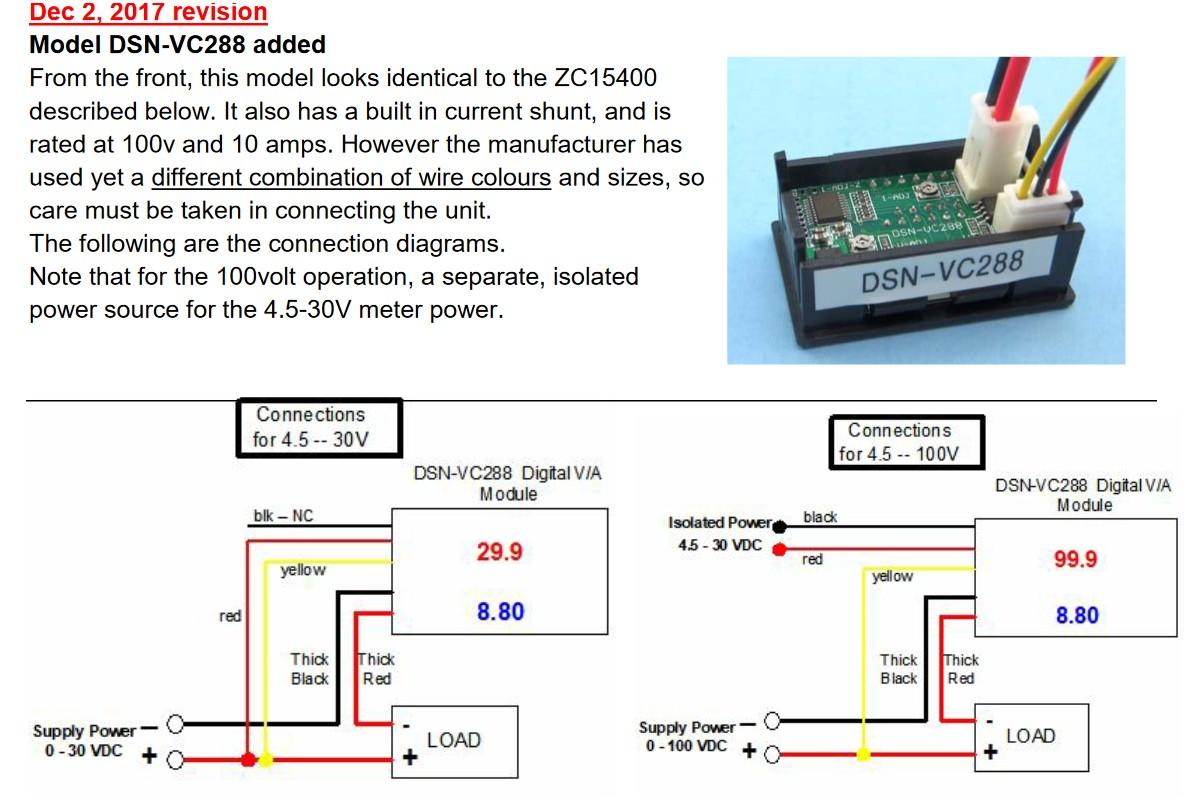

Il y a aussi ce module que l'on trouve de plus en plus chez les vendeurs chinois...Avec bien sur un nouveau branchement:
Comme on peux le voir si on se contente d'une gamme de mesure réduite (4 - 30V) pas besoin d'alim extérieure!
Mais pour pouvoir en exploiter toute la gamme il faut prévoir une petite alim indépendante d'environ 9 à 12V
J'ai simplifié et francisé le câblage:
On suivra donc les indications données par le fabricant afin de ne pas faire d'erreur: aucune standardisation n'existe dans ce domaine.
Réglages

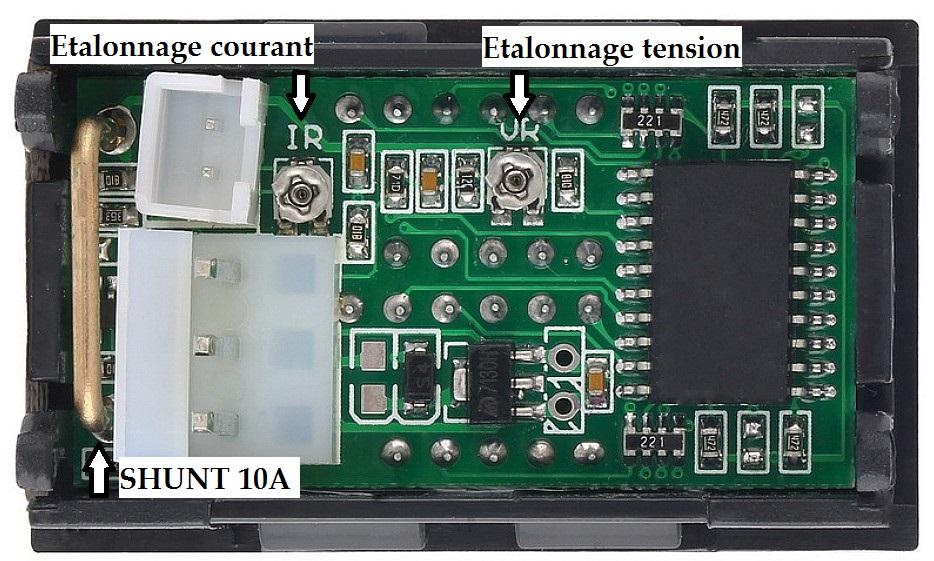

Si vous constatez une erreur d'affichage il est possible de retoucher l'étalonnage du module.
Pour cela il faut disposer d'un voltmètre et d'un ampèremètre de précision:
le voltmètre sera branché en parallèlle et l'ampèremètre en série avec les fils du module.
Voici les 2 réglages:
Enfin pour terminer voici les caractéristiques "constructeur" de ces modules pour courant continu:
Caractéristiques :
Affichage: couleur rouge ou bicolore rouge/bleu
Tension d’alimentation du module: DC 4.5 ~ 30V
Gamme de mesures tension continue : 0 ~ 100V
Résolution minimum (V): 0.1V
Vitesse de rafraichissement: ≥500ms /s
Précision de mesure: 1% (± 1 digit)
Résolution minimum (A): 0.01A
Consommation : <20mA
Mesure d’intensité: 10A (Mesure directe: shunt intégré)
Température de fonctionnement: -10 to 65° C
Humidité: 10 to 80%
Découpe d’encastrement: Approx. 4.6 x 2.6cm
Dimensions: Approx. 4.8 x 2.9 x 2.2cm
Pour terminer, une chose importante à retenir lors du branchement:
Il existe un négatif commun entre la partie voltmètre et ampèremètre!
Par des moyens "électroniques" on peux résoudre le problème voir par exemple l'article de "CYROB Electronics" ici:
http://philippe.demerliac.free.fr/Articles/CP0074/CP0074.htm
Les deux fonctions seront ainsi électriquement séparées!

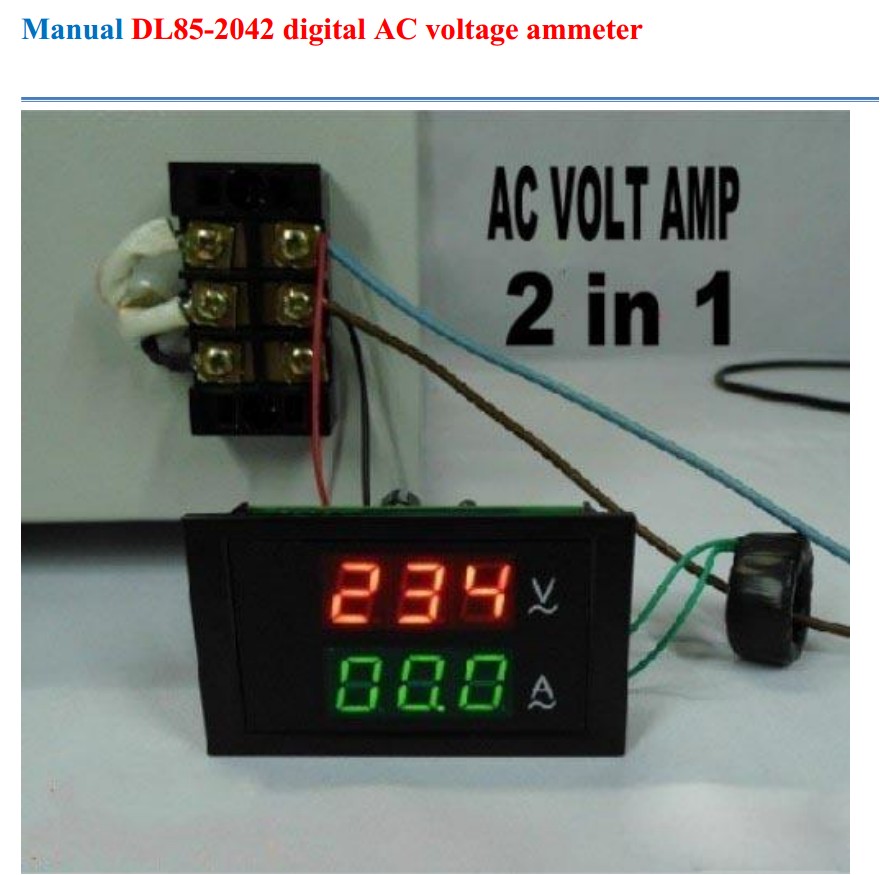

Les modules pour courant Alternatif
On a vu plus haut qu'il existait 2 versions principales:
Les modules a afficheur LCD et ceux à diodes LED.

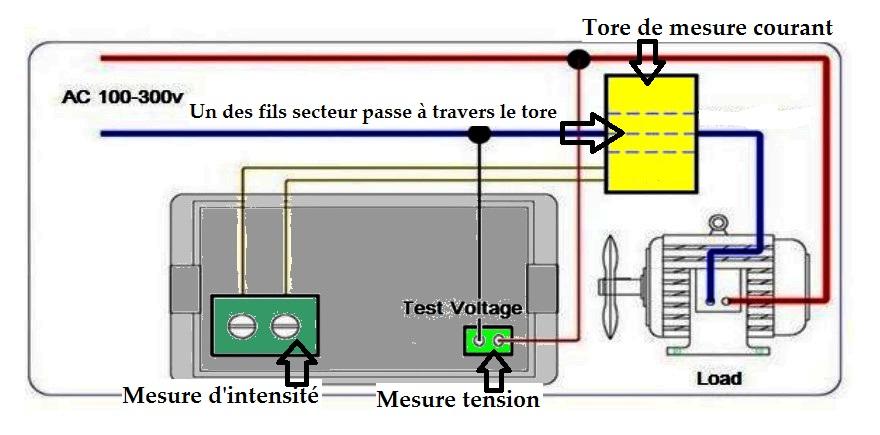

le branchement de ces appareils prévus pour le courant alternatif est un peu différent:

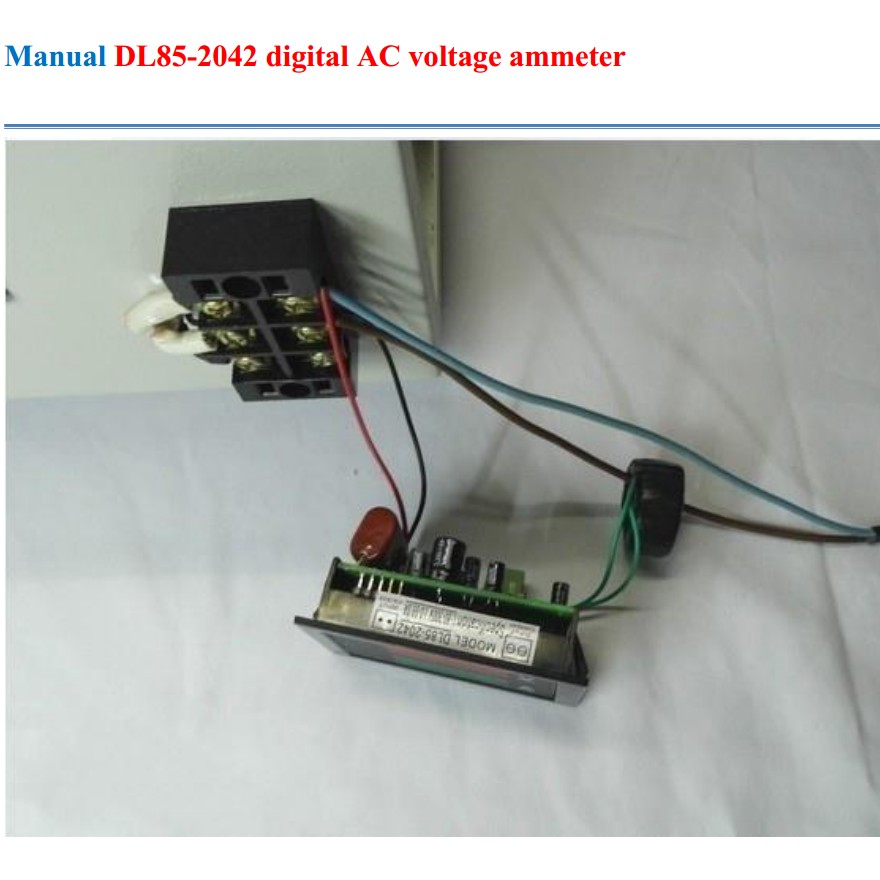

On vois ici l'arrière du circuit:
En jaune, un tore de mesure dans lequel passe un des fils du secteur dont on veux mesurer l'intensité.
Le tore de mesure est relié au circuit imprimé par deux fils verts au gros connecteur à gauche.
A noter que le tore peut aussi être implanté directement sur le circuit imprimé.
"Test Voltage" sont les 2 bornes de mesure de la tension (qui servent aussi à alimenter le module: elles sont reliées directement à l'arrivée secteur.
"LOAD" c'est la sortie utilisation.
L'alimentation du module se fait ici par la tension d'entrée à mesurer: c'est pour cela que le fabricant indique qu'il ne garanti pas le fonctionnement au dessous de 80V.
Cette valeur est très variable suivant les modules!

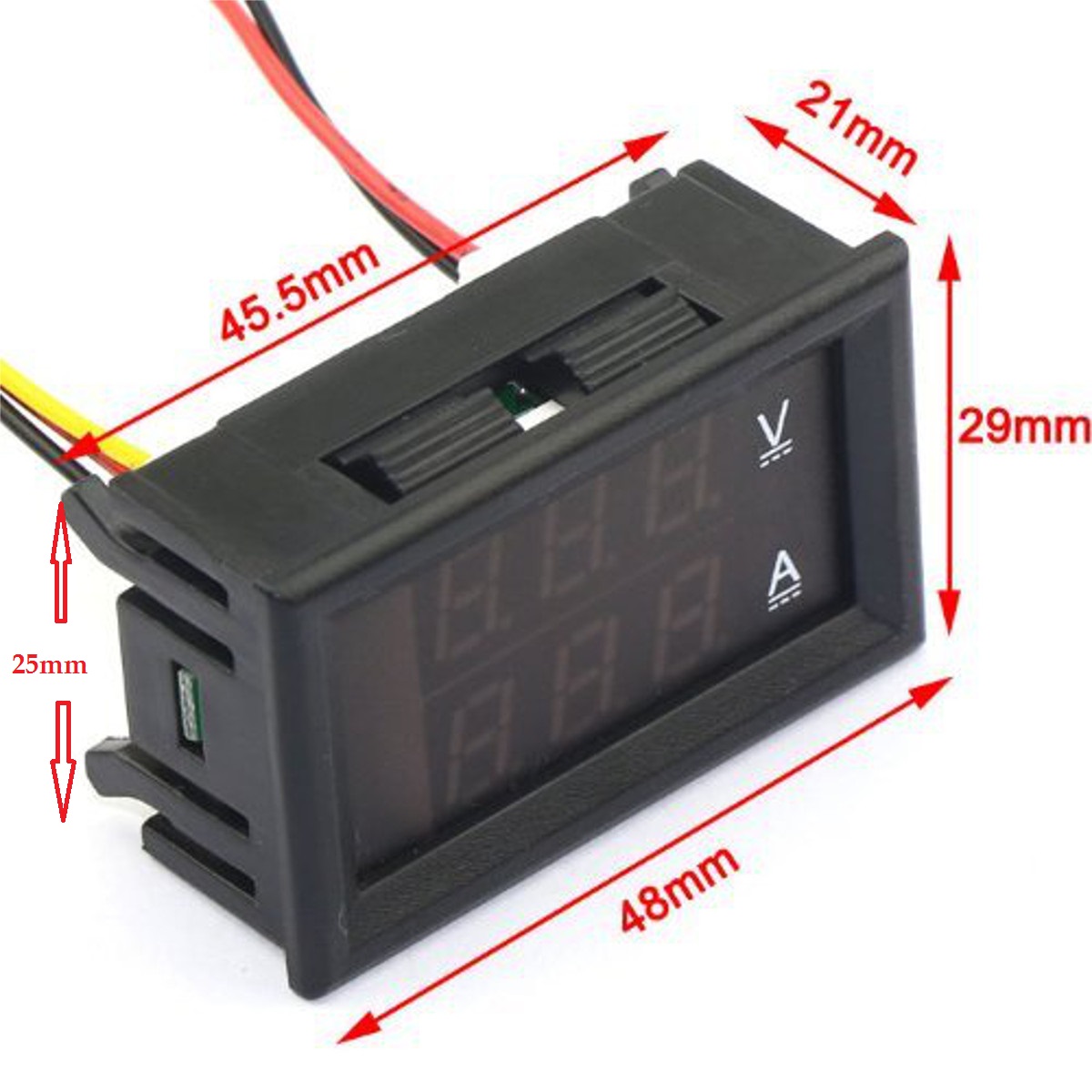

Ces appareils sont prévus pour être encastrés dans une façade:
Attention:
Les dimensions d'encastrement peuvent varier d'un modèle à l'autre :
On prendra bien les mesures avant de faire la découpe!
Cela fait plusieurs montages que je réalise avec ce genre de module et j'en suis très satisfait:
Une fois de plus les chinois nous étonnent par leurs "innovations"!
