INDICATEUR DE FUSIBLE HS

En parcourant quelques pages dédiées au montage d'une alimentation j'ai trouvé cette petite astuce!

Oh je n'ai rien inventé mais il est pratique de visualiser le fait qu'un fusible ait sauté...

Il y a deux cas de figure :

Le fusible est sur le secteur (ou en haute tension)

Le fusible est en basse tension.

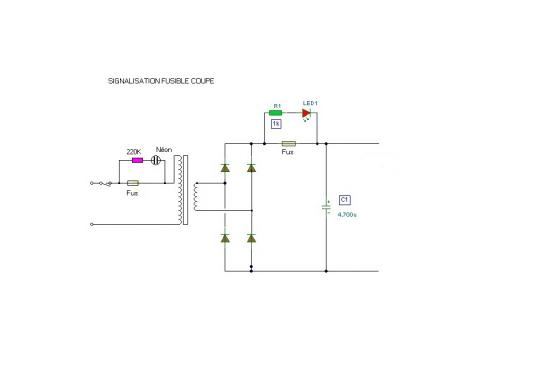

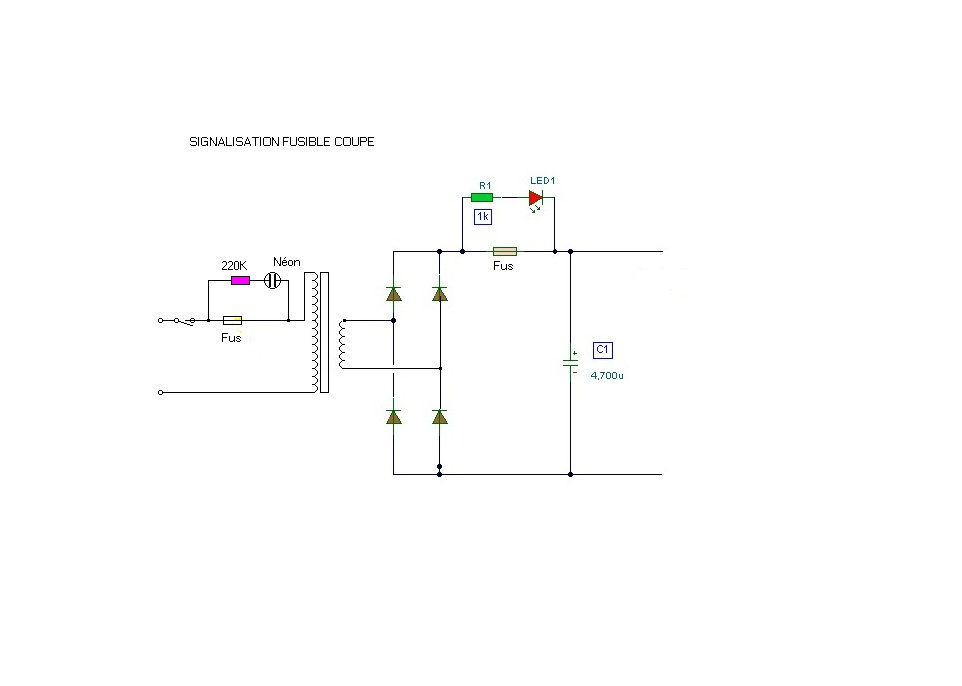

Les deux alternatives sont visualisées sur le schéma ci-dessous:

fuse.jpgSur le coté 220v on utilise un voyant NEON avec une résistance de protection (220K à 1M) ...

Sur le coté basse tension on va utiliser une diode LED avec une résistance de protection de 1K à 2,2K (suivant la tension de sortie).

En 12v =>  1Kohms : c'est parfait.

Le fusible est bon: rien ne s'allume

Le fusible est coupé: une infime partie du courant traverse le voyant et il s'allume...

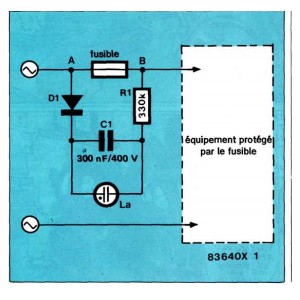

Dans le cas du 220V il est possible de faire clignoter la lampe au néon avec le montage suivant:


Difficile de faire plus simple!

Date de dernière mise à jour : 05/07/2021

Commentaires

  • Alexandre
    • 1. Alexandre Le 22/06/2021
    bonjour,

    par contre, si je ne me trompe pas, je vois un problème, si ce montage est dans un boitier métallique et qu'il y a un défaut à la masse (primaire transfo par ex) et pas de disjoncteur différentiel en amont, une fois le fusible "fondu", il y aura toujours potentiellement du 220V sur la partie métallique et quand on sait que dès 10mA est le seuil de contrôle musculaire. Et Veff ((sans tenir comte du condensateur) en mono alternance environ 170V, donc I = environ 0,515mA (sans défaut de la résistance :-) ). Bref je suggère ce montage uniquement dans les boitiers plastiques.
  • Manu
    • 2. Manu Le 19/10/2019
    Bonjour, et Bravo pour votre site et réalisations.

    Il me semble qu’il y a des voyants leds avec résistance intégrée et voir même diode pour protection de la polarité.

    Cldt
    MG
  • Cortial
    • 3. Cortial Le 28/04/2019
    bonsoir,
    je cherche aussi a faire un indicateur de fusible hs, quand le fusible est hs la led s'allume comme celui du lien, je cherche a savoir comment ça fonctionne merci pour votre aide !! cdt Daniel

    liens de l'indicateur fusible hs :
    https://www.banggood.com/DC12V24V32V-10Way-Car-Boat-Automotive-Blade-Fuse-Box-Block-Holder-LED-Warning-p-1139465.html?rmmds=search&cur_warehouse=CN
    • radio-man64
      • radio-man64Le 01/05/2019
      bjr, je ne connais pas ce produit mais je suppose qu'on utilise la tension présente au bornes du fusible pour allumer la Led (quelques milliampères)... cdlt domi
  • Mika
    • 4. Mika Le 03/02/2015
    Bonsoir,

    Je me pose une question quant à cet indicateur de fusible HS : sur le schéma du haut, si le fusible grille, la totalité du courant consommé par l'appareil alimenté va passer dans le couple résistance-Led qui, placés tels qui sont dans le schéma, se retrouvent à la place du fusible.

    N'y-a-t-il pas un risque de voir la résistance et la Led brûler ?

    Cordialement,

    Mika.
    • radio-man64
      • radio-man64Le 03/02/2015
      Bsoir, La résistance en série dans la diode LED limite le courant à une valeur acceptable par celle-ci ce qui provoque son allumage et rien d'autre... Cdlt Domi64
