ENCEINTES D'ATELIER

Depuis toujours, j'ai dans l'atelier une paire d'enceintes qui me servent à tester les appareils !

Au départ c'étaient des coffrets d'autoradio, puis des enceintes de chaine Hifi de bas de gamme…
Durant des années, j'ai changé les haut-parleurs de ces enceintes suite aux dommages que leur faisait subir les appareils branchés dessus !

Puis un jour, il y a bientôt 15 ans, j'ai décidé de changer tout ça et de me faire une paire d'enceintes correctes (plutôt orientées sonos) qui encaissent un peu de puissance (50 watts RMS minimum) et qui seront équipées d'un système de protection pour les haut-parleurs.

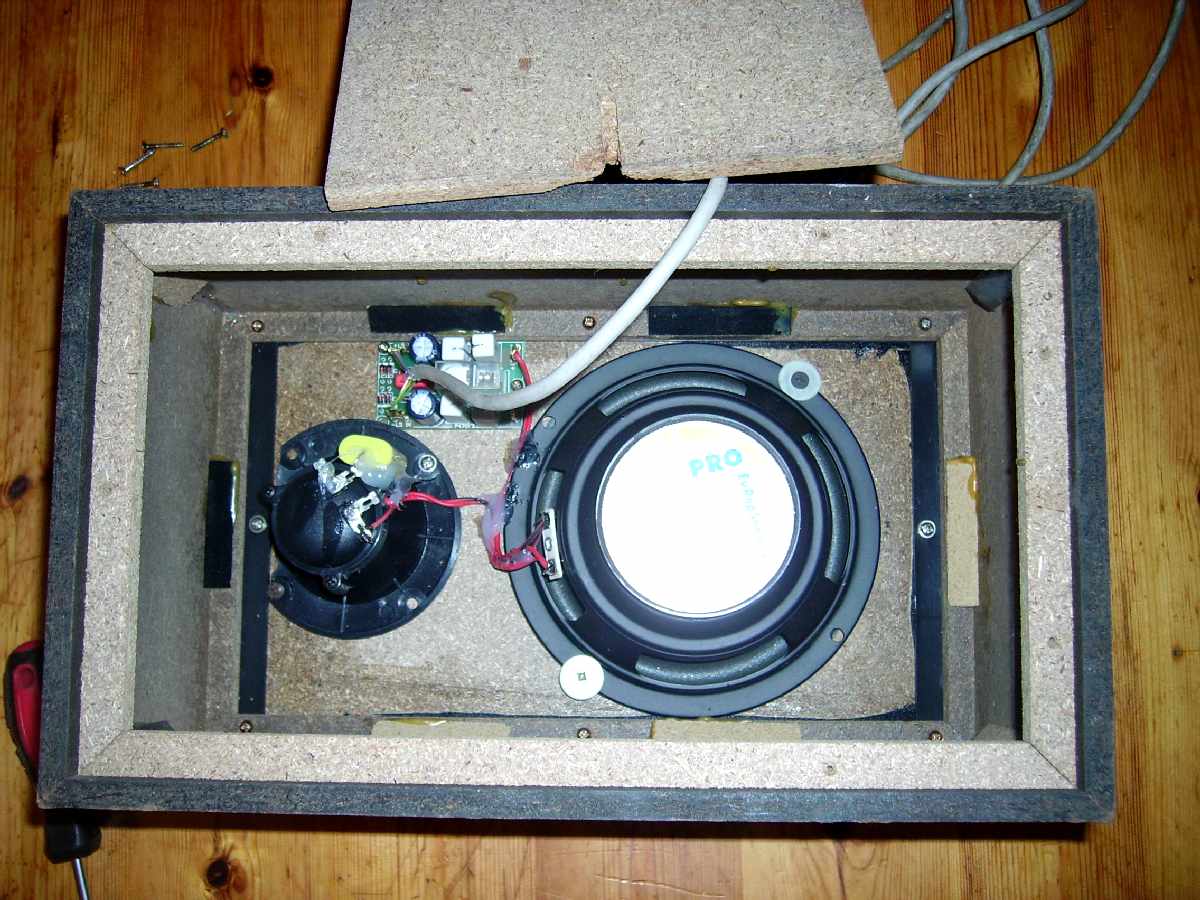

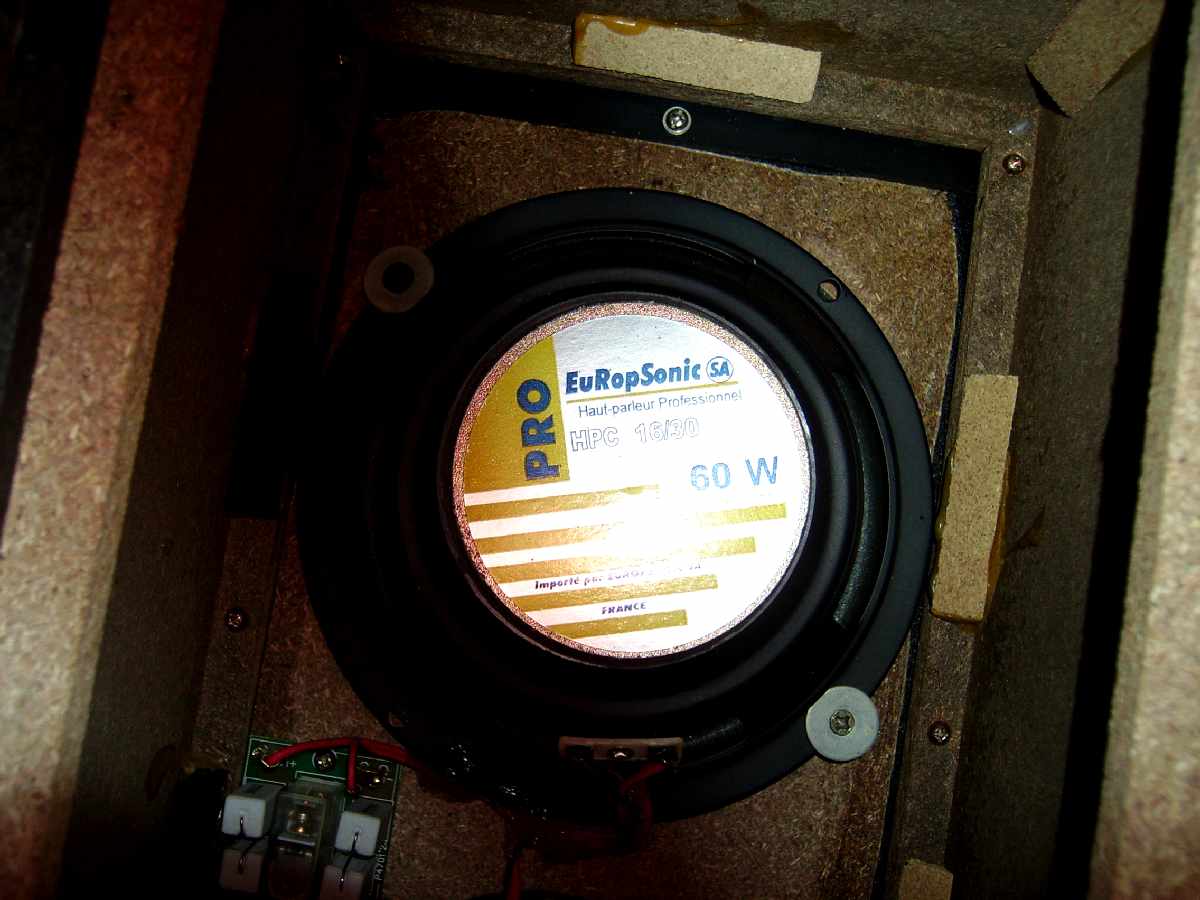

J'ai donc "vidé" les 2 caisses d'enceintes et j'y ai mis 2 boomers Europsonic qui encaissent 60 w RMS de puissance !  2 tweeters piézo-électriques Motorola (puissance admissible 150w) branchés en // à travers un condensateur papier de quelques microfarads assurent la partie "AIGUËS".

Entre les haut-parleurs et le câble de sortie, j'ai intercalé un circuit de protection :
A l'époque j'avais trouvé un kit (je crois) de chez Vellemann ou Josty kit???

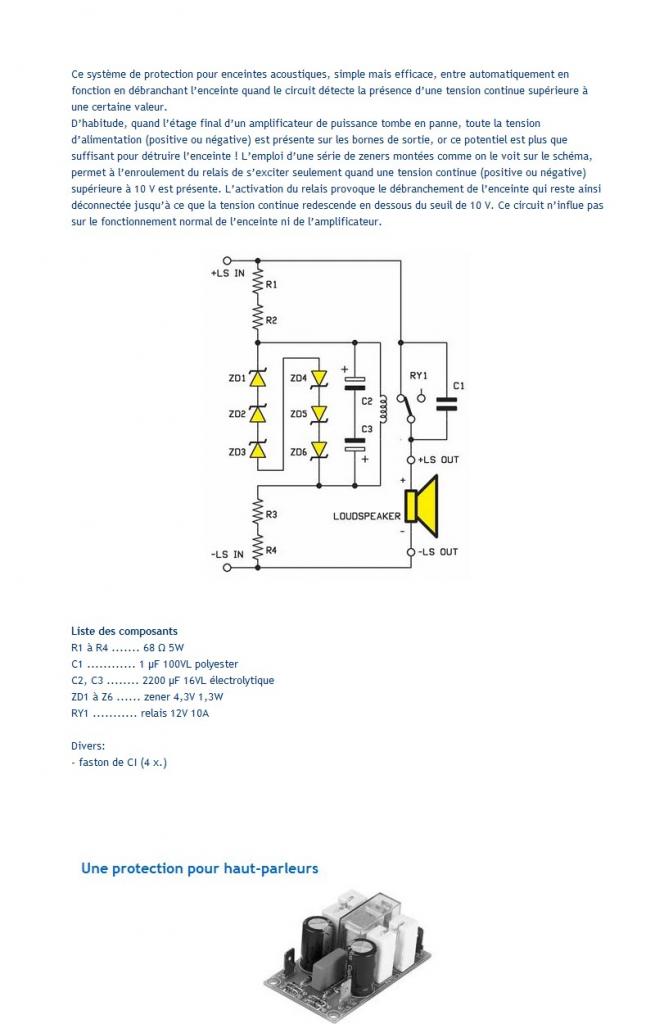

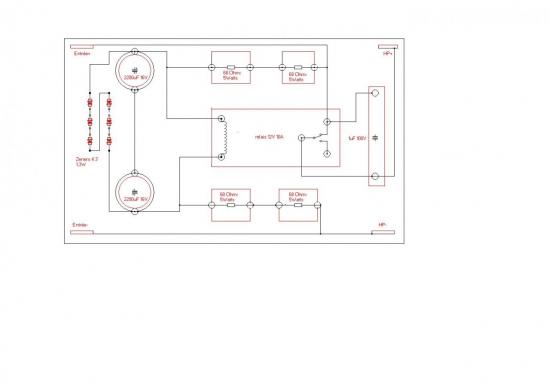

Le schéma était celui-ci :


Vous trouverez ce document en plus grand dans la rubrique "téléchargements" du site !

Chaque circuit de protection est intégré dans l'enceinte, car il est totalement passif et autoalimenté.

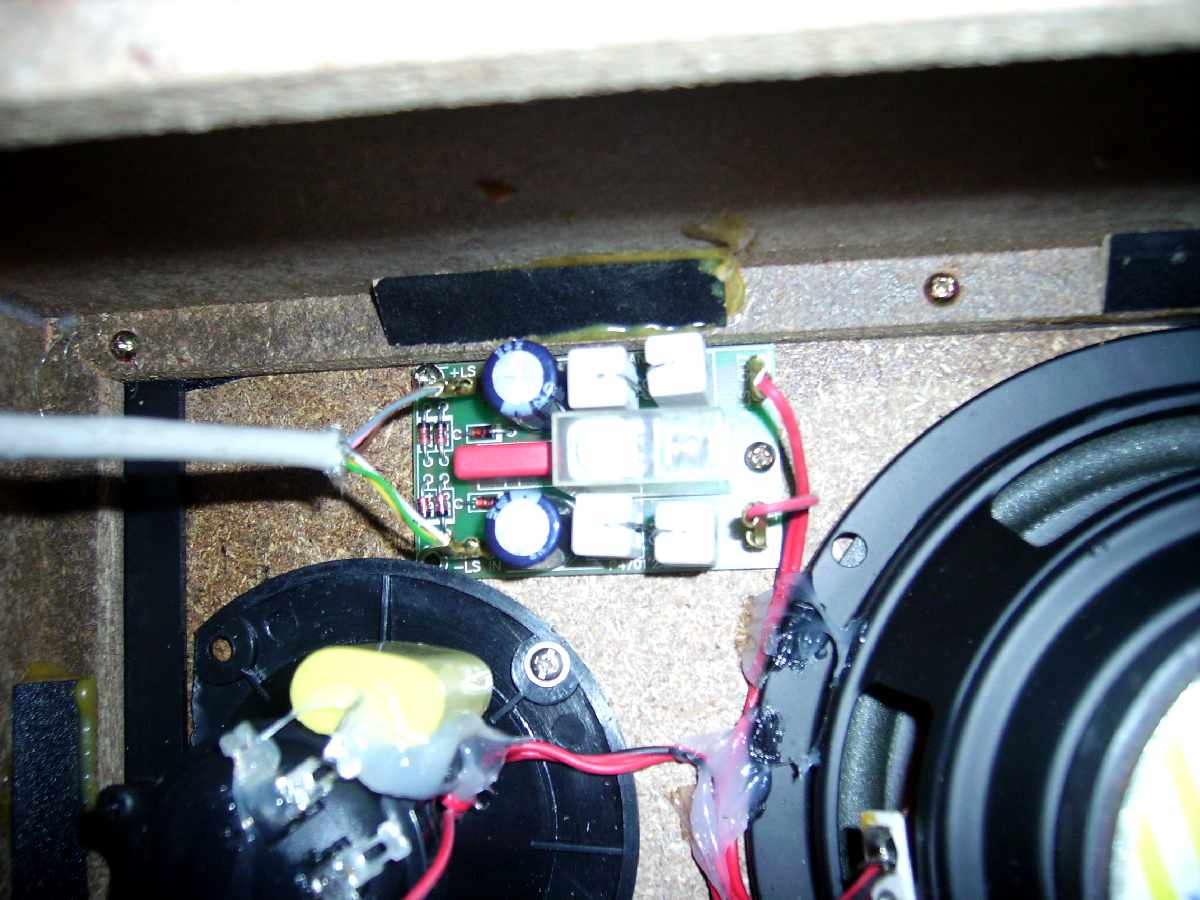

Pour éviter toute vibration, les fils sont collés à la colle "à chaud", y compris le condensateur sur le tweeter !.

Entre le couvercle et les haut-parleurs, il y a une plaque de laine de verre (non photographiée) ...

Le résultat permet d'avoir un son correct : les premiers tests sur des amplis HIFI donnent de très bons résultats !

La protection n'intervient qu'en cas de défaut sur l'ampli :

Ce dispositif coupe le haut-parleur en cas de présence de tension continue ou de puissance excessive !

Depuis bientôt 15 ans qu'il est monté à demeure dans chacune de mes enceintes d'atelier, je n'ai plus jamais changé un haut-parleur !

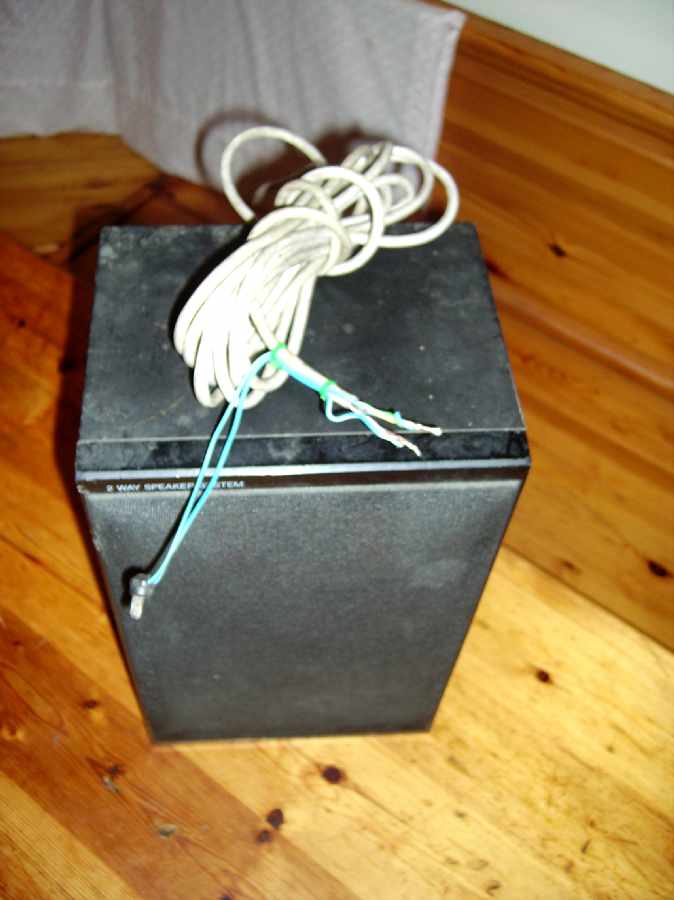

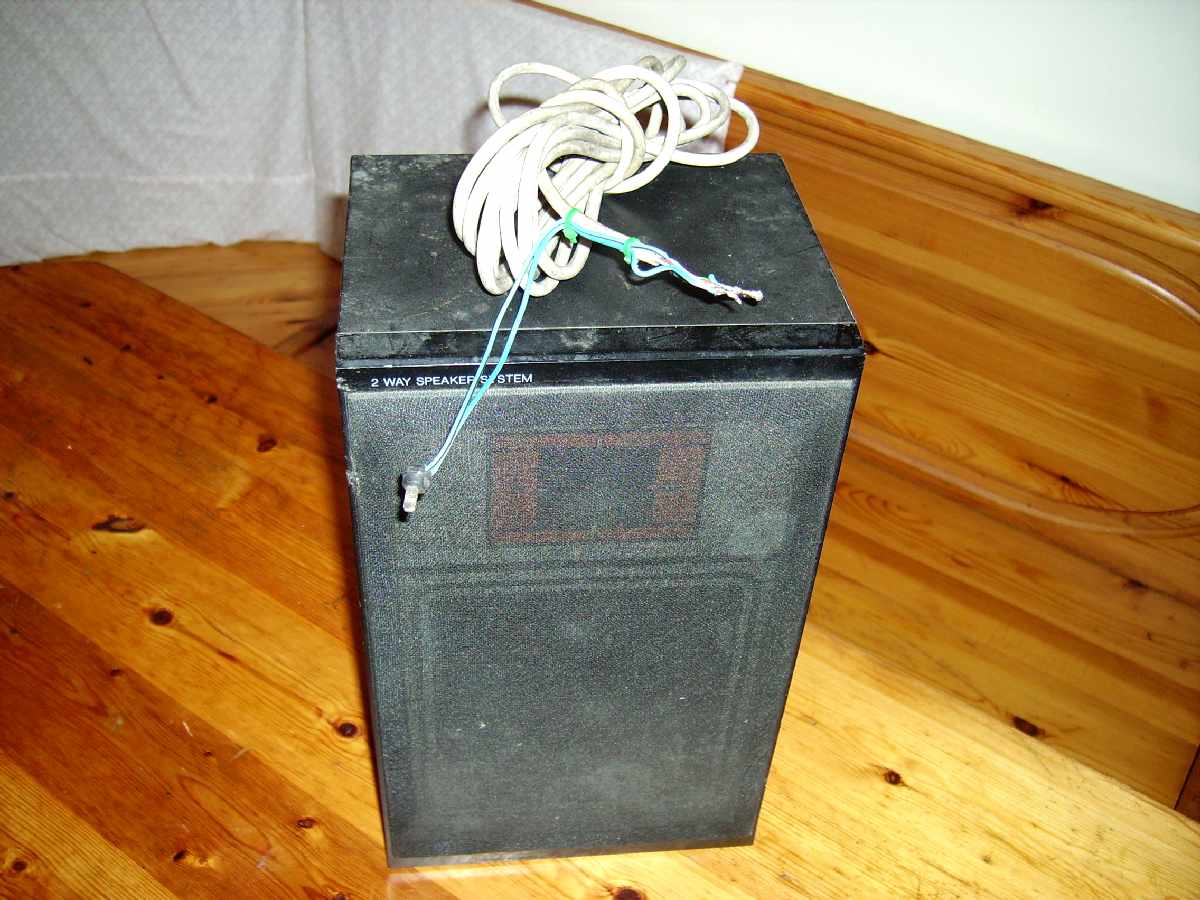

Les fils sont assez longs, car les enceintes sont fixées en hauteur près du plafond, au bout du fil une épissure avec une prise DIN HP et une sortie avec deux fils étamés pour les autres branchements…

Elles sont prévues pour une impédance de 8 ohms ce qui convient à la plupart des appareils, les haut-parleurs encaissent une puissance de 60 watts RMS pour le boomer et 150W pour le Tweeter : j'y ai branché dessus des amplis de 100 watts sans problème… !

La sécurité s'enclenche dès qu'une tension supérieure à 10 volts est présente sur l'entrée de l'enceinte…

Le haut-Parleur se recommute automatiquement dès que le défaut disparait… Ce qui est bien pratique !

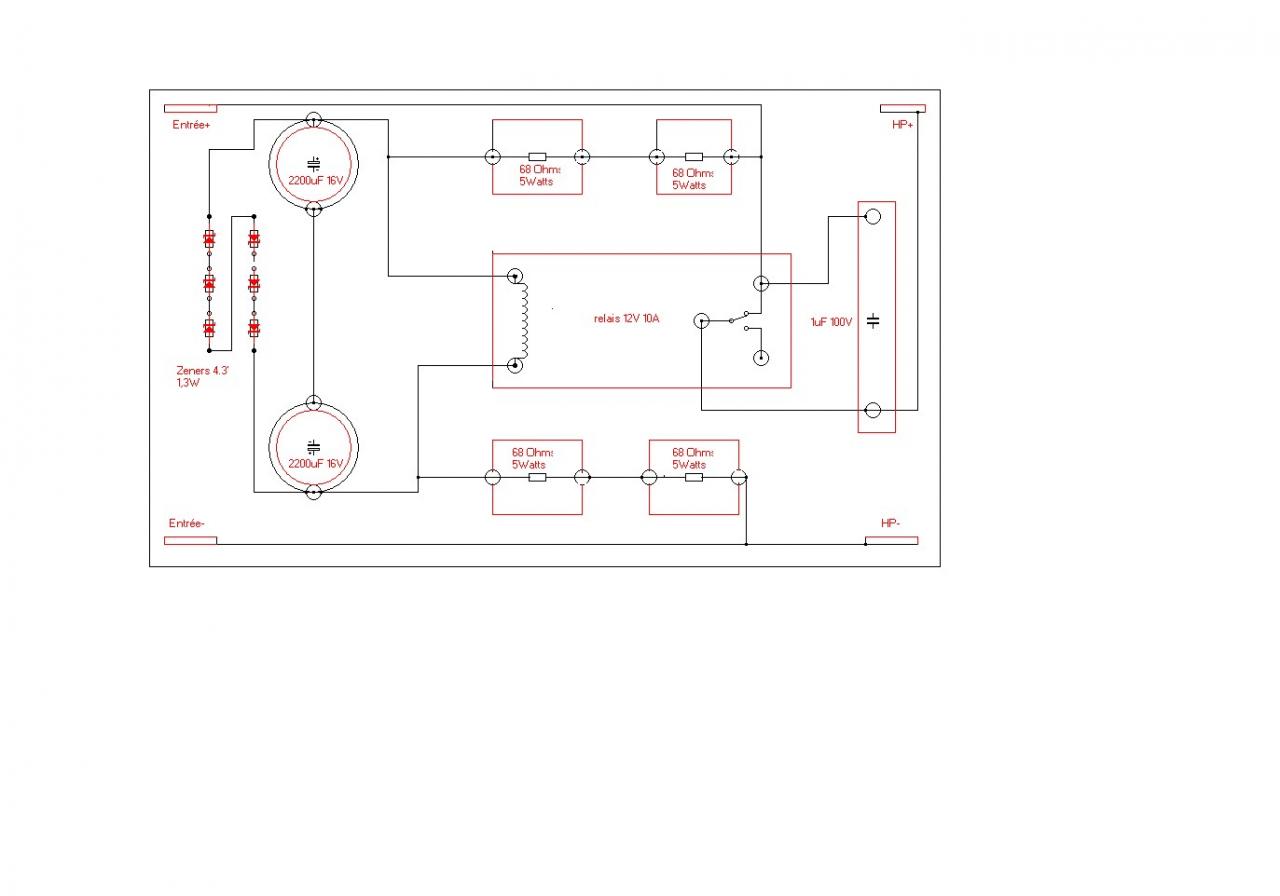

Pour ceux qui souhaitent le réaliser, voici une idée de circuit imprimé :

Équipement indispensable dans un atelier, j'espère que ma petite description vous aidera à économiser le remplacement de nombreux haut-parleurs!!!
