Alimentation PC en Alim d'atelier: le retour!

Il y a 9 ans, je vous avait proposé de réaliser une alimentation d'atelier en utilisant une ancienne alimentation d'ordinateur PC...

L'article est ici:  ==> RECYCLAGE D'UNE ALIMENTATION  <==

Ce montage a été réalisé par des centaines de bricoleurs et, depuis quelque temps on voit arriver chez les Chinois une platine de circuit imprimé qui à elle seule permet toutes les connexions sans faire la moindre soudure !

Voici son circuit :

H3239a01688bd402e9651ca555de21137q

J'en avais parlé lors de la mise à jour de mon précédent article....

Je l'ai commandée et on va l'essayer :

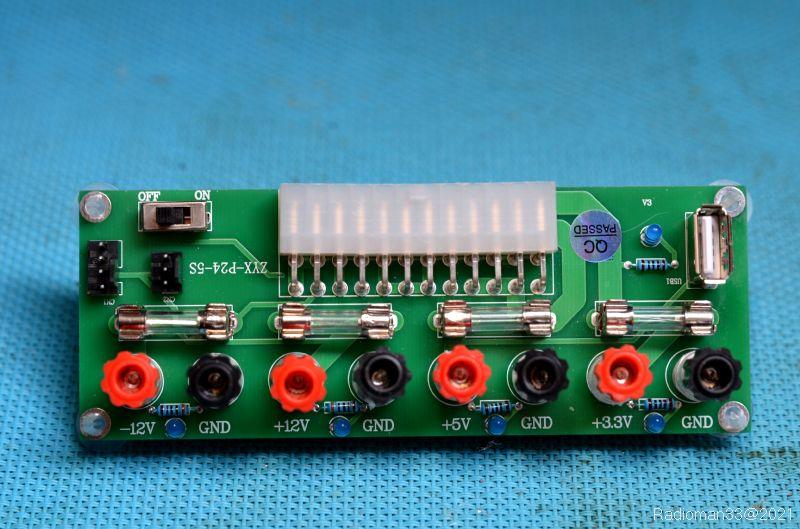

Dsc 382

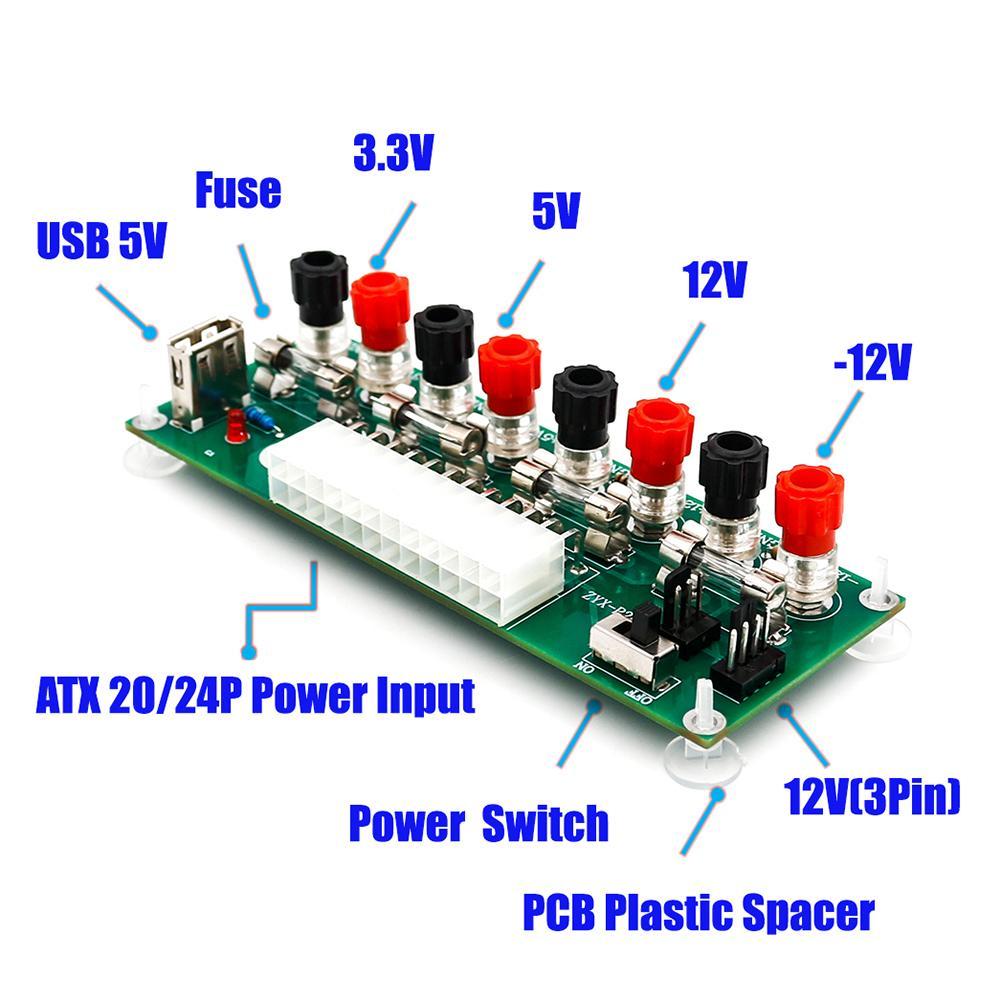

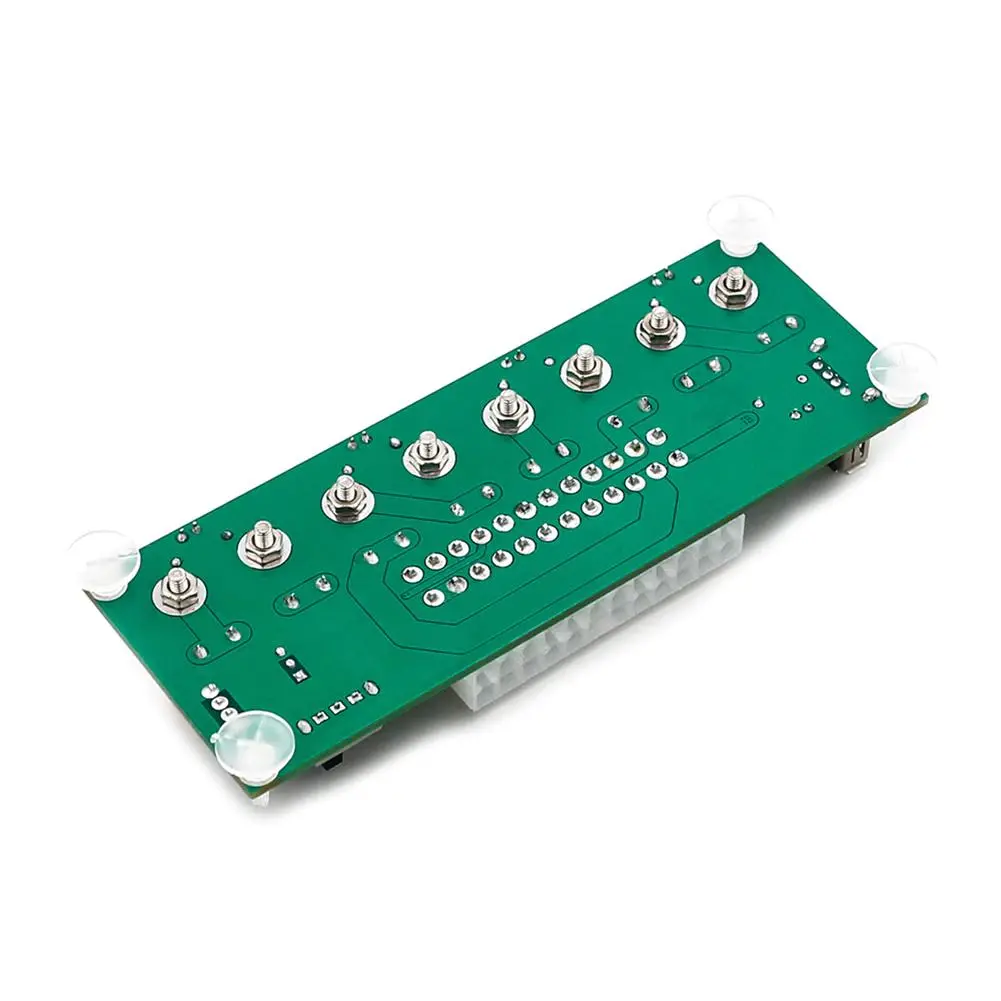

Sur la plaque de circuit imprimé en verre époxy il y a un connecteur ATX compatible avec les deux normes de connexion, un interrupteur de mise en route, une prise USB (bien pratique pour brancher un chargeur de téléphone ou de tablette), 4 fusibles verre, et 8 "bornes" de connexion.Hddcd6d7f25d445c185c5ad28a564799ahH5df0517e5a874b1bb5c4b22e0cf22f69y

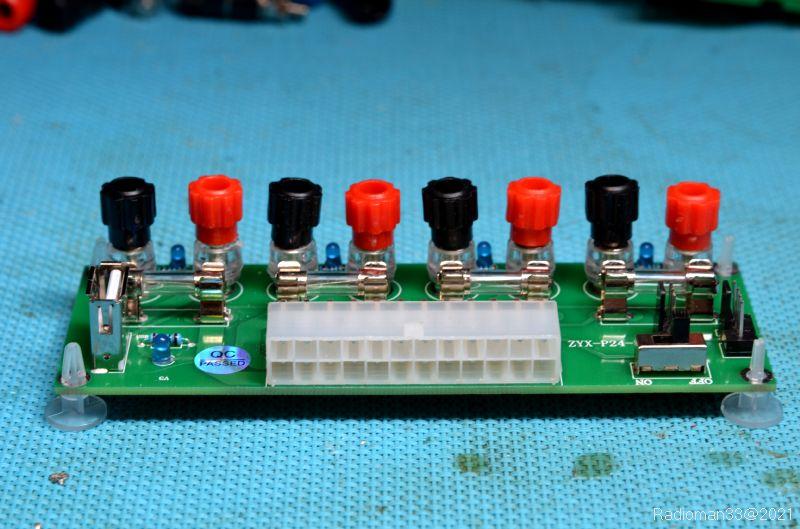

J'ai dit "bornes" car je ne sais pas trop comment appeler ces connecteurs quasiment inutilisables :

D'abord on espère fixer un fil sous le filetage, mais il est de si mauvaise qualité qu'il est impossible de le bloquer: il se met en biais et saute des filets...

Ensuite je pensais m'y brancher avec des fiches bananes : n'y comptez pas : c'est pas prévu !

Dsc 0059 Alors que faire ?

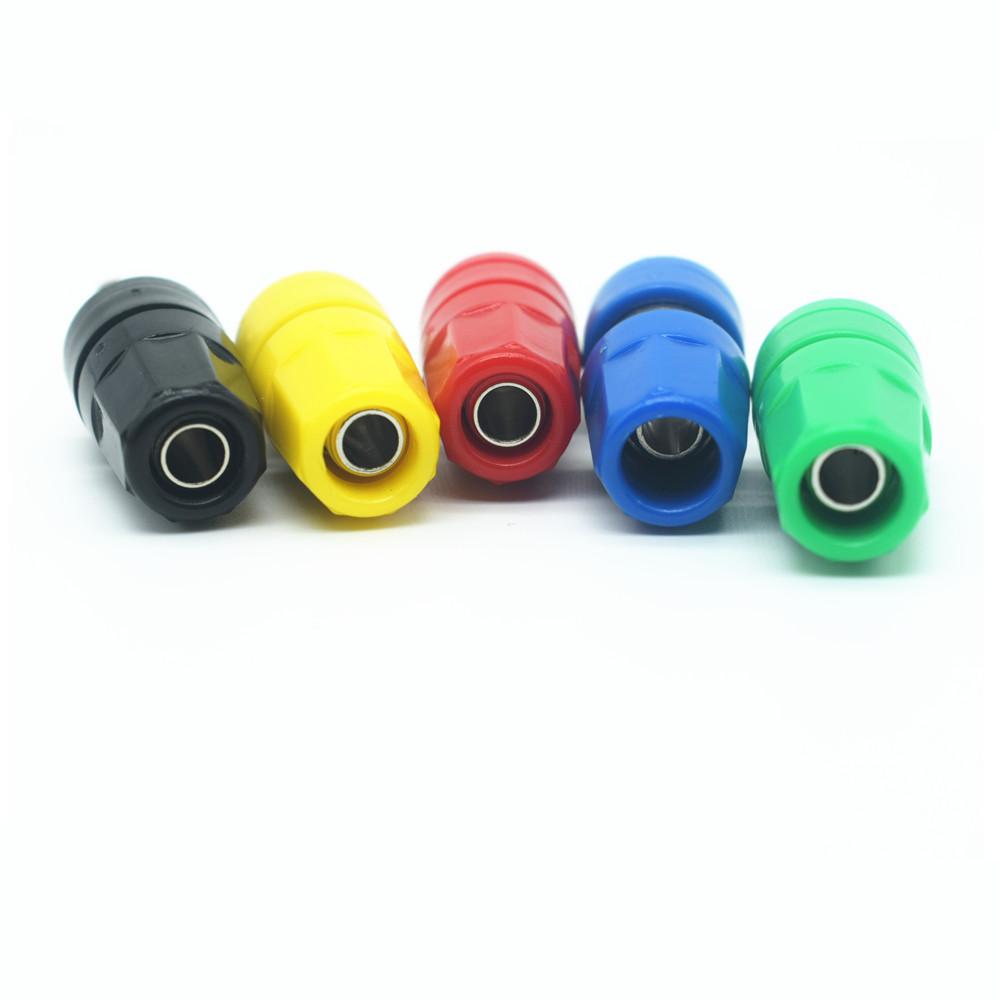

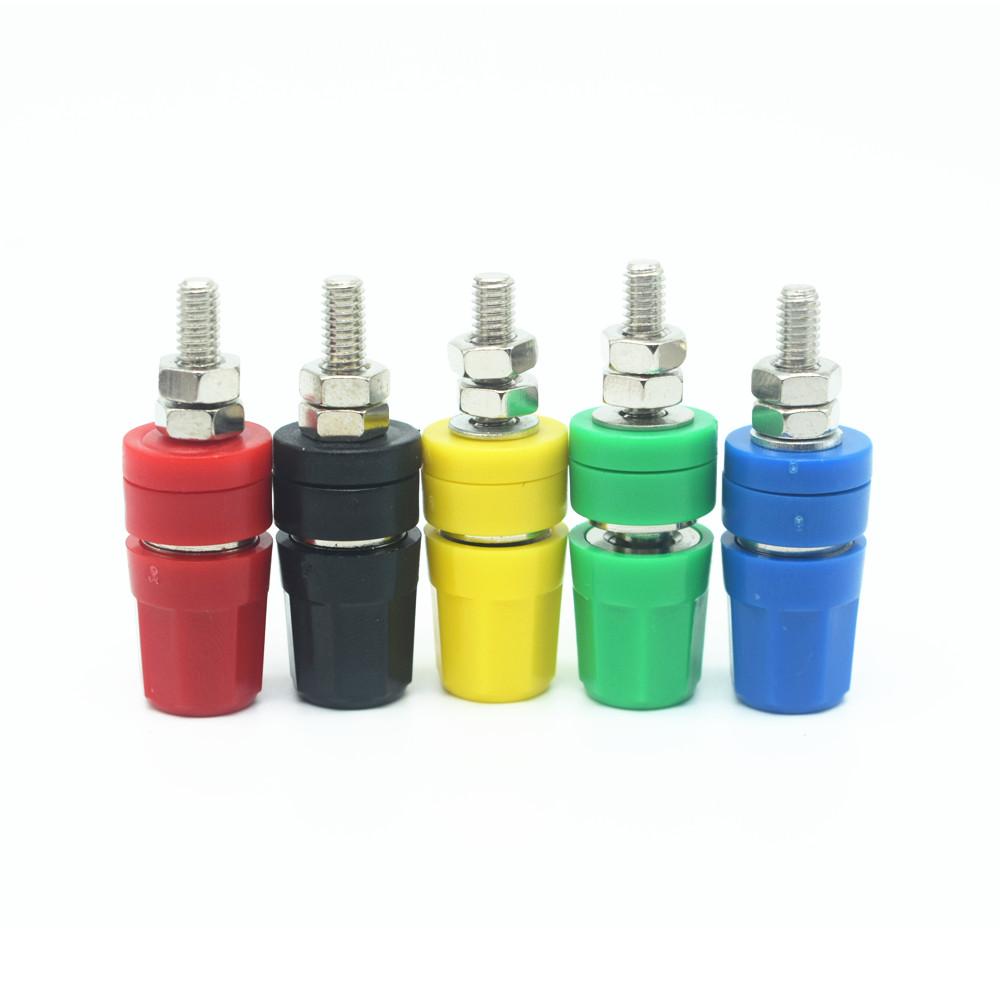

On va tout simplement les remplacer par des fiches bananes femelles sur socle à visser commandées ici:

==> douilles bananes 5 couleurs <==

Htb1xrl4p3tqk1rjszphq6xfofxanHtb1nhaap3hqk1rjszfgq6y7jxxaf

Dsc 383

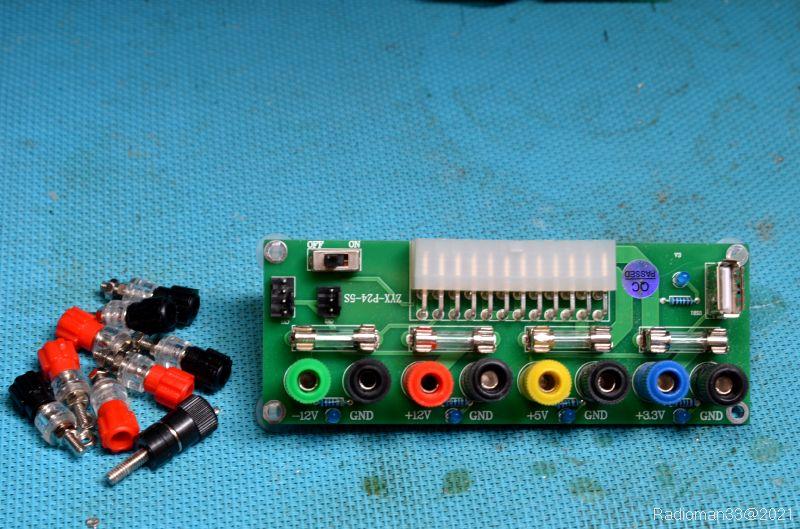

J'en profite pour varier les couleurs pour un repérage plus facile.

Dsc 384Il y a juste à agrandir un peu les trous et le montage est vite fait !

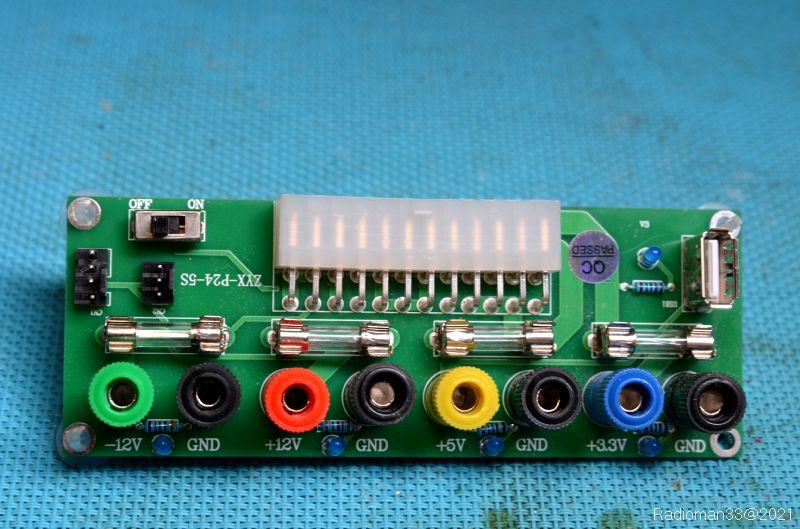

Dsc 385

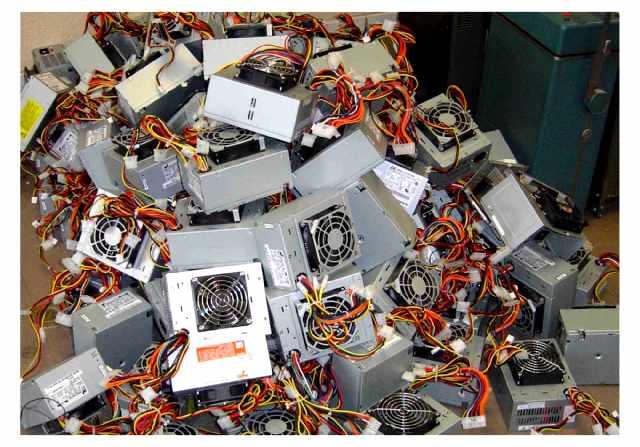

Partons à la recherche d'une alimentation, j'en ai 3 ou 4 qui trainent dans le stockage :

Tas d alim pc 2

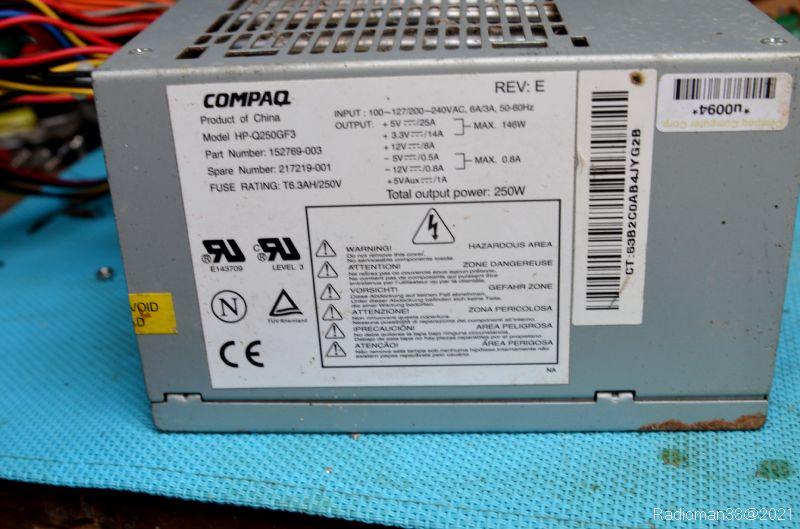

Mon choix s'est porté sur une alimentation Compaq qui était sur un vieux PC sous WIN-XP:

Dsc 386

Les intensités fournies sont largement suffisantes pour l'usage espéré !

On va donc brancher le câble ATX multiconducteur et mettre en route :

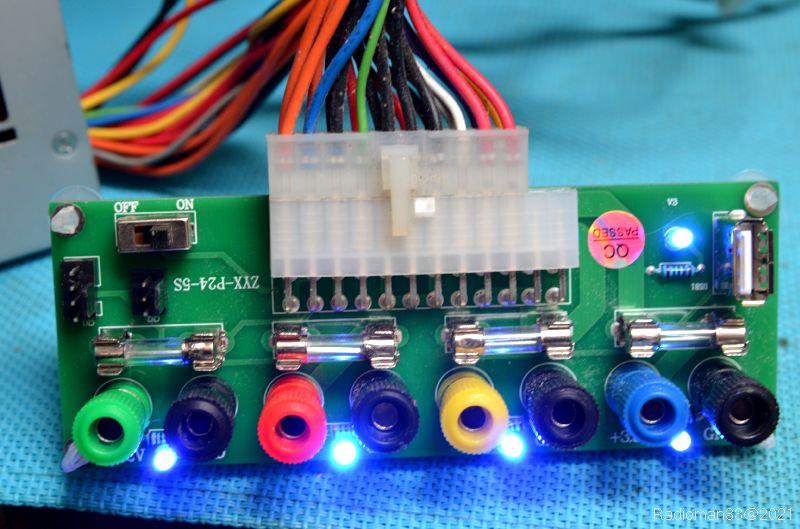

Dsc 387

Oui, je sais ça fait un peu "sapin de Noël" avec toutes les leds bleues allumées, mais c'est la mode !

On va faire quelques mesures sachant qu’à vide les tensions sont rarement exactes, il faut en principe faire débiter un courant de 300 à 500 mA pour les régulations soient bien effectives.

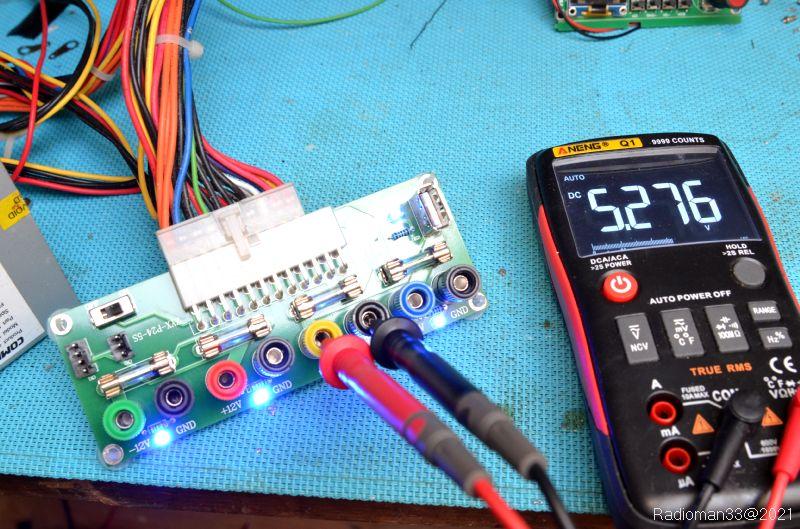

1- mesure du 5V

Dsc 3885, 27v ... c'est bien !

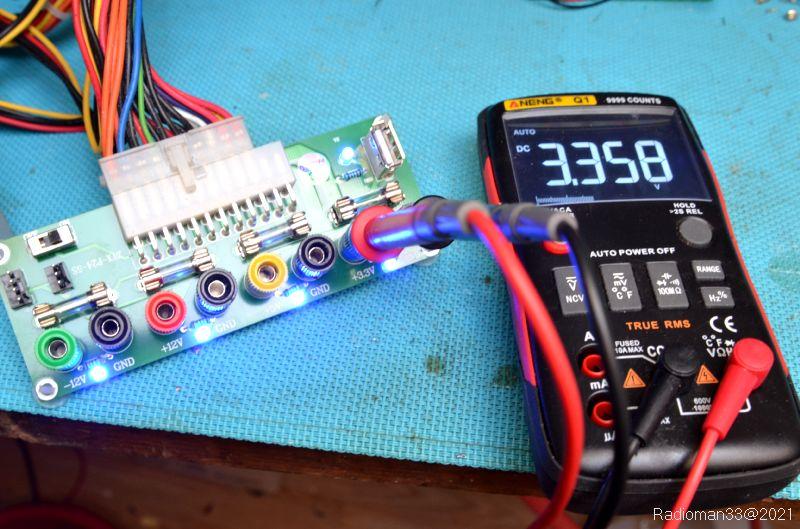

2- Mesure du 3,3 V:

Dsc 3893,35V : c'est bien aussi !

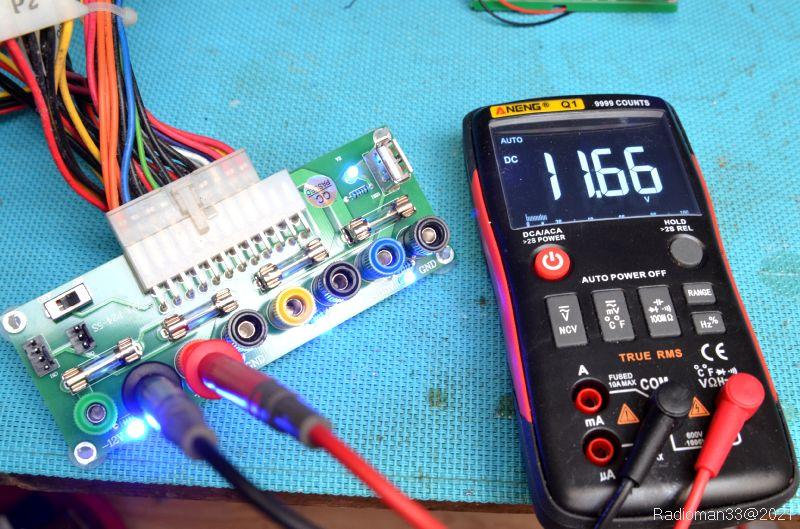

3-Mesure du 12 V

Dsc 39011,66 v: on est un peu bas...

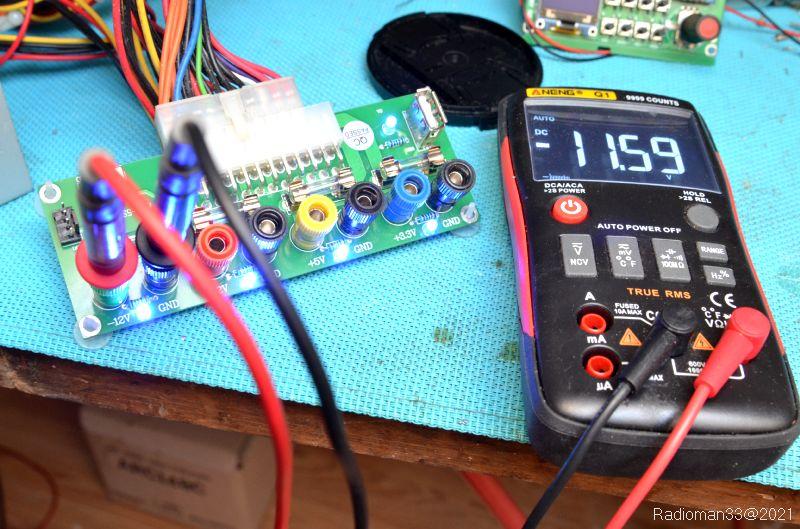

4- Mesure du -12 V :

Dsc 39111,59 v là aussi !



J'ai fait un test rapide en branchant juste un disque dur et la tension remonte à 11,96 v, donc pas de problème !

En conclusion on peut dire que le système fonctionne correctement, une mise en boitier sera souhaitable si on veut s'en servir souvent.

Dommage que les "bornes" d'origine soient inutilisables, mais il est facile d'y remédier.

il faudra aussi prévoir de remplacer le fusible du -12v (par 1A) car d'origine il y a 4 fusibles de 10A

Enfin dernière info: le prix : environ 6,00 € alors pourquoi s'en priver !
