RECYCLAGE D'UNE ALIMENTATION PC EN ALIM D'ATELIER A TENSIONS FIXES

Au moment de la construction de mon alimentation 110/220V isolée du secteur voir rubrique correspondante:

ALIM.110/220 ISOLEE DU SECTEUR

 j'avais de la place dans le rack de montage!....J'ai donc décidé d'y rajouter une alimentation basse tension qui va me fournir du 12V, du 5V et du 3,3V sous une intensité importante (environ 10A).

Je disposerais aussi de 2 tensions négatives ( -5V et -12V ) sous environ 0,8A.

Cette alimentation ne va rien me coûter car j'utilise une ancienne alimentation d'ordinateur type ATX comme celles que l'on trouve en pagaille dans les déchetteries!tas-d-alim-pc-1.jpg

La plupart de ces alimentations fonctionnent mais sont devenues "OBSOLETES" le materiel évoluant trop vite!

Celle que j'ai choisi date de 2003 elle alimentait un pc genre Pentium 4 et elle est déja largement dépassée, mais je l'ai testée sur le PC en question et elle fonctionne parfaitement!

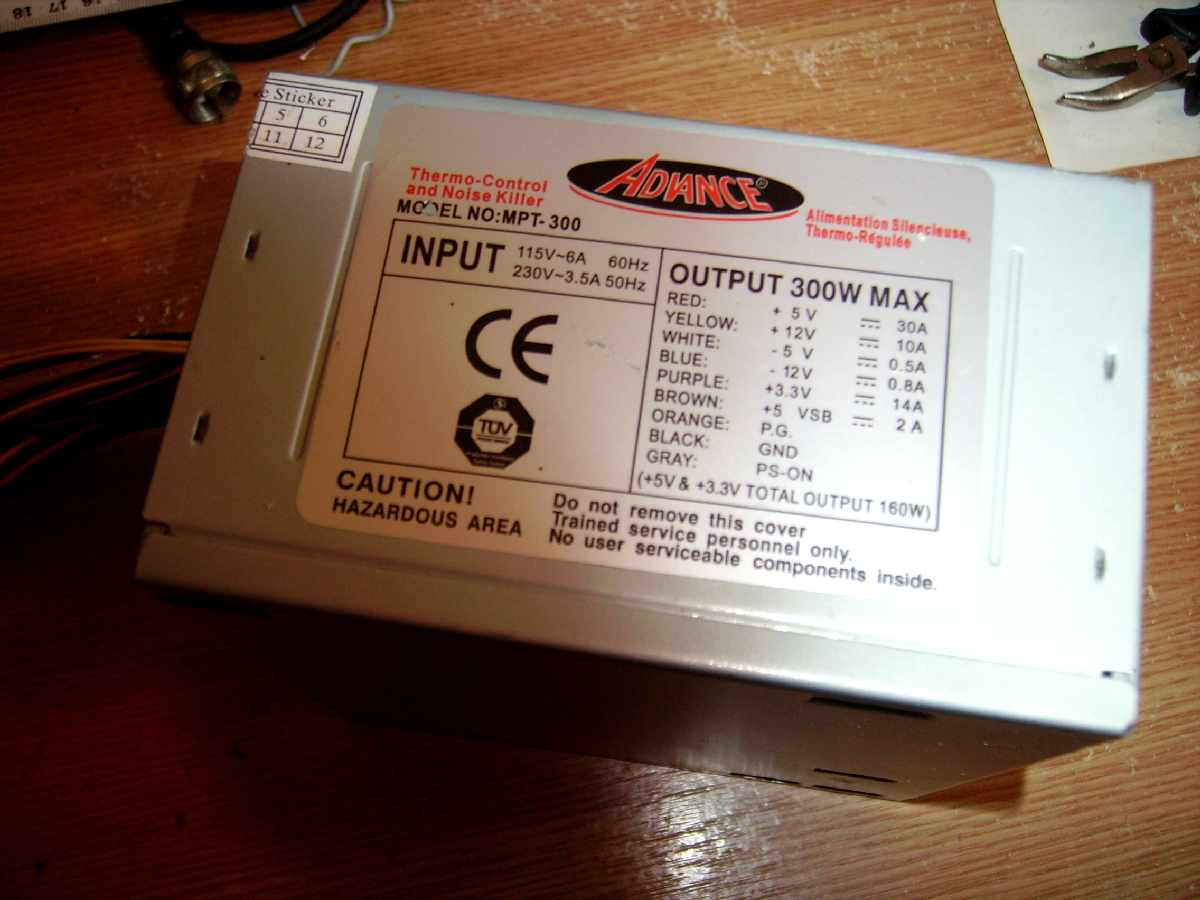

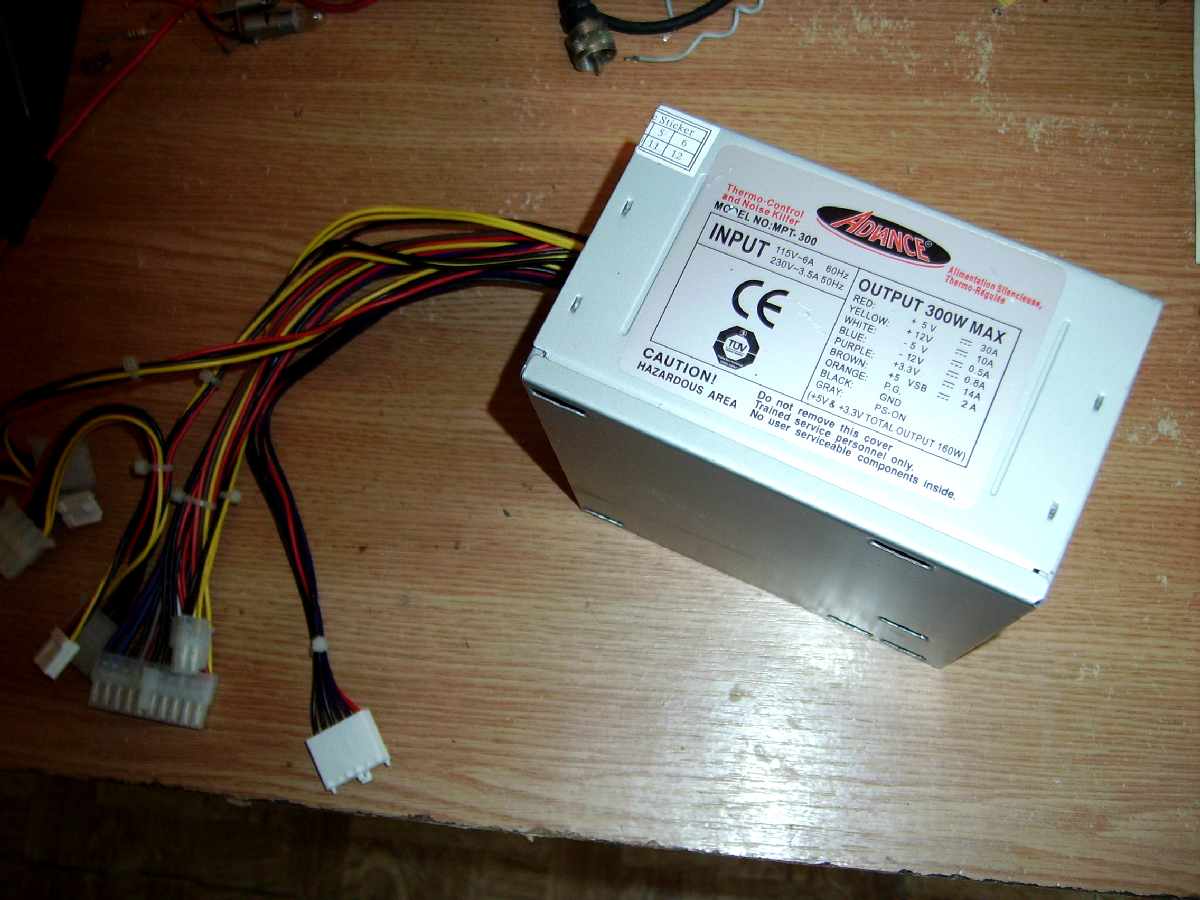

alim-pc-3.jpgUne grande étiquette nous détaille les tensions et intensités qu'elle peux fournir tout cela sous une puissance maxi de 300Walim-pc-11.jpgJe m'étais fixé 10Ampères en 5V et en 12V => pas de Pb , attention toutefois sur les tensions négatives on dépasse pas 0,8A!

Maintenant il va falloir brancher tout ça d'une manière simple et sans danger autant pour moi que pour l'alim!

Curieusement on trouve peu d'articles en Français sur le sujet, par contre les Américains l'on beaucoup plus exploité:

Sur ce lien un récapitulatif de tous les articles (en anglais) sur le sujet:

http://www.instructables.com/id/Encyclopedia-of-ATX-to-Bench-Power-Supply-Conversi/

J'ai donc fait une synthèse de différents articles ainsi que quelques essais pour en arriver à la méthode suivante:

Tout d'abord on va démonter le bloc d'alimentation:

ATTENTION DANGER:



IL Y A DES TENSIONS TRES DANGEREUSES A L'INTERIEUR DONC ATTENDRE AU MOINS 1 HEURE QUE LES CONDENSATEURS SOIENT DECHARGES (moi, j'ai attendu 24H...!).

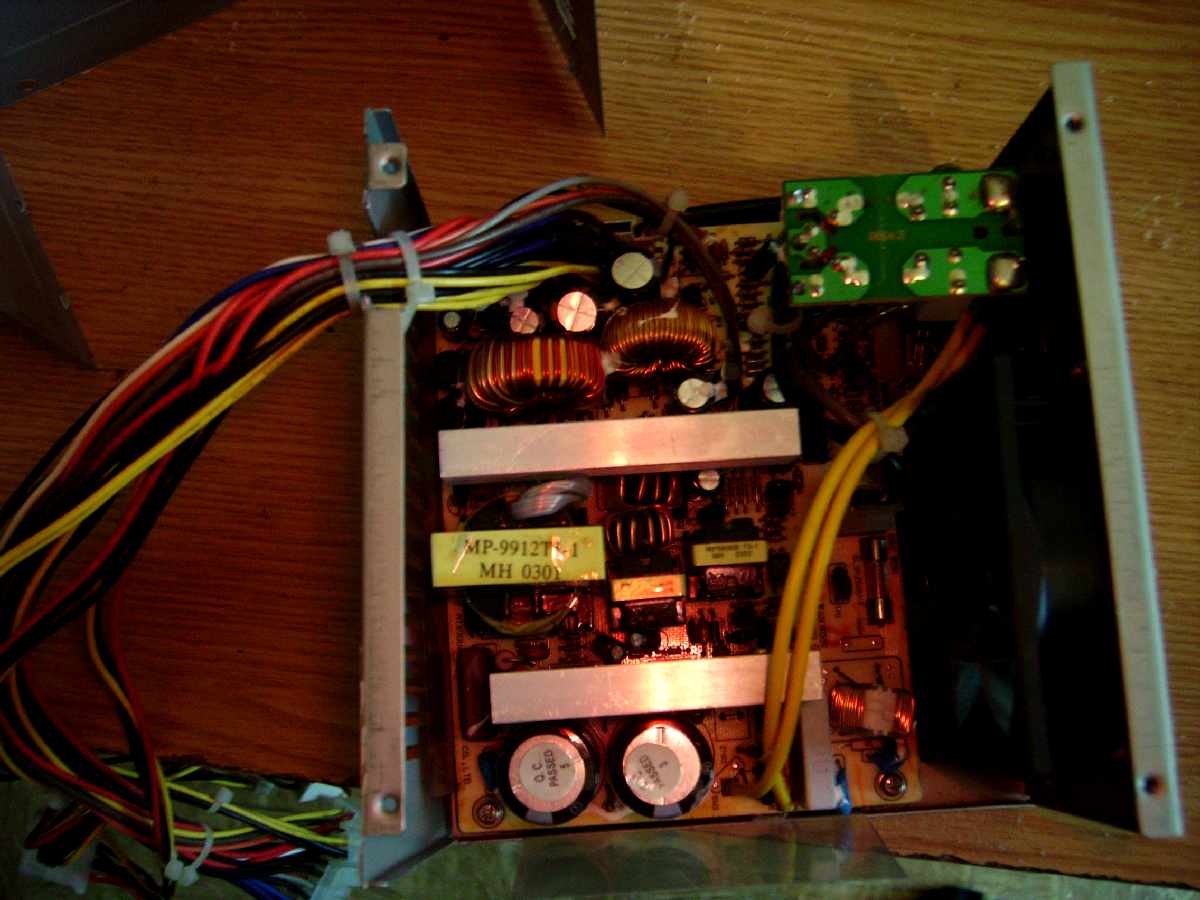

alim-pc-24.jpgA l'intérieur c'est pas vide!...en bas on vois les 2 gros condensateurs haute tension, on aperçois un fusible et...beaucoup de fils.!

Avant de couper des fils, si on essayait de comprendre comment ça marche:



Il s'agit donc d'une alimentation à découpage qui est commandée à distance par l'ordinateur.

On va trouver des fils de commande et des fils de sortie des différentes tensions: tout cela est indiqué sur l'étiquette...

Pour ma part Les fils de sortie tensions sont les suivants:

Violet: + 3,3V

Rouge: +5V

Jaune: +12V

Blanc: -5V

Bleu: -12V

Noir: Commun 0V

Les fils de commande sont les suivants:

+PS ON : Mise en route: fil gris

+5Vsb: Voyant Standby: Fil Brun

PGS: Voyant "Tensions OK": Fil Orange



D'autre part et c'est très important cette alimentation ne fonctionne pas à vide !

On va donc lui faire débiter un peu de courant sur les 3 sorties positives pour lui permettre de démarrer!...Quelques centaines de mA suffisent..!

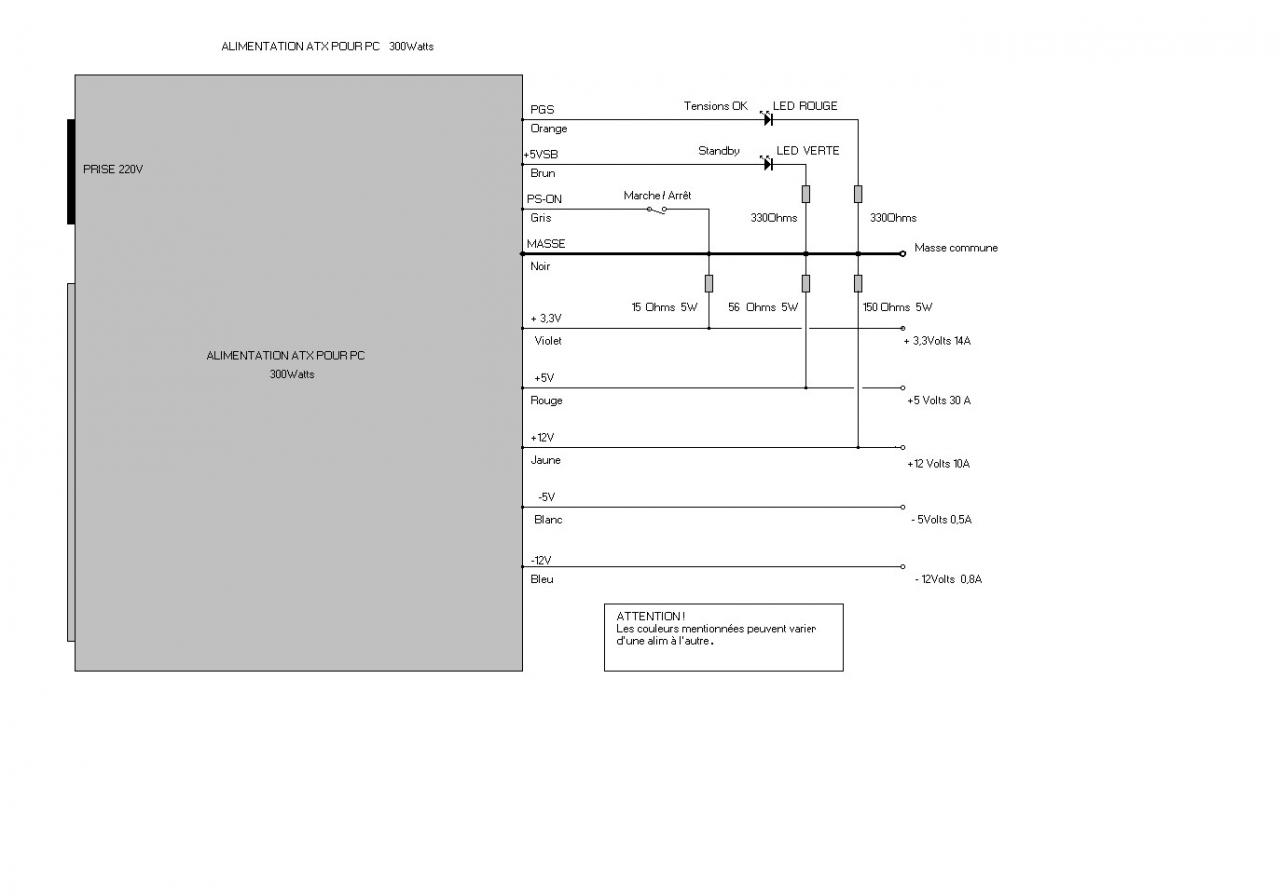

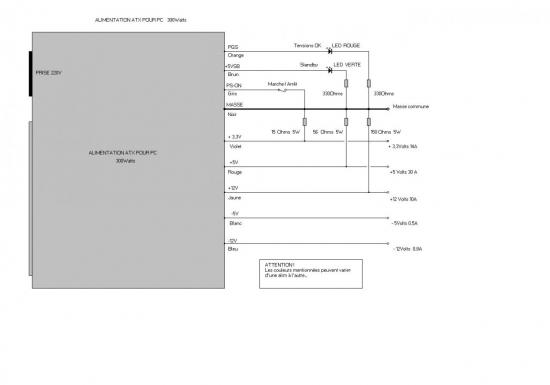

On arrive donc au schéma final:alim-pc.jpgClik pour agrandir

Les couleurs des fils peuvent varier d'une alim à l'autre surtout au niveau des fils de commande!...J'ai une autre alim où le fil "PS-ON" est de couleur verte, alors il vaut mieux se fier à l'étiquette plutôt qu'aux couleurs!... Il est essentiel de bien tout vérifier avant de passer au stade du reconditionnement.alim-pc-29.jpg

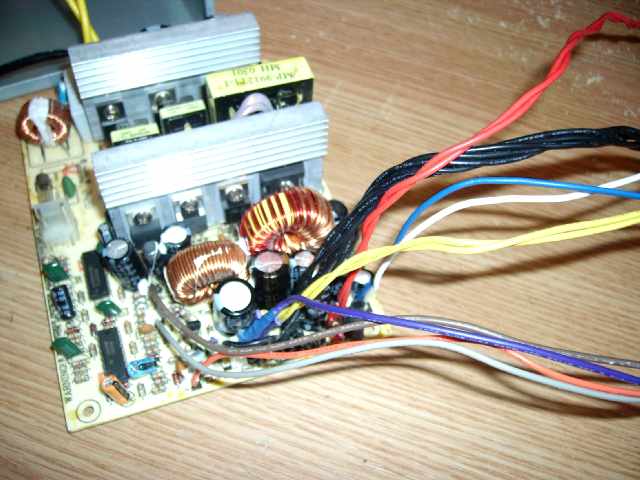

Tous les fils arrivent du même coté: c'est le coté "basse tension" de l'alim, de l'autre coté où il y a les 2 gros condensateurs: c'est la haute tension: près de 400V...!

Tous les fils de même couleur sont reliés ensemble, donc on va pouvoir en éliminer surtout des noirs, des rouges, des violets et des jaunes:

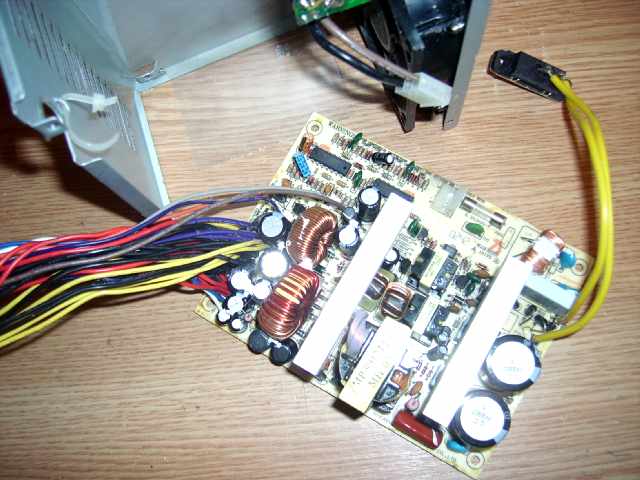

On va donc maintenant couper les connecteurs et les fils en trop, j'ai gardé 6 fils noirs ( 3 pour la sortie, un pour l'inter et deux pour les voyants), deux fils rouges, deux fils jaunes, et un de chacune des autres couleurs, les fils sont coupés au ras du circuit imprimé, certains étaient un peu proches: j'ai mis du scotch plastique pour bien isoler!

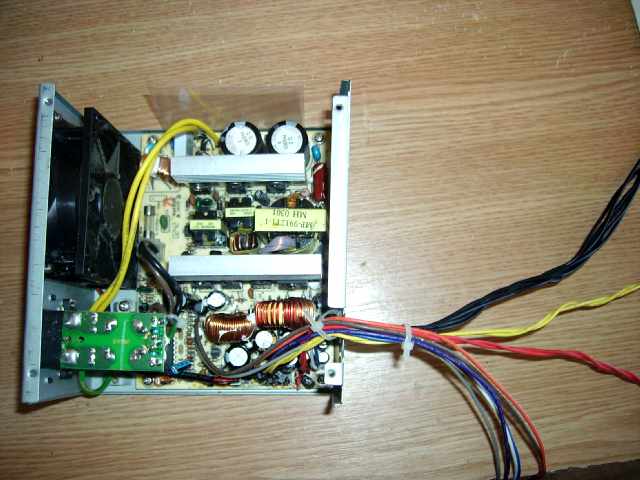

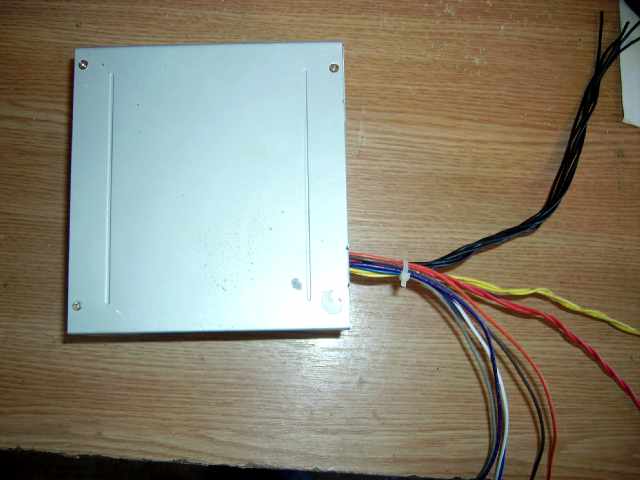

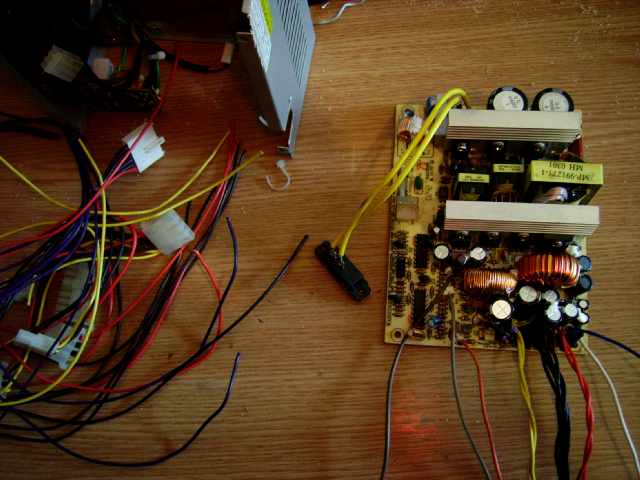

On remonte tout dans le boitier:alim-pc-8.jpgalim-pc-17.jpgOn attache le faisceau avec 2 colliers rilsan, on vérifie une dernière fois que tous les connecteurs sont rebranchés, que rien ne va toucher le capot...ou le ventilateur... et...on revisse les tôles!alim-pc-21.jpgNotre alimentation modifiée est prête à être branchée!...

Je déconseille fortement de la rebrancher le capot ouvert...!

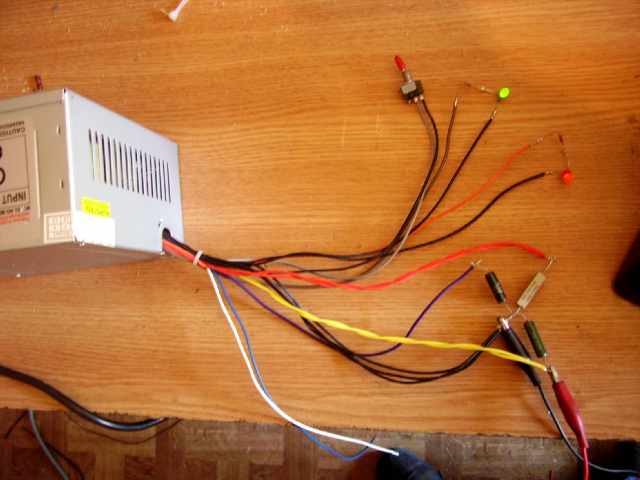

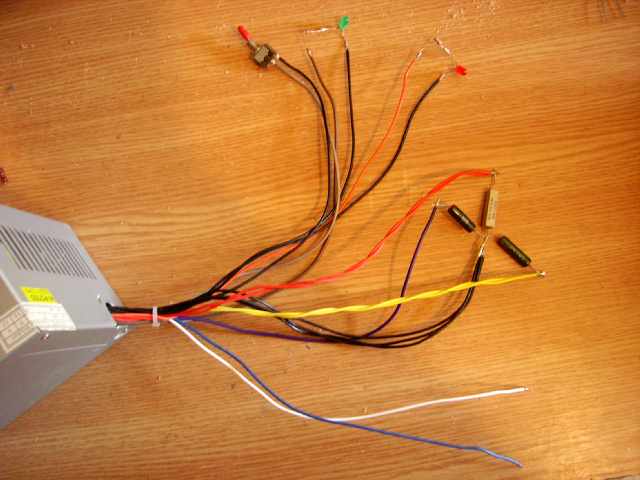

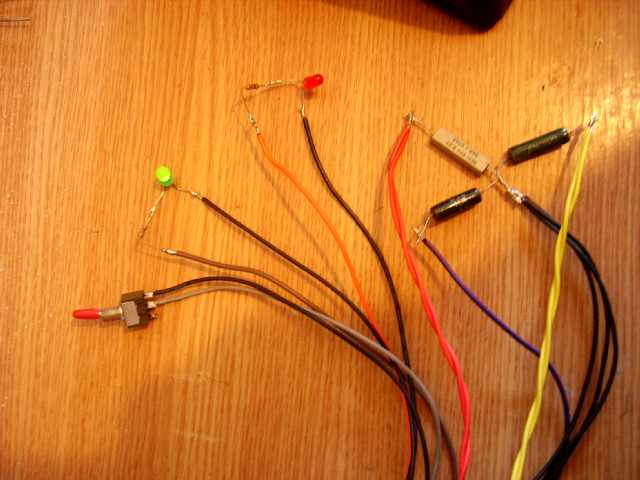

On va donc la tester "sur table" en réalisant le montage conforme au schéma ci-dessus:imgp5732.jpgUn interrupteur, deux LEDS avec leurs résistances, et 3 résistances bobinées ...

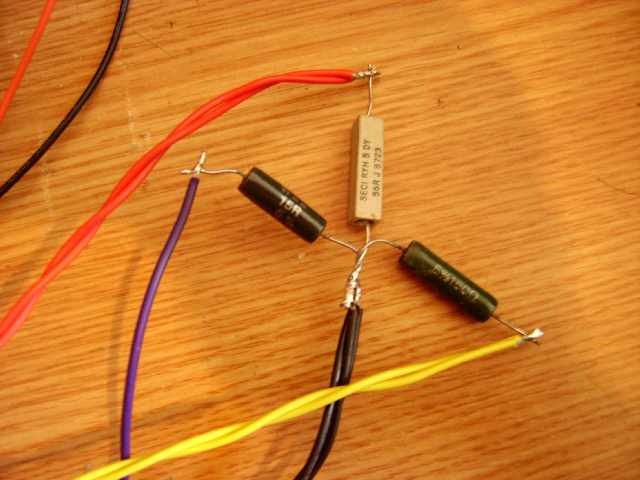

imgp5734-1.jpgC'est bon! ...On est prêt à mettre en route!

Je branche le cordon secteur, puis le petit inter derrière l'alim: OK c'est bon! le voyant vert "Standby" s'allume:alim-pc-2.jpgPour l'instant on est en position "Standby ou attente" il n'y a pas de tension en sortie:

On bascule le petit inter qui est branché sur le fil "PS ON" et le voyant rouge s'allume:alim-pc-6.jpg

L'alimentation démarre (ventilateur) et si le voyant rouge (branché sur le fil "PGS") reste allumé: cela veux dire que l'alimentation fonctionne et que toutes les tensions sont stabilisées...en 1/2 seconde!

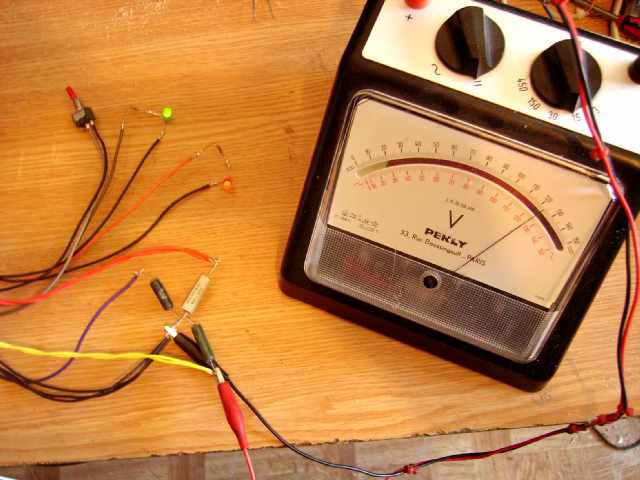

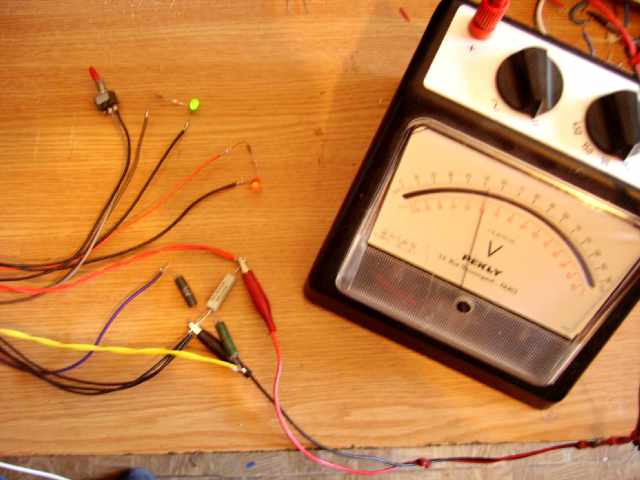

On vérifie le +12V:alim-pc-10.jpgEt aussi le +5V :alim-pc-14.jpgTout est OK les tensions positives sont légèrement supérieures aux tensions prévues:

J'ai :

+3,6V

+5,5V

+12,6V

par contre en négatif:

-4,8V

-11,9V

Une fois montée dans le rack je ferais des essais "en charge".

Voila comment disposer d'une alimentation multiple à peu de frais, il est possible de combiner les tensions négatives et positives, par exemple le +12V et le - 12V cela fait évidemment 24V mais l'intensité sera limitée à 0,8A (c'est déjà pas mal!), par contre si on reste dans les tensions positives, entre le +3,3V et le +12V j'ai du 9V sous près de 10Amp...!

Attention, certaines alims modernes ne permettent pas ce genre de "panachage"!

L'alimentation est protégée contre les court-circuits et surcharges: le voyant rouge s'éteint il faut alors couper le secteur et le remettre pour la faire redémarrer une fois le court-circuit ou la surcharge éliminés!

De très nombreuses applications sont possibles, lors de l'utilisation de cette alimentation dans le rack de mon "Alimentation 110/220V" j'ai apporté quelques légères modifs au schéma ...voir description !

Enfin pour ceux qui ne veulent pas se lancer dans une telle transformation: j'ai trouvé chez un vendeur chinois un circuit adaptateur qui réalise toute les fonctions et possède les sorties sur fiche banane:

plaque circuit alim ATX

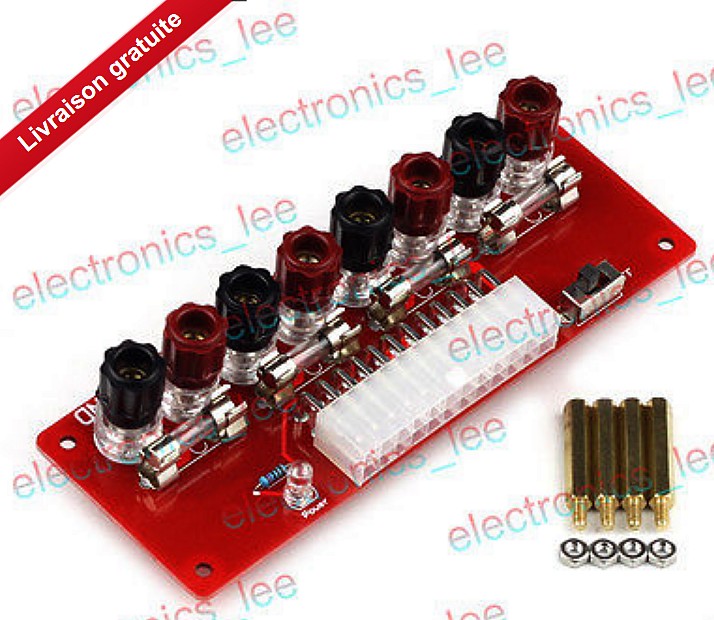

Voici la photo de la platine pré-cablée:Platine alim

Il ne reste plus qu'à brancher la prise "ATX" de l'alim dans le connecteur blanc et à lui trouver un boitier!

Voila une réalisation de plus basée sur le recyclage de matériels obsolètes, d'autres suivront certainement......!

Date de dernière mise à jour : 04/02/2021

Commentaires

  • Squall Lion
    • 1. Squall Lion Le 14/03/2021
    Bon tuto mais vous oubliez de préciser explicitement qu'il faut mettre a la masse (a un commin 0V) le PS on.
    • radio-man64
      • radio-man64Le 14/03/2021
      bjr, prenez vos lunettes et regardez le schéma (fil gris)...! cdt domi
  • DANIEL LOUE
    • 2. DANIEL LOUE Le 27/12/2020
    bonjour
    j'utilise depuis un moment déjà une alim pc ATX pour réparer et faire fonctionner les anciens auto radio a vibreur qui demandent une forte intensité et cela fonctionne parfaitement même avec une utilisation prolongée du poste l'alim ne chauffe pas que ce soit en 12V ou en 5V pour ceux qui ne fonctionnent qu'en 6V je précise aussi qu'elles sont très bien isolées car je n'ai aucun parasites sur les auto radio
    • radio-man64
      • radio-man64Le 28/12/2020
      bjr; oui, ce montage réalisé il y a 8 ans me sert régulièrement, je l'ai intégré dans le rack de mon alimentation 110/220V isolée du secteur! Attention toutefois à ne pas dépasser la puissance maximum indiquée sur le boitier... cdt domi
  • Mauri
    • 3. Mauri Le 19/11/2019
    Bonsoir
    Peut être j'ai compris: Il y a un cable noir-blanc, si je met un interrupteur sur ceci qui connecte les deux fils ça va marcher? Probablement il était connecté a l'interrupteur du PC
    • radio-man64
      • radio-man64Le 20/11/2019
      bjr, il y a des chances que ce soit en effet l'inter secteur! sur les alim AT c'est la seule commande qu'il y avais... cdt domi
  • Mauri
    • 4. Mauri Le 17/11/2019
    Bonsoir
    J'ai une alimentation antérieure au ATX, jai les couleurs qui vous décrivez pour le + et - 5 et 12V, mais je ne trouve pas le violet pour le 3.3V (pas de problème pour moi) ni le fils brun et violets, donc je peux pas faire démarrer comme vous décrivez. Par contre j'ai une couple orange et blue marquée PG (Power Good). Comment dois je faire per le faire démarrer? Si necessaire je peux envoyer des photos
    Merci d'avance
    • radio-man64
      • radio-man64Le 18/11/2019
      bjr, il s'agit d'une alimentation type "AT" : elle se met en route simplement par l'interrupteur secteur, pas de fil de télécommande! Attention la puissance est bien inférieure aux alimentations type "ATX" modernes... plus d'infos ici: https://fr.wikipedia.org/wiki/Bloc_d%27alimentation cdt domi
  • Jean-Marie
    • 5. Jean-Marie Le 24/03/2018
    Bonjour, peu habitué aux circuits électroniques, j'ai opté pour le "module chinois" que vous avez conseillé.
    Très simple à monter comme vous l'aviez indiqué, merci
    Tout fonctionne parfaitement sauf que sur la sortie 12v il n'y a que 11,27v...
    Avec l'un de mes chargeurs d'accus aéromodélisme pas de souci mais il faut le surveiller. Avec l'autre qui dispose d'un arrêt automatique en fin de charge, un Ultra-duo+ de Graupner, il y a un dispositif de détection du voltage d'alimentation destiné à ce que, à force de recharger sur le terrain en pompant sur la batterie, on ne se retrouve pas en carafe au moment du départ.. pas bête sur le terrain mais inutile à l'atelier.
    J'ai opéré quelques recherches et j'ai cru comprendre qu'il faudrait utiliser, en même temps que le 12v, le 5v avec une lampe 12v de 20w. J'ai donc fait cela avec une ampoule de voiture, et je "gagne" en effet 0,10 à 0,20v ( c'est là qu'on voit que je suis ignare car pour moi cela relève de la magie..). Comme ce précautionneux chargeur ne veut rien en dessous de 12v, malgré le gain de 0,10 ou 0,20v comme ça ne fait toujours pas 12v il se met en arrêt après 20 ou 30 secondes defonctionnement
    Une astuce pour que j'ai au moins 12v?
    merci
    JM
  • Pascal
    • 6. Pascal Le 04/03/2018
    Merci radio man 64 pour le lien.

    En effet pour une dizaine d'euros, c'est une solution sur mesure.

    Mais comme j'ai récupéré l'alimentation, et que j'aime bien relever certains défis, pouvez vous m'y aider?

    Je souhaite donc utiliser une alimentation de PC pour alimenter une pompe de fontaine de lavage en 12v. Je n'ai aucun besoin des autres tensions, ni d'un inter pour l’allumer. L'inter sera sur le fil d'alimentation en 220. Est-il possible de la faire fonctionner comme cela, juste le 12 volts? Faut il quand même mettre des résistances ?
    C'était mes questions du jour!
    Cordialement, Pascal
    • radio-man64
      • radio-man64Le 05/03/2018
      bjr, vous avez le schéma de branchement au début de l'article! sans les résistances l'alim risque de ne pas démarrer ou d'avoir un fonctionnement instable. isolez bien les fils que vous n'utilisez pas! cdlt domi
  • Pascal
    • 7. Pascal Le 24/02/2018
    Bonjour,
    je souhaite utiliser une alimentation comme la votre pour alimenter une pompe de fontaine de lavage en 12v. Je n'ai aucun besoin des autres tensions, ni d'un inter pour l’allumer. L'inter sera sur le fil d'alimentation en 220.
    Est ce possible, et que faut il modifier sur votre plan?
    Vous l'avez compris, l'électronique..c'est pas mon truc! Je suis plutôt dans les vieux moteurs à explosion.
    Très belle collection de poste ancien et de boite de jeux! Je vous passerai quelques photos de poste et jeux.
    Cordialement,
    Pascal
    • radio-man64
      • radio-man64Le 25/02/2018
      bjr, si vous n'avez pas (trop) de connaissances en électronique pourquoi vous n'utiliseriez pas une alim toute faite: https://www.ebay.fr/itm/Universal-12V-24-360W-2-5-10-20-30A-Switching-Power-Supply-Driver-for-LED-Strip/222316447845?hash=item33c317c865:m:mhU16LOJEyhyChwdfXTojWQ la 12v 10 Amp coute 9.00€ la 12v 20 Ampères coute 16€2v... cdlt domi avantage il y a juste 2 fils à brancher pour le 220v et 2 fils pour le
  • serge
    • 8. serge Le 13/11/2016
    bonjour
    Je désire faire votre alim mais je n'ai pas le fil BLANC -5 volts
    est-ce important
    merci
    • radio-man64
      • radio-man64Le 15/11/2016
      bjr, aucune importance, c'est surtout le +5V et le +12V qui nous interesse! Attention les couleurs des fils peuvent varier, bien suivre ce qui est marqué sur l'alim... cdlt domi64
  • FoehnNath
    • 9. FoehnNath Le 06/04/2016
    Bonjour,
    Pour un projet j'ai besoin d'une alimentation en 12V 15A. Pour cela j'ai récupéré une alimentation ATX qui préconise en 12V un maximum de 5,5A sauf que la puissance admise par le fusible max pour 12V & 5V & 3,3V est de 200W. Sachant que je ne compte utiliser que le 12V puis-je espérer avoir du 15A en sortie?

    Merci de votre réponse
    • radio-man64
      • radio-man64Le 06/04/2016
      Bjr, si l'alimentation est donnée pour 5,5A en 12V cela ne va pas fonctionner. Une alim de PC qui va sortir 25A en 12V sera au minimum une 400 ou 500watts! toutefois chez les vendeurs chinois il y a des alims de 12V 25A pas chères: http://www.dx.com/fr/p/ac-110v-220v-to-dc-12v-25a-300w-switching-power-supply-for-led-strip-390201?tc=EUR&gclid=CMXj-KKK-ssCFRK3GwodFHgFFw#.VwUKDTHcDYg Cdlt Domi64
  • Stéphane
    • 10. Stéphane Le 01/03/2016
    Bonjour Domi
    Bien évidemment je ne voulais pas parler du matériel de l'époque mais de celui utiliser pour recycler une alim PC en 12v

    Merci
    • radio-man64
      • radio-man64Le 01/03/2016
      bjr, Je pense avoir fait un article suffisamment détaillé pour que chacun puisse l'adapter à ses besoins! cdlt domi64
  • Stéphane
    • 11. Stéphane Le 29/02/2016
    Bonjour
    J'ai lu tous les post précèdent et je constate que pas mal de monde, moi y compris se pose la question du petit matériel nécessaire.
    Pourriez-vous cher Domi nous faire un inventaire du petit nécessaire avec les références et valeurs ?

    Merci beaucoup

    Stéphane
    • radio-man64
      • radio-man64Le 29/02/2016
      Bjr, Ca y est! Le cours a été corrigé et la page manquante rajoutée! Un nouveau lien de telechargement est en place sur le site... Cdlt Domi64
    • radio-man64
      • radio-man64Le 29/02/2016
      Bjr, C'est suite a la decouverte d'un cours Eurelec de 1961 jamais utilisé par son acquéreur que je me suis lancé dans cette description, et cela dans un but d'information et de documentation! Le matériel utilisé est celui fourni dans le cours à l'époque, il n'est plus disponible depuis longtemps! Je donne toutes les infos en ma possession au fur et à mesure des publications ... CDlt Domi64
  • gregalfan
    • 12. gregalfan Le 25/08/2015
    merci pour ce tuto
    Ne serait il pas prudent d'interposer des fusibles sur les sorties ou le dispositif initial a t il une protection contre une surchauffe ? merci pour votre réponse
    • radio-man64
      • radio-man64Le 25/08/2015
      Bjr, Ces alimentations ont des fusibles et des protections internes: en cas de débit trop élevé elles se mettent en sécurité: il faut alors supprimer la cause de la disjonction, débrancher le secteur, attendre que les condensateurs se déchargent et rebrancher ensuite, et ça redemarre! Mais rien ne vous empêche de rajouter des protections supplémentaires... cdlt Domi64
    • radio-man64
      • radio-man64Le 25/08/2015
      bjr, je pense qu'il s'agit de celui-ci: http://www.doctsf.com/grandlivre/fiche.php?f_ref=4958&ori=ps Ces meubles radio-phono n'ont helas pas la cote car tres encombrants, pas faciles d'acces pour le dépannage, pas de réception FM, et ils utilisent des platines tourne disque qui "labourent" les disques! Pour le prix je dirais dans l'état: 30 à 60€ et si l'appareil est restauré par un professionnel : 60 à 80€... ce sera difficile d'en tirer plus! cdlt domi64
  • Florian67
    • 13. Florian67 Le 12/08/2015
    Bonjour, j'ai suivi votre tuto pour mon alim, cependant je n'ai pas mis les leds jaune verte juste une résistance 10W 4 Ohms sur le fil rouge et noir 5 volts. La résistance est brulante après quelques secondes. Que puis je faire ?
    Merci d'avance
    • radio-man64
      • radio-man64Le 12/08/2015
      Bjr, On met une resistance sur les fils de sortie pour faire débiter un peu de courant (environ1 watt) afin que l'alimentation puisse faire son cycle de démarrage: Ce courant n'a pas besoin d'etre tres important et sur la sortie 5V j'ai mis une resistance de 56 ohms (soit 10 fois plus que vous!)...Les deux autres résistances sont là pour équilibrer les courants mais ce n'est pas une obligation. Avec une resostance de 4 ohms la puissance dissipee est de 25/4= 6,25watts.. Il est donc normal qu'elle chauffe! il est interessant de mettre les diodes led et le petit inter afin de verifier en permanence le bon fonctionnement de l'alimentation! Le schéma joint à l'article vous donne toutes les indications. Cdlt Domi64
  • severin jean michel
    • 14. severin jean michel Le 01/08/2015
    Cher OM
    Je me suis moi aussi lancé la modif d'une alim de pc pour bricoler. ATX 19A 12V
    Lampe 21W dans le 5V pour avoir du courant dans le 12V.
    Jusque la tout va bien
    Puis viennent les essais:
    Allumage de l'alim OK ,branchement d'une lampe de phare 12V45w et la l'alim coupe.
    Extinction de l'inter ,débranchement du 220V
    Branchement de la lampe 12V 45W ,allumage de l'alim ,cela fonctionne.
    Cela ressemble un un problème de surconsommation avec un appel de courant.
    Que faire ? Quelle composant peut être défectueux? Les capas?
    Merci

    Jean Michel
    • radio-man64
      • radio-man64Le 02/08/2015
      Bjr, Certaines alim ont des puissances données qui sont un peu surestimées , les alim de PC un peu recentes sont données pour 400W ou plus : c'est celles-là qu'il faut choisir! Cdlt Domi64
  • hawker
    • 15. hawker Le 29/06/2015
    Bonjour,
    Je suis sur le point de réaliser cette transformation d'alimentation et je constate que les valeurs et puissances des résistances de charges sont très variables selon les exemples trouvés sur le net.
    Pour ma part je souhaite utiliser le 5V pour 5 éclairages LED utilisant au départ 3 piles R4 chacun.
    J'installerai également une sortie 12V au cas où...
    Est-il nécessaire dans ce cas de charger les trois sorties ?
    cdlt
    • radio-man64
      • radio-man64Le 30/06/2015
      Bjr, le fait de mettre 3 résistances de charge permet de mettre des résistances de puissance plus faibles, qui chauffent moins et sont moins encombrantes... cdlt Domi64
  • SergentBrico
    Bonjour et merci pour cet article fort instructif !
    J'ai écrit un article qui récapitule les différents types d'alimentations 12 Volts, en fonction de l'ampérage dont on a besoin (personnellement je bricole beaucoup avec des compresseurs, des pompes à eau, etc... qui nécessitent des forts ampérages, parfois jusqu'à 50A), et en effet le reconditionnement d'alims de PC est une excellente solution, d'autant que certaines (les monorails) permettent d'avoir un gros ampérage en sortie (une 720W en monorail vous donne 60A !). Pour ceux que l'article intéresserait, c'est ici :
    http://www.sergentbrico.com/choisir-alimentation-12-volts.html
  • Ludovic
    • 17. Ludovic Le 16/02/2015
    Bonjour,
    Je dispose d'une vieille alim pc (compaq)
    Je veux récupérer le 12V avec un maximum d'amperage (9-10A)
    Mon alim est en gros câblée comme dans le tuto
    Et j'aimerais savoir si je peux associer les fils jaunes (12V) et orange qui sont aussi indiqués 12V sur la platine de l'alim ?
    J'ai essayé de mesuré la résistance avec le testeur et lorsque que je met une borne sur le COM et une borne sur les fils oranges mon testeur "sonne" et indique aucune résistance!
    Alors que avec les fils jaunes et oranges mon testeur m'indique une résistant de 300ohms environ!
    Merci pour le tuto :)
    • radio-man64
      • radio-man64Le 20/02/2015
      Bsoir, Evitez le mélange des sorties! En mettant en parallèlle 2 ou trois fils du 12V vous aurez largement les 10 ampères souhaités... Cdlt Domi64
  • Brid
    • 18. Brid Le 18/01/2015
    Salut,

    Merci pour ce tuto :)
    J'ai modif une alim pour alimenter une pompe 12v.
    Et ca fonctionne :) enfin ... presque comme je le voudrais: Ma pompe possède un capteur permettant de demarrer dès qu'il y a de l'eau. Ce capteur est en 12v. J'aimerai le brancher à la place de l'interrupteur. Es ce que c'est possible?
    • radio-man64
      • radio-man64Le 19/01/2015
      bjr, je ne connais pas votre branchement, mais cela ne me parait pas possible! cdlt domi64
  • marquez
    • 19. marquez Le 15/01/2015
    bonjour, comment savoir si ou pas mettre 1 résistance sur mon alim de pc merci
    • radio-man64
      • radio-man64Le 17/01/2015
      bjr, Toutes les alims de PC necessitent une charge minimum pour démarrer! Cdlt Domi64
  • Boivin
    • 20. Boivin Le 11/12/2014
    salut salut je viens de lire cet article très intéressant et je me suis posé une petite question: est-ce qu'on peut aussi transformer une alim en gbf ?
    • radio-man64
      • radio-man64Le 11/12/2014
      bsoir, rien à voir avec un geneerateur BF! Vous en avez deux montages sur le site: un a transistors un second à microprocesseur (kit chinois) cdlt Domi64
  • radio-man64
    bjr,
    Vous pouvez monter les fiches sur le bioitier de l'alim comme a fait cet amateur américain:
    http://web2.murraystate.edu/andy.batts/ps/powersupply.htm
    Il est intéressant aussi de monter le ventilateur à l'extérieur(en inversant la fixation) et de mettre ainsi les résistances bobinées dessous: elles seront refroidies par le ventilo..!
    cdlt
    Domi64
  • radio-man64
    Oui isoler veux dire que les fils non utilisés seront attachés et on se débrouille pour qu'ils ne puisse pas toucher (électriquement) un autre fil ou le chassis!
    Vous sortez du boitier le 12v et la masse et les deux fils pour l'interrupteur, prévoir une résistance de 150Ohms 5 watts entre 12V et masse pour que l'alimentation démarre correctement:
    On peux aussi y mettre à la place une ampoule de voiture genre navette de 12V 5W...qui en plus de faire débiter l'alim eclairera le point de travail!
    Cdlt
    Domi64
  • kms30500
    • 23. kms30500 Le 04/05/2014
    bonjour, je souhaiterais reprendre votre réalisation mais étant totalement novice en électronique j'ai besoin de quelques renseignements:

    1) les diodes que vous avez insérées sont elles obligatoires? si non que faut-il faire (relier directement les 2 fils?)
    2) je n'ai besoin que d'une sortie 12 volts (pour alimenter un mini compresseur) pourriez-vous m'indiquer les modifications à apporter par rapport à votre schema d'origine.
    merci pour vos renseignements.
    • radio-man64
      • radio-man64Le 04/05/2014
      les diodes ne sont pas obligatoires dans ce cas il faut ISOLER les fils..! Par contre l'interrupteur est indispensable ainsi que les résistances de charge sinon l'alim ne démarre pas! Cdlt Domi64
  • yamatorix
    • 24. yamatorix Le 25/03/2014
    Bonjour, mon très vieux pc a atrapper un gros virus et devenait tres vieux, j'en ai un nouveaux maintenant! néanmoins. Bricoleur, j'aimerais récupéré l'alime! déja retirée de la tour et prette a etre testée! (Antec Bp350P) je ne trouve pas le code couleur et je n'arete pas de tester mais sans savoir quel fil est la masse, je suis bien avancer... quelquu'un pourrais m'aider? (non ce n'est pas le noir...)
    • radio-man64
      • radio-man64Le 25/03/2014
      bsoir, Sur TOUTES les alim de pc il y a 3 couleurs qui sont normalisées c'est celles qui vont sur les prises d'alimentation à 3 broches: Le noir c'est le négatif, le rouge c'est le +5V et le jaune c'est le +12V... Pour les autres couleurs de fils il peux y avoir des différences qui sont indiquées sur une étiquette collée sur l'alim... Pour lever le doute remonter l'alim dans la tour en la branchant sur la carte mère et vous démarrez le PC : vous pouvez ainsi mesurer les tensions de sortie sur les fils avec un contrôleur! Cdlt Domi64
  • radio-man64
    Bjr,

    Pour avoir testé beaucoup d'alimentations les sorties pour une tension donnée (12V par exemple) sont les même que ce soit coté alim carte mere et coté périphériques...
    Si vous voulez "tirer" un max de courant mettre plusieurs fils en // tant sur le noir (negatif) que sur le jaune (positif) afin de limiter la chute de tension dans les fils comme précisé dans l'article!
    Bien vérifier les branchements coté fils de commande(les couleurs des fils varient d'une alim à l'autre) et ne pas oublier les résistances bobinées qui font débiter un peu de courant à vide sinon l'alim risque de ne pas démarrer...
    Bon cablage
    Cdlt
    Domi64
  • Jean Pierre
    • 26. Jean Pierre Le 22/11/2013
    Bonjour Domi64
    je ne comprends pas le négatif 3.3v il est pris où et comment?
    il est certain que 12-3.3 font bien 9 v.
    D'autre part vous avez garde 2 fils rouges et 2 fils jaunes pour le 5 et 12 volts avec 10 A
    si l'on veut plus de 10 A y a t il un inconvenient à en prendre 3 ou 4 pour chaque tension.

    c'est une ATX 400 qui donne 18 A sous 12 v 40 A sous 5.5v et 28 A sous 3.3v

    sur celle là c'est trop tard mais j'en ai une autre de même facture
    j'ai obtenu c'est 2 alim par une relation informatique

    désolé pour les quetions posées mais très cordialement

    Jean Pierre
    • radio-man64
      • radio-man64Le 22/11/2013
      bjr, je me rends compte que ce qui était possible sur des alim à découpage d'il y a 5 ou 6 ans (comme celle que j'ai utilisé) n'est plus possible maintenant sur les récentes: L'idée de prendre 9Volts entre le +3,3V et le 12 v n'est envisageable que si l'enroulement du transfo est le même pour toutes les tensions de sortie or sur les alims récentes ils sont séparés(voir schéma joint) donc on oublie! On dispose toutefois d'une ou plusieurs alim régulées sous des intensités très importantes. On peux à partir du 12Volts alimenter un régulateur LM317 ou L200 (voir alim Basse tension sur le site) et avoir- en plus des tensions fixes- sous un fort courant: une tension régulée variable en sortie du circuit intégré.... Si on veux pouvoir "tirer" un fort courant sur les sorties 5V ou 12V il faut évidemment bien dimensionner la section des fils de sortie : c'est pour cela que j'en ai pris plusieurs ensembles! Voila ya plus qu'à! Cdlt Domi64
  • Jean Pierre
    • 27. Jean Pierre Le 21/11/2013
    Bonsoir
    Bravo pour votre site que j'ai découvert il y a peu de temps .
    j'ai bien commence à faire le recyclage d'une alimentation de PC; il me manque les résistances pour tester elles sont commandées; mais je ne comprends pas comment vous trouvez un 3.3 v négatif pour obtenir du 9 v en utilisant le + 12 v ; je souhaiterai de votre part une explication plus détaillée ; je ne suis plus très jeune et pas assez bourlingué dans l'électronique ou électricité pour saisir l'astuce
    un de mes amis Rodrigue F8dfo62 que vous connaissez peut être m'a dit d'aller sur le forum de Radiofil mais vous en faite parti je crois et c'est pour cela que je vous pose directement cette question; je vous en dirai beaucoup plus car étant plus jeune j'avais cablé un petit émeteur 4 tubes sur un schema trouvé sur un livre de télécommande de Mr Péricone cela fait 45 ans ; il fonctionne relativement bien la lampe en série dans l'antenne est très lumineuse ; mais j'ai un problème de tension qui s'écroule sur l' alimentation; je vous ferai part de cette realisation si vous le souhaitez;
    en vous remerciant par avance
    Meilleures salutations
    JP Vargas
    jpvargas@free.fr
    • radio-man64
      • radio-man64Le 21/11/2013
      Bsoir, Merci de l'interet que vous portez a mon modeste site! Pour l'alim j'avais déjà fait une réponse à ce sujet: " radio-man64 (site web) Mercredi 16 Janvier 2013 bonjour, Sur l'alimentation que j'ai testée j'ai procédé de la manière suivante: Pour avoir 9 volts j'ai pris le négatif sur le 3,3V et le positif sur le 12V : la différence fait bien 9V..! Il s'agit d'une "tension flottante" isolée de la masse... Attention il ne faut en aucun cas se servir du négatif (fil noir) relié au 0V et au chassis.." Cela peux paraitre surprenant mais n'oublions pas qu'une tension est avant tout "une différence de potentiel"...! Cdlt Domi64
  • Castro
    • 28. Castro Le 16/01/2013
    Bonjour, en regardant le site vous dites que l'on peut combiné le +12V et le +3.3V = 9V. Moi j'ai essayer mais mon alim se en sécurité, pouvez-vous m'en dire un peu plus. Faut-il résistance + diode entre le+12V et le +3.3V
    D'avance merci
    • radio-man64
      • radio-man64Le 16/01/2013
      bonjour, Sur l'alimentation que j'ai testée j'ai procédé de la manière suivante: Pour avoir 9 volts j'ai pris le négatif sur le 3,3V et le positif sur le 12V : la différence fait bien 9V..! Il s'agit d'une "tension flottante" isolée de la masse... Attention il ne faut en aucun cas se servir du négatif (fil noir) relié au 0V et au chassis.. cdlt Domi64
  • gras
    • 29. gras Le 11/11/2012
    bonjour j ai un condo electrochimique de 8uf 16 uf 500v couleur des fils bleu rouge jaune je pense que le bleu et la masse et commum mais je ne connais pas les autre en vous remercient si vous pouvez me dire
    • radio-man64
      • radio-man64Le 12/11/2012
      bjr, En général la corres^pondance est écrite sur le condensateur ...en francais ou en anglais?? On peux toutefois déduire que le bleu est le négatif , le rouge le + 16µF, le jaune le +8µF sans gros risque d'erreur! Il n'y a pas de code couleur spécifique pour ce genre de capas...le plus gros risque est d'inverser les valeurs mais cela n'aura pas de grosse incidence sur le montage! Cdlt Domi64
