Un "sans marque" de Jean Pierre

Remise en état d’un poste ‘Sans Marque’
Probablement construction vers 1940-1950
+++++++++

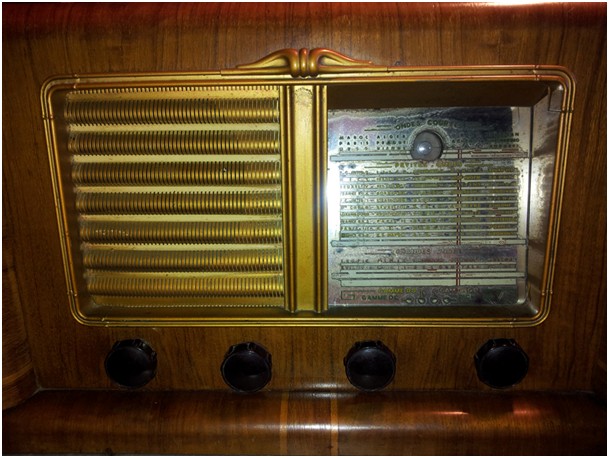

Etat d’origine comme je l’ai eu extérieur relativement propreV01

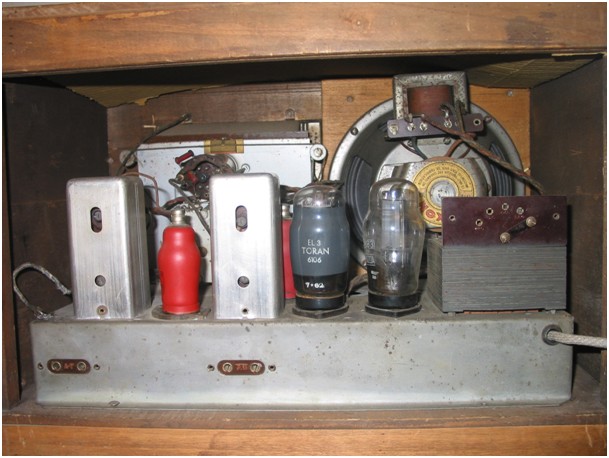

Vue intérieure où l’on aperçoit le vieux cablage V02

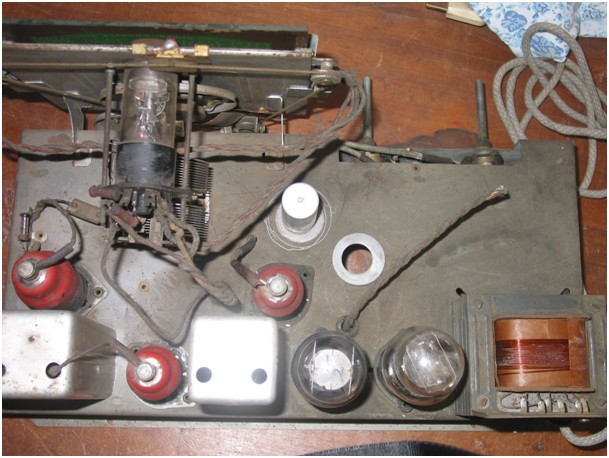

Sortie du coffre de la poussière et transfo un peu à nuV03

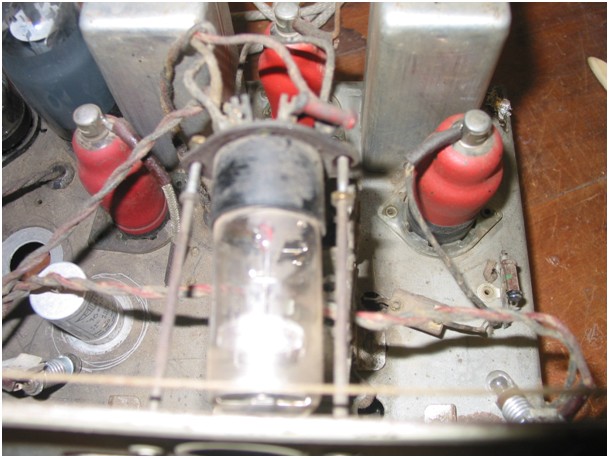

Vue de plus près il y a pas mal de poussière va falloir nettoyer et souffler, avant de tout démonter, air comprimé 6 bars pour aller dans les coinsV04

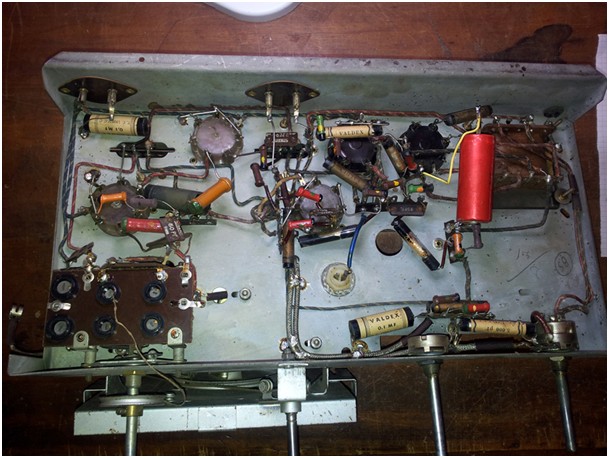

C’est plus propre mais les condensateurs ne sont pas de la première jeunesse; à changerVv05

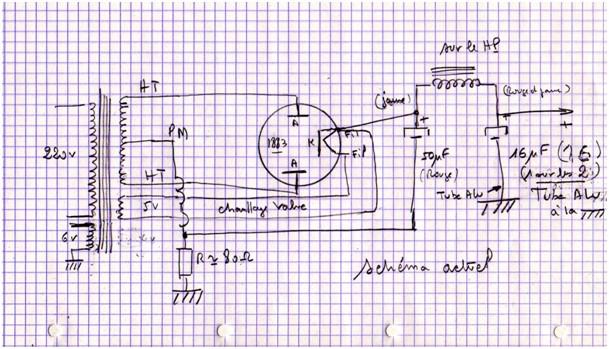

 Repérage de l’alimentation; merci Domi pour les explications

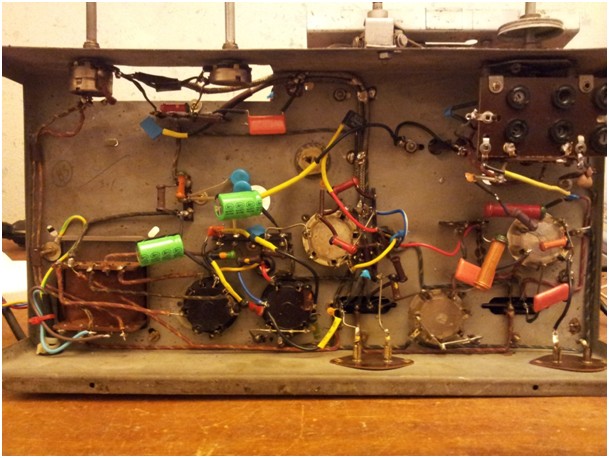

V06Changement des condensateurs ça fait plus sérieux ; je n’ai pas pu
Incorporer les deux 22 uF 450v dans le tube Alu, pas assez de place dommageV07

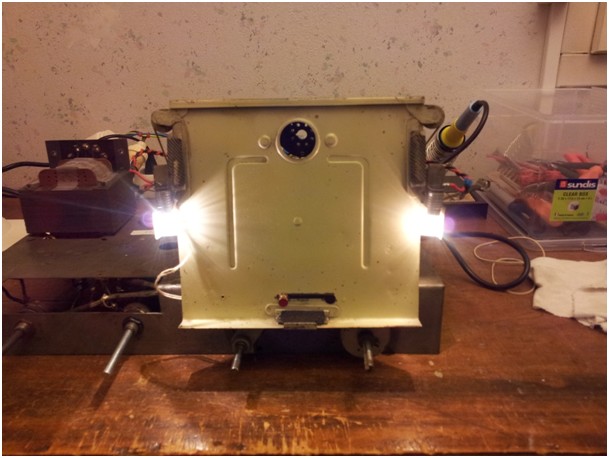

 Premier essai ;  les ampoules du cadran fonctionnentV08

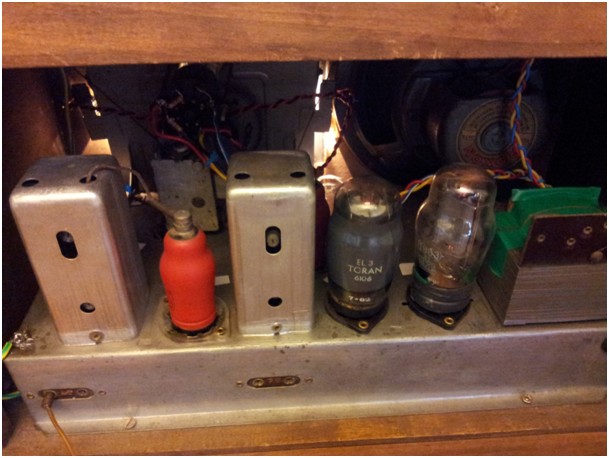

 Après remise dans le coffre tout marche ; le transfo a été protégé ;le nouveau câblage est visible et tresséV09

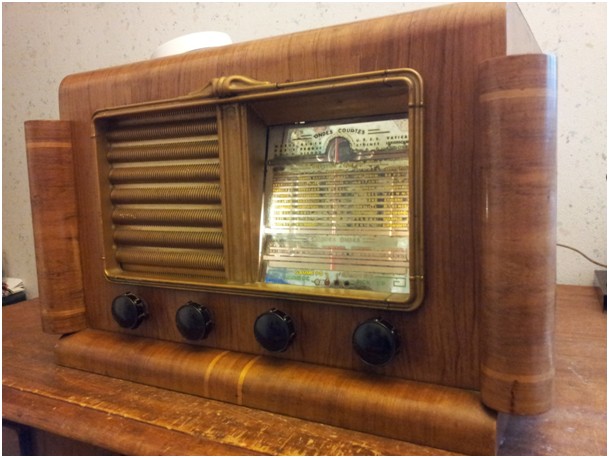

 Et me voilà prêt à refonctionner ; j’ai même eu droit à un bon coup de cire pour me rajeunirV10

Conclusion
Lors de ma première tentative de restauration, pour Radio Azur, l’idée ne mettait jamais venu de le faire, mais avec l’aide de Domi j’ai reussi. Son savoir faire et sa convivialité m’ont amené à retrouver 2 postes dont celui-ci à rénover et ça marche; sans le connaitre sauf par messages il m’a passé le virus de la rénovation
Merci Domi pour tes conseils et pour le troisième Ribet Desjardins UNIC je pense avoir encore besoin de Toi.

Jean Pierre V
