Un Philips B4X12A/01 par Christian
Christian m'a envoyé les détails de la restauration d'un poste PHILIPS B4X12A/01 qu'il a effectuée pour un ami à lui!
Le philips B4X12A/01 est un beau poste à lampes AM/FM datant de 1961:
Sa fiche => https://www.doctsf.com/grandlivre/fiche.php?f_ref=2034&ori=ps
son schéma =>
B4X 12 A (208.38 Ko).

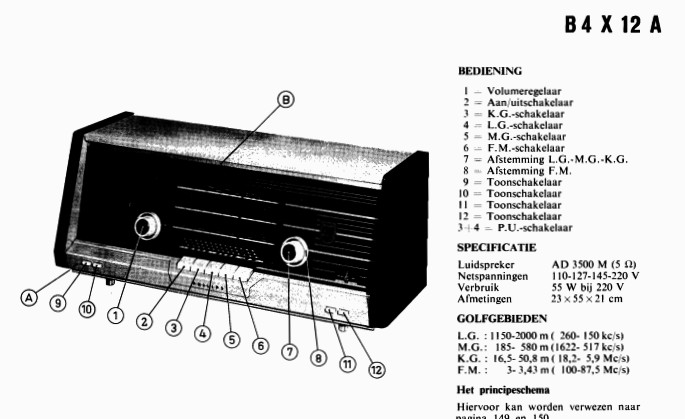

Ses caractéristiques principales:
On remarquera en particulier que si la bande FM est présente, elle ne couvre que de 87,5Mhz à 100Mhz!
---------------------------------------------------------
Les présentations sont faites, voyons maintenant le travail de Christian:

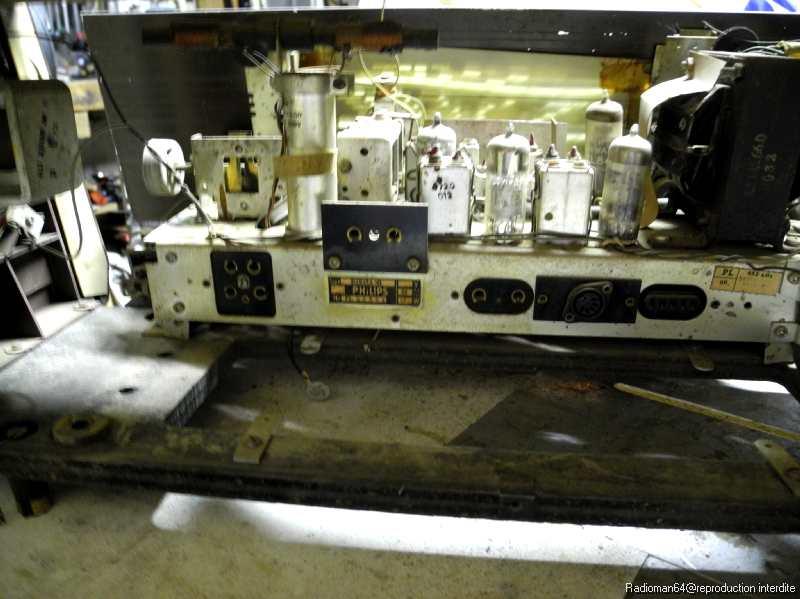

On m'a donc confié ce poste B4X12A/01 de 1961 pour une remise en état:
Il est équipé des lampes suivantes : ECC85, ECH81, EF85, EABC80, EL84, EZ80, EM80,
>Etat des lieux:

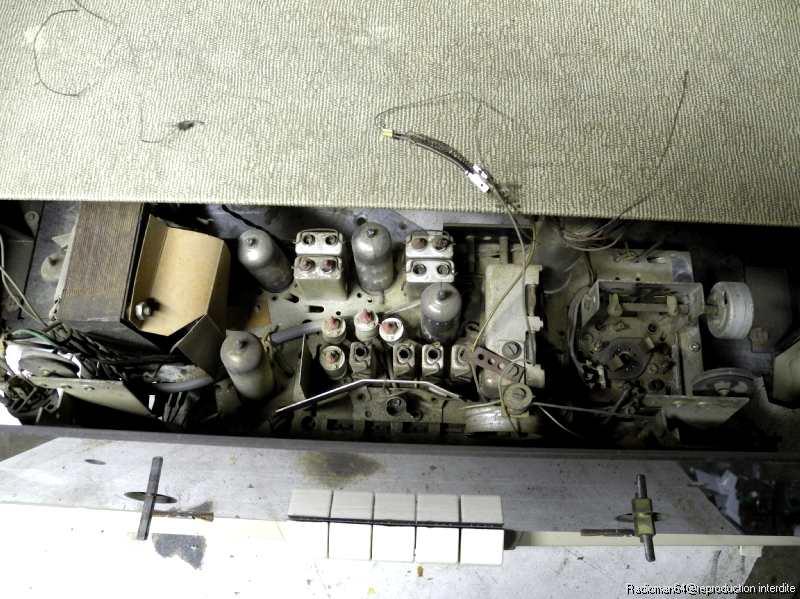

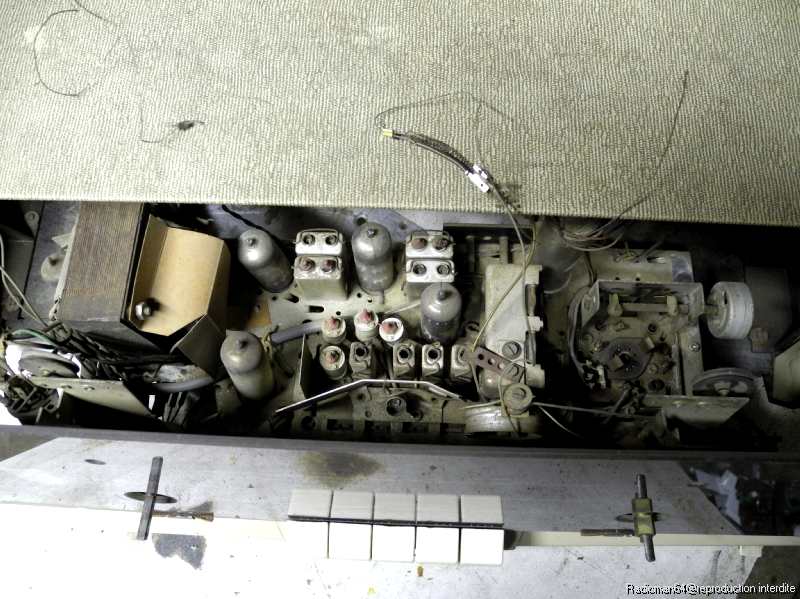

Il est bien sale, il manque les aiguilles de cadran; ficelles cassées bien sûr, la lampe cadran, la lampe FM Ecc85, le petit cache dessous.
Une self sur le bloc FM est endommagée: il manque une partie des bobines .
Le blindage de la lampe (fm) et le blindage inférieur du bloc sont absents.

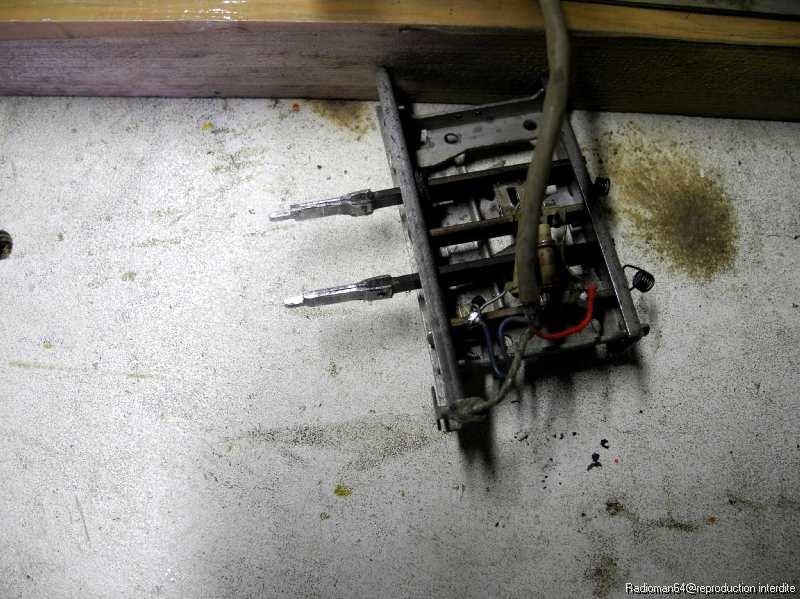

Les plaquettes bakélite d'un commutateur de tonalité cassées......

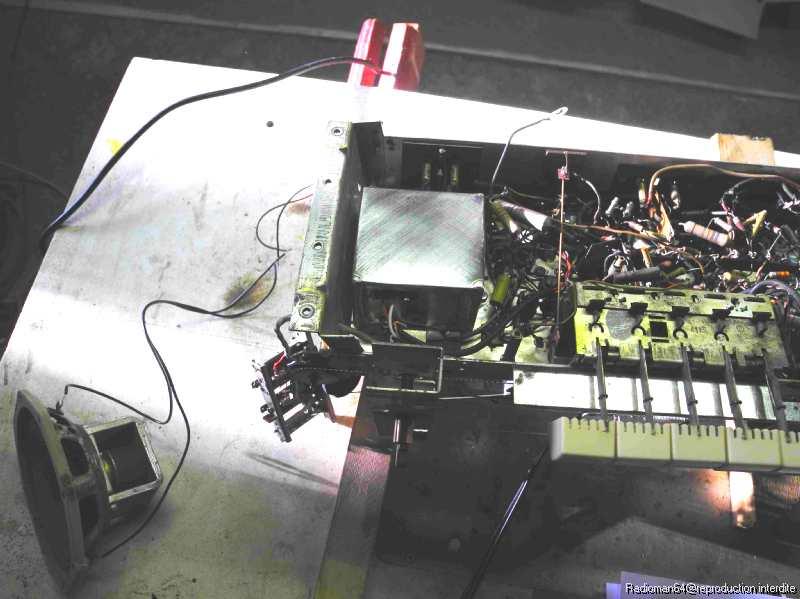

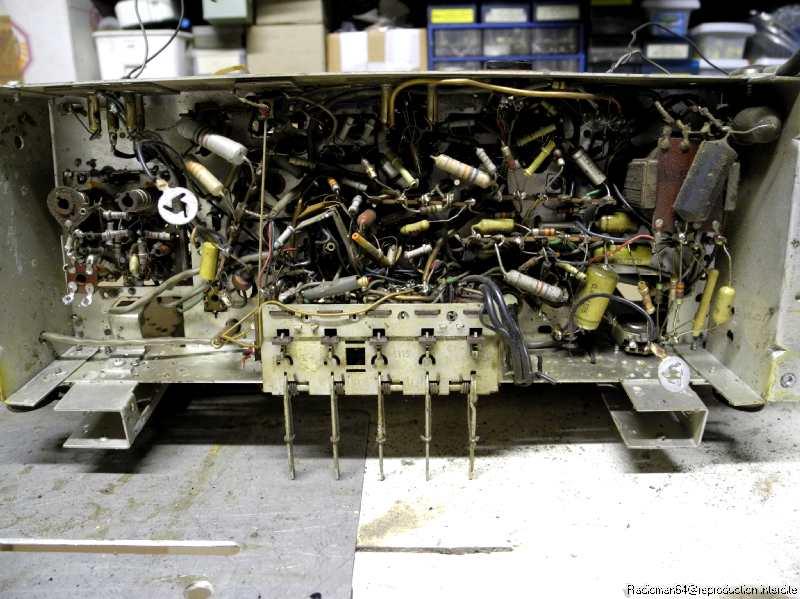

> Après démontage et un bon nettoyage, remise en fonction de la capa de filtrage 50+50µf dans son "emballage", remplacement de 2 capas type goudron de 2200 et 3300pf , et d'un petit chimique 4 µf 65v. ....

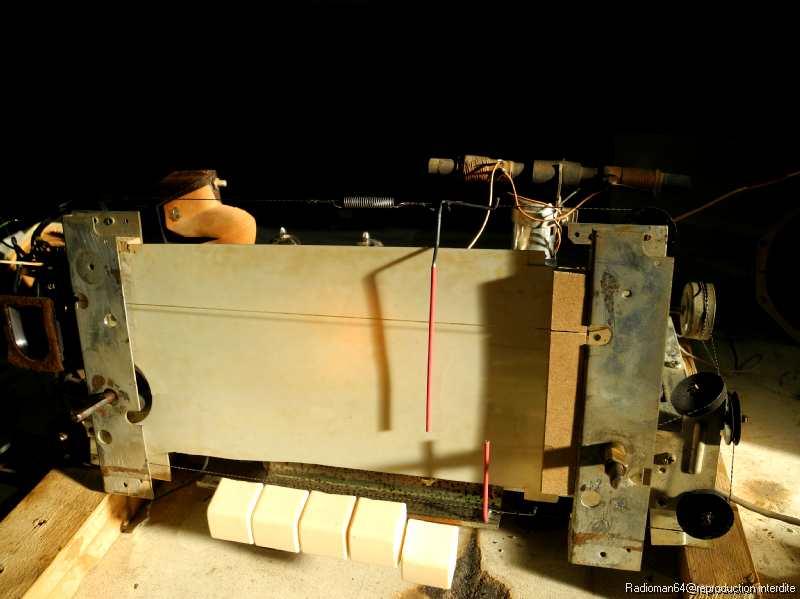

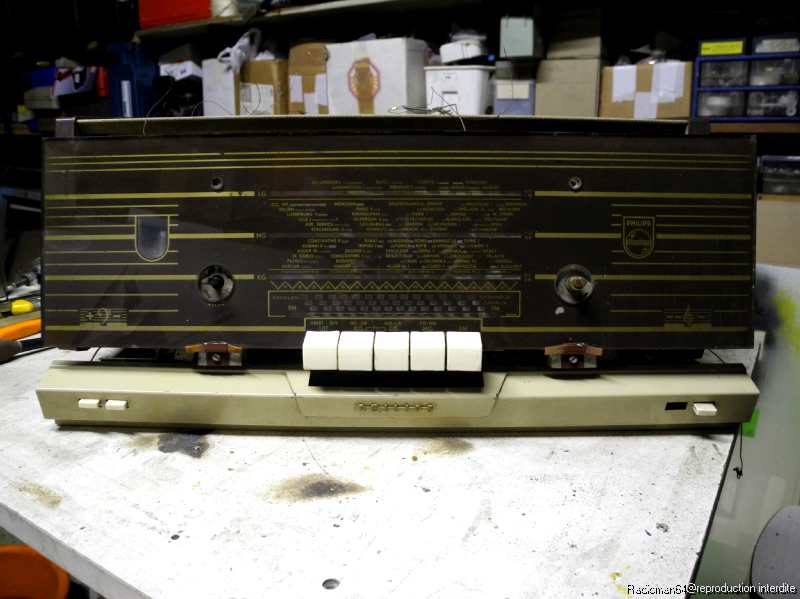

On va continuer par le dégrippage des poulies de ficelles, la réfection de l'entrainement cadran:
un coup de KF dans le potar et dans le clavier...
On mets le carroussel sur 220v , une lampe 100w en série dans l'alim ....premier essai en vue de tester l'AM...............
Ca fonctionne!!!!
L'oeil magique ,EM80, lui, ne dit rien. je tente la "suralimentation" avec le doubleur de tension: 500v, je trouve que ça fait beaucoup...
( merci Domi/le site) mais après avoir changé la 470ko qui avait mauvaise mine, on aperçois du vert mais pas terrible quand même....

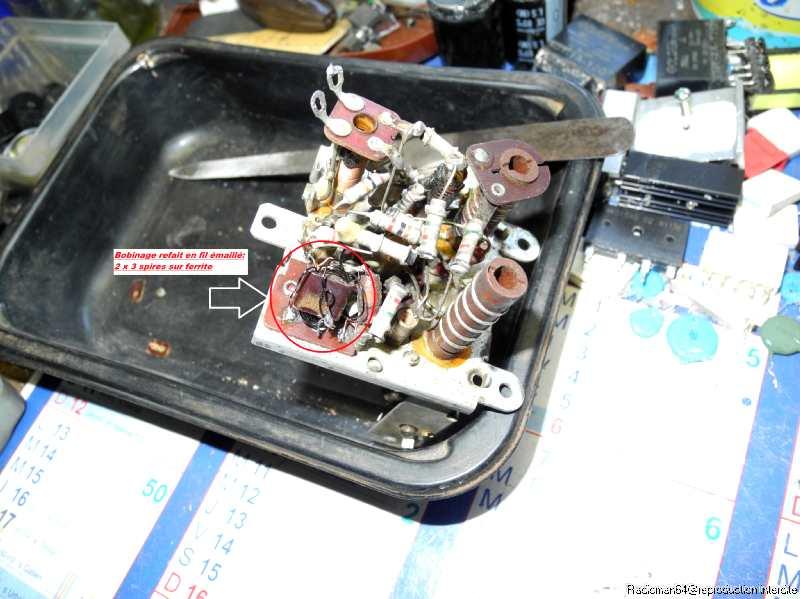

> Je m'attaque ensuite à cette self/ferrite sur le bloc FM où le bobinage paraissait être double ( il y a 4 trous) et il en reste une moitié , un coup d'oeil sur le schéma ( merci Doc-tsf) et je tente le même nombre de spires 3+3 avec point milieu ( petite chute de fil émaillé 5/10) que je raccorde, toujours un oeil sur le schéma sur les bornes d'entrée de l'antenne 300ohms FM.
Je remplace également le cablage blindé de sortie du bloc qui avait été coupé et trop court.
> Un copain m'ayant procuré une ECC85 et un EM80, je fais le test de la FM , une espèce de petit craquement cadencé , sans rien de plus!
je vérifie en dessous du poste mon branchement et là: une tresse de masse du fil de sortie qui touche les fils de résistances
( ça doit être en tournant ce câble que le contact s'est produit).
j'isole la tresse, je réessaie et j'ai le son de mes stations locales !!!!!
Je ne vous explique pas le sourire!!!

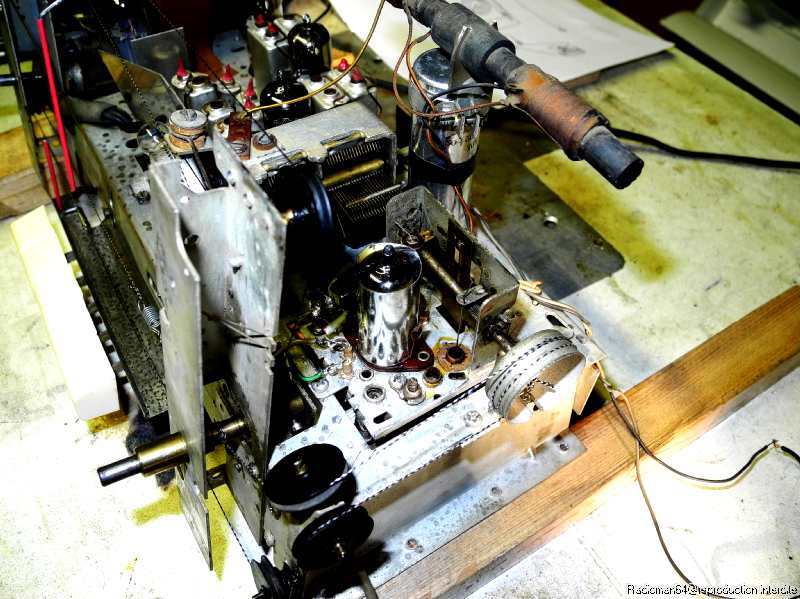

> Je vais ensuite faire le blindage de la lampe et du bloc avec de la petite tôle ( merci l'ami Ricorée) qui se soude parfaitement à l'étain.

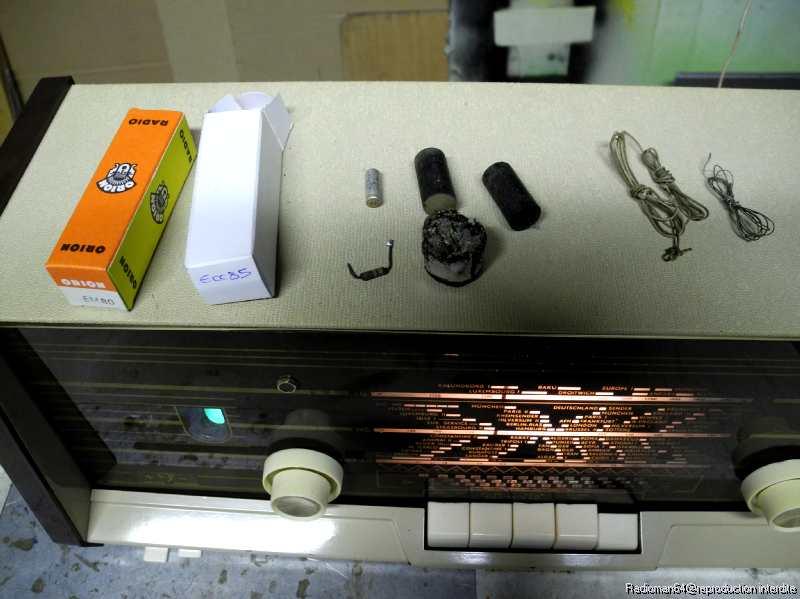

> Après essai de la EM80 donnée et malgré la suralim.(guère mieux) je décide d'en commander une , avec une ECC85 ( en Espagne...)

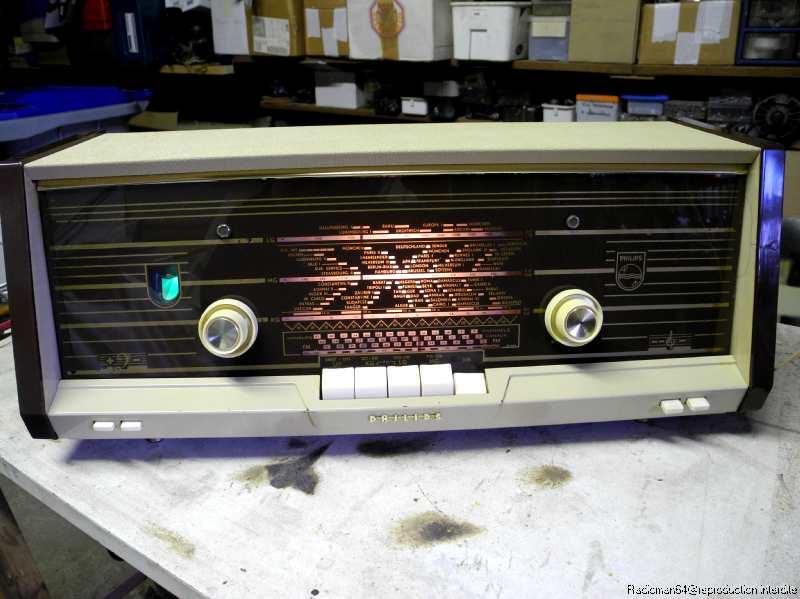

> Le résultat est parfait.

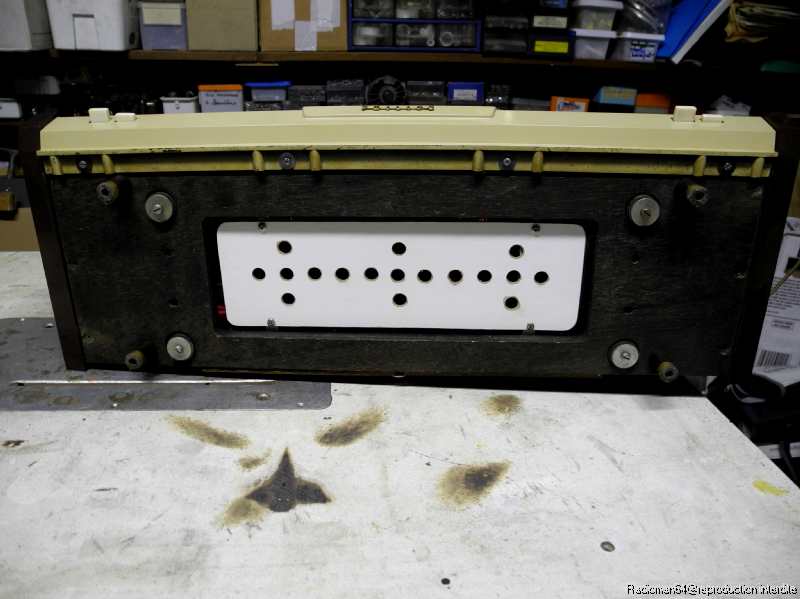

> Je découpe un cache pour le dessous dans un morceau d'isorel ,
je me trouve une antenne FM 300ohms dans mes cartons :
bonne réception , le résultat est très satisfaisant.....ou plutôt me convient parfaitement.
Date de dernière mise à jour : 08/03/2017
Commentaires
-
- 1. Alfred Le 05/09/2021
Bonjour,
Merci pour cet article.
J'attaque la restauration d'un B4X12A. Quelle est la valeur correcte pour le fusible F1 ? Il est fondu sur le mien et je ne suis pas sur qu'il soit adapté. Bien sur je ne vais pas tenter une mise sous tension sans vérification complète mais pensez vous que 1A est raisonnable ?
Alfred-
- radio-man64Le 08/09/2021
bjr, un 500mA me parait plus raisonnable! cdt
-
- 2. PENICAUT MARC Le 13/02/2020
Merci Radio-man 64, en fait je m'aperçois sur vos photos que la baguette dorée qui est en haut du cadran doit rester sur l'ébénisterie. Or, cette baguette est fixée sur le chassis par 2 vis dont une n'est pas accessible car elle est derrière le transfo. En plus, pour sortir le chassis par l'arrière il faut démonter les HP et leurs vis ne semblent pas accessibles non plus, surtout celles vers l'avant ! J'ai manqué quelque chose ? Merci pour votre aide !-
- radio-man64Le 13/02/2020
bjr, je n'ai jamais eu ce poste entre les mains! Normalement avec la doc et un peu de logique on devrais s'en soertir...mais c'est vrai que Philips a souvent cherché des complications! cdt domi
-
- 3. Penicaut Le 10/02/2020
Merci pour ce reportage. J'ai le même à restaurer mais je n'arrive pas à sortir le chassis. Sort t-il par l'avant ou par l'arrière ? Merci-
- radio-man64Le 10/02/2020
bjr le chassis sort (avec précautions) part l'arrière! vous avez la doc sur le site "doc tsf"... cdt domi
-
- 4. BAG Le 04/09/2019
bonjours vous ne saurais pas me scanner svp la glasse de la radio philips b4x12a pour moi la restaure car la mienne est fort abimer c est a dire les ecritures se sont effacer merci .BAG said
bouba.0700@gmail.com-
- radio-man64Le 08/09/2019
bjr, désolé mais l'article m'avais ete envoyé par un ami, je n'ai pas ce poste dans ma collection! cdt domi
-
- 5. denneval Le 11/03/2017
Bonjour
Je possède un b4x12a mais malheureusement il me manque une pièce..... Ne possédant pas de schéma , juste une photo de la pièce qui manque....Es que je peux vous envoyer cette photo dans votre émail? SVP . Pour insérer une photo cela ne fonctionne pas ....Ou je ne sait pas m'en servir
Cordialement-
- radio-man64Le 11/03/2017
bjr, vous pouvez envoyer la photo sur ma boite mail: domi64 arobase gmx.fr cdlt domi
