Le BERMASCOPE de Christian



Christian m'a envoyé ce petit article et quelques photos concernant la restauration d'un "Bermascope"..!



C'est quoi un "Bermascope"..?

Laissons la parole à Christian qui va nous l'expliquer!

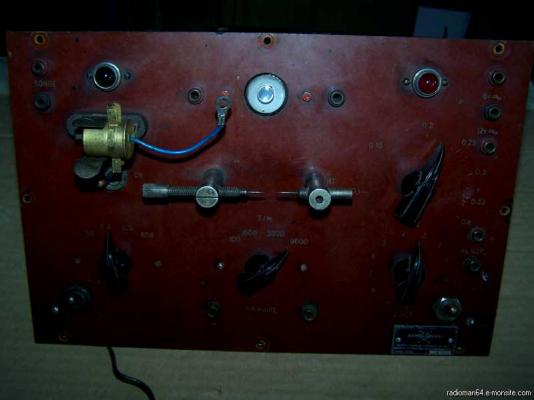

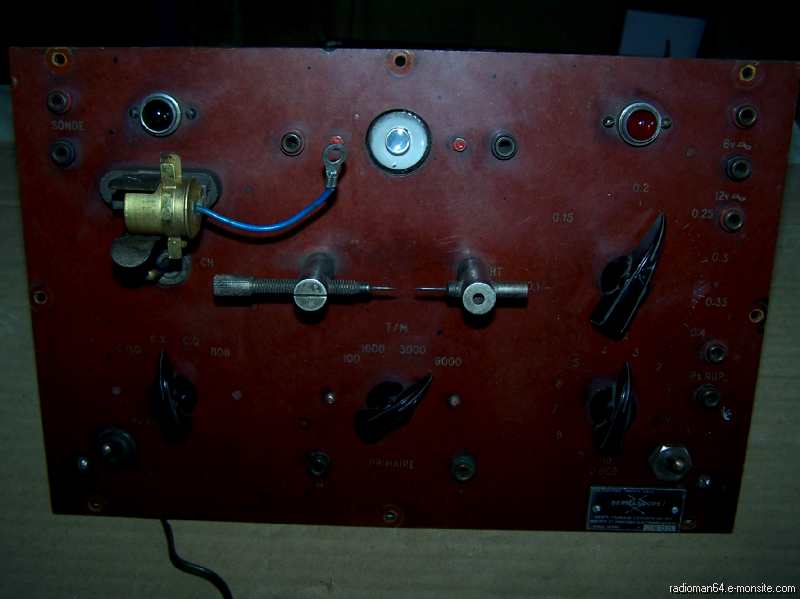

Bermascope 1

"

- Restauration d'un "Bermascope" :

Appareil des années 50 qui servait pour tester les composants d'allumages de moto, motoculture et même voiture comme les condensateurs, bobines, rupteurs .....

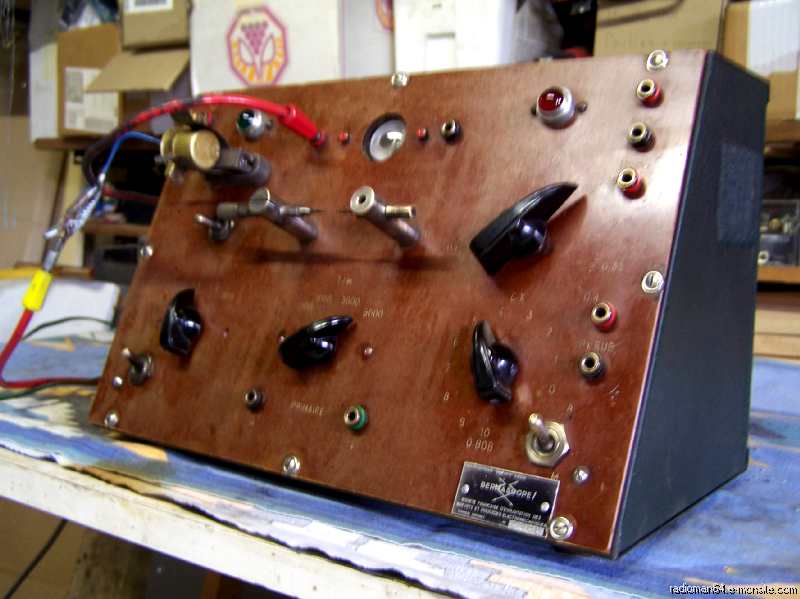

Bermascope 2

- Après contrôle il s'avérait que la lampe redresseuse EZ90 était Hs (de visu) , les condensateurs "goudron" étaient à changer ( sur les conseils de Domi) .

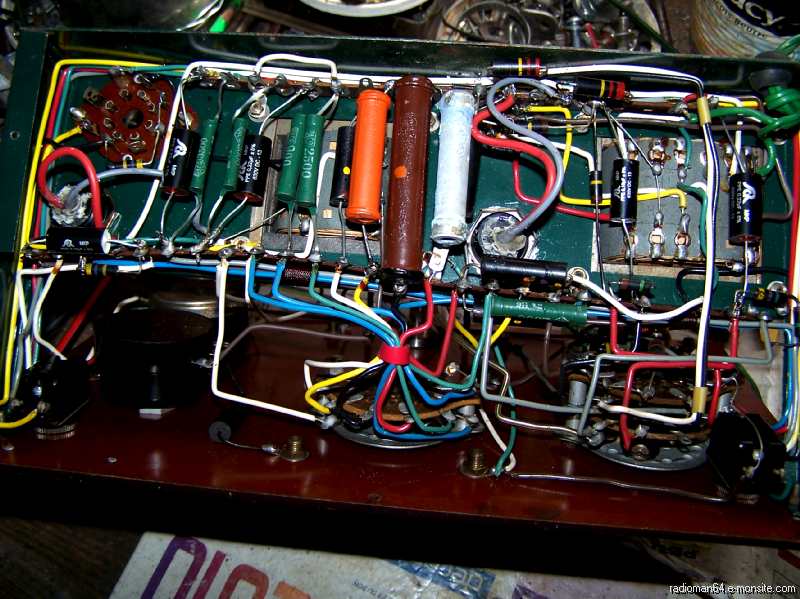

Bermascope 8

-J'ai donc remplacé ses condos : 0,1µf 1500v par 1µf 630v... 0,25µf 1500v par 0,22µf 630v.

Bermascope 7

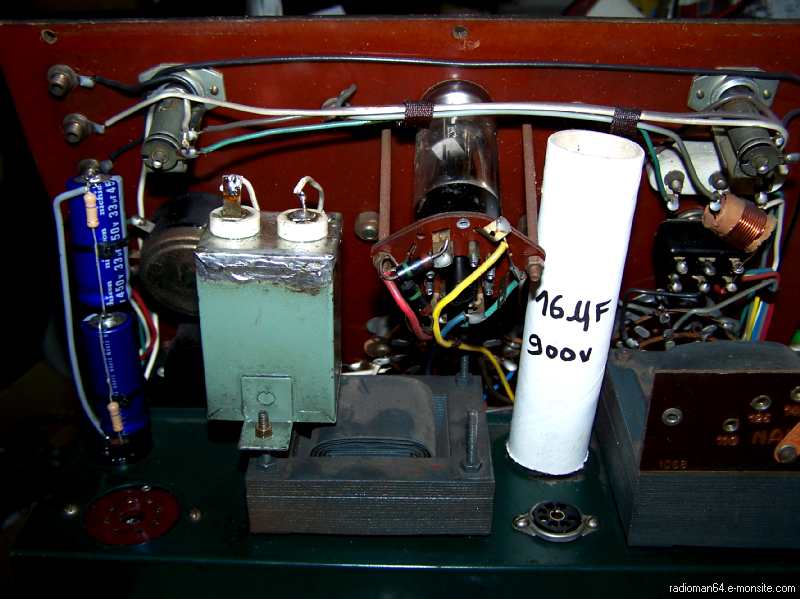

- Les 2 gros 16µf 550v par un montage de 2 x 33µf 450v chimiques en série , ce qui fait 16 µf 900v. 1 résistance de 470ko sur chaque condo (toujours sur les conseils de Domi).
-Une soudure sèche sur une résistance bobinée a été refaite.

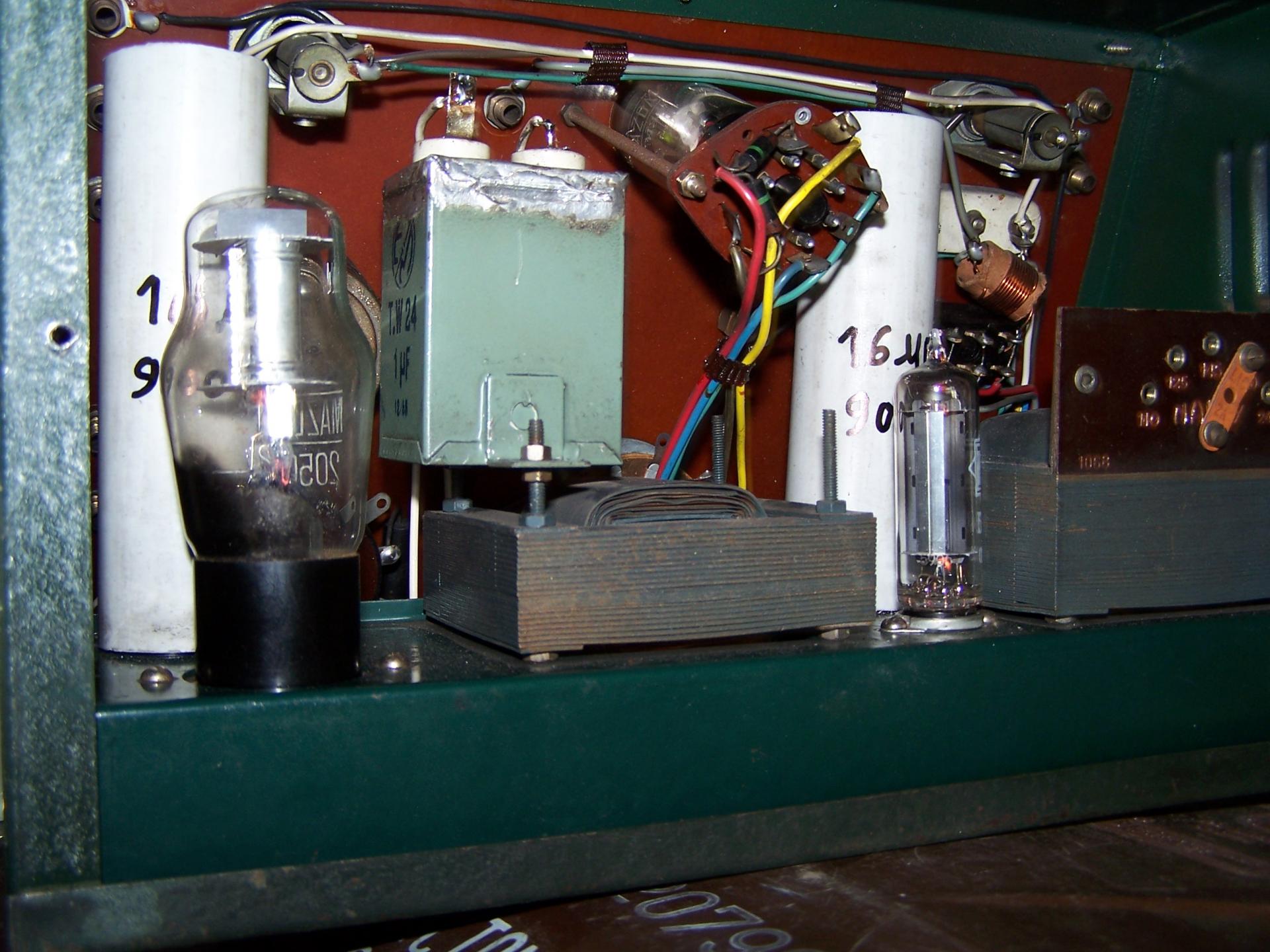

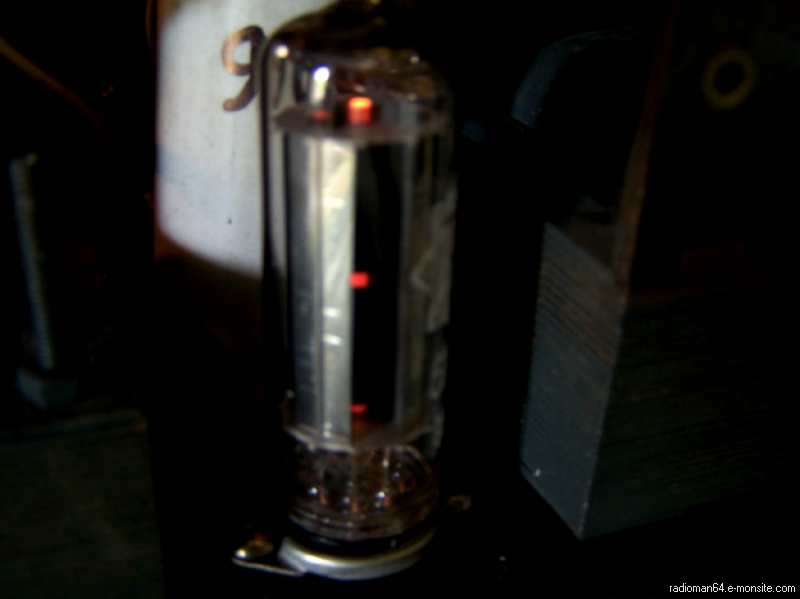

  - Au premier essai, les lampes s'allument : la grosse Mazda 2050, la redresseuse neuve 6X4 en rempl. de la EZ90,

Berma 003

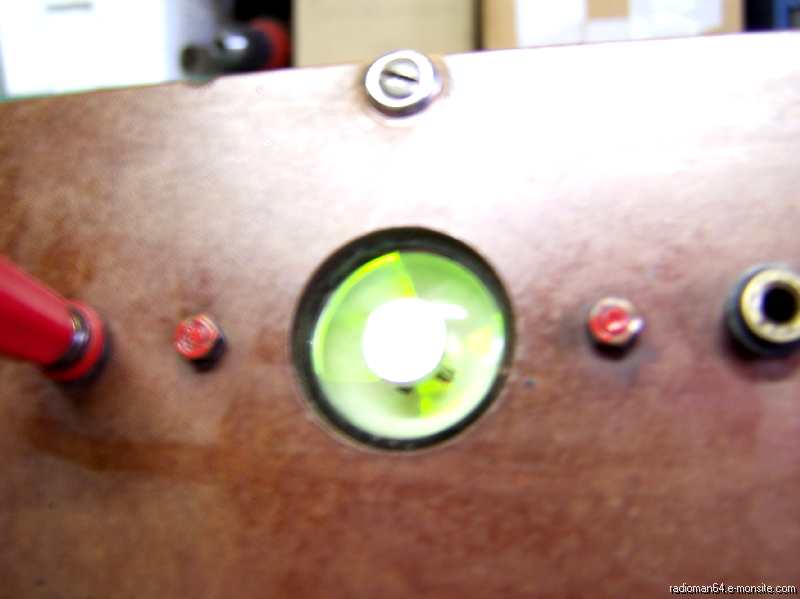

et l'oeil magique EM34:




Bermascope 3

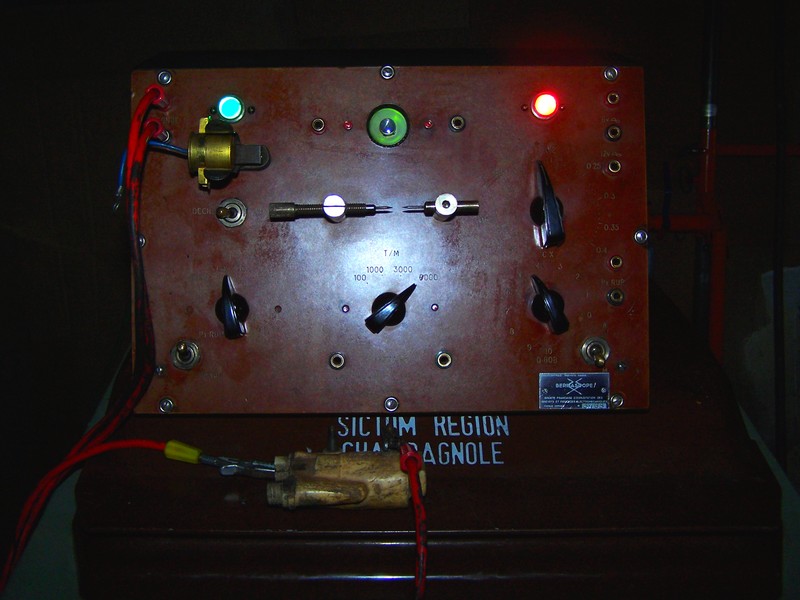

-Essai avec un vieux condensateur d'allumage, l'oeil magique varie à peu près comme indiqué sur la notice ( trouvée sur différents sites comme Vartools qui a commercialisé cet appareil)Berma 012

-Un petit coup de nettoyage, des petites rondelles cuvettes adaptées aux vis, un passe-fil pour celui d'alimentation et voilà cet appareil prêt à resservir.

 -Un grand merci à Domi pour son site , sa compétence et sa serviabilité ( il n'est pas avare de conseils!!!)

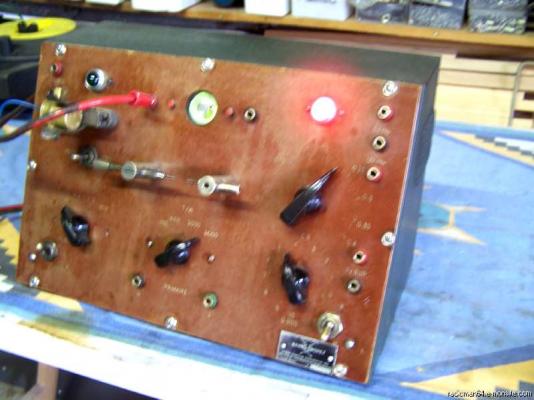

Bermascope 4



Pour terminer voici la notice d'utilisation du "Bermascope" trouvée sur le net:

Bermascope electronique sofrexBermascope electronique sofrex (4.35 Mo)

Bravo à Christian pour sa restauration!

Commentaires (26)

Henri Castanier
  • 1. Henri Castanier | 29/10/2019
Je répare actuellement Un BERMASCOPE 53M
a votre disposition si besoin ..
tel 06 41 45 55 23
jacquot5
  • 2. jacquot5 | 08/10/2019
je recherche les références des 2 transfos du bermascope D53
je ne sais pas faire le captcha , c'est la première fois que je fais des recherches et j'ai de la peine à y arriver, qu' entendez-vous par site internet
radio-man64
bjr, l'appareil n'étais pas à moi aussi je n'ai pas d'autres infos que celles que j'ai mises et encore moins de schéma! cdt domi
Christian
  • 3. Christian | 29/04/2018
Bonjour Domi,
J'ai actuellement à remettre en état un Bermascope M73C, j'attends un devis pour rebobinage du transfo d'alim. je ne sais pas si Jean Michel ( cyclotron) pourrait être intéressé par des tuyaux sur cet appareil en vue d'en sortir un schéma qui apparemment plairait à pas mal de monde ....Perso, je n'ai pas les compétences pour le faire.

Dans l'attente de ta réponse, passe un bon week end
Cordialement, Christian ( arpete39 chez Docstsf)
radio-man64
bjr, beaucoup de gens sont interessés par ces appareils , hélas documentations et schémas sont inexistants. je n'ai pas de contact récent avec jeanmichel, car relever un tel schéma nécessite bcp de temps et une grande habitude! cdlt domi
herve
  • 4. herve | 21/01/2018
Bonjour,

Je possède un Bermascope VAR Electronic 75 et non type 600 et je recherche le schéma du connecteur Octal mâles a 6 câbles, je n' ai trouvé que le schéma du type 600 a 4 câbles.

Merci.
radio-man64
bjr, a part celle sur le site je n'ai aucune autre doc de "bermascope"! cdlt domi
CORMIER MICHEL
  • 5. CORMIER MICHEL | 24/03/2017
Bonjour je possède moi aussi un bermascope 70. Je ne possède pas la notice d'utilisation, soit disant elle serait écrite sur le couvert, la seule chose que je n'ai pas. Il est pratiquement neuf et fonctionne très bien.IL était assez souvent utilisé pour les motos anciennes par son propriétaire. Aujourd'hui je l'ai récupéré et j'aimerai le voir fonctionner,il vient du patrimoine familial et j'y tiens plus que tout
Je remercie beaucoup à l'avance celui ou ceux qui pourront m'apporter de l'aide

Cordialement
radio-man64
j'ai mis toutes les docs sur le site! cdlt domi
Cedric
  • 6. Cedric | 23/03/2017
Bonjour
j'ai trouvé le fusible !!!
Savez-vous quelle est la valeur du fusible en carton d'origine ? Je l'ai remplacé par un porte fusible mais j'aimerai lui mettre la bonne valeur.
Merci
Cédric
radio-man64
bjr, je pense qu'un fusible de 1 A sera suffisant! cdlt domi
Monier serge
  • 7. Monier serge | 03/12/2016
Bonjour,

Et tout d'abord félicitation pour ce site très riche et super intéressant.
je possède un Bermascope électronique international 70
Qui fonctionne, mais par contre je n'ai aucune notice de celui ci
je me sert de la notice du Bermascope 73 qui est un peu différent.
Je lance donc un appel a tous ceux qui peuvent me lire pour trouver cette notice
et éventuellement le schéma.
D'autres personnes cherche également cette notice qui semble introuvable.
dès que je sais mettre une image je le fait.
mon but est de l'utiliser et de le faire partager a d'autres possesseurs.
Cordialement.
Jean Pierre Rodier
  • 8. Jean Pierre Rodier | 19/07/2016
Bonjour ,
Je suis à la recherche d'une personne capable de m'aider à restaurer un Bermascope pouvez vous me guider,

Cordialement . J P Rodier
radio-man64
bjr, je suis en plein demenagement! vous avez toute les docs et schémas sur le site... cdlt domi64
CYCLOTRON
  • 9. CYCLOTRON | 08/03/2016
Cher Domi,
Bonsoir,tout d'abord je tenais à vous remercier d'avoir mis en ligne les schémas que je vous ai envoyés sur votre site,je remercie également notre ami Christian d'avoir mis un petit mot sympa à mon égard,comme je vous l'avais dit j'étais en train de travailler sur le bermascope BEM MULLER PARIS et je viens de finir ce week-end ,c'est un appareil plus simple avec par contre un très beau câblage à l'intérieur j'ai donc le plaisir de vous envoyer tous ces schémas,je pense que cela pourra rendre service à pas mal de personnes et en plus les gents qui viennent sur votre site seront sans doute des restaurateurs potentiels de postes anciens !! D'avance je vous remercie et vous souhaite une bonne réception et soirée cordialement cyclotron.
radio-man64
Bsoir, Un grand merci à vous pour pour toute cette doc et ces schémas qui rendront service a de nombreux restaurateurs de ces "curieux" appareils! Je vais rajouter la deuxième partie sur le site... cdlt domi64
Christian
  • 10. Christian | 03/03/2016
Bonjour Domi,
Pour une surprise ....c'est une très bonne surprise. Ca représente un certain travail pour ne pas dire un travail certain!!!!
Un grand merci à Jean Michel alias "Cyclotron" et à toi pour avoir bien voulu le mettre à disposition.

Bien cordialement, Christian
radio-man64
Bjr, Hé oui, cela va aider tous ceux qui ont ce genre "d'engin" à remettre en état!
GROSCOLAS JEAN MICHEL
  • 11. GROSCOLAS JEAN MICHEL | 01/03/2016
Bonjour Domi
J'ai sorti le schéma du BERMASCOPE D53M et du VAR 600 mais je ne sais pas comment faire pour vous l'envoyer je pense que vous allez m'éclairer un peu dans l'attente je vous remercie et vous souhaite une bonne journée cordialement Jean my.
radio-man64
bjr, vous pouvez m'envoyer le schéma sur ma boite mail: domi64 arobase gmx.fr cdlt domi64
René Ferriès
  • 12. René Ferriès | 26/10/2015
Bonjour,
J'ai "remis la main" sur le bidule, pas satisfait de mon début de restauration, et j'aimerais confirmation des constatations suivantes :
- la notice parle d'un essai d'isolement des condensateurs sous 500Vcc : or mon transfo de remplacement compatible mécaniquement donnait une HT trop faible.
J'ai trouvé un transfo qui me donne 2 x 350Vac, soit env. 500Vcc après redressement/filtrage : pouvez-vous me confirmer cette valeur sur votre appareil?
- les résistances d'équilibrage rajoutées dans les condensateurs de filtrage font à mon avis double emploi avec les 220K (elles étaient là pour ça) laissées dans le châssis (on les voit photo N°3 à côté du transfo). On peut se contenter de monter 2x16µF 350Vcc en n'oubliant pas d'isoler celui "de dessus" du châssis.
- y-a-t'il une prise HT 250Vcc au point milieu de ces 220K pour alimenter par ex les plaques de l'oeil magique?
A+
radio-man64
Bsoir, le "bermascope" décrit est celui d'un ami qui s'est lancé dans sa restauration! Je n'ai hélas aucun schéma sur cet appareil, juste une notice qui est dans l'article. cdlt domi64
René Ferriès
  • 13. René Ferriès | 03/07/2015
Bonjour Domi, nous nous sommes rencontrés il y a peu à la bourse du Passage d'Agen.

J'ai également ce type d'appareil en restauration -entre autres choses- depuis plus d'un an, et sans schéma (que je relève au fur et à mesure) c'est assez cotton.
Sur le mien le transfo secteur avait brûlé; je l'ai remplacé avec plus ou moins de bonheur par un ancien transfo de radio, puis j'ai plus ou moins retrouvé les diverses fonctions et leur câblage :
- un capacimètre balistique qui permet d'apprécier l'isolement des condos en charge/décharge à l'oeil magique. Pour cela les condos sont montés sur un support chauffant et on leur applique un 400V issu de la 6X4 sur laquelle on a shunté filament et cathode.
- un testeur de continuité,
- un capacimètre pour mesurer les valeurs si effacées, à partir du secteur pris au travers d'autres capa (bonjour la sécurité!). C'est aussi pour cette raison qu'il est demandé de ne pas relier le boîtier à la terre.
- un générateur d'impulsions HT pour mesurer l'écartement des électrodes de bougies et les bobines, à partir d'un circuit oscillant et décharge du thyratron 2050.
Je cale un peu sur tout ça et suis prêt à partager mon expérience, en mettant à disposition les schéma que j'ai relevé (dès mon retour dans l'Ariège) pour examen et critiques, puis mise au point finale.
Ce banc de test est assez répandu chez les collectionneurs, mais faute de schéma toujours très demandé, ils ne parviennent pas à les faire remettre en état.
On en aurait au moins un...
Cordiales salutations et à vous lire.
radio-man64
Bjr, On est nombreux a rechercher de la doc et des schémas sur ces appareils et à ce jour à part une notice d'utilisation on a rien trouvé! Toutes les aides et bonnes volontés seront donc fortement appréciées et cela permettra de compléter l'article... Cdlt Domi64
soerensen
  • 14. soerensen | 09/03/2015
bonjour, suis a la recherche du schéma électronique du bermascop 73 ,merci pour votre aide
radio-man64
bjr, pas de schéma disponible pour cet appareil! nous n'avons trouvé que la notice qui est sur le site! cdlt domi64
