KIT RADIO Clementoni

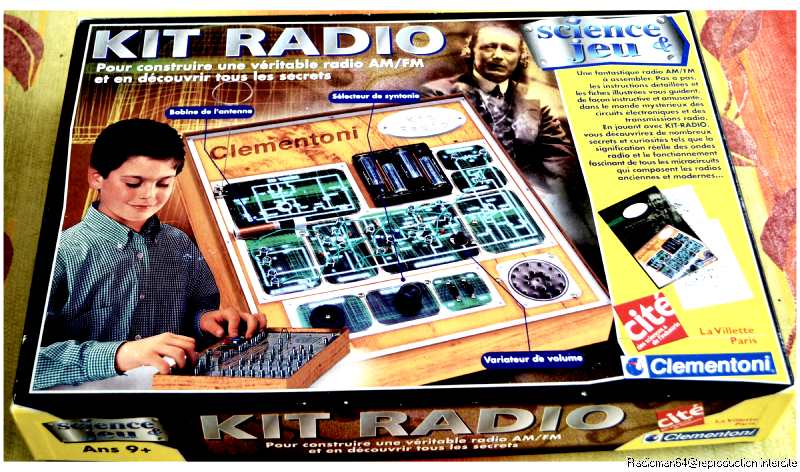

Trouvée récemment à Emmaüs cette boite de jeu est assez récente (Années 2000).
En très bon état de présentation, il ne lui manque que le coupleur de piles : j'en rajouterais un par la suite !
Une fois de plus, on va retrouver des modules précablés et des assemblages par pinces ressorts (voir Philips EE20)...

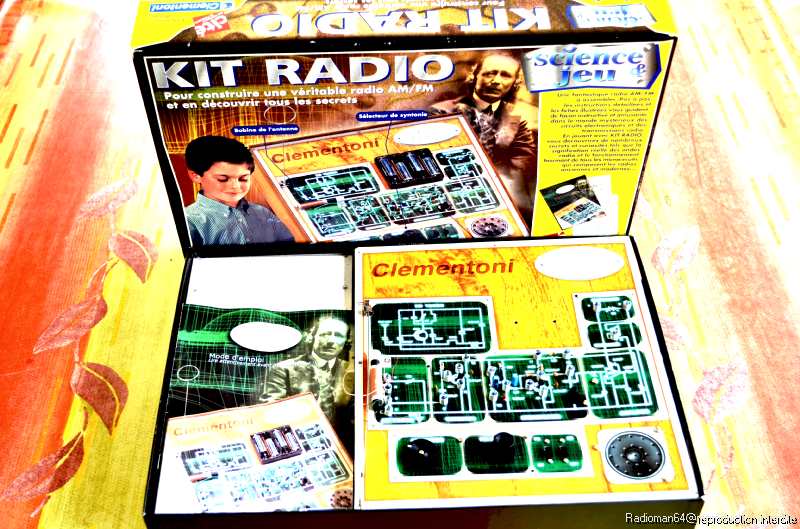

A l'intérieur un grand support en carton épais sert de plaque de montage!

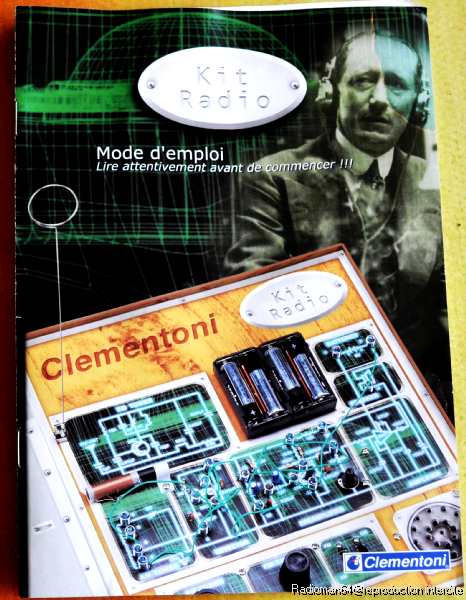

La notice de montage est assez détaillée et va permettre le seul montage proposé:
c'est un poste de radio à transistors qui reçoit les petites ondes et la modulation de fréquence :

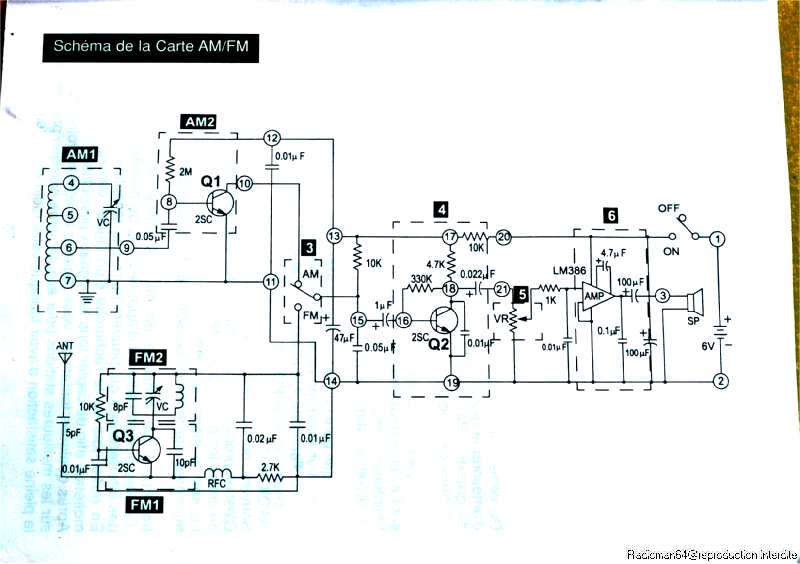

Le montage est très simple et en voici le schéma:
Il s'agit d'un poste à amplification directe donc peu sensible et peu sélectif.

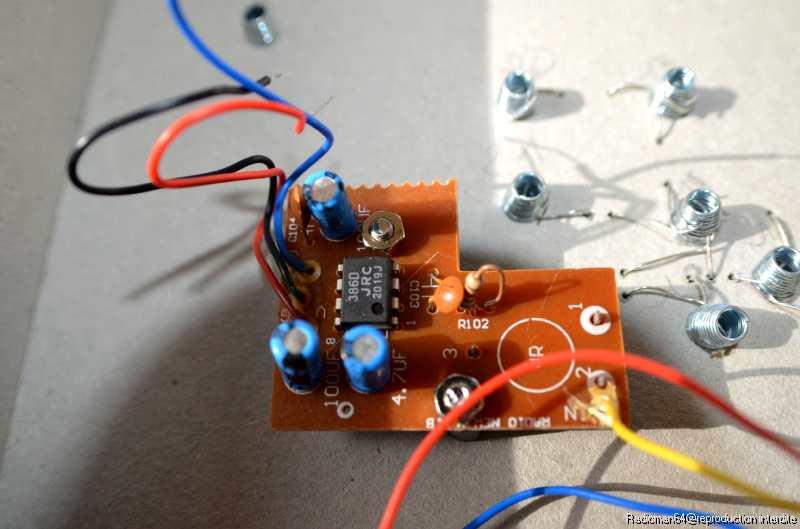

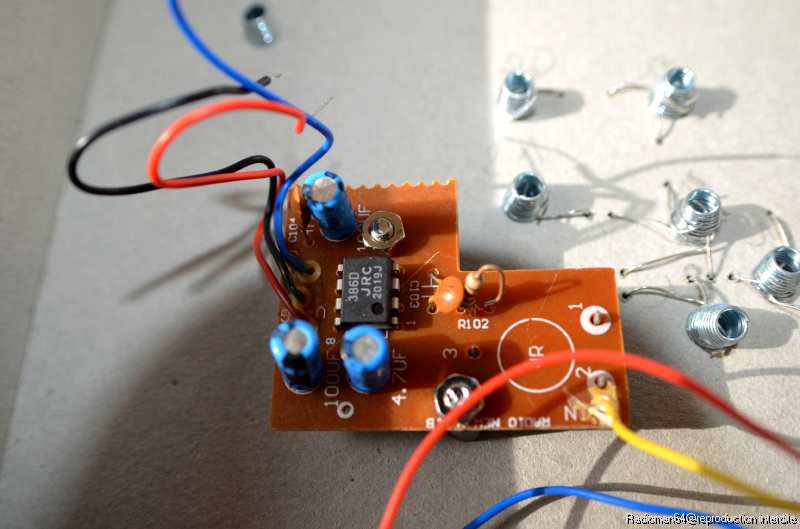

la partie amplification BF est assurée par un petit circuit intégré LM386.

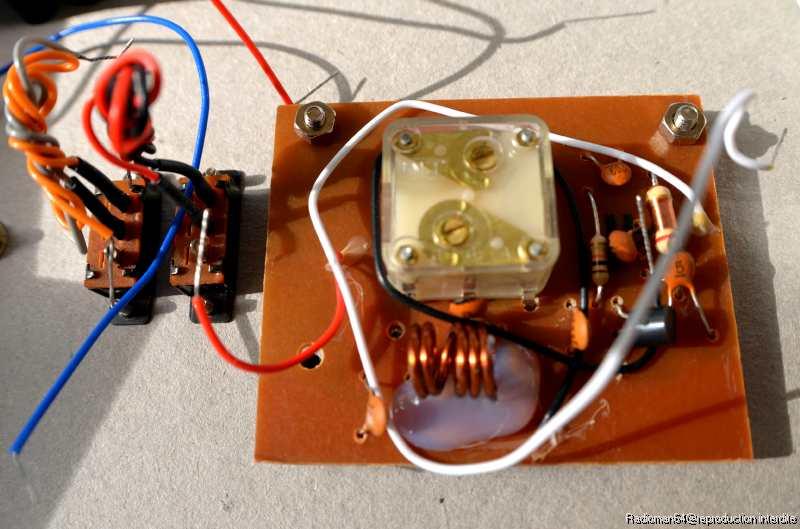

La partie tuner FM est livrée précablée:
mais revoyons la notice :

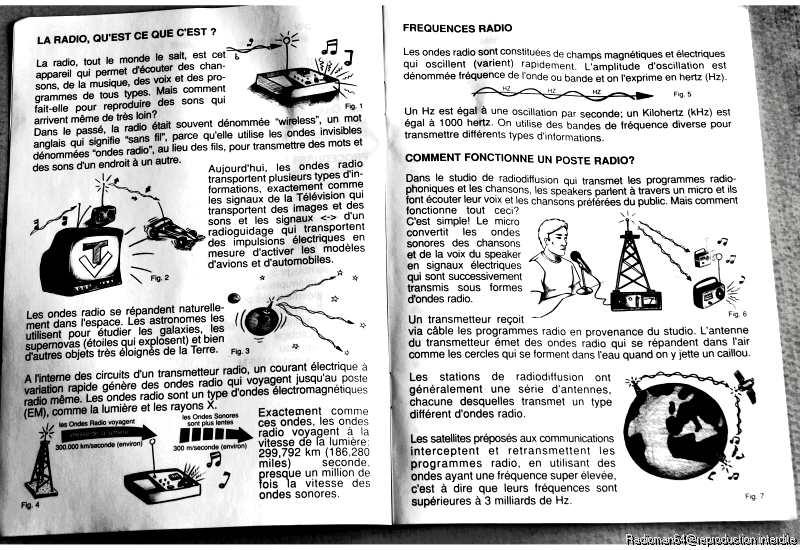

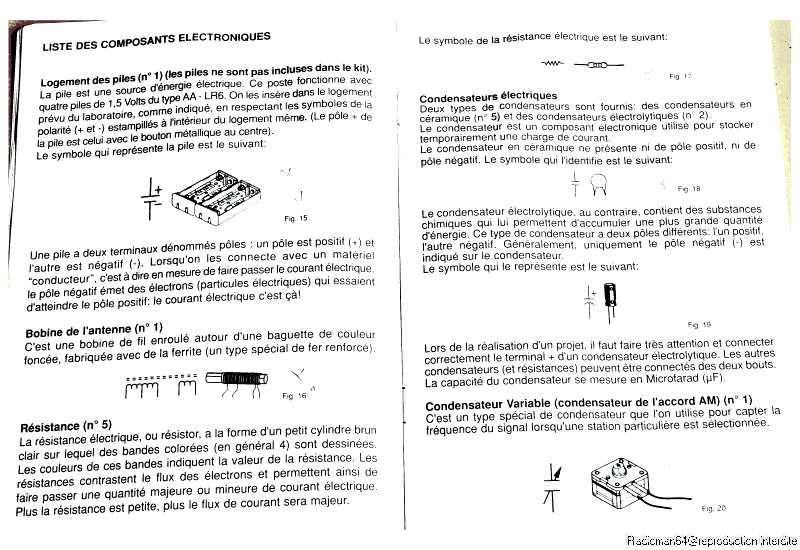

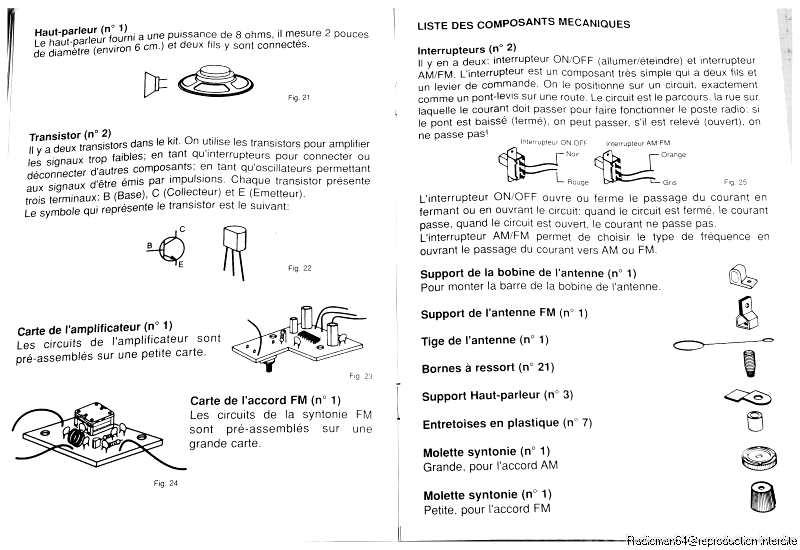

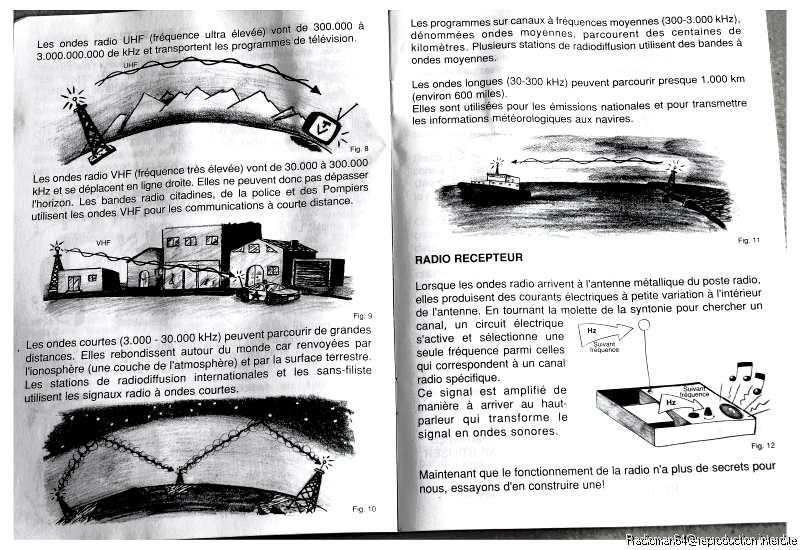

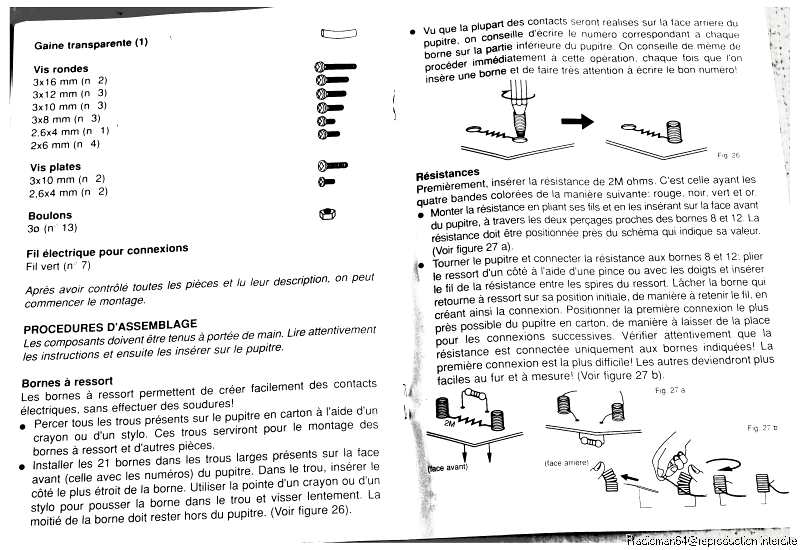

Après une première partie théorique on va nous détailler les différents modules ainsi que la liste des pièces à assembler!

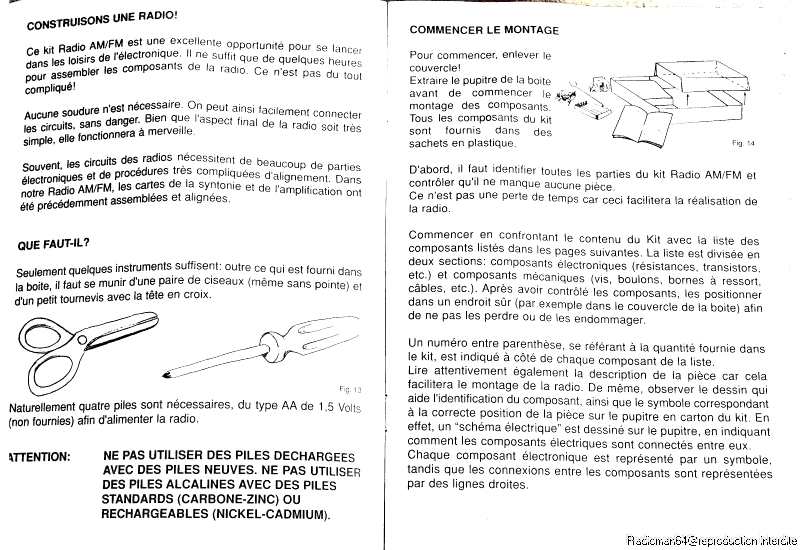

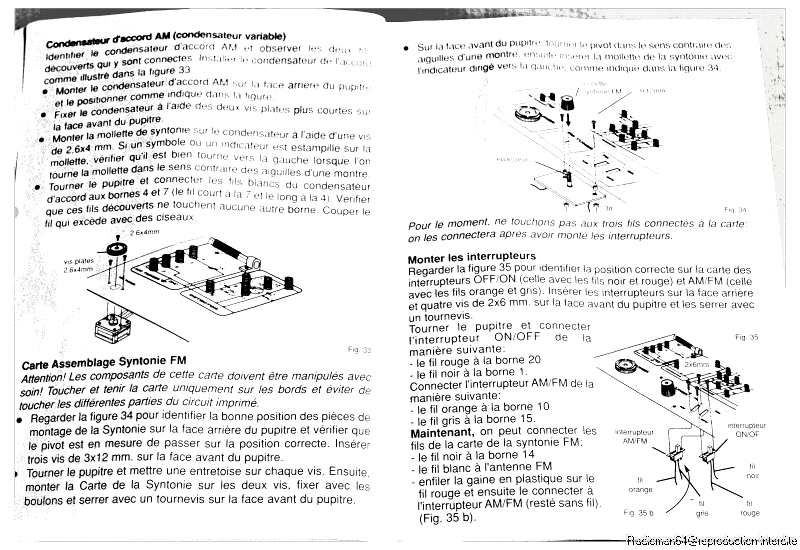

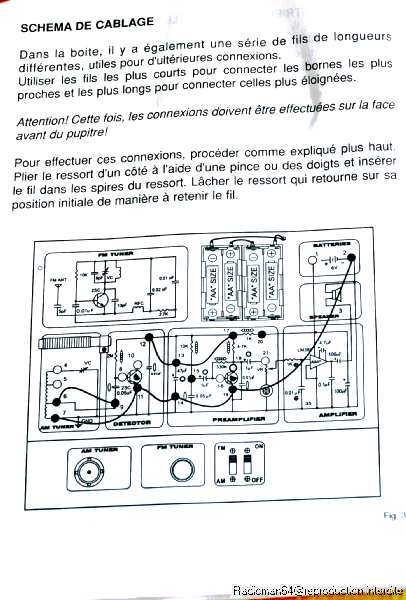

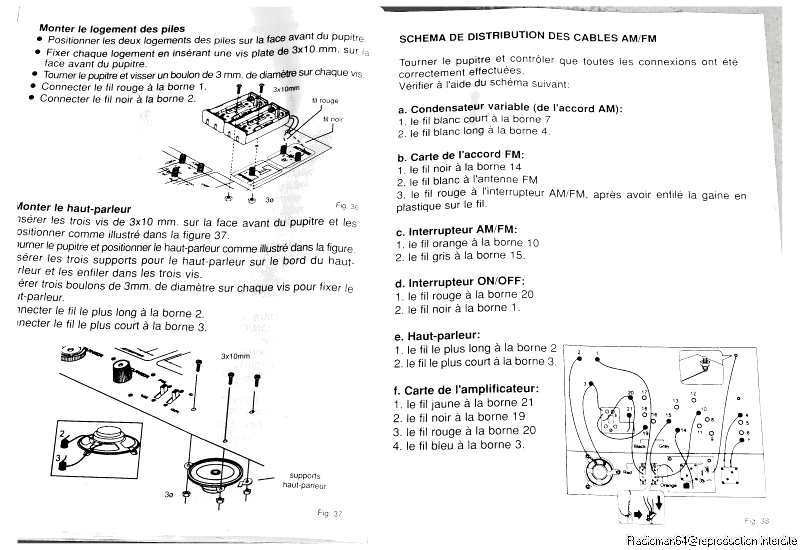

Et on termine par l'assemblage final avec les fils de câblage fournis dans la boîte!

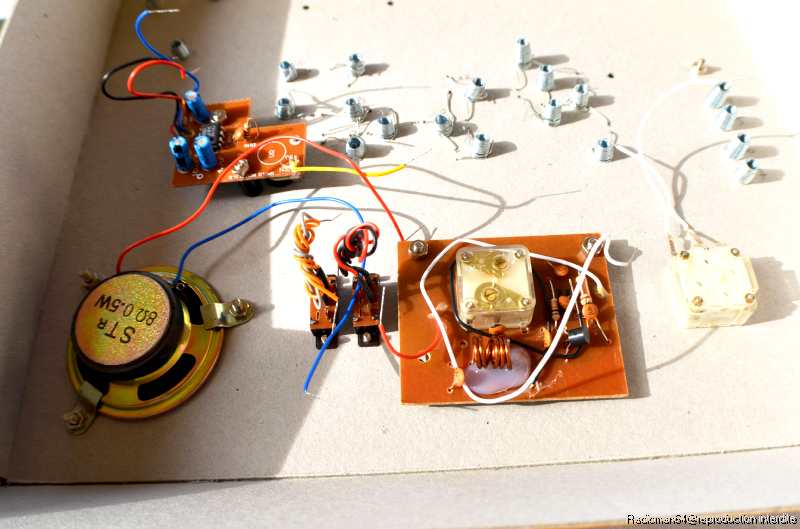

Les modules sont fixés au dos du carton:
Rien de bien compliqué dans tout ça !
Je n'ai pas terminé le montage vu qu'il me manque le coupleur de piles mais-promis-dès que je le reçois je finirai le câblage et ferais quelques essais de réception!

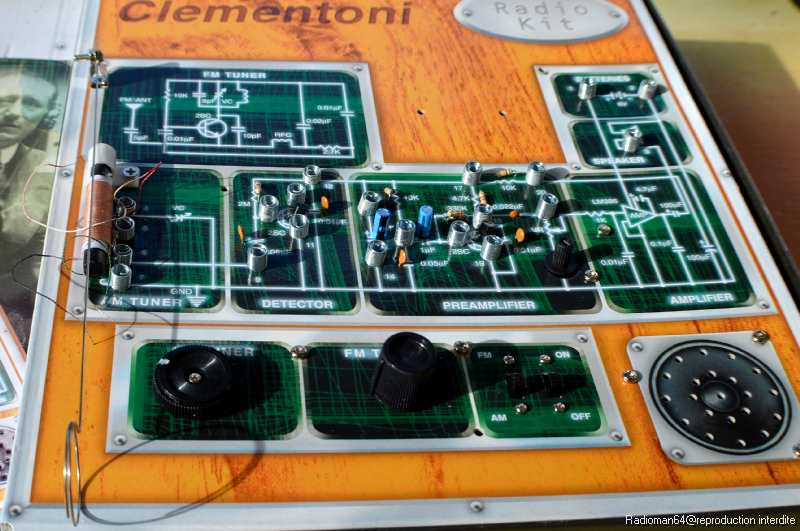

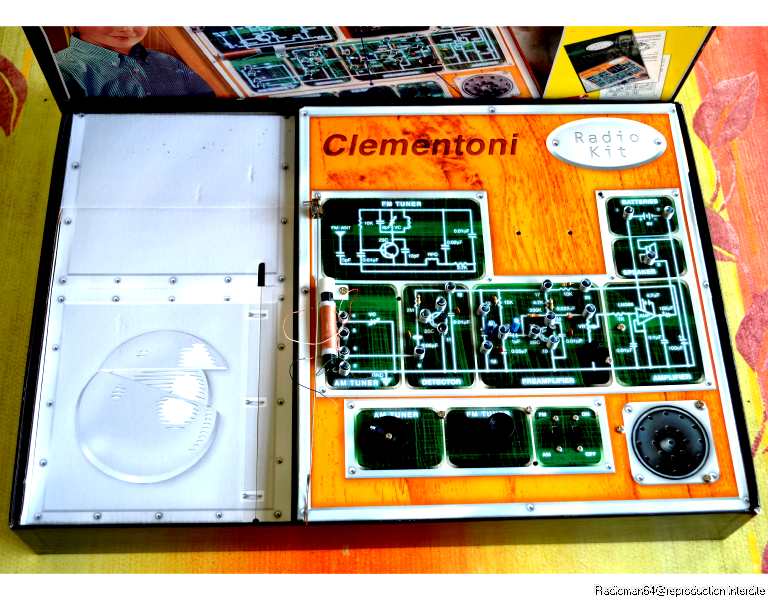

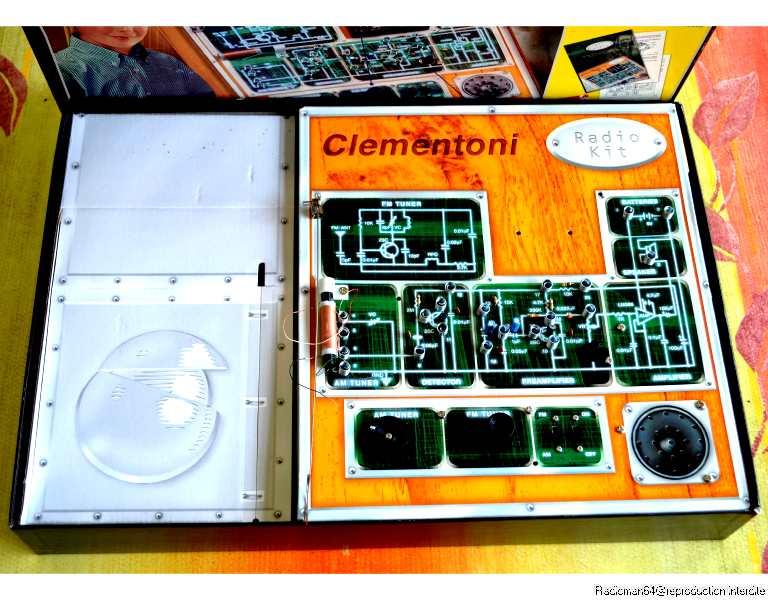

Le montage quasiment terminé sur la plaque en carton !
Dommage que le carton ne soit pas plus rigide et qu'un boitier ne soit pas prévu pour intégrer le poste...
