BOITE DE MONTAGES PHILIPS "EE20"

Trouvée à Emmaus dans un très bon état, cette boite de montage PHILIPS "EE20" date de 1965..!

C'est celle que j'ai eu pour Noël juste après "Le jeune radio" de GEGE...

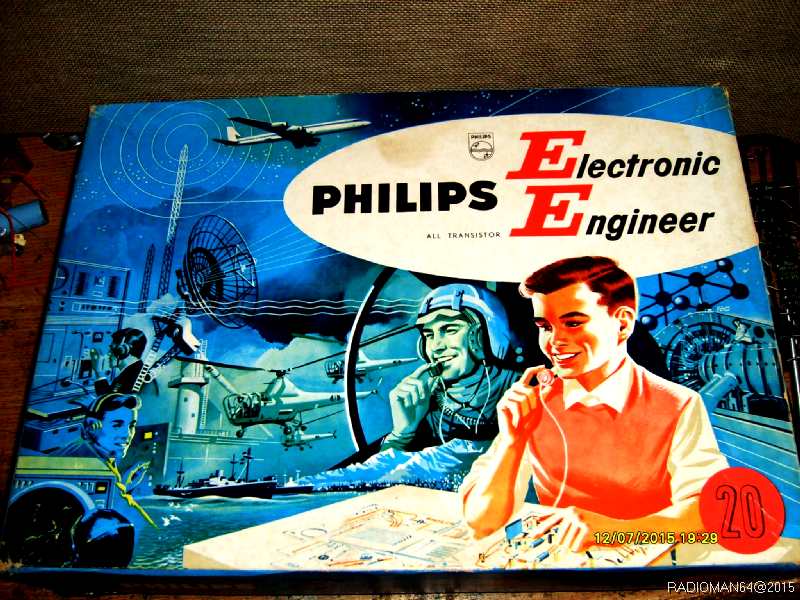

S7300892

Je me souviens encore avoir été surpris par sa petite taille, mais comme on va le voir elle très bien conçue!

La mienne s'est hélas perdue dans les déménagements successifs...

Celle que j'ai retrouvée n'est pas tout à fait complète , j'ai donc puisé dans mes réserves pour rajouter les composants manquants!S7300894

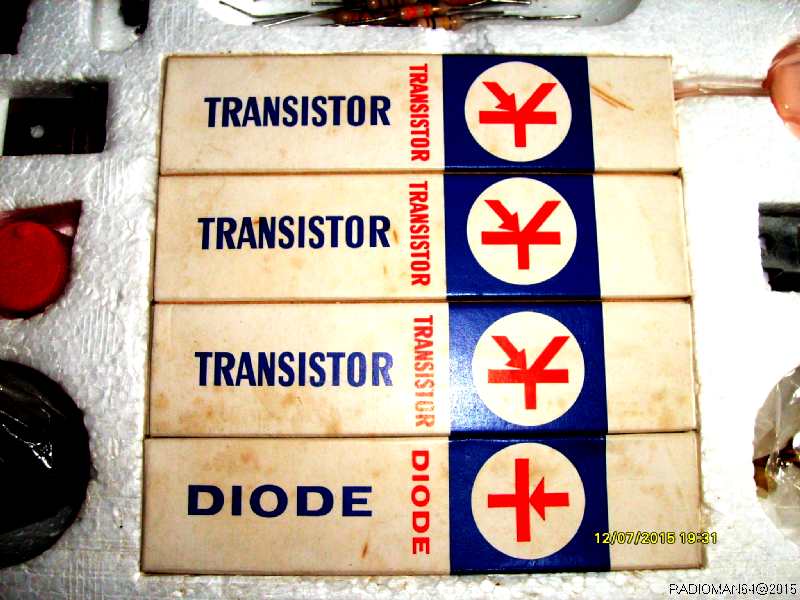

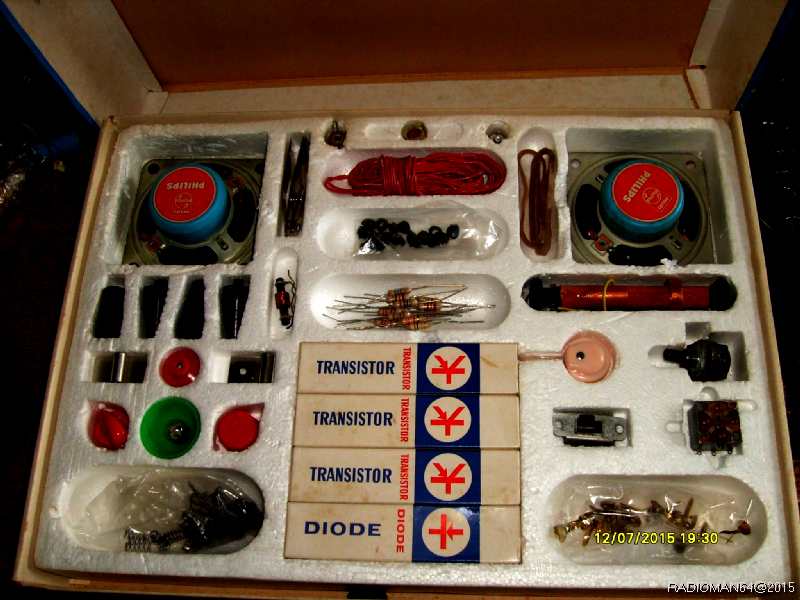

Dans les boites, les 3 transistors au germanium:

AF116, AC 126, AC126

et une diode OA85

S7300897

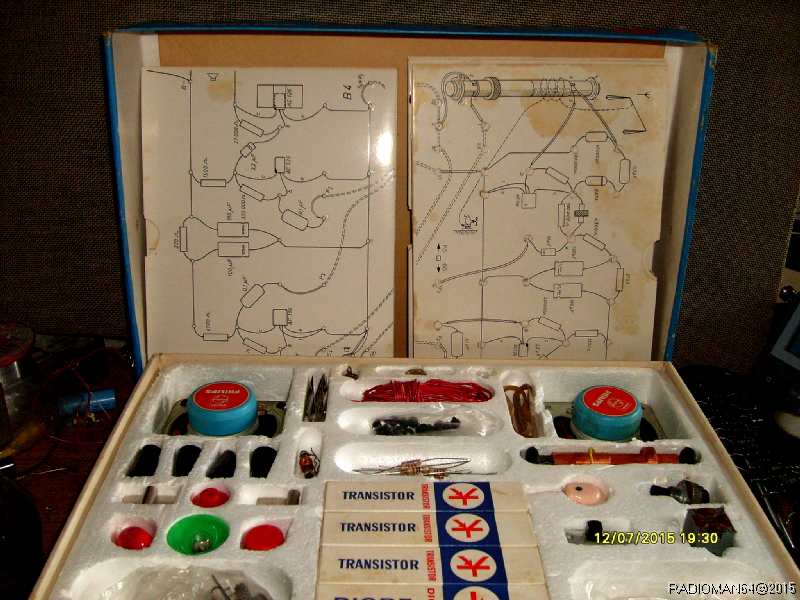

Heureusement la plupart des composants spécifiques étaient encore présents:

S7300896

Les deux haut-parleurs sont utilisés pour un montage d'interphone, le cadre Ferrite possède les deux enroulements PO et GO spécifiques à la version française.

Dans le couvercle on voit les cartons qui vont servir de « guide support » aux différents montages!

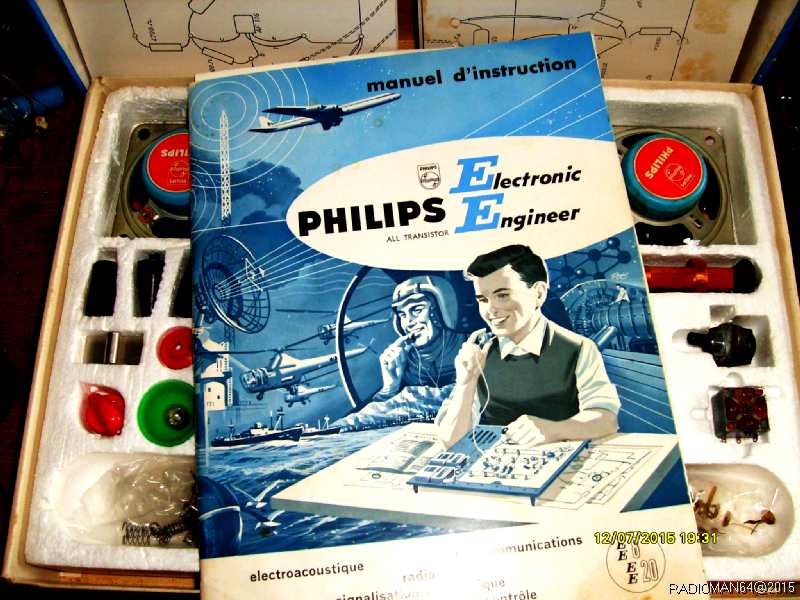

Voici le manuel d'instructions :S7300898

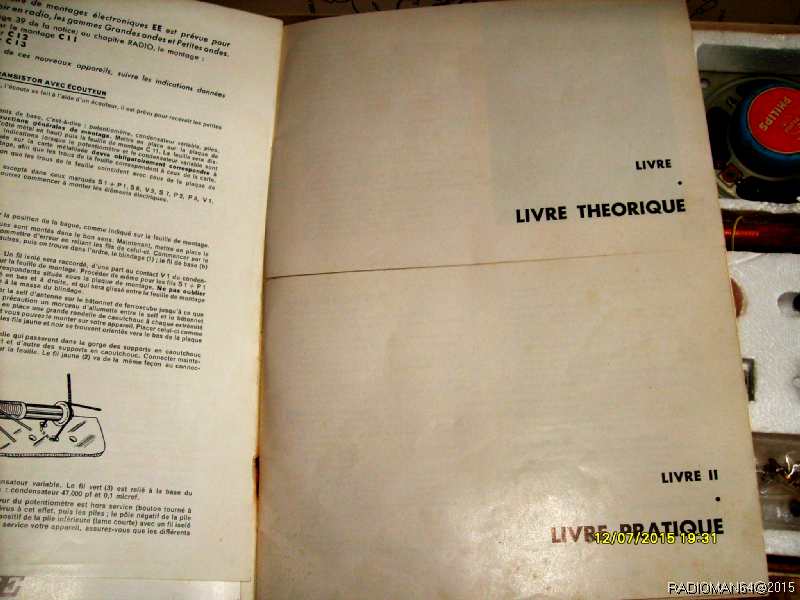

Il est divisé en 2 parties :

Partie théorique (en haut) et partie pratique (en bas):

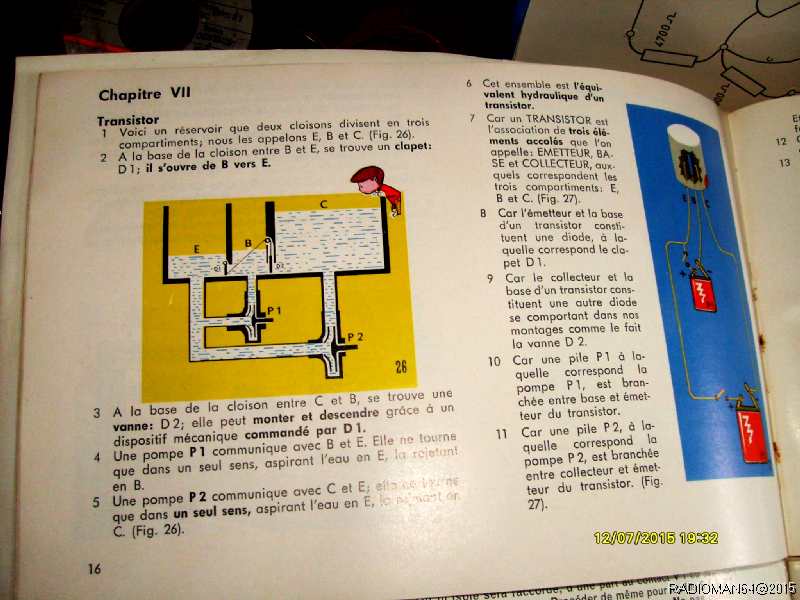

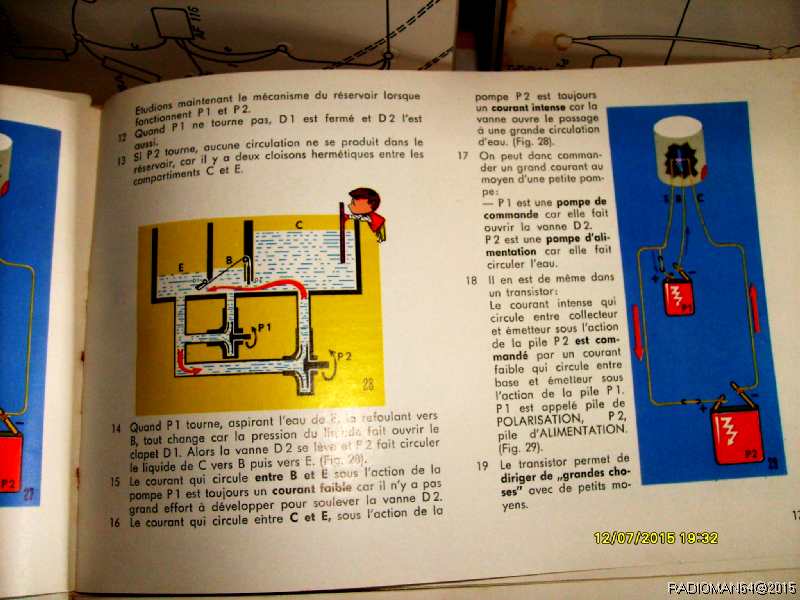

S7300899La partie théorique rappellera des souvenirs à certains: on compare le fonctionnement des transistors à des circuits hydrauliques:

S7300900S7300901Coté pratique, les montages seront réalisés sur une plaque support en isorel (qui me manque hélas!) ...

Cette plaque montée sur 4 pieds en plastique supporte les éléments principaux:

Potentiomètre, commutateur, condensateur variable... ainsi que le support pour les piles et le haut-parleur...

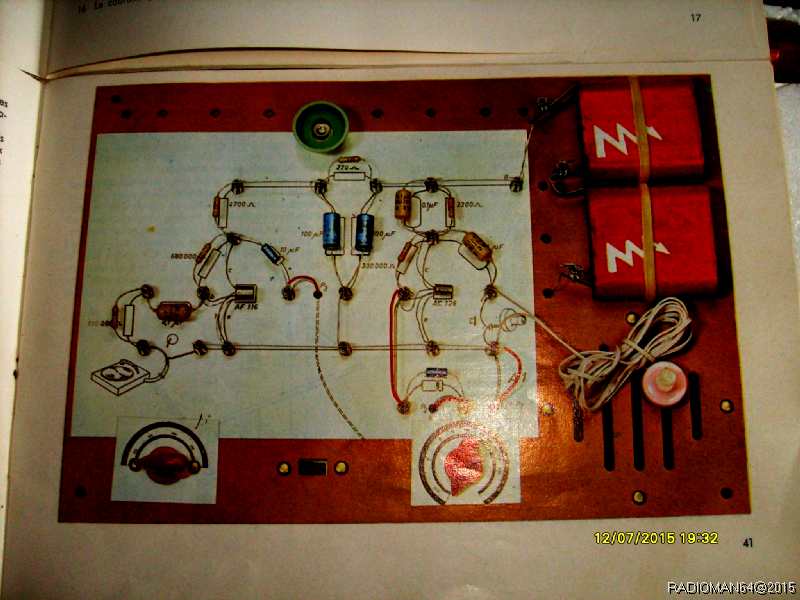

Voila une idée des montages que l'on peux réaliser:S7300902

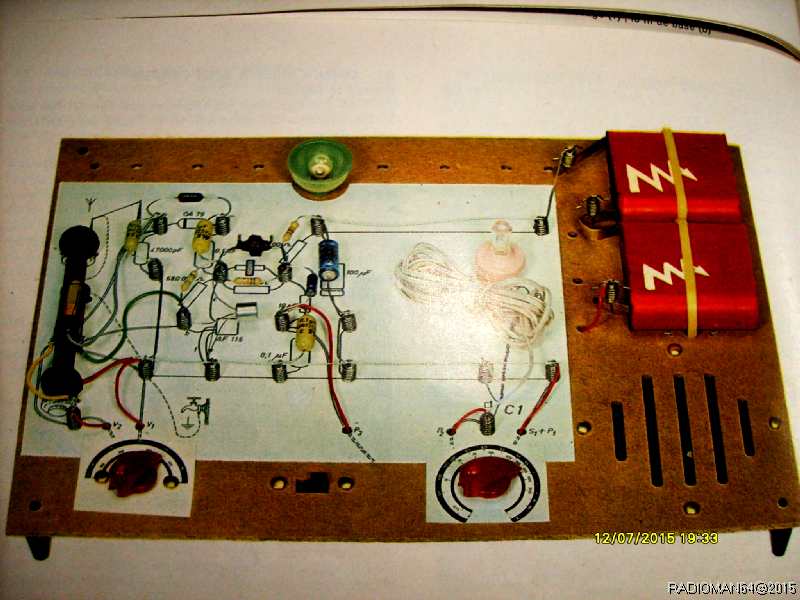

Un ampli pour pick-up sur écouteur

S7300903

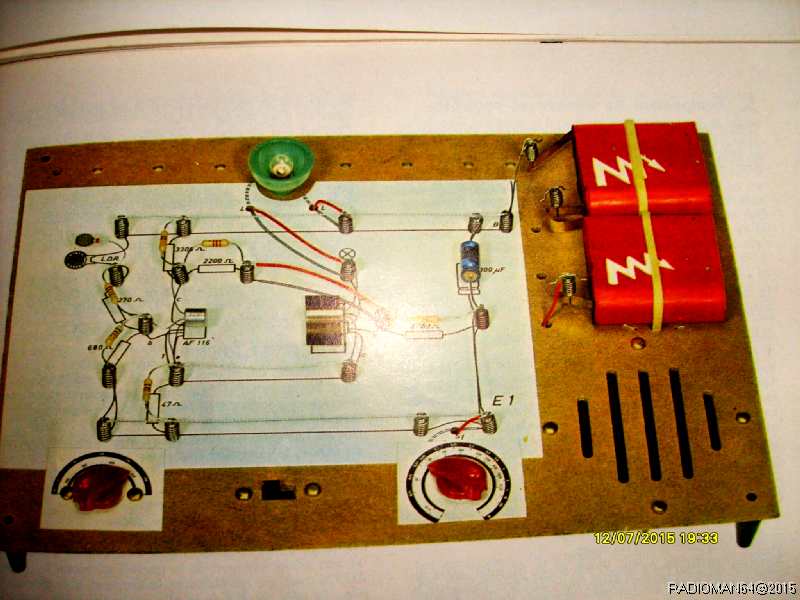

Un récepteur à deux transistors sur écouteur.

S7300905

Un détecteur de lumière !

N'ayant pas la plaque support pour les réaliser, ces photos sont issues du manuel technique!

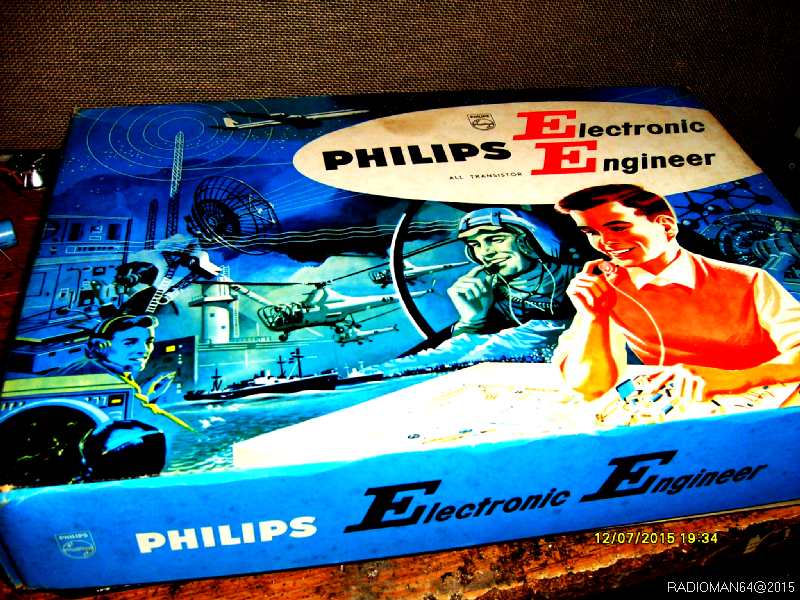

L'ensemble est très bien expliqué et le montage du poste à transistors sur haut-parleur a été mon premier "poste de radio"...J'avais alors 15 ans!S7300906Il est temps de refermer la boite et de la ranger avec les autres sur les étagères...S7300907

Mise à jour 2023

Mon ami Jean-Paul m'a signalé qu'il avait une plaque support en isorel pour cette boite de jeu!

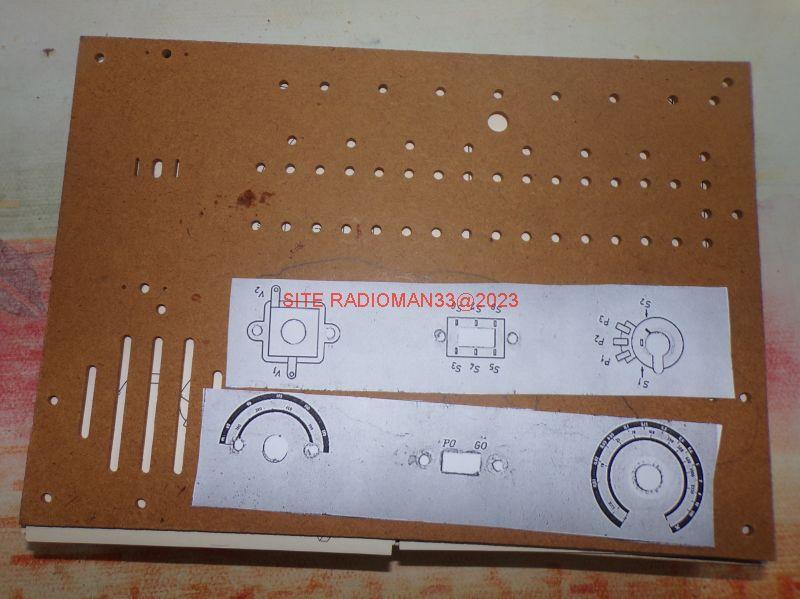

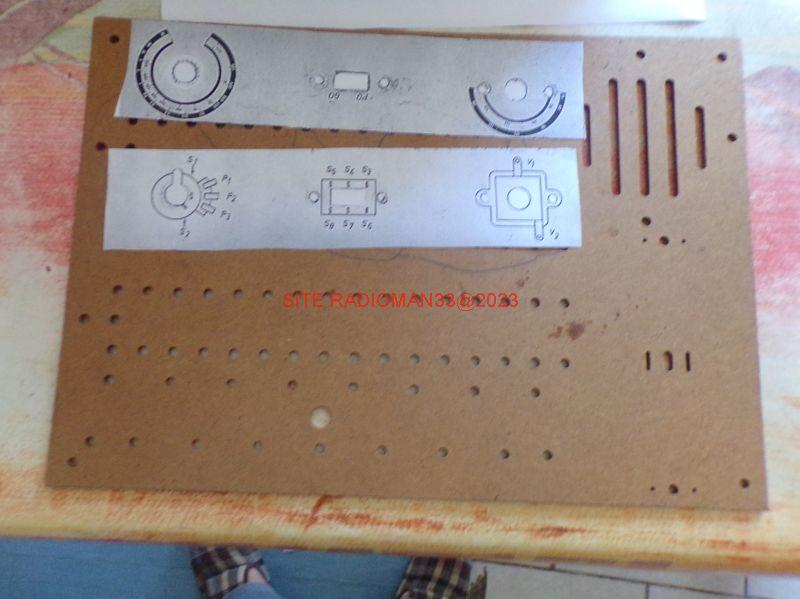

il me l'a envoyée et voici la plaque

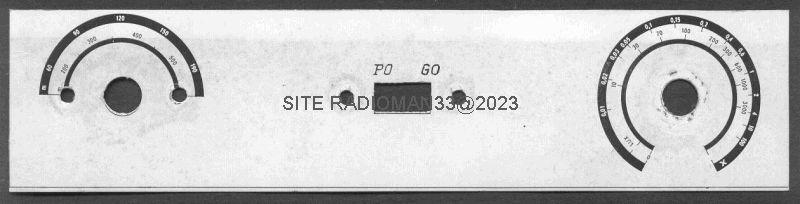

100 0299les bandes indicatrices , je les ai trouvées sur internet et imprimées!Ee20frafstemschaalPris sur un site allemand.

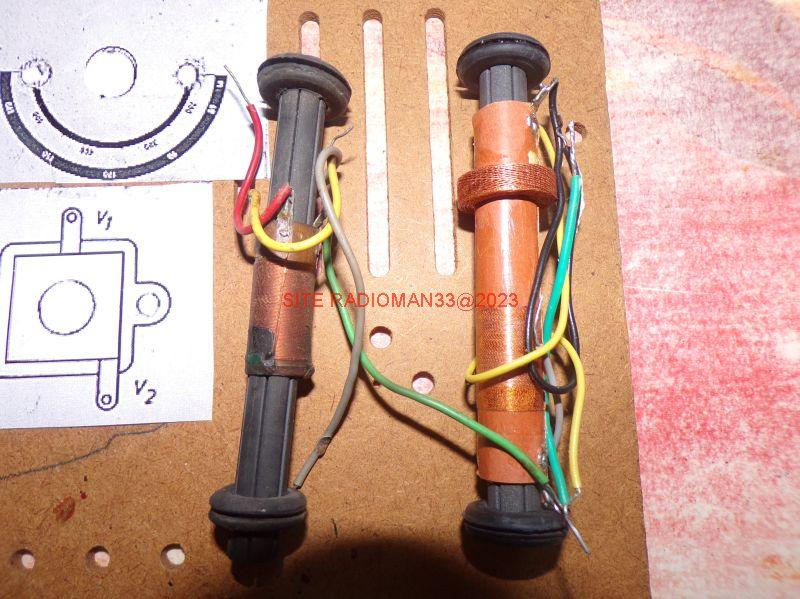

Il y avait aussi dans l'envoi quelques ressorts et épingles de connexion qui ont rejoint ceux que j'avais déjà, un CV d'origine, et un cadre "PO"

j'avais le cadre PO/GO et celui-ci va compléter la boite

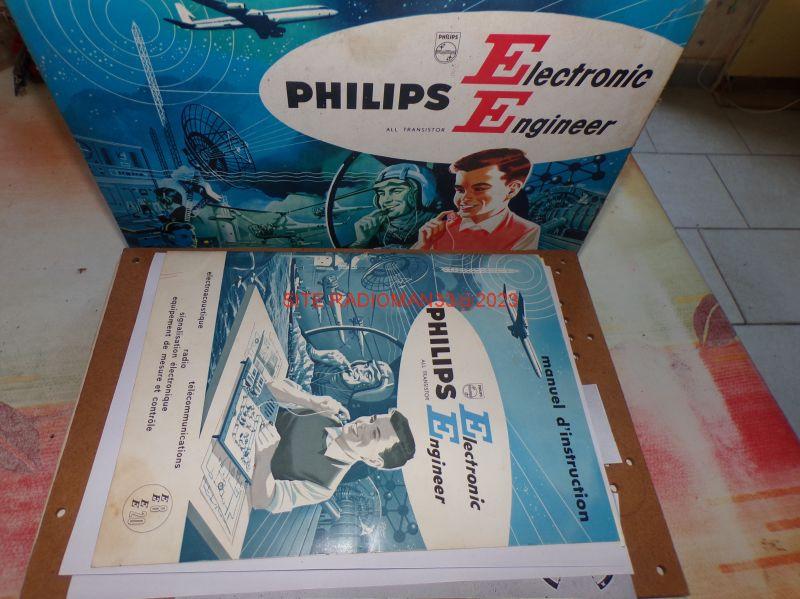

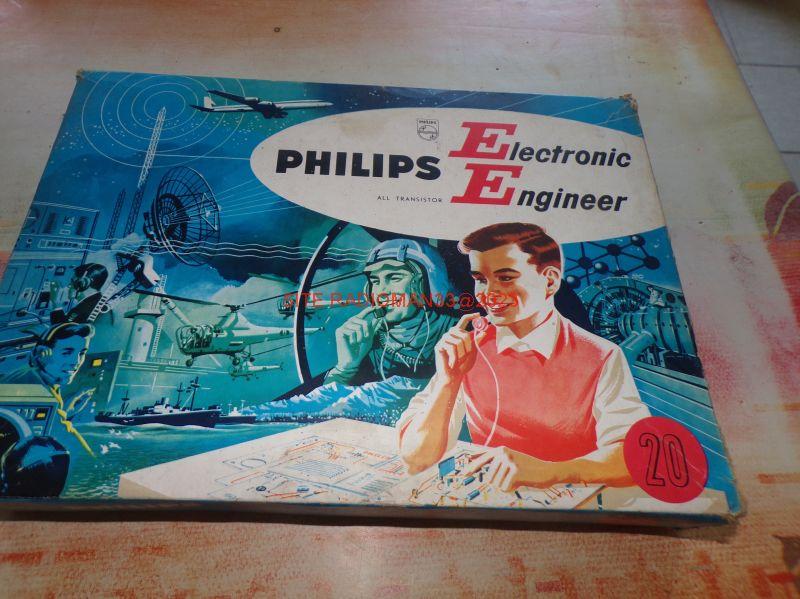

100 0303Voilà la boite est complète prête à être utilisée !

100 0305100 0306100 0307







Date de dernière mise à jour : 25/06/2023
