Groupe de leçons N°1

Et maintenant...au travail!

Ce premier groupe comprends:

* Introduction: généralités

* Leçons préliminaires:

1: théorie électronique de la matière

2: Premiers éléments d'électricité

3: Electricité dynamique et magnétisme

4: Electro-magnétisme

5: Unités de mesure et exercices de révision.



* Leçon pratique:

L'emploi du fer à souder électrique!

Essai de bobinage...



Téléchargement des leçons:

Microsoft ayant modifié son système d'hébergement depuis 2015 de nombreux liens ne fonctionnent plus aussi j'ai mis l'ensemble des cours sur un nouveau upload !

L'ensemble des cours peut être téléchargé ici en une seule fois (Attention gros fichiers):

https://1drv.ms/u/s!Amf2qrU9yVNllAB62fy2oILjg4mQ?e=lwK4kt





Mes commentaires

Le premier envoi de matériel est assez succint:

Envoi 1

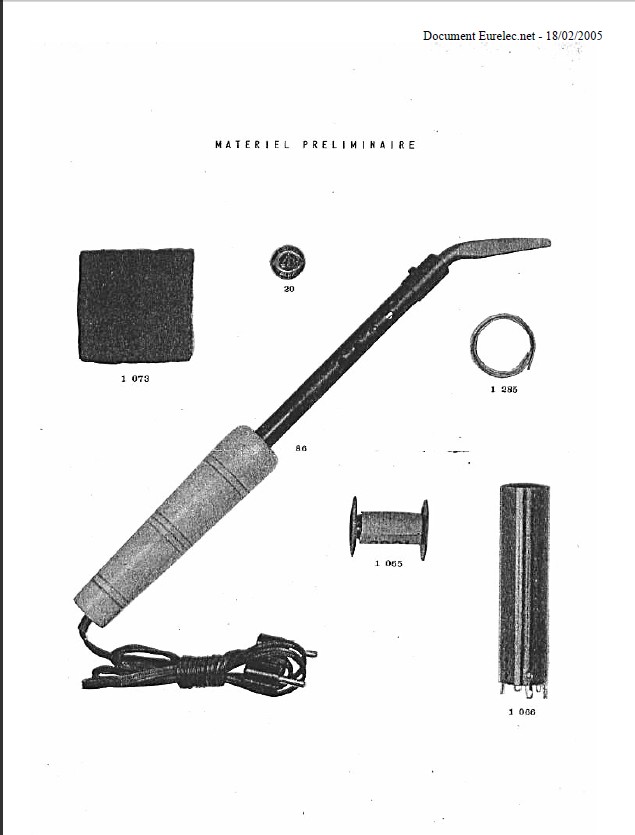

Il comprends le fer à souder, un peu de soudure, un morceau de toile émeri, un support de bobinage et un rouleau de fil émaillé!

J'imagine la déception des premiers étudiants!

Ah si, j'oubliais le petit écusson "EURELEC" à fixer au revers du veston pour montrer à tous que l'on fait désormais partie de "la grande famille" des étudiants Eurelec!S7301749

N'ayant pas le fer à souder d'origine je me servirais du mien, la toile émeri était là pour nettoyer la panne du fer: pour ma part j'utilise une éponge humide.

Le premier cours pratique sera donc consacré à l'apprentissage du fer à souder!

Le fer à souder proposé par Eurelec est totalement "obsolète" et sa panne en cuivre ne durait pas bien longtemps, surtout qu'il fallait la gratter et la limer souvent si l'on voulais faire de bonnes soudures!...

De nos jours tout cela a changé:

Un fer a souder de qualité de 60Watts fera l'affaire!

Pour ma part, j'utilise une station de soudage "Vellemann" (voir l'article sur le site):

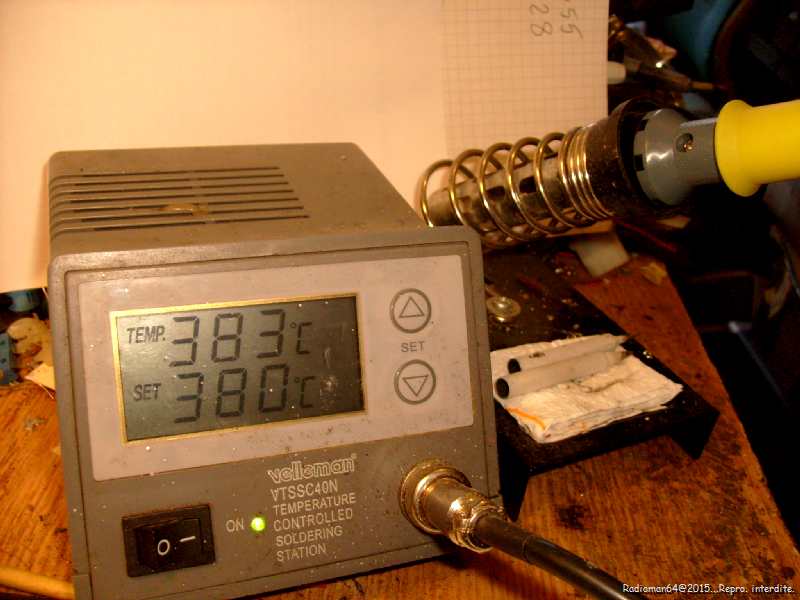

Tout d'abord on va la régler entre 340°C et 380°C:S7301710

Il est important d'avoir une panne de fer bien propre: sous le support une éponge ou un chiffon humide permet le nettoyage après chaque série de soudures.

S7301706

J'utilise ce type de "station de soudage" depuis plus de 2 ans et, à part certaines grosses soudures sur châssis elle conviendra parfaitement à tous les travaux d'électronique.

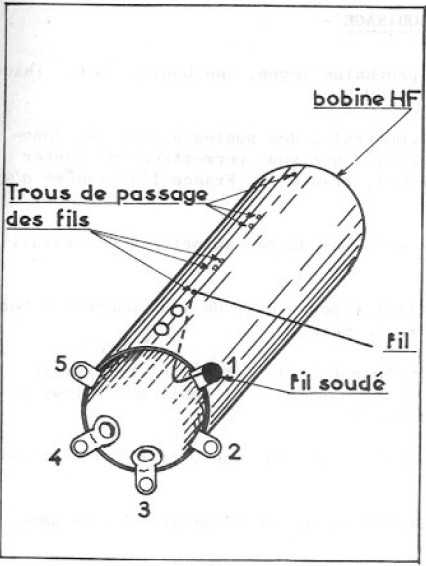

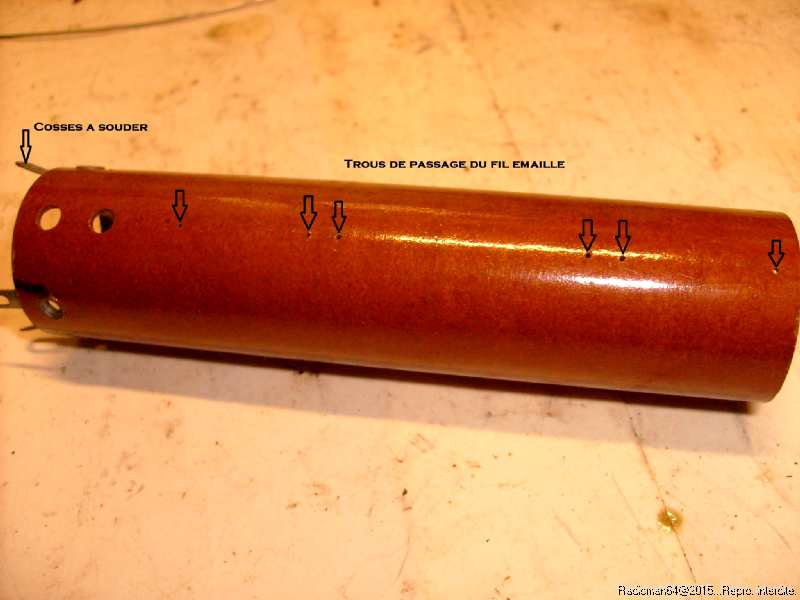

Dans cette leçon Eurelec nous propose également de s'entraîner à la réalisation d'un bobinage HF:Bobine

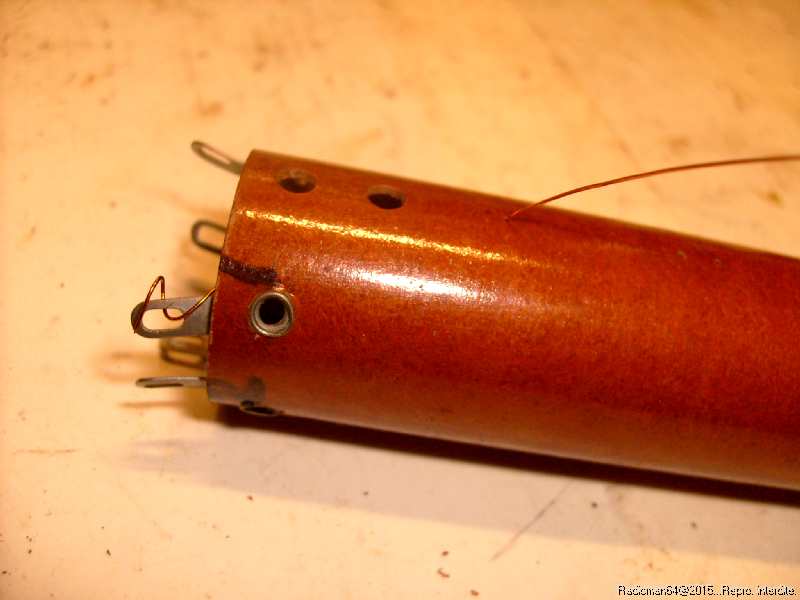

S7301716Le fil émaillé est enfilé dans le premier trou du bas puis enroulé sur la cosse N°1S7301717On va ensuite bobiner le fil autour du support suivant les indications fournies: ici c'est un essai, une dizaine de spires suffiront!

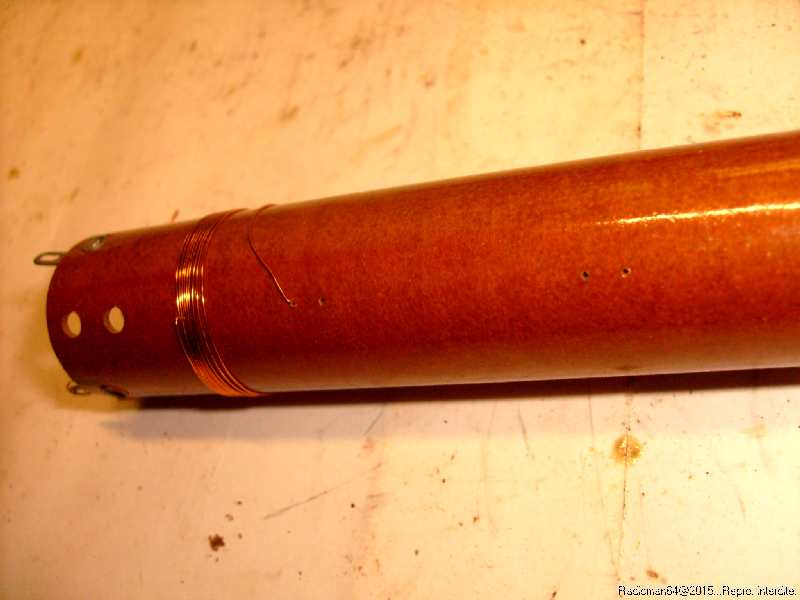

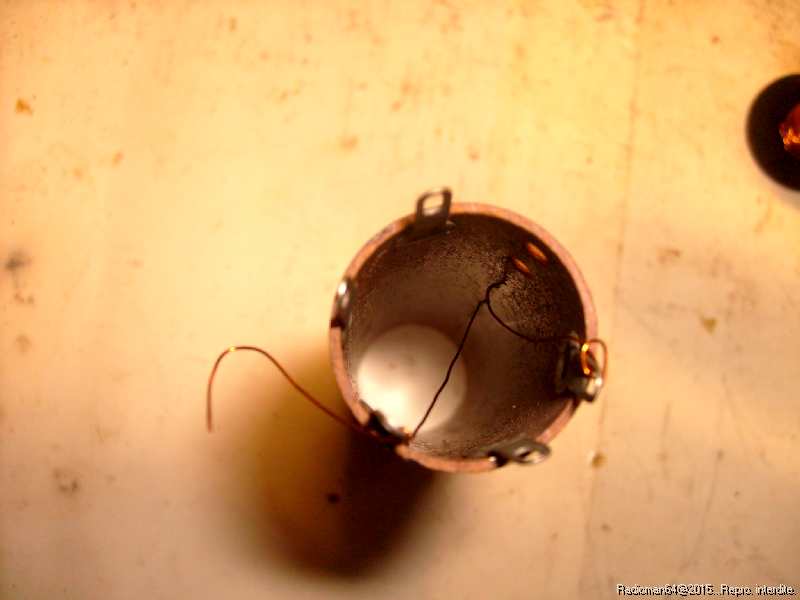

S7301719Le fil ressort par le trou juste au dessus et va s'enrouler sur la cosse 3S7301721

Par la suite on dénudera le fil et il sera soudé sur les cosses:

Tout cela sera expliqué en détails dans la prochaine leçon avec la réalisation du transformateur HF.



La THEORIE

Eurelec revient sur des notions de base apprises à l'école en cours de physique, Les atomes, les électrons, le magnétisme, tout cela est très classique!

A la fin de chaque leçon: une série de questions à répondre!

Les "corrigés" seront donnés dans la leçon suivante...

Bonnes révisions!
