Groupe de leçons N°2

Dans le second groupe de leçons, « Eurelec » nous propose:



Théorie : leçon 1:
http://1drv.ms/1XtKj0U

Pratique : leçon 1:
http://1drv.ms/1Mf5mMs

Math:  leçon 1:
http://1drv.ms/1GMsuWx

Commerce: leçon 1:

http://1drv.ms/1KSnYkg

Copier/coller le lien dans votre navigateur, vous avez ensuite le choix:

=> soit visualiser le cours avec "Word on line".

=> Soit le télécharger pour l'imprimer ou le consulter plus tard en cliquant sur les 3 points en haut à droite!


Une première leçon théorique

  "Les lois de l'électrotechnique": là aussi c'est le programme de physique appris à l'école, mais cela fera toujours du bien de le réviser!

=> Réponses aux questions de la première leçon préliminaire et nouvelles questions sur le cours.

 Leçon de mathématiques N°1

"Nombres et opérations mathématiques"

A ce sujet je tiens à préciser que n'ayant pas les 7 leçons du cours de 1961, c'est Jean Marchal qui nous a proposé de mettre à notre disposition les scans des leçons qu'il avait en sa possession!

Nous tenons Michel et moi à le remercier pour cette aide.

Leçon commerciale N°1

"Préambule"

je tiens à préciser egalement que n'ayant pas les 20 leçons du cours de 1961, c'est Roger Dufour qui nous a proposé de mettre à notre disposition les scans des leçons qu'il avait en sa possession!

Nous tenons Michel et moi à le remercier pour cette aide.

 leçon pratique N°1

Découverte des composants des postes de TSF.

Construction du bobinage H.F.

Comment dessiner un schéma électronique.

Exercices de dessin de schémas électroniques qui seront corrigés dans la leçon suivante.



Mes commentaires

La leçon pratique nous permet de découvrir les composants qui "peuplent" les vieux postes de radio, les descriptifs sont bien faits, d'autres vont suivre!

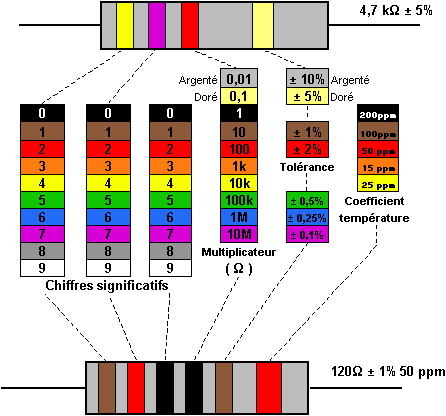

Le code des résistances: c'est mieux en couleurs!

Coul resEn haut une résistance "standard" et en bas une résistance de précision.

La partie suivante nous explique les règles de dessin électronique.



La troisième partie concerne la construction du bobinage H.F:

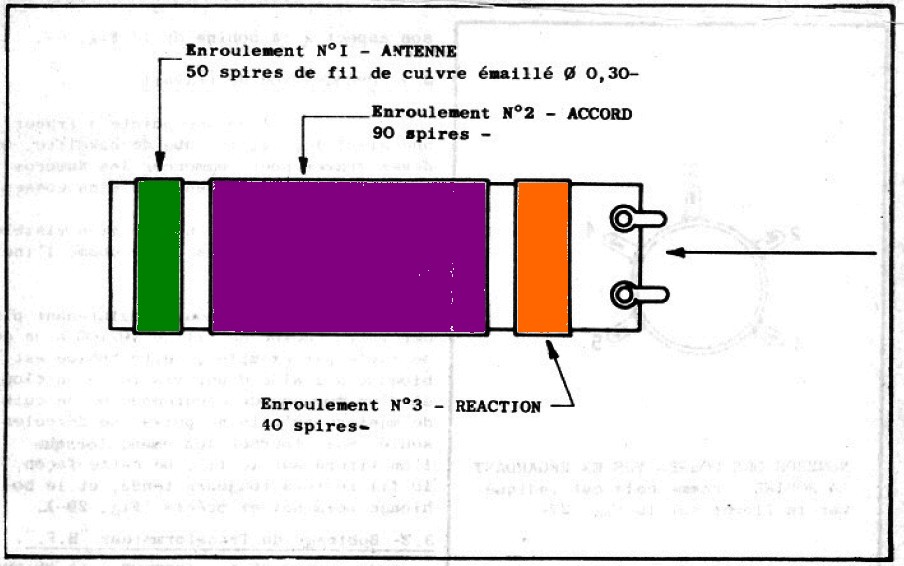

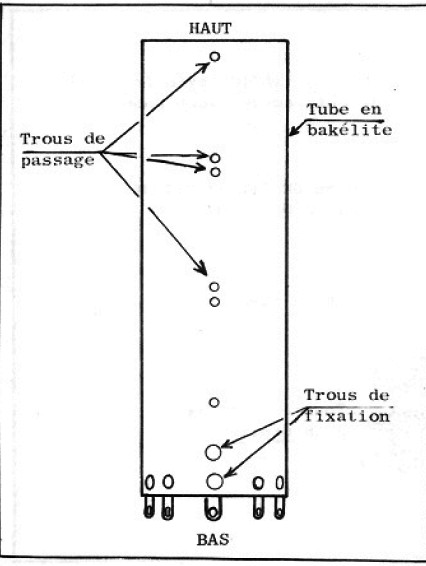

Des informations précises nous sont données:Bobine00Bobine 01Tout cela est parfaitement clair, reste à préciser les sens d'enroulement:

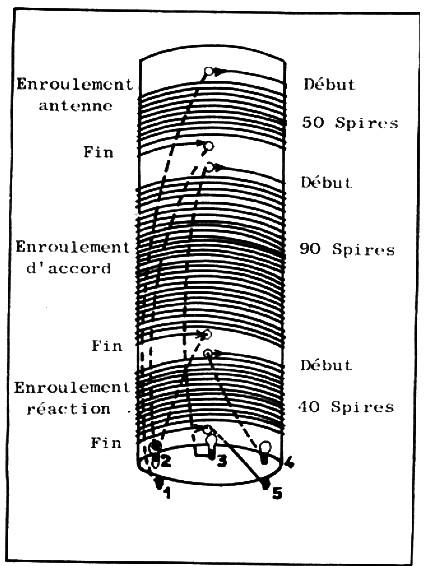

Bobine 1Il y a même les branchements à effectuer sur les cosses à souder!

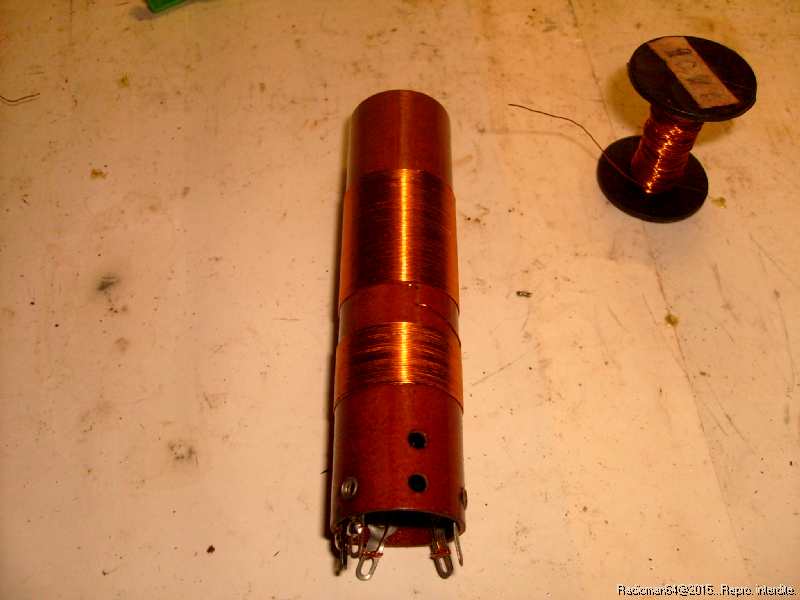

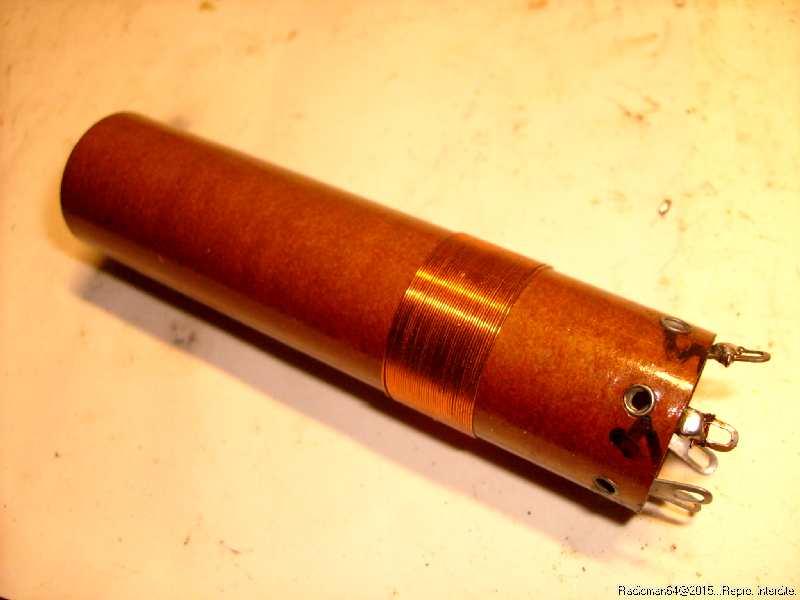

J'ai donc commencé par celui de 40 spires:S7301723On réalise ensuite celui de 90 spires  juste au dessus:

S7301729

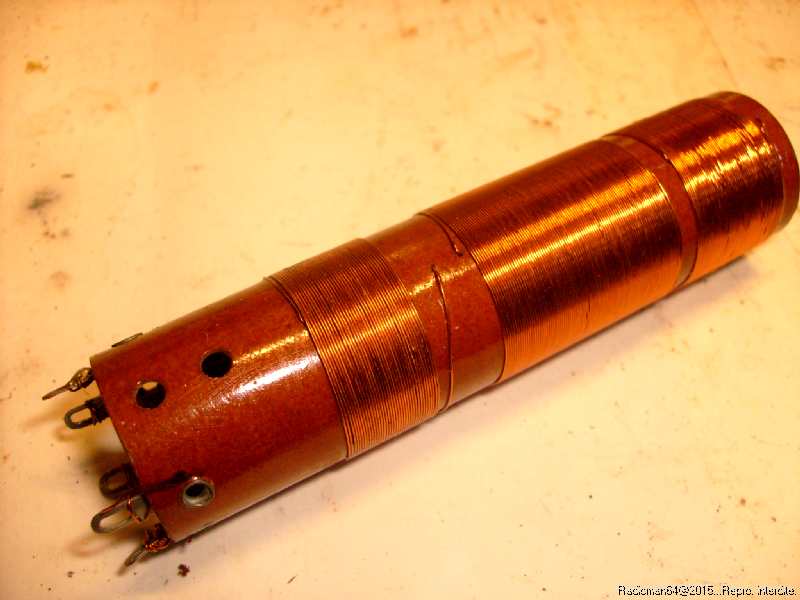

Et on termine par celui de 50 spires tout en haut!S7301738Le bobinage H.F est terminé, reste à souder les cosses (dans une prochaine leçon)...

Et pour finir la leçon quelques schémas à réaliser: correction dans le cours suivant!

C'est le groupe de leçons N°3:

Groupe de leçons N°3
